MAZDA MODEL 6 2016 Betriebsanleitung (in German)

4–159
Beim Fahren
i-ACTIVSENSE
Richtlinien für den Fahrzeugabstand *1
Anzeige auf dem Display Richtlinien für den
Fahrzeugabstand
(Bei einer
Geschwindigkeit von
ca. 40 km/h) Richtlinien für den
Fahrzeugabstand
(Bei einer
Geschwindigkeit von
ca. 80 km/h) Multiinformationsanzeige Active Driving-Anzeige

— ca. 25 m ca. 50 m

— ca. 20 m ca. 40 m

— ca. 15 m ca. 30 m

— ca. 10 m ca. 20 m


4–160
Beim Fahren
i-ACTIVSENSE
Anzeige auf dem Display Richtlinien für den
Fahrzeugabstand
(Bei einer
Geschwindigkeit von
ca. 40 km/h) Richtlinien für den
Fahrzeugabstand
(Bei einer
Geschwindigkeit von
ca. 80 km/h) Multiinformationsanzeige Active Driving-Anzeige

Blinkt weiß *2
leuchtet gelb
ca. 10 m oder weniger ca. 20 m oder weniger
*1 Der Fahrzeugabstand hängt von der Fahrzeuggeschwindigkeit ab.
*2 Anzeige, wenn mit der Abstandseinstellung Nahe der Fahrer benachrichtigt wird, dass sich das Fahrzeug einem
vorausfahrenden Fahrzeug nähert.



4–161
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle
Aufmerksamkeitsassistent (DAA) *
Der Aufmerksamkeitsassistent (DAA) erfasst die Ermüdung des Fahrers und eine
nachlassende Aufmerksamkeit und ermuntert den Fahrer eine Pause einzulegen.
Falls das Fahrzeug innerhalb der Fahrspurmarkierungen mit einer Geschwindigkeit von
ungefähr 65 km/h bis 140 km/h gefahren wird, erfasst der Aufmerksamkeitsassistent
(DAA) die Ermüdung und die nachlassende Aufmerksamkeit mit der FSC-Kamera
und mit anderen Informationen und ermuntert den Fahrer mit einer Anzeige auf der
Multiinformationsanzeige und auf der Active Driving-Anzeige und einem akustischen
Warnsignal eine Pause einzulegen.
Verwenden Sie den Aufmerksamkeitsassistenten (DAA) auf Hauptstraßen und Autobahnen.
Siehe “FSC-Kamera” auf Seite 4-226 .


WARNUNG
Verlassen Sie sich nicht zu stark auf den Aufmerksamkeitsassistenten (DAA) und
fahren Sie immer vorsichtig:
Der Aufmerksamkeitsassistent (DAA) erfasst die Ermüdung und die nachlassende
Aufmerksamkeit und ermuntert den Fahrer eine Pause einzulegen, ein Ausscheren
des Fahrzeugs kann jedoch nicht verhindert werden. Ein zu starkes Verlassen auf
den Aufmerksamkeitsassistenten (DAA) kann zu einem Unfall führen. Fahren Sie
vorsichtig und bedienen Sie das Lenkrad entsprechend.
Es ist außerdem möglich, dass die Ermüdung und eine nachlassende Aufmerksamkeit
je nach Verkehrs- und anderen Fahrbedingungen nicht zuverlässig erfasst werden
können. Der Fahrer muss für ein sicheres Fahren richtig ausgeruht sein.


4–162
Beim Fahren
i-ACTIVSENSE
HINWEIS
  Der Aufmerksamkeitsassistent (DAA) spricht an, wenn die folgenden Bedingungen
erfüllt sind.



 Die Fahrzeuggeschwindigkeit beträgt ungefähr 65 bis 140 km/h.



 Das System erfasst die weißen (gelben) Fahrspurmarkierungen.



 Das System hat den Lernvorgang mit den Fahrdaten abgeschlossen.

 Unter den folgenden Bedingungen funktioniert der Aufmerksamkeitsassistent (DAA)
nicht richtig.



 Die Fahrzeuggeschwindigkeit beträgt weniger als 65 km/h.



 Die Fahrzeuggeschwindigkeit ist höher als 140 km/h



 Es wird eine scharfe Kurve gefahren.



 Das Fahrzeug wechselt die Fahrspur.

 Unter den folgenden Bedingungen ist es möglich, dass der Aufmerksamkeitsassistent
(DAA) nicht normal funktioniert.



 Die weißen (gelben) Fahrspurmarkierungen sind schlecht sichtbar wegen
Verschmutzung und Ablösung bzw. sind lückenhaft.



 Das Fahrzeug schert durch starken Wind und unebene Straßen aus.



 Das Fahrzeug wird sehr aggressiv gefahren.



 Wenn die Fahrspur häu¿ g gewechselt wird.

 Der Aufmerksamkeitsassistent (DAA) erfasst die Ermüdung und eine nachlassende
Aufmerksamkeit des Fahrers auf Grund der Fahrdaten, wenn das Fahrzeug für
ungefähr 20 Minuten mit einer Geschwindigkeit von ungefähr 65 km/h bis140 km/h
gefahren wird. Die Fahrdaten werden unter den folgenden Bedingungen zurückgestellt.



 Das Fahrzeug wird für mindestens 5 Minuten angehalten.



 Das Fahrzeug wird für ungefähr 30 Minuten mit einer Geschwindigkeit von weniger
als 65 km/h gefahren.



 Die Zündung ist ausgeschaltet.

 Nachdem der Aufmerksamkeitsassistent (DAA) vorgeschlagen hat eine Pause
einzulegen, erscheint die nächste Anzeige erst nach 45 Minuten wieder.

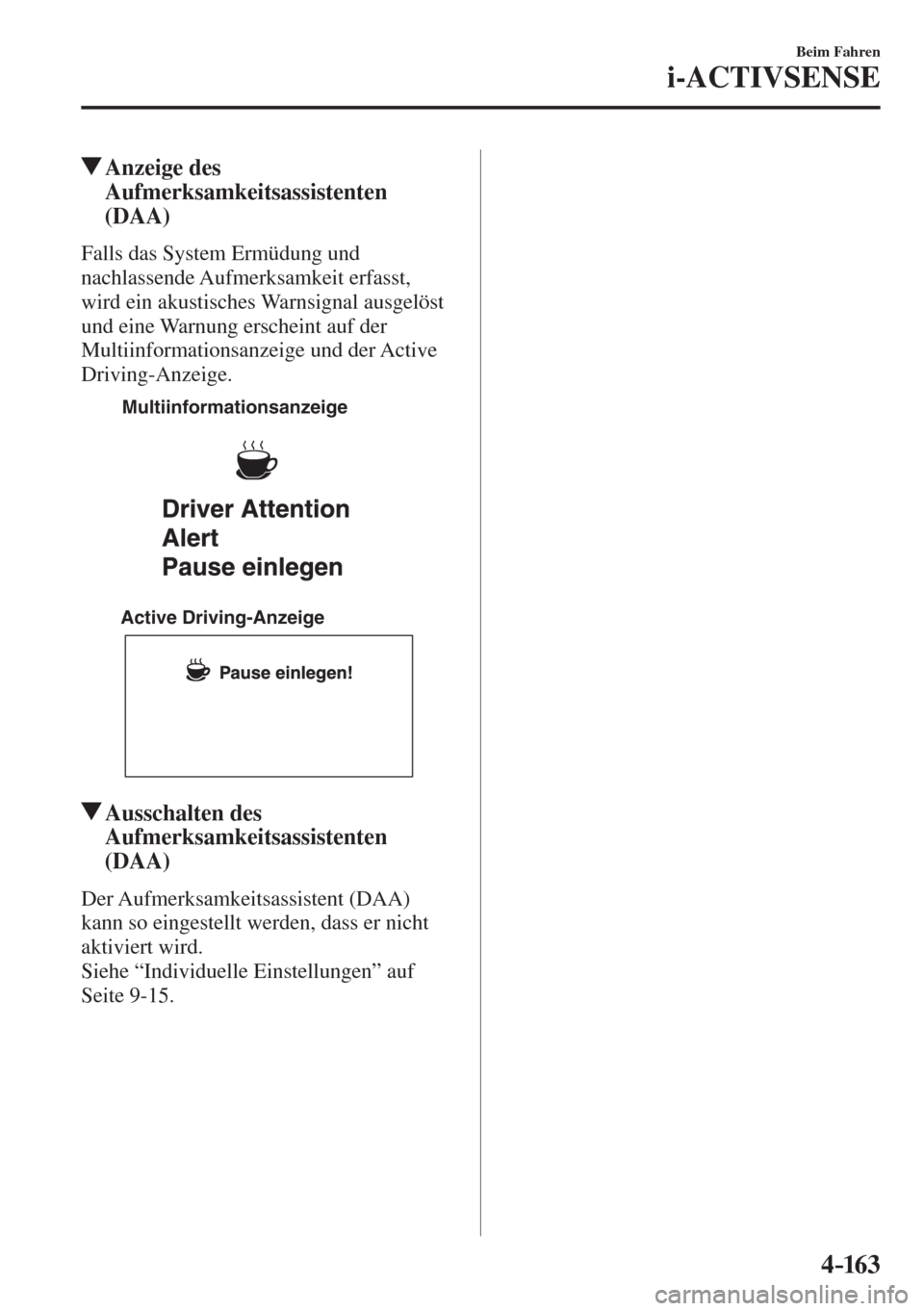

4–163
Beim Fahren
i-ACTIVSENSE
Anzeige des
Aufmerksamkeitsassistenten
(DAA)
Falls das System Ermüdung und
nachlassende Aufmerksamkeit erfasst,
wird ein akustisches Warnsignal ausgelöst
und eine Warnung erscheint auf der
Multiinformationsanzeige und der Active
Driving-Anzeige.

Multiinformationsanzeige
Active Driving-Anzeige

Ausschalten des
Aufmerksamkeitsassistenten
(DAA)
Der Aufmerksamkeitsassistent (DAA)
kann so eingestellt werden, dass er nicht
aktiviert wird.
Siehe “Individuelle Einstellungen” auf
Seite 9-15 .


4–16 4
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle
Ausparkhilfe (RCTA) *
Die Ausparkhilfe (RCTA) soll dem Fahrer beim Rückwärtsfahren helfen den Bereich hinter
und auf beiden Seiten des Fahrzeugs zu kontrollieren und den Fahrer auf Fahrzeuge, die sich
von hinten nähern, aufmerksam zu machen.
Die Ausparkhilfe (RCTA) erfasst beim Ausparken Fahrzeuge, die sich von rechts und links
beim Ausparken nähern und der Fahrer wird mit den Toter-Winkel-Warnleuchten (BSM)
und dem akustischen Warnsignal darauf aufmerksam gemacht.

Erfassungsbereich
Ihr Fahrzeug



4–165
Beim Fahren
i-ACTIVSENSE
Bedienung der Ausparkhilfe (RCTA)
1. Die Ausparkhilfe (RCTA) wird eingeschaltet, wenn der Schalthebel (Schaltgetriebe) bzw.
der Wählhebel (Automatikgetriebe) in die Position “R” geschaltet wird.
2. Falls die Möglichkeit einer Kollision mit einem sich nähernden Fahrzeugs besteht,
blinken die Toter-Winkel-Warnleuchten (BSM) und gleichzeitig wird das akustische
Warnsignal ausgelöst.
Das Warndisplay der Ausparkhilfe (RCTA) im Rückmonitor wird mit der Toter-Winkel-
Warnleuchte (BSM) an den Türspiegeln synchronisiert.


WARNUNG
Kontrollieren Sie vor dem Rückwärtsfahren die Umgebung immer visuell:
Das System ist beim Einlegen des Rückwärtsgangs nur für die Erfassung von
Fahrzeugen hinter Ihrem Fahrzeug. Wegen Betriebseinschränkungen des Systems
können die Toter-Winkel-Warnleuchten (BSM) nicht oder verspätet blinken, auch wenn
sich hinter Ihrem Fahrzeug ein anderes Fahrzeug be¿ ndet. Es gehört deshalb zu den
PÀ ichten des Fahrers immer den Bereich hinter dem Fahrzeug zu kontrollieren.


4–16 6
Beim Fahren
i-ACTIVSENSE
HINWEIS
  In den folgenden Fällen wird die BSM OFF-Kontrollleuchte eingeschaltet und das
System ist ausgeschaltet. Falls die BSM OFF-Kontrollleuchte nicht erlischt, muss
das Fahrzeug von einem autorisierten Mazda-Vertragshändler so bald wie möglich
überprüft werden.



 Eine Systemstörung einschließlich der Toter-Winkel-Warnleuchten (BSM) ist
aufgetreten.



 Es besteht eine große Abweichung der Installationsposition des Radarsensors
(hinten) am Fahrzeug.



 Am hinteren Stoßfänger beim Radarsensor (hinten) hat sich viel Schnee oder Eis
angesammelt.



 Langzeitiges Fahren auf schneebedeckten Straßen.



 Die Temperatur der Radarsensoren ist extrem hoch, wegen langzeitigem Fahren auf
einem Gefälle im Sommer.



 Abfall der Batteriespannung.


4–167
Beim Fahren
i-ACTIVSENSE
HINWEIS
  Unter den folgenden Umständen können die Radarsensoren (hinten) Gegenstände nicht
oder nur schwierig erfassen.



 Die Fahrzeuggeschwindigkeit beträgt beim Rückwärtsfahren mehr als ungefähr 15
km/h.



 Der Erfassungsbereich des Radarsensors (hinten) wird durch eine Wand oder ein
geparktes Fahrzeug beeinträchtigt. (Bewegen Sie das Fahrzeug in eine Position, in
welcher der Erfassungsbereich des Radarsensors nicht beeinträchtigt wird.)

Ihr Fahrzeug
  Ein Fahrzeug nähert sich Ihrem Fahrzeug direkt von hinten.

Ihr Fahrzeug

 Das Fahrzeug ist schräg geparkt.

Ihr Fahrzeug

 Unmittelbar nachdem der Toter-Winkel-Assistent (BSM) aktiviert ist.

 In den folgenden Fällen kann es schwierig sein die leuchtenden oder blinkenden Toter-
Winkel-Warnleuchten (BSM) an den Türspiegeln zu sehen.



 Die Türspiegel sind mit Schnee oder Eis bedeckt.



 Die Vordertürscheibe ist beschlagen oder mit Schnee, Frost oder Schmutz bedeckt.

 Schalten Sie die Ausparkhilfe (RCTA) beim Ziehen eines Anhängers oder wenn
ein Zubehör, wie ein Fahrradträger an der Fahrzeugrückseite installiert ist, aus. Die
Radiowellen, die vom Radarsensor ausgestrahlt werden, können sonst blockiert
werden und Systemstörungen verursachen.


4–16 8
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle
Mazda Radar Cruise Control-System (MRCC) *
Mit dem Mazda Radar Cruise Control-System (MRCC) wird die Abstandsregelung *1 mit
dem Radarsensor (vorne) entsprechend der Fahrzeuggeschwindigkeit gesteuert, um den
Abstand zum vorausfahrenden Fahrzeug zu erfassen; der Fahrer braucht das Gas- und das
Bremspedal nicht zu betätigen.

*1 Abstandsregelung: Abstandsregelung zwischen Ihrem und dem vorausfahrenden
Fahrzeug durch das Mazda Radar Cruise Control-System (MRCC).

Falls der Abstand abnimmt, wenn zum Beispiel das vorausfahrende Fahrzeug stark
abbremst, ertönt ein Warnsignal und gleichzeitig erscheint eine Anzeige, um den Fahrer
darauf aufmerksam zu machen einen ausreichenden Abstand einzuhalten.
Die möglichen Geschwindigkeitsbereichseinstellungen sind wie folgt:



 (Modell für Europa)
 Ungefähr 30 km/h bis 200 km/h



 (Außer Modell für Europa)
 Ungefähr 30 km/h bis 145 km/h
Verwenden Sie das Mazda Radar Cruise Control-System (MRCC) auf Autobahnen und
anderen Hauptstraßen, auf welchen keine häu¿ ge Beschleunigungen und Verzögerungen
notwendig sind.
