MAZDA MODEL 6 2016 Betriebsanleitung (in German)

4–269
Beim Fahren
Einparkhilfe
Hindernisanzeige
Die Position des Sensors, der ein Hindernis erfasst, wird angezeigt. Die Anzeige leuchtet in
verschiedenen Zonen, je nach dem vom Sensor erfassten Abstand zum Hindernis.
Wenn sich das Fahrzeug dem Hindernis nähert, leuchtet eine Zone, die näher am Fahrzeug
ist.


Sensor vordere
linke EckeSensor vordere
rechte Ecke
Sensor hintere
rechte Ecke Sensor hintere
linke EckeSensor vorne
Sensor hinten



4–270
Beim Fahren
Einparkhilfe
Meldung von Systemstörungen
Beim Auftreten von Störungen, die in der Tabelle aufgelistet sind, wird der Fahrer
entsprechend der Art des Systems wie gezeigt auf die Störung hingewiesen.

Unterbrechung Störungsbehebung
Unterbrechung

Mögliche Systemstörung. Lassen Sie in diesem
Fall das Fahrzeug so rasch wie möglich von einem
Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner, überprüfen.
Systemstörung

Mögliche Systemstörung. Lassen Sie in diesem
Fall das Fahrzeug so rasch wie möglich von einem
Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner, überprüfen.
Frost/
Verschmutzung

Fremdkörper be¿ nden sich im Sensorbereich der
gezeigten Erfassungsanzeige für Hindernisse.
Falls das System nicht funktioniert, muss das
Fahrzeug von einem Fachmann, wir empfehlen
einen autorisierten Mazda-Vertragshändler/
Servicepartner, überprüft werden.



4–271
Beim Fahren
Einparkhilfe
Einparkhilfewarnsignal
Bei funktionierendem System ertönt das akustische Signal wie folgt.

Vorderer Sensor, hinterer Sensor
Abstandserfassung Abstand zwischen Fahrzeug und Hindernis
Akustisches
Signal *1
Vorderer Sensor Hinterer Sensor
Größter Abstand ca. 100—60 cm

ca. 150—60 cm
Signal in langen
Intervallen
Großer Abstand ca. 60—45 cm

ca. 60—45 cm
Signal in mittleren
Intervallen
Mittlerer
Abstand ca. 45—35 cm

ca. 45—35 cm
Signal in kurzen
Intervallen
Kleiner Abstand Innerhalb ca. 35 cm

Innerhalb ca. 35 cm
Kontinuierliches
Signal
*1 Das Intervall der akustischen Signale verkürzt sich, wenn sich das Fahrzeug dem Hindernis nähert.




4–272
Beim Fahren
Einparkhilfe
Vorderer Ecksensor, hinterer Ecksensor
Abstandserfassung Abstand zwischen Fahrzeug und Hindernis
Akustisches Signal *1
Vorderer/hinterer Ecksensor
Großer Abstand ca. 50—38 cm

Signal in mittleren
Intervallen
Mittlerer Abstand ca. 38—25 cm

Signal in kurzen Intervallen
Kleiner Abstand innerhalb ca. 25 cm

Kontinuierliches Signal
*1 Das Intervall der akustischen Signale verkürzt sich, wenn sich das Fahrzeug dem Hindernis nähert.


HINWEIS
Falls ein Hindernis in einer Zone für mehr als 6 Sekunden erfasst wird, so wird das
akustische Warnsignal ausgeschaltet. Falls das gleiche Hindernis in einer anderen Zone
erfasst wird, so ertönt das entsprechende akustische Warnsignal.


4–273
Beim Fahren
Einparkhilfe
Warnleuchte/akustisches Signal aktiviert
Der Fahrer wird durch ein akustisches Signal und eine Kontrollleuchte auf einen
abnormalen Zustand hingewiesen.

Kontrollleuchte/Signal Überprüfung
Es ertönt kein akustisches
Signal. Mögliche Systemstörung. Lassen Sie in diesem Fall das Fahrzeug so rasch
wie möglich von einem Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner, überprüfen.
Das Signal ertönt fünfmal. Säubern Sie den Sensorbereich. Falls das System nicht funktioniert, muss das
Fahrzeug von einem Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner, überprüft werden.
Eine gewisse Hindernisanzeige
wird kontinuierlich angezeigt. Siehe “Hindernisanzeige” auf Seite 4-269 .



BEMERKUNGEN
4–274



5–1*nur bestimmte Modelle5–1
5Fahrzeuginnenraum
Verschiedene Ausrüstungen für den Fahrkomfort, wie Klimaanlage und
Audioanlage

Klimaanlage ........................................................................................ 5-2
Bedienungshinweise ..................................................................... 5-2
Belüftung ....................................................................................... 5-3
Manuelle Ausführung .................................................................... 5-5
Vollautomatische Klimaanlage ................................................... 5-10

Audioanlage ...................................................................................... 5-15
Antenne ....................................................................................... 5-15
Bedienungshinweise für die Audioanlage ................................... 5-15
Audiogerät [Typ A/Typ B (ohne Touchscreen)] .......................... 5-29
Audiogerät [Typ C/Typ D (Touchscreen)] .................................. 5-45
Bedienung der Audiotasten ......................................................... 5-71
AUX/USB-Betriebsart ................................................................ 5-74

Bluetooth
® ......................................................................................... 5-93
Bluetooth® * .................................................................................. 5-93
Bluetooth®-Freisprecheinrichtung (Typ A) * .............................. 5-122
Bluetooth®-Freisprecheinrichtung (Typ C/Typ D) * ................... 5-130
Bluetooth® Audio (Typ A) * ........................................................ 5-140
Bluetooth® Audio (Typ C/Typ D) * ............................................ 5-143
Fehlersuche * .............................................................................. 5-154

Innenausstattung ............................................................................ 5-159
Sonnenblenden .......................................................................... 5-159
Innenleuchten ............................................................................ 5-159
Zusatzsteckbuchsen ................................................................... 5-163
Getränkehalter ........................................................................... 5-165
Flaschenhalter ........................................................................... 5-166
Ablagefächer ............................................................................. 5-167
Herausnehmbarer Aschenbecher
* .............................................. 5-171
Hinterer Lichtschutz * ................................................................ 5-172


5–2
Fahrzeuginnenraum
Klimaanlage

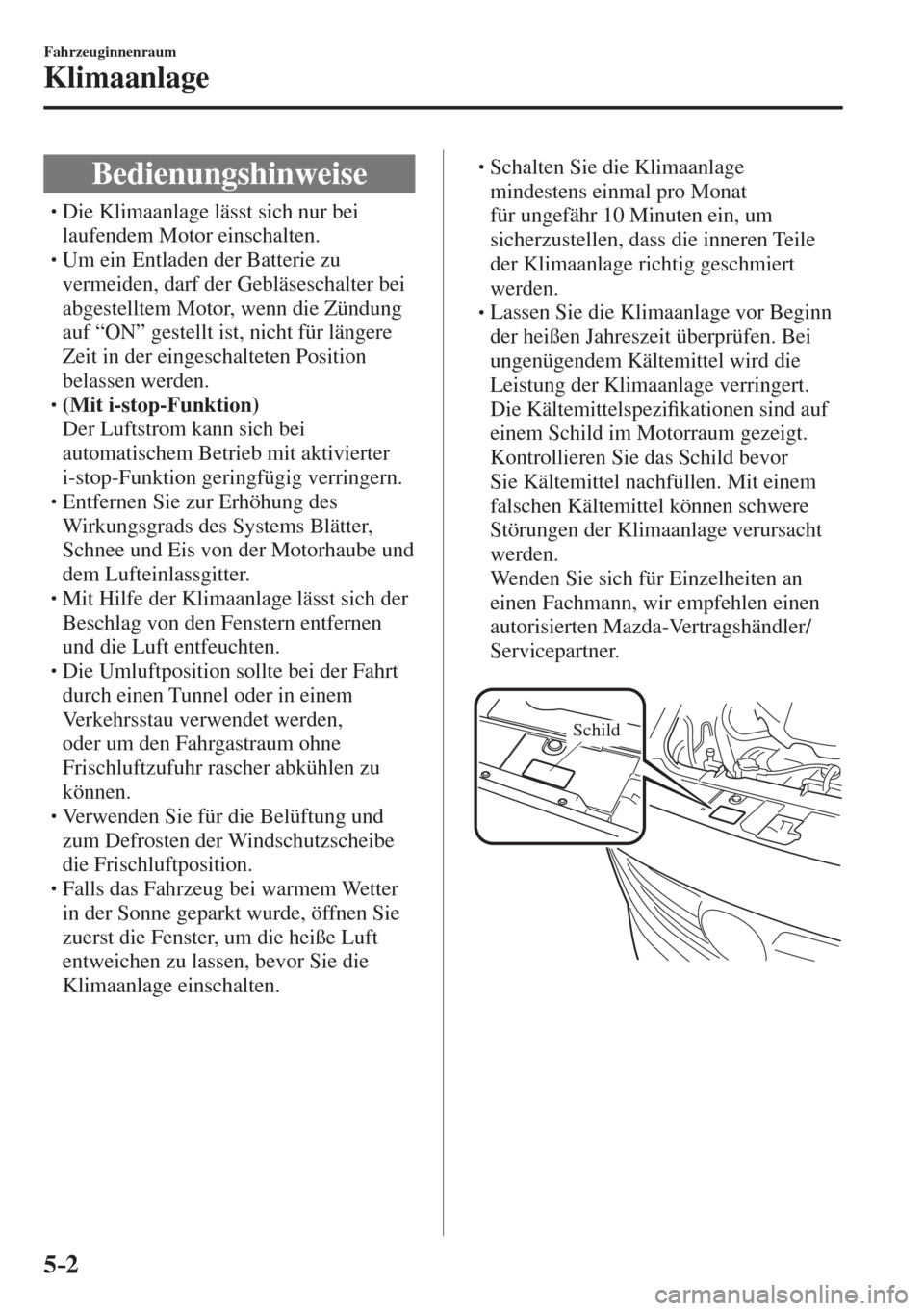

Bedienungshinweise













 Die Klimaanlage lässt sich nur bei
laufendem Motor einschalten.



 Um ein Entladen der Batterie zu
vermeiden, darf der Gebläseschalter bei
abgestelltem Motor, wenn die Zündung
auf “ON” gestellt ist, nicht für längere
Zeit in der eingeschalteten Position
belassen werden.



 (Mit i-stop-Funktion)
 Der Luftstrom kann sich bei
automatischem Betrieb mit aktivierter
i-stop-Funktion geringfügig verringern.



 Entfernen Sie zur Erhöhung des
Wirkungsgrads des Systems Blätter,
Schnee und Eis von der Motorhaube und
dem Lufteinlassgitter.



 Mit Hilfe der Klimaanlage lässt sich der
Beschlag von den Fenstern entfernen
und die Luft entfeuchten.



 Die Umluftposition sollte bei der Fahrt
durch einen Tunnel oder in einem
Verkehrsstau verwendet werden,
oder um den Fahrgastraum ohne
Frischluftzufuhr rascher abkühlen zu
können.



 Verwenden Sie für die Belüftung und
zum Defrosten der Windschutzscheibe
die Frischluftposition.



 Falls das Fahrzeug bei warmem Wetter
in der Sonne geparkt wurde, öffnen Sie
zuerst die Fenster, um die heiße Luft
entweichen zu lassen, bevor Sie die
Klimaanlage einschalten.




 Schalten Sie die Klimaanlage
mindestens einmal pro Monat
für ungefähr 10 Minuten ein, um
sicherzustellen, dass die inneren Teile
der Klimaanlage richtig geschmiert
werden.



 Lassen Sie die Klimaanlage vor Beginn
der heißen Jahreszeit überprüfen. Bei
ungenügendem Kältemittel wird die
Leistung der Klimaanlage verringert.
  Die Kältemittelspezi¿ kationen sind auf
einem Schild im Motorraum gezeigt.
Kontrollieren Sie das Schild bevor
Sie Kältemittel nachfüllen. Mit einem
falschen Kältemittel können schwere
Störungen der Klimaanlage verursacht
werden.
  Wenden Sie sich für Einzelheiten an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.


Schild



5–3
Fahrzeuginnenraum
Klimaanlage
*nur bestimmte Modelle
Belüftung
Einstellen des Luftstroms
Einstellen der Luftstromrichtung
Stellen Sie die Luftstromrichtung mit dem
Einstellknopf ein.
HINWEIS
  Bei Verwendung der Klimaanlage
bei feuchter Außenluft, kann an den
Luftdüsen Nebel austreten. Dies
ist auf die rasche Abkühlung von
feuchter Luft zurückzuführen und
ist keinesfalls ein Anzeichen einer
Störung.

 Die Luftdüsen lassen sich mit dem
Einstellrad vollständig öffnen und
schließen.
Seitliche Luftdüsen (Fahrer)

Knopf
Regler
öffnen
schließen

Seitliche Luftdüsen (Beifahrer)

öffnenKnopf
Regler schließen
Mittlere Luftdüsen

öffnen Knopf
Regler
schließen

Hintere Belüftungsdüsen
*

KnopfRegler
schließen öffnen



5–4
Fahrzeuginnenraum
Klimaanlage
Einstellen der Luftströme

Armaturenbrettbelüftungsdüsen
Armaturenbrett- und Fußraumbelüftungsdüsen
Fußraumbelüftungsdüsen
Defroster- und Fußraumbelüftungsdüsen
Defrosterdüsen
* Mit hinteren Belüftungsdüsen
