Wartung und PÀ ege
Wartung durch Fahrzeughalter
*nur bestimmte Modelle
Scheinwerfer (Fernlicht)

Tagesfahrleuchten/Begrenzungsleuchten

Scheinwerfer (Abblendlicht)

Scheinwerfer (Fernlicht)/Tagesfahrleuchten *

Nebelscheinwerfer *

Vordere Blinkleuchten

Begrenzungsleuchten

Signature Wing-Beleuchtung *

Seitliche Blinkleuchten

Bremsleuchten

Schlussleuchten

Brems-/Schlussleuchten

Hintere Blinkleuchten

Schlussleuchten (Kofferraumdeckelseite/Heckklappenseite)

Rückfahrscheinwerfer (Linkslenker)

Rückfahrscheinwerfer (Rechtslenker)

Nebelschlussleuchte *1 /Rückfahrleuchte *2 (Linkslenker)

Nebelschlussleuchte *1 /Rückfahrleuchte *2 (Rechtslenker)

Zusatzbremsleuchte

Kennzeichenleuchten

Deckenleuchten/vordere Kartenleseleuchten

Make-up-Spiegelleuchten *

Türleuchten

Hintere Kartenleseleuchten

Kofferraumleuchte (Stufenheck)

Gepäckraumleuchte (Kombi)
*1 Mit Nebelschlussleuchte


*2 Ohne Nebelschlussleuchte



6–52
Wartung und PÀ ege
Wartung durch Fahrzeughalter

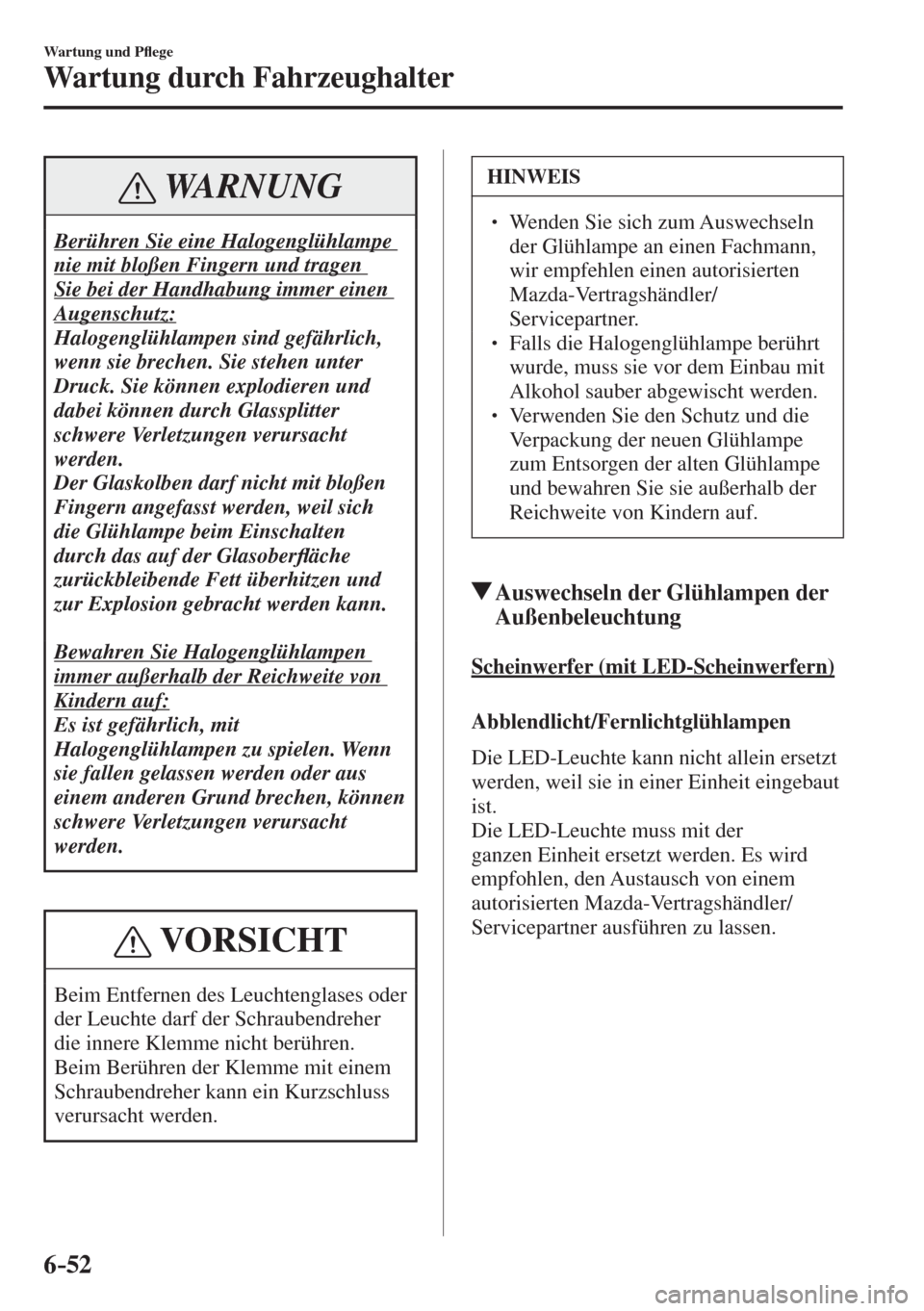

WARNUNG
Berühren Sie eine Halogenglühlampe
nie mit bloßen Fingern und tragen
Sie bei der Handhabung immer einen
Augenschutz:
Halogenglühlampen sind gefährlich,
wenn sie brechen. Sie stehen unter
Druck. Sie können explodieren und
dabei können durch Glassplitter
schwere Verletzungen verursacht
werden.
Der Glaskolben darf nicht mit bloßen
Fingern angefasst werden, weil sich
die Glühlampe beim Einschalten
durch das auf der GlasoberÀ äche
zurückbleibende Fett überhitzen und
zur Explosion gebracht werden kann.

Bewahren Sie Halogenglühlampen
immer außerhalb der Reichweite von
Kindern auf:
Es ist gefährlich, mit
Halogenglühlampen zu spielen. Wenn
sie fallen gelassen werden oder aus
einem anderen Grund brechen, können
schwere Verletzungen verursacht
werden.
VORSICHT
Beim Entfernen des Leuchtenglases oder
der Leuchte darf der Schraubendreher
die innere Klemme nicht berühren.
Beim Berühren der Klemme mit einem
Schraubendreher kann ein Kurzschluss
verursacht werden.
HINWEIS
  Wenden Sie sich zum Auswechseln
der Glühlampe an einen Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/
Servicepartner.
  Falls die Halogenglühlampe berührt
wurde, muss sie vor dem Einbau mit
Alkohol sauber abgewischt werden.
  Verwenden Sie den Schutz und die
Verpackung der neuen Glühlampe
zum Entsorgen der alten Glühlampe
und bewahren Sie sie außerhalb der
Reichweite von Kindern auf.
Auswechseln der Glühlampen der
Außenbeleuchtung
Scheinwerfer (mit LED-Scheinwerfern)
Abblendlicht/Fernlichtglühlampen
Die LED-Leuchte kann nicht allein ersetzt
werden, weil sie in einer Einheit eingebaut
ist.
Die LED-Leuchte muss mit der
ganzen Einheit ersetzt werden. Es wird
empfohlen, den Austausch von einem
autorisierten Mazda-Vertragshändler/
Servicepartner ausführen zu lassen.


6–53
Wartung und PÀ ege
Wartung durch Fahrzeughalter
Scheinwerfer (mit Halogenscheinwerfer)


Abblendlichtglühlampen

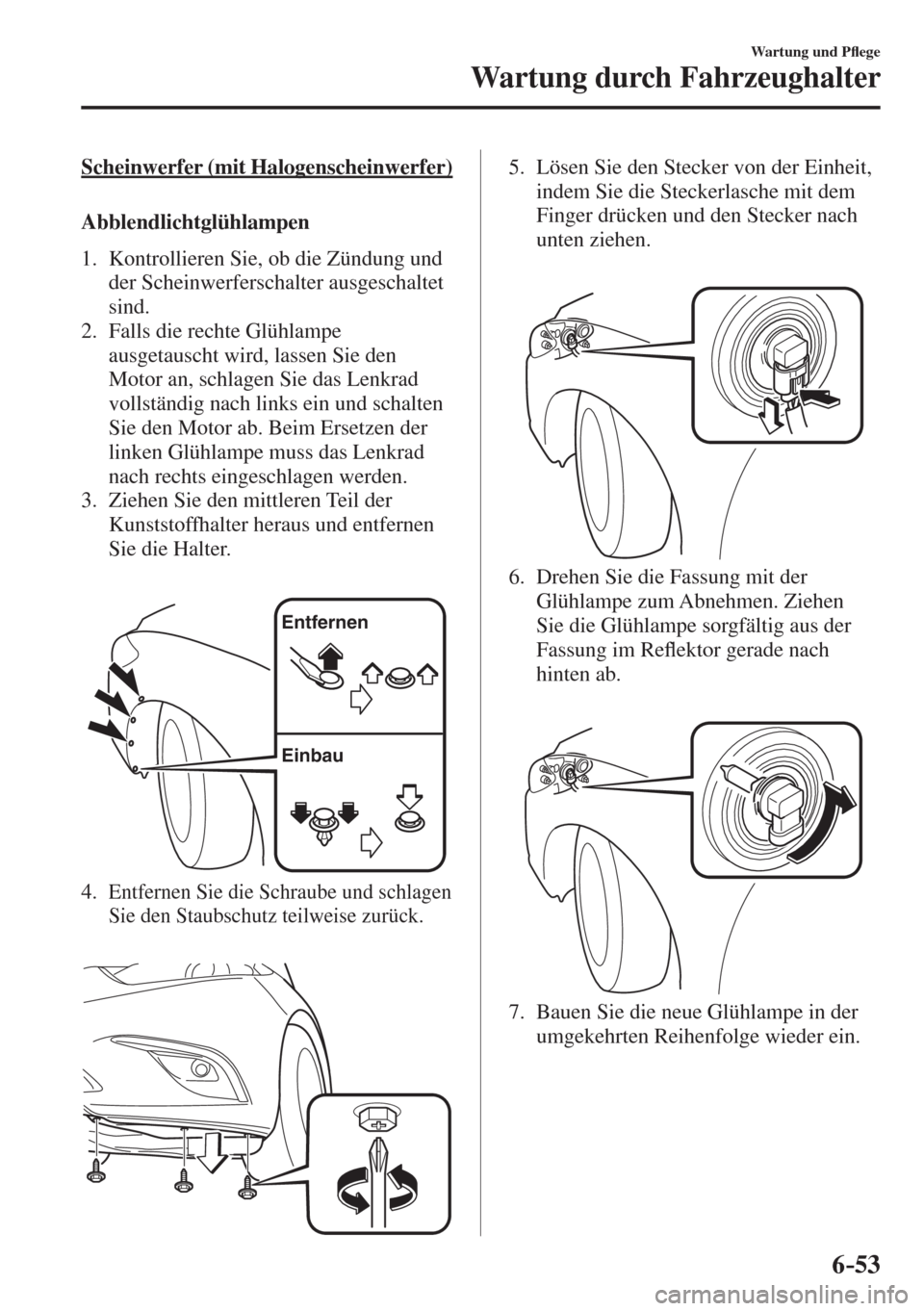

1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Falls die rechte Glühlampe
ausgetauscht wird, lassen Sie den
Motor an, schlagen Sie das Lenkrad
vollständig nach links ein und schalten
Sie den Motor ab. Beim Ersetzen der
linken Glühlampe muss das Lenkrad
nach rechts eingeschlagen werden.
3. Ziehen Sie den mittleren Teil der
Kunststoffhalter heraus und entfernen
Sie die Halter.


Entfernen
Einbau

4.
Entfernen Sie die Schraube und schlagen
Sie den Staubschutz teilweise zurück.


5. Lösen Sie den Stecker von der Einheit,
indem Sie die Steckerlasche mit dem
Finger drücken und den Stecker nach
unten ziehen.



6. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen. Ziehen
Sie die Glühlampe sorgfältig aus der
Fassung im ReÀ ektor gerade nach
hinten ab.



7. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.



6–54
Wartung und PÀ ege
Wartung durch Fahrzeughalter
Fernlichtglühlampen/Tagesfahrleuchten
(mit Tagesfahrleuchten)
(Linke Seite)
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Öffnen Sie die Motorhaube.
3. Entfernen Sie die Klammer.



4. Verschieben Sie den Luft¿ lterdeckel,
um ausreichend Platz zu schaffen.


5. Drehen Sie die Abdeckung zum
Entfernen nach links.



6. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links.



7. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.

(Rechte Seite)



1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Öffnen Sie die Motorhaube.


6–55
Wartung und PÀ ege
Wartung durch Fahrzeughalter

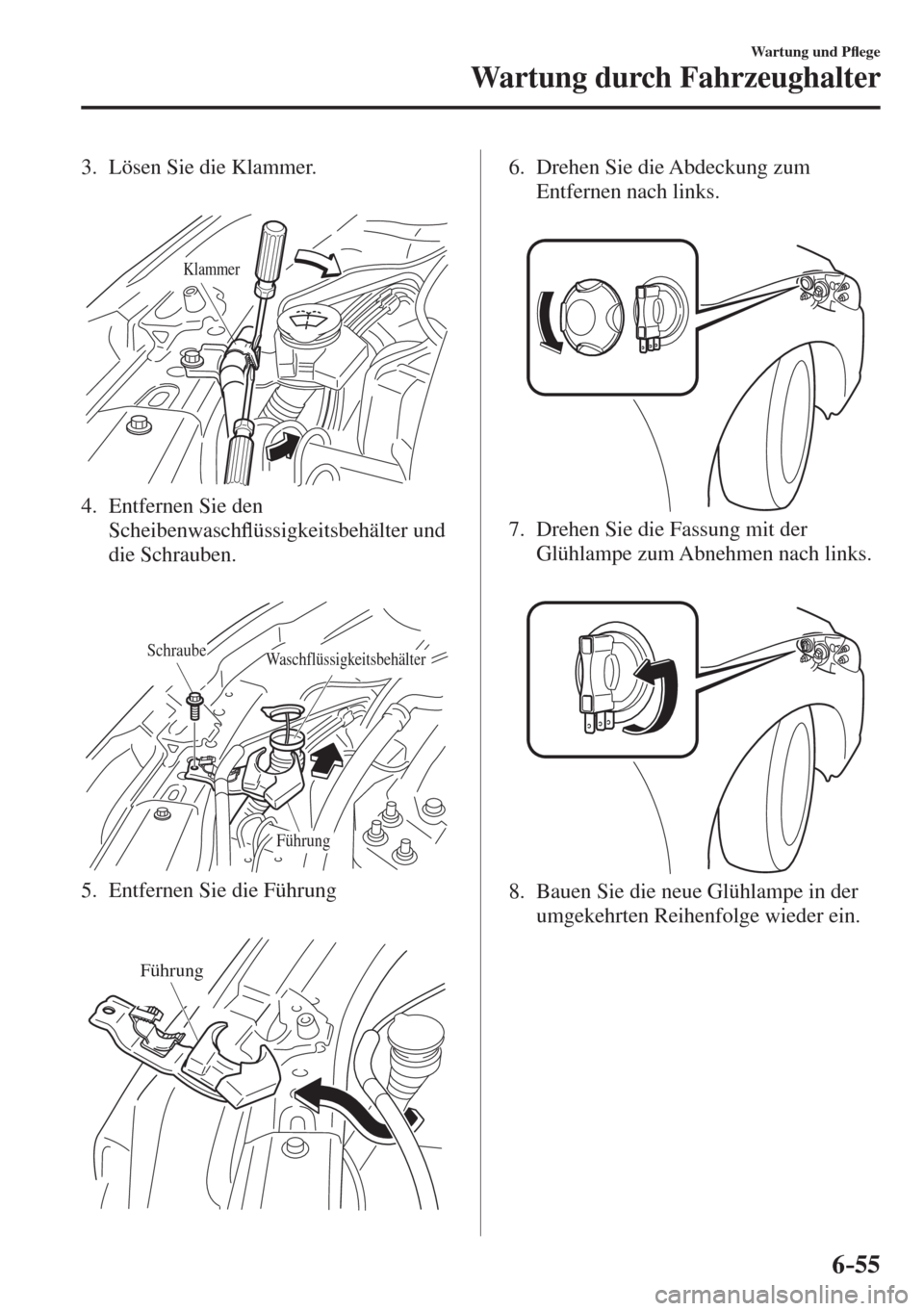

3. Lösen Sie die Klammer.


Klammer

4. Entfernen Sie den
ScheibenwaschÀ üssigkeitsbehälter und
die Schrauben.


WaschflüssigkeitsbehälterSchraube
Führung

5. Entfernen Sie die Führung


Führung
6. Drehen Sie die Abdeckung zum
Entfernen nach links.



7. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links.



8. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.



6–56
Wartung und PÀ ege
Wartung durch Fahrzeughalter
Fernlichtglühlampen (ohne
Tagesfahrleuchten)
(Linke Seite)

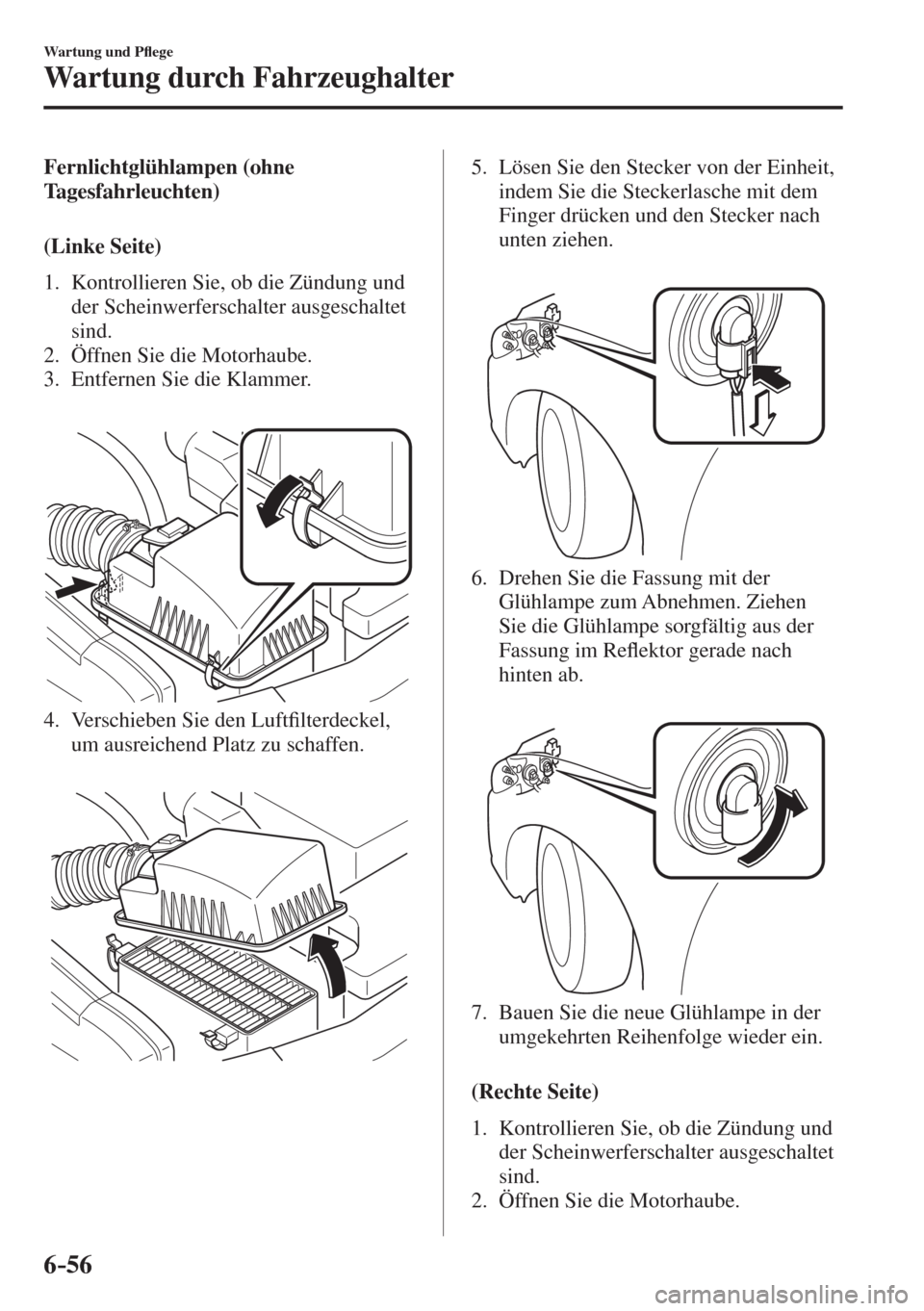

1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Öffnen Sie die Motorhaube.
3. Entfernen Sie die Klammer.



4. Verschieben Sie den Luft¿ lterdeckel,
um ausreichend Platz zu schaffen.


5. Lösen Sie den Stecker von der Einheit,
indem Sie die Steckerlasche mit dem
Finger drücken und den Stecker nach
unten ziehen.



6. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen. Ziehen
Sie die Glühlampe sorgfältig aus der
Fassung im ReÀ ektor gerade nach
hinten ab.



7. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.

(Rechte Seite)



1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Öffnen Sie die Motorhaube.


6–57
Wartung und PÀ ege
Wartung durch Fahrzeughalter

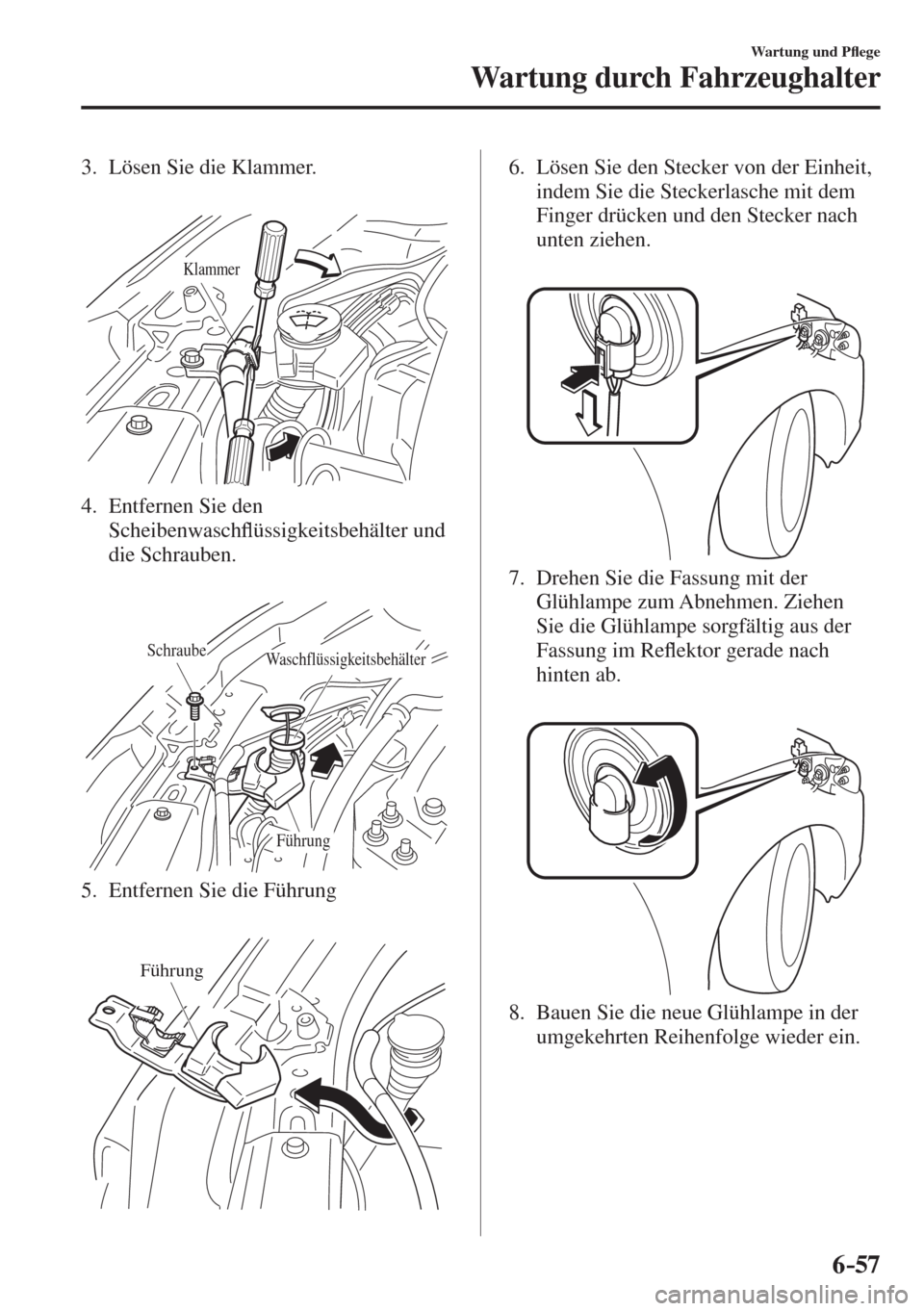

3. Lösen Sie die Klammer.


Klammer

4. Entfernen Sie den
ScheibenwaschÀ üssigkeitsbehälter und
die Schrauben.


WaschflüssigkeitsbehälterSchraube
Führung

5. Entfernen Sie die Führung


Führung
6. Lösen Sie den Stecker von der Einheit,
indem Sie die Steckerlasche mit dem
Finger drücken und den Stecker nach
unten ziehen.



7. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen. Ziehen
Sie die Glühlampe sorgfältig aus der
Fassung im ReÀ ektor gerade nach
hinten ab.



8. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.



6–58
Wartung und PÀ ege
Wartung durch Fahrzeughalter
*nur bestimmte Modelle
Tagesfahrleuchten/Begrenzungsleuchten
(mit LED-Scheinwerfern), Signature
Wing-Beleuchtung
*
Die LED-Leuchte kann nicht allein
ersetzt werden, weil sie in einer Einheit
eingebaut ist. Die LED-Leuchte muss
mit der ganzen Einheit ersetzt werden. Es
wird empfohlen, den Austausch von einem
autorisierten Mazda-Vertragshändler/
Servicepartner ausführen zu lassen.
Vordere Blinkleuchten,
Begrenzungsleuchten (mit
Halogenscheinwerfern)

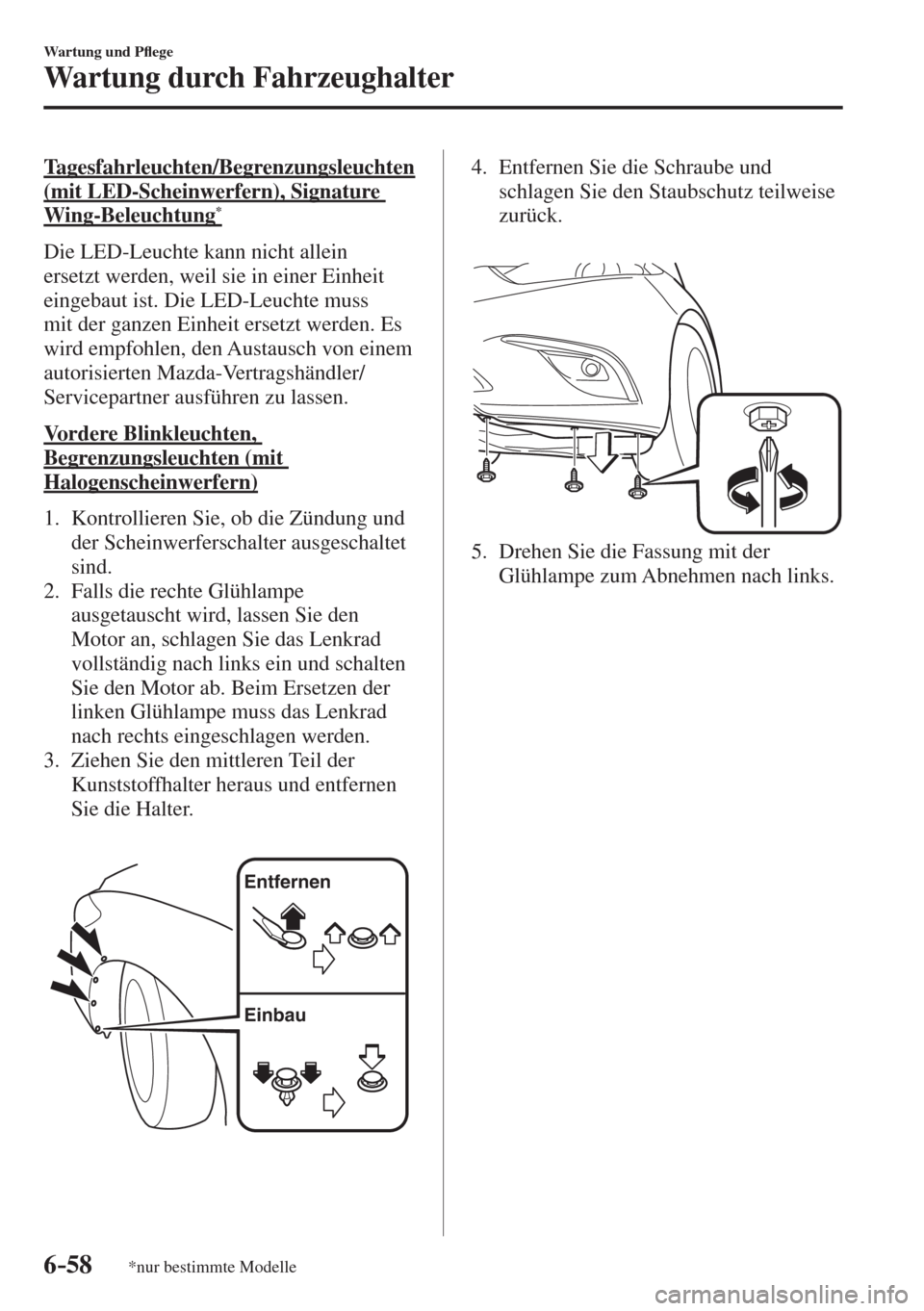

1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Falls die rechte Glühlampe
ausgetauscht wird, lassen Sie den
Motor an, schlagen Sie das Lenkrad
vollständig nach links ein und schalten
Sie den Motor ab. Beim Ersetzen der
linken Glühlampe muss das Lenkrad
nach rechts eingeschlagen werden.
3. Ziehen Sie den mittleren Teil der
Kunststoffhalter heraus und entfernen
Sie die Halter.


Entfernen
Einbau
4. Entfernen Sie die Schraube und
schlagen Sie den Staubschutz teilweise
zurück.



5. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links.


6–59
Wartung und PÀ ege
Wartung durch Fahrzeughalter
*nur bestimmte Modelle

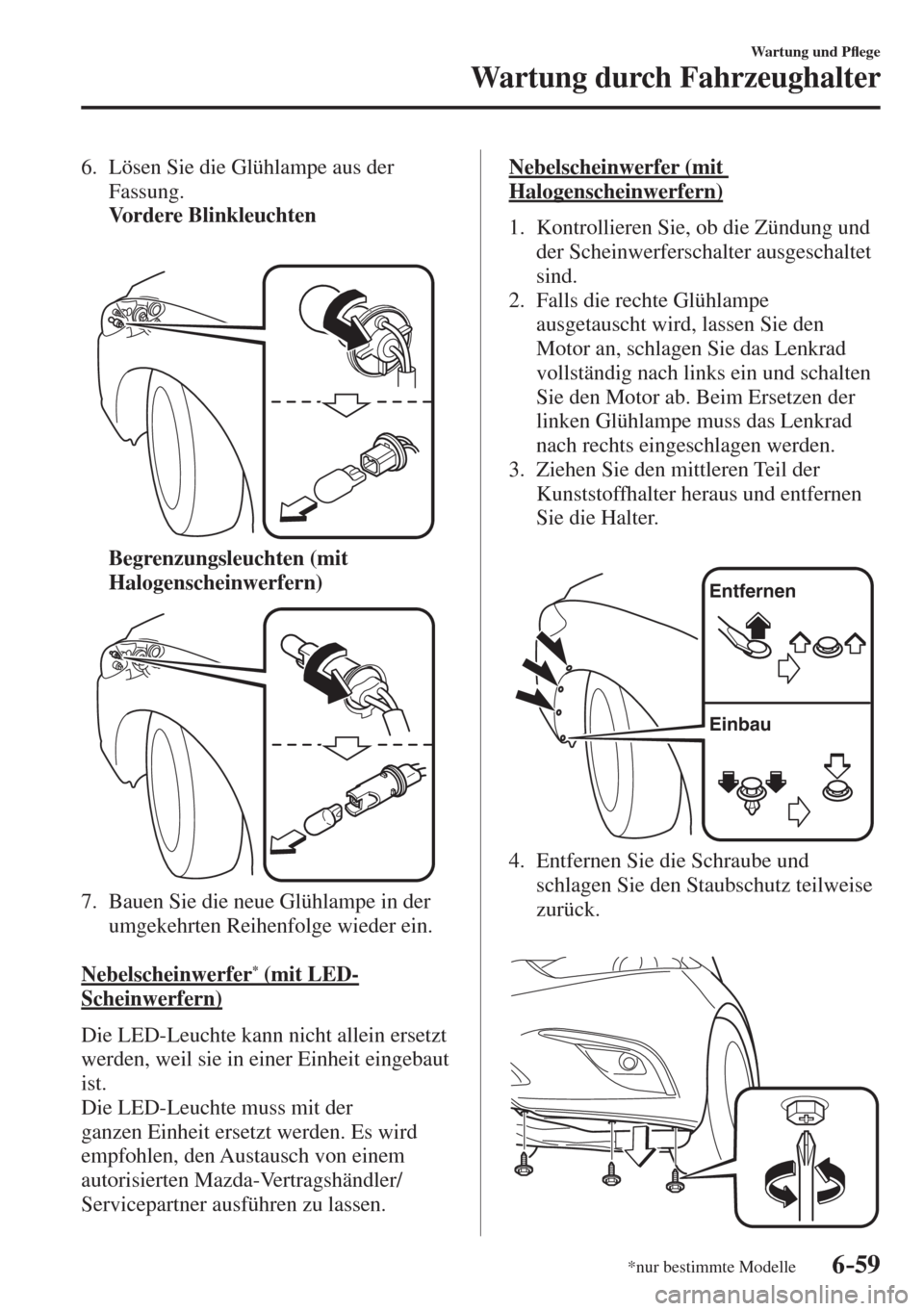

6. Lösen Sie die Glühlampe aus der
Fassung.
Vordere Blinkleuchten



Begrenzungsleuchten (mit
Halogenscheinwerfern)


7. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.

Nebelscheinwerfer * (mit LED-
Scheinwerfern)
Die LED-Leuchte kann nicht allein ersetzt
werden, weil sie in einer Einheit eingebaut
ist.
Die LED-Leuchte muss mit der
ganzen Einheit ersetzt werden. Es wird
empfohlen, den Austausch von einem
autorisierten Mazda-Vertragshändler/
Servicepartner ausführen zu lassen.
Nebelscheinwerfer (mit
Halogenscheinwerfern)
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Falls die rechte Glühlampe
ausgetauscht wird, lassen Sie den
Motor an, schlagen Sie das Lenkrad
vollständig nach links ein und schalten
Sie den Motor ab. Beim Ersetzen der
linken Glühlampe muss das Lenkrad
nach rechts eingeschlagen werden.
3. Ziehen Sie den mittleren Teil der
Kunststoffhalter heraus und entfernen
Sie die Halter.


Entfernen
Einbau

4. Entfernen Sie die Schraube und
schlagen Sie den Staubschutz teilweise
zurück.





6–60
Wartung und PÀ ege
Wartung durch Fahrzeughalter

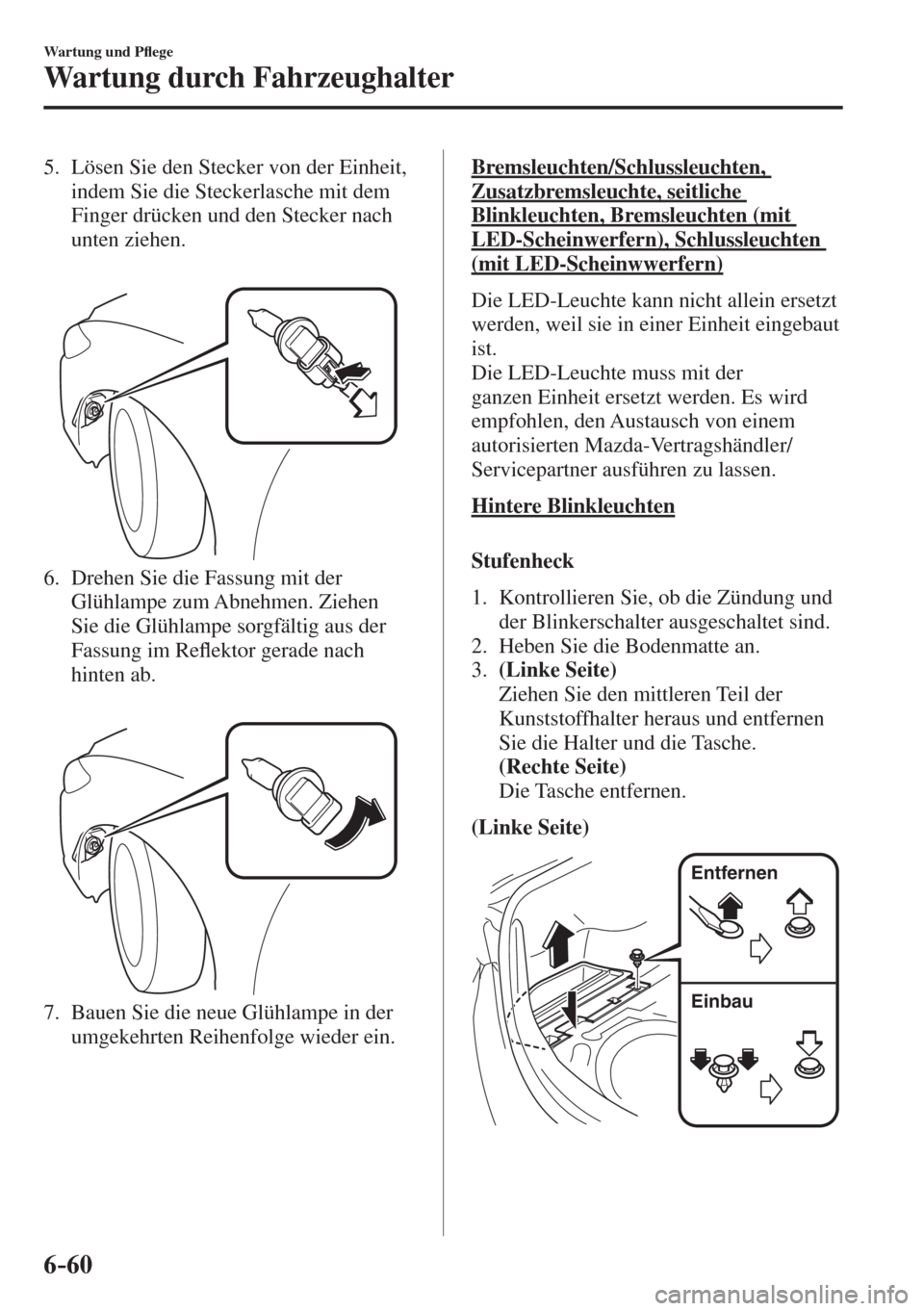

5. Lösen Sie den Stecker von der Einheit,
indem Sie die Steckerlasche mit dem
Finger drücken und den Stecker nach
unten ziehen.



6. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen. Ziehen
Sie die Glühlampe sorgfältig aus der
Fassung im ReÀ ektor gerade nach
hinten ab.



7. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.

Bremsleuchten/Schlussleuchten,
Zusatzbremsleuchte, seitliche
Blinkleuchten, Bremsleuchten (mit
LED-Scheinwerfern), Schlussleuchten
(mit LED-Scheinwwerfern)
Die LED-Leuchte kann nicht allein ersetzt
werden, weil sie in einer Einheit eingebaut
ist.
Die LED-Leuchte muss mit der
ganzen Einheit ersetzt werden. Es wird
empfohlen, den Austausch von einem
autorisierten Mazda-Vertragshändler/
Servicepartner ausführen zu lassen.
Hintere Blinkleuchten


Stufenheck



1. Kontrollieren Sie, ob die Zündung und
der Blinkerschalter ausgeschaltet sind.
2. Heben Sie die Bodenmatte an.

3. (Linke Seite)
Ziehen Sie den mittleren Teil der
Kunststoffhalter heraus und entfernen
Sie die Halter und die Tasche.
(Rechte Seite)
Die Tasche entfernen.

(Linke Seite)

Entfernen
Einbau
