MAZDA MODEL 6 2016 Betriebsanleitung (in German)

6–61
Wartung und PÀ ege
Wartung durch Fahrzeughalter

(Rechte Seite)

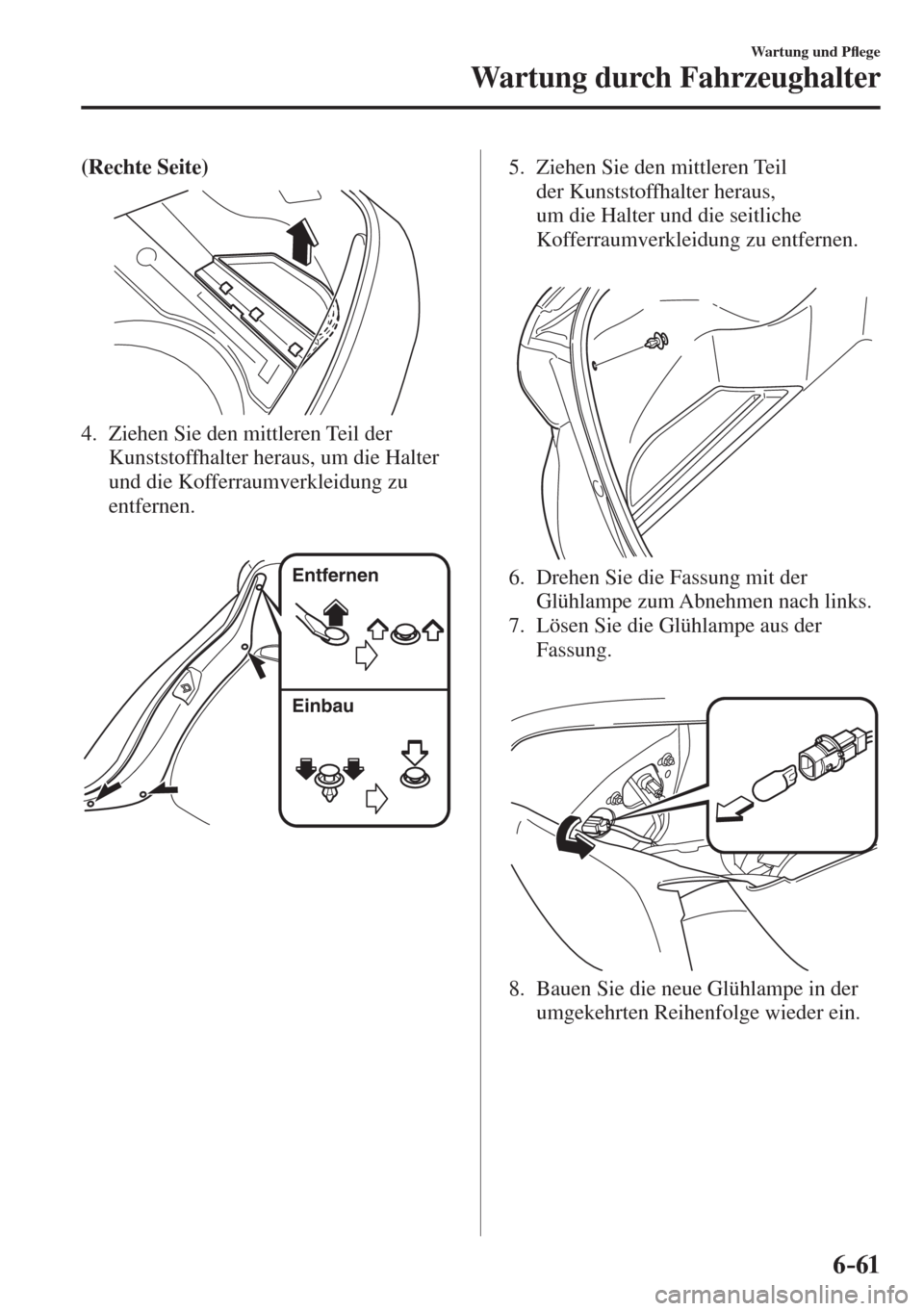

4. Ziehen Sie den mittleren Teil der
Kunststoffhalter heraus, um die Halter
und die Kofferraumverkleidung zu
entfernen.


Entfernen
Einbau
5. Ziehen Sie den mittleren Teil
der Kunststoffhalter heraus,
um die Halter und die seitliche
Kofferraumverkleidung zu entfernen.



6. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links.
7. Lösen Sie die Glühlampe aus der
Fassung.



8. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.



6–62
Wartung und PÀ ege
Wartung durch Fahrzeughalter
*nur bestimmte Modelle

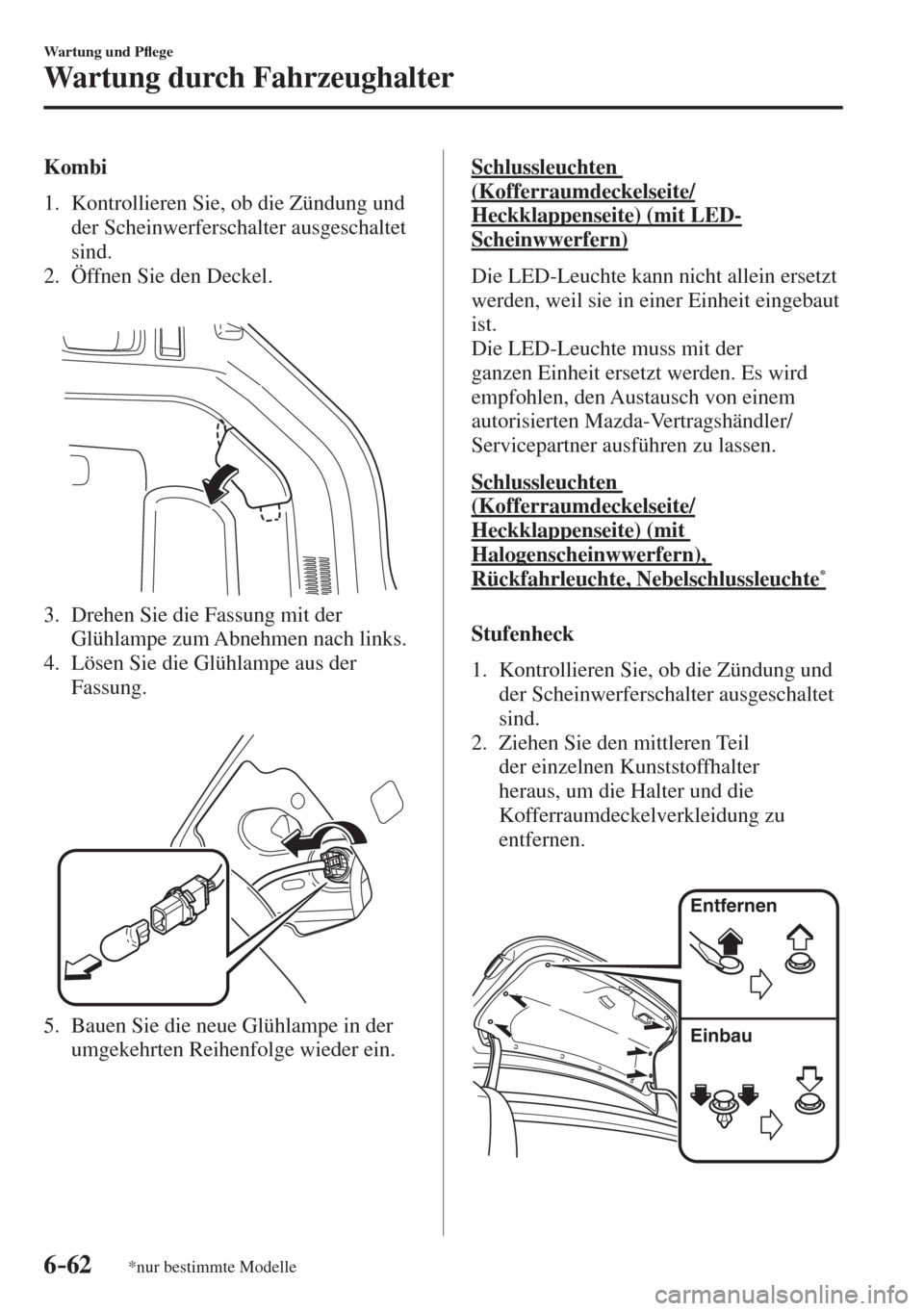

Kombi
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Öffnen Sie den Deckel.



3. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links.
4. Lösen Sie die Glühlampe aus der
Fassung.



5. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.

Schlussleuchten
(Kofferraumdeckelseite/
Heckklappenseite) (mit LED-
Scheinwwerfern)
Die LED-Leuchte kann nicht allein ersetzt
werden, weil sie in einer Einheit eingebaut
ist.
Die LED-Leuchte muss mit der
ganzen Einheit ersetzt werden. Es wird
empfohlen, den Austausch von einem
autorisierten Mazda-Vertragshändler/
Servicepartner ausführen zu lassen.
Schlussleuchten
(Kofferraumdeckelseite/
Heckklappenseite) (mit
Halogenscheinwwerfern),
Rückfahrleuchte, Nebelschlussleuchte
*
Stufenheck
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Ziehen Sie den mittleren Teil
der einzelnen Kunststoffhalter
heraus, um die Halter und die
Kofferraumdeckelverkleidung zu
entfernen.


Entfernen
Einbau



6–63
Wartung und PÀ ege
Wartung durch Fahrzeughalter

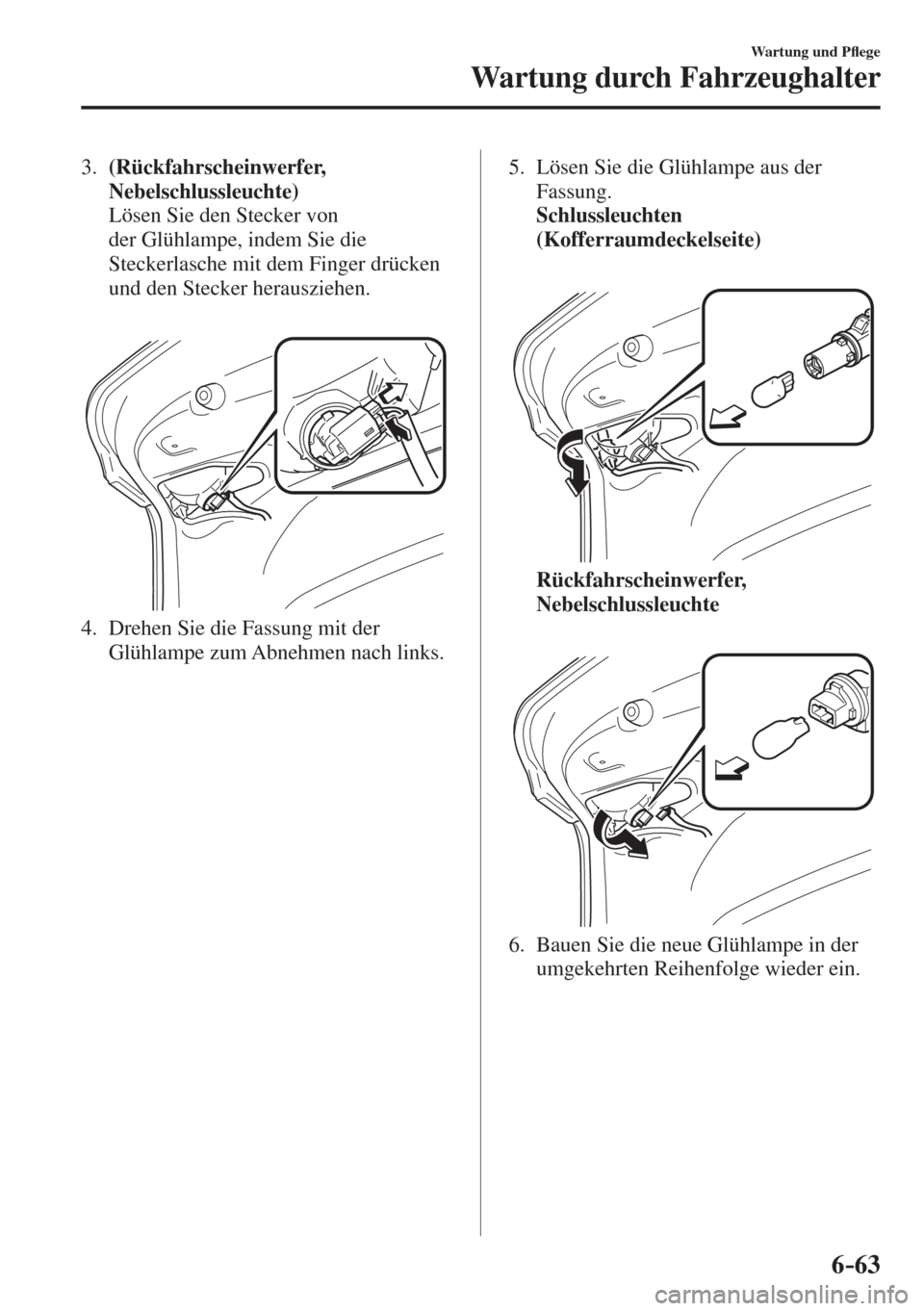

3. (Rückfahrscheinwerfer,
Nebelschlussleuchte)
Lösen Sie den Stecker von
der Glühlampe, indem Sie die
Steckerlasche mit dem Finger drücken
und den Stecker herausziehen.



4. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links. 5. Lösen Sie die Glühlampe aus der
Fassung.
Schlussleuchten
(Kofferraumdeckelseite)



Rückfahrscheinwerfer,
Nebelschlussleuchte



6. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.



6–64
Wartung und PÀ ege
Wartung durch Fahrzeughalter

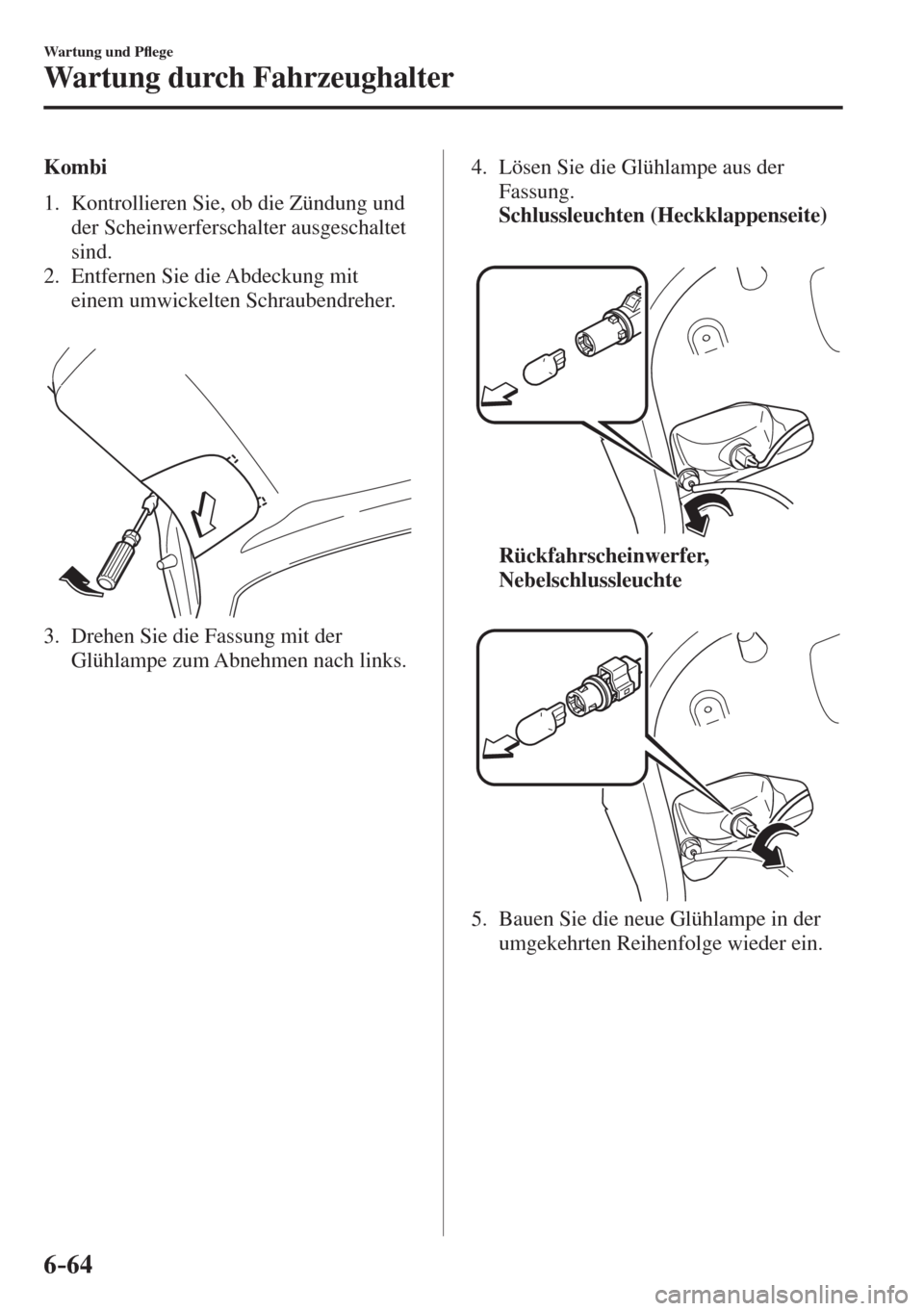

Kombi
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Entfernen Sie die Abdeckung mit
einem umwickelten Schraubendreher.



3. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links. 4. Lösen Sie die Glühlampe aus der
Fassung.
Schlussleuchten (Heckklappenseite)



Rückfahrscheinwerfer,
Nebelschlussleuchte



5. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.



6–65
Wartung und PÀ ege
Wartung durch Fahrzeughalter
*nur bestimmte Modelle

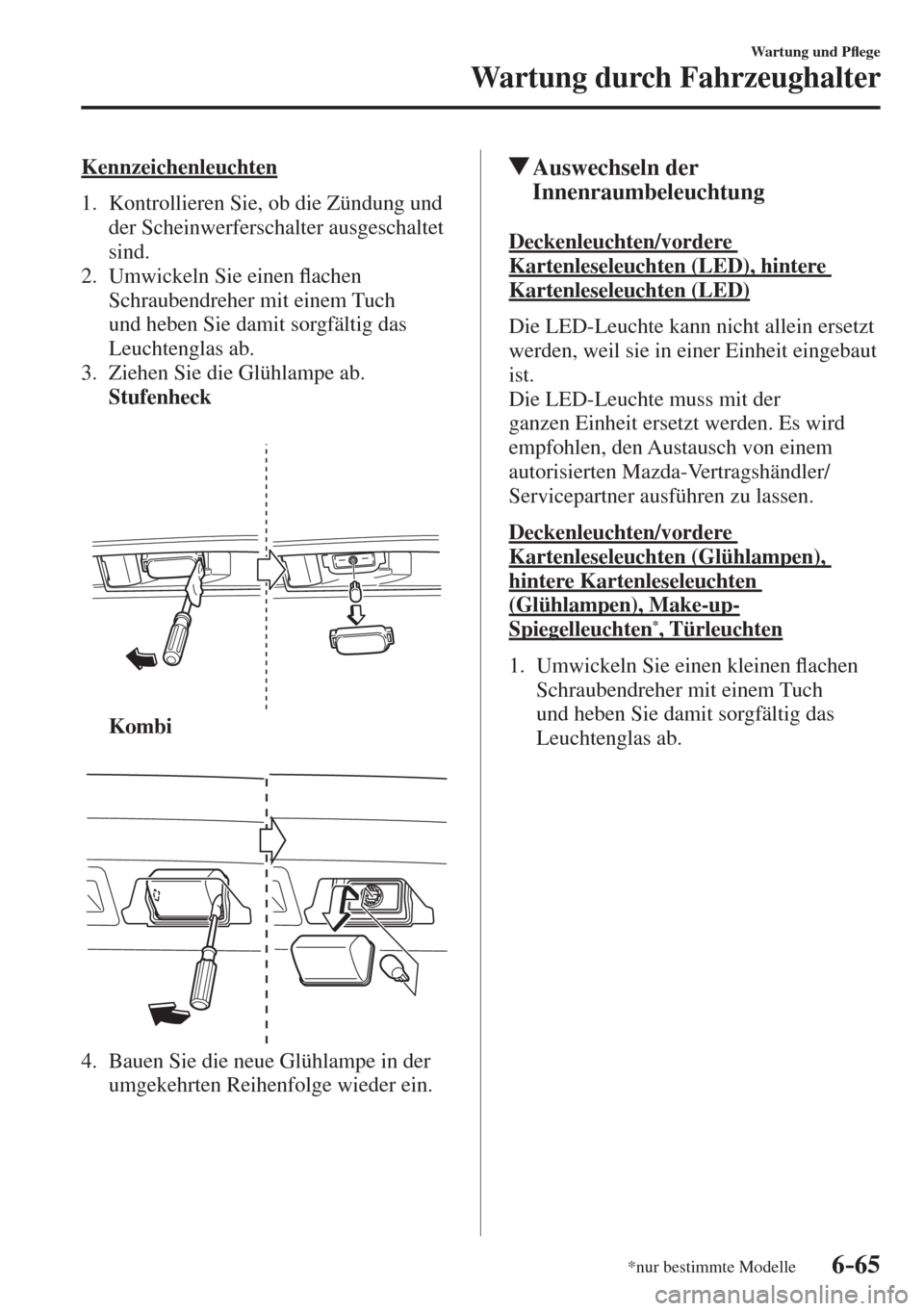

Kennzeichenleuchten



1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Umwickeln Sie einen À achen
Schraubendreher mit einem Tuch
und heben Sie damit sorgfältig das
Leuchtenglas ab.
3. Ziehen Sie die Glühlampe ab.
Stufenheck



Kombi



4. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.

Auswechseln der
Innenraumbeleuchtung
Deckenleuchten/vordere
Kartenleseleuchten (LED), hintere
Kartenleseleuchten (LED)
Die LED-Leuchte kann nicht allein ersetzt
werden, weil sie in einer Einheit eingebaut
ist.
Die LED-Leuchte muss mit der
ganzen Einheit ersetzt werden. Es wird
empfohlen, den Austausch von einem
autorisierten Mazda-Vertragshändler/
Servicepartner ausführen zu lassen.
Deckenleuchten/vordere
Kartenleseleuchten (Glühlampen),
hintere Kartenleseleuchten
(Glühlampen), Make-up-
Spiegelleuchten
* , Türleuchten
1. Umwickeln Sie einen kleinen À achen
Schraubendreher mit einem Tuch
und heben Sie damit sorgfältig das
Leuchtenglas ab.


6–66
Wartung und PÀ ege
Wartung durch Fahrzeughalter
*nur bestimmte Modelle
2. Ziehen Sie die Glühlampe ab.
Deckenleuchten/vordere
Kartenleseleuchten





Hintere Kartenleseleuchten






Make-up-Spiegelleuchten *





6–67
Wartung und PÀ ege
Wartung durch Fahrzeughalter

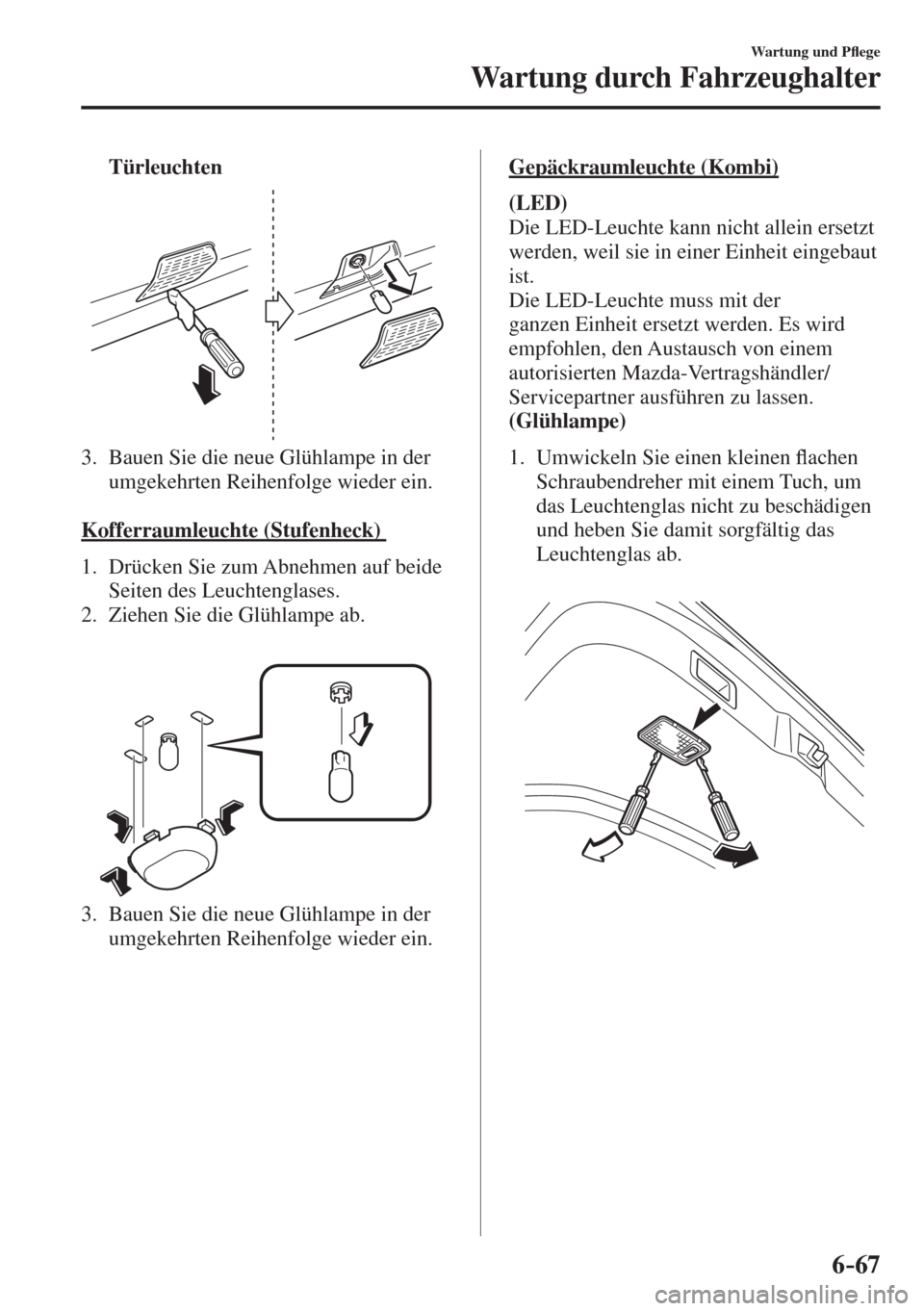

Türleuchten


3. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.

Kofferraumleuchte (Stufenheck)
1. Drücken Sie zum Abnehmen auf beide
Seiten des Leuchtenglases.
2. Ziehen Sie die Glühlampe ab.



3. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.

Gepäckraumleuchte (Kombi)
(LED)
Die LED-Leuchte kann nicht allein ersetzt
werden, weil sie in einer Einheit eingebaut
ist.
Die LED-Leuchte muss mit der
ganzen Einheit ersetzt werden. Es wird
empfohlen, den Austausch von einem
autorisierten Mazda-Vertragshändler/
Servicepartner ausführen zu lassen.
(Glühlampe)

1. Umwickeln Sie einen kleinen À achen
Schraubendreher mit einem Tuch, um
das Leuchtenglas nicht zu beschädigen
und heben Sie damit sorgfältig das
Leuchtenglas ab.





6–68
Wartung und PÀ ege
Wartung durch Fahrzeughalter

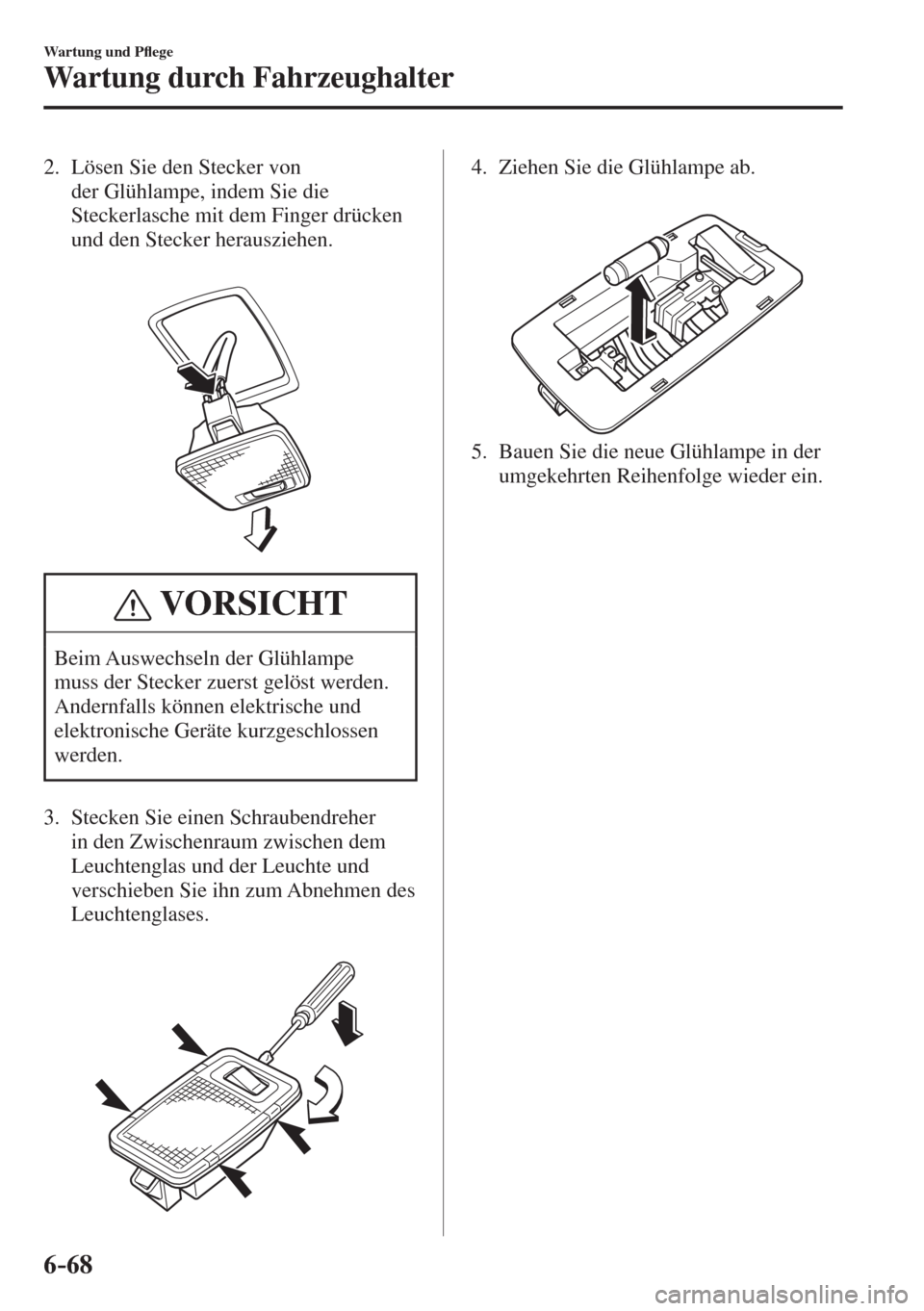

2. Lösen Sie den Stecker von
der Glühlampe, indem Sie die
Steckerlasche mit dem Finger drücken
und den Stecker herausziehen.



VORSICHT
Beim Auswechseln der Glühlampe
muss der Stecker zuerst gelöst werden.
Andernfalls können elektrische und
elektronische Geräte kurzgeschlossen
werden.
3. Stecken Sie einen Schraubendreher
in den Zwischenraum zwischen dem
Leuchtenglas und der Leuchte und
verschieben Sie ihn zum Abnehmen des
Leuchtenglases.


4. Ziehen Sie die Glühlampe ab.



5. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.



6–69
Wartung und PÀ ege
Wartung durch Fahrzeughalter

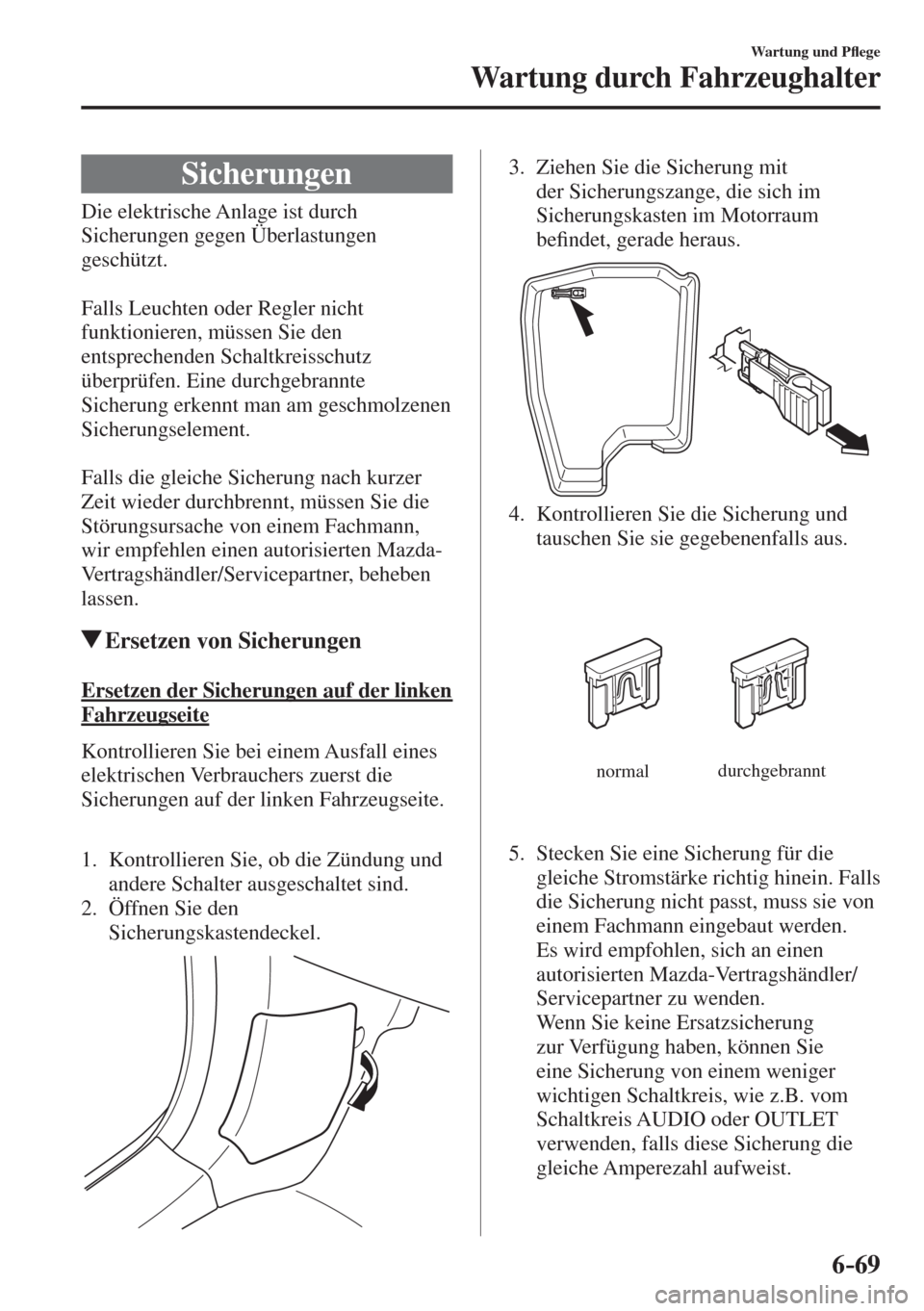

Sicherungen
Die elektrische Anlage ist durch
Sicherungen gegen Überlastungen
geschützt.

Falls Leuchten oder Regler nicht
funktionieren, müssen Sie den
entsprechenden Schaltkreisschutz
überprüfen. Eine durchgebrannte
Sicherung erkennt man am geschmolzenen
Sicherungselement.

Falls die gleiche Sicherung nach kurzer
Zeit wieder durchbrennt, müssen Sie die
Störungsursache von einem Fachmann,
wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner, beheben
lassen.
Ersetzen von Sicherungen
Ersetzen der Sicherungen auf der linken
Fahrzeugseite
Kontrollieren Sie bei einem Ausfall eines
elektrischen Verbrauchers zuerst die
Sicherungen auf der linken Fahrzeugseite.


1. Kontrollieren Sie, ob die Zündung und
andere Schalter ausgeschaltet sind.
2. Öffnen Sie den
Sicherungskastendeckel.

3. Ziehen Sie die Sicherung mit
der Sicherungszange, die sich im
Sicherungskasten im Motorraum
be¿ ndet, gerade heraus.


4. Kontrollieren Sie die Sicherung und
tauschen Sie sie gegebenenfalls aus.

normal durchgebrannt

5. Stecken Sie eine Sicherung für die
gleiche Stromstärke richtig hinein. Falls
die Sicherung nicht passt, muss sie von
einem Fachmann eingebaut werden.
Es wird empfohlen, sich an einen
autorisierten Mazda-Vertragshändler/
Servicepartner zu wenden.
Wenn Sie keine Ersatzsicherung
zur Verfügung haben, können Sie
eine Sicherung von einem weniger
wichtigen Schaltkreis, wie z.B. vom
Schaltkreis AUDIO oder OUTLET
verwenden, falls diese Sicherung die
gleiche Amperezahl aufweist.


6–70
Wartung und PÀ ege
Wartung durch Fahrzeughalter

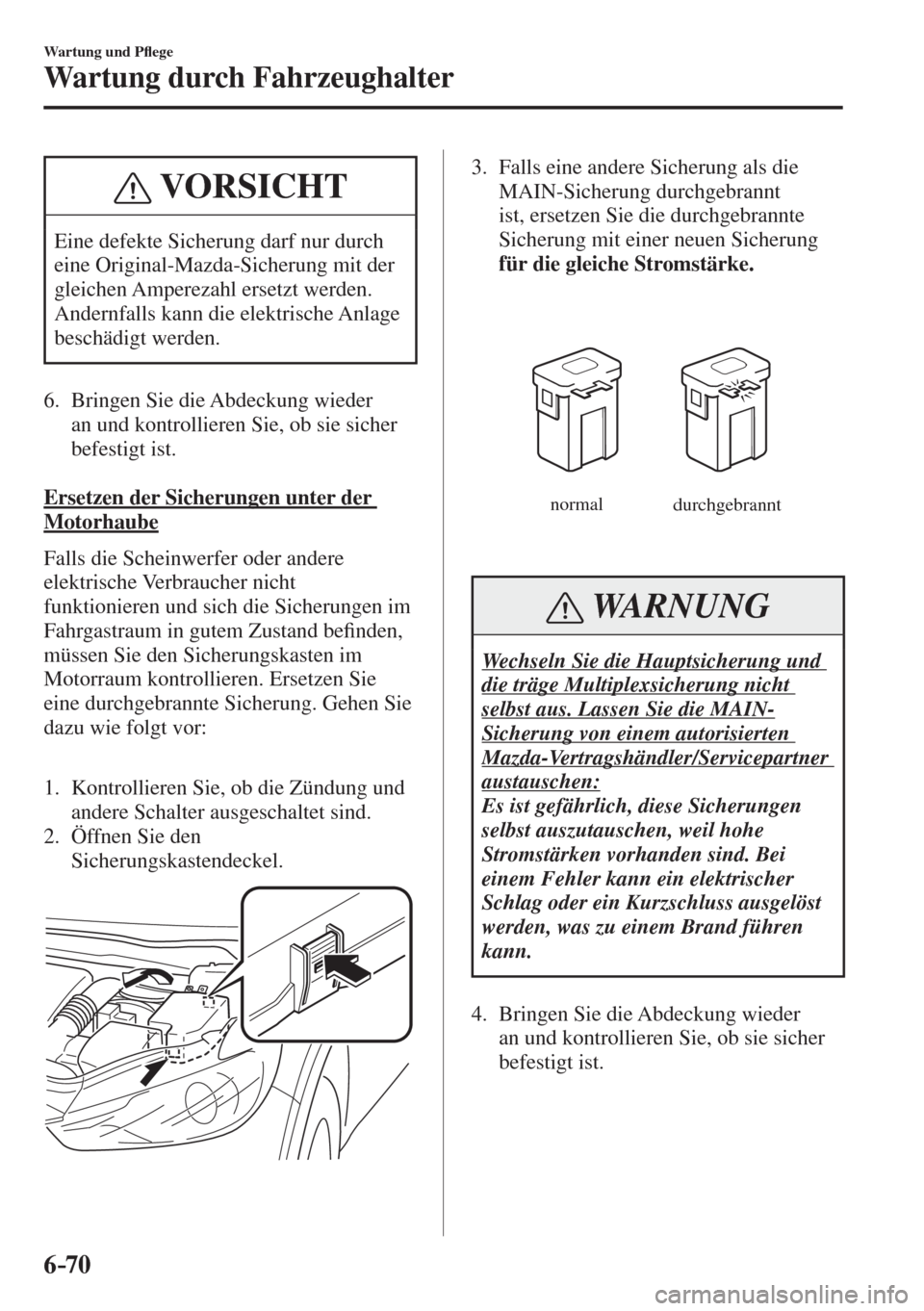

VORSICHT
Eine defekte Sicherung darf nur durch
eine Original-Mazda-Sicherung mit der
gleichen Amperezahl ersetzt werden.
Andernfalls kann die elektrische Anlage
beschädigt werden.
6. Bringen Sie die Abdeckung wieder
an und kontrollieren Sie, ob sie sicher
befestigt ist.

Ersetzen der Sicherungen unter der
Motorhaube
Falls die Scheinwerfer oder andere
elektrische Verbraucher nicht
funktionieren und sich die Sicherungen im
Fahrgastraum in gutem Zustand be¿ nden,
müssen Sie den Sicherungskasten im
Motorraum kontrollieren. Ersetzen Sie
eine durchgebrannte Sicherung. Gehen Sie
dazu wie folgt vor:


1. Kontrollieren Sie, ob die Zündung und
andere Schalter ausgeschaltet sind.
2. Öffnen Sie den
Sicherungskastendeckel.

3. Falls eine andere Sicherung als die
MAIN-Sicherung durchgebrannt
ist, ersetzen Sie die durchgebrannte
Sicherung mit einer neuen Sicherung
für die gleiche Stromstärke.

normal
durchgebrannt

WARNUNG
Wechseln Sie die Hauptsicherung und
die träge Multiplexsicherung nicht
selbst aus. Lassen Sie die MAIN-
Sicherung von einem autorisierten
Mazda-Vertragshändler/Servicepartner
austauschen:
Es ist gefährlich, diese Sicherungen
selbst auszutauschen, weil hohe
Stromstärken vorhanden sind. Bei
einem Fehler kann ein elektrischer
Schlag oder ein Kurzschluss ausgelöst
werden, was zu einem Brand führen
kann.
4. Bringen Sie die Abdeckung wieder
an und kontrollieren Sie, ob sie sicher
befestigt ist.
