MAZDA MODEL 6 2016 Betriebsanleitung (in German)

2–59
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme
Auslösung des Insassen-Rückhaltesystems
Das Fahrzeug ist mit den folgenden Arten von Insassen-Rückhaltesystemen ausgerüstet. Zur
Verminderung der Verletzungen im Falle eines Unfalls funktionieren die Rückhaltesystem-
Airbags zusammen mit den Gurtstraffern.
Die Rückhaltesystem-Airbags können einen erhöhten Schutz für die Fahrzeuginsassen
zusätzlich zu den Sicherheitsgurten gewähren. Tragen Sie die Sicherheitsgurte richtig.
Vordersitz-Sicherheitsgurtstraffer
Bei einem mittelschweren oder schweren Frontal- oder Beinahe-Frontalaufprall werden die
Vordersitz-Sicherheitsgurtstraffer ausgelöst.
Außerdem wird bei einem Seitenaufprall der Gurtstraffer auf der Aufprallseite ausgelöst.
Die Gurtstraffer werden je nach der Art der Airbags verschieden ausgelöst. Für weitere
Einzelheiten zur Auslösung der Gurtstraffer wird auf “Auslösekriterien des Insassen-
Rückhaltesystems” (Seite 2-62 ) verwiesen.
Fahrerairbag
Der Fahrerairbag be¿ ndet sich im Lenkrad.
Bei einem stärkeren Frontalaufprall sprechen die Airbagsensoren an und der Fahrerairbag
wird sofort zur Verminderung von Verletzungen aufgeblasen, wenn der Fahrer mit dem Kopf
und der Brust gegen das Lenkrad prallt.
Für weitere Einzelheiten über die Auslösung der Airbags wird auf den Abschnitt
“Auslösekriterien des Insassen-Rückhaltesystems” verwiesen (Seite 2-62 ).





2–60
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme
Beifahrerairbag
Der Beifahrerairbag be¿ ndet sich im Armaturenbrett auf der Beifahrerseite.
Die Auslösung des Beifahrerairbags ist gleich wie beim Fahrerairbag.
Für weitere Einzelheiten über die Auslösung der Airbags wird auf den Abschnitt
“Auslösekriterien des Insassen-Rückhaltesystems” verwiesen (Seite 2-62 ).


Seitenairbags
Die Seitenairbags be¿ nden sich in den Vordersitzlehnen auf der Außenseite.
Bei einem stärkeren Seitenaufprall sprechen die Airbagsensoren an und der Seitenairbag auf
der Aufprallseite wird sofort aufgeblasen. Der Seitenairbag wird sofort zur Verminderung
von Verletzungen aufgeblasen, wenn der Fahrer bzw. der Beifahrer mit der Brust gegen
Innenteile, wie die Tür oder das Fenster prallt.
Für weitere Einzelheiten über die Auslösung der Airbags wird auf den Abschnitt
“Auslösekriterien des Insassen-Rückhaltesystems” verwiesen (Seite 2-62 ).






2–61
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme
Kopf-Schulter-Airbags
Die Kopf-Schulter-Airbags be¿ nden sich in den vorderen und hinteren Fenstersäulen und in
der Dachkante auf beiden Seiten.
Bei einem stärkeren Seitenlaufprall sprechen die Airbagsensoren an und der Kopf-Schulter-
Airbag wird sofort zur Verminderung von Verletzungen aufgeblasen, wenn der Beifahrer mit
dem Kopf gegen Innenteile, wie die Tür oder das Fenster prallt.
Für weitere Einzelheiten über die Auslösung der Airbags wird auf den Abschnitt
“Auslösekriterien des Insassen-Rückhaltesystems” verwiesen (Seite 2-62 ).


Es werden nur die Seiten- und
Kopf-Schulter-Airbags auf der Aufprallseite
ausgelöst.

Warnleuchte/Signal
Eine Systemstörung und der Betriebszustand werden durch eine Warnung angezeigt.
Siehe “Warn- und Anzeigeleuchten” auf Seite 4-52 .
Siehe “Airbag/Vordersitzgurtstraffer-Warnsignal” auf Seite 7-60 .

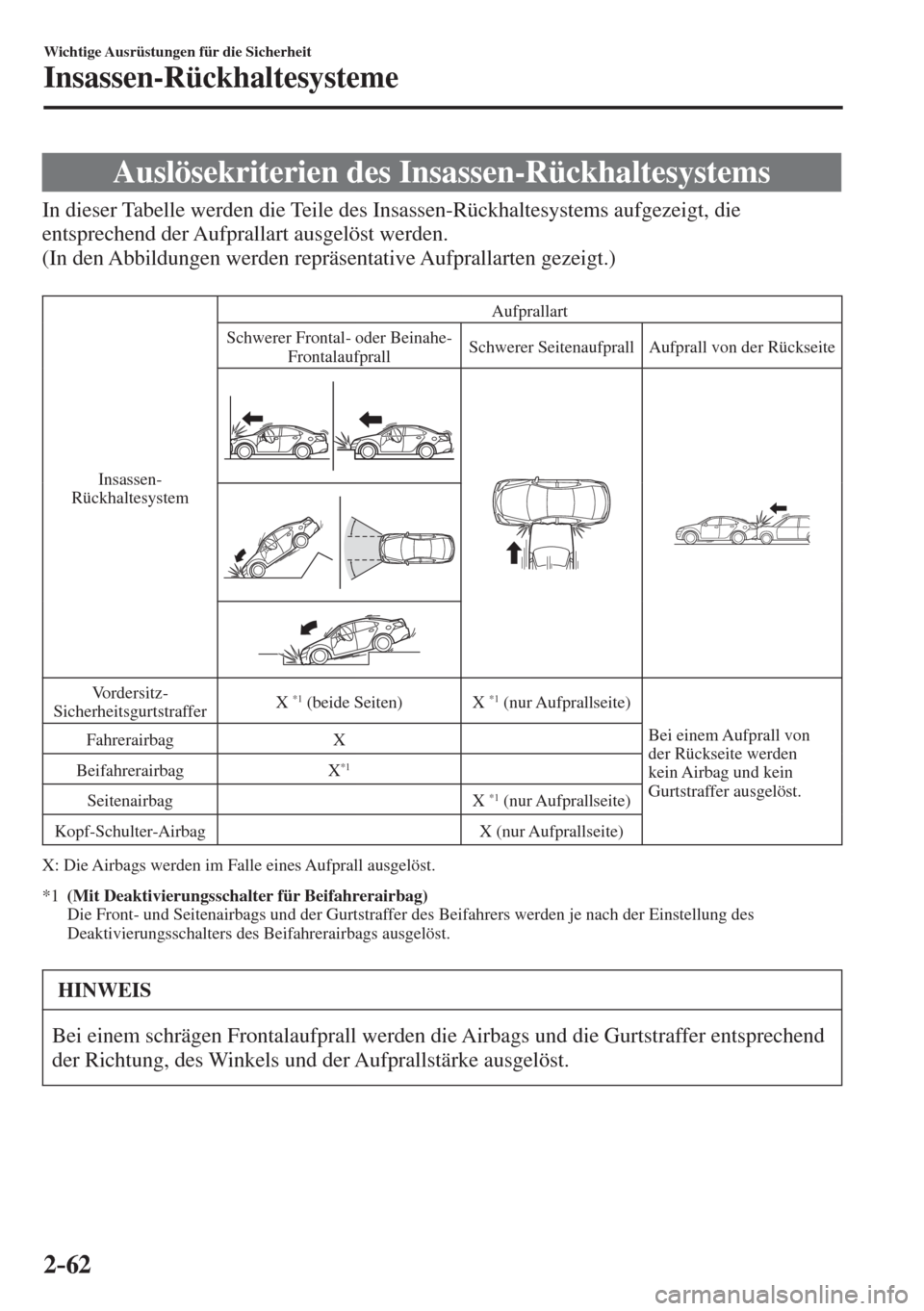

2–62
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme
Auslösekriterien des Insassen-Rückhaltesystems
In dieser Tabelle werden die Teile des Insassen-Rückhaltesystems aufgezeigt, die
entsprechend der Aufprallart ausgelöst werden.
(In den Abbildungen werden repräsentative Aufprallarten gezeigt.)

Insassen-
Rückhaltesystem Aufprallart
Schwerer Frontal- oder Beinahe-
Frontalaufprall Schwerer Seitenaufprall Aufprall von der Rückseite








Vordersitz-
Sicherheitsgurtstraffer X
*1 (beide Seiten) X *1 (nur Aufprallseite)
Bei einem Aufprall von
der Rückseite werden
kein Airbag und kein
Gurtstraffer ausgelöst. Fahrerairbag X
Beifahrerairbag X
*1
Seitenairbag X
*1 (nur Aufprallseite)
Kopf-Schulter-Airbag X (nur Aufprallseite)
X: Die Airbags werden im Falle eines Aufprall ausgelöst. *1 (Mit Deaktivierungsschalter für Beifahrerairbag)
Die Front- und Seitenairbags und der Gurtstraffer des Beifahrers werden je nach der Einstellung des
Deaktivierungsschalters des Beifahrerairbags ausgelöst.

HINWEIS
Bei einem schrägen Frontalaufprall werden die Airbags und die Gurtstraffer entsprechend
der Richtung, des Winkels und der Aufprallstärke ausgelöst.


2–63
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme
Grenzfälle für die Auslösung der Airbags
Bei einem schweren Aufprall wie obenstehend in “Auslösekriterien des Insassen-
Rückhaltesystems” beschrieben wird das Insassen-Rückhaltesystem ausgelöst. In gewissen
Fällen kann das Insassen-Rückhaltesystem je nach Art und Stärke des Aufpralls nicht
ausgelöst werden.

Grenzfälle für die Erfassung eines Frontal- oder Beinahe-Frontalaufpralls:
Die folgenden Abbildungen zeigen Beispiele von Frontal- oder Beinahe-Frontalaufprällen,
in welchen der Aufprall für die Auslösung des Insassen-Rückhaltesystems nicht richtig
erfasst werden kann.


Aufprall gegen einen Baum oder Pfostenschräger Frontalaufprall



Auffahrunfall oder Aufprall gegen die
Hinterseite eines Lastwagens




2–64
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme
Grenzfälle für die Erfassung eines Seitenaufpralls:
Die folgenden Abbildungen zeigen Beispiele von Seitenaufprällen, in welchen der Aufprall
für die Auslösung des Insassen-Rückhaltesystems nicht richtig erfasst werden kann.


seitlicher Aufprall gegen einen Baum oder
Pfostenseitlicher Aufprall eines zweirädrigen
Fahrzeugs



Überschlagen

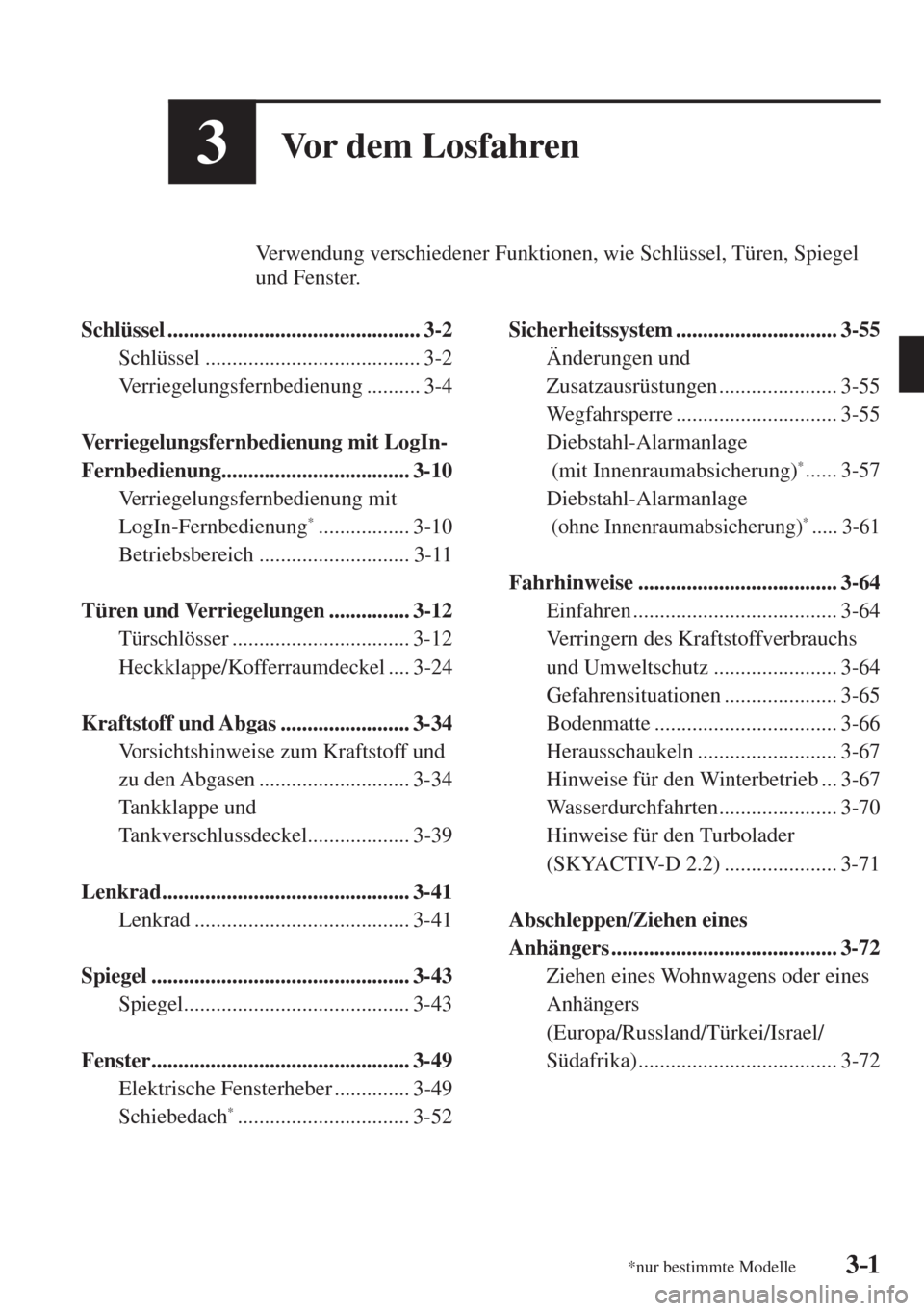

3–1*nur bestimmte Modelle3–1
3Vor dem Losfahren
Verwendung verschiedener Funktionen, wie Schlüssel, Türen, Spiegel
und Fenster.

Schlüssel ............................................... 3-2
Schlüssel ........................................ 3-2
Verriegelungsfernbedienung .......... 3-4

Verriegelungsfernbedienung mit LogIn-
Fernbedienung................................... 3-10
Verriegelungsfernbedienung mit
LogIn-Fernbedienung
* ................. 3-10
Betriebsbereich ............................ 3-11

Türen und Verriegelungen ............... 3-12
Türschlösser ................................. 3-12
Heckklappe/Kofferraumdeckel .... 3-24

Kraftstoff und Abgas ........................ 3-34
Vorsichtshinweise zum Kraftstoff und
zu den Abgasen ............................ 3-34
Tankklappe und
Tankverschlussdeckel ................... 3-39

Lenkrad .............................................. 3-41
Lenkrad ........................................ 3-41

Spiegel ................................................ 3-43
Spiegel .......................................... 3-43

Fenster ................................................ 3-49
Elektrische Fensterheber .............. 3-49
Schiebedach
* ................................ 3-52
Sicherheitssystem .............................. 3-55
Änderungen und
Zusatzausrüstungen ...................... 3-55
Wegfahrsperre .............................. 3-55
Diebstahl-Alarmanlage
(mit Innenraumabsicherung)
* ...... 3-57
Diebstahl-Alarmanlage
(ohne Innenraumabsicherung) * ..... 3-61

Fahrhinweise ..................................... 3-64
Einfahren ...................................... 3-64
Verringern des Kraftstoffverbrauchs
und Umweltschutz ....................... 3-64
Gefahrensituationen ..................... 3-65
Bodenmatte .................................. 3-66
Herausschaukeln .......................... 3-67
Hinweise für den Winterbetrieb ... 3-67
Wasserdurchfahrten ...................... 3-70
Hinweise für den Turbolader
(SKYACTIV-D 2.2) ..................... 3-71

Abschleppen/Ziehen eines
Anhängers .......................................... 3-72
Ziehen eines Wohnwagens oder eines
Anhängers
(Europa/Russland/Türkei/Israel/
Südafrika) ..................................... 3-72

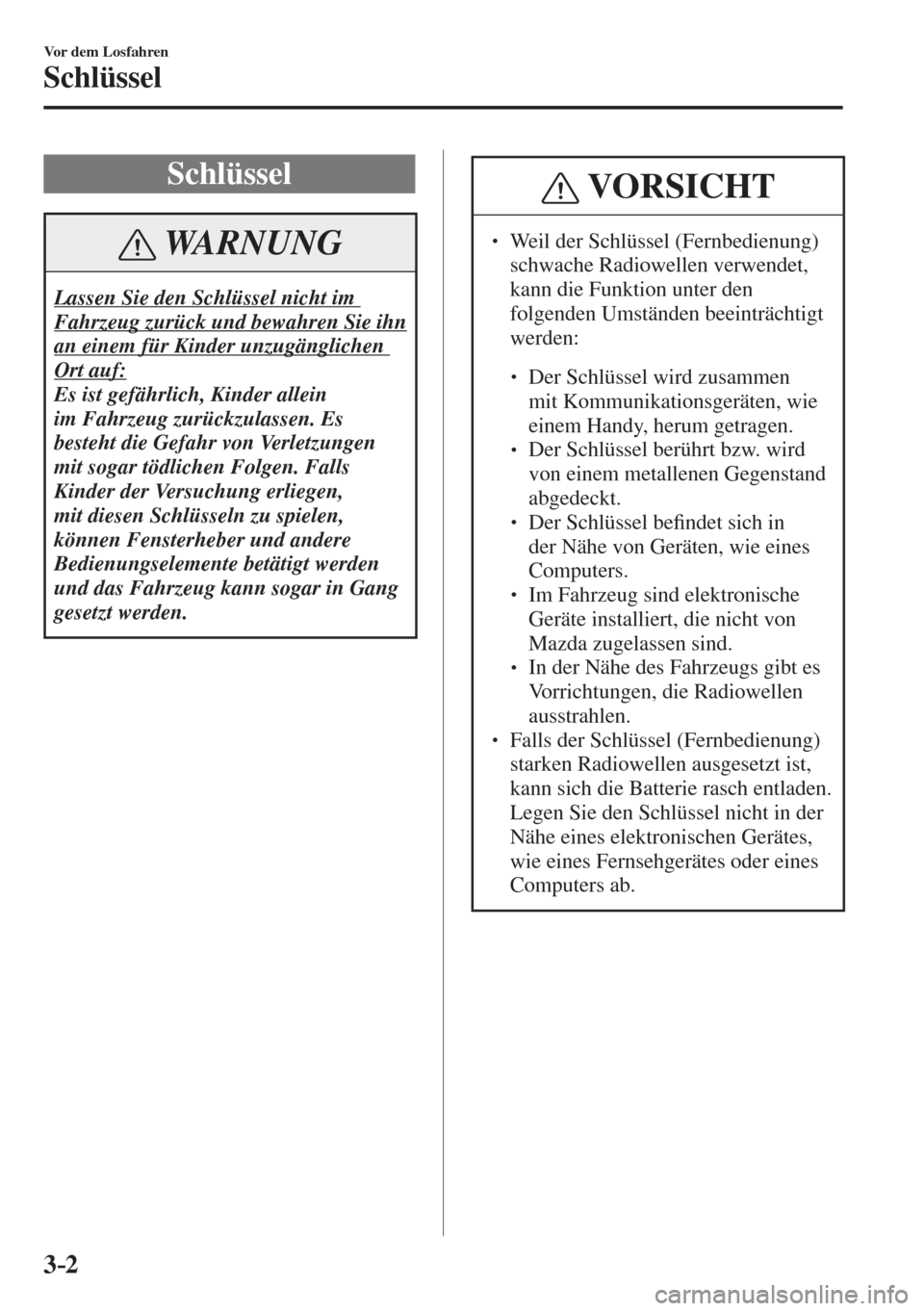

3–2
Vor dem Losfahren
Schlüssel
Schlüssel
WARNUNG
Lassen Sie den Schlüssel nicht im
Fahrzeug zurück und bewahren Sie ihn
an einem für Kinder unzugänglichen
Ort auf:
Es ist gefährlich, Kinder allein
im Fahrzeug zurückzulassen. Es
besteht die Gefahr von Verletzungen
mit sogar tödlichen Folgen. Falls
Kinder der Versuchung erliegen,
mit diesen Schlüsseln zu spielen,
können Fensterheber und andere
Bedienungselemente betätigt werden
und das Fahrzeug kann sogar in Gang
gesetzt werden.
VORSICHT
  Weil der Schlüssel (Fernbedienung)
schwache Radiowellen verwendet,
kann die Funktion unter den
folgenden Umständen beeinträchtigt
werden:



 Der Schlüssel wird zusammen
mit Kommunikationsgeräten, wie
einem Handy, herum getragen.



 Der Schlüssel berührt bzw. wird
von einem metallenen Gegenstand
abgedeckt.



 Der Schlüssel be¿ ndet sich in
der Nähe von Geräten, wie eines
Computers.



 Im Fahrzeug sind elektronische
Geräte installiert, die nicht von
Mazda zugelassen sind.



 In der Nähe des Fahrzeugs gibt es
Vorrichtungen, die Radiowellen
ausstrahlen.

 Falls der Schlüssel (Fernbedienung)
starken Radiowellen ausgesetzt ist,
kann sich die Batterie rasch entladen.
Legen Sie den Schlüssel nicht in der
Nähe eines elektronischen Gerätes,
wie eines Fernsehgerätes oder eines
Computers ab.

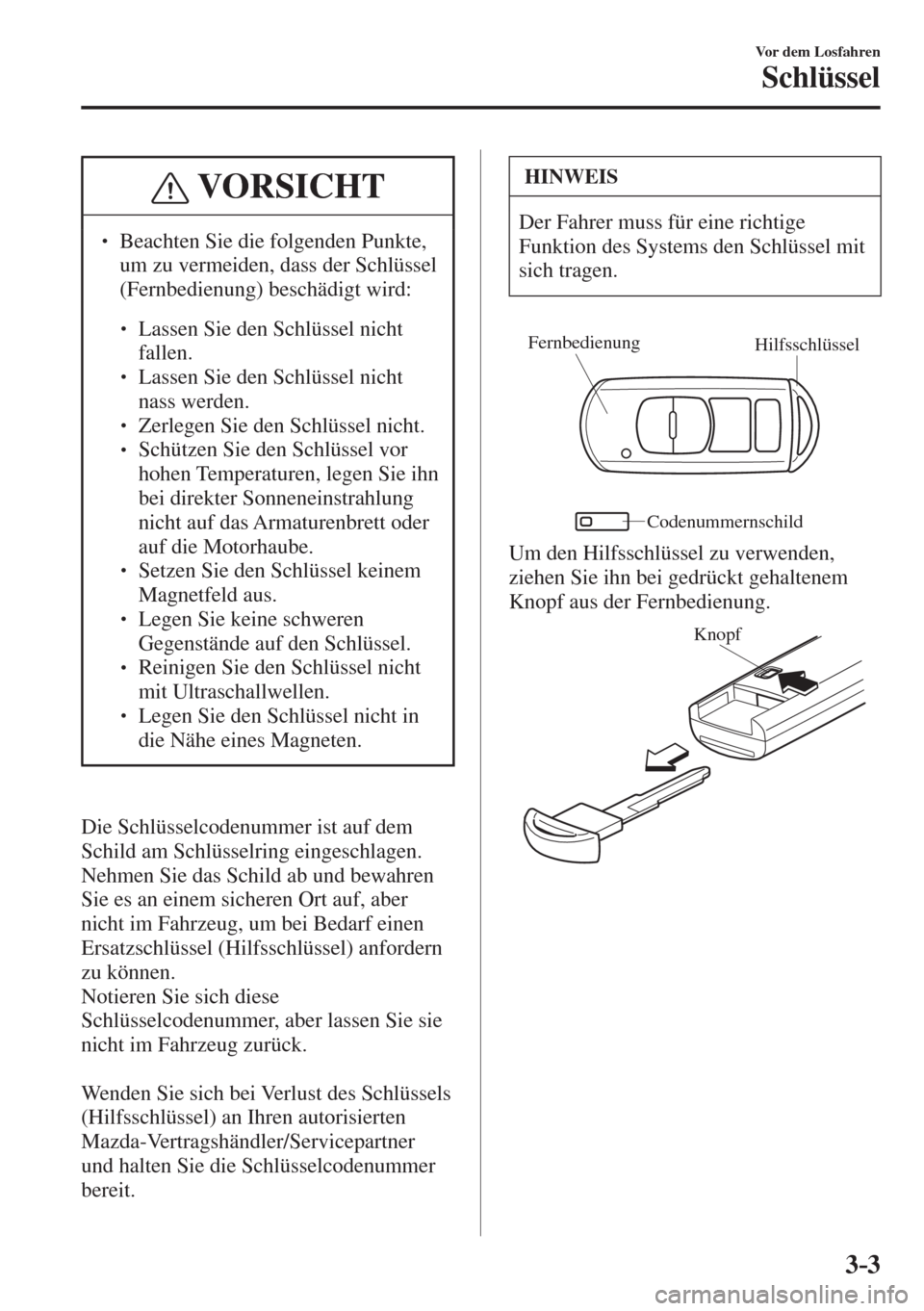

3–3
Vor dem Losfahren
Schlüssel
VORSICHT
  Beachten Sie die folgenden Punkte,
um zu vermeiden, dass der Schlüssel
(Fernbedienung) beschädigt wird:



 Lassen Sie den Schlüssel nicht
fallen.



 Lassen Sie den Schlüssel nicht
nass werden.



 Zerlegen Sie den Schlüssel nicht.



 Schützen Sie den Schlüssel vor
hohen Temperaturen, legen Sie ihn
bei direkter Sonneneinstrahlung
nicht auf das Armaturenbrett oder
auf die Motorhaube.



 Setzen Sie den Schlüssel keinem
Magnetfeld aus.



 Legen Sie keine schweren
Gegenstände auf den Schlüssel.



 Reinigen Sie den Schlüssel nicht
mit Ultraschallwellen.



 Legen Sie den Schlüssel nicht in
die Nähe eines Magneten.

Die Schlüsselcodenummer ist auf dem
Schild am Schlüsselring eingeschlagen.
Nehmen Sie das Schild ab und bewahren
Sie es an einem sicheren Ort auf, aber
nicht im Fahrzeug, um bei Bedarf einen
Ersatzschlüssel (Hilfsschlüssel) anfordern
zu können.
Notieren Sie sich diese
Schlüsselcodenummer, aber lassen Sie sie
nicht im Fahrzeug zurück.

Wenden Sie sich bei Verlust des Schlüssels
(Hilfsschlüssel) an Ihren autorisierten
Mazda-Vertragshändler/Servicepartner
und halten Sie die Schlüsselcodenummer
bereit.
HINWEIS
Der Fahrer muss für eine richtige
Funktion des Systems den Schlüssel mit
sich tragen.

Hilfsschlüssel Fernbedienung
Codenummernschild

Um den Hilfsschlüssel zu verwenden,
ziehen Sie ihn bei gedrückt gehaltenem
Knopf aus der Fernbedienung.

Knopf

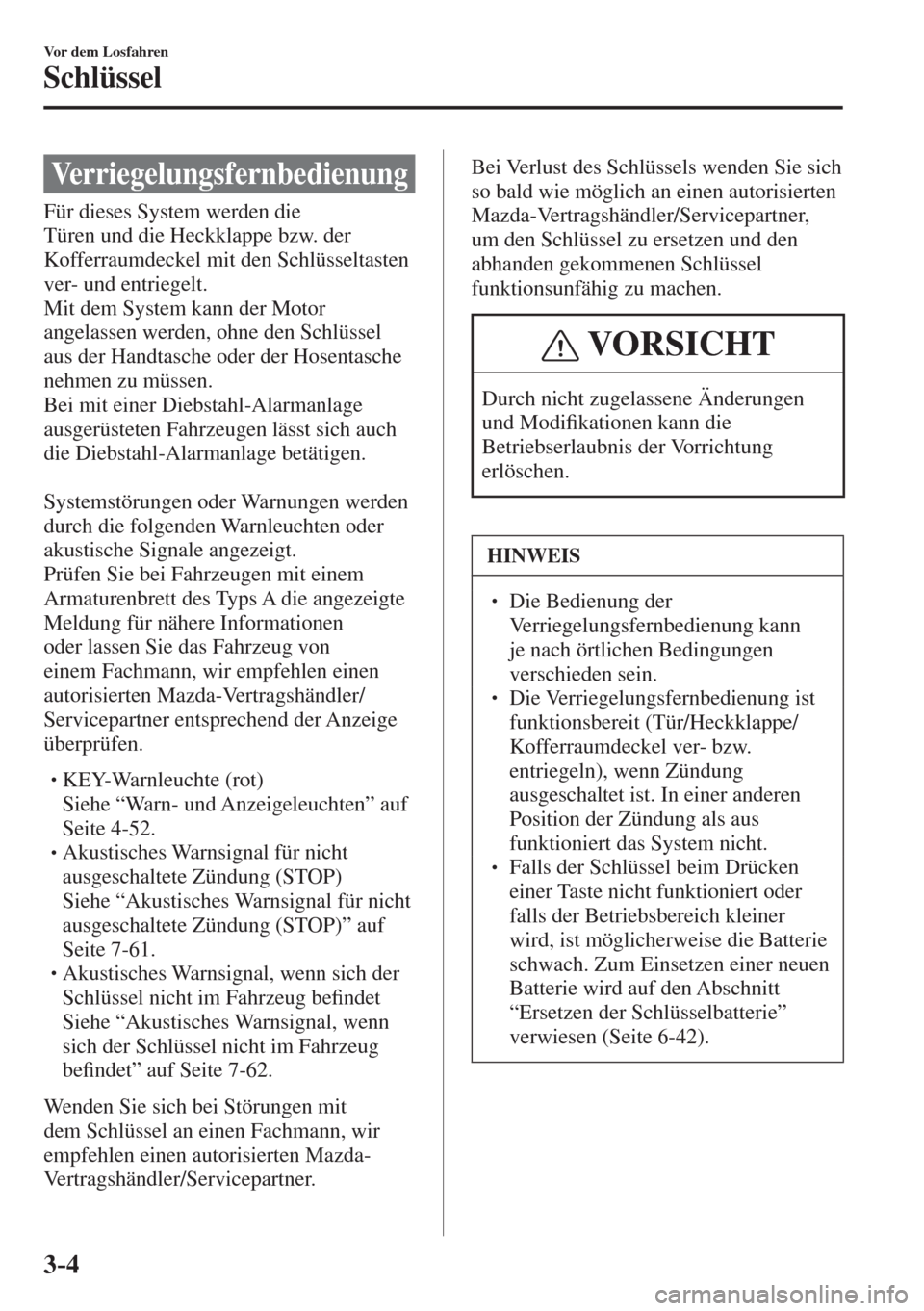

3–4
Vor dem Losfahren
Schlüssel
Verriegelungsfernbedienung
Für dieses System werden die
Türen und die Heckklappe bzw. der
Kofferraumdeckel mit den Schlüsseltasten
ver- und entriegelt.
Mit dem System kann der Motor
angelassen werden, ohne den Schlüssel
aus der Handtasche oder der Hosentasche
nehmen zu müssen.
Bei mit einer Diebstahl-Alarmanlage
ausgerüsteten Fahrzeugen lässt sich auch
die Diebstahl-Alarmanlage betätigen.

Systemstörungen oder Warnungen werden
durch die folgenden Warnleuchten oder
akustische Signale angezeigt.
Prüfen Sie bei Fahrzeugen mit einem
Armaturenbrett des Typs A die angezeigte
Meldung für nähere Informationen
oder lassen Sie das Fahrzeug von
einem Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner entsprechend der Anzeige
überprüfen.



 KEY-Warnleuchte (rot)
 Siehe “Warn- und Anzeigeleuchten” auf
Seite 4-52 .



 Akustisches Warnsignal für nicht
ausgeschaltete Zündung (STOP)
  Siehe “Akustisches Warnsignal für nicht
ausgeschaltete Zündung (STOP)” auf
Seite 7-61 .



 Akustisches Warnsignal, wenn sich der
Schlüssel nicht im Fahrzeug be¿ ndet

 Siehe “Akustisches Warnsignal, wenn
sich der Schlüssel nicht im Fahrzeug
be¿ ndet” auf Seite 7-62 .

Wenden Sie sich bei Störungen mit
dem Schlüssel an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Bei Verlust des Schlüssels wenden Sie sich
so bald wie möglich an einen autorisierten
Mazda-Vertragshändler/Servicepartner,
um den Schlüssel zu ersetzen und den
abhanden gekommenen Schlüssel
funktionsunfähig zu machen.
VORSICHT
Durch nicht zugelassene Änderungen
und Modi¿ kationen kann die
Betriebserlaubnis der Vorrichtung
erlöschen.
HINWEIS
  Die Bedienung der
Verriegelungsfernbedienung kann
je nach örtlichen Bedingungen
verschieden sein.
  Die Verriegelungsfernbedienung ist
funktionsbereit (Tür/Heckklappe/
Kofferraumdeckel ver- bzw.
entriegeln), wenn Zündung
ausgeschaltet ist. In einer anderen
Position der Zündung als aus
funktioniert das System nicht.
  Falls der Schlüssel beim Drücken
einer Taste nicht funktioniert oder
falls der Betriebsbereich kleiner
wird, ist möglicherweise die Batterie
schwach. Zum Einsetzen einer neuen
Batterie wird auf den Abschnitt
“Ersetzen der Schlüsselbatterie”
verwiesen (Seite 6-42 ).
