MAZDA MODEL 6 2016 Instrukcja Obsługi (in Polish)

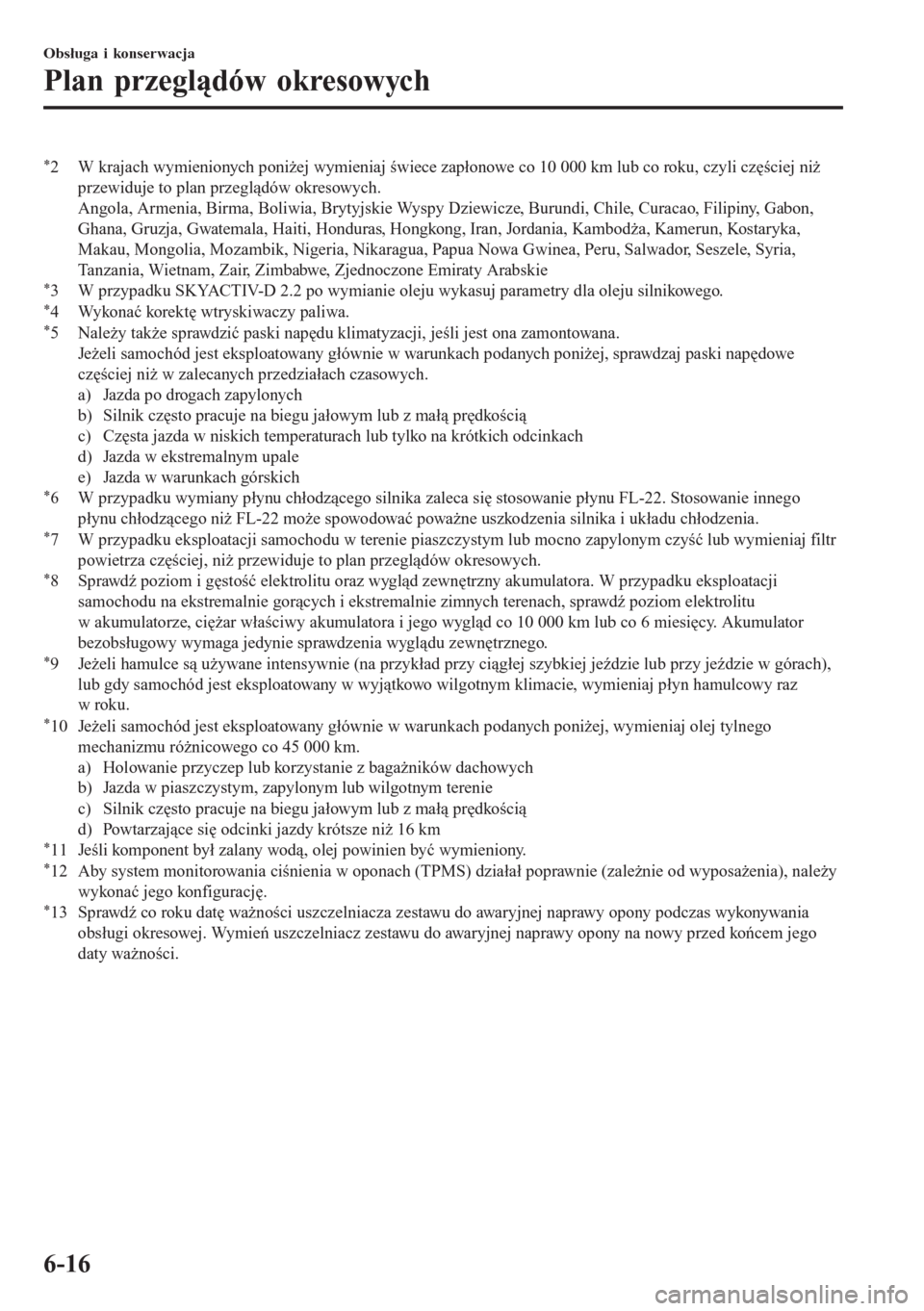

*2 W krajach wymienionych poniżej wymieniaj świece zapłonowe co 10 000 km lub co roku, czyli częściej niż
przewiduje to plan przeglądów okresowych.
Angola, Armenia, Birma, Boliwia, Brytyjskie Wyspy Dziewicze, Burundi, Chile, Curacao, Filipiny, Gabon,
Ghana, Gruzja, Gwatemala, Haiti, Honduras, Hongkong, Iran, Jordania, Kambodża, Kamerun, Kostaryka,
Makau, Mongolia, Mozambik, Nigeria, Nikaragua, Papua Nowa Gwinea, Peru, Salwador, Seszele, Syria,
Tanzania, Wietnam, Zair, Zimbabwe, Zjednoczone Emiraty Arabskie
*3 W przypadku SKYACTIV-D 2.2 po wymianie oleju wykasuj parametry dla oleju silnikowego.*4 Wykonać korektę wtryskiwaczy paliwa.*5 Należy także sprawdzić paski napędu klimatyzacji, jeśli jest ona zamontowana.
Jeżeli samochód jest eksploatowany głównie w warunkach podanych poniżej, sprawdzaj paski napędowe
częściej niż w zalecanych przedziałach czasowych.
a) Jazda po drogach zapylonych
b) Silnik często pracuje na biegu jałowym lub z małą prędkością
c) Częsta jazda w niskich temperaturach lub tylko na krótkich odcinkach
d) Jazda w ekstremalnym upale
e) Jazda w warunkach górskich
*6 W przypadku wymiany płynu chłodzącego silnika zaleca się stosowanie płynu FL-22. Stosowanie innego
płynu chłodzącego niż FL-22 może spowodować poważne uszkodzenia silnika i układu chłodzenia.
*7 W przypadku eksploatacji samochodu w terenie piaszczystym lub mocno zapylonym czyść lub wymieniaj filtr
powietrza częściej, niż przewiduje to plan przeglądów okresowych.
*8 Sprawdź poziom i gęstość elektrolitu oraz wygląd zewnętrzny akumulatora. W przypadku eksploatacji
samochodu na ekstremalnie gorących i ekstremalnie zimnych terenach, sprawdź poziom elektrolitu
w akumulatorze, ciężar właściwy akumulatora i jego wygląd co 10 000 km lub co 6 miesięcy. Akumulator
bezobsługowy wymaga jedynie sprawdzenia wyglądu zewnętrznego.
*9 Jeżeli hamulce są używane intensywnie (na przykład przy ciągłej szybkiej jeździe lub przy jeździe w górach),
lub gdy samochód jest eksploatowany w wyjątkowo wilgotnym klimacie, wymieniaj płyn hamulcowy raz
w roku.
*10 Jeżeli samochód jest eksploatowany głównie w warunkach podanych poniżej, wymieniaj olej tylnego
mechanizmu różnicowego co 45 000 km.
a) Holowanie przyczep lub korzystanie z bagażników dachowych
b) Jazda w piaszczystym, zapylonym lub wilgotnym terenie
c) Silnik często pracuje na biegu jałowym lub z małą prędkością
d) Powtarzające się odcinki jazdy krótsze niż 16 km
*11 Jeśli komponent był zalany wodą, olej powinien być wymieniony.*12 Aby system monitorowania ciśnienia w oponach (TPMS) działał poprawnie (zależnie od wyposażenia), należy
wykonać jego konfigurację.
*13 Sprawdź co roku datę ważności uszczelniacza zestawu do awaryjnej naprawy opony podczas wykonywania
obsługi okresowej. Wymień uszczelniacz zestawu do awaryjnej naprawy opony na nowy przed końcem jego
daty ważności.
Obsługa i konserwacja
Plan przeglądów okresowych
6-16

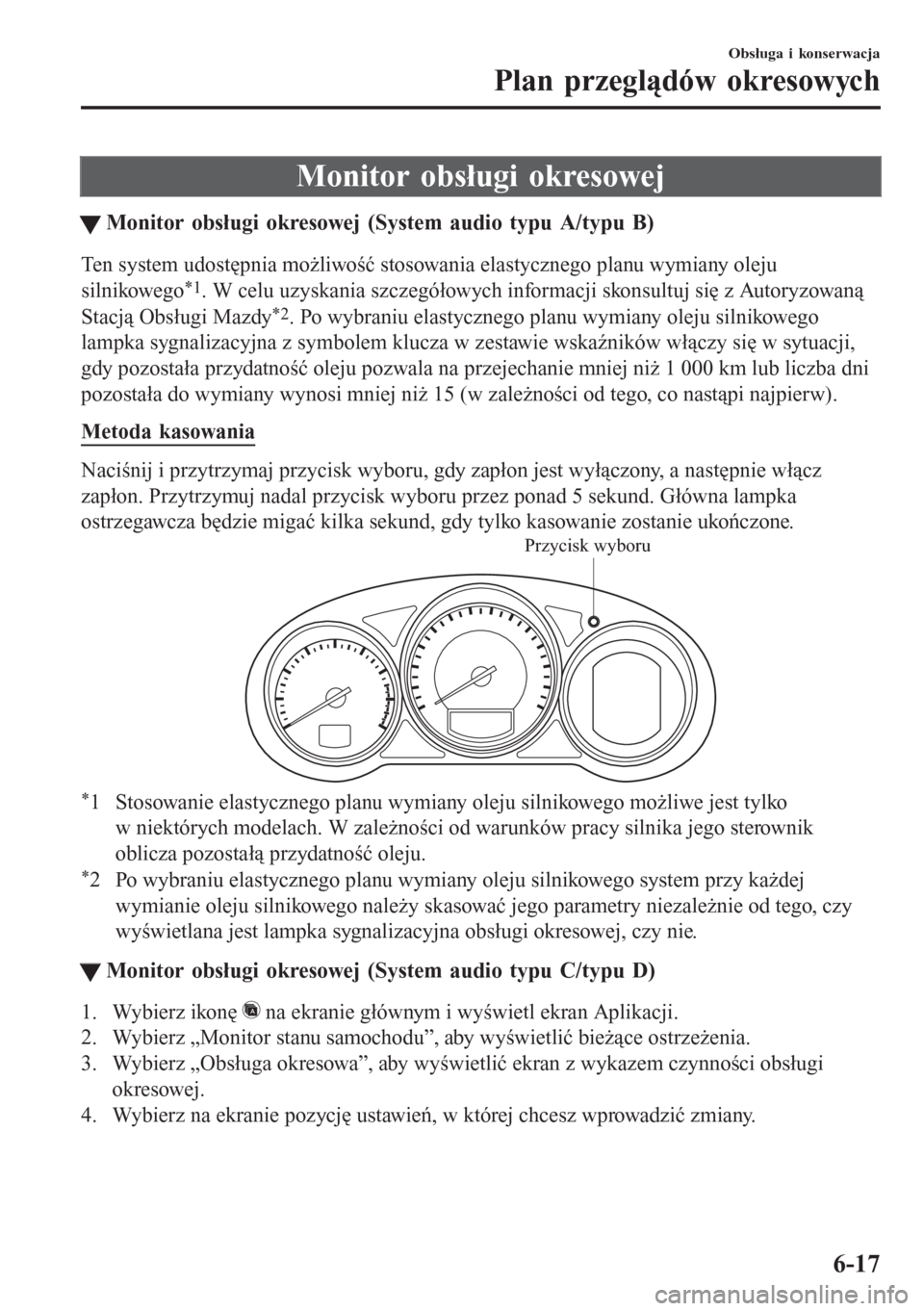

Monitor obsługi okresowej
tMonitor obs›ugi okresowej (System audio typu A/typu B)
Ten system udostępnia możliwość stosowania elastycznego planu wymiany oleju
silnikowego*1. W celu uzyskania szczegółowych informacji skonsultuj się z Autoryzowaną
Stacją Obsługi Mazdy
*2. Po wybraniu elastycznego planu wymiany oleju silnikowego
lampka sygnalizacyjna z symbolem klucza w zestawie wskaźników włączy się w sytuacji,
gdy pozostała przydatność oleju pozwala na przejechanie mniej niż 1 000 km lub liczba dni
pozostała do wymiany wynosi mniej niż 15 (w zależności od tego, co nastąpi najpierw).
Metoda kasowania
Naciśnij i przytrzymaj przycisk wyboru, gdy zapłon jest wyłączony, a następnie włącz
zapłon. Przytrzymuj nadal przycisk wyboru przez ponad 5 sekund. Główna lampka
ostrzegawcza będzie migać kilka sekund, gdy tylko kasowanie zostanie ukończone.
Przycisk wyboru
*1 Stosowanie elastycznego planu wymiany oleju silnikowego możliwe jest tylko
w niektórych modelach. W zależności od warunków pracy silnika jego sterownik
oblicza pozostałą przydatność oleju.
*2 Po wybraniu elastycznego planu wymiany oleju silnikowego system przy każdej
wymianie oleju silnikowego należy skasować jego parametry niezależnie od tego, czy
wyświetlana jest lampka sygnalizacyjna obsługi okresowej, czy nie.
ttMonitor obsługi okresowej (System audio typu C/typu D)
1. Wybierz ikonę na ekranie głównym i wyświetl ekran Aplikacji.
2. Wybierz „Monitor stanu samochodu”, aby wyświetlić bieżące ostrzeżenia.
3. Wybierz „Obsługa okresowa”, aby wyświetlić ekran z wykazem czynności obsługi
okresowej.
4. Wybierz na ekranie pozycję ustawień, w której chcesz wprowadzić zmiany.
Obsługa i konserwacja
Plan przeglądów okresowych
6-17

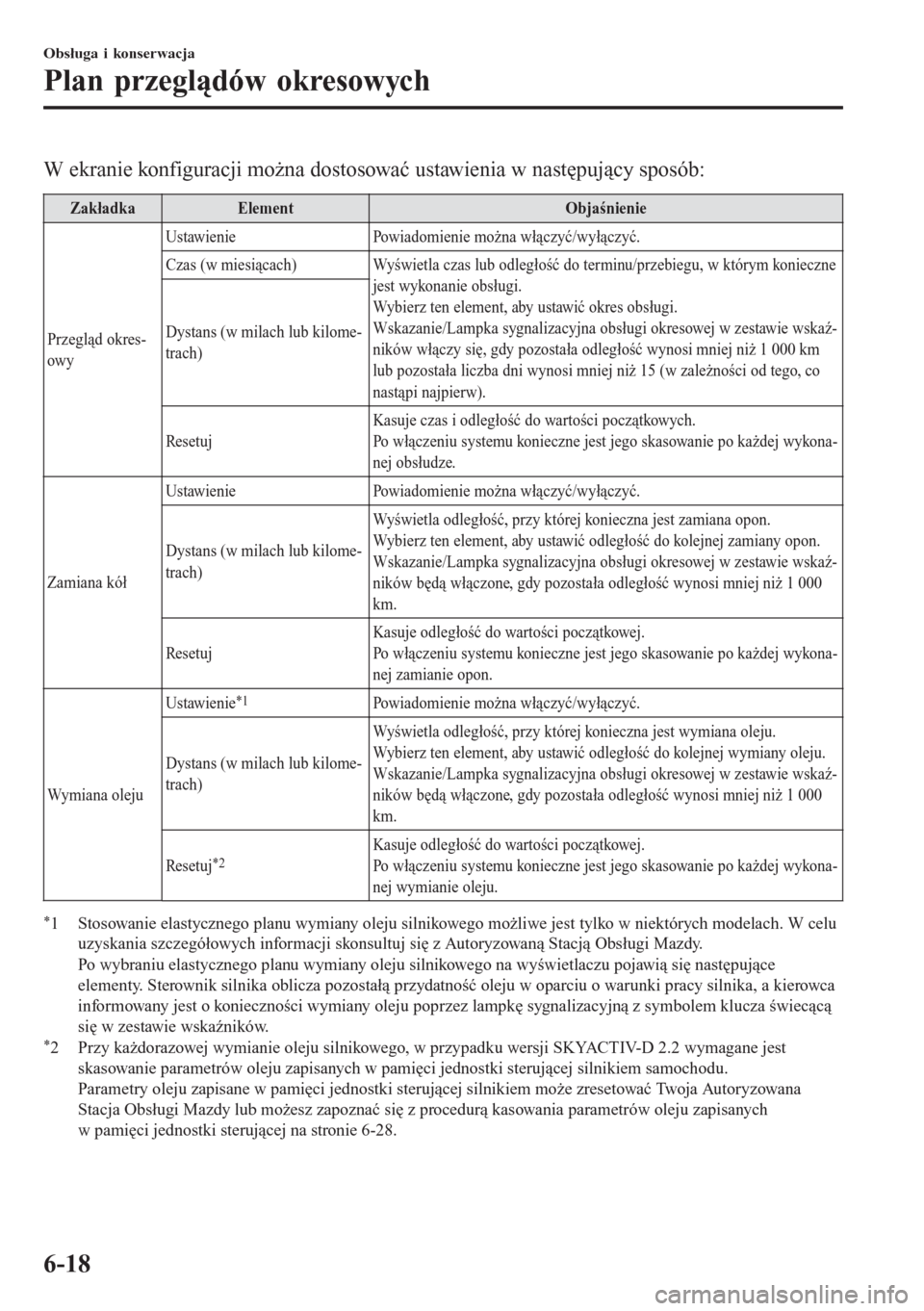

W ekranie konfiguracji można dostosować ustawienia w następujący sposób:
Zakładka Element Objaśnienie
Przegląd okres-
owyUstawienie Powiadomienie można włączyć/wyłączyć.
Czas (w miesiącach) Wyświetla czas lub odległość do terminu/przebiegu, w którym konieczne
jest wykonanie obsługi.
Wybierz ten element, aby ustawić okres obsługi.
Wskazanie/Lampka sygnalizacyjna obsługi okresowej w zestawie wskaź-
ników włączy się, gdy pozostała odległość wynosi mniej niż 1 000 km
lub pozostała liczba dni wynosi mniej niż 15 (w zależności od tego, co
nastąpi najpierw). Dystans (w milach lub kilome-
trach)
Res et u jKasuje czas i odległość do wartości początkowych.
Po włączeniu systemu konieczne jest jego skasowanie po każdej wykona-
nej obsłudze.
Zamiana kółUstawienie Powiadomienie można włączyć/wyłączyć.
Dystans (w milach lub kilome-
trach)Wyświetla odległość, przy której konieczna jest zamiana opon.
Wybierz ten element, aby ustawić odległość do kolejnej zamiany opon.
Wskazanie/Lampka sygnalizacyjna obsługi okresowej w zestawie wskaź-
ników będą włączone, gdy pozostała odległość wynosi mniej niż 1 000
km.
Res et u jKasuje odległość do wartości początkowej.
Po włączeniu systemu konieczne jest jego skasowanie po każdej wykona-
nej zamianie opon.
Wymiana olejuUstawienie
*1Powiadomienie można włączyć/wyłączyć.
Dystans (w milach lub kilome-
trach)Wyświetla odległość, przy której konieczna jest wymiana oleju.
Wybierz ten element, aby ustawić odległość do kolejnej wymiany oleju.
Wskazanie/Lampka sygnalizacyjna obsługi okresowej w zestawie wskaź-
ników będą włączone, gdy pozostała odległość wynosi mniej niż 1 000
km.
Res et u j
*2Kasuje odległość do wartości początkowej.
Po włączeniu systemu konieczne jest jego skasowanie po każdej wykona-
nej wymianie oleju.
*1 Stosowanie elastycznego planu wymiany oleju silnikowego możliwe jest tylko w niektórych modelach. W celu
uzyskania szczegółowych informacji skonsultuj się z Autoryzowaną Stacją Obsługi Mazdy.
Po wybraniu elastycznego planu wymiany oleju silnikowego na wyświetlaczu pojawią się następujące
elementy. Sterownik silnika oblicza pozostałą przydatność oleju w oparciu o warunki pracy silnika, a kierowca
informowany jest o konieczności wymiany oleju poprzez lampkę sygnalizacyjną z symbolem klucza świecącą
się w zestawie wskaźników.
*2 Przy każdorazowej wymianie oleju silnikowego, w przypadku wersji SKYACTIV-D 2.2 wymagane jest
skasowanie parametrów oleju zapisanych w pamięci jednostki sterującej silnikiem samochodu.
Parametry oleju zapisane w pamięci jednostki sterującej silnikiem może zresetować Twoja Autoryzowana
Stacja Obsługi Mazdy lub możesz zapoznać się z procedurą kasowania parametrów oleju zapisanych
w pamięci jednostki sterującej na stronie 6-28.
Obsługa i konserwacja
Plan przeglądów okresowych
6-18

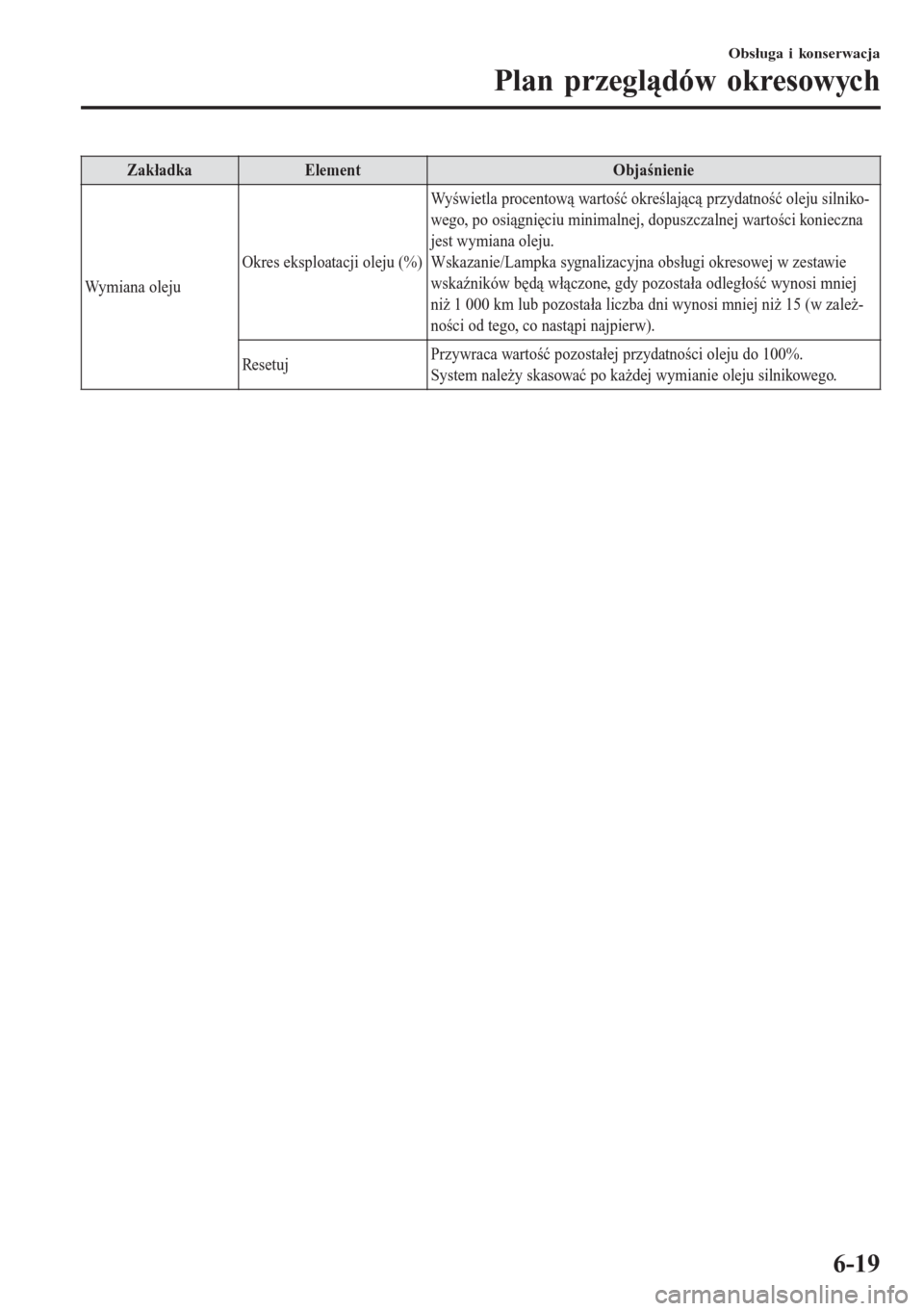

Zakładka Element Objaśnienie
Wymiana olejuOkres eksploatacji oleju (%)Wyświetla procentową wartość określającą przydatność oleju silniko-
wego, po osiągnięciu minimalnej, dopuszczalnej wartości konieczna
jest wymiana oleju.
Wskazanie/Lampka sygnalizacyjna obsługi okresowej w zestawie
wskaźników będą włączone, gdy pozostała odległość wynosi mniej
niż 1 000 km lub pozostała liczba dni wynosi mniej niż 15 (w zależ-
ności od tego, co nastąpi najpierw).
Res et u jPrzywraca wartość pozostałej przydatności oleju do 100%.
System należy skasować po każdej wymianie oleju silnikowego.
Obsługa i konserwacja
Plan przeglądów okresowych
6-19

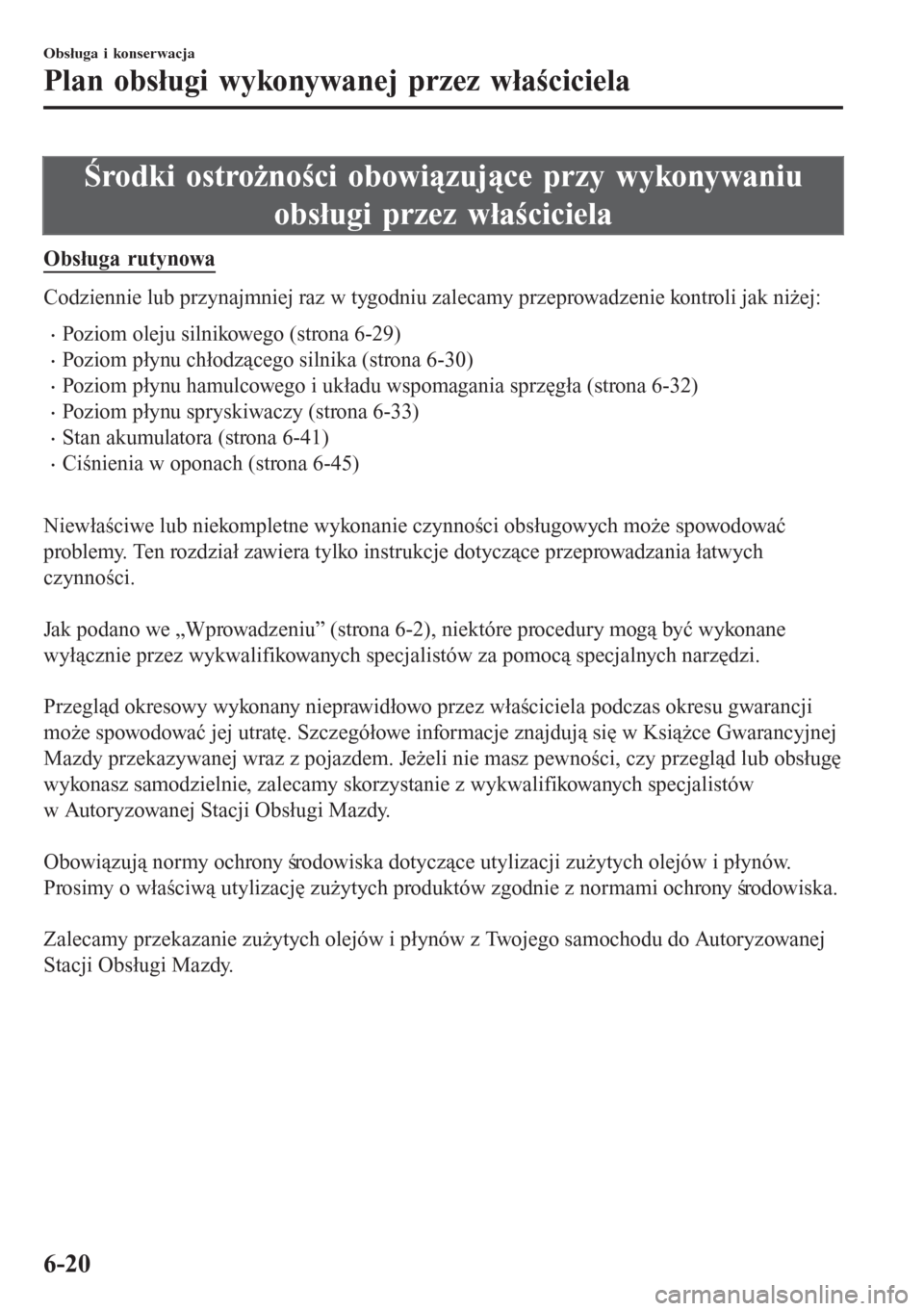

Środki ostrożności obowiązujące przy wykonywaniu
obsługi przez właściciela
Obsługa rutynowa
Codziennie lub przynajmniej raz w tygodniu zalecamy przeprowadzenie kontroli jak niżej:
•Poziom oleju silnikowego (strona 6-29)
•Poziom płynu chłodzącego silnika (strona 6-30)
•Poziom płynu hamulcowego i układu wspomagania sprzęgła (strona 6-32)
•Poziom płynu spryskiwaczy (strona 6-33)
•Stan akumulatora (strona 6-41)
•Ciśnienia w oponach (strona 6-45)

Niewłaściwe lub niekompletne wykonanie czynności obsługowych może spowodować
problemy. Ten rozdział zawiera tylko instrukcje dotyczące przeprowadzania łatwych
czynności.

Jak podano we „Wprowadzeniu” (strona 6-2), niektóre procedury mogą być wykonane
wyłącznie przez wykwalifikowanych specjalistów za pomocą specjalnych narzędzi.

Przegląd okresowy wykonany nieprawidłowo przez właściciela podczas okresu gwarancji
może spowodować jej utratę. Szczegółowe informacje znajdują się w Książce Gwarancyjnej
Mazdy przekazywanej wraz z pojazdem. Jeżeli nie masz pewności, czy przegląd lub obsługę
wykonasz samodzielnie, zalecamy skorzystanie z wykwalifikowanych specjalistów
w Autoryzowanej Stacji Obsługi Mazdy.

Obowiązują normy ochrony środowiska dotyczące utylizacji zużytych olejów i płynów.
Prosimy o właściwą utylizację zużytych produktów zgodnie z normami ochrony środowiska.

Zalecamy przekazanie zużytych olejów i płynów z Twojego samochodu do Autoryzowanej
Stacji Obsługi Mazdy.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-20

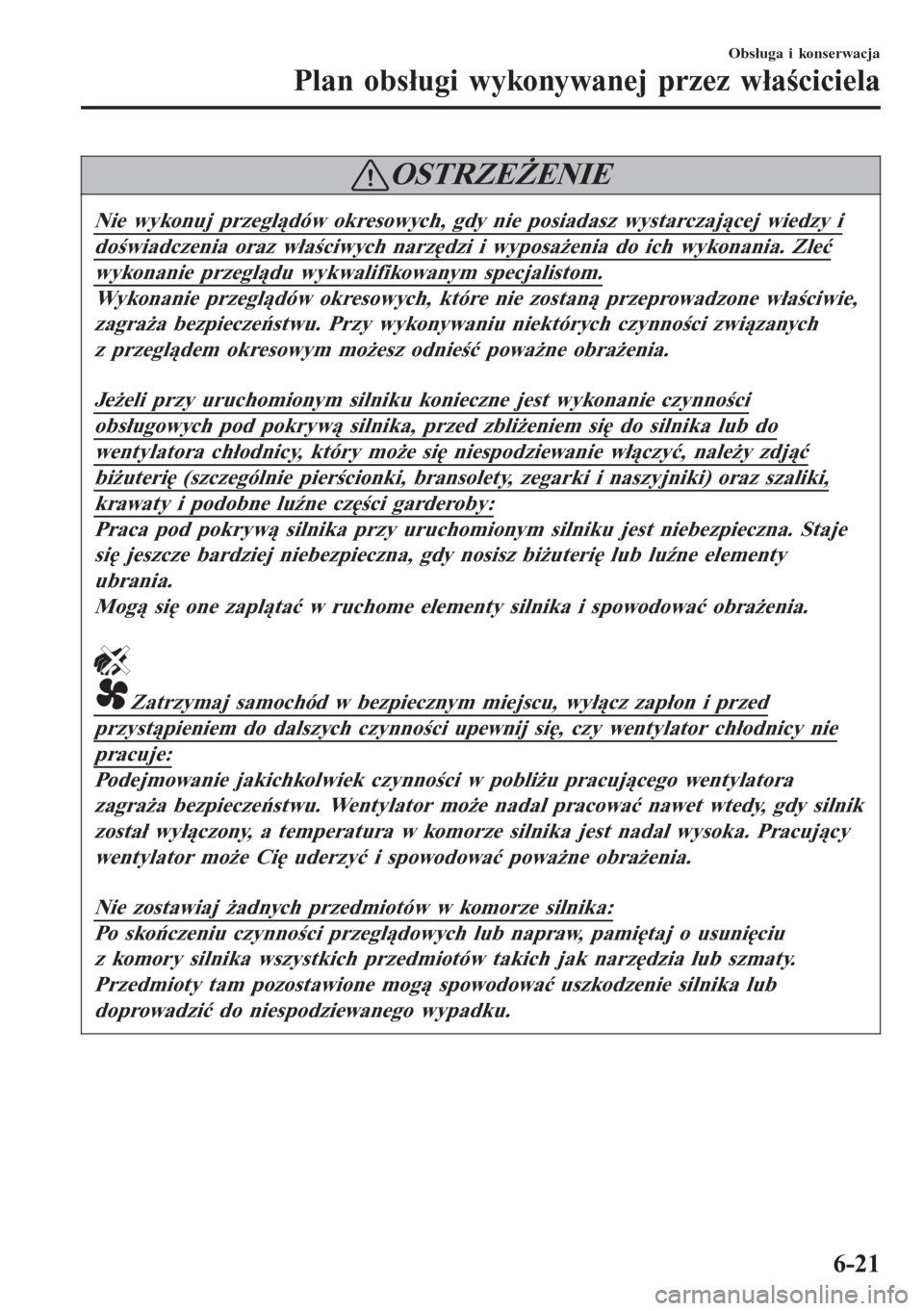

OSTRZEŻENIE
Nie wykonuj przeglądów okresowych, gdy nie posiadasz wystarczającej wiedzy i
doświadczenia oraz właściwych narzędzi i wyposażenia do ich wykonania. Zleć
wykonanie przeglądu wykwalifikowanym specjalistom.
Wykonanie przeglądów okresowych, które nie zostaną przeprowadzone właściwie,
zagraża bezpieczeństwu. Przy wykonywaniu niektórych czynności związanych
z przeglądem okresowym możesz odnieść poważne obrażenia.
Jeżeli przy uruchomionym silniku konieczne jest wykonanie czynności
obsługowych pod pokrywą silnika, przed zbliżeniem się do silnika lub do
wentylatora chłodnicy, który może się niespodziewanie włączyć, należy zdjąć
biżuterię (szczególnie pierścionki, bransolety, zegarki i naszyjniki) oraz szaliki,
krawaty i podobne luźne części garderoby:
Praca pod pokrywą silnika przy uruchomionym silniku jest niebezpieczna. Staje
się jeszcze bardziej niebezpieczna, gdy nosisz biżuterię lub luźne elementy
ubrania.
Mogą się one zaplątać w ruchome elementy silnika i spowodować obrażenia.
Zatrzymaj samochód w bezpiecznym miejscu, wyłącz zapłon i przed
przystąpieniem do dalszych czynności upewnij się, czy wentylator chłodnicy nie
pracuje:
Podejmowanie jakichkolwiek czynności w pobliżu pracującego wentylatora
zagraża bezpieczeństwu. Wentylator może nadal pracować nawet wtedy, gdy silnik
został wyłączony, a temperatura w komorze silnika jest nadal wysoka. Pracujący
wentylator może Cię uderzyć i spowodować poważne obrażenia.
Nie zostawiaj żadnych przedmiotów w komorze silnika:
Po skończeniu czynności przeglądowych lub napraw, pamiętaj o usunięciu
z komory silnika wszystkich przedmiotów takich jak narzędzia lub szmaty.
Przedmioty tam pozostawione mogą spowodować uszkodzenie silnika lub
doprowadzić do niespodziewanego wypadku.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-21

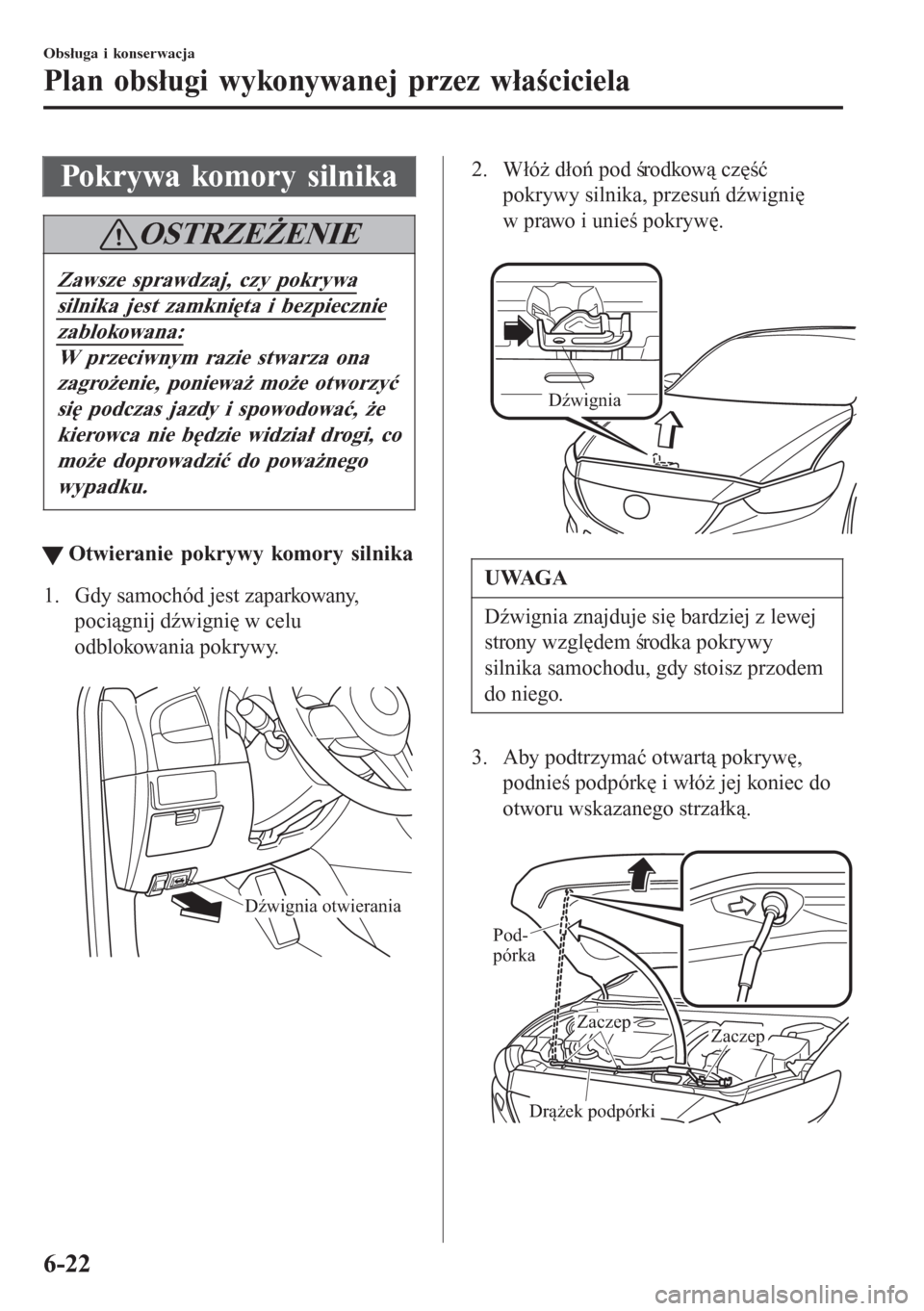

Pokrywa komory silnika
OSTRZEŻENIE
Zawsze sprawdzaj, czy pokrywa
silnika jest zamknięta i bezpiecznie
zablokowana:
W przeciwnym razie stwarza ona
zagrożenie, ponieważ może otworzyć
się podczas jazdy i spowodować, że
kierowca nie będzie widział drogi, co
może doprowadzić do poważnego
wypadku.
tOtwieranie pokrywy komory silnika
1. Gdy samochód jest zaparkowany,
pociągnij dźwignię w celu
odblokowania pokrywy.

Dźwignia otwierania
2. Włóż dłoń pod środkową część
pokrywy silnika, przesuń dźwignię
w prawo i unieś pokrywę.

Dźwignia
UWAGA
Dźwignia znajduje się bardziej z lewej
strony względem środka pokrywy
silnika samochodu, gdy stoisz przodem
do niego.
3. Aby podtrzymać otwartą pokrywę,
podnieś podpórkę i włóż jej koniec do
otworu wskazanego strzałką.

ZaczepZaczep
Drążek podpórki Pod-
pórka
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-22

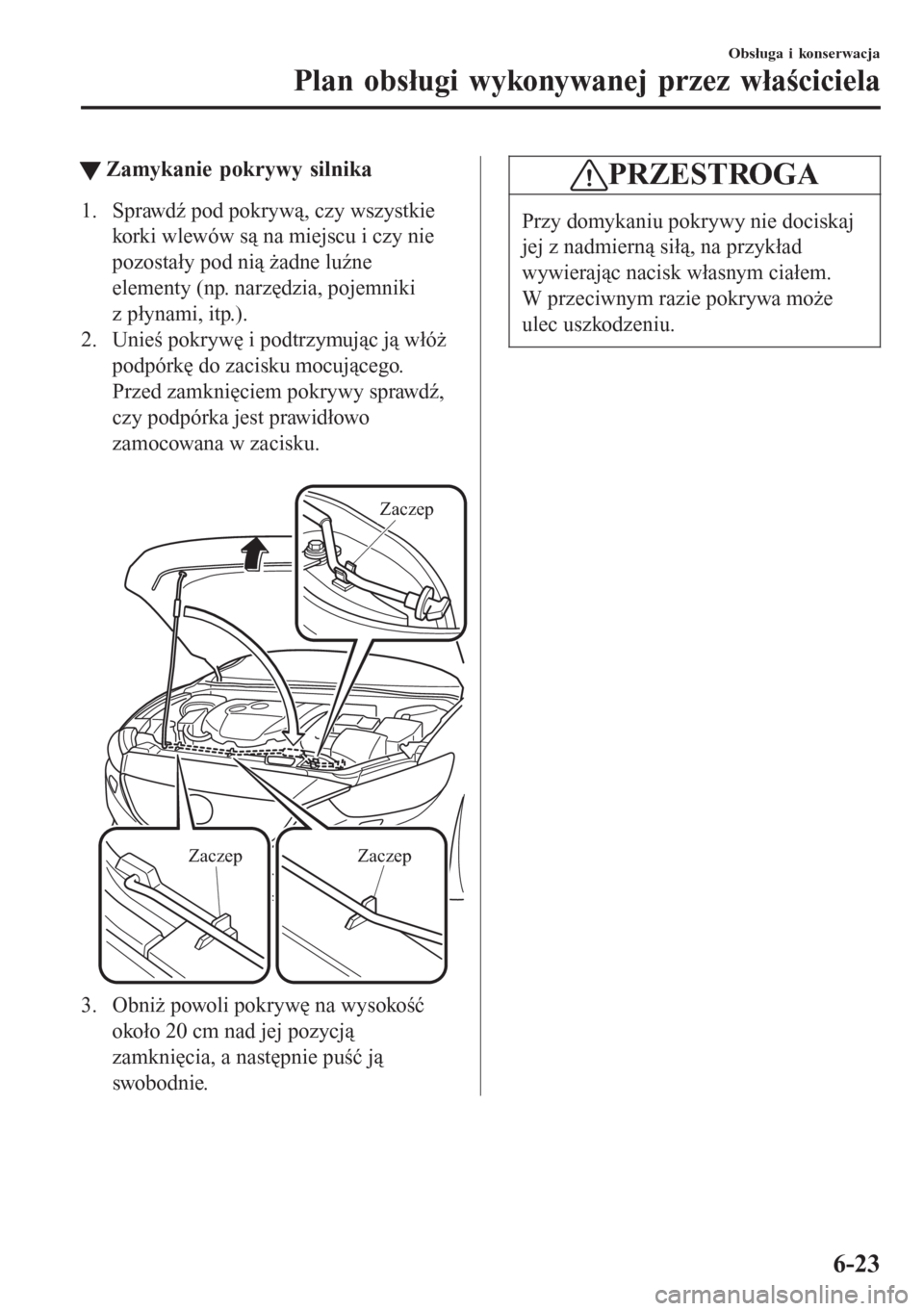

tZamykanie pokrywy silnika
1. Sprawdź pod pokrywą, czy wszystkie
korki wlewów są na miejscu i czy nie
pozostały pod nią żadne luźne
elementy (np. narzędzia, pojemniki
z płynami, itp.).
2. Unieś pokrywę i podtrzymując ją włóż
podpórkę do zacisku mocującego.
Przed zamknięciem pokrywy sprawdź,
czy podpórka jest prawidłowo
zamocowana w zacisku.

ZaczepZaczep
Zaczep
3. Obniż powoli pokrywę na wysokość
około 20 cm nad jej pozycją
zamknięcia, a następnie puść ją
swobodnie.
PRZESTROGA
Przy domykaniu pokrywy nie dociskaj
jej z nadmierną siłą, na przykład
wywierając nacisk własnym ciałem.
W przeciwnym razie pokrywa może
ulec uszkodzeniu.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-23

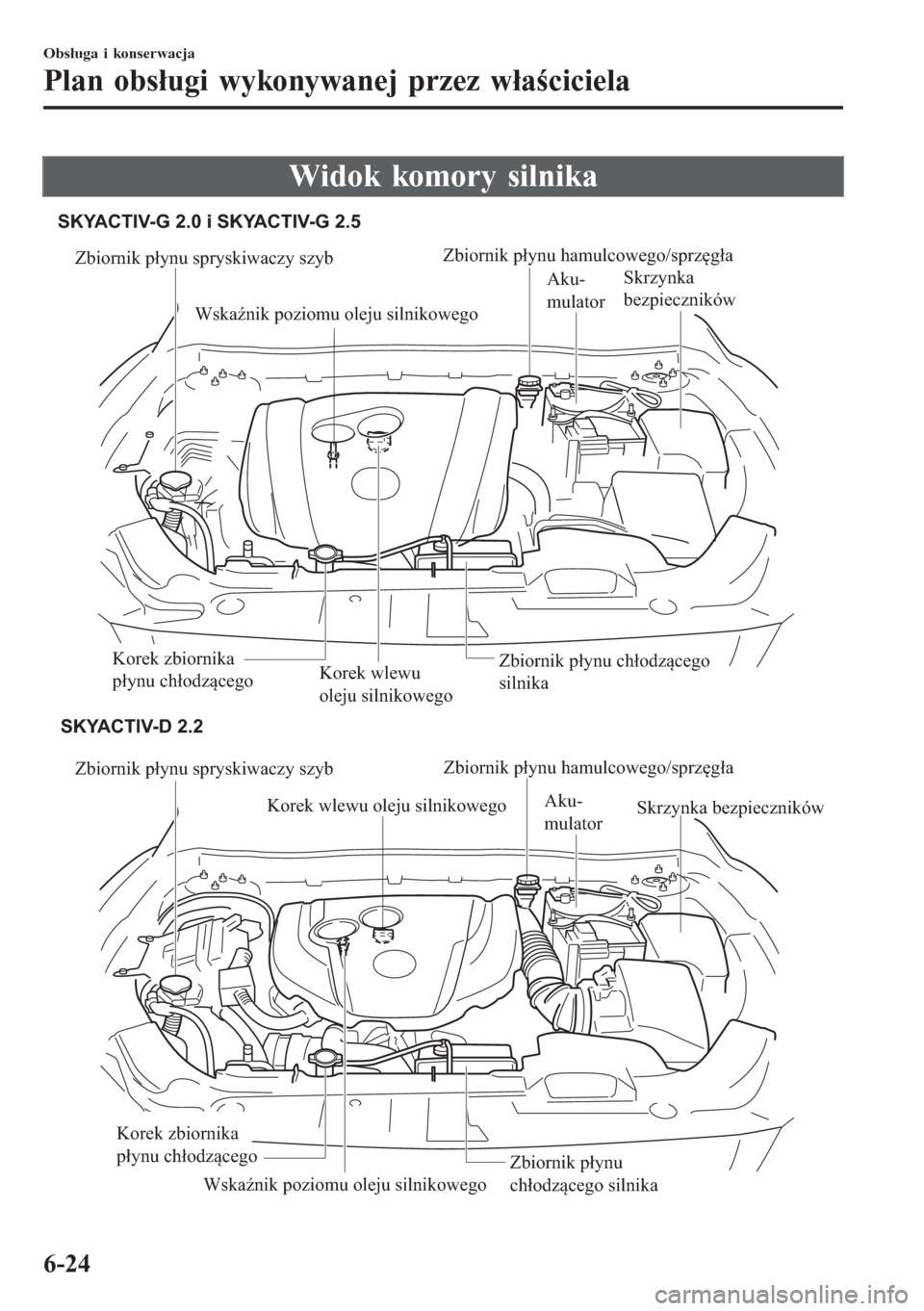

Widok komory silnika
Zbiornik płynu spryskiwaczy szyb
Korek wlewu oleju silnikowego
Wskaźnik poziomu oleju silnikowegoAku-
mulatorSkrzynka bezpieczników
Zbiornik płynu
chłodzącego silnika
Zbiornik płynu spryskiwaczy szyb
Korek wlewu
oleju silnikowegoZbiornik płynu hamulcowego/sprzęgła
Wskaźnik poziomu oleju silnikowegoAku-
mulator
Skrzynka
bezpieczników
Korek zbiornika
płynu chłodzącegoZbiornik płynu chłodzącego
silnika
SKYACTIV-D 2.2 SKYACTIV-G 2.0 i SKYACTIV-G 2.5
Zbiornik płynu hamulcowego/sprzęgła
Korek zbiornika
płynu chłodzącego
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-24

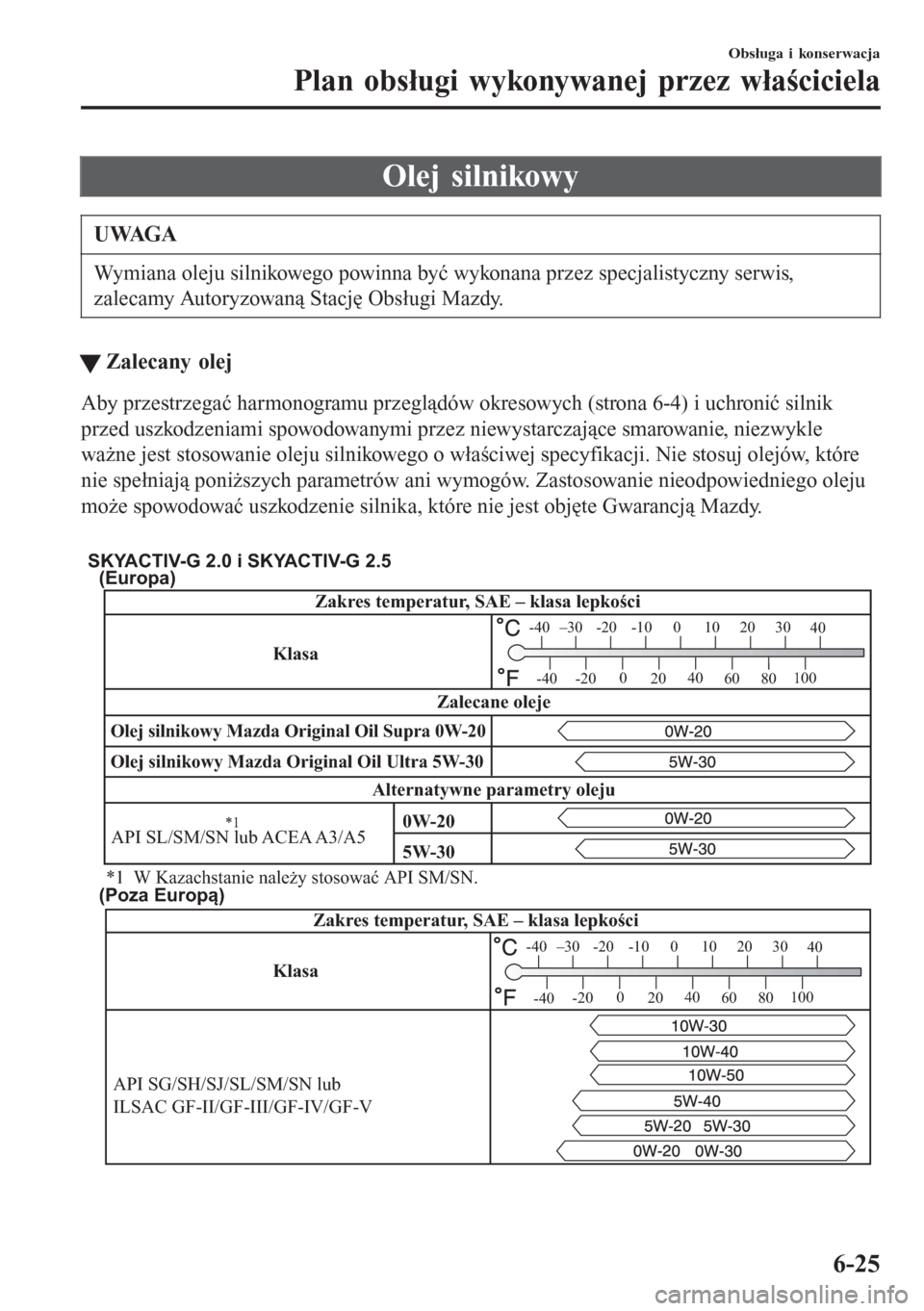

Olej silnikowy
UWAGA
Wymiana oleju silnikowego powinna być wykonana przez specjalistyczny serwis,
zalecamy Autoryzowaną Stację Obsługi Mazdy.
tZalecany olej
Aby przestrzegać harmonogramu przeglądów okresowych (strona 6-4) i uchronić silnik
przed uszkodzeniami spowodowanymi przez niewystarczające smarowanie, niezwykle
ważne jest stosowanie oleju silnikowego o właściwej specyfikacji. Nie stosuj olejów, które
nie spełniają poniższych parametrów ani wymogów. Zastosowanie nieodpowiedniego oleju
może spowodować uszkodzenie silnika, które nie jest objęte Gwarancją Mazdy.

Zakres temperatur, SAE – klasa lepkości
Olej silnikowy Mazda Original Oil Ultra 5W-30
API SL/SM/SN lub ACEA A3/A5
Olej silnikowy Mazda Original Oil Supra 0W-20
Alternatywne parametry olejuZalecane oleje
(Europa)
(Poza Europą)
–30 -20 -10 0
1020 30
40
-200
2040
60
80100
-40
-40
Klasa Klasa
Zakres temperatur, SAE – klasa lepkości
API SG/SH/SJ/SL/SM/SN lub
ILSAC GF-II/GF-III/GF-IV/GF-V
–30 -20 -10 0
1020 30
40
-200
2040
60
80100
-40
-40
SKYACTIV-G 2.0 i SKYACTIV-G 2.5
5W-30 0W-20
*1 W Kazachstanie należy stosować API SM/SN.
*1
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-25
