MAZDA MODEL 6 2016 Instrukcja Obsługi (in Polish)

MEMO
8-24

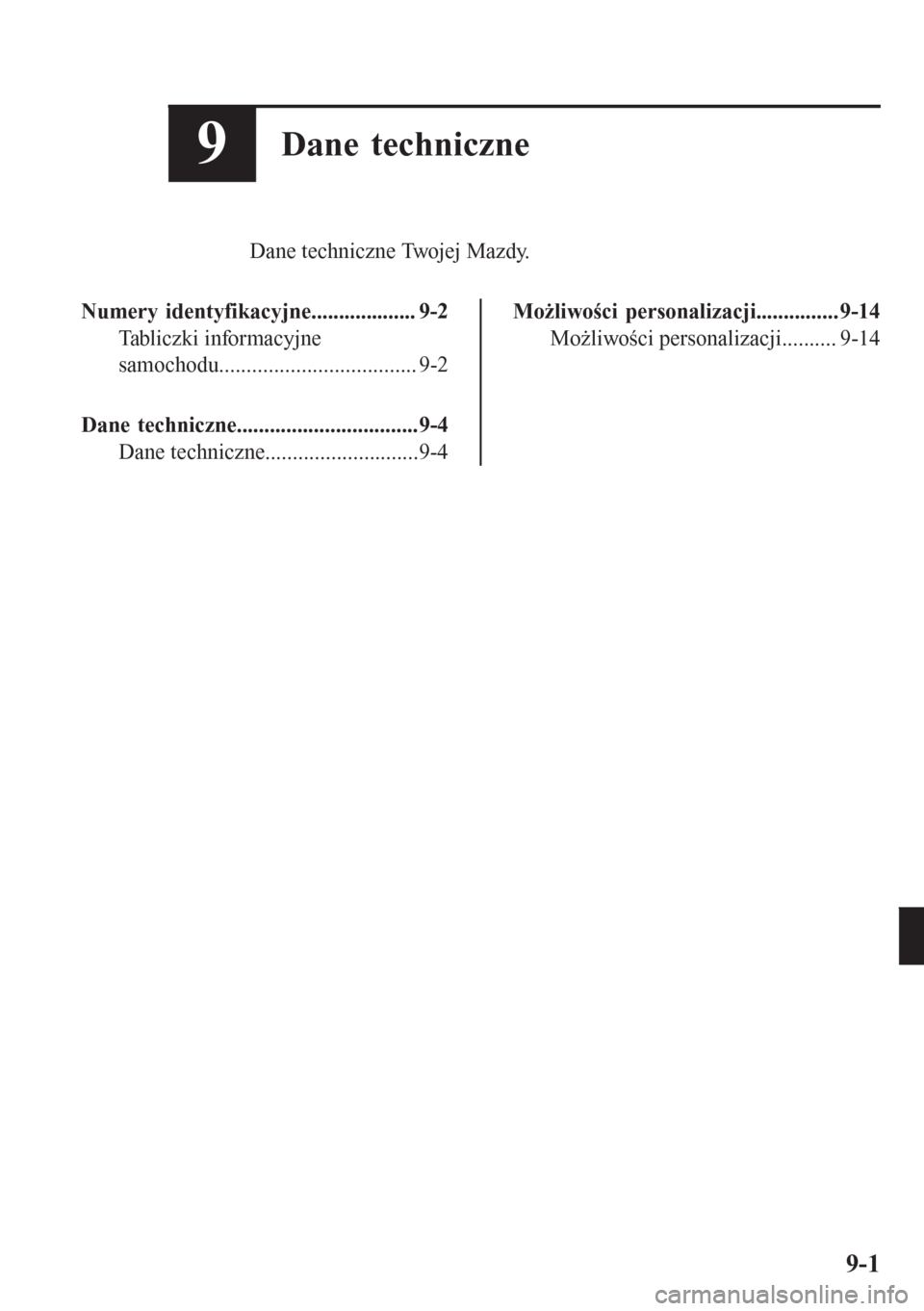

9Dane techniczne
Dane techniczne Twojej Mazdy.
Numery identyfikacyjne................... 9-2
Tabliczki informacyjne
samochodu.................................... 9-2
Dane techniczne.................................9-4
Dane techniczne............................9-4
Możliwości personalizacji............... 9-14
Możliwości personalizacji.......... 9-14
9-1

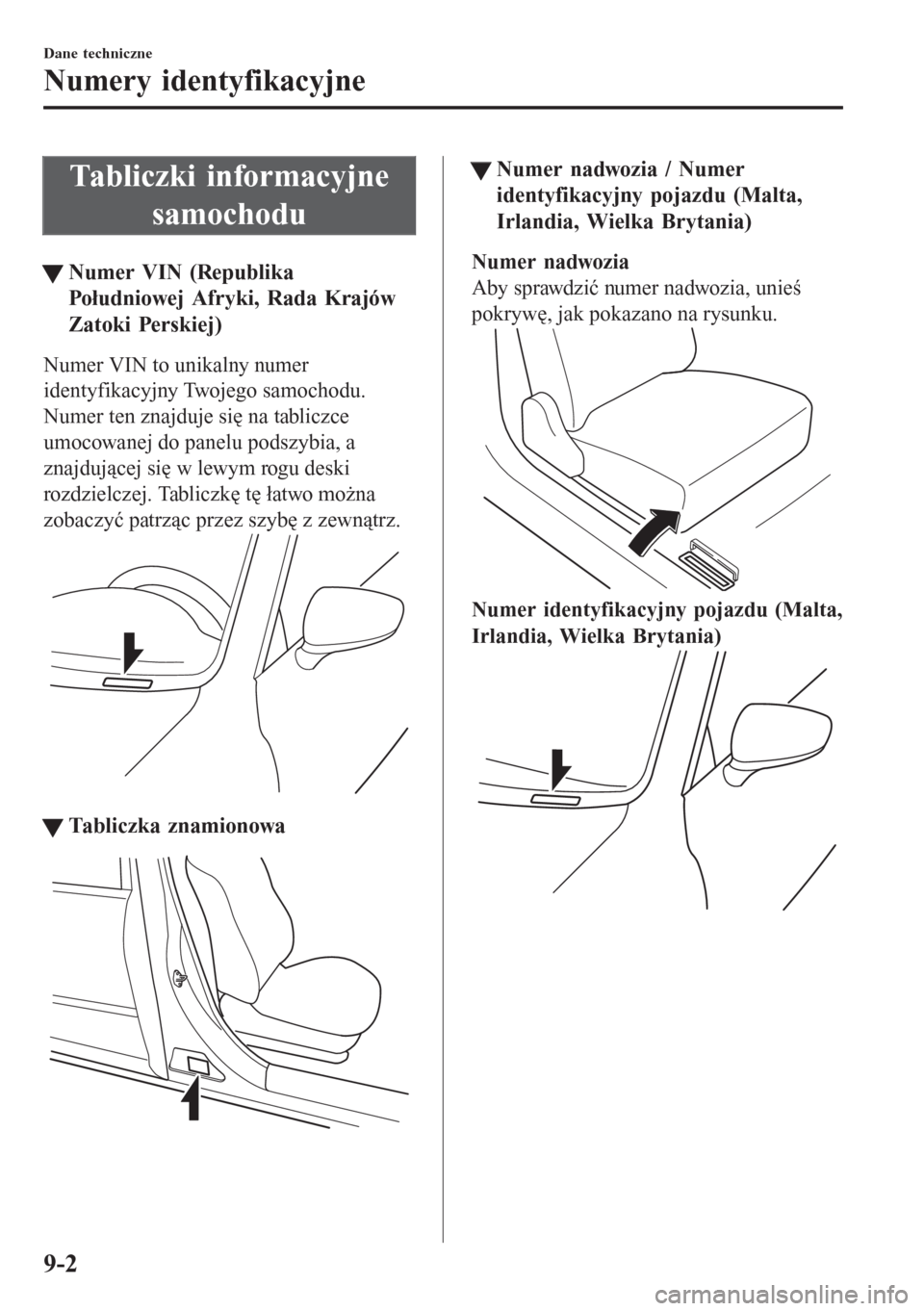

Tabliczki informacyjne
samochodu
tNumer VIN (Republika
Po›udniowej Afryki, Rada Krajów
Zatoki Perskiej)
Numer VIN to unikalny numer
identyfikacyjny Twojego samochodu.
Numer ten znajduje się na tabliczce
umocowanej do panelu podszybia, a
znajdującej się w lewym rogu deski
rozdzielczej. Tabliczkę tę łatwo można
zobaczyć patrząc przez szybę z zewnątrz.
ttTabliczka znamionowa
ttNumer nadwozia / Numer
identyfikacyjny pojazdu (Malta,
Irlandia, Wielka Brytania)
Numer nadwozia
Aby sprawdzić numer nadwozia, unieś
pokrywę, jak pokazano na rysunku.
Numer identyfikacyjny pojazdu (Malta,
Irlandia, Wielka Brytania)
Dane techniczne
Numery identyfikacyjne
9-2

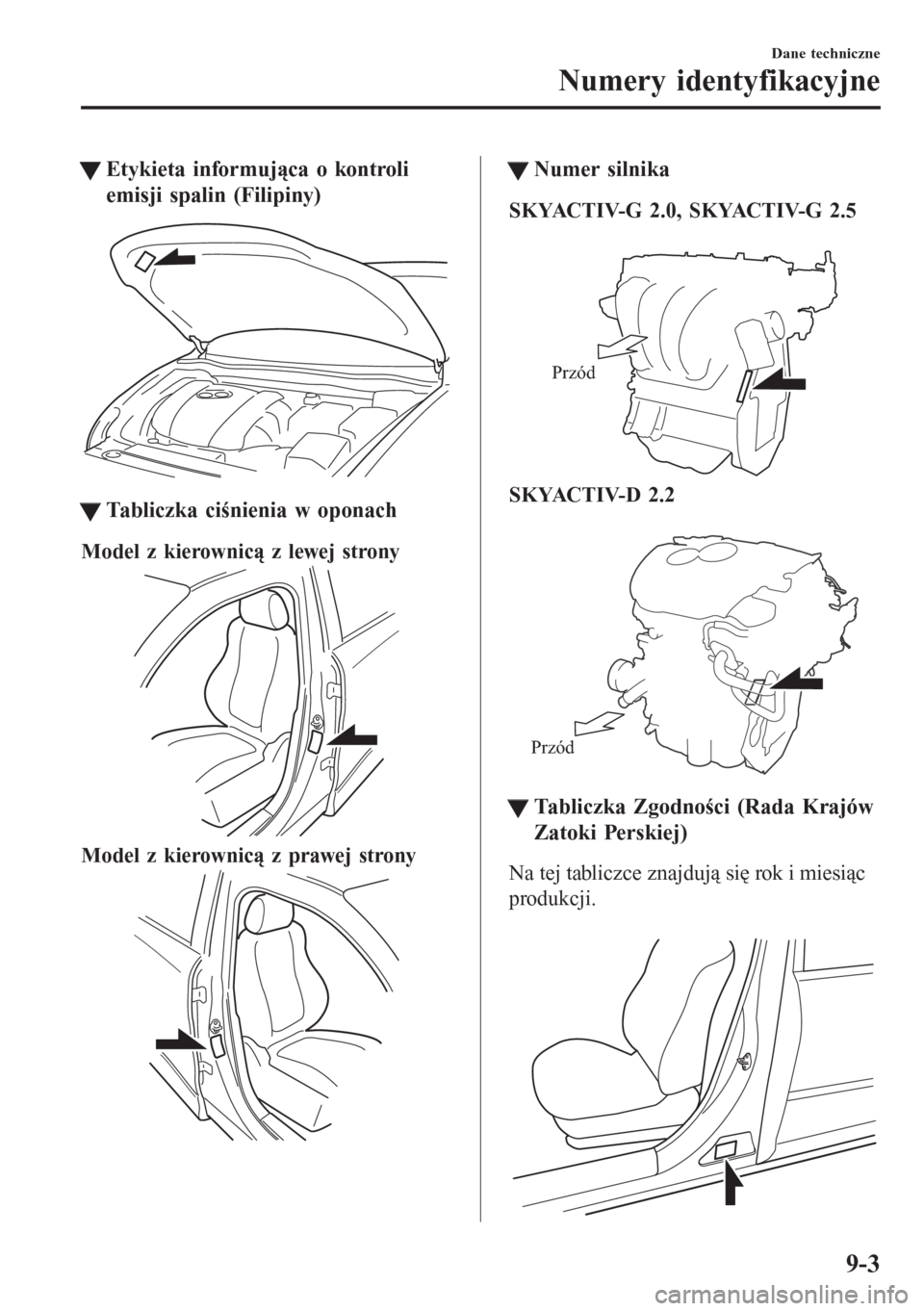

tEtykieta informująca o kontroli
emisji spalin (Filipiny)
ttTabliczka ciśnienia w oponach
Model z kierownicą z lewej strony
Model z kierownicą z prawej strony
ttNumer silnika
SKYACTIV-G 2.0, SKYACTIV-G 2.5

Przód
SKYACTIV-D 2.2

Przód
ttTabliczka Zgodności (Rada Krajów
Zatoki Perskiej)
Na tej tabliczce znajdują się rok i miesiąc
produkcji.

Dane techniczne
Numery identyfikacyjne
9-3

Dane techniczne

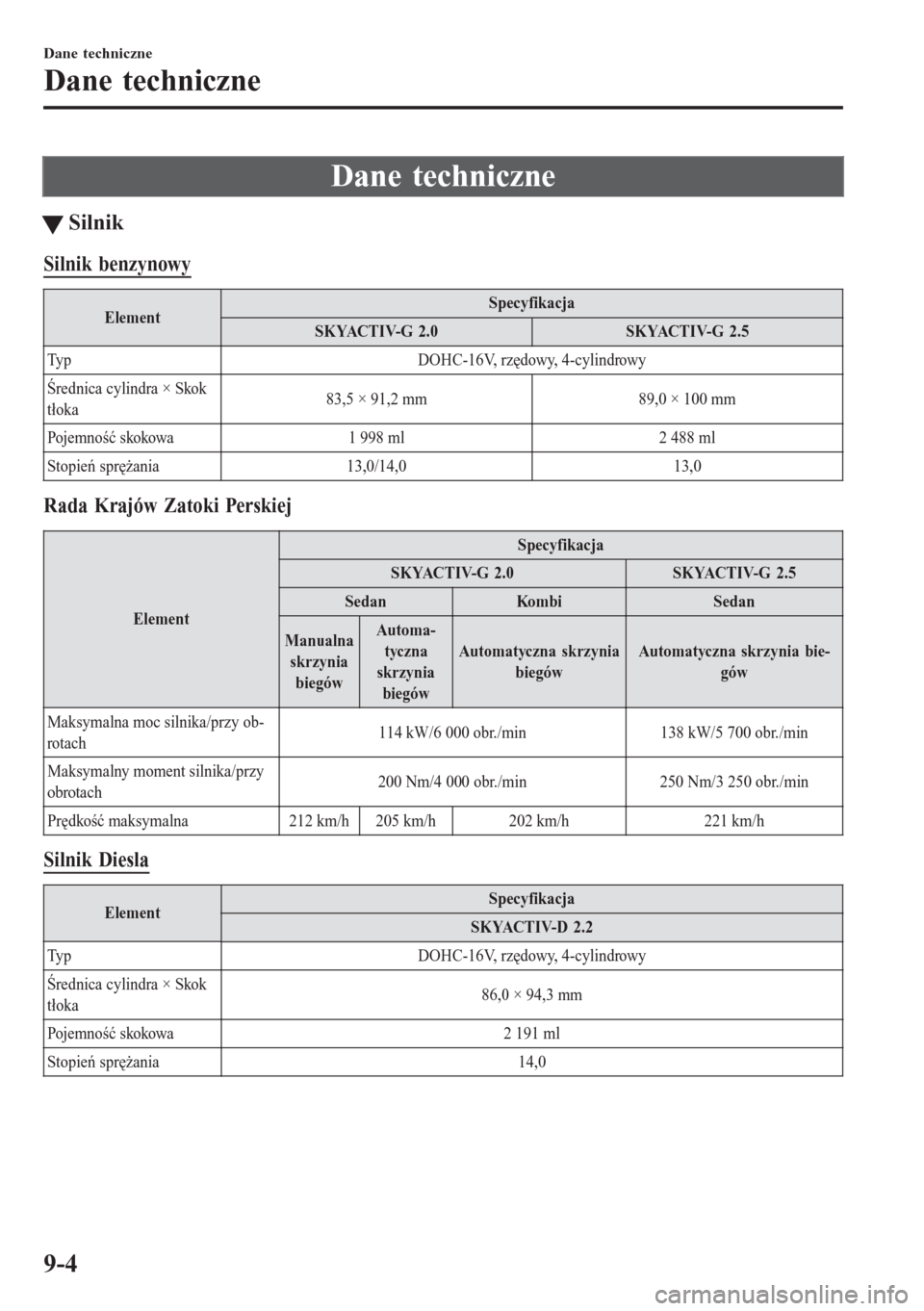

tSilnik
Silnik benzynowy
ElementSpecyfikacja
S K YAC T I V- G 2 . 0 S K YAC T I V- G 2 . 5
Typ DOHC-16V, rzędowy, 4-cylindrowy
Średnica cylindra × Skok
tłoka83,5 × 91,2 mm 89,0 × 100 mm
Pojemność skokowa 1 998 ml 2 488 ml
Stopień sprężania 13,0/14,0 13,0
Rada Krajów Zatoki Perskiej
ElementSpecyfikacja
S K YAC T I V- G 2 . 0 S K YAC T I V- G 2 . 5
Sedan Kombi Sedan
Manualna
skrzynia
biegówAutoma-
tyczna
skrzynia
biegówAutomatyczna skrzynia
biegówAutomatyczna skrzynia bie-
gów
Maksymalna moc silnika/przy ob-
rotach114 kW/6 000 obr./min 138 kW/5 700 obr./min
Maksymalny moment silnika/przy
obrotach200 Nm/4 000 obr./min 250 Nm/3 250 obr./min
Prędkość maksymalna 212 km/h 205 km/h 202 km/h 221 km/h
Silnik Diesla
ElementSpecyfikacja
SKYACTIV-D 2.2
Typ DOHC-16V, rzędowy, 4-cylindrowy
Średnica cylindra × Skok
tłoka86,0 × 94,3 mm
Pojemność skokowa 2 191 ml
Stopień sprężania 14,0
Dane techniczne
Dane techniczne
9-4

tInstalacja elektryczna
ElementKlasyfikacja
SKYACTIV-G 2.0, SKYACTIV-G 2.5 SKYACTIV-D 2.2
AkumulatorQ-85
*1T-11 0*112V-55Ah/20HR*2 lub 12V-65Ah/20HR*2
Oznaczenie świecy zapło-
nowejOryginalna świeca zapło-
nowa Mazda*3PE5R-18-110 lub PE5S-18-110Š
*1 Q-85 lub T-110 opracowano dla systemu i-stop (FOR STOP & START)/i-ELOOP. Aby zapewnić prawidłowe
działanie systemu i-stop (FOR STOP & START)/i-ELOOP należy stosować wyłącznie Q-85 lub T-110. W celu
uzyskania szczegółowych informacji skonsultuj się ze specjalistycznym serwisem, zalecamy Autoryzowaną
Stację Obsługi Mazdy.
*2 Nie stosować w przypadku systemu i-stop/i-ELOOP.*3 Świece zapłonowe zapewniają optymalne osiągi w zakresie SKYACTIV-G. W celu uzyskania szczegółowych
informacji skonsultuj się ze specjalistycznym serwisem, zalecamy Autoryzowaną Stację Obsługi Mazdy.
PRZESTROGA
Do czyszczenia świec irydowych nie należy używać szczotek drucianych. Cienka
powłoka irydowa elektrody oraz platynowe końcówki mogą ulec uszkodzeniu.
Dane techniczne
Dane techniczne
9-5

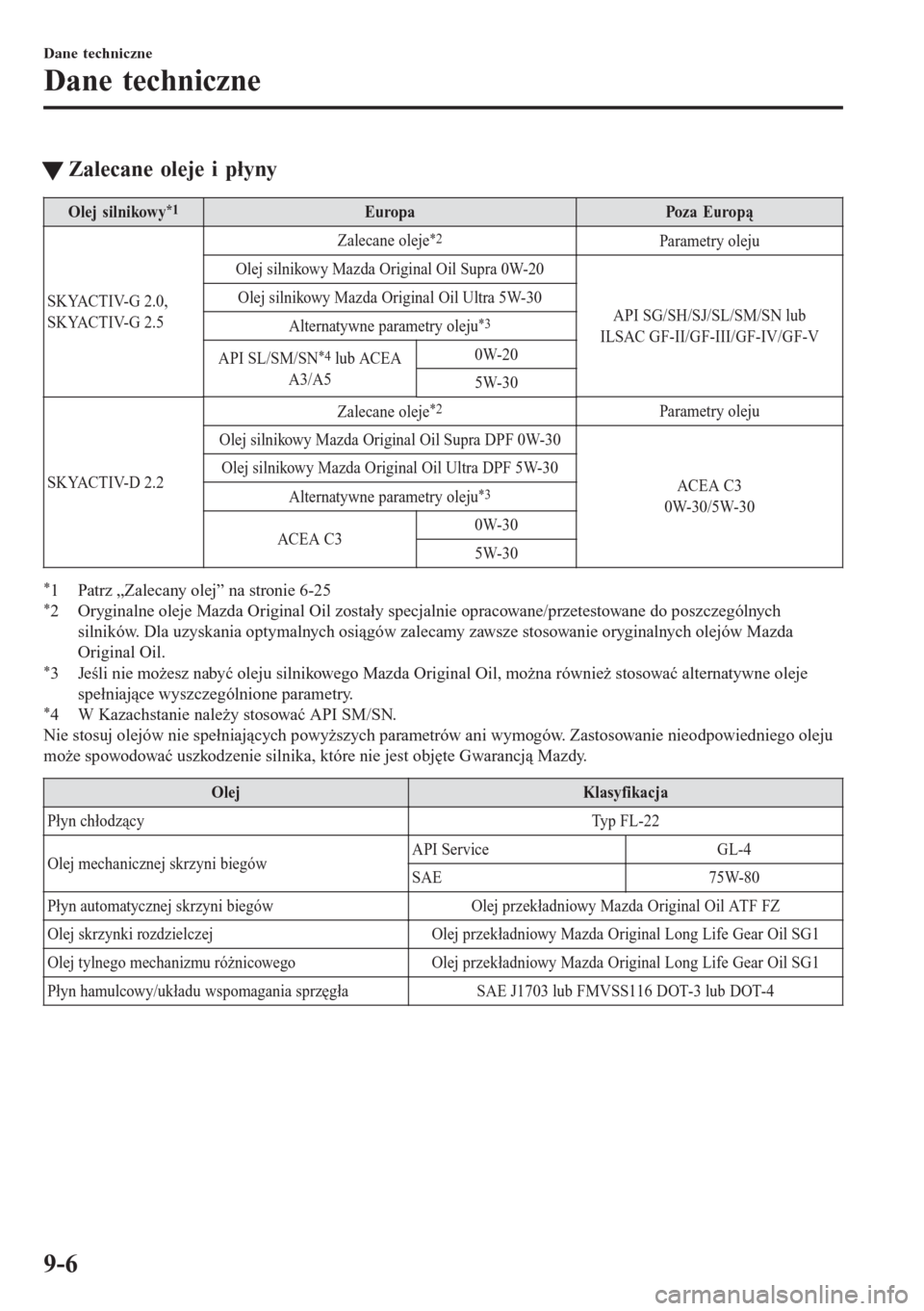

tZalecane oleje i płyny
Olej silnikowy*1Europa Poza Europą
SKYACTIV-G 2.0,
SKYACTIV-G 2.5Zalecane oleje
*2Parametry oleju
Olej silnikowy Mazda Original Oil Supra 0W-20
API SG/SH/SJ/SL/SM/SN lub
ILSAC GF-II/GF-III/GF-IV/GF-V Olej silnikowy Mazda Original Oil Ultra 5W-30
Alternatywne parametry oleju
*3
API SL/SM/SN*4 lub ACEA
A3/A50W-20
5W-30
SKYACTIV-D 2.2Zalecane oleje
*2Parametry oleju
Olej silnikowy Mazda Original Oil Supra DPF 0W-30
ACEA C3
0W-30/5W-30 Olej silnikowy Mazda Original Oil Ultra DPF 5W-30
Alternatywne parametry oleju
*3
ACEA C30W-30
5W-30
*1 Patrz „Zalecany olej” na stronie 6-25*2 Oryginalne oleje Mazda Original Oil zostały specjalnie opracowane/przetestowane do poszczególnych
silników. Dla uzyskania optymalnych osiągów zalecamy zawsze stosowanie oryginalnych olejów Mazda
Original Oil.
*3 Jeśli nie możesz nabyć oleju silnikowego Mazda Original Oil, można również stosować alternatywne oleje
spełniające wyszczególnione parametry.
*4 W Kazachstanie należy stosować API SM/SN.
Nie stosuj olejów nie spełniających powyższych parametrów ani wymogów. Zastosowanie nieodpowiedniego oleju
może spowodować uszkodzenie silnika, które nie jest objęte Gwarancją Mazdy.
Olej Klasyfikacja
Płyn chłodzący Typ FL-22
Olej mechanicznej skrzyni biegówAPI Service GL-4
SAE 75W-80
Płyn automatycznej skrzyni biegów Olej przekładniowy Mazda Original Oil ATF FZ
Olej skrzynki rozdzielczej Olej przekładniowy Mazda Original Long Life Gear Oil SG1
Olej tylnego mechanizmu różnicowego Olej przekładniowy Mazda Original Long Life Gear Oil SG1
Płyn hamulcowy/układu wspomagania sprzęgła SAE J1703 lub FMVSS116 DOT-3 lub DOT-4
Dane techniczne
Dane techniczne
9-6

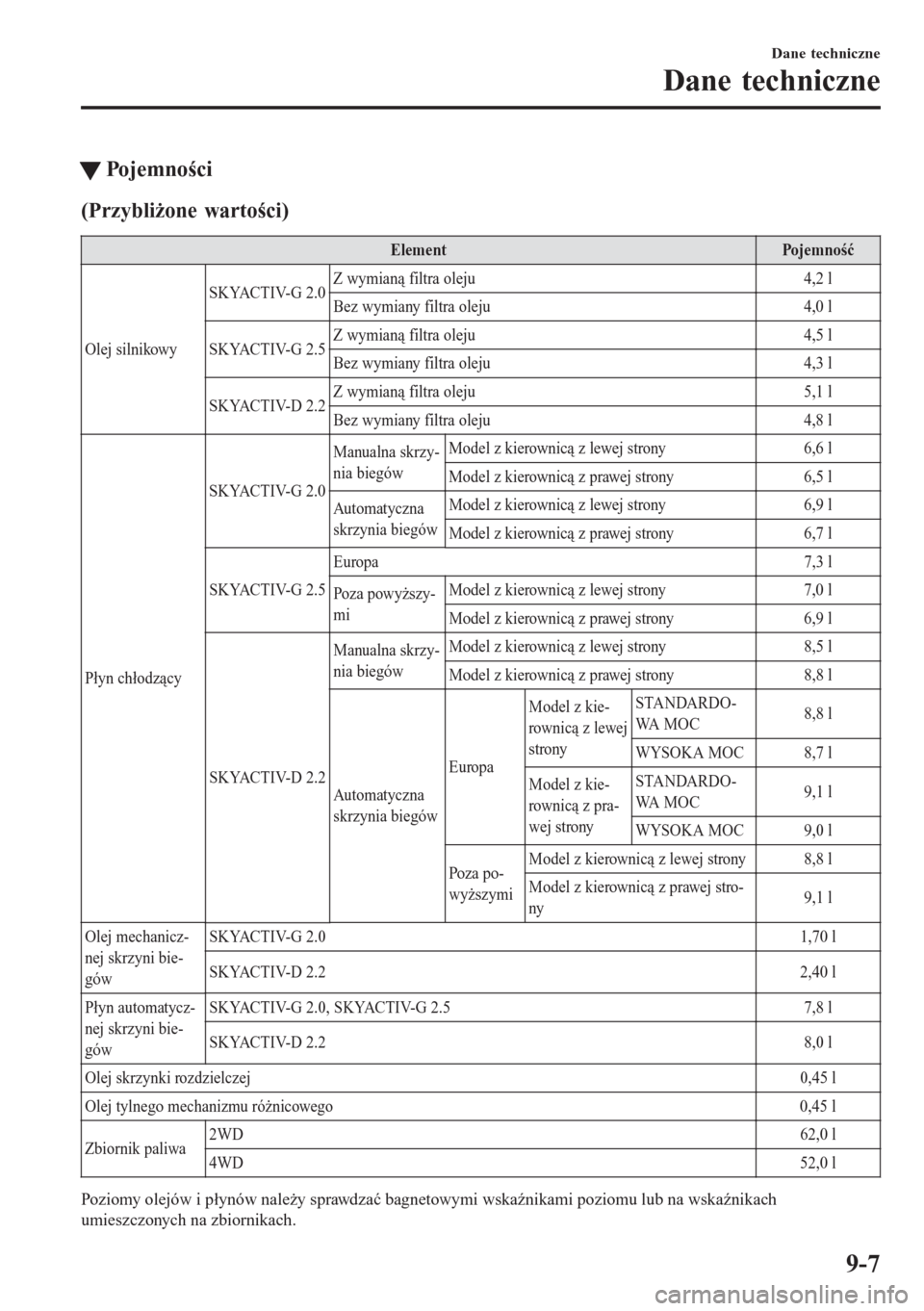

tPo j e m n o ś c i
(Przybliżone wartości)
Element Pojemność
Olej silnikowySKYACTIV-G 2.0Z wymianą filtra oleju 4,2 l
Bez wymiany filtra oleju 4,0 l
SKYACTIV-G 2.5Z wymianą filtra oleju 4,5 l
Bez wymiany filtra oleju 4,3 l
SKYACTIV-D 2.2Z wymianą filtra oleju 5,1 l
Bez wymiany filtra oleju 4,8 l
Płyn chłodzącySKYACTIV-G 2.0Manualna skrzy-
nia biegówModel z kierownicą z lewej strony 6,6 l
Model z kierownicą z prawej strony 6,5 l
Automatyczna
skrzynia biegówModel z kierownicą z lewej strony 6,9 l
Model z kierownicą z prawej strony 6,7 l
SKYACTIV-G 2.5Europa 7,3 l
Poza powyższy-
miModel z kierownicą z lewej strony 7,0 l
Model z kierownicą z prawej strony 6,9 l
SKYACTIV-D 2.2Manualna skrzy-
nia biegówModel z kierownicą z lewej strony 8,5 l
Model z kierownicą z prawej strony 8,8 l
Automatyczna
skrzynia biegówEuropaModel z kie-
rownicą z lewej
stronySTANDARDO-
WA M O C8,8 l
WYSOKA MOC 8,7 l
Model z kie-
rownicą z pra-
wej stronySTANDARDO-
WA M O C9,1 l
WYSOKA MOC 9,0 l
Poza po-
wyższymiModel z kierownicą z lewej strony 8,8 l
Model z kierownicą z prawej stro-
ny9,1 l
Olej mechanicz-
nej skrzyni bie-
gówSKYACTIV-G 2.0 1,70 l
SKYACTIV-D 2.2 2,40 l
Płyn automatycz-
nej skrzyni bie-
gówSKYACTIV-G 2.0, SKYACTIV-G 2.5 7,8 l
SKYACTIV-D 2.2 8,0 l
Olej skrzynki rozdzielczej0,45 l
Olej tylnego mechanizmu różnicowego 0,45 l
Zbiornik paliwa2WD62,0 l
4WD52,0 l
Poziomy olejów i płynów należy sprawdzać bagnetowymi wskaźnikami poziomu lub na wskaźnikach
umieszczonych na zbiornikach.
Dane techniczne
Dane techniczne
9-7

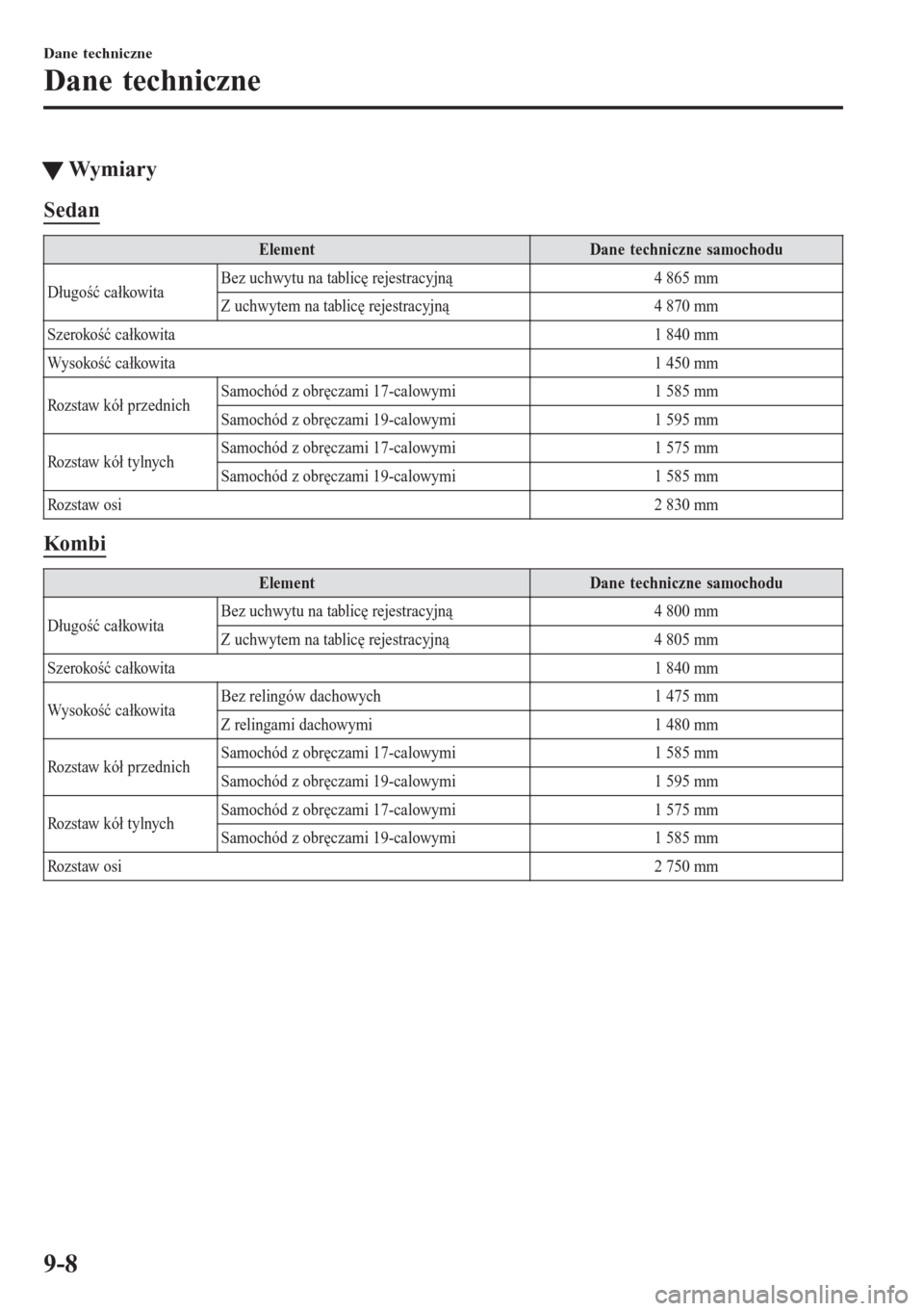

tWymiar y
Sedan
Element Dane techniczne samochodu
Długość całkowitaBez uchwytu na tablicę rejestracyjną 4 865 mm
Z uchwytem na tablicę rejestracyjną 4 870 mm
Szerokość całkowita 1 840 mm
Wysokość całkowita 1 450 mm
Rozstaw kół przednichSamochód z obręczami 17-calowymi 1 585 mm
Samochód z obręczami 19-calowymi 1 595 mm
Rozstaw kół tylnychSamochód z obręczami 17-calowymi 1 575 mm
Samochód z obręczami 19-calowymi 1 585 mm
Ro z s t aw o s i2 830 mm
Komb i
Element Dane techniczne samochodu
Długość całkowitaBez uchwytu na tablicę rejestracyjną 4 800 mm
Z uchwytem na tablicę rejestracyjną 4 805 mm
Szerokość całkowita 1 840 mm
Wysokość całkowitaBez relingów dachowych 1 475 mm
Z relingami dachowymi 1 480 mm
Rozstaw kół przednichSamochód z obręczami 17-calowymi 1 585 mm
Samochód z obręczami 19-calowymi 1 595 mm
Rozstaw kół tylnychSamochód z obręczami 17-calowymi 1 575 mm
Samochód z obręczami 19-calowymi 1 585 mm
Ro z s t aw o s i2 750 mm
Dane techniczne
Dane techniczne
9-8

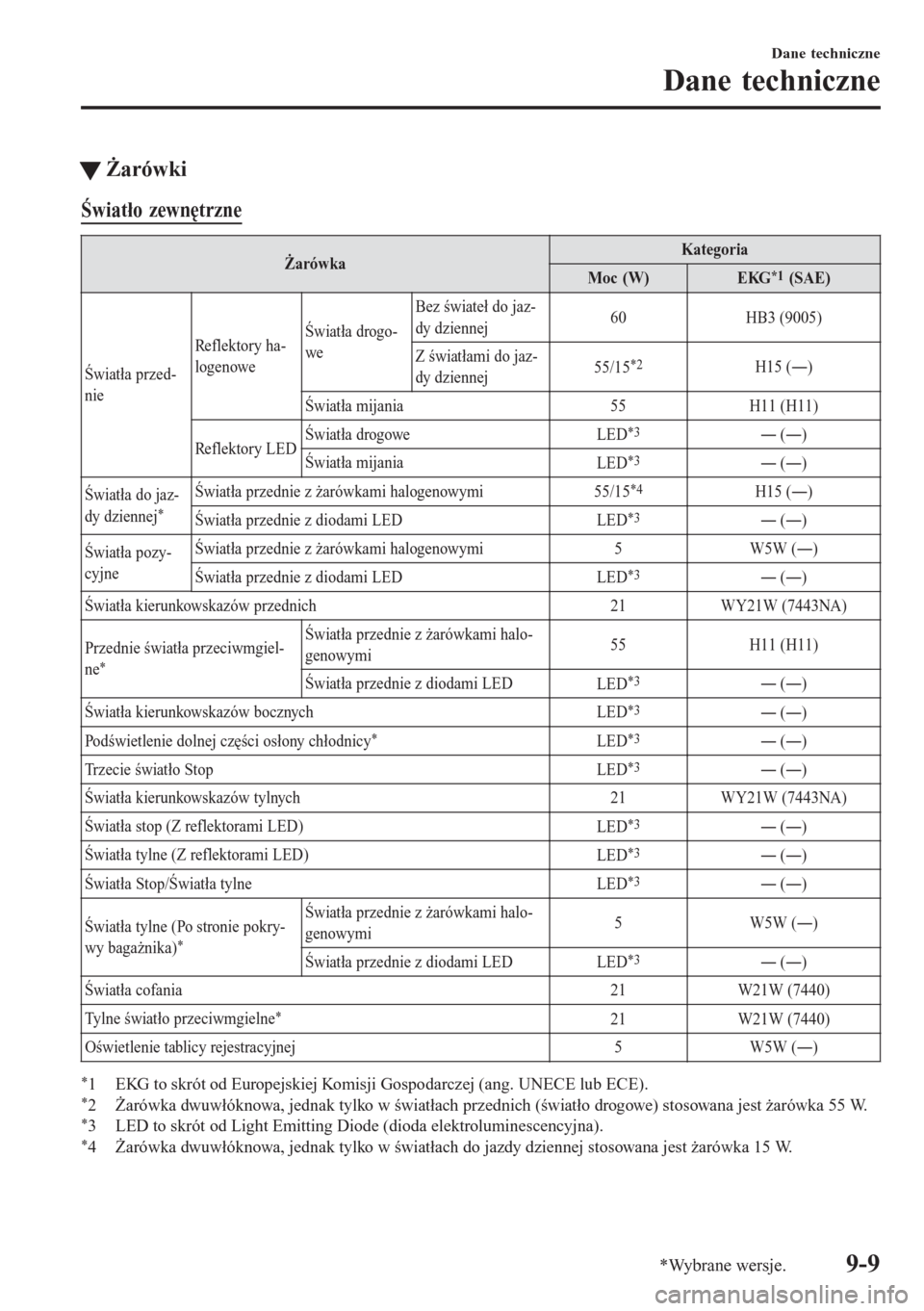

tŻarówki
Światło zewnętrzne
ŻarówkaKategoria
Moc (W) EKG*1 (SAE)
Światła przed-
nieReflektory ha-
logenoweŚwiatła drogo-
weBez świateł do jaz-
dy dziennej60 HB3 (9005)
Z światłami do jaz-
dy dziennej55/15
*2H15 (Š)
Światła mijania 55 H11 (H11)
Reflektory LEDŚwiatła drogowe
LED
*3Š (Š)
Światła mijania
LED
*3Š (Š)
Światła do jaz-
dy dziennej
*Światła przednie z żarówkami halogenowymi 55/15*4H15 (Š)
Światła przednie z diodami LED
LED
*3Š (Š)
Światła pozy-
cyjneŚwiatła przednie z żarówkami halogenowymi 5 W5W (Š)
Światła przednie z diodami LED LED
*3Š (Š)
Światła kierunkowskazów przednich 21 WY21W (7443NA)
Przednie światła przeciwmgiel-
ne
*
Światła przednie z żarówkami halo-
genowymi55 H11 (H11)
Światła przednie z diodami LED
LED
*3Š (Š)
Światła kierunkowskazów bocznych LED
*3Š (Š)
Podświetlenie dolnej części osłony chłodnicy
*LED*3Š (Š)
Trzecie światło Stop LED
*3Š (Š)
Światła kierunkowskazów tylnych 21 WY21W (7443NA)
Światła stop (Z reflektorami LED)
LED
*3Š (Š)
Światła tylne (Z reflektorami LED)
LED
*3Š (Š)
Światła Stop/Światła tylne LED
*3Š (Š)
Światła tylne (Po stronie pokry-
wy bagażnika)
*
Światła przednie z żarówkami halo-
genowymi5 W5W (Š)
Światła przednie z diodami LED
LED
*3Š (Š)
Światła cofania 21 W21W (7440)
Tylne światło przeciwmgielne
*21 W21W (7440)
Oświetlenie tablicy rejestracyjnej 5 W5W (Š)
*1 EKG to skrót od Europejskiej Komisji Gospodarczej (ang. UNECE lub ECE).*2 Żarówka dwuwłóknowa, jednak tylko w światłach przednich (światło drogowe) stosowana jest żarówka 55 W.*3 LED to skrót od Light Emitting Diode (dioda elektroluminescencyjna).*4 Żarówka dwuwłóknowa, jednak tylko w światłach do jazdy dziennej stosowana jest żarówka 15 W.
Dane techniczne
Dane techniczne
*Wybrane wersje.9-9
