▼A tolatómonitor működése

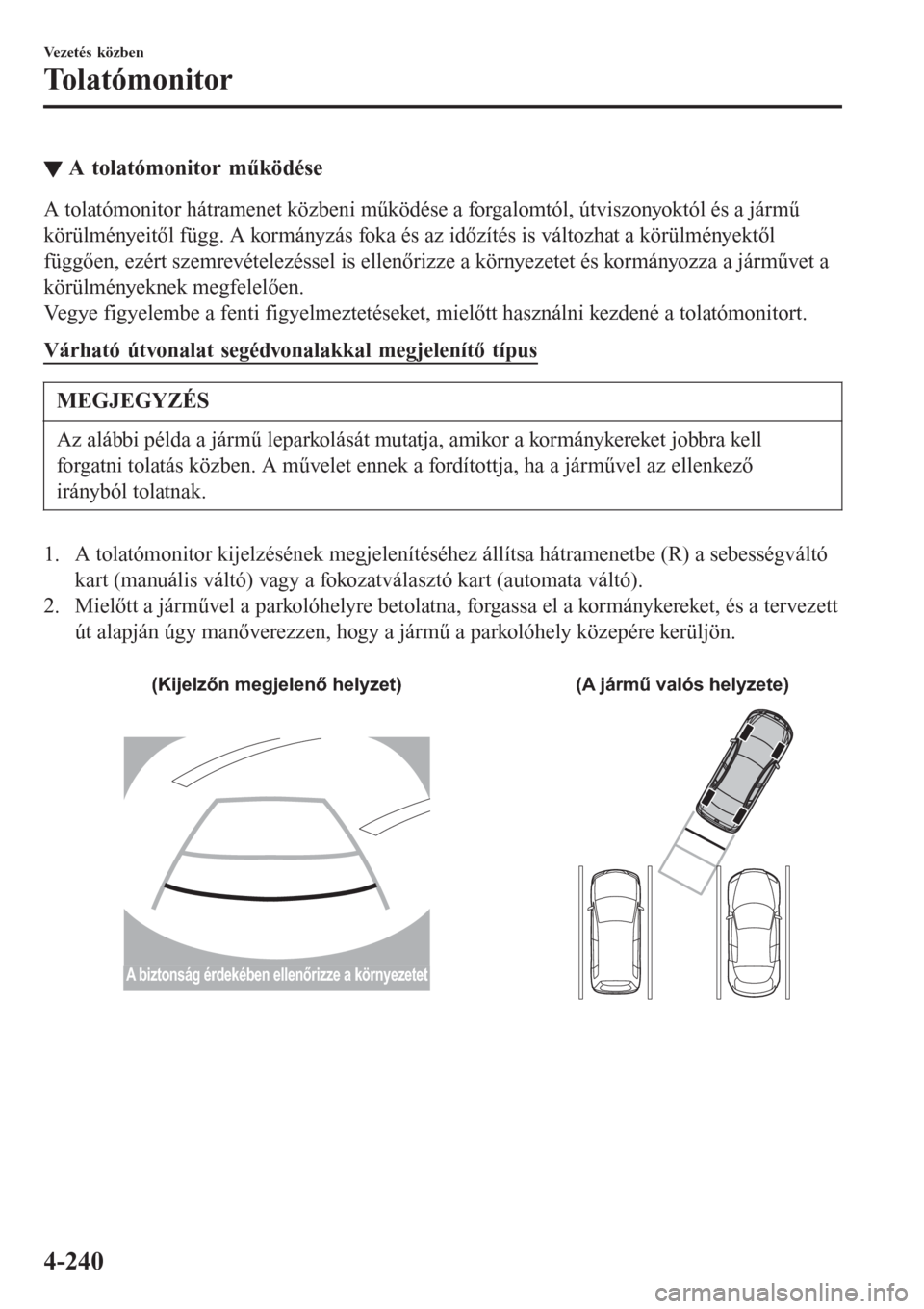

A tolatómonitor hátramenet közbeni működése a forgalomtól, útviszonyoktól és a jármű
körülményeitől függ. A kormányzás foka és az időzítés is változhat a körülményektől
függően, ezért szemrevételezéssel is ellenőrizze a környezetet és kormányozza a járművet a
körülményeknek megfelelően.
Vegye figyelembe a fenti figyelmeztetéseket, mielőtt használni kezdené a tolatómonitort.
Várható útvonalat segédvonalakkal megjelenítő típus
MEGJEGYZÉS
Az alábbi példa a jármű leparkolását mutatja, amikor a kormánykereket jobbra kell
forgatni tolatás közben. A művelet ennek a fordítottja, ha a járművel az ellenkező
irányból tolatnak.
1. A tolatómonitor kijelzésének megjelenítéséhez állítsa hátramenetbe (R) a sebességváltó
kart (manuális váltó) vagy a fokozatválasztó kart (automata váltó).
2. Mielőtt a járművel a parkolóhelyre betolatna, forgassa el a kormánykereket, és a tervezett
út alapján úgy manőverezzen, hogy a jármű a parkolóhely közepére kerüljön.

(Kijelzőn megjelenő helyzet) (A jármű valós helyzete)
A biztonság érdekében ellenőrizze a környezetet
Vezetés közben
Tolatómonitor
4-240

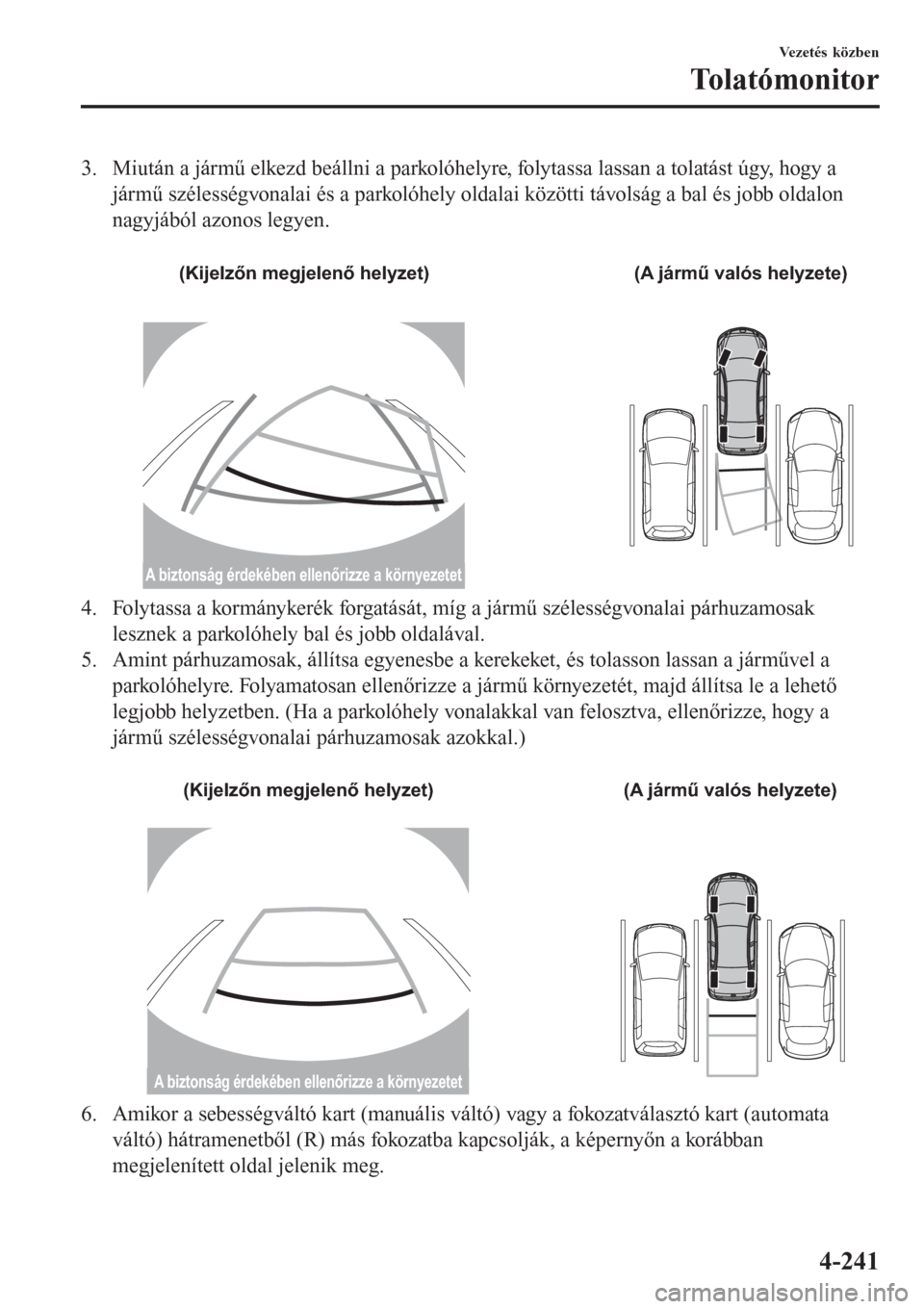

3. Miután a jármű elkezd beállni a parkolóhelyre, folytassa lassan a tolatást úgy, hogy a
jármű szélességvonalai és a parkolóhely oldalai közötti távolság a bal és jobb oldalon
nagyjából azonos legyen.

(Kijelzőn megjelenő helyzet) (A jármű valós helyzete)
A biztonság érdekében ellenőrizze a környezetet
4. Folytassa a kormánykerék forgatását, míg a jármű szélességvonalai párhuzamosak
lesznek a parkolóhely bal és jobb oldalával.
5. Amint párhuzamosak, állítsa egyenesbe a kerekeket, és tolasson lassan a járművel a
parkolóhelyre. Folyamatosan ellenőrizze a jármű környezetét, majd állítsa le a lehető
legjobb helyzetben. (Ha a parkolóhely vonalakkal van felosztva, ellenőrizze, hogy a
jármű szélességvonalai párhuzamosak azokkal.)

(Kijelzőn megjelenő helyzet) (A jármű valós helyzete)
A biztonság érdekében ellenőrizze a környezetet
6. Amikor a sebességváltó kart (manuális váltó) vagy a fokozatválasztó kart (automata
váltó) hátramenetből (R) más fokozatba kapcsolják, a képernyőn a korábban
megjelenített oldal jelenik meg.
Vezetés közben
Tolatómonitor
4-241

MEGJEGYZÉS
Mivel a kijelzett kép eltérhet a tényleges parkolási helyzettől, mindig ellenőrizze
szemrevételezéssel is a jármű mögötti és melletti terület biztonságosságát.
•A parkolóhely (vagy garázs) képernyőn megjelenő ábráján a hátsó határoló vonal és a
vezetővonalak a monitoron egy vonalban lévőnek tűnhetnek, ugyanakkor előfordulhat,
hogy a talajon valójában nem egy vonalban vannak.
•Ha olyan parkolóhelyre parkol be, amelynek csak az egyik oldalán van elválasztó vonal,
a monitoron az elválasztó vonal és a jármű szélességvonala egy vonalban lévőnek
tűnhet, ugyanakkor előfordulhat, hogy a talajon valójában nem egy vonalban vannak.
A biztonság érdekében ellenőrizze a környezetet
Rögzített segédvonalakat megjelenítő típus

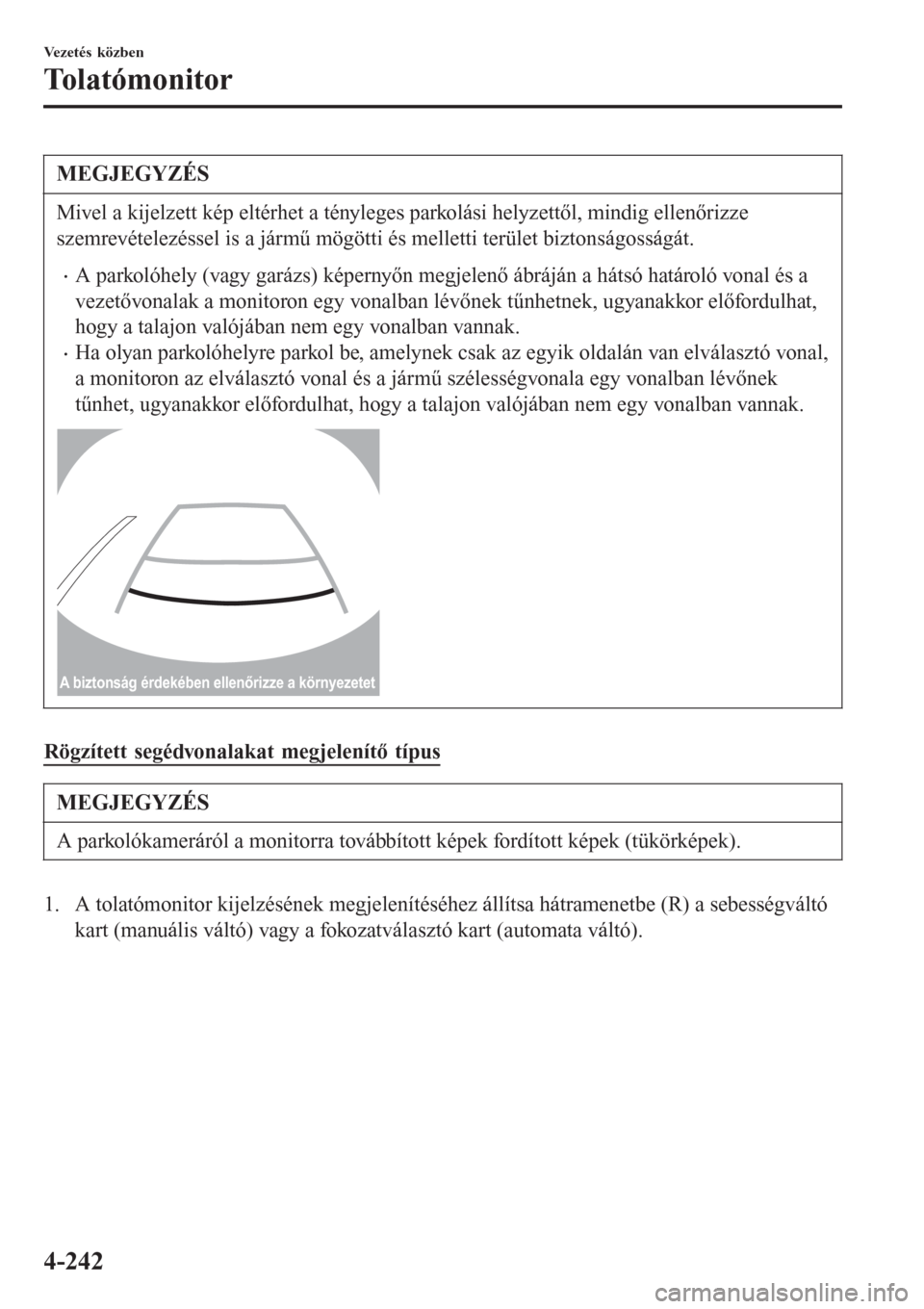

MEGJEGYZÉS
A parkolókameráról a monitorra továbbított képek fordított képek (tükörképek).
1. A tolatómonitor kijelzésének megjelenítéséhez állítsa hátramenetbe (R) a sebességváltó
kart (manuális váltó) vagy a fokozatválasztó kart (automata váltó).
Vezetés közben
Tolatómonitor
4-242

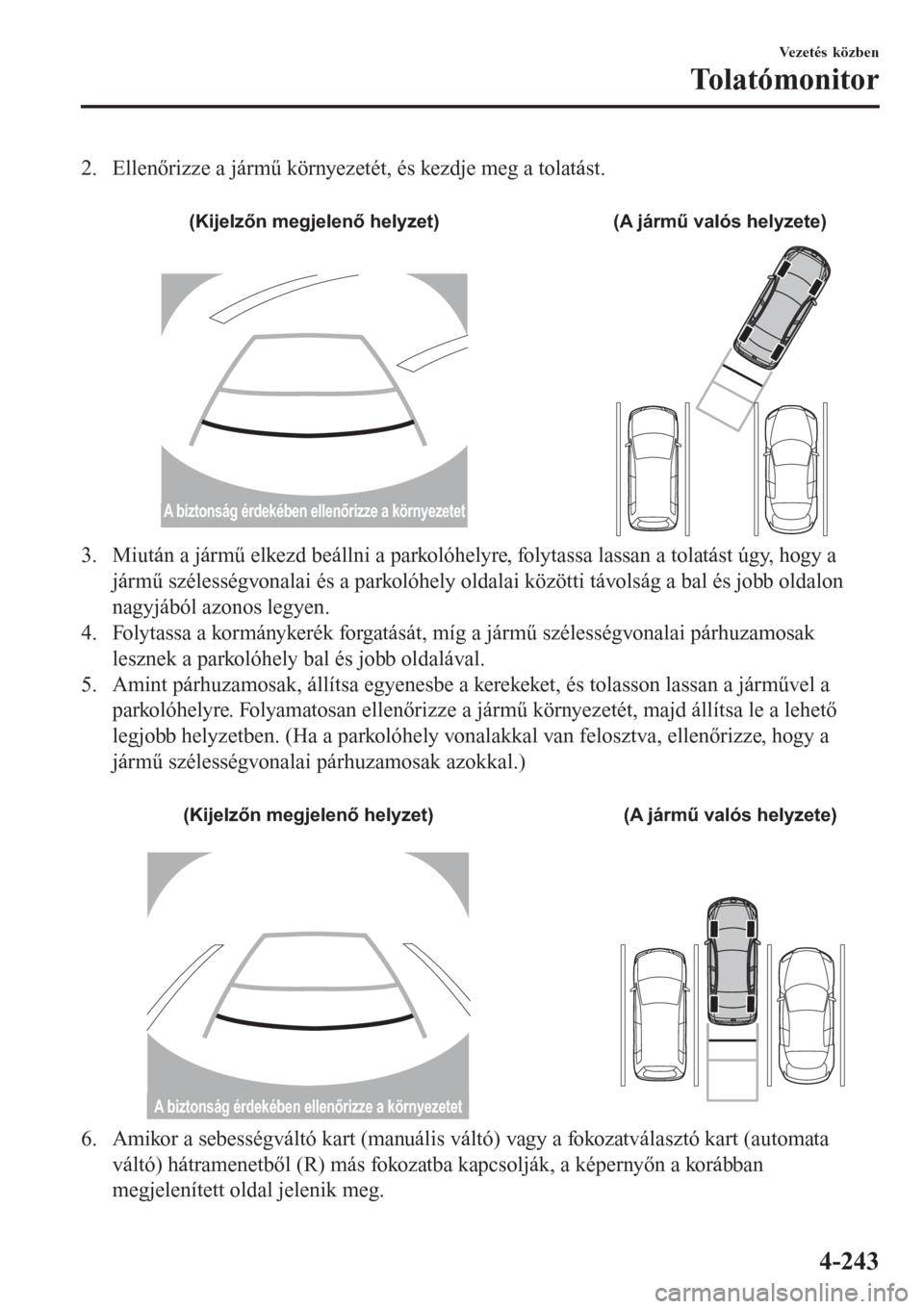

2. Ellenőrizze a jármű környezetét, és kezdje meg a tolatást.

(Kijelzőn megjelenő helyzet) (A jármű valós helyzete)
A biztonság érdekében ellenőrizze a környezetet
3. Miután a jármű elkezd beállni a parkolóhelyre, folytassa lassan a tolatást úgy, hogy a
jármű szélességvonalai és a parkolóhely oldalai közötti távolság a bal és jobb oldalon
nagyjából azonos legyen.
4. Folytassa a kormánykerék forgatását, míg a jármű szélességvonalai párhuzamosak
lesznek a parkolóhely bal és jobb oldalával.
5. Amint párhuzamosak, állítsa egyenesbe a kerekeket, és tolasson lassan a járművel a
parkolóhelyre. Folyamatosan ellenőrizze a jármű környezetét, majd állítsa le a lehető
legjobb helyzetben. (Ha a parkolóhely vonalakkal van felosztva, ellenőrizze, hogy a
jármű szélességvonalai párhuzamosak azokkal.)

(Kijelzőn megjelenő helyzet) (A jármű valós helyzete)
A biztonság érdekében ellenőrizze a környezetet
6. Amikor a sebességváltó kart (manuális váltó) vagy a fokozatválasztó kart (automata
váltó) hátramenetből (R) más fokozatba kapcsolják, a képernyőn a korábban
megjelenített oldal jelenik meg.
Vezetés közben
Tolatómonitor
4-243

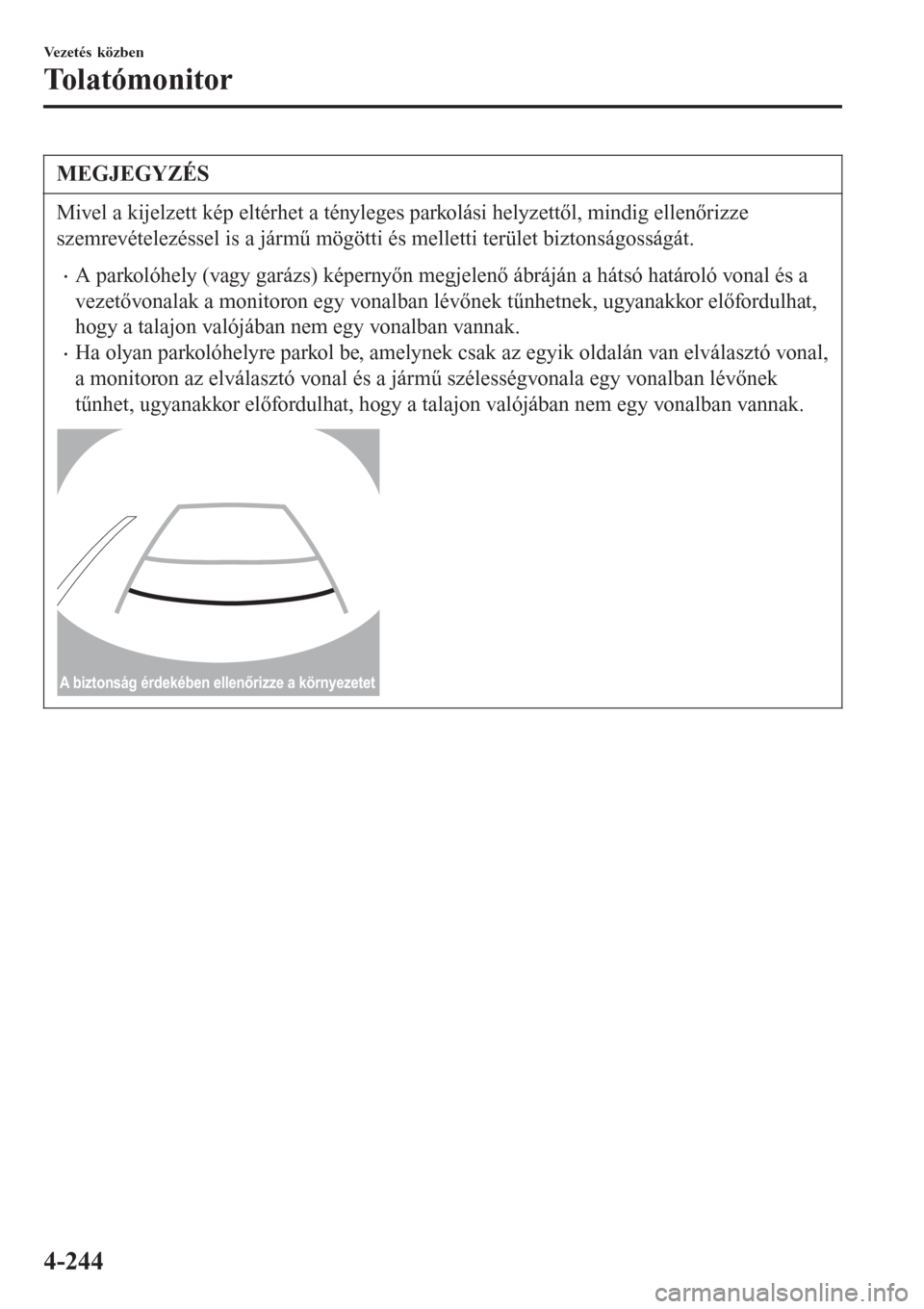

MEGJEGYZÉS
Mivel a kijelzett kép eltérhet a tényleges parkolási helyzettől, mindig ellenőrizze
szemrevételezéssel is a jármű mögötti és melletti terület biztonságosságát.
•A parkolóhely (vagy garázs) képernyőn megjelenő ábráján a hátsó határoló vonal és a
vezetővonalak a monitoron egy vonalban lévőnek tűnhetnek, ugyanakkor előfordulhat,
hogy a talajon valójában nem egy vonalban vannak.
•Ha olyan parkolóhelyre parkol be, amelynek csak az egyik oldalán van elválasztó vonal,
a monitoron az elválasztó vonal és a jármű szélességvonala egy vonalban lévőnek
tűnhet, ugyanakkor előfordulhat, hogy a talajon valójában nem egy vonalban vannak.
A biztonság érdekében ellenőrizze a környezetet
Vezetés közben
Tolatómonitor
4-244

▼Eltérés a tényleges útviszonyok és a megjelenített kép között
Eltérés van a tényleges út és a megjelenített út között. Az ilyen eltérések a távolsági
perspektívában balesetet okozhatnak. Figyeljen a következő körülményekre, melyek a
távolsági perspektívában eltérést okozhatnak.

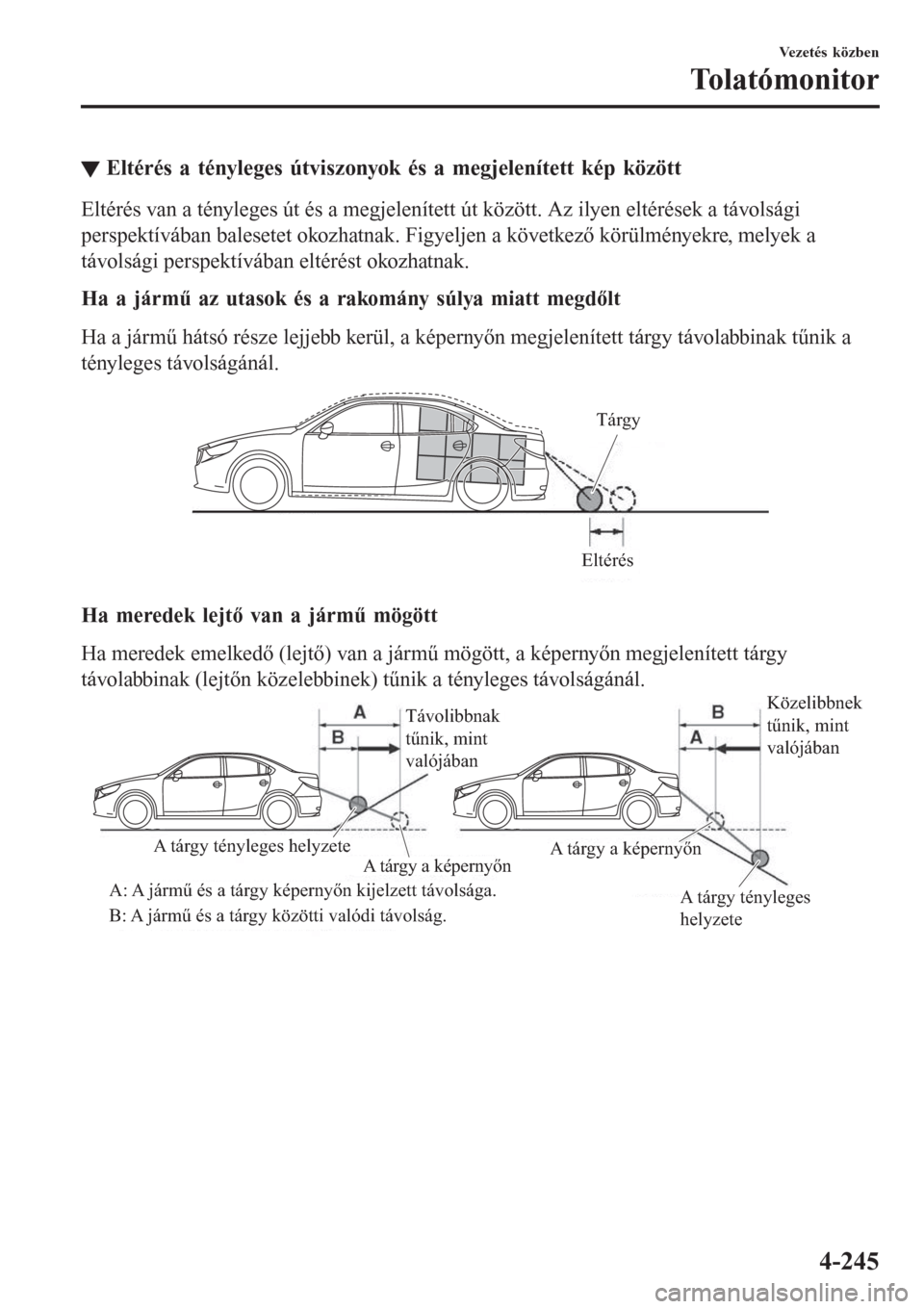

Ha a jármű az utasok és a rakomány súlya miatt megdőlt
Ha a jármű hátsó része lejjebb kerül, a képernyőn megjelenített tárgy távolabbinak tűnik a
tényleges távolságánál.
EltérésTárgy
Ha meredek lejtő van a jármű mögött
Ha meredek emelkedő (lejtő) van a jármű mögött, a képernyőn megjelenített tárgy
távolabbinak (lejtőn közelebbinek) tűnik a tényleges távolságánál.
Távolibbnak
tűnik, mint
valójábanKözelibbnek
tűnik, mint
valójában
A tárgy tényleges
helyzete A tárgy tényleges helyzete
A tárgy a képernyőn
A: A jármű és a tárgy képernyőn kijelzett távolsága.
B: A jármű és a tárgy közötti valódi távolság.A tárgy a képernyőn
Vezetés közben
Tolatómonitor
4-245

Háromdimenziós tárgy a jármű hátsó részén

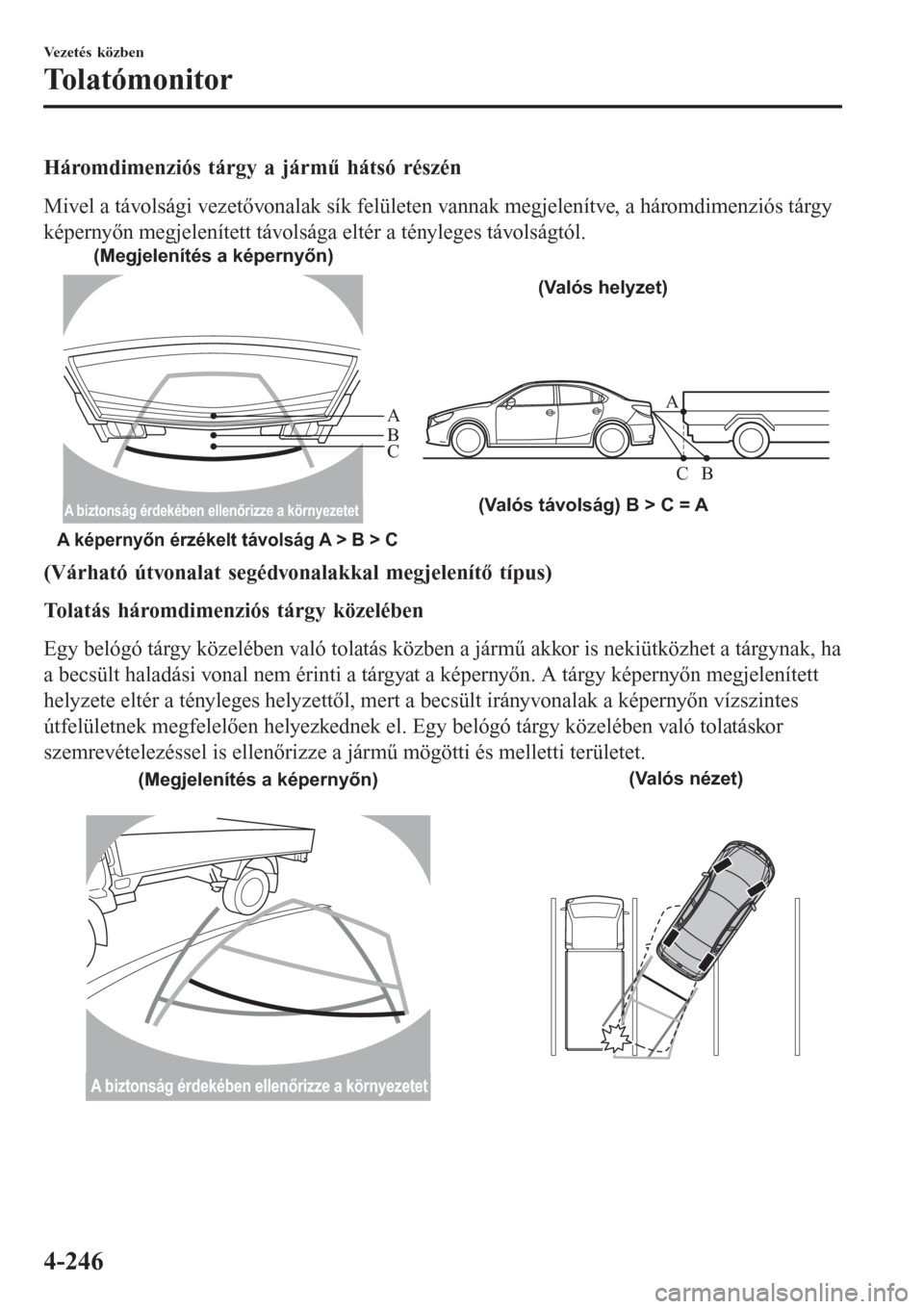

Mivel a távolsági vezetővonalak sík felületen vannak megjelenítve, a háromdimenziós tárgy
képernyőn megjelenített távolsága eltér a tényleges távolságtól.
A
A
C B
CB
(Valós távolság) B > C = A
A képernyőn érzékelt távolság A > B > C
(Megjelenítés a képernyőn)
(Valós helyzet)
A biztonság érdekében ellenőrizze a környezetet
(Várható útvonalat segédvonalakkal megjelenítő típus)
Tolatás háromdimenziós tárgy közelében
Egy belógó tárgy közelében való tolatás közben a jármű akkor is nekiütközhet a tárgynak, ha
a becsült haladási vonal nem érinti a tárgyat a képernyőn. A tárgy képernyőn megjelenített
helyzete eltér a tényleges helyzettől, mert a becsült irányvonalak a képernyőn vízszintes
útfelületnek megfelelően helyezkednek el. Egy belógó tárgy közelében való tolatáskor
szemrevételezéssel is ellenőrizze a jármű mögötti és melletti területet.
(Megjelenítés a képernyőn)(Valós nézet)
A biztonság érdekében ellenőrizze a környezetet
Vezetés közben
Tolatómonitor
4-246

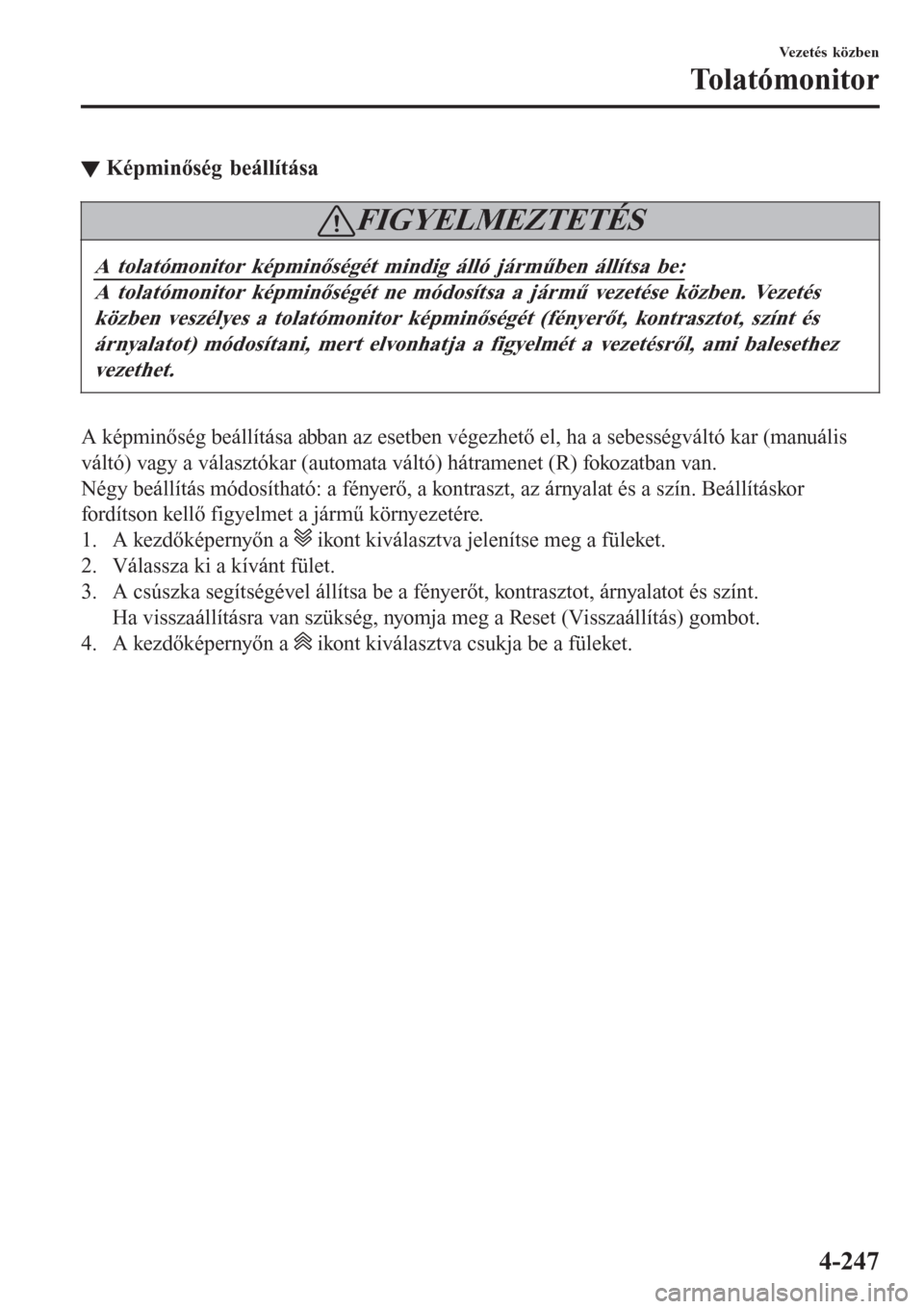

▼Képminőség beállítása
FIGYELMEZTETÉS
A tolatómonitor képminőségét mindig álló járműben állítsa be:
A tolatómonitor képminőségét ne módosítsa a jármű vezetése közben. Vezetés
közben veszélyes a tolatómonitor képminőségét (fényerőt, kontrasztot, színt és
árnyalatot) módosítani, mert elvonhatja a figyelmét a vezetésről, ami balesethez
vezethet.
A képminőség beállítása abban az esetben végezhető el, ha a sebességváltó kar (manuális
váltó) vagy a választókar (automata váltó) hátramenet (R) fokozatban van.
Négy beállítás módosítható: a fényerő, a kontraszt, az árnyalat és a szín. Beállításkor
fordítson kellő figyelmet a jármű környezetére.
1. A kezdőképernyőn a
ikont kiválasztva jelenítse meg a füleket.
2. Válassza ki a kívánt fület.
3. A csúszka segítségével állítsa be a fényerőt, kontrasztot, árnyalatot és színt.
Ha visszaállításra van szükség, nyomja meg a Reset (Visszaállítás) gombot.
4. A kezdőképernyőn a
ikont kiválasztva csukja be a füleket.
Vezetés közben
Tolatómonitor
4-247

Parkolóradar-rendszer*

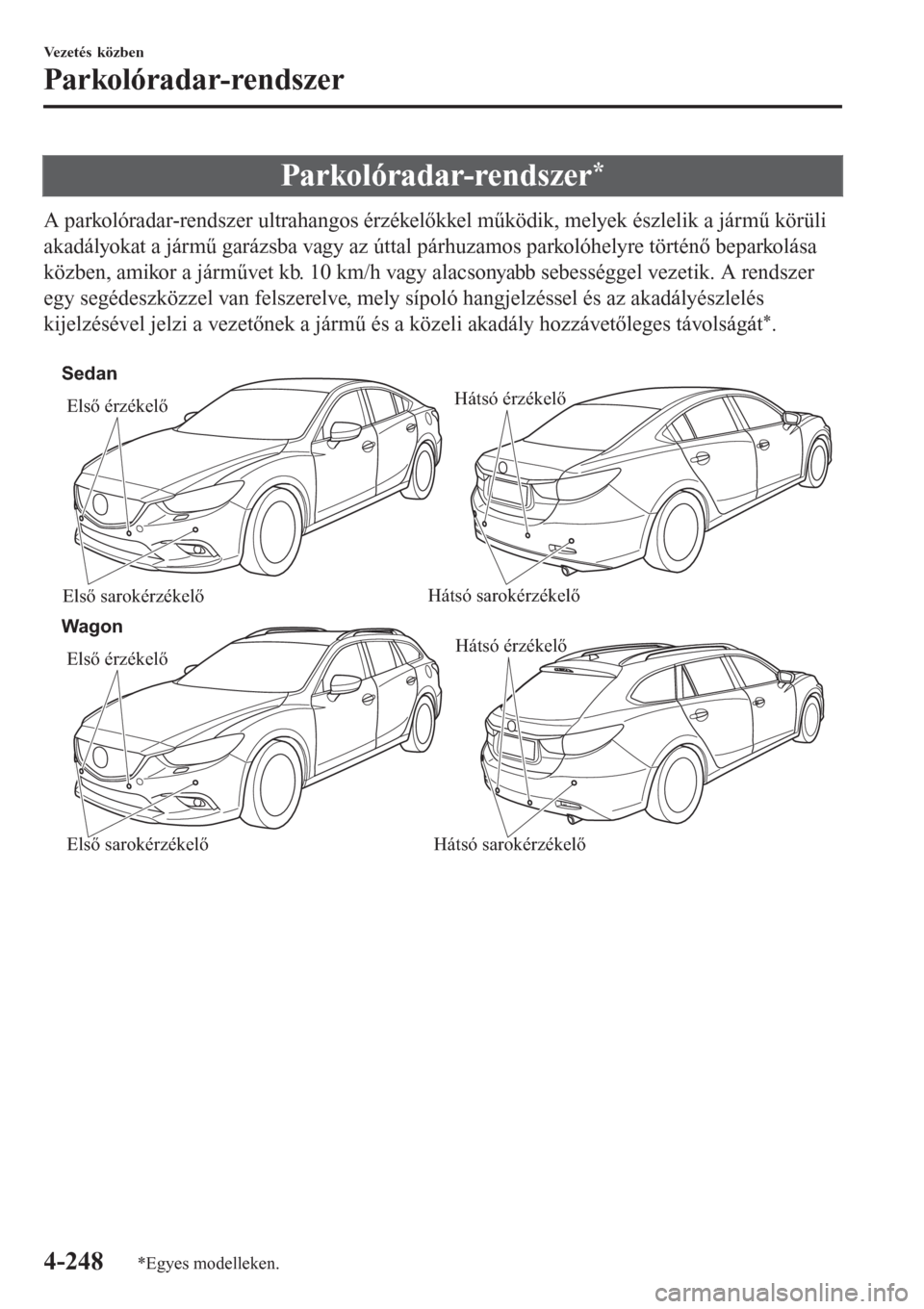

A parkolóradar-rendszer ultrahangos érzékelőkkel működik, melyek észlelik a jármű körüli
akadályokat a jármű garázsba vagy az úttal párhuzamos parkolóhelyre történő beparkolása
közben, amikor a járművet kb. 10 km/h vagy alacsonyabb sebességgel vezetik. A rendszer
egy segédeszközzel van felszerelve, mely sípoló hangjelzéssel és az akadályészlelés
kijelzésével jelzi a vezetőnek a jármű és a közeli akadály hozzávetőleges távolságát
*.

Első érzékelő
Első sarokérzékelőHátsó érzékelő
Hátsó sarokérzékelő
Első érzékelő
Első sarokérzékelőHátsó érzékelő
Hátsó sarokérzékelő
Sedan
Wagon
Vezetés közben
Parkolóradar-rendszer
4-248*Egyes modelleken.

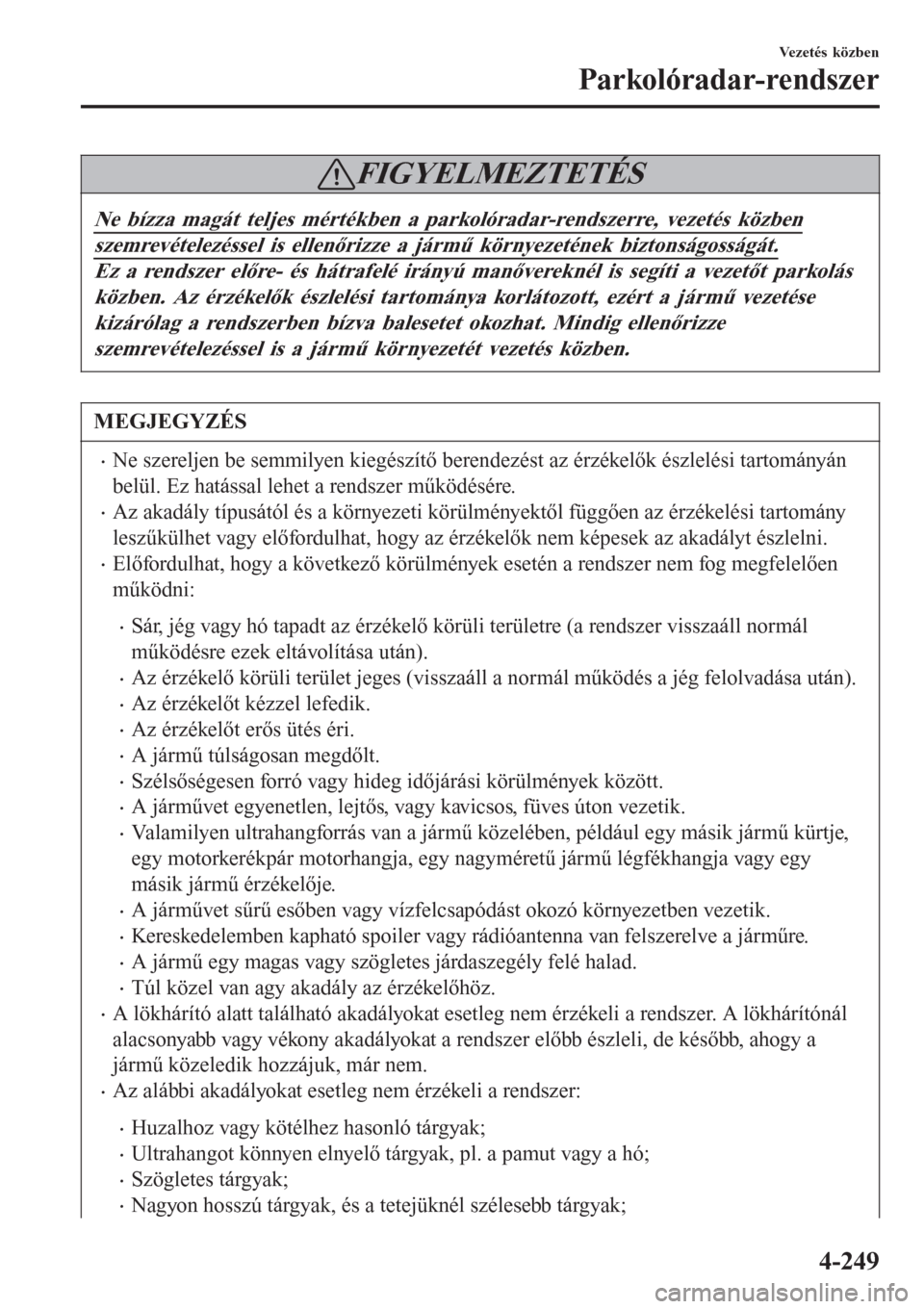

FIGYELMEZTETÉS
Ne bízza magát teljes mértékben a parkolóradar-rendszerre, vezetés közben
szemrevételezéssel is ellenőrizze a jármű környezetének biztonságosságát.
Ez a rendszer előre- és hátrafelé irányú manővereknél is segíti a vezetőt parkolás
közben. Az érzékelők észlelési tartománya korlátozott, ezért a jármű vezetése
kizárólag a rendszerben bízva balesetet okozhat. Mindig ellenőrizze
szemrevételezéssel is a jármű környezetét vezetés közben.
MEGJEGYZÉS
•Ne szereljen be semmilyen kiegészítő berendezést az érzékelők észlelési tartományán
belül. Ez hatással lehet a rendszer működésére.
•Az akadály típusától és a környezeti körülményektől függően az érzékelési tartomány
leszűkülhet vagy előfordulhat, hogy az érzékelők nem képesek az akadályt észlelni.
•Előfordulhat, hogy a következő körülmények esetén a rendszer nem fog megfelelően
működni:
•Sár, jég vagy hó tapadt az érzékelő körüli területre (a rendszer visszaáll normál
működésre ezek eltávolítása után).
•Az érzékelő körüli terület jeges (visszaáll a normál működés a jég felolvadása után).
•Az érzékelőt kézzel lefedik.
•Az érzékelőt erős ütés éri.
•A jármű túlságosan megdőlt.
•Szélsőségesen forró vagy hideg időjárási körülmények között.
•A járművet egyenetlen, lejtős, vagy kavicsos, füves úton vezetik.
•Valamilyen ultrahangforrás van a jármű közelében, például egy másik jármű kürtje,
egy motorkerékpár motorhangja, egy nagyméretű jármű légfékhangja vagy egy
másik jármű érzékelője.
•A járművet sűrű esőben vagy vízfelcsapódást okozó környezetben vezetik.
•Kereskedelemben kapható spoiler vagy rádióantenna van felszerelve a járműre.
•A jármű egy magas vagy szögletes járdaszegély felé halad.
•Túl közel van agy akadály az érzékelőhöz.
•A lökhárító alatt található akadályokat esetleg nem érzékeli a rendszer. A lökhárítónál
alacsonyabb vagy vékony akadályokat a rendszer előbb észleli, de később, ahogy a
jármű közeledik hozzájuk, már nem.
•Az alábbi akadályokat esetleg nem érzékeli a rendszer:
•Huzalhoz vagy kötélhez hasonló tárgyak;
•Ultrahangot könnyen elnyelő tárgyak, pl. a pamut vagy a hó;
•Szögletes tárgyak;
•Nagyon hosszú tárgyak, és a tetejüknél szélesebb tárgyak;
Vezetés közben
Parkolóradar-rendszer
