![MAZDA MODEL 6 2016 Manual del propietario (in Spanish) 4–214
Cuando conduce
i-ACTIVSENSE
ADVERTENCIA
No se confíe completamente en el sistema de soporte de freno de ciudad inteligente
[Adelante] (SCBS F):
El sistema de soporte de fren](/img/28/13513/w960_13513-380.png "MAZDA MODEL 6 2016 Manual del propietario (in Spanish) 4–214
Cuando conduce
i-ACTIVSENSE
ADVERTENCIA
No se confíe completamente en el sistema de soporte de freno de ciudad inteligente
[Adelante] (SCBS F):
El sistema de soporte de fren")
4–214
Cuando conduce
i-ACTIVSENSE
ADVERTENCIA
No se confíe completamente en el sistema de soporte de freno de ciudad inteligente
[Adelante] (SCBS F):
El sistema de soporte de freno de ciudad inteligente [Adelante] (SCBS F) fue sólo
diseñado para reducir los daños en caso de un choque. Sobre con ¿ arse en el sistema
lo que hará que se use equivocadamente el pedal del acelerador o pedal de freno
puede resultar en un accidente.
El soporte de freno de ciudad inteligente [Adelante] (SCBS F) es un sistema que
funciona en respuesta a un vehículo delante del suyo. El sistema podría no se capaz
de detectar o reaccionar con vehículos de dos ruedas o peatones.
PRECAUCION
Cuando conduce en todo terreno donde hay pasto denso, se recomienda desconectar el
<0056004c005600570048005000440003004700480003005600520053005200550057004800030047004800030049005500480051005200030047004800030046004c00580047004400470003004c005100570048004f004c004a0048005100570048000300
3e002400470048004f004400510057004800400003000b0036[CBS F).
En los siguientes casos, apague el sistema para evitar un malfuncionamiento:
Se remolca el vehículo o cuando se está remolcando otro vehículo.
El vehículo se encuentra sobre un rodillo de chasis.
Al conducir en caminos ásperos como en áreas con pasto denso o a campo traviesa.
Consulte la sección Parando el funcionamiento del sistema de soporte de freno de ciudad
inteligente [Adelante] (SCBS F) en la página 4-217 acerca de cómo desconectar el
<0056004c005600570048005000440003004700480003005600520053005200550057004800030047004800030049005500480051005200030047004800030046004c00580047004400470003004c005100570048004f004c004a0048005100570048000300
3e002400470048004f004400510057004800400003000b0036[CBS F).
Page 382 of 822
![MAZDA MODEL 6 2016 Manual del propietario (in Spanish) 4–215
Cuando conduce
i-ACTIVSENSE
NOTA
El sistema de soporte del freno de ciudad inteligente [Adelante] (SCBS F) funcionará
en las siguientes condiciones.
El motor](/img/28/13513/w960_13513-381.png "MAZDA MODEL 6 2016 Manual del propietario (in Spanish) 4–215
Cuando conduce
i-ACTIVSENSE
NOTA
El sistema de soporte del freno de ciudad inteligente [Adelante] (SCBS F) funcionará
en las siguientes condiciones.
El motor")
4–215
Cuando conduce
i-ACTIVSENSE
NOTA
El sistema de soporte del freno de ciudad inteligente [Adelante] (SCBS F) funcionará
en las siguientes condiciones.
El motor está funcionando.
La indicación de advertencia/advertencia del sistema de soporte de freno inteligente/
<005600520053005200550057004800030047004800030049005500480051005200030047004800030046004c00580047004400470003004c005100570048004f004c004a00480051005700480003000b00360025003600120036002600250036000c000300
0b00690050004500440055000c000300510052000300560048[ enciende.
(Advertencia de choque trasero)
La velocidad del vehículo es aproximadamente 4 a 80 km/h.
(Control de frenos (frenos SCBS))
La velocidad del vehículo es aproximadamente 4 a 30 km/h.
El sistema de soporte de freno de ciudad inteligente [Adelante] ( S C B S F ) n o é s t a p a g a d o .
Bajo las siguientes condiciones, el sistema de soporte de freno de ciudad inteligente
<003e002400470048004f004400510057004800400003000b003600260025003600030029000c000300530052004700550074004400030051005200030049005800510046004c0052005100440055000300510052005500500044004f005000480051005700
48001d0003[
El sistema de soporte de freno de ciudad inteligente [Adelante] (SCBS F) no
<0049005800510046004c0052005100440055006900030056004c00030048004f00030046005200510047005800460057005200550003005500480044004f004c004600480003005200530048005500440046004c0052005100480056000300470048000300
46005200510047005800460046004c007900510003000b0052[pera el pedal del
acelerador y el volante).
Si existe la posibilidad de un contacto parcial con el vehículo delante de Ud.
El vehículo se conduce sobre una super ¿ cie resbalosa como caminos húmedos, con
hielo o nieve.
El rendimiento de frenado se afecta adversamente debido a bajas temperaturas o
frenos húmedos.
Se conduce el vehículo a la misma velocidad que el vehículo delante del suyo.
Se ha pisado el pedal del acelerador.
Se ha pisado el pedal de freno.
El volante está siendo usado.
La palanca selectora está siendo usada.
En los siguientes casos, la cámara sensora hacia adelante (FSC) determina que hay un
<00590048004b007400460058004f0052000300470048004f0044005100570048000300470048004f000300560058005c00520003005c00030048004f0003005600520053005200550057004800030047004800030049005500480051005200030047004800
030046004c00580047004400470003004c005100570048004f[igente [Adelante] (SCBS
F) podría funcionar.
Objetos en el camino en la entrada de una curva.
Vehículos pasando en la senda opuesta al dar la curva.
Objetos metálicos, lomas u objetos salientes en el camino.
Cuando pasa a través de un peaje.
Al pasar por accesos bajos, accesos angostos, lavaderos de automóviles o túneles.
Si repentinamente Ud. se acerca al vehículo delante del suyo.
Vehículos de 2 ruedas, peatones, animales o árboles.
Se conduce el vehículo con alguna de los otros neumáticos muy g a s t a d o s .
(Transmisión manual) Si se detiene el vehículo por el funcionamiento SCBS y no se pisa el pedal de
embrague, el motor se para.
Page 383 of 822
4–216
Cuando conduce
i-ACTIVSENSE
Indicador de soporte de freno de
ciudad inteligente (SCBS) (Roja)
S i e l sopote de freno de ciudad inteligente
(SCBS) está funcionando, el indicador
(roja) destellará.
Advertencia de choque
S i e x i s t e l a p o s i bilidad de un choque con
un vehículo delante de Ud., sonará el bip
continuamente y aparecerá una advertencia
en la exhibición multinformación o la
exhibición de conducción activa.
Exhibición de multinformación
Exhibición de conducción activa
NOTA
(Sin interruptor SCBS OFF) Se puede cambiar la distancia de
funcionamiento y el volumen de la
advertencia sonora de choque.
Consulte la sección Características
de personalización en la página
9-16 .
(Con interruptor SCBS OFF) Se puede cambiar la distancia de
funcionamiento y el volumen de
la advertencia sonora de choque.
Consulte a un técnico autorizado
Mazda.
Exhibición de funcionamiento de
frenos automáticos
S e i n dica “SCBS Frenado automático” en
la exhibición de conducción activa y la
exhibición de multinformación después
que se usan los frenos SCBS o el frenado
asistido (frenado asistido SCBS).
Exhibición de conducción activa
Exhibición de multinformación
Page 384 of 822
4–217
Cuando conduce
i-ACTIVSENSE
NOTA
La advertencia sonora de choques
suena intermitentemente mientras
funciona el freno SCBS o el frenado
asistido (frenado asistido SCBS).
Si se detiene el vehículo mediante
el funcionamiento del SCBS y
no se pisa el pedal de freno, la
advertencia sonora sonará durante
aproximadamente 2 segundos
y el freno SCBS se desactivará
automáticamente.
Parando el funcionamiento del
sistema de soporte de freno de
ciudad inteligente [Adelante]
(SCBS F)
E l s i stema de soporte de freno de ciudad
inteligente [Adelante] (SCBS F) se puede
desactivar temporariamente.
Cuando se desactiva el sistema de soporte
de freno de ciudad inteligente [Adelante]
(SCBS F), se enciende el indicador de
soporte de freno de ciudad inteligente
(SCBS) OFF.
Cuando se vuelve a arrancar el vehículo, el
sistema se puede usar.
Sin interruptor SCBS OFF
Consulte la sección Características de
personalización en la página 9-16 .
NOTA
Cuando se ajusta para que no funcione
el sistema de soporte de freno de ciudad
inteligente [Adelante] (SCBS F), el
sistema de soporte de freno de ciudad
inteligente [Marcha atrás] (SCBS
R) y el soporte de freno inteligente
(SBS) también se ajustan para que no
funcionen.
Con interruptor SCBS OFF
O p rima el interruptor SCBS OFF para
desconectar el sistema. Se encenderá el
indicador de soporte de freno de ciudad
inteligente (SCBS) OFF en el grupo de
instrumentos.
Oprima otra vez el interruptor para volver
a encender el sistema. El indicador de
soporte de freno de ciudad inteligente
(SCBS) OFF se apagará.
Page 385 of 822
![MAZDA MODEL 6 2016 Manual del propietario (in Spanish) 4–218
Cuando conduce
i-ACTIVSENSE
*Algunos modelos.
Soporte de freno de ciudad inteligente [Marcha atrás]
(SCBS R)
*
E l s<0052005300520055005700480003004700480003004900550048005](/img/28/13513/w960_13513-384.png "MAZDA MODEL 6 2016 Manual del propietario (in Spanish) 4–218
Cuando conduce
i-ACTIVSENSE
*Algunos modelos.
Soporte de freno de ciudad inteligente [Marcha atrás]
(SCBS R)
*
E l s<0052005300520055005700480003004700480003004900550048005")
4–218
Cuando conduce
i-ACTIVSENSE
*Algunos modelos.
Soporte de freno de ciudad inteligente [Marcha atrás]
(SCBS R)
*
E l s<00520053005200550057004800030047004800030049005500480051005200030047004800030046004c00580047004400470003004c005100570048004f004c004a00480051005700480003003e0030004400550046004b00440003004400570055006900
5600400003000b003600260025003600030035000c00030048[s un sistema que fue
<0047004c00560048007800440047005200030053004400550044000300550048004700580046004c005500030048004f000300470044007800520003004800510003004600440056005200030047004800030058005100030046004b005200540058004800
03004400460046004c00520051004400510047005200030048[l control de freno (freno
<0036002600250036000c00030046005800440051004700520003004f0052005600030056004800510056005200550048005600030058004f005700550044005600790051004c004600520056000300470048004f00030056004c0056005700480050004400
03004700480057004800460057004400030058005100440003[obstrucción en la parte de
<00440057005500690056000300470048004f000300590048004b007400460058004f005200030050004c004800510057005500440056000300480056005700690003004600520051004700580046004c004800510047005200030044000300580051004400
0300590048004f00520046004c004700440047000300470048[ aproximadamente 2 a 8
<004e00500012004b000f0003005c00030048004f00030056004c005600570048005000440003004700480057004800550050004c005100440003005400580048000300510052000300560048000300530058004800470048000300480059004c0057004400
5500030058005100030046004b005200540058004800030011[
RetrocesoSensor ultrasónico (trasero)
Page 386 of 822
![MAZDA MODEL 6 2016 Manual del propietario (in Spanish) 4–219
Cuando conduce
i-ACTIVSENSE
ADVERTENCIA
No se confíe completamente en el sistema de soporte de freno de ciudad inteligente
[Marcha atrás] (SCBS R):
El sistema de soporte de](/img/28/13513/w960_13513-385.png "MAZDA MODEL 6 2016 Manual del propietario (in Spanish) 4–219
Cuando conduce
i-ACTIVSENSE
ADVERTENCIA
No se confíe completamente en el sistema de soporte de freno de ciudad inteligente
[Marcha atrás] (SCBS R):
El sistema de soporte de")
4–219
Cuando conduce
i-ACTIVSENSE
ADVERTENCIA
No se confíe completamente en el sistema de soporte de freno de ciudad inteligente
[Marcha atrás] (SCBS R):
El sistema de soporte de freno de ciudad inteligente [Marcha atrás] (SCBS R) fue
sólo diseñado para reducir los daños en caso de un choque. Sobre con ¿ arse en el
sistema lo que hará que se use equivocadamente el pedal del acelerador o pedal de
freno puede resultar en un accidente.
Para asegurarse el funcionamiento correcto del soporte de freno de ciudad
inteligente [Marcha atrás] (SCBS R), tenga en cuenta las siguientes precauciones.
No aplique ningún adhesivo en un sensor ultrasónico (trasero) (incluyendo
adhesivos transparentes). De lo contrario, el sensor ultrasónico (trasero) podría no
detectar vehículos u obstrucciones que pueden resultar en un accidente.
No desarme un sensor ultrasónico (trasero).
Si se pueden ver rajaduras o daños causados por pedregullo o suciedad alrededor
de un sensor ultrasónico (trasero), deje de usar inmediatamente el sistema
de soporte de freno de ciudad inteligente [Marcha atrás] (SCBS R) y haga
inspeccionar su vehículo por un técnico experto, le recomendamos un técnico
autorizado Mazda. Si continúa conduciendo el vehículo con rajaduras o rayones
en el parabrisas alrededor de un sensor ultrasónico, el sistema podría funcionar
innecesariamente y causar un accidente inesperado.
Consulte la sección Parando el funcionamiento del sistema de soporte de freno de
ciudad inteligente [Marcha atrás] (SCBS R) en la página 4-223 .
Consulte a un técnico experto, le recomendamos un técnico autorizado Mazda
para cambio del paragolpes trasero.
No modi ¿ que la suspensión:
Si se cambia la altura o inclinación del vehículo, el sistema de soporte de freno de
ciudad inteligente [Marcha atrás] (SCBS R) podría no funcionar correctamente debido
a que no detecta correctamente las obstrucciones.
No aplique fuerza sobre un sensor ultrasónico (trasero):
Al lavar el vehículo, no rocíe agua a alta presión contra un sensor ultrasónico (trasero),
o lo frote fuertemente. Además, no golpee el paragolpes trasero fuertemente cuando
carga y descarga una carga. De lo contrario, los sensores pueden detectar obstrucciones
correctamente lo que puede resultar en que el sistema de soporte de freno de ciudad
inteligente [Marcha atrás] (SCBS R) no funcione normalmente, o puede resultar en un
funcionamiento innecesario.
Page 387 of 822
4–220
Cuando conduce
i-ACTIVSENSE
PRECAUCION
Cuando conduce en todo terreno donde hay pasto o follaje, se recomienda desconectar
<0048004f00030056004c005600570048005000440003004700480003005600520053005200550057004800030047004800030049005500480051005200030047004800030046004c00580047004400470003004c005100570048004f004c004a0048005100
5700480003003e0030004400550046004b0044000300440057[rás] (SCBS R).
Use siempre neumáticos que sean del tamaño especi ¿ cado, y el mismo fabricante,
marca y diseño para todas las 4 ruedas. Además, no use neumáticos que tengan
patrones signi ¿ cativamente diferentes en el mismo vehículo. No use neumáticos que
tengan patrones signi ¿ cativamente diferentes en el mismo vehículo. De lo contrario, el
<0056004c005600570048005000440003004700480003005600520053005200550057004800030047004800030049005500480051005200030047004800030046004c00580047004400470003004c005100570048004f004c004a0048005100570048000300
3e0030004400550046004b0044000300440057005500690056[] (SCBS R) podría no
funcionar normalmente.
Si el hielo o nieve se pegan a los sensores ultrasónicos (traseros) no podrían no
<00470048005700480046005700440055000300520045005600570055005800460046004c0052005100480056000300460052005500550048004600570044005000480051005700480003004700480053004800510047004c00480051004700520003004700
480003004f0044005600030046005200510047004c0046004c[ones. En esos casos,
<0048004f00030056004c0056005700480050004400030053005200470055007400440003005100520003005300520047004800550003005500480044004f004c005d004400550003004f005200560003004600520051005700550052004f00480056000300
46005200550055004800460057004400500048005100570048[. Conduzca siempre
<00460058004c004700440047005200560044005000480051005700480003005c0003005300550048005600570048000300440057004800510046004c00790051000300440003004f0044000300530044005500570048000300470048000300440057005500
690056000300470048004f000300590048004b007400460058[lo.
Page 388 of 822
4–221
Cuando conduce
i-ACTIVSENSE
NOTA
La postura del vehículo cambia dependiendo del uso del pedal del acelerador, pedal de
<004900550048005100520003005c000300590052004f0044005100570048000f0003004f005200030054005800480003005300580048004700480003004b004400460048005500030047004c004900740046004c004f000300530044005500440003004800
4f00030056004c005600570048005000440003005500480046[onocer una obstrucción,
<005200030053005800480047004800030052004600440056004c005200510044005500030058005100440003004700480057004800460046004c007900510003004c00510051004800460048005600440055004c0044001100030028005100030048005600
520056000300460044005600520056000f00030048004f0003[sistema de soporte
<0047004800030049005500480051005200030047004800030046004c00580047004400470003004c005100570048004f004c004a00480051005700480003003e0030004400550046004b004400030044005700550069005600400003000b00360026002500
3600030035000c000300530052004700550074004400030052[ no funcionar
normalmente.
El sistema de soporte del freno de ciudad inteligente [Marcha atrás] (SCBS R)
funcionará en las siguientes condiciones.
El motor está funcionando.
La palanca de cambios (vehículo de transmisión manual) o la palanca selectora
<000b00590048004b007400460058004f00520003004700480003005700550044005100560050004c0056004c0079005100030044005800570052005000690057004c00460044000c0003005600480003004800510046005800480051005700550044000300
4800510003004f00440003005300520056004c0046004c0079[n R (marcha atrás).
“Fallo de SCBS marcha atrás” no aparece en la exhibición multinformación.
La velocidad del vehículo se encuentra aproximadamente 2 a 8 km/h.
El soporte de freno de ciudad inteligente [Marcha atrás] (SCBS R) no ésta pagado.
El DSC no está funcionando mal.
El soporte de freno de ciudad inteligente [Marcha atrás] (SCBS R) funciona usando
<004f0052005600030056004800510056005200550048005600030058004f005700550044005600790051004c0046005200560003000b00570055004400560048005500520056000c0003005400580048000300470048005700480046005700440051000300
520045005600570055005800460046004c0052005100480056[ en la parte de atrás
<00480050004c0057004c004800510047005200030052005100470044005600030058004f005700550044005600790051004c0046004400560003005c0003004f00580048004a00520003005500480046004c0045004c00480051004700520003004f004400
56000300520051004700440056000300540058004800030055[etornan re À ejadas por
las obstrucciones.
En los siguientes casos, los sensores ultrasónicos (traseros) no pueden detectar
<00520045005600570055005800460046004c00520051004800560003005c00030048004f0003005600520053005200550057004800030047004800030049005500480051005200030047004800030046004c00580047004400470003004c00510057004800
4f004c004a00480051005700480003003e0030004400550046[ha atrás] (SCBS R)
podría no funcionar.
La altura de la obstrucción es baja tanto como paredes bajas o camiones con
plataformas de carga bajas.
La altura de la obstrucción es alta tanto como camiones con plataformas de carga
altas.
La obstrucción es pequeña.
La obstrucción es ¿ na como un poste indicador.
La obstrucción está ubicada fuera del centro del vehículo.
La super ¿ cie de la obstrucción no está vertical en relación al vehículo.
La obstrucción es suave como una cortina o nieve pegada a un vehículo.
La obstrucción tiene forma irregular.
La obstrucción está extremadamente cerca.
Page 389 of 822
4–222
Cuando conduce
i-ACTIVSENSE
NOTA
En los siguientes casos, los sensores ultrasónicos (traseros) no pueden detectar
<00520045005600570055005800460046004c0052005100480056000300460052005500550048004600570044005000480051005700480003005c00030048004f00030056005200530052005500570048000300470048000300490055004800510052000300
47004800030046004c00580047004400470003004c00510057[eligente [Marcha atrás]
(SCBS R) podría no funcionar.
Hay algo pegado al paragolpes cerca de un sensor ultrasónico (trasero).
El volante se gira abruptamente, o se acciona el pedal de freno o acelerador.
Hay otra obstrucción cerca de una obstrucción.
Durante tiempo inclemente como cuando llueve, hay niebla y cae nieve.
Humedad alta o baja.
Temperatura alta o baja
Vientos fuertes.
El lugar de pasaje no es plano.
Equipaje pesado cargado en el compartimiento para equipajes o en el asiento trasero.
Los objetos como una antena inalámbrica, luz para niebla o placa de matrícula
<004c004f00580050004c0051004400470044000300480056005700690003004c0051005600570044004f004400470044000300460048005500460044000300470048000300580051000300560048005100560052005500030058004f005700550044005600
790051004c004600520003000b005700550044005600480055[o).
La orientación de un sensor ultrasónico (trasero) está desviado por razones como un
choque.
El vehículo se ve afectado por otras ondas de sonido como la bocina, ruido del
motor, sensor ultrasónico de otros vehículos.
En los siguientes casos, un sensor ultrasónico (trasero) podría detectar algo como una
<00520045005600570055005800460046004c00790051000300540058004800030053005200470055007400440003004b0044004600480055000300540058004800030048004f00030056004c00560057004800500044000300470048000300560052005300
52005500570048000300470048000300490055004800510052[ de ciudad inteligente
[Marcha atrás] (SCBS R) funcione.
Conduzca en una cuesta pronunciada.
Bloques de rueda.
Cortinas, barreras como las de los peajes y cruces de tren.
Al viajar cerca de objetos como ramas, barreras, vehículos, paredes y cercas a lo
largo de un camino.
Al conducir en todo terreno en áreas donde hay pasto y forraje.
Al pasar por accesos bajos, accesos angostos, lavaderos de automóviles y túneles.
Una barra de remolque instalada o un trailer conectado.
(Transmisión manual) Si se detiene el vehículo por el funcionamiento SCBS y no se pisa el pedal de
embrague, el motor se para.
Cuando funciona el sistema, el usuario será noti ¿ cado por la exhibición
<00500058004f0057004c0051004900520055005000440046004c00790051000300520003004f004400030048005b004b004c0045004c0046004c0079005100030047004800030046005200510047005800460046004c007900510003004400460057004c00
59004400110003[
La indicación de advertencia de soporte de freno de ciudad inteligente (SCBS) (ámbar)
<005600480003004800510046004c0048005100470048000300460058004400510047005200030048004f00030056004c0056005700480050004400030057004c004800510048000300580051000300500044004f0049005800510046004c00520051004400
50004c004800510057005200110003[
Consulte la sección Indicación de advertencia/Advertencia en la página 4-54 .
Page 390 of 822

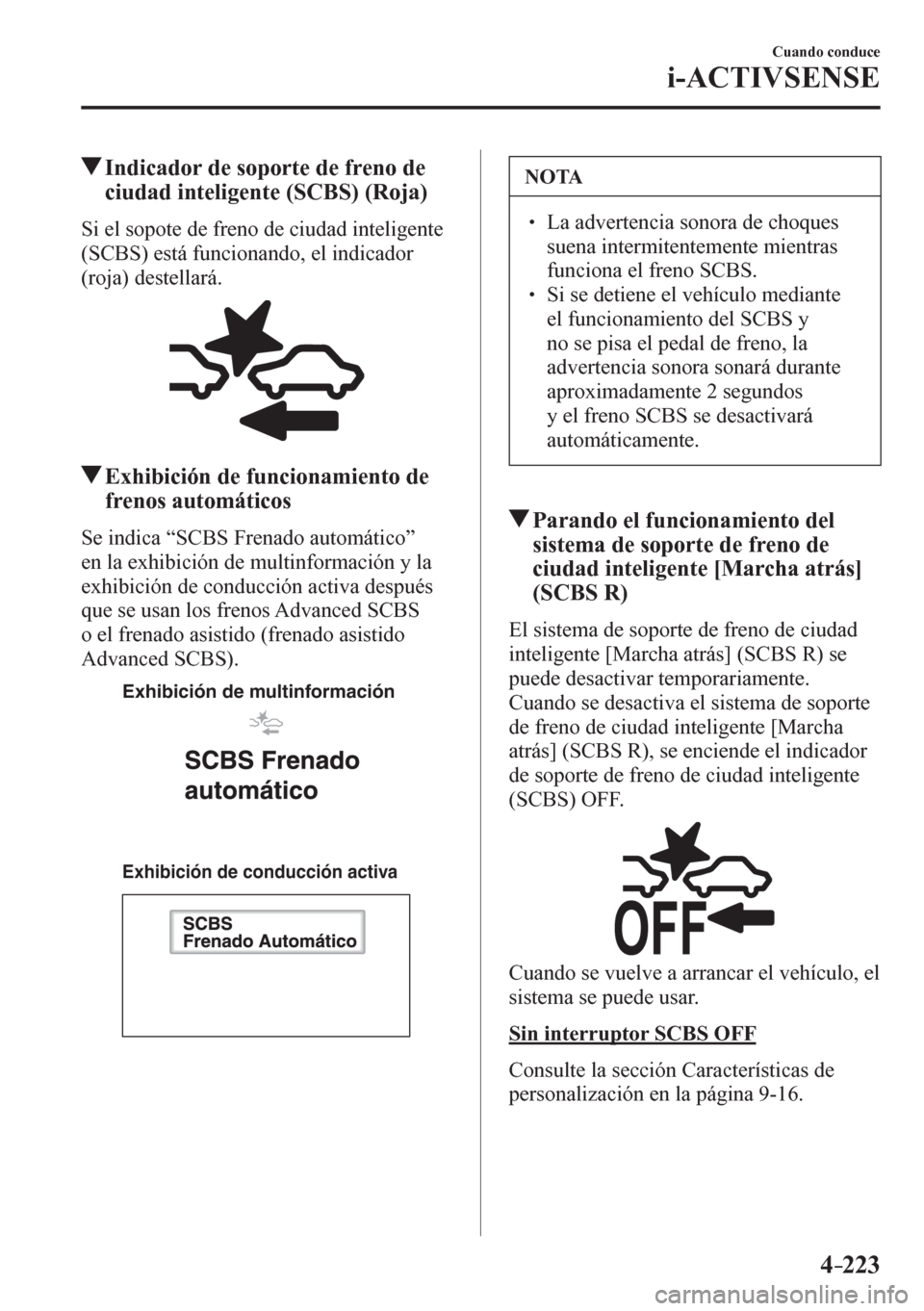

4–223
Cuando conduce
i-ACTIVSENSE
Indicador de soporte de freno de
ciudad inteligente (SCBS) (Roja)
S i e l sopote de freno de ciudad inteligente
(SCBS) está funcionando, el indicador
(roja) destellará.
Exhibición de funcionamiento de
frenos automáticos
S e i n dica “SCBS Frenado automático”
en la exhibición de multinformación y la
exhibición de conducción activa después
que se usan los frenos Advanced SCBS
o el frenado asistido (frenado asistido
Advanced SCBS).
Exhibición de conducción activa
Exhibición de multinformación
NOTA
La advertencia sonora de choques
suena intermitentemente mientras
funciona el freno SCBS.
Si se detiene el vehículo mediante
el funcionamiento del SCBS y
no se pisa el pedal de freno, la
advertencia sonora sonará durante
aproximadamente 2 segundos
y el freno SCBS se desactivará
automáticamente.
Parando el funcionamiento del
sistema de soporte de freno de
ciudad inteligente [Marcha atrás]
(SCBS R)
E l s i s t e m a d e soporte de freno de ciudad
inteligente [Marcha atrás] (SCBS R) se
puede desactivar temporariamente.
Cuando se desactiva el sistema de soporte
de freno de ciudad inteligente [Marcha
atrás] (SCBS R), se enciende el indicador
de soporte de freno de ciudad inteligente
(SCBS) OFF.
Cuando se vuelve a arrancar el vehículo, el
sistema se puede usar.
Sin interruptor SCBS OFF
Consulte la sección Características de
personalización en la página 9-16 .
