MAZDA MODEL 6 2017 Betriebsanleitung (in German)

4–39
Beim Fahren
Armaturenbrett und Anzeigen

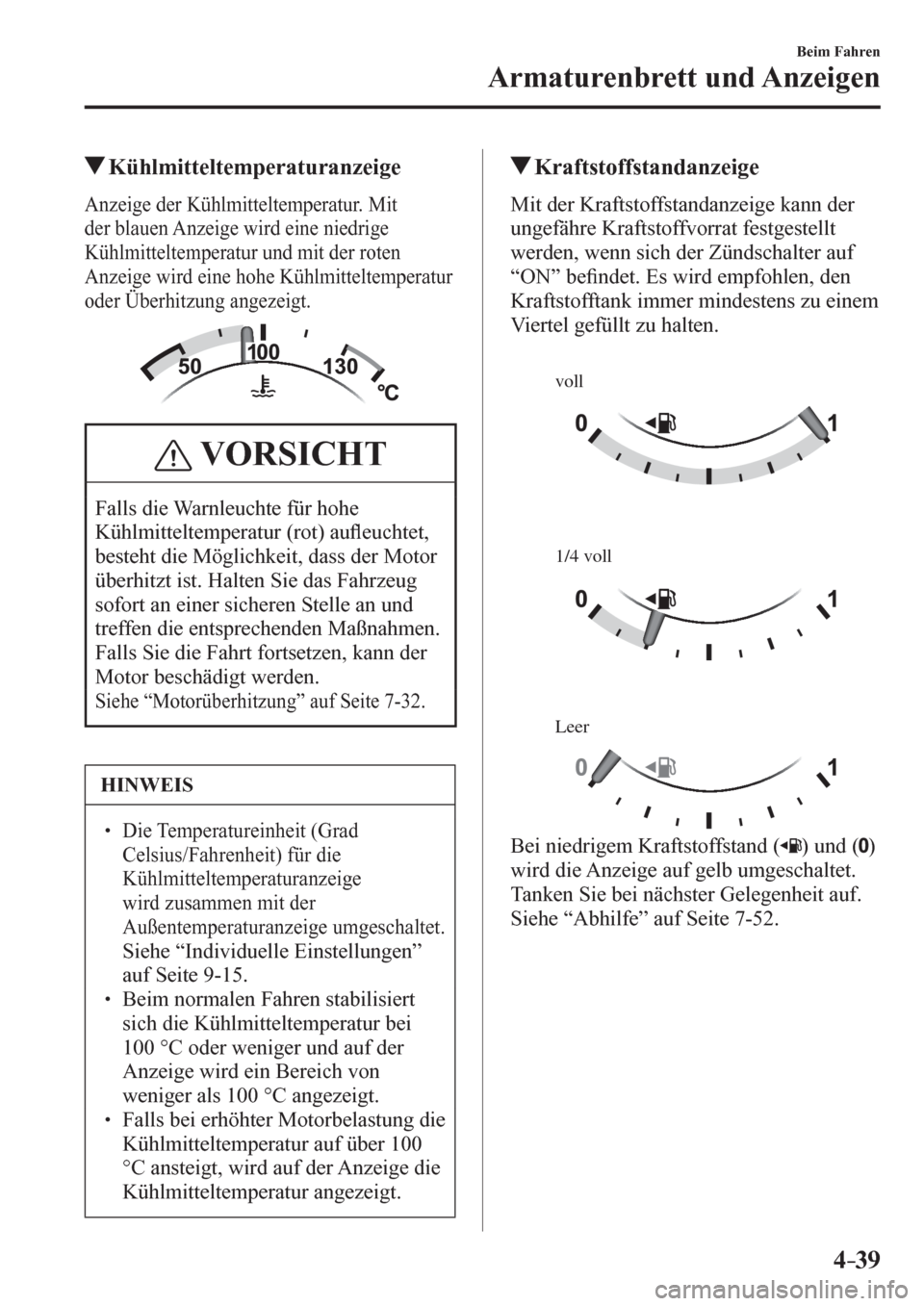

Kühlmitteltemperaturanzeige
Anzeige der Kühlmitteltemperatur. Mit
der blauen Anzeige wird eine niedrige
Kühlmitteltemperatur und mit der roten
Anzeige wird eine hohe Kühlmitteltemperatur
oder Überhitzung angezeigt.
VORSICHT
Falls die Warnleuchte für hohe
Kühlmitteltemperatur (rot) auÀ euchtet,
besteht die Möglichkeit, dass der Motor
überhitzt ist. Halten Sie das Fahrzeug
sofort an einer sicheren Stelle an und
treffen die entsprechenden Maßnahmen.
Falls Sie die Fahrt fortsetzen, kann der
Motor beschädigt werden.
Siehe “Motorüberhitzung” auf Seite 7-32 .
HINWEIS
 Die Temperatureinheit (Grad
Celsius/Fahrenheit) für die
Kühlmitteltemperaturanzeige
wird zusammen mit der
Außentemperaturanzeige umgeschaltet.
 Siehe “Individuelle Einstellungen”
auf Seite 9-15 .

 Beim normalen Fahren stabilisiert
sich die Kühlmitteltemperatur bei
100 °C oder weniger und auf der
Anzeige wird ein Bereich von
weniger als 100 °C angezeigt.
  Falls bei erhöhter Motorbelastung die
Kühlmitteltemperatur auf über 100
°C ansteigt, wird auf der Anzeige die
Kühlmitteltemperatur angezeigt.
Kraftstoffstandanzeige
M i t d e r K r a f t s t o f f s t a n d a nzeige kann der
ungefähre Kraftstoffvorrat festgestellt
werden, wenn sich der Zündschalter auf
“ON” be¿ ndet. Es wird empfohlen, den
Kraftstofftank immer mindestens zu einem
Viertel gefüllt zu halten.
voll
1/4 voll
Leer
Bei niedrigem Kraftstoffstand ( ) und ( )
wird die Anzeige auf gelb umgeschaltet.
Tanken Sie bei nächster Gelegenheit auf.
Siehe “Abhilfe” auf Seite 7-52 .
/C\FCA(-)'(A'FKVKQPKPFD

4–40
Beim Fahren
Armaturenbrett und Anzeigen

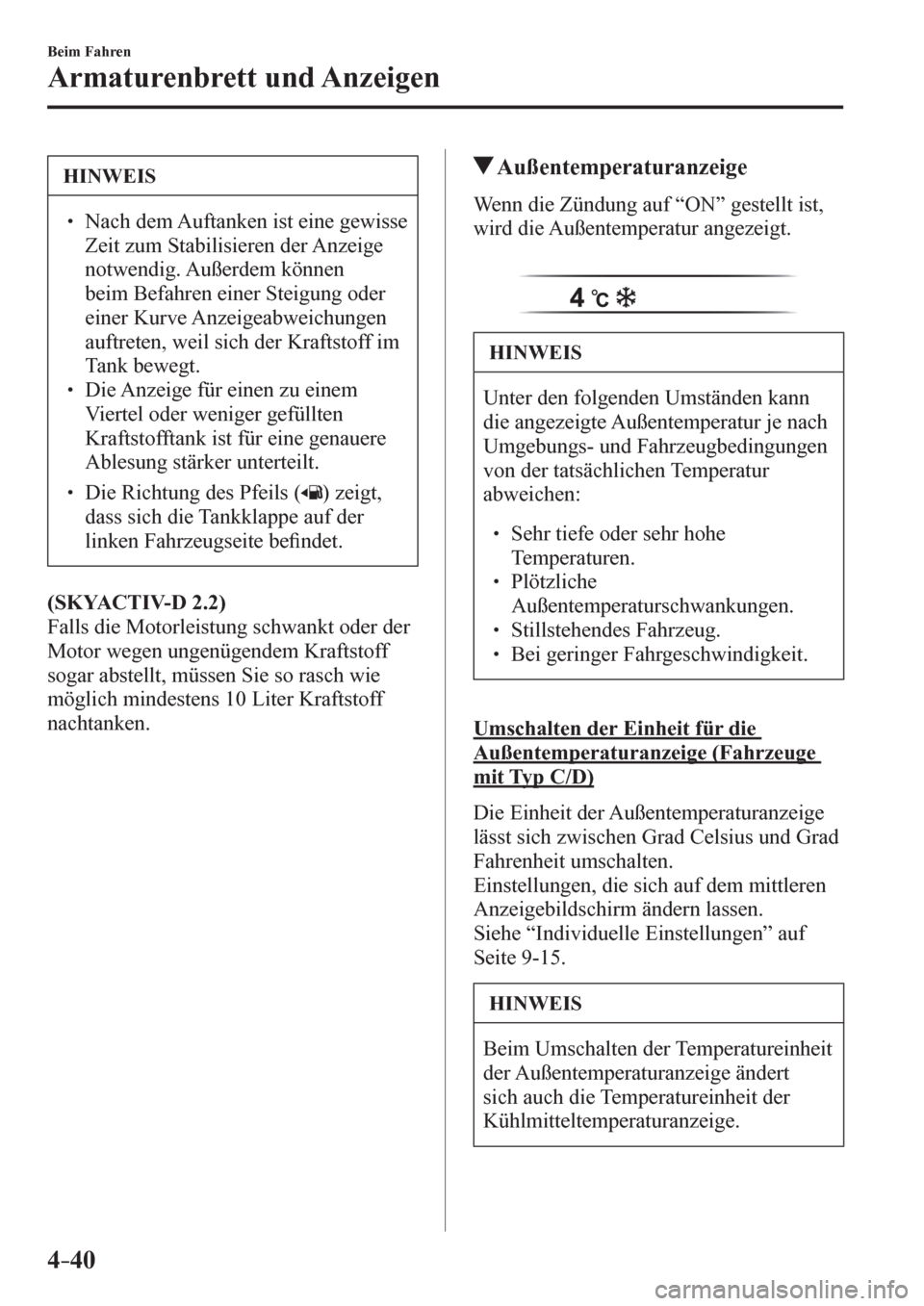

HINWEIS
  Nach dem Auftanken ist eine gewisse
Zeit zum Stabilisieren der Anzeige
notwendig. Außerdem können
beim Befahren einer Steigung oder
einer Kurve Anzeigeabweichungen
auftreten, weil sich der Kraftstoff im
Tank bewegt.
  Die Anzeige für einen zu einem
Viertel oder weniger gefüllten
Kraftstofftank ist für eine genauere
Ablesung stärker unterteilt.
  Die Richtung des Pfeils ( ) zeigt,
dass sich die Tankklappe auf der
linken Fahrzeugseite be¿ ndet.
(SKYACTIV-D 2.2)
Falls die Motorleistung schwankt oder der
Motor wegen ungenügendem Kraftstoff
sogar abstellt, müssen Sie so rasch wie
möglich mindestens 10 Liter Kraftstoff
nachtanken.
Außentemperaturanzeige
W e n n d i e Zündung auf “ON” gestellt ist,
wird die Außentemperatur angezeigt.
HINWEIS
U n t er den folgenden Umständen kann
die angezeigte Außentemperatur je nach
Umgebungs- und Fahrzeugbedingungen
von der tatsächlichen Temperatur
abweichen:



 Sehr tiefe oder sehr hohe
Temperaturen.



 Plötzliche
Außentemperaturschwankungen.



 Stillstehendes Fahrzeug.



 Bei geringer Fahrgeschwindigkeit.
Umschalten der Einheit für die
Außentemperaturanzeige (Fahrzeuge
mit Typ C/D)
D i e E i n heit der Außentemperaturanzeige
lässt sich zwischen Grad Celsius und Grad
Fahrenheit umschalten.
Einstellungen, die sich auf dem mittleren
Anzeigebildschirm ändern lassen.
Siehe “Individuelle Einstellungen” auf
Seite 9-15 .
HINWEIS
Beim Umschalten der Temperatureinheit
der Außentemperaturanzeige ändert
sich auch die Temperatureinheit der
Kühlmitteltemperaturanzeige.
/C\FCA(-)'(A'FKVKQPKPFD

4–41
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle

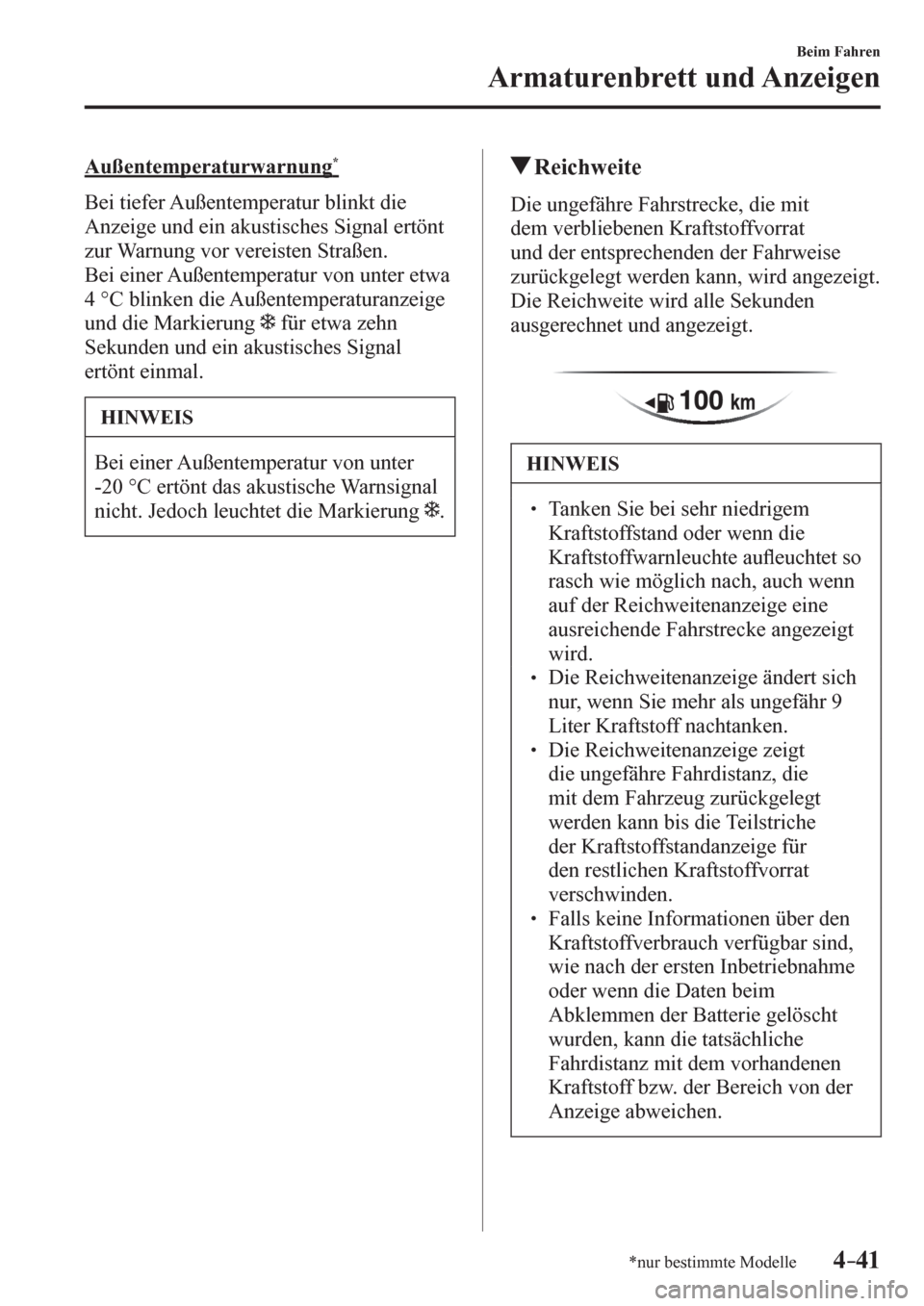

Außentemperaturwarnung *
B e i tiefer Außentemperatur blinkt die
Anzeige und ein akustisches Signal ertönt
zur Warnung vor vereisten Straßen.
Bei einer Außentemperatur von unter etwa
4 °C blinken die Außentemperaturanzeige
und die Markierung
für etwa zehn
Sekunden und ein akustisches Signal
ertönt einmal.
HINWEIS
Bei einer Außentemperatur von unter
-20 °C ertönt das akustische Warnsignal
nicht. Jedoch leuchtet die Markierung
.
Reichweite
D i e ungefähre Fahrstrecke, die mit
dem verbliebenen Kraftstoffvorrat
und der entsprechenden der Fahrweise
zurückgelegt werden kann, wird angezeigt.
Die Reichweite wird alle Sekunden
ausgerechnet und angezeigt.
HINWEIS
  Tanken Sie bei sehr niedrigem
Kraftstoffstand oder wenn die
Kraftstoffwarnleuchte auÀ euchtet so
rasch wie möglich nach, auch wenn
auf der Reichweitenanzeige eine
ausreichende Fahrstrecke angezeigt
wird.
  Die Reichweitenanzeige ändert sich
nur, wenn Sie mehr als ungefähr 9
Liter Kraftstoff nachtanken.
  Die Reichweitenanzeige zeigt
die ungefähre Fahrdistanz, die
mit dem Fahrzeug zurückgelegt
werden kann bis die Teilstriche
der Kraftstoffstandanzeige für
den restlichen Kraftstoffvorrat
verschwinden.
  Falls keine Informationen über den
Kraftstoffverbrauch verfügbar sind,
wie nach der ersten Inbetriebnahme
oder wenn die Daten beim
Abklemmen der Batterie gelöscht
wurden, kann die tatsächliche
Fahrdistanz mit dem vorhandenen
Kraftstoff bzw. der Bereich von der
Anzeige abweichen.
/C\FCA(-)'(A'FKVKQPKPFD

4–42
Beim Fahren
Armaturenbrett und Anzeigen
Durchschnittlicher Kraftstoffverbrauch
I n d i e s e r B e t r i e b s a r t w i r d d e r durchschnittliche Kraftstoffverbrauch aus dem gesamten
Kraftstoffverbrauch und der gesamten zurückgelegten Distanz seit Kauf des Fahrzeugs,
dem Wiederanschließen der Batterie nach dem Abklemmen oder seit dem Zurückstellen der
Daten angezeigt.
Der durchschnittliche Kraftstoffverbrauch wird jede Minute neu ausgerechnet und
angezeigt.
Um die Anzeige zurückzustellen, drücken Sie die INFO-Taste für länger als 1,5 Sekunden.
Nach dem Drücken des INFO-Schalters erscheint die Anzeige “- - - L/100 km” für ungefähr
1 Minute, bevor der neu errechnete Kraftstoffverbrauch angezeigt wird.
Momentaner Kraftstoffverbrauch
D e r m o m e n t a n e K r a f t s t o f f v erbrauch, errechnet aus dem verbrauchten Kraftstoff und der
zurückgelegten Wegstrecke, wird angezeigt.
/C\FCA(-)'(A'FKVKQPKPFD

4–43
Beim Fahren
Armaturenbrett und Anzeigen

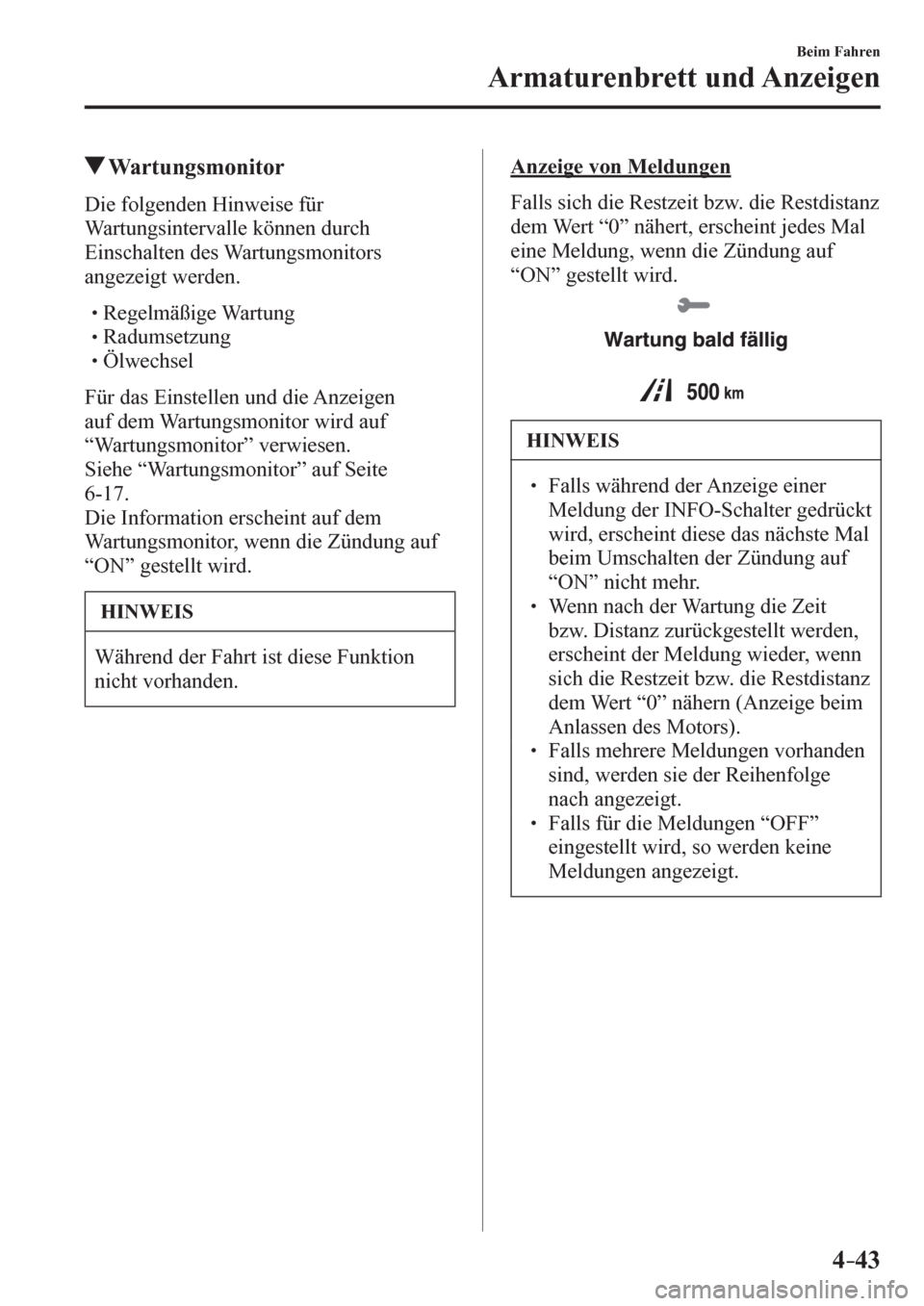

Wartungsmonitor
D i e f o l g e n d e n H i n w e i s e für
Wartungsintervalle können durch
Einschalten des Wartungsmonitors
angezeigt werden.



 Regelmäßige Wartung



 Radumsetzung



 Ölwechsel
Für das Einstellen und die Anzeigen
auf dem Wartungsmonitor wird auf
“Wartungsmonitor” verwiesen.
Siehe “Wartungsmonitor” auf Seite
6-17 .
Die Information erscheint auf dem
Wartungsmonitor, wenn die Zündung auf
“ON” gestellt wird.
HINWEIS
Während der Fahrt ist diese Funktion
nicht vorhanden.
Anzeige von Meldungen
Falls sich die Restzeit bzw. die Restdistanz
dem Wert “0” nähert, erscheint jedes Mal
eine Meldung, wenn die Zündung auf
“ON” gestellt wird.
HINWEIS
  Falls während der Anzeige einer
Meldung der INFO-Schalter gedrückt
wird, erscheint diese das nächste Mal
beim Umschalten der Zündung auf
“ON” nicht mehr.
  Wenn nach der Wartung die Zeit
bzw. Distanz zurückgestellt werden,
erscheint der Meldung wieder, wenn
sich die Restzeit bzw. die Restdistanz
dem Wert “0” nähern (Anzeige beim
Anlassen des Motors).
  Falls mehrere Meldungen vorhanden
sind, werden sie der Reihenfolge
nach angezeigt.
  Falls für die Meldungen “OFF”
eingestellt wird, so werden keine
Meldungen angezeigt.
/C\FCA(-)'(A'FKVKQPKPFD

4–44
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle

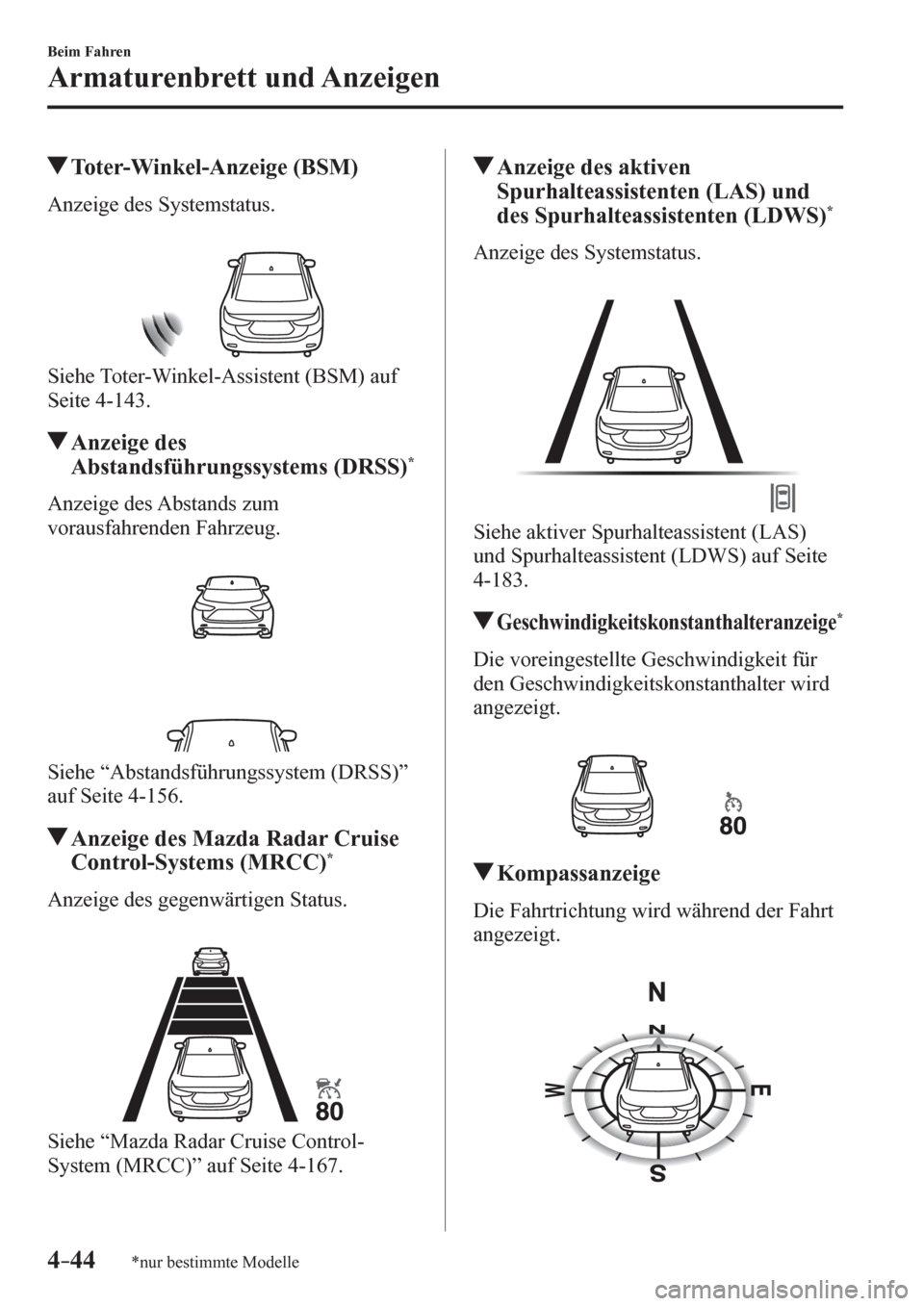

Toter-Winkel-Anzeige (BSM)
A nzeige des Systemstatus.
Siehe Toter-Winkel-Assistent (BSM) auf
Seite 4-143 .
Anzeige des
Abstandsführungssystems (DRSS) *
A nzeige des Abstands zum
vorausfahrenden Fahrzeug.
Siehe “Abstandsführungssystem (DRSS)”
auf Seite 4-156 .
Anzeige des Mazda Radar Cruise
Control-Systems (MRCC) *
A nzeige des gegenwärtigen Status.
Siehe “Mazda Radar Cruise Control-
System (MRCC)” auf Seite 4-167 .
Anzeige des aktiven
Spurhalteassistenten (LAS) und
des Spurhalteassistenten (LDWS)
*
A nzeige des Systemstatus.
Siehe aktiver Spurhalteassistent (LAS)
und Spurhalteassistent (LDWS) auf Seite
4-183 .
Geschwindigkeitskonstanthalteranzeige*
D i e voreingestellte Geschwindigkeit für
den Geschwindigkeitskonstanthalter wird
angezeigt.
Kompassanzeige
D i e F a h r t r i c h tung wird während der Fahrt
angezeigt.
/C\FCA(-)'(A'FKVKQPKPFD

4–45
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Geschwindigkeitsalarm *
I n d i e s e r B e t r i e b s a r t w i r d d i e g e g e n w ä r t i g e E i n s t e llung für den Geschwindigkeitsalarm
angezeigt.
Die Geschwindigkeit, bei welcher der Alarm ausgelöst werden soll, kann eingestellt werden.
HINWEIS
Die Geschwindigkeitsalarmanzeige wird beim Ertönen des akustischen Signals aktiviert.
<0027004c004800030048004c0051004a0048005600570048004f004f00570048000300290044004b0055005d00480058004a004a004800560046004b005a004c00510047004c004a004e0048004c005700030045004f004c0051004e005700030050004800
4b005500500044004f005600110003[
Der Geschwindigkeitsalarm kann mit dem INFO-Schalter eingestellt werden.
HINWEIS

 Stellen Sie die Geschwindigkeit immer entsprechend den örtlich geltenden
Vorschriften und Gesetzen ein. Kontrollieren Sie die Fahrzeuggeschwindigkeit immer
anhand des Tachometers.
  Der Alarm kann für eine Geschwindigkeit zwischen 30 und 250 km/h eingestellt
werden.
Der Geschwindigkeitsalarm lässt sich wie folgt einstellen.
1. Drücken Sie den INFO-Schalter auf dem Geschwindigkeitsalarmbildschirm.
2. Wählen Sie “ON” und drücken Sie den INFO-Schalter.
3. Stellen Sie die Fahrzeuggeschwindigkeit mit der INFO-Taste oben oder unten ein und
drücken Sie danach die INFO-Taste.
/C\FCA(-)'(A'FKVKQPKPFD

4–46
Beim Fahren
Armaturenbrett und Anzeigen

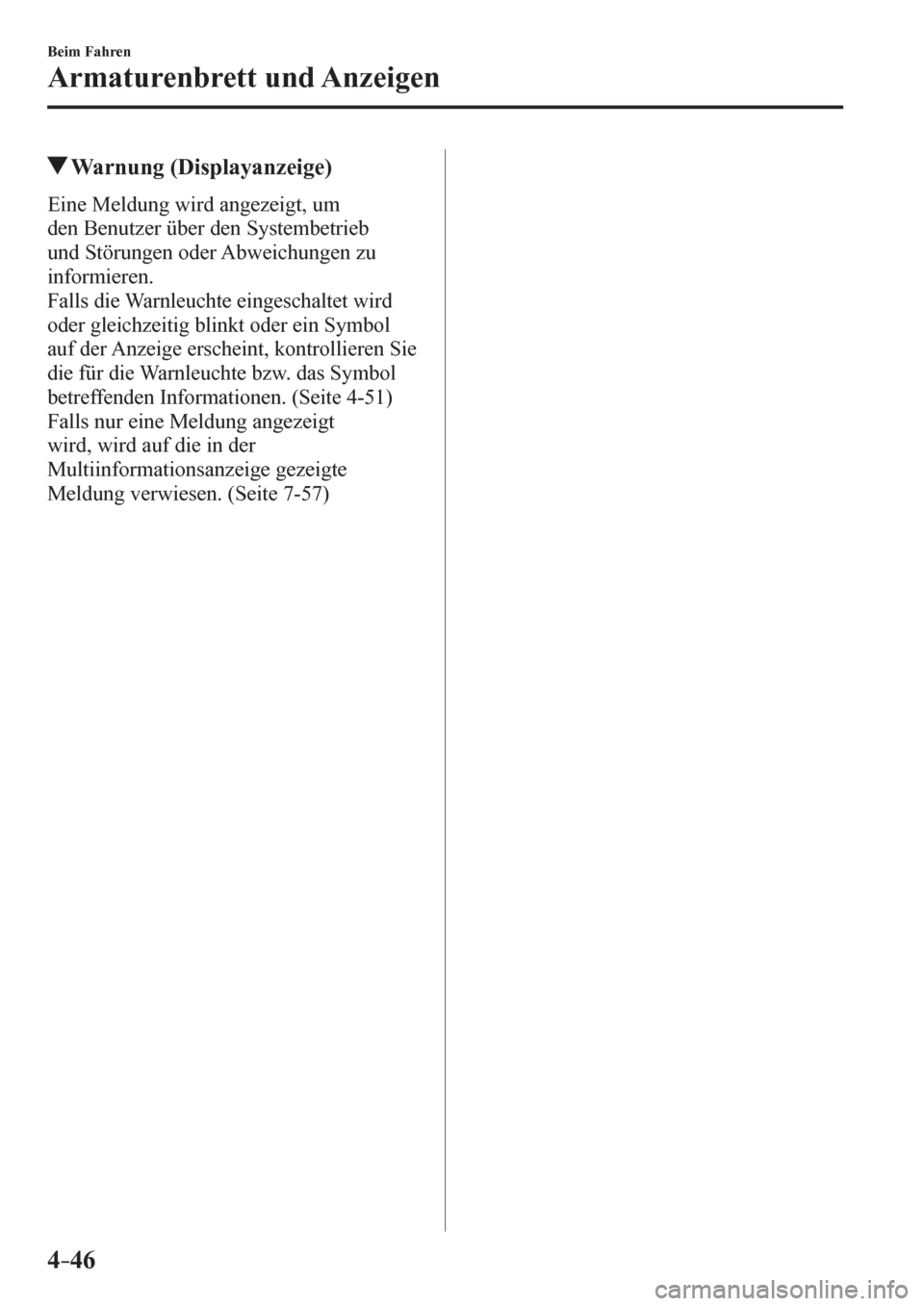

Warnung (Displayanzeige)
E i n e M e ldung wird angezeigt, um
den Benutzer über den Systembetrieb
und Störungen oder Abweichungen zu
informieren.
Falls die Warnleuchte eingeschaltet wird
oder gleichzeitig blinkt oder ein Symbol
auf der Anzeige erscheint, kontrollieren Sie
die für die Warnleuchte bzw. das Symbol
betreffenden Informationen. (Seite 4-51 )
Falls nur eine Meldung angezeigt
wird, wird auf die in der
Multiinformationsanzeige gezeigte
Meldung verwiesen. (Seite 7-57 )
/C\FCA(-)'(A'FKVKQPKPFD

4–47
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Active Driving-Anzeige *
Kombinator
optischer EmpfängerSpiegel
WARNUNG
Stellen Sie die Anzeigehelligkeit und die Position nur bei stillstehendem Fahrzeug ein:
Es ist gefährlich, während der Fahrt die Anzeigehelligkeit und die Position einzustellen,
weil durch Ablenkung ein Unfall verursacht werden kann.
/C\FCA(-)'(A'FKVKQPKPFD

4–48
Beim Fahren
Armaturenbrett und Anzeigen
VORSICHT
  Versuchen Sie nicht den Winkel einzustellen oder die Active Driving-Anzeige von
Hand zu öffnen oder zu schließen. Durch Fingerabdrücke kann die Sicht beeinträchtigt
werden und durch Anwendung von Gewalt beim Einstellen können Beschädigungen
entstehen.
  Stellen Sie keine Gegenstände in die Nähe der Active Driving-Anzeige. Die Active
Driving-Anzeige kann nicht funktionieren und durch Eingriffe während des Betriebs
können Beschädigungen verursacht werden.
  Stellen Sie keine Getränke in die Nähe der Active Driving-Anzeige. Durch
verschüttete Flüssigkeiten auf der Active Driving-Anzeige können Beschädigungen
verursacht werden.
  Stellen Sie keine Gegenstände auf die Active Driving-Anzeige und bringen Sie keine
<002e004f0048004500480055000300440051000300470048005500030036005700440058004500560046004b00580057005d00490052004f004c00480012004400500003005200530057004c00560046004b0048005100030028005000530049006c005100
4a00480055000300440051000f0003005a0048004c004f0003[Störungen verursacht
werden können.
  Zur Steuerung der Anzeigenhelligkeit ist ein Sensor vorhanden. Falls der Sensor
abgedeckt wird, kann sich die Anzeigehelligkeit verringern, so dass die Anzeige
schwierig abzulesen ist.
  Vermeiden Sie, dass der Sensor von sehr starkem Licht getroffen wird. Dadurch
können Beschädigungen verursacht werden.
HINWEIS
  Mit einer polarisierten Sonnenbrille kann es schwierig sein, die Anzeige zu lesen.
<00310048004b00500048005100030036004c004800030047004c0048000300530052004f00440055004c0056004c0048005500570048000300360052005100510048005100450055004c004f004f0048000300440045000300520047004800550003004800
55004b007c004b0048005100030036004c004800030047004c[e Helligkeit der
Anzeige.
  Falls die Batterie abgeklemmt und wieder angeschlossen wurde oder bei sehr niedriger
<002500440057005700480055004c00480056005300440051005100580051004a0003004e00440051005100030047004c004800030028004c0051005600570048004f004f005300520056004c0057004c00520051000300440045005a0048004c0046004b00
48005100110003[
  Die Anzeige kann schwierig abzulesen sein oder vorübergehend durch WettereinÀ üsse,
wie Regen, Schnee, Licht und Temperatur beeinträchtigt werden.
  Bei ausgebautem Audiogerät kann die Active Driving-Anzeige nicht in Betrieb
genommen werden.
/C\FCA(-)'(A'FKVKQPKPFD
