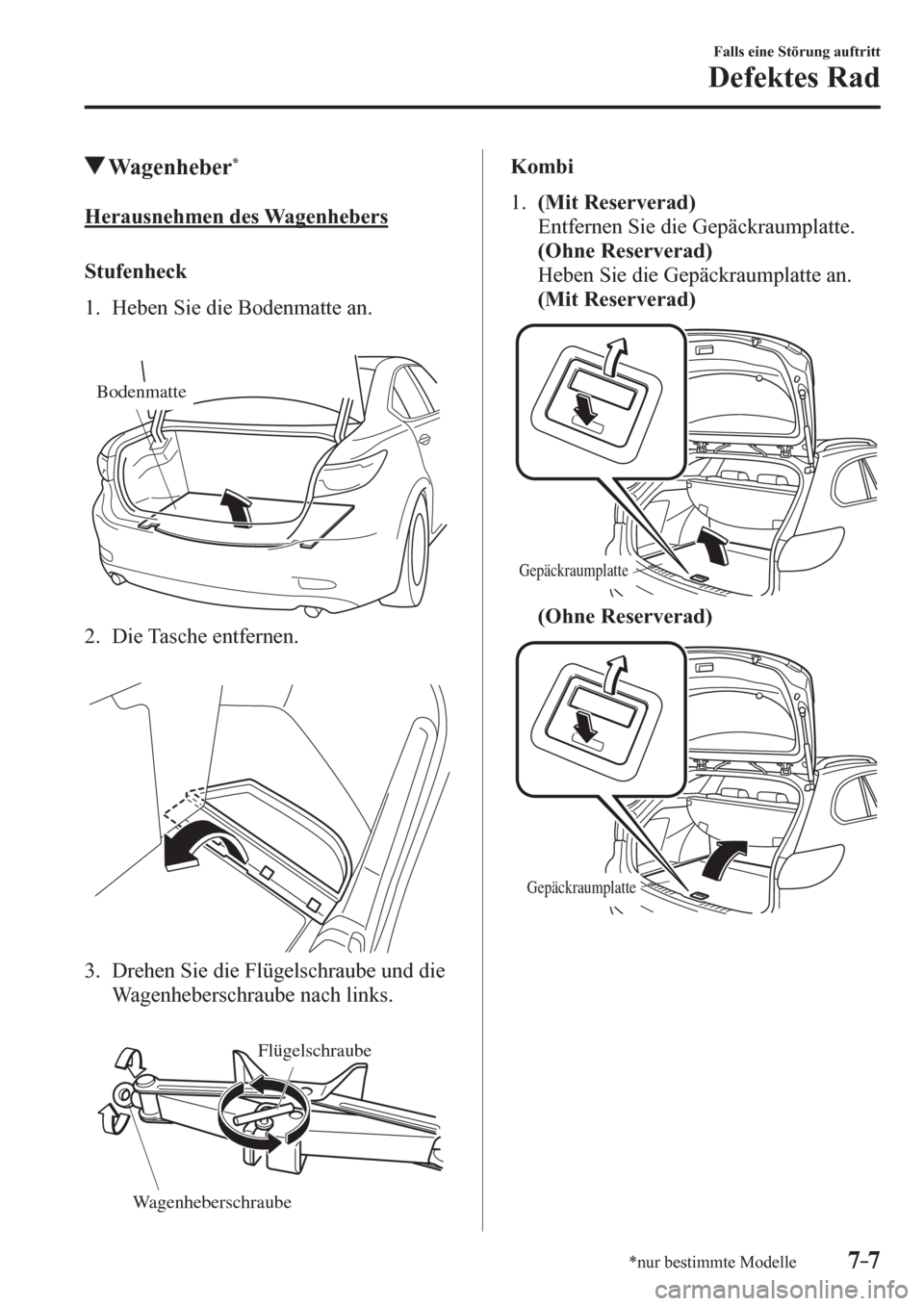

Page 711 of 832

7–7
Falls eine Störung auftritt
Defektes Rad
*nur bestimmte Modelle
Wagenheber *
Herausnehmen des Wagenhebers
S t u f e n h e c k
1 . H e b e n S i e d i e Bodenmatte an.
Bodenmatte
2. Die Tasche entfernen.
3. Drehen Sie die Flügelschraube und die
Wagenheberschraube nach links.
Flügelschraube
Wagenheberschraube
K o m b i
1 . (Mit Reserverad)
Entfernen Sie die Gepäckraumplatte.
(Ohne Reserverad)
Heben Sie die Gepäckraumplatte an.
(Mit Reserverad)
Gepäckraumplatte
(Ohne Reserverad)
Gepäckraumplatte
/ C \ F C A ( - ) ' ( A ' F K V K Q P K P F D

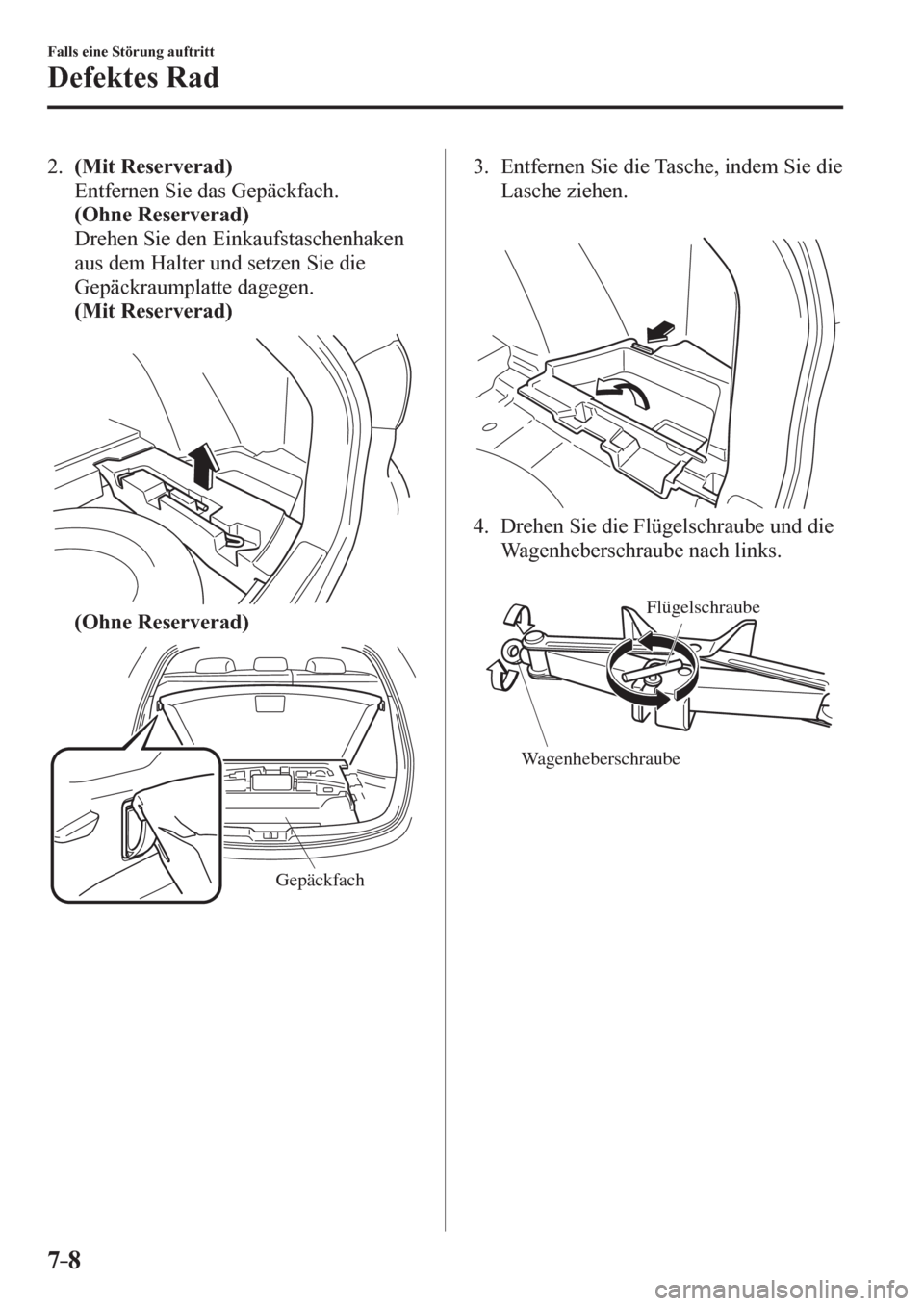

Page 712 of 832

7–8
Falls eine Störung auftritt
Defektes Rad
2 . (Mit Reserverad)
Entfernen Sie das Gepäckfach.
(Ohne Reserverad)
Drehen Sie den Einkaufstaschenhaken
aus dem Halter und setzen Sie die
Gepäckraumplatte dagegen.
(Mit Reserverad)
(Ohne Reserverad)
Gepäckfach
3. Entfernen Sie die Tasche, indem Sie die
Lasche ziehen.
4. Drehen Sie die Flügelschraube und die
Wagenheberschraube nach links.
Flügelschraube
Wagenheberschraube
/ C \ F C A ( - ) ' ( A ' F K V K Q P K P F D

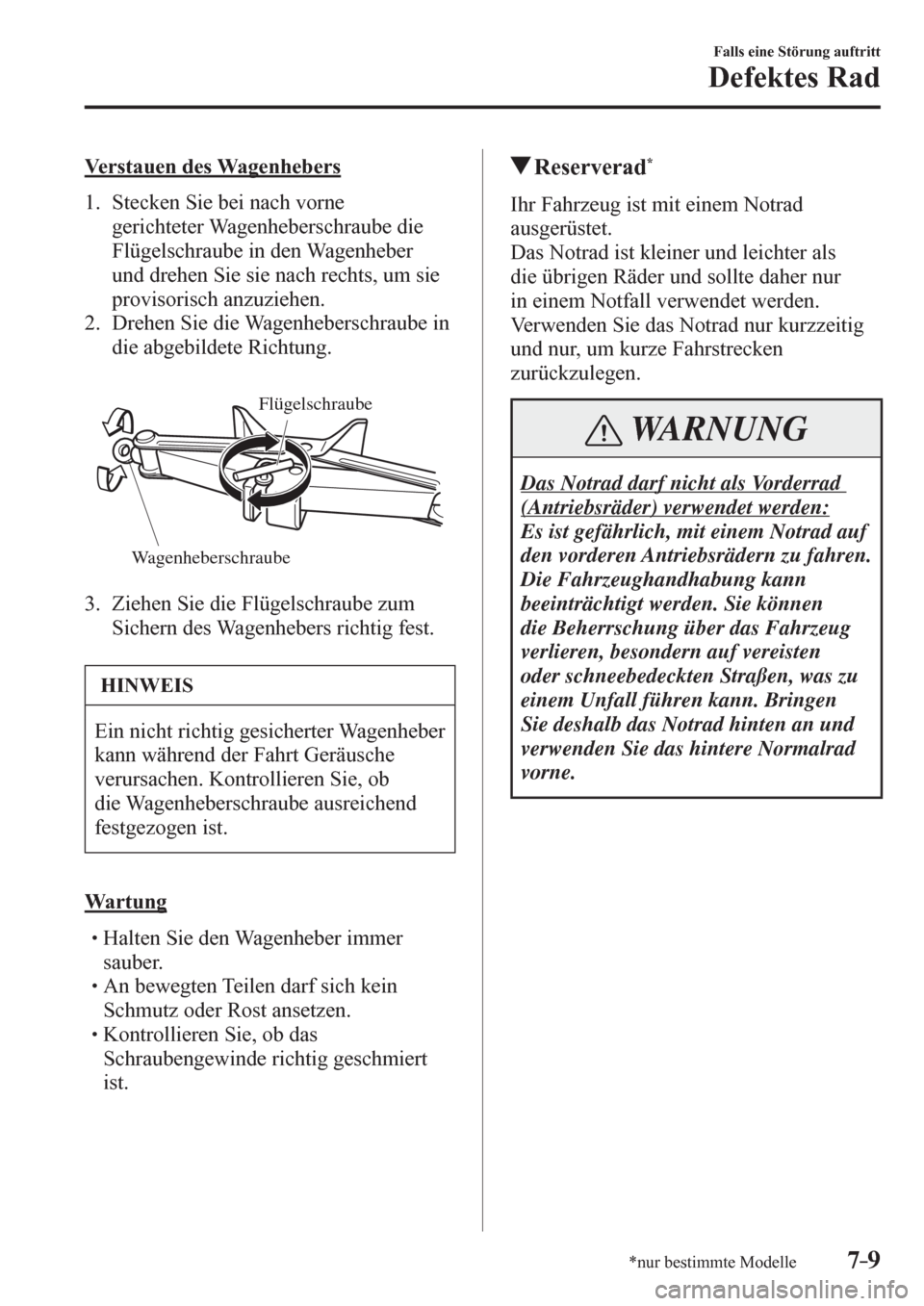

Page 713 of 832

7–9
Falls eine Störung auftritt
Defektes Rad
*nur bestimmte Modelle
V e r s t a u e n d e s W a g e n h e b e r s
1 . Stecken Sie bei nach vorne
gerichteter Wagenheberschraube die
Flügelschraube in den Wagenheber
und drehen Sie sie nach rechts, um sie
provisorisch anzuziehen.
2. Drehen Sie die Wagenheberschraube in
die abgebildete Richtung.
Flügelschraube
Wagenheberschraube
3. Ziehen Sie die Flügelschraube zum
Sichern des Wagenhebers richtig fest.
HINWEIS
Ein nicht richtig gesicherter Wagenheber
kann während der Fahrt Geräusche
verursachen. Kontrollieren Sie, ob
die Wagenheberschraube ausreichend
festgezogen ist.
W a r t u n g
Halten Sie den Wagenheber immer
sauber.
An bewegten Teilen darf sich kein
Schmutz oder Rost ansetzen.
Kontrollieren Sie, ob das
Schraubengewinde richtig geschmiert
ist.
Reserverad *
Ihr Fahrzeug ist mit einem Notrad
ausgerüstet.
Das Notrad ist kleiner und leichter als
die übrigen Räder und sollte daher nur
in einem Notfall verwendet werden.
Verwenden Sie das Notrad nur kurzzeitig
und nur, um kurze Fahrstrecken
zurückzulegen.
WARNUNG
Das Notrad darf nicht als Vorderrad
(Antriebsräder) verwendet werden:
Es ist gefährlich, mit einem Notrad auf
den vorderen Antriebsrädern zu fahren.
Die Fahrzeughandhabung kann
beeinträchtigt werden. Sie können
die Beherrschung über das Fahrzeug
verlieren, besondern auf vereisten
oder schneebedeckten Straßen, was zu
einem Unfall führen kann. Bringen
Sie deshalb das Notrad hinten an und
verwenden Sie das hintere Normalrad
vorne.
