MAZDA MODEL 6 2017 Betriebsanleitung (in German)

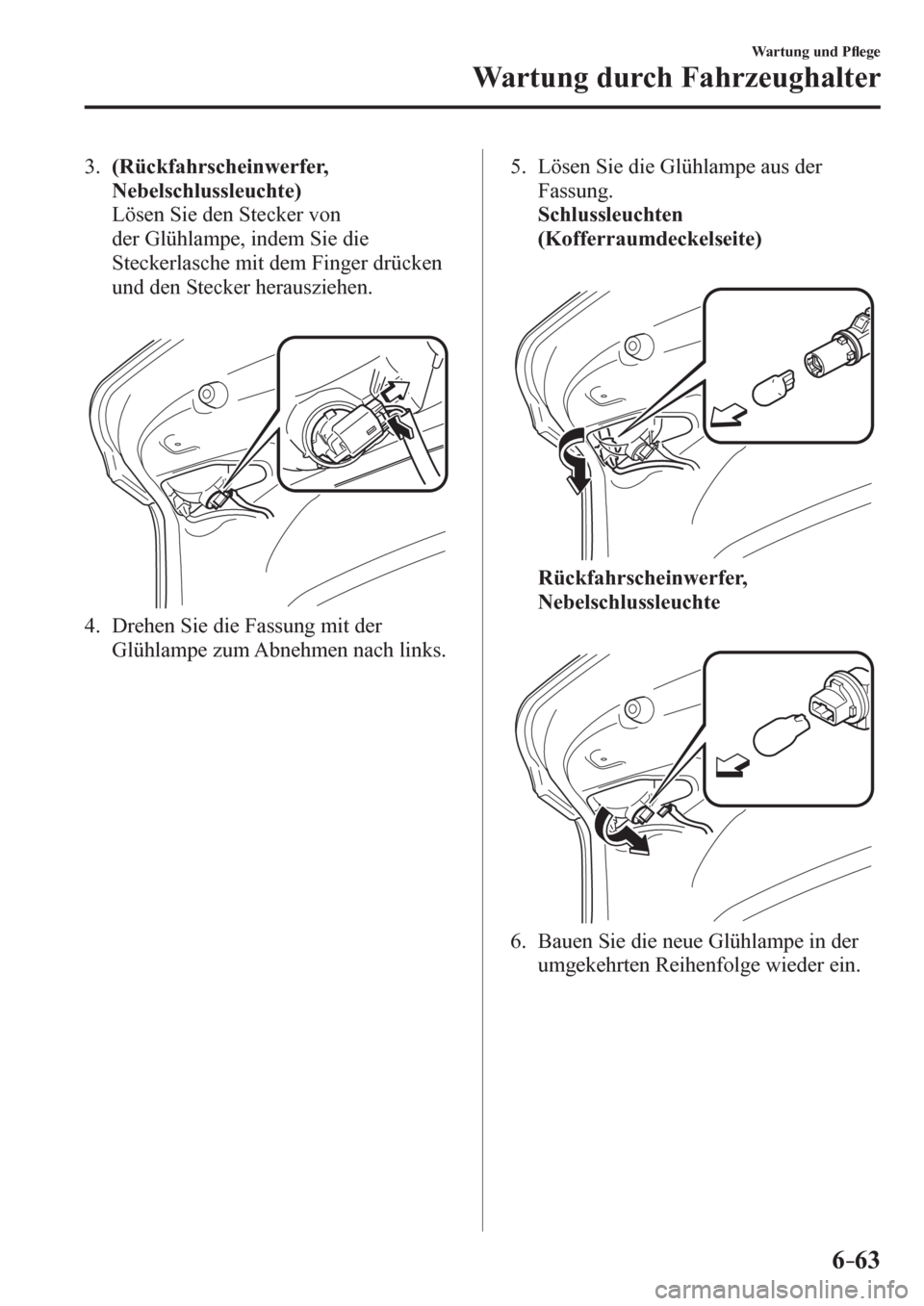

6–63
Wartung und PÀ ege
Wartung durch Fahrzeughalter
3 . (Rückfahrscheinwerfer,
Nebelschlussleuchte)
Lösen Sie den Stecker von
der Glühlampe, indem Sie die
Steckerlasche mit dem Finger drücken
und den Stecker herausziehen.
4. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links. 5. Lösen Sie die Glühlampe aus der
Fassung.
Schlussleuchten
(Kofferraumdeckelseite)
Rückfahrscheinwerfer,
Nebelschlussleuchte
6. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.
/C\FCA(-)'(A'FKVKQPKPFD

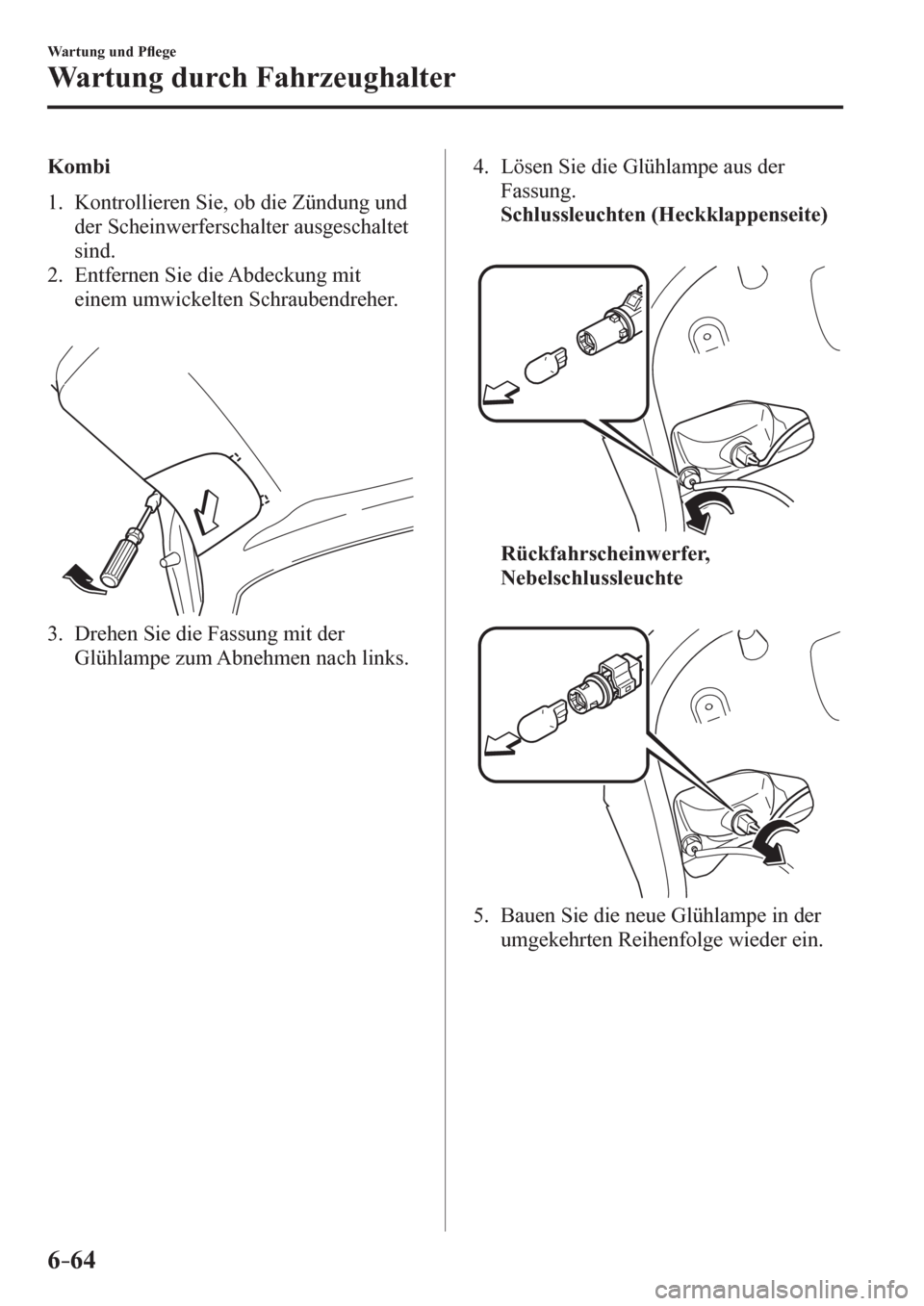

6–64
Wartung und PÀ ege
Wartung durch Fahrzeughalter
Kombi
1 . K o n t r ollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Entfernen Sie die Abdeckung mit
einem umwickelten Schraubendreher.
3. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links. 4. Lösen Sie die Glühlampe aus der
Fassung.
Schlussleuchten (Heckklappenseite)
Rückfahrscheinwerfer,
Nebelschlussleuchte
5. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.
/C\FCA(-)'(A'FKVKQPKPFD

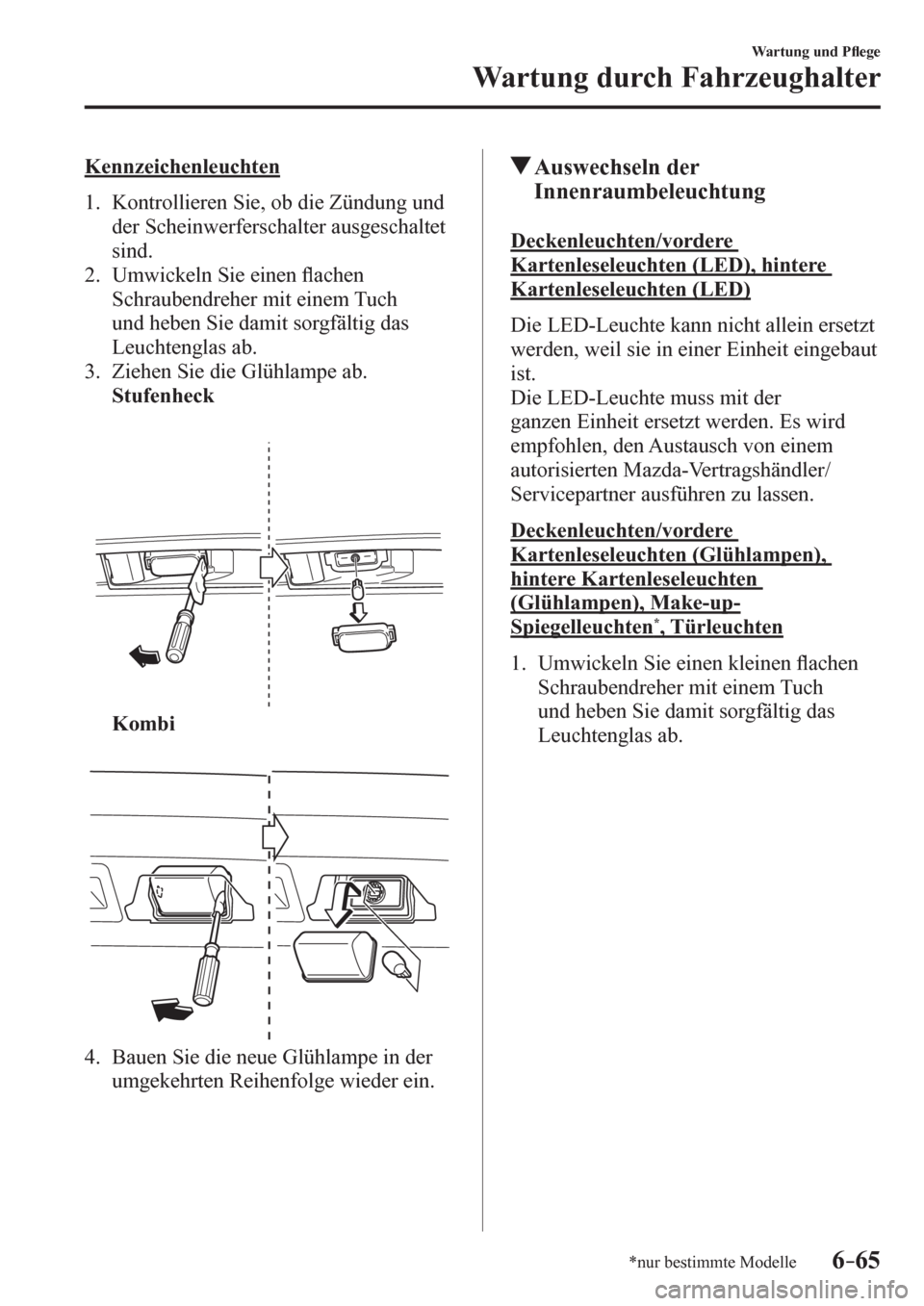

6–65
Wartung und PÀ ege
Wartung durch Fahrzeughalter
*nur bestimmte Modelle
Kennzeichenleuchten
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Umwickeln Sie einen À achen
Schraubendreher mit einem Tuch
und heben Sie damit sorgfältig das
Leuchtenglas ab.
3. Ziehen Sie die Glühlampe ab.
Stufenheck
Kombi
4. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.
Auswechseln der
Innenraumbeleuchtung
D e c k e n l e u c h t e n / v o r d e r e
Kartenleseleuchten (LED), hintere
Kartenleseleuchten (LED)
D i e L E D - L e u c h t e k a n n n i c h t allein ersetzt
werden, weil sie in einer Einheit eingebaut
ist.
Die LED-Leuchte muss mit der
ganzen Einheit ersetzt werden. Es wird
empfohlen, den Austausch von einem
autorisierten Mazda-Vertragshändler/
Servicepartner ausführen zu lassen.
Deckenleuchten/vordere
Kartenleseleuchten (Glühlampen),
hintere Kartenleseleuchten
(Glühlampen), Make-up-
Spiegelleuchten
* , Türleuchten
1 . U m w i c k e l n S i e e i n en kleinen À achen
Schraubendreher mit einem Tuch
und heben Sie damit sorgfältig das
Leuchtenglas ab.
/C\FCA(-)'(A'FKVKQPKPFD

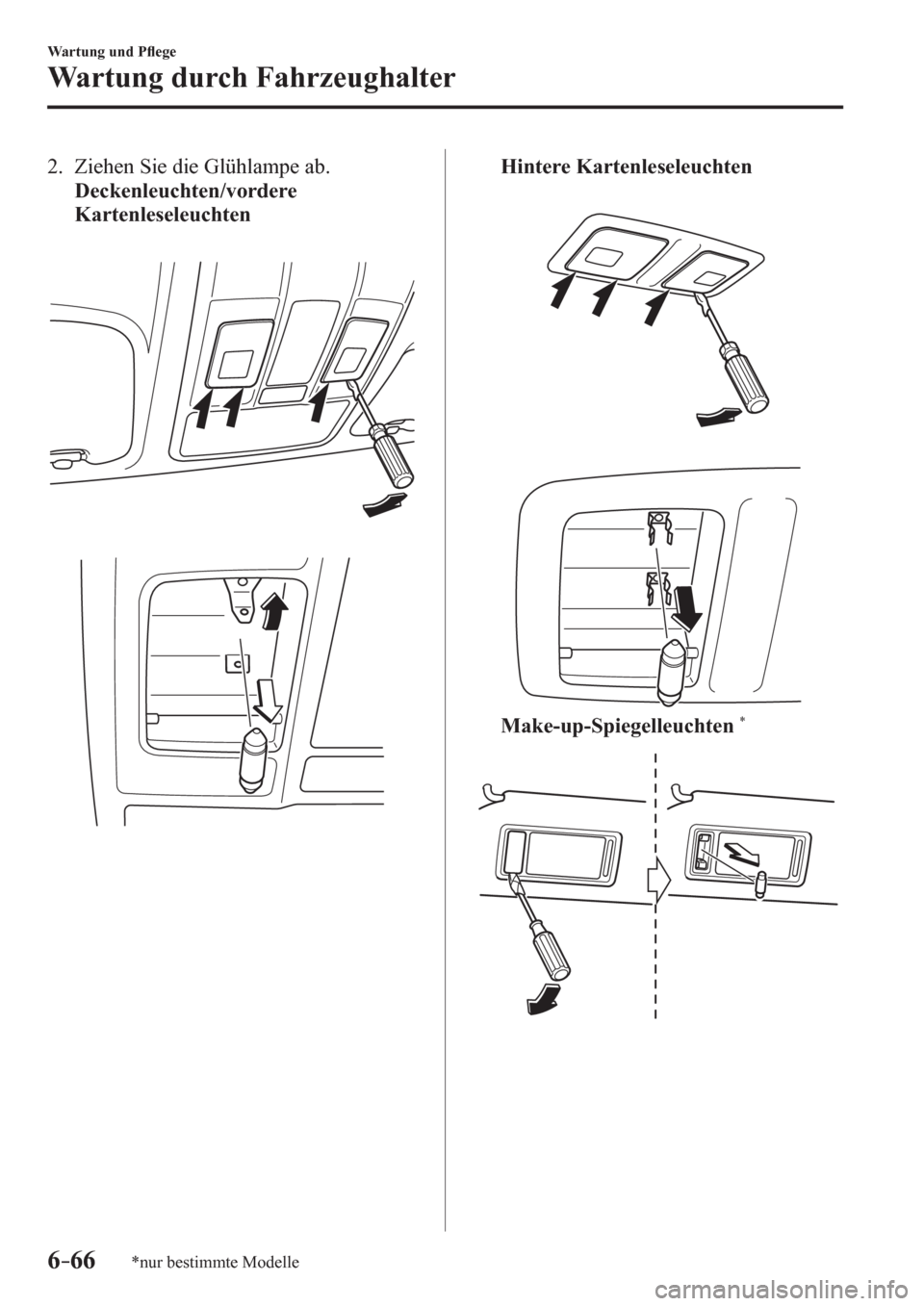

6–66
Wartung und PÀ ege
Wartung durch Fahrzeughalter
*nur bestimmte Modelle
2. Ziehen Sie die Glühlampe ab.
Deckenleuchten/vordere
Kartenleseleuchten Hintere Kartenleseleuchten
Make-up-Spiegelleuchten*
/C\FCA(-)'(A'FKVKQPKPFD

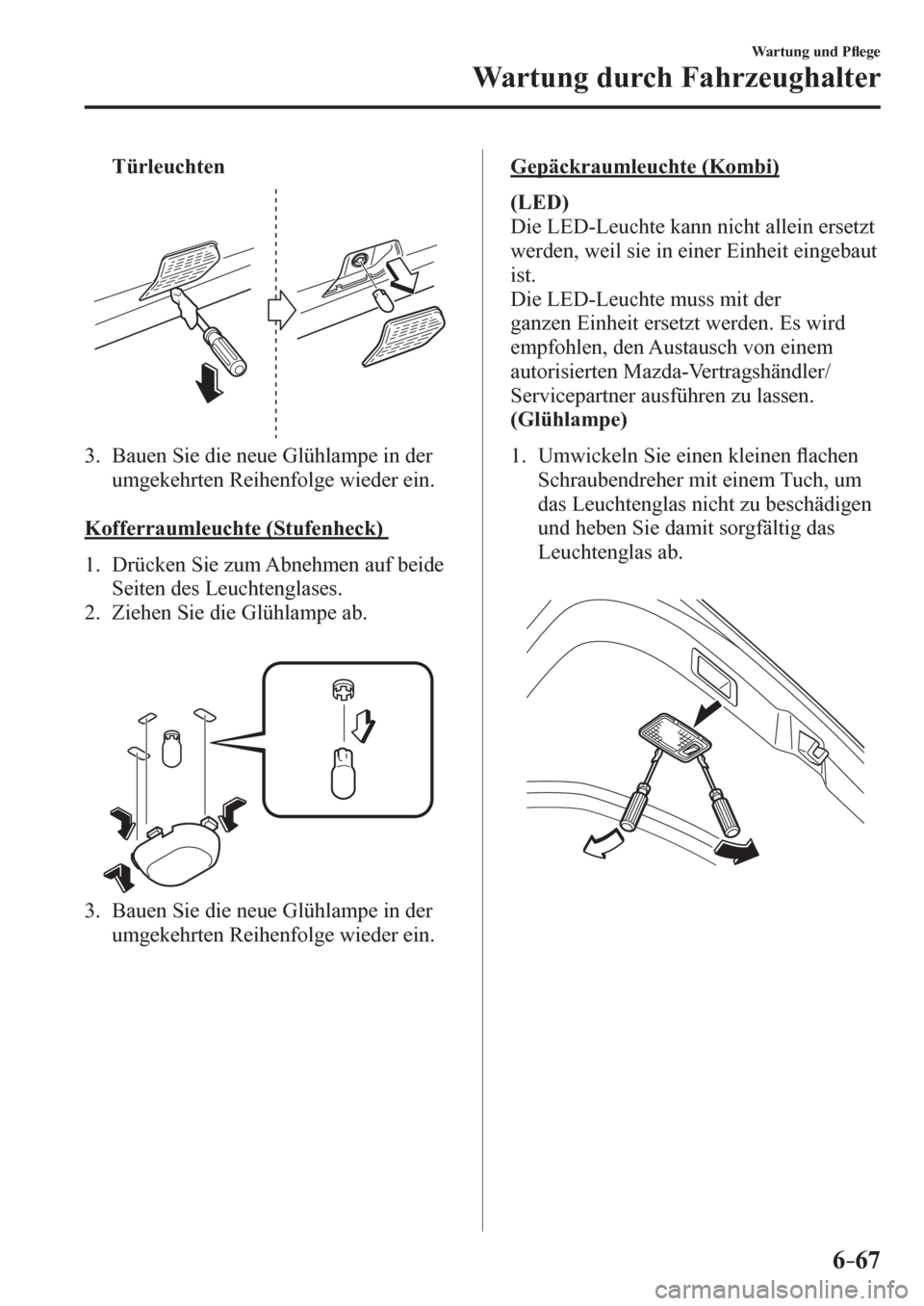

6–67
Wartung und PÀ ege
Wartung durch Fahrzeughalter
Türleuchten
3. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.
Kofferraumleuchte (Stufenheck)
1 . D r ü c k e n S i e z u m A b n e h m e n auf beide
Seiten des Leuchtenglases.
2 . Ziehen Sie die Glühlampe ab.
3 . B a u e n S i e d i e n e u e G l ü hlampe in der
umgekehrten Reihenfolge wieder ein.
Gepäckraumleuchte (Kombi)
(LED)
Die LED-Leuchte kann nicht allein ersetzt
werden, weil sie in einer Einheit eingebaut
ist.
Die LED-Leuchte muss mit der
ganzen Einheit ersetzt werden. Es wird
empfohlen, den Austausch von einem
autorisierten Mazda-Vertragshändler/
Servicepartner ausführen zu lassen.
(Glühlampe)
1 . U m w i c k e l n S i e e i n e n kleinen À achen
Schraubendreher mit einem Tuch, um
das Leuchtenglas nicht zu beschädigen
und heben Sie damit sorgfältig das
Leuchtenglas ab.
/C\FCA(-)'(A'FKVKQPKPFD

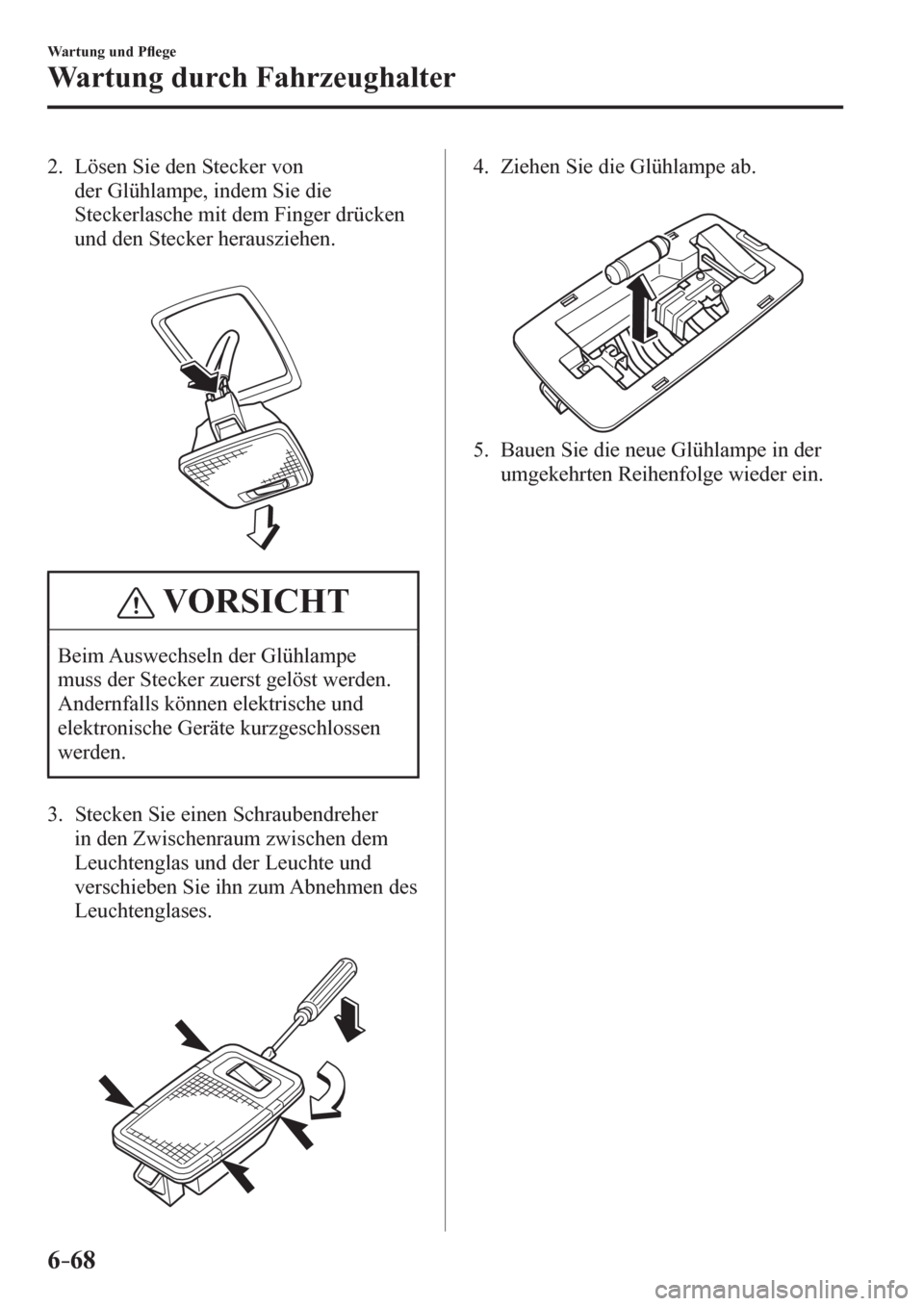

6–68
Wartung und PÀ ege
Wartung durch Fahrzeughalter
2 . L ö s e n S i e d e n Stecker von
der Glühlampe, indem Sie die
Steckerlasche mit dem Finger drücken
und den Stecker herausziehen.
VORSICHT
Beim Auswechseln der Glühlampe
muss der Stecker zuerst gelöst werden.
Andernfalls können elektrische und
elektronische Geräte kurzgeschlossen
werden.
3 . Stecken Sie einen Schraubendreher
in den Zwischenraum zwischen dem
Leuchtenglas und der Leuchte und
verschieben Sie ihn zum Abnehmen des
Leuchtenglases.
4 . Z i e h e n S i e d i e G l ü hlampe ab.
5 . B a u e n S i e d i e n e u e G l ü hlampe in der
umgekehrten Reihenfolge wieder ein.
/C\FCA(-)'(A'FKVKQPKPFD

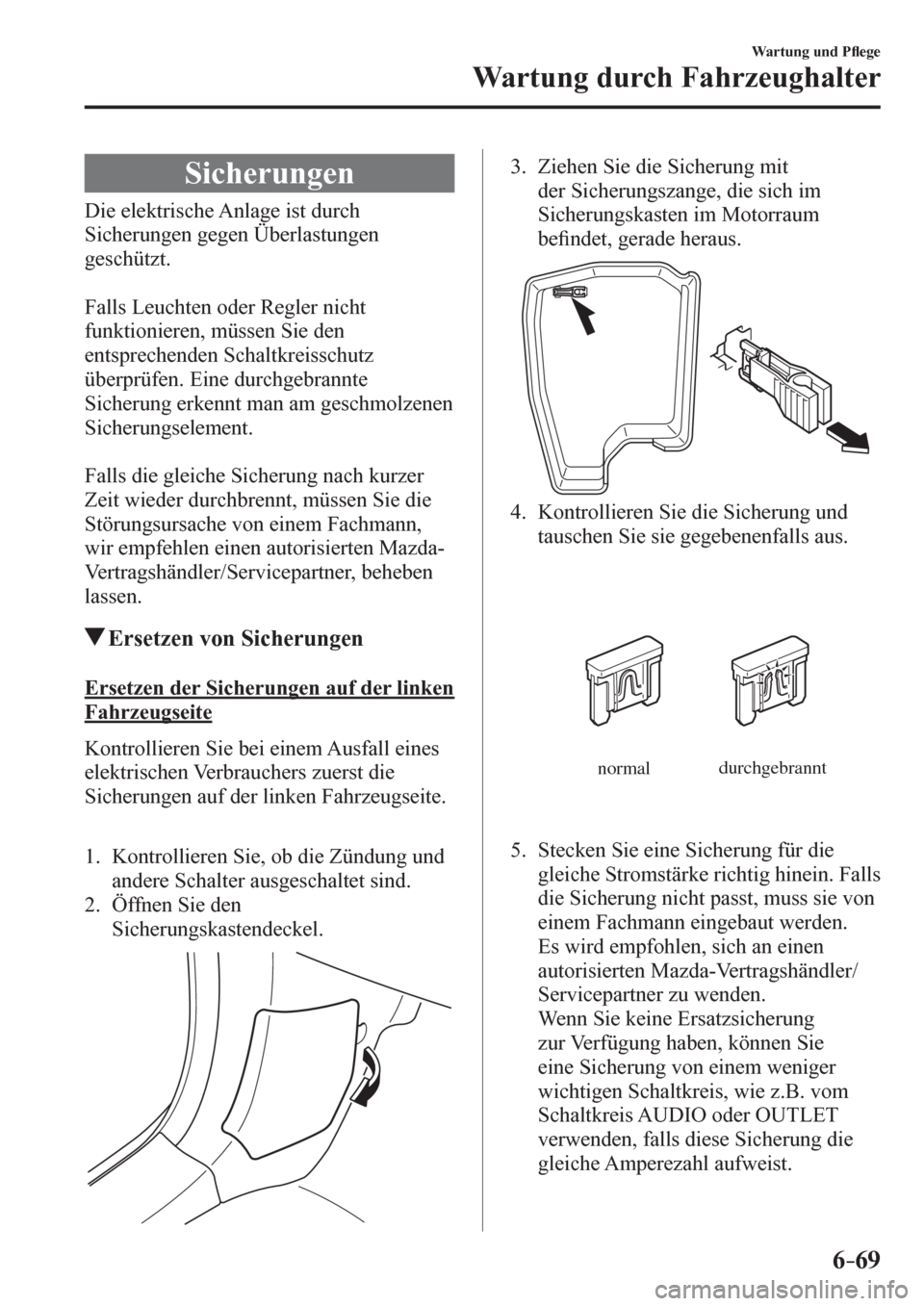

6–69
Wartung und PÀ ege
Wartung durch Fahrzeughalter
Sicherungen
D i e elektrische Anlage ist durch
Sicherungen gegen Überlastungen
geschützt.
Falls Leuchten oder Regler nicht
funktionieren, müssen Sie den
entsprechenden Schaltkreisschutz
überprüfen. Eine durchgebrannte
Sicherung erkennt man am geschmolzenen
Sicherungselement.
Falls die gleiche Sicherung nach kurzer
Zeit wieder durchbrennt, müssen Sie die
Störungsursache von einem Fachmann,
wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner, beheben
lassen.
Ersetzen von Sicherungen
E r s e t z e n d e r S i c h e r u n g e n a u f d e r l i n k e n
Fahrzeugseite
K o n t r ollieren Sie bei einem Ausfall eines
elektrischen Verbrauchers zuerst die
Sicherungen auf der linken Fahrzeugseite.
1. Kontrollieren Sie, ob die Zündung und
andere Schalter ausgeschaltet sind.
2. Öffnen Sie den
Sicherungskastendeckel.
3. Ziehen Sie die Sicherung mit
der Sicherungszange, die sich im
Sicherungskasten im Motorraum
be¿ ndet, gerade heraus.
4. Kontrollieren Sie die Sicherung und
tauschen Sie sie gegebenenfalls aus.
normal durchgebrannt
5. Stecken Sie eine Sicherung für die
gleiche Stromstärke richtig hinein. Falls
die Sicherung nicht passt, muss sie von
einem Fachmann eingebaut werden.
Es wird empfohlen, sich an einen
autorisierten Mazda-Vertragshändler/
Servicepartner zu wenden.
Wenn Sie keine Ersatzsicherung
zur Verfügung haben, können Sie
eine Sicherung von einem weniger
wichtigen Schaltkreis, wie z.B. vom
Schaltkreis AUDIO oder OUTLET
verwenden, falls diese Sicherung die
gleiche Amperezahl aufweist.
/C\FCA(-)'(A'FKVKQPKPFD

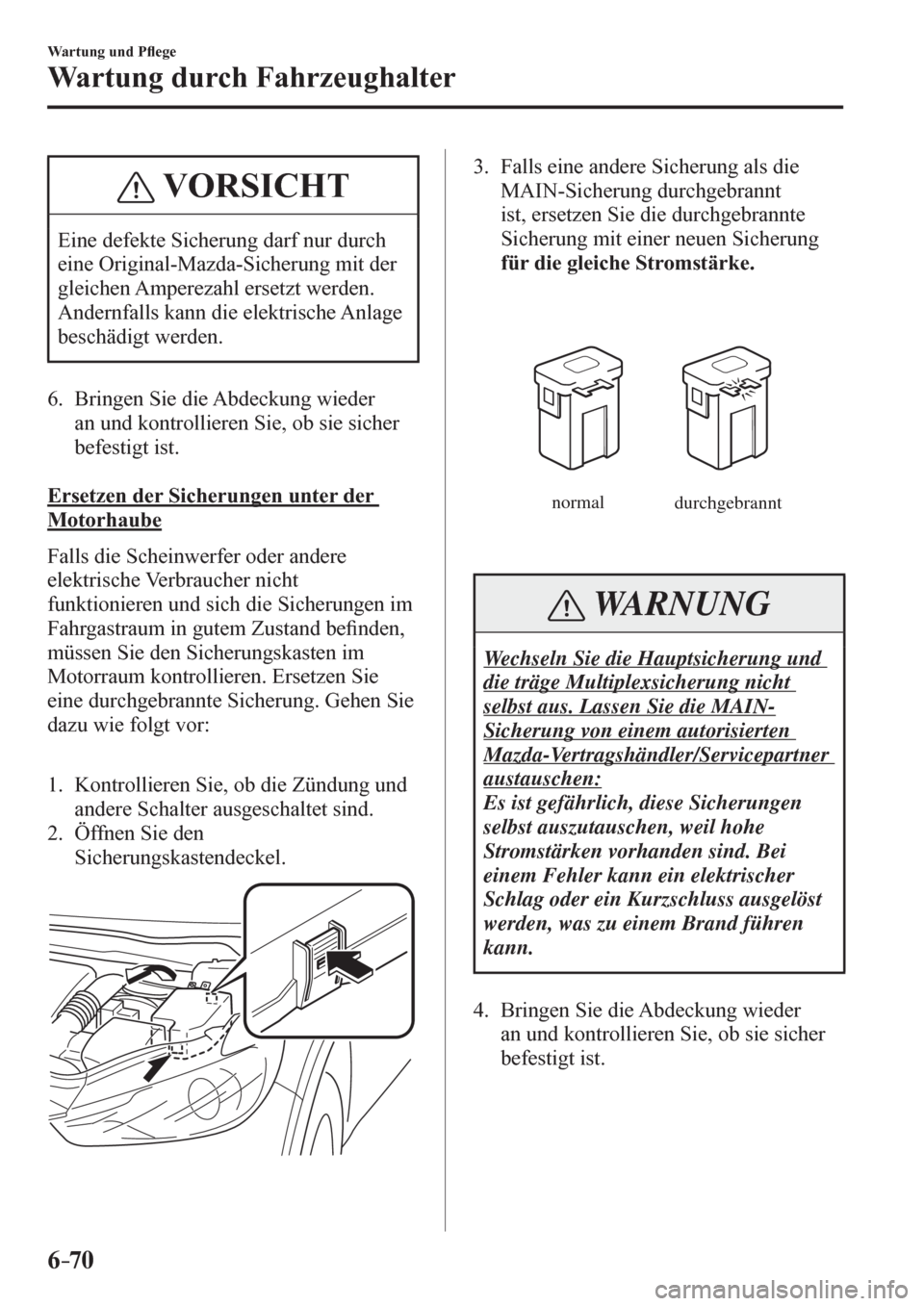

6–70
Wartung und PÀ ege
Wartung durch Fahrzeughalter
VORSICHT
Eine defekte Sicherung darf nur durch
eine Original-Mazda-Sicherung mit der
gleichen Amperezahl ersetzt werden.
Andernfalls kann die elektrische Anlage
beschädigt werden.
6. Bringen Sie die Abdeckung wieder
an und kontrollieren Sie, ob sie sicher
befestigt ist.
Ersetzen der Sicherungen unter der
Motorhaube
Falls die Scheinwerfer oder andere
elektrische Verbraucher nicht
funktionieren und sich die Sicherungen im
Fahrgastraum in gutem Zustand be¿ nden,
müssen Sie den Sicherungskasten im
Motorraum kontrollieren. Ersetzen Sie
eine durchgebrannte Sicherung. Gehen Sie
dazu wie folgt vor:
1. Kontrollieren Sie, ob die Zündung und
andere Schalter ausgeschaltet sind.
2. Öffnen Sie den
Sicherungskastendeckel.
3. Falls eine andere Sicherung als die
MAIN-Sicherung durchgebrannt
ist, ersetzen Sie die durchgebrannte
Sicherung mit einer neuen Sicherung
für die gleiche Stromstärke.
normal
durchgebrannt
WARNUNG
Wechseln Sie die Hauptsicherung und
die träge Multiplexsicherung nicht
selbst aus. Lassen Sie die MAIN-
Sicherung von einem autorisierten
Mazda-Vertragshändler/Servicepartner
austauschen:
Es ist gefährlich, diese Sicherungen
selbst auszutauschen, weil hohe
Stromstärken vorhanden sind. Bei
einem Fehler kann ein elektrischer
Schlag oder ein Kurzschluss ausgelöst
werden, was zu einem Brand führen
kann.
4. Bringen Sie die Abdeckung wieder
an und kontrollieren Sie, ob sie sicher
befestigt ist.
/C\FCA(-)'(A'FKVKQPKPFD

6–71
Wartung und PÀ ege
Wartung durch Fahrzeughalter
*nur bestimmte Modelle
Sicherungskasten
S i c h e r u n g s k a s t e n ( Motorraum)
Beschreibung Nennleistung Schaltkreis
1 ADD FAN GE 30 A Lüfter *
2 IG2 30 A Schutz für verschiedene Schaltkreise
3 INJECTOR 30 A Motorsteuerung*
4 F A N D E 4 0 A L ü f t e r *
5 P.WINDOW1 30 A Elektrische Fensterheber *
6 — — —
7 ADD FAN DE 40 A Lüfter *
8 E V V T
SCR1 20 A Motorsteuerung *
9 DEFOG 40 A Heckscheibenheizung
10 DCDC DE 40 A Schutz für verschiedene Schaltkreise *
1 1 F A N G E 3 0 A L ü f t e r *
12 EPB L 20 A Elektrische Feststellbremse (links)
13 AUDIO 40 A Audioanlage*
14 EPB R 20 A Elektrische Feststellbremse (rechts)
15 ENG.MAIN 40 A Motorsteuerung
16 ABS/DSC M 50 A ABS, Dynamische Stabilitätskontrolle
17
50 A Schutz für verschiedene Schaltkreise
18 WIPER 20 A Windschutzscheibenwischer und Wascher
/C\FCA(-)'(A'FKVKQPKPFD

6–72
Wartung und PÀ ege
Wartung durch Fahrzeughalter
*nur bestimmte Modelle
Beschreibung Nennleistung Schaltkreis
19 HEATER 40 A Klimaanlage
20 DCDC REG 30 A Schutz für verschiedene Schaltkreise
*
21 ENGINE.IG1 7,5 A Motorsteuerung
22 C/U IG1 15 A Schutz für verschiedene Schaltkreise
23 H/L LOW L
H I D L 15 A Abblendlicht (links)
24 H/L LOW R 15 A Abblendlicht (rechts)
25 ENGINE3 15 A Motorsteuerung
26 ENGINE2 15 A Motorsteuerung
27 ENGINE1 15 A Motorsteuerung
28 AT 15 A Getriebesteuerung
* , Zündschalter
29 H/CLEAN 20 A Scheinwerferwascher*
30 A/C 7,5 A Klimaanlage
31 AT PUMP 15 A Getriebesteuersystem*
32 STOP 10 A Bremsleuchten, Nebelschlussleuchte *
33 R.WIPER 15 A Heckscheibenwischer * , Diebstahl-Alarmanlage *
34 H/L HI 20 A Fernlicht
35 H I D R
S T . H E A T E R 15 A Lenkradheizung
*
36 FOG 15 A Nebelscheinwerfer *
37 7,5 A Motorsteuerung
38 AUDIO2 7,5 A Audioanlage
39 GLOW SIG 5 A Motorsteuerung
*
40 METER2 7,5 A Armaturenbrett *
41 METER1 10 A Armaturenbrett
42 SRS1 7,5 A Airbags
43 BOSE 25 A Fahrzeuge mit Bose
® -Audioanlage *
44 AUDIO1 15 A Audioanlage
45 ABS/DSC S 30 A ABS, Dynamische Stabilitätskontrolle
46 FUEL PUMP 15 A Kraftstoffsystem
*
47 FUEL WARM 25 A Kraftstoffheizung *
48 TAIL 15 A Schlussleuchten, Kennzeichenbeleuchtung *
49 FUEL PUMP2
SCR2 25 A Kraftstoffsystem *
50 HAZARD 25 A Warnblinkleuchten, Blinkleuchten, Schlussleuchten,
Begrenzungsleuchten, Nummernschildleuchten
51 DRL 15 A Tagesfahrleuchten
*
52 R.OUTLET2 15 A Zusatzsteckbuchse
53 HORN 15 A Horn
54 ROOM 15 A Deckenleuchte
