display MAZDA MODEL 6 2017 Handleiding (in Dutch)

4–267
Tijdens het rijden
Achteruitkijkmonitor
Driedimensionaal object aan de achterzijde van de auto
Aangezien de afstandrichtlijnen getoond worden uitgaande van een plat vlak, bestaat de
kans dat de afstand naar het driedimensionele object dat op het scherm wordt getoond
verschilt van de werkelijke afstand.

A
A
C B
CB
(Werkelijke afstand) B>C=A
Gemeten afstand op scherm A>B>C(Schermdisplay)
(Werkelijke conditie)

(Displaytype met hulplijnen voor geprojecteerd rijtraject)
Bij het achteruitrijden nabij een driedimensionaal object
Bij het achteruitrijden nabij een overhangend object, bestaat de kans dat de auto het object
raakt, ook als de lijn van het geanticipeerde traject niet met het object op het scherm in
aanraking komt. De positie van het object dat op het scherm wordt getoond is verschillend
van de werkelijke positie omdat de lijnen van het geanticipeerde traject die op het scherm
getoond worden uitgaan van een horizontaal wegdek. Bij het achteruitrijden nabij een
overhangend object, de ruimte aan de achterzijde en rondom de auto rechtstreeks visueel
controleren.

(Schermdisplay) (Werkelijke aanzicht)



5–10
Interieurvoorzieningen
Klimaatregelsysteem
Volautomatisch type
Klimaatregelinginformatie wordt getoond op de display.
Luchtstromingdisplay Temperatuurinstellingdisplay (Bestuurderszijde)
Functiekeuzedisplay Display van
airconditioningmodus
Temperatuurinstellingdisplay (Passagierszijde)
Luchtinlaatkeuzeschakelaar
(stand voor recirculerende lucht)
Luchtinlaatkeuzeschakelaar(stand voor aanvoer
van buitenlucht) Bestuurderstemperatuurregelknop
AUTO schakelaar
Functiekeuzeregelknop
AanjagerregelschakelaarOFF
schakelaarVoorruitontwasemingsschakelaar
AchterruitverwarmingsschakelaarPassagierstemperatuurregelknop
DUAL schakelaar A/C schakelaar

Regelschakelaars
AUTO schakelaar
Door het indrukken van de AUTO
schakelaar zullen de volgende functies
automatisch overeenkomstig de gekozen
ingestelde temperatuur geregeld worden:



 Luchtstroomtemperatuur



 Hoeveelheid luchtstroming



 Keuze van de luchtstroomfunctie



 Keuze van aanvoer van buitenlucht/
recirculerende lucht



 Werking van de airconditioning



 Selecteren van A/C of A/C ECO
OPMERKING
AUTO schakelaar indicatielampje

 Wanneer het systeem ingeschakeld
is, geeft dit automatische regeling
aan en het systeem zal automatisch
functioneren.
  Als bij automatische regeling
een van de volgende schakelaars
wordt bediend, gaat het AUTO
schakelaarindicatielampje uit.



 Functiekeuzeregelknop



 Aanjagerregelschakelaar



 Voorruitontwasemingsschakelaar
De functies van andere dan de
bediende schakelaars blijven
werken in de automatische
regeling.

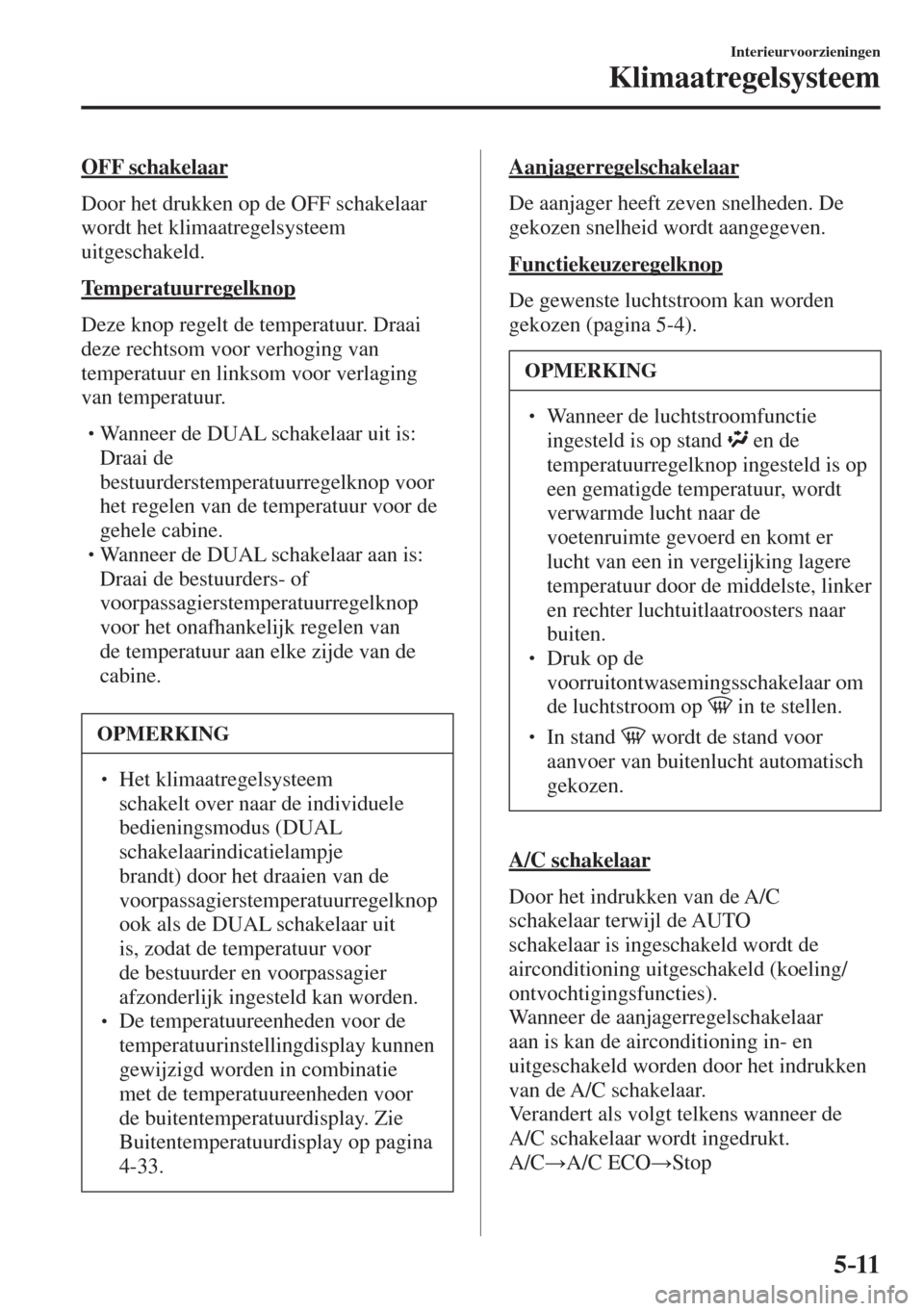

5–11
Interieurvoorzieningen
Klimaatregelsysteem
OFF schakelaar
Door het drukken op de OFF schakelaar
wordt het klimaatregelsysteem
uitgeschakeld.
Temperatuurregelknop
Deze knop regelt de temperatuur. Draai
deze rechtsom voor verhoging van
temperatuur en linksom voor verlaging
van temperatuur.



 Wanneer de DUAL schakelaar uit is:
 Draai de
bestuurderstemperatuurregelknop voor
het regelen van de temperatuur voor de
gehele cabine.



 Wanneer de DUAL schakelaar aan is:
 Draai de bestuurders- of
voorpassagierstemperatuurregelknop
voor het onafhankelijk regelen van
de temperatuur aan elke zijde van de
cabine.

OPMERKING
  Het klimaatregelsysteem
schakelt over naar de individuele
bedieningsmodus ( DUAL
schakelaarindicatielampje
brandt) door het draaien van de
voorpassagierstemperatuurregelknop
ook als de DUAL schakelaar uit
is, zodat de temperatuur voor
de bestuurder en voorpassagier
afzonderlijk ingesteld kan worden.
  De temperatuureenheden voor de
temperatuurinstellingdisplay kunnen
gewijzigd worden in combinatie
met de temperatuureenheden voor
de buitentemperatuurdisplay. Zie
Buitentemperatuurdisplay op pagina
4-33 .
Aanjagerregelschakelaar
De aanjager heeft zeven snelheden. De
gekozen snelheid wordt aangegeven.
Functiekeuzeregelknop


De gewenste luchtstroom kan worden
gekozen (pagina 5-4 ).
OPMERKING
  Wanneer de luchtstroomfunctie
ingesteld is op stand
en de
temperatuurregelknop ingesteld is op
een gematigde temperatuur, wordt
verwarmde lucht naar de
voetenruimte gevoerd en komt er
lucht van een in vergelijking lagere
temperatuur door de middelste, linker
en rechter luchtuitlaatroosters naar
buiten.
  Druk op de
voorruitontwasemingsschakelaar om
de luchtstroom op
in te stellen.
  In stand wordt de stand voor
aanvoer van buitenlucht automatisch
gekozen.
A/C schakelaar
Door het indrukken van de A/C
schakelaar terwijl de AUTO
schakelaar is ingeschakeld wordt de
airconditioning uitgeschakeld (koeling/
ontvochtigingsfuncties).
Wanneer de aanjagerregelschakelaar
aan is kan de airconditioning in- en
uitgeschakeld worden door het indrukken
van de A/C schakelaar.
Verandert als volgt telkens wanneer de
A/C schakelaar wordt ingedrukt.
A / C
: A/C ECO
:Stop


5–32
Interieurvoorzieningen
Audio-installatie
Aan/uit/Volume/Geluidsregelaars

Aan/uit/volume/audioregelknop
De afbeelding toont als voorbeeld de type A eenheid.Menutoets Audiodisplay

Installatie AAN/UIT
Zet het contact op ACC of ON. Druk
op de aan/uit/volumeknop om de audio-
installatie in te schakelen. Druk nogmaals
op de aan/uit/volumeknop om de audio-
installatie uit te schakelen.
Afstelling van het volume
Draai de aan/uit/volumeknop om het
volume af te stellen. Draai de aan/uit/
volumeknop rechtsom om het volume te
verhogen en linksom om het volume te
verlagen.
Afstelling van het audiogeluid
1. Druk op de menutoets (
) voor het
kiezen van de functie. De gekozen
functie zal op de display worden
aangegeven. 2. Draai de audioregelknop om de
gekozen functies als volgt af te stellen:

Aanduiding Instelwaarde
Linksom
draaien Rechtsom
draaien
A F
*1
(Instellen van de
alternatieve frequentie
(AF)) Uit Aan
R E G
*1
(Instellen van het
regionaal programma
(REG)) Uit Aan
A L C
(Automatische afstelling
van het volume) Niveau
verlagen Niveau
verhogen
BASS
(Lage tonen) Afname
van de lage
tonen Toename
van de lage
tonen
TREB

(Hoge tonen) Afname
van de
hoge tonen Toename
van de
hoge tonen
FADE
(Volumebalans voor/
achter)
Verplaatsing
van het
geluid naar
voren Verplaatsing
van het
geluid naar
achteren
B A L
(Volumebalans links/
rechts) Verplaatsing
van het
geluid naar
links Verplaatsing
van het
geluid naar
rechts
B E E P

(Audiobedieningsgeluid) Uit Aan


5–33
Interieurvoorzieningen
Audio-installatie
*Bepaalde modellen.
Aanduiding Instelwaarde
Linksom
draaien Rechtsom
draaien
BT SETUP
*2 Selecteer modus

12Hr

24Hr

(12-uur/24-uur
tijdsinstelling) 12Hr
(Knippert) 24Hr
(Knippert)
*1 Type B
*2 Afhankelijk van het model is het mogelijk dat deze
functie niet beschikbaar is.
OPMERKING
Als de display gedurende enkele
seconden niet wordt bediend, keert deze
terug naar de vorige display. Voor het
terugstellen van de lage tonen, hoge
tonen, fade en balans, de menutoets
(
) gedurende 2 seconden
ingedrukt houden. Het apparaat geeft
een pieptoon en “ CLEAR ” wordt
getoond.
AF (Instellen van de alternatieve
frequentie (AF)) (Type B)
De AF functie van het Radio Data Systeem
(RDS) kan op aan of uit worden ingesteld.
Zie Bediening van de radio (Type B) op
pagina 5-38 .


REG (Instellen van het regionaal
programma (REG)) (Type B)
De REG functie van het Radio Data
Systeem (RDS) kan op aan of uit worden
ingesteld.
Zie Bediening van de radio (Type B) op
pagina 5-38 .

ALC (Automatische afstelling van het
volume)
De automatische niveauregeling (ALC)
regelt automatisch het audiovolume
overeenkomstig de rijsnelheid. Naarmate
de rijsnelheid hoger wordt, neemt het
volume toe. ALC heeft ALC OFF en modi
ALC LEVEL 1 tot 7. ALC LEVEL 7 is het
maximale niveau tot waarbij het volume
kan toenemen. Selecteer de modus al
naargelang de rijomstandigheden.
BEEP (Audiobedieningsgeluid)
De instelling voor het werkingsgeluid
bij het indrukken en vasthouden van
een toets kan gewijzigd worden. De
begininstelling is ON. Stel in op OFF om
het werkingsgeluid uit te schakelen.
BT SETUP modus
*
Muziek en andere audio zoals spraakdata
die zijn opgenomen op draagbare
audioapparatuur en mobiele telefoons die
op de markt verkrijgbaar zijn en uitgerust
zijn met de Bluetooth
® verzendfunctie
kunnen beluisterd worden door middel
van draadloze signaaloverdracht via de
luidsprekers van de auto. Deze apparatuur
kan met behulp van de BT SETUP modus
geprogrammeerd worden in de Bluetooth
®
eenheid of gewijzigd worden (pagina
5-97 ).
1 2 H r
24Hr
(12-uur/24-uur tijdsinstelling)
Door het draaien van de audioregelknop
wordt de display overgeschakeld tussen 12
en 24-uur kloktijd (pagina 5-34 ).


5–34
Interieurvoorzieningen
Audio-installatie
Klok

Audiodisplay Audioregelknop
Uren/minuten instelschakelaar:00 toets
Menutoets Kloktoets
De afbeelding toont als voorbeeld de type A eenheid.
Instellen van de tijd
De klok kan op elk tijdstip worden
ingesteld wanneer het contact op ACC of
ON gezet wordt.

1. Voor het instellen van de tijd, de
kloktoets (
) gedurende ongeveer
2 seconden indrukken totdat u een
pieptoon hoort.
2. De huidige tijd van de klok gaat
knipperen.
Instellen van de tijd




 Druk voor het afstellen van de tijd op
de uren/minuten insteltoets (
, )
terwijl de huidige tijd op de klok
knippert.



 Door het indrukken van de urentoets
(
) gaan de uren vooruit. Door het
indrukken van de minutentoets (
)
gaan de minuten vooruit.

3. Druk de kloktoets ( ) nogmaals in
om de klok te starten.

Terugstellen van de tijd
1. Houd de kloktoets (
) gedurende
ongeveer 2 seconden ingedrukt, totdat
u een pieptoon hoort.
2. Druk op de :00 toets ( 1 ).
3. Wanneer u de toets indrukt, zal de tijd
als volgt teruggesteld worden:
(Voorbeeld)

12:01—12:29
:12:00
12:30—12:59
:1:00

OPMERKING

 Wanneer u de :00 toets ( 1 ) indrukt,
zullen de seconden bij “ 00 ”
beginnen.
  Overschakelen tussen 12 en 24-uur
kloktijd:
 Druk de menutoets ( )
herhaalde malen in totdat de 12 en
24-uur kloktijd getoond wordt. Draai
de audioregelknop in een van beide
richtingen en kies de gewenste
klokinstelling terwijl de verkozen
kloktijd knippert.


5–36
Interieurvoorzieningen
Audio-installatie
Bediening van de radio (Type A)

Audiodisplay
Voorkeuzezendertoetsen
Automatische
geheugenopslagtoets Scan-toets Afstemtoets
Bandkeuzetoetsen

Radio AAN
Druk voor het inschakelen van de radio op
een bandkeuzetoets (
).
Bandkeuze
Door de bandkeuzetoets (
) herhaalde
malen in te drukken worden de golfbanden
als volgt overgeschakeld:
FM1
:FM2
:AM.

De geselecteerde modus wordt
aangegeven.
OPMERKING
Als het FM-zendsignaal zwak wordt,
verandert de ontvangst automatisch van
STEREO naar MONO om storing te
verminderen.
Afstemmen
De radio beschikt over de volgende
afstemmingsmethoden: Afstemming
door middel van handbediening,
zenderaftasting, scan, voorkeuzekanalen
en automatische geheugenopslag.
De gemakkelijkste manier voor het
afstemmen op zenders is om deze op de
voorkeuzekanalen te programmeren. Handbediende afstemming
Kies de zender door de afstemtoets ( , )
licht in te drukken.
Afstemming door middel van
zenderaftasting
Het automatisch afzoeken van
radiozenders begint wanneer de
afstemtoets (
, ) wordt ingedrukt totdat
een pieptoon gehoord wordt. Het zoeken
stopt zodra een zender wordt gevonden.
OPMERKING
Als u de toets ingedrukt blijft houden,
zal de frequentie continu blijven
veranderen.
Afstemming via scan
Houd de scan-toets (
) ingedrukt om
automatisch de sterke zenders af te tasten.
Het aftasten stopt bij elke zender
gedurende ongeveer 5 seconden. Houd
voor het vasthouden van een zender de
scan-toets (
) tijdens dit interval
nogmaals ingedrukt.


5–37
Interieurvoorzieningen
Audio-installatie
Afstemmen op voorkeuzezenders
De zes voorkeuzekanalen kunnen worden
gebruikt voor het opslaan van 6 AM en 12
FM zenders.

1. Voor het instellen van een kanaal, eerst
AM, FM1 of FM2 kiezen. Stem af op
de gewenste zender.
2. Houd een van de
voorkeuzezendertoetsen gedurende
ongeveer 2 seconden ingedrukt,
totdat u een pieptoon hoort. Het
voorkeuzezendernummer of de
zenderfrequentie wordt getoond.
De zender is nu in het geheugen
opgeslagen.
3. Herhaal deze procedure voor de
overige zenders en golfbanden
die u wilt opslaan. Voor het
afstemmen op een zender die in het
geheugen is opgeslagen, AM, FM1
of FM2 kiezen en vervolgens de
bijbehorende voorkeuzezendertoets
indrukken. De zenderfrequentie of
het voorkeuzezendernummer wordt
getoond.

Automatische geheugenopslag
Dit kunt U vooral gebruiken bij het rijden
in een gebied waar de plaatselijke zenders
niet bekend zijn.

Houd de automatische
geheugenopslagtoets (
) gedurende
ongeveer 2 seconden ingedrukt, totdat u
een pieptoon hoort; het systeem zal dan
automatisch de 6 zenders van elke gekozen
golfband in dat gebied aftasten en tijdelijk
in het geheugen opslaan.

Nadat het aftasten voltooid is, wordt op de
zender afgestemd en wordt de frequentie
ervan aangegeven. Voor het oproepen van
zenders die met de automatische
geheugenopslag zijn opgeslagen, de
automatische geheugenopslagtoets
(
) indrukken en loslaten. Telkens
zal één zender uit het geheugen worden
gekozen en verschijnen de frequentie en
het zendernummer op de display.
OPMERKING
Als na het aftasten op geen enkele
zender kan worden afgestemd, wordt
“ A ” getoond.


5–38
Interieurvoorzieningen
Audio-installatie
Bediening van de radio (Type B)

Audiodisplay
Voorkeuzezendertoetsen
Programmatype informatietoets Scan-toets Afstemtoets
Bandkeuzetoetsen Verkeersinformatietoets

Radio AAN
Druk voor het inschakelen van de radio op
een bandkeuzetoets (
).
Bandkeuze
Door de bandkeuzetoets (
) herhaalde
malen in te drukken worden de golfbanden
als volgt overgeschakeld:
FM1
:FM2
:MW/LW.

De geselecteerde modus wordt
aangegeven.
OPMERKING
Als het FM-zendsignaal zwak wordt,
verandert de ontvangst automatisch van
STEREO naar MONO om storing te
verminderen.
Afstemmen
De radio beschikt over de volgende
afstemmingsmethoden: Afstemming
door middel van handbediening,
zenderaftasting, scan, voorkeuzekanalen
en automatische geheugenopslag.
De gemakkelijkste manier voor het
afstemmen op zenders is om deze op de
voorkeuzekanalen te programmeren. Handbediende afstemming
Kies de zender door de afstemtoets ( , )
licht in te drukken.
Afstemming door middel van
zenderaftasting
Het automatisch afzoeken van
radiozenders begint wanneer de
afstemtoets (
, ) wordt ingedrukt totdat
een pieptoon gehoord wordt. Het zoeken
stopt zodra een zender wordt gevonden.
OPMERKING
Als u de toets ingedrukt blijft houden,
zal de frequentie continu blijven
veranderen.
Afstemming via scan
Houd de scan-toets (
) ingedrukt om
automatisch de sterke zenders af te tasten.
Het aftasten stopt bij elke zender
gedurende ongeveer 5 seconden. Houd
voor het vasthouden van een zender de
scan-toets (
) tijdens dit interval
nogmaals ingedrukt.


5–39
Interieurvoorzieningen
Audio-installatie
Afstemmen op voorkeuzezenders
De zes voorkeuzekanalen kunnen worden
gebruikt voor het opslaan van 6 MW/LW
en 12 FM zenders.

1. Voor het instellen van een kanaal, eerst
MW/LW, FM1 of FM2 kiezen. Stem af
op de gewenste zender.
2. Houd een van de
voorkeuzezendertoetsen gedurende
ongeveer 2 seconden ingedrukt,
totdat u een pieptoon hoort. Het
voorkeuzezendernummer of de
zenderfrequentie wordt getoond.
De zender is nu in het geheugen
opgeslagen.
3. Herhaal deze procedure voor de
overige zenders en golfbanden die
u wilt opslaan. Voor het afstemmen
op een zender die in het geheugen
is opgeslagen, MW/LW, FM1
of FM2 kiezen en vervolgens de
bijbehorende voorkeuzezendertoets
indrukken. De zenderfrequentie of
het voorkeuzezendernummer wordt
getoond.

Radio data systeem (RDS)
OPMERKING
Het radio data systeem (RDS) werkt niet
als dit zich buiten het servicegebied van
het systeem bevindt. Alternatieve frequentie (AF)
AF functioneert voor de FM zenders. Druk
op de menutoets (
) en kies de AF
modus om deze in te schakelen en “ AF ”
zal op de display verschijnen. Als de
radio-ontvangst van de huidige zender
zwakker wordt, schakelt het systeem
automatisch over naar een andere zender.

Wanneer u verder naar een regionaal
programma wilt luisteren, op de menutoets
(
) drukken en kies de REG modus
om deze in te schakelen. “ REG ON ” wordt
op de display getoond. Druk voor het
annuleren op de audioregelknop en kies de
REG modus om deze uit te schakelen.
“ REG OFF ” wordt op de display getoond.
Verkeersinformatie (TA)
Als u op de verkeersinformatietoets (
)
drukt, zal de installatie naar de TA modus
overschakelen en wordt “ TA ” getoond.

Als in de TA modus een TA uitzending
wordt ontvangen, krijgt de TA uitzending
voorrang, ook wanneer andere functies
(FM, CD, USB apparaat, AUX of BT
audio) worden gebruikt, en wordt “ Traf¿ c
Info ” getoond.
Druk tijdens een TA uitzending op de
verkeersinformatietoets (
) om de
uitzending te beëindigen en naar de
voorheen ingestelde modus terug te keren.
