MAZDA MODEL 6 2017 Handleiding (in Dutch)

4–222
Tijdens het rijden
i-ACTIVSENSE
WAARSCHUWING
Vertrouw niet volledig op het systeem van de stadsverkeer-remassistent [Achteruit]
(SCBS R):

 Het systeem van de stadsverkeer-remassistent [Achteruit] (SCBS R) is enkel bestemd
om in het geval van een botsing schade te verminderen. Wanneer u overmatig op het
systeem vertrouwt en daardoor het gaspedaal of rempedaal per ongeluk intrapt, kan
dit een ongeluk veroorzaken.
  Neem voor de juiste werking van de stadsverkeer-remassistent [Achteruit] (SCBS R)
de volgende voorzorgsmaatregelen in acht.



 Breng geen stickers aan op de ultrasonische sensoren (achter) (inclusief
doorzichtige stickers). Anders bestaat de kans dat de ultrasonische sensor (achter)
voertuigen of obstakels niet kan bespeuren, hetgeen ongelukken kan veroorzaken.



 De ultrasonische sensoren (achter) niet demonteren.



 Als er barsten of beschadiging als gevolg van bijvoorbeeld steenslag in de buurt
van een ultrasonische sensor (achter) zichtbaar zijn, onmiddellijk met het gebruik
van de stadsverkeer-remassistent [Achteruit] (SCBS R) stoppen en uw auto door
een deskundige reparateur, bij voorkeur een of¿ ciële Mazda reparateur laten
inspecteren. Als u met barsten of krassen in de buurt van een ultrasonische sensor
met de auto blijft doorrijden, bestaat de kans dat het systeem abusievelijk in
werking treedt en een ongeluk veroorzaakt wordt.
  Zie Stopzetten van de werking van de stadsverkeer-remassistent [Achteruit] (SCBS
R) op pagina 4-226 .




 Raadpleeg een deskundige reparateur, bij voorkeur een of¿ ciële Mazda
reparateur, voor het vervangen van de achterbumper.

Geen wijzigingen aan de vering aanbrengen:
Als de hoogte van de auto of de overhelling gewijzigd wordt, bestaat de kans dat de
stadsverkeer-remassistent [Achteruit] (SCBS R) niet juist functioneert omdat dit
obstakels niet correct kan bespeuren.

Oefen geen grote kracht uit op de ultrasonische sensoren (achter):
Spuit bij het wassen van de auto geen water onder hoge druk tegen een ultrasonische
sensor (achter) en er niet met kracht over wrijven. Let er verder op bij het in- en
uitladen van lading niet met kracht tegen de achterbumper te stoten. Anders bestaat de
kans dat de sensoren de obstakels niet correct bespeuren, wat tot gevolg kan hebben
dat de stadsverkeer-remassistent [Achteruit] (SCBS R) niet normaal functioneert of
abusievelijk functioneert.


4–223
Tijdens het rijden
i-ACTIVSENSE
OPGELET
  Bij het off-road rijden op plaatsen met gras of bladeren, wordt het aanbevolen de
stadsverkeer-remassistent [Achteruit] (SCBS R) uit te schakelen.
  Gebruik altijd banden van het voorgeschreven formaat en van hetzelfde merk, soort
en pro¿ elpatroon op alle 4 wielen. Bovendien geen banden met duidelijk zichtbaar
verschillende slijtagepatronen op dezelfde auto gebruiken. Gebruik geen banden met
duidelijk zichtbaar verschillende slijtagepatronen op dezelfde auto. Anders bestaat de
kans dat de stadsverkeer-remassistent [Achteruit] (SCBS R) niet normaal functioneert.
  Als zich een laag ijs of sneeuw op de ultrasonische sensoren (achter) heeft vastgezet,
bestaat de kans dat deze afhankelijk van de omstandigheden obstakels niet correct
kunnen bespeuren. In dergelijke gevallen is het mogelijk dat het systeem de regelingen
niet correct kan uitvoeren. Rijd altijd voorzichtig en let op de achterzijde van de auto.
OPMERKING
  De stand van de auto verandert afhankelijk van het gebruik van het gaspedaal,
rempedaal en stuurwiel, wat voor het systeem de herkenning van een obstakel kan
bemoeilijken of wat tot onnodige detectie kan leiden. In dergelijke gevallen is het
mogelijk dat de stadsverkeer-remassistent [Achteruit] (SCBS R) niet functioneert.
  De stadsverkeer-remassistent [Achteruit] (SCBS R) functioneert onder de volgende
omstandigheden.



 Wanneer de motor draait.



 De versnellingshendel (voertuig met handgeschakelde versnellingsbak) of
keuzehendel (voertuig met automatische transmissie) staat in de stand R (achteruit).



 “Storing in SCBS achteruit” wordt niet aangegeven in de multi-informatiedisplay.



 Bij een rijsnelheid van ongeveer 2 tot 8 km/h.



 De stadsverkeer-remassistent [Achteruit] (SCBS R) is niet uitgeschakeld.



 Het DSC systeem is niet defect.

 De stadsverkeer-remassistent [Achteruit] (SCBS R) functioneert met behulp van
ultrasonische sensoren (achter) welke obstakels aan de achterzijde bespeuren door
middel van het uitzenden van ultrasonische golven en vervolgens de terugkerende
golven die door de obstakels weerkaatst worden weer opvangen.


4–224
Tijdens het rijden
i-ACTIVSENSE
OPMERKING
  In de volgende gevallen kunnen de ultrasonische sensoren (achter) geen obstakels
bespeuren en bestaat de kans dat de stadsverkeer-remassistent [Achteruit] (SCBS R)
niet functioneert.



 Lage obstakels, zoals lage muren of vrachtwagens met lage laadbakken.



 Hoge obstakels, zoals vrachtwagens met hoge laadbakken.



 Kleine obstakels.



 Dunne obstakels, zoals wegwijzerpalen.



 Obstakels die zich op afstand van het midden van de auto bevinden.



 De buitenste zijde van het obstakel bevindt zich niet vertikaal ten opzichte van de
auto.



 Zachte obstakels, zoals een hangend gordijn of een voertuig bedekt met sneeuw.



 Onregelmatig gevormde obstakels.



 Obstakels die zich uiterst dichtbij bevinden.

 In de volgende gevallen kunnen de ultrasonische sensoren (achter) obstakels niet
correct bespeuren en bestaat de kans dat de stadsverkeer-remassistent [Achteruit]
(SCBS R) niet functioneert.



 Er zit iets op de bumper in de buurt van een ultrasonische sensor (achter).



 Het stuurwiel wordt scherp gedraaid, of het rem- of gaspedaal wordt bediend.



 Nabij een obstakel bevindt zich een ander obstakel.



 Tijdens slechte weersomstandigheden, zoals regen, mist en sneeuw.



 Hoge of lage vochtigheid.



 Hoge of lage temperaturen



 Harde wind.



 Het wegtraject is niet vlak.



 Wanneer zware bagage in de bagageruimte of op de achterzitting is geplaatst.



 Objecten zoals een draadloze antenne, mistlamp of verlichte kentekenplaat zijn in de
buurt van een ultrasonische sensor (achter) gemonteerd.



 De richting van een ultrasonische sensor (achter) wijkt af als gevolg van
bijvoorbeeld een botsing.



 De auto staat blootgesteld aan andere geluidsgolven, zoals die van de claxon,
motorgeluiden of de ultrasonische sensor van een ander voertuig.


4–225
Tijdens het rijden
i-ACTIVSENSE
OPMERKING
  In de volgende gevallen is het mogelijk dat een ultrasonische sensor (achter)
iets abusievelijk als een doelobstakel bespeurt, wat tot gevolg kan hebben dat de
stadsverkeer-remassistent [Achteruit] (SCBS R) in werking treedt.



 Rijden op een steile helling.



 Wielblokken.



 Hangende gordijnen, poortpalen, zoals bij tolpoorten en spoorwegovergangen.



 Bij het rijden nabij objecten zoals gebladerte, geluidswanden, voertuigen, muren en
hekken langs wegen.



 Bij het off-road rijden op plaatsen met gras en hooi.



 Bij het rijden door lage poorten, smalle poorten, autowasinstallaties en tunnels.



 Wanneer een trekhaak is gemonteerd of een aanhanger wordt getrokken.

 (Handgeschakelde versnellingsbak)  Als de auto door de werking van het SCBS tot stilstand wordt gebracht en het
koppelingspedaal niet wordt ingetrapt, stopt de motor.
  Wanneer het systeem in werking is, wordt de gebruiker op de hoogte gesteld door de
multi-informatiedisplay of de Active Driving Display.
  De stadsverkeer-remassistent (SCBS) waarschuwingsindicatie (oranje) licht op
wanneer er een defect is in het systeem.
 Zie Waarschuwingsindicatie/waarschuwingslampjes op pagina 4-55 .


4–226
Tijdens het rijden
i-ACTIVSENSE
Indicatielampje van stadsverkeer-
remassistent (SCBS) (Rood)
Als de stadsverkeer-remassistent (SCBS)
in werking is, gaat het indicatielampje
(rood) knipperen.


Display van automatische
remwerking
Nadat de SCBS rem in werking is
gesteld wordt “SCBS automatische rem”
aangegeven in de multi-informatiedisplay
of de Active Driving Display.

Active Driving Display Multi-informatiedisplay

OPMERKING
  Wanneer de SCBS rem in werking
is, klinkt met tussenpozen de
botsingwaarschuwingszoemer.
  Als de auto door de werking van het
SCBS tot stilstand is gebracht en
het rempedaal niet wordt ingetrapt,
klinkt de waarschuwingszoemer
eenmaal na ongeveer 2 seconden
en wordt de SCBS rem automatisch
vrijgezet.
Stopzetten van de werking van de
stadsverkeer-remassistent
[Achteruit] (SCBS R)
De stadsverkeer-remassistent [Achteruit]
(SCBS R) kan tijdelijk buiten werking
gesteld worden.
Wanneer het stadsverkeer-remassistent
[Achteruit] (SCBS R) systeem wordt
uitgeschakeld, gaat het stadsverkeer-
remassistent (SCBS) OFF indicatielampje
branden.


Het systeem wordt gebruiksklaar zodra de
motor opnieuw gestart wordt.
Zonder SCBS OFF schakelaar
Zie Gebruikersinstellingen op pagina
9-15 .


4–227
Tijdens het rijden
i-ACTIVSENSE

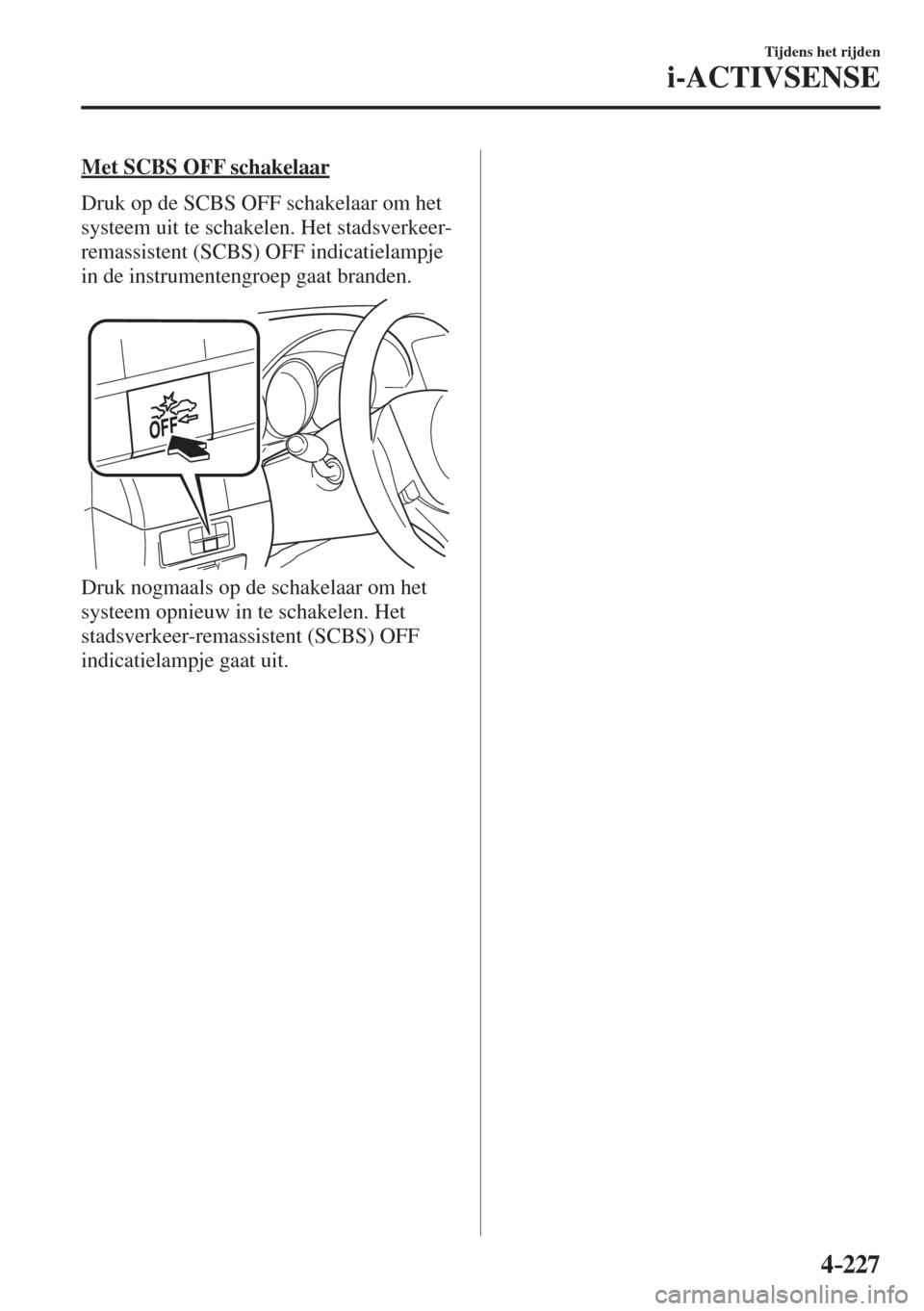

Met SCBS OFF schakelaar
Druk op de SCBS OFF schakelaar om het
systeem uit te schakelen. Het stadsverkeer-
remassistent (SCBS) OFF indicatielampje
in de instrumentengroep gaat branden.


Druk nogmaals op de schakelaar om het
systeem opnieuw in te schakelen. Het
stadsverkeer-remassistent (SCBS) OFF
indicatielampje gaat uit.


4–228
Tijdens het rijden
i-ACTIVSENSE
*Bepaalde modellen.
Smart Brake Support remhulpsysteem (SBS) *
Het Smart Brake Support remhulpsysteem (SBS) waarschuwt de bestuurder voor een
mogelijke botsing door middel van een display en een waarschuwingsgeluid als bij
rijsnelheden van ongeveer 15 km/h of hoger de radarsensor (voor) en de vooruitrijcamera
(FSC) bepalen dat er kans is op een botsing met een voorliggend voertuig. Bovendien, als
de radarsensor (voor) en de vooruitrijcamera (FSC) bepalen dat een botsing onvermijdelijk
is, wordt de automatische remregeling uitgevoerd om schade in het geval van een botsing te
verminderen.
Wanneer de bestuurder het rempedaal intrapt, worden de remmen als extra hulp hard en snel
aangetrokken. (Rembekrachtiging (SBS rembekrachtiging))
WAARSCHUWING
Vertrouw niet volledig op het Smart Brake Support remhulpsysteem (SBS) en rijd altijd
voorzichtig:
Het Smart Brake Support remhulpsysteem (SBS) is bestemd om in het geval van een
botsing schade te verminderen, niet om ongelukken te voorkomen. De mogelijkheid
voor het bespeuren van een obstakel is beperkt afhankelijk van het obstakel,
weersomstandigheden of verkeerssituaties. Als dus het gaspedaal of rempedaal per
ongeluk wordt ingetrapt, kan dit een ongeluk veroorzaken. Controleer altijd de
veiligheid van de omgeving en trap het rempedaal of gaspedaal in terwijl u een veiliger
afstand aanhoudt ten opzichte van voorliggende voertuigen of tegenliggers.
OPGELET
Schakel in de volgende gevallen het systeem uit om abusievelijk functioneren te
voorkomen:

 De auto wordt gesleept of sleept een ander voertuig.
 De auto staat op een rollenbank.
 Bij het rijden op slechte wegen of op plaatsen met dicht gras of off-road.


4–229
Tijdens het rijden
i-ACTIVSENSE
OPMERKING
  Het Smart Brake Support remhulpsysteem (SBS) functioneert wanneer aan alle
volgende voorwaarden is voldaan:



 Het contact op ON wordt gezet.



 Het Smart Brake Support remhulpsysteem (SBS) is ingeschakeld.



 De rijsnelheid is ongeveer 15 km/h of sneller.



 De relatieve snelheid tussen uw auto en het voorliggende voertuig is ongeveer
15 km/h of hoger.



 De Dynamische stabiliteitsregeling (DSC) werkt niet.

 Het Smart Brake Support remhulpsysteem (SBS) functioneert mogelijk niet onder de
volgende omstandigheden:



 Als u uw auto snel laat accelereren en dit een voorliggend voertuig dicht nadert.



 De auto met dezelfde snelheid rijdt als het voorliggende voertuig.



 Het gaspedaal ingetrapt wordt.



 Het rempedaal is ingedrukt.



 Het stuurwiel gedraaid wordt.



 De keuzehendel bediend wordt.



 De richtingaanwijzer gebruikt wordt.



 Wanneer het voorliggende voertuig niet uitgerust is met achterlichten of de
achterlichten niet branden.



 Wanneer waarschuwingen en berichten, zoals die voor een vuile voorruit, verband
houdend met de vooruitrijcamera (FSC) in de multi-informatiedisplay worden getoond.

 Hoewel de objecten waardoor het systeem geactiveerd wordt vierwielige voertuigen
zijn, is het mogelijk dat de radarsensor (voor) de volgende objecten bespeurt, bepaalt
dat deze obstakels zijn en het Smart Brake Support remhulpsysteem (SBS) activeert.



 Objecten op de weg bij de ingang van een bocht (zoals vangrails en sneeuwbanken).



 Er verschijnt een voertuig in de tegengestelde rijstrook bij het rijden om een hoek of
het maken van een bocht.



 Bij het rijden over een smalle brug.



 Bij het rijden onder een lage poort of door een tunnel of smalle poort.



 Bij het inrijden van een ondergrondse parkeergarage.



 Metalen voorwerpen, oneffenheden of uitstekende voorwerpen op de weg.



 Als u plotseling dicht bij een voorliggend voertuig komt.



 Bij het rijden op plaatsen waar hoog gras is of weiland.



 Tweewielige voertuigen zoals motor¿ etsen of ¿ etsen.



 Voetgangers of niet-metalen objecten zoals bomen.

 Wanneer het systeem in werking is, wordt de gebruiker op de hoogte gesteld door de
multi-informatiedisplay.
  De Smart Brake Support remhulpsysteem (SBS) waarschuwingsindicatie (oranje) licht
op wanneer er een defect is in het systeem.
 Zie Waarschuwingsindicatie/waarschuwingslampjes op pagina 4-54 .


4–230
Tijdens het rijden
i-ACTIVSENSE
Indicatielampje van Smart Brake
Support remhulpsysteem (SBS)
(Rood)
Als het Smart Brake Support
remhulpsysteem (SBS) in werking is, gaat
het indicatielampje (rood) knipperen.



Waarschuwing voor botsing
Als er de kans bestaat op een botsing
met een voorliggend voertuig, klinkt er
onafgebroken een pieptoon en wordt een
waarschuwing aangegeven op de display.


Multi-informatiedisplay
Active Driving Display
Stopzetten van de werking van het
Smart Brake Support
remhulpsysteem (SBS)
Het Smart Brake Support remhulpsysteem
(SBS) kan tijdelijk buiten werking gesteld
worden.
Zie Gebruikersinstellingen op pagina
9-15 .
Wanneer het Smart Brake Support
remhulpsysteem (SBS) wordt
uitgeschakeld, gaat het Smart Brake
Support remhulpsysteem (SBS) OFF
indicatielampje branden.


Het systeem wordt gebruiksklaar zodra de
motor opnieuw gestart wordt.
OPMERKING
Als de werking van Smart Brake
Support remhulpsysteem (SBS) wordt
uitgeschakeld, wordt tegelijkertijd
de werking van het stadsverkeer-
remassistent (SCBS) systeem
uitgeschakeld.


4–231
Tijdens het rijden
i-ACTIVSENSE
*Bepaalde modellen.
Vooruitrijcamera (FSC) *
Uw auto is uitgerust met een vooruitrijcamera (FSC). De vooruitrijcamera (FSC) is geplaatst
nabij de achteruitkijkspiegel en wordt gebruikt door de volgende systemen.



 Koplampregelsysteem (HBC)



 Adaptieve LED koplampen (ALH)



 Vermoeidheidswaarschuwing (DAA)



 Rijstrookafwijkingwaarschuwingssysteem (LDWS)



 Rijstrookassistent (LAS) en rijstrookafwijkingwaarschuwingssysteem (LDWS)



 Verkeersbordherkenningsysteem (TSR)



 Geavanceerde stadsverkeer-remassistent (Advanced SCBS)



 Stadsverkeer-remassistent [Vooruit] (SCBS F)



 Smart Brake Support remhulpsysteem (SBS)

Vooruitrijcamera (FSC)

De vooruitrijcamera (FSC) bepaalt de omstandigheden aan de voorzijde van de auto bij het
rijden in het donker en herkent rijbanen. De afstand waarover de vooruitrijcamera (FSC)
objecten kan herkennen varieert afhankelijk van de omgevingsomstandigheden.
WAARSCHUWING
Geen wijzigingen aan de vering aanbrengen:
Als de hoogte van de auto of de overhelling gewijzigd wordt, kan het systeem
voorliggende voertuigen niet correct bespeuren. Dit heeft tot gevolg dat het systeem
niet normaal functioneert of abusievelijk functioneert, wat een ernstig ongeluk kan
veroorzaken.
