6–52
Onderhoud en verzorging
Zelf uit te voeren onderhoud
*Bepaalde modellen.
Koplampen (Grootlicht)

Dagverlichting/Positielampen

Koplampen (Dimlicht)

Koplampen (Grootlicht)/Dagverlichting *

Mistlampen voor *

Voorste richtingaanwijzerlampen

Positielampen

Signatuurverlichting *

Zijrichtingaanwijzerlampen

Lampen van remlichten

Achterlichten

Lampen van rem-/achterlichten

Achterste richtingaanwijzerlampen

Achterlichten (Zijde kofferdeksel/zijde achterklep)

Achteruitrijlamp (Model met links stuur)

Achteruitrijlamp (Model met rechts stuur)

Mistlamp achter *1 /Achteruitrijlamp *2 (Model met links stuur)

Mistlamp achter *1 /Achteruitrijlamp *2 (Model met rechts stuur)

Middelste remlicht

Kentekenplaatlampen

Plafondlamp/Voorste kaartleeslampen

Make-up spiegeltje verlichtingen *

Instapverlichtingen

Achterste kaartleeslampen

Kofferruimtelamp (Sedan)

Bagageruimteverlichting (Wagon)
*1 Met achtermistlicht
*2 Zonder achtermistlicht

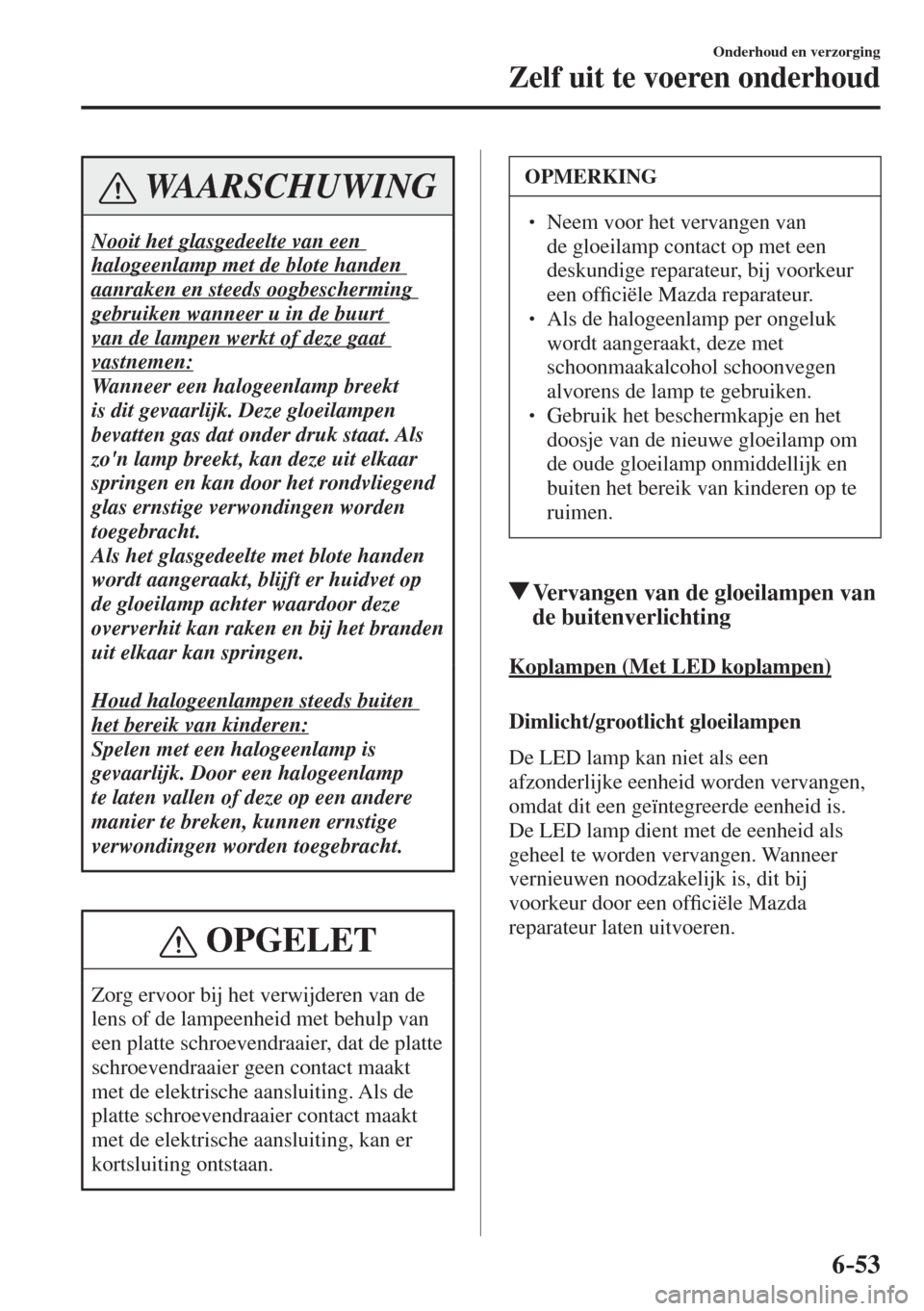

6–53
Onderhoud en verzorging
Zelf uit te voeren onderhoud
WAARSCHUWING
Nooit het glasgedeelte van een
halogeenlamp met de blote handen
aanraken en steeds oogbescherming
gebruiken wanneer u in de buurt
van de lampen werkt of deze gaat
vastnemen:
Wanneer een halogeenlamp breekt
is dit gevaarlijk. Deze gloeilampen
bevatten gas dat onder druk staat. Als
zo'n lamp breekt, kan deze uit elkaar
springen en kan door het rondvliegend
glas ernstige verwondingen worden
toegebracht.
Als het glasgedeelte met blote handen
wordt aangeraakt, blijft er huidvet op
de gloeilamp achter waardoor deze
oververhit kan raken en bij het branden
uit elkaar kan springen.

Houd halogeenlampen steeds buiten
het bereik van kinderen:
Spelen met een halogeenlamp is
gevaarlijk. Door een halogeenlamp
te laten vallen of deze op een andere
manier te breken, kunnen ernstige
verwondingen worden toegebracht.
OPGELET
Zorg ervoor bij het verwijderen van de
lens of de lampeenheid met behulp van
een platte schroevendraaier, dat de platte
schroevendraaier geen contact maakt
met de elektrische aansluiting. Als de
platte schroevendraaier contact maakt
met de elektrische aansluiting, kan er
kortsluiting ontstaan.
OPMERKING
  Neem voor het vervangen van
de gloeilamp contact op met een
deskundige reparateur, bij voorkeur
een of¿ ciële Mazda reparateur.

 Als de halogeenlamp per ongeluk
wordt aangeraakt, deze met
schoonmaakalcohol schoonvegen
alvorens de lamp te gebruiken.
  Gebruik het beschermkapje en het
doosje van de nieuwe gloeilamp om
de oude gloeilamp onmiddellijk en
buiten het bereik van kinderen op te
ruimen.
Vervangen van de gloeilampen van
de buitenverlichting
Koplampen (Met LED koplampen)
Dimlicht/grootlicht gloeilampen
De LED lamp kan niet als een
afzonderlijke eenheid worden vervangen,
omdat dit een geïntegreerde eenheid is.
De LED lamp dient met de eenheid als
geheel te worden vervangen. Wanneer
vernieuwen noodzakelijk is, dit bij
voorkeur door een of¿ ciële Mazda
reparateur laten uitvoeren.


6–54
Onderhoud en verzorging
Zelf uit te voeren onderhoud
Koplampen (Met halogeen koplampen)
Dimlichtgloeilampen
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Als u de rechter gloeilamp gaat
vernieuwen, de motor starten, het
stuurwiel volledig naar links draaien
en de motor stopzetten. Als u de
linker gloeilamp gaat vernieuwen, het
stuurwiel naar rechts draaien.
3. Trek aan het midden van elk van
de plastic klemmen en verwijder de
klemmen.


Verwijderen
Monteren

4. Draai de schroef linksom en verwijder
deze en trek vervolgens de stofkap
gedeeltelijk van zijn plaats.


5. Maak de stekker los van de eenheid
door het uitsteeksel op de stekker met
uw vinger in te drukken en de stekker
naar beneden te trekken.



6. Draai de houder en de gloeilamp en
verwijder deze. Verwijder de gloeilamp
voorzichtig uit de lamphouder in de
reÀ ector door deze langzaam recht naar
achteren uit de houder te trekken.



7. Monteer de nieuwe gloeilamp in
de omgekeerde volgorde van het
verwijderen.

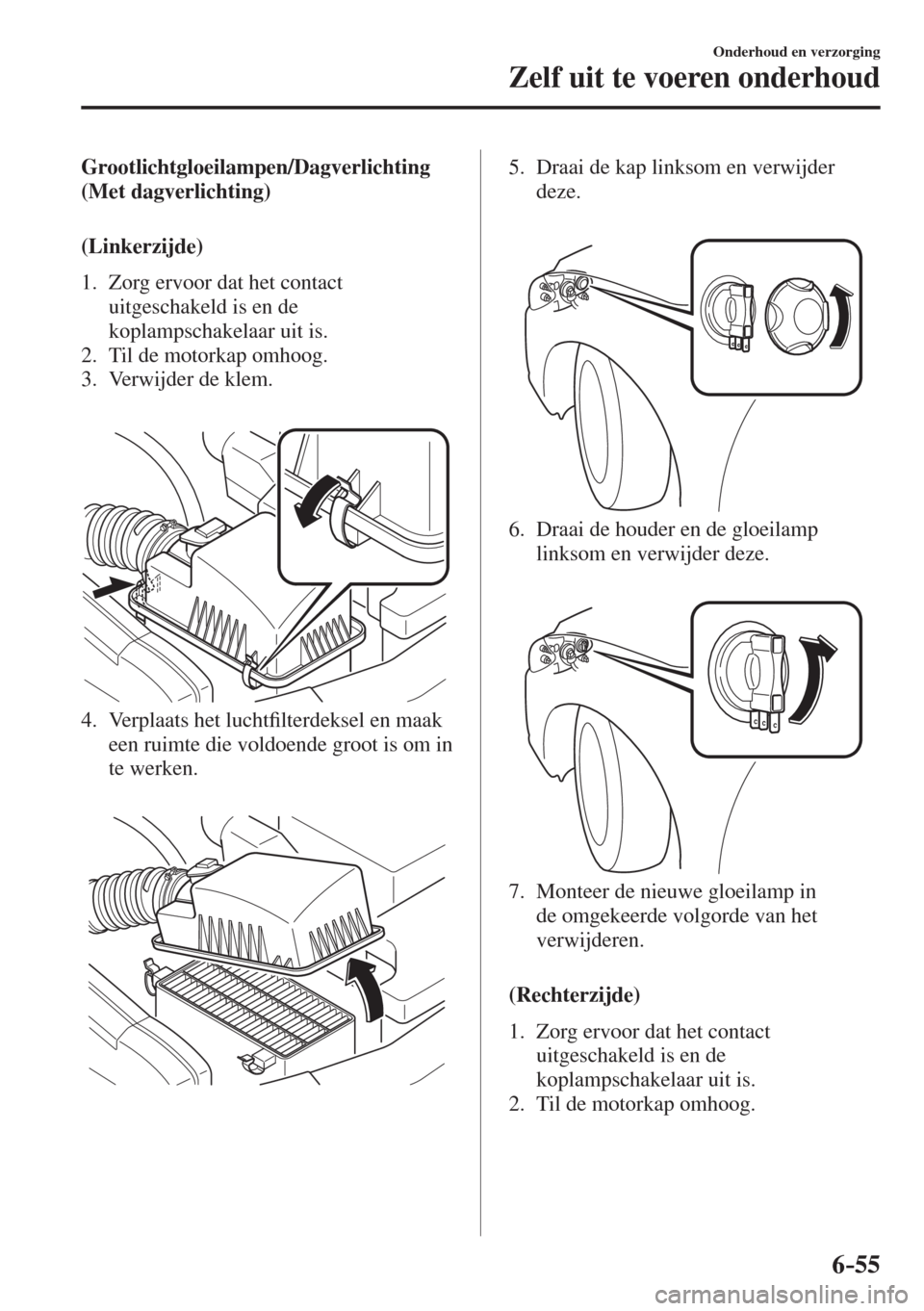

6–55
Onderhoud en verzorging
Zelf uit te voeren onderhoud
Grootlichtgloeilampen/Dagverlichting
(Met dagverlichting)
(Linkerzijde)
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Til de motorkap omhoog.
3. Verwijder de klem.



4. Verplaats het lucht¿ lterdeksel en maak
een ruimte die voldoende groot is om in
te werken.


5. Draai de kap linksom en verwijder
deze.



6. Draai de houder en de gloeilamp
linksom en verwijder deze.



7. Monteer de nieuwe gloeilamp in
de omgekeerde volgorde van het
verwijderen.

(Rechterzijde)
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Til de motorkap omhoog.


6–56
Onderhoud en verzorging
Zelf uit te voeren onderhoud
3. Maak de klem los.


Klem

4. Verwijder het
ruitensproeiervloeistofreservoir van de
voorruit en de bouten.


Reservoir van
voorruitensproeiervloeistofBout
Geleider

5. Verwijder de geleider.


Geleider
6. Draai de kap linksom en verwijder
deze.



7. Draai de houder en de gloeilamp
linksom en verwijder deze.



8. Monteer de nieuwe gloeilamp in
de omgekeerde volgorde van het
verwijderen.

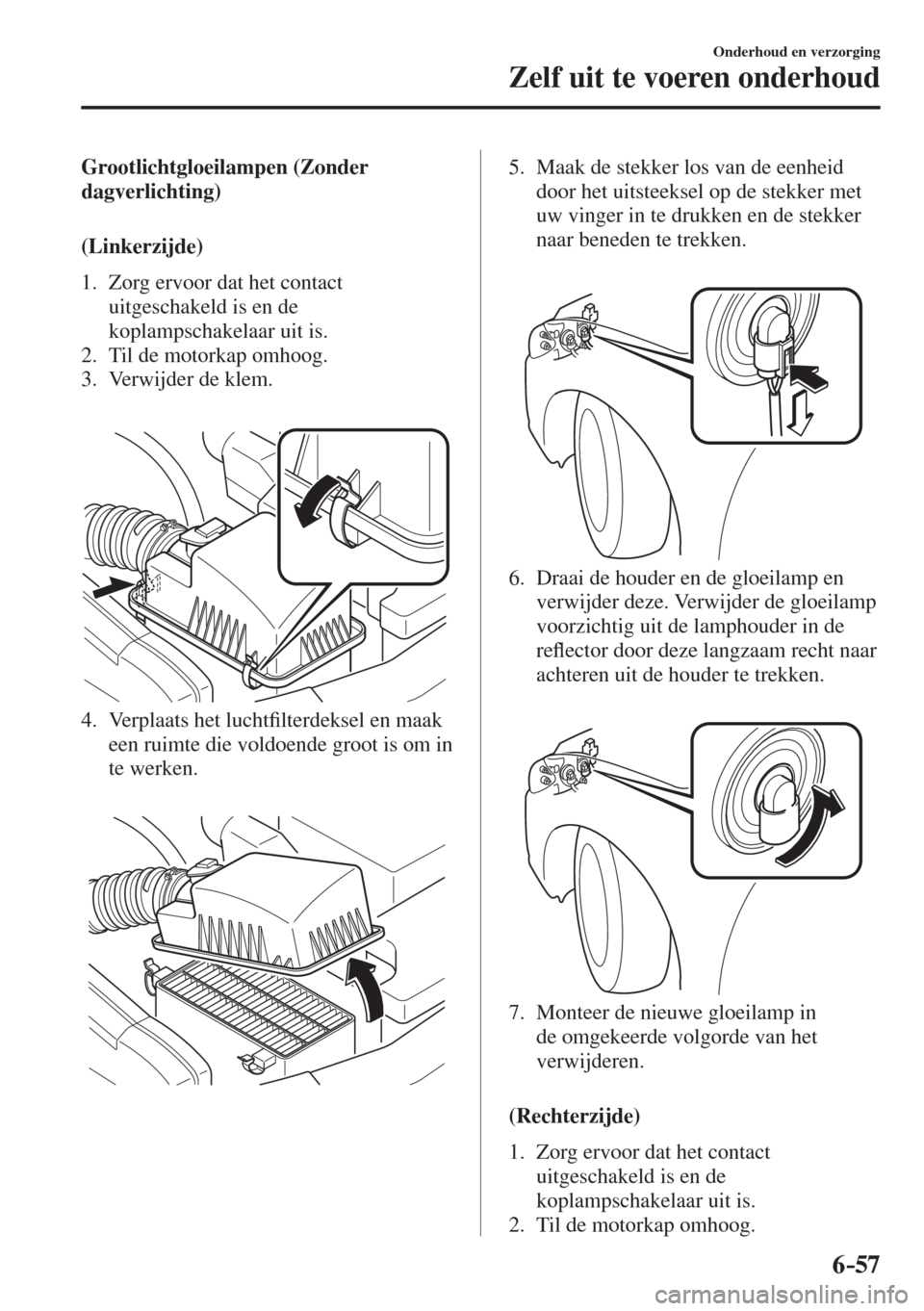

6–57
Onderhoud en verzorging
Zelf uit te voeren onderhoud
Grootlichtgloeilampen (Zonder
dagverlichting)
(Linkerzijde)
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Til de motorkap omhoog.
3. Verwijder de klem.



4. Verplaats het lucht¿ lterdeksel en maak
een ruimte die voldoende groot is om in
te werken.


5. Maak de stekker los van de eenheid
door het uitsteeksel op de stekker met
uw vinger in te drukken en de stekker
naar beneden te trekken.



6. Draai de houder en de gloeilamp en
verwijder deze. Verwijder de gloeilamp
voorzichtig uit de lamphouder in de
reÀ ector door deze langzaam recht naar
achteren uit de houder te trekken.



7. Monteer de nieuwe gloeilamp in
de omgekeerde volgorde van het
verwijderen.

(Rechterzijde)
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Til de motorkap omhoog.

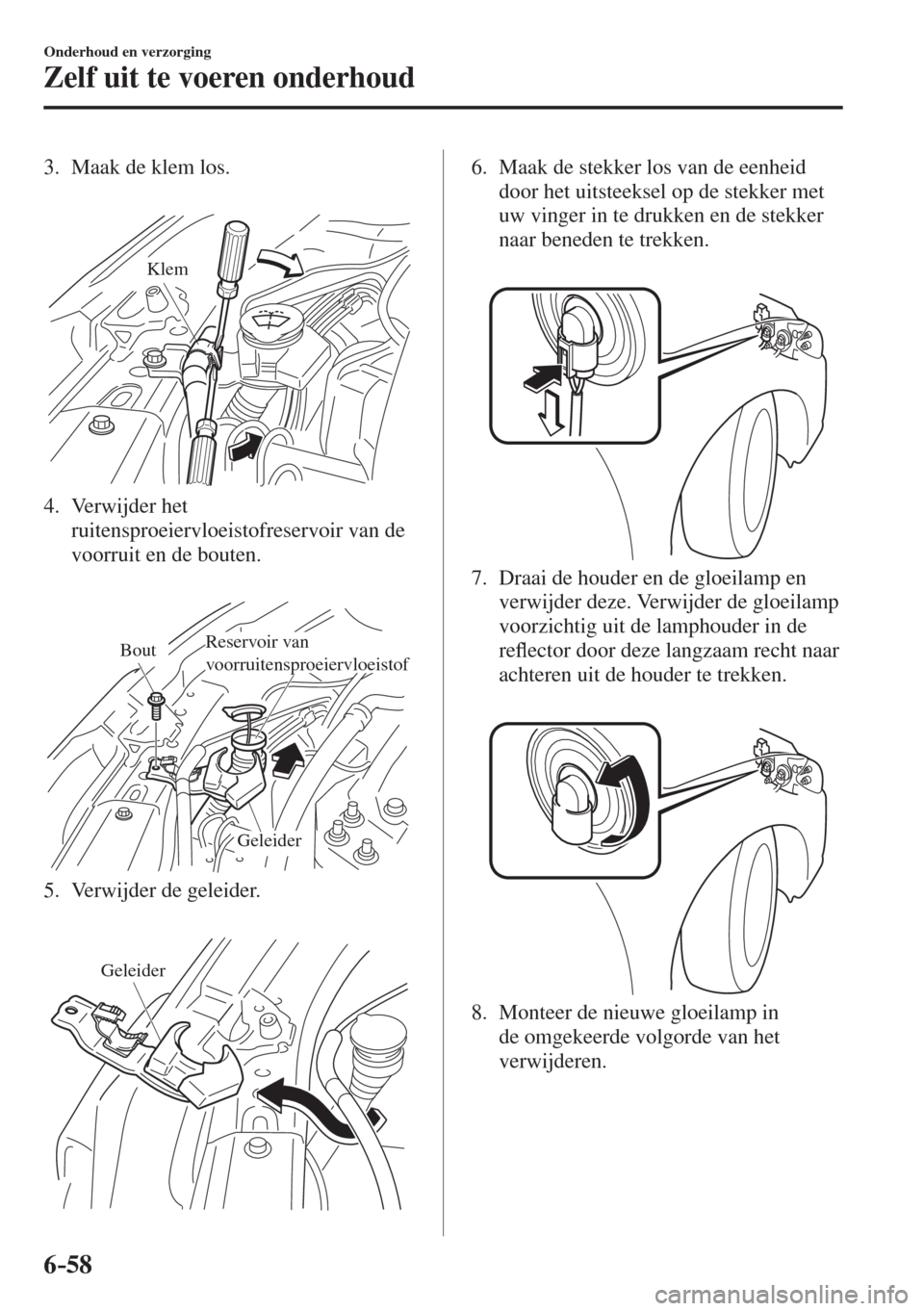

6–58
Onderhoud en verzorging
Zelf uit te voeren onderhoud
3. Maak de klem los.


Klem

4. Verwijder het
ruitensproeiervloeistofreservoir van de
voorruit en de bouten.


Reservoir van
voorruitensproeiervloeistofBout
Geleider

5. Verwijder de geleider.


Geleider
6. Maak de stekker los van de eenheid
door het uitsteeksel op de stekker met
uw vinger in te drukken en de stekker
naar beneden te trekken.



7. Draai de houder en de gloeilamp en
verwijder deze. Verwijder de gloeilamp
voorzichtig uit de lamphouder in de
reÀ ector door deze langzaam recht naar
achteren uit de houder te trekken.



8. Monteer de nieuwe gloeilamp in
de omgekeerde volgorde van het
verwijderen.



6–59
Onderhoud en verzorging
Zelf uit te voeren onderhoud
*Bepaalde modellen.
Dagverlichting/Positielampen (Met LED
koplampen), Signatuurverlichting *
De LED lamp kan niet als een
afzonderlijke eenheid worden vervangen,
omdat dit een geïntegreerde eenheid is.
De LED lamp dient met de eenheid als
geheel te worden vervangen. Wanneer
vernieuwen noodzakelijk is, dit bij
voorkeur door een of¿ ciële Mazda
reparateur laten uitvoeren.
Voorste richtingaanwijzerlampen,
Positielampen (Met halogeen
koplampen)
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Als u de rechter gloeilamp gaat
vernieuwen, de motor starten, het
stuurwiel volledig naar links draaien
en de motor stopzetten. Als u de
linker gloeilamp gaat vernieuwen, het
stuurwiel naar rechts draaien.
3. Trek aan het midden van elk van
de plastic klemmen en verwijder de
klemmen.


Verwijderen
Monteren

4. Draai de schroef linksom en verwijder
deze en trek vervolgens de stofkap
gedeeltelijk van zijn plaats.



5. Draai de houder en de gloeilamp
linksom en verwijder deze.


6–60
Onderhoud en verzorging
Zelf uit te voeren onderhoud
*Bepaalde modellen.
6. Maak de gloeilamp los uit de houder.
Voorste richtingaanwijzerlampen



Positielampen (Met halogeen
koplampen)


7. Monteer de nieuwe gloeilamp in
de omgekeerde volgorde van het
verwijderen.

Mistlampen voor * (Met LED
koplampen)
De LED lamp kan niet als een
afzonderlijke eenheid worden vervangen,
omdat dit een geïntegreerde eenheid is.
De LED lamp dient met de eenheid als
geheel te worden vervangen. Wanneer
vernieuwen noodzakelijk is, dit bij
voorkeur door een of¿ ciële Mazda
reparateur laten uitvoeren.
Mistlampen voor (Met halogeen
koplampen)
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Als u de rechter gloeilamp gaat
vernieuwen, de motor starten, het
stuurwiel volledig naar links draaien
en de motor stopzetten. Als u de
linker gloeilamp gaat vernieuwen, het
stuurwiel naar rechts draaien.
3. Trek aan het midden van elk van
de plastic klemmen en verwijder de
klemmen.


Verwijderen
Monteren

4. Draai de schroef linksom en verwijder
deze en trek vervolgens de stofkap
gedeeltelijk van zijn plaats.

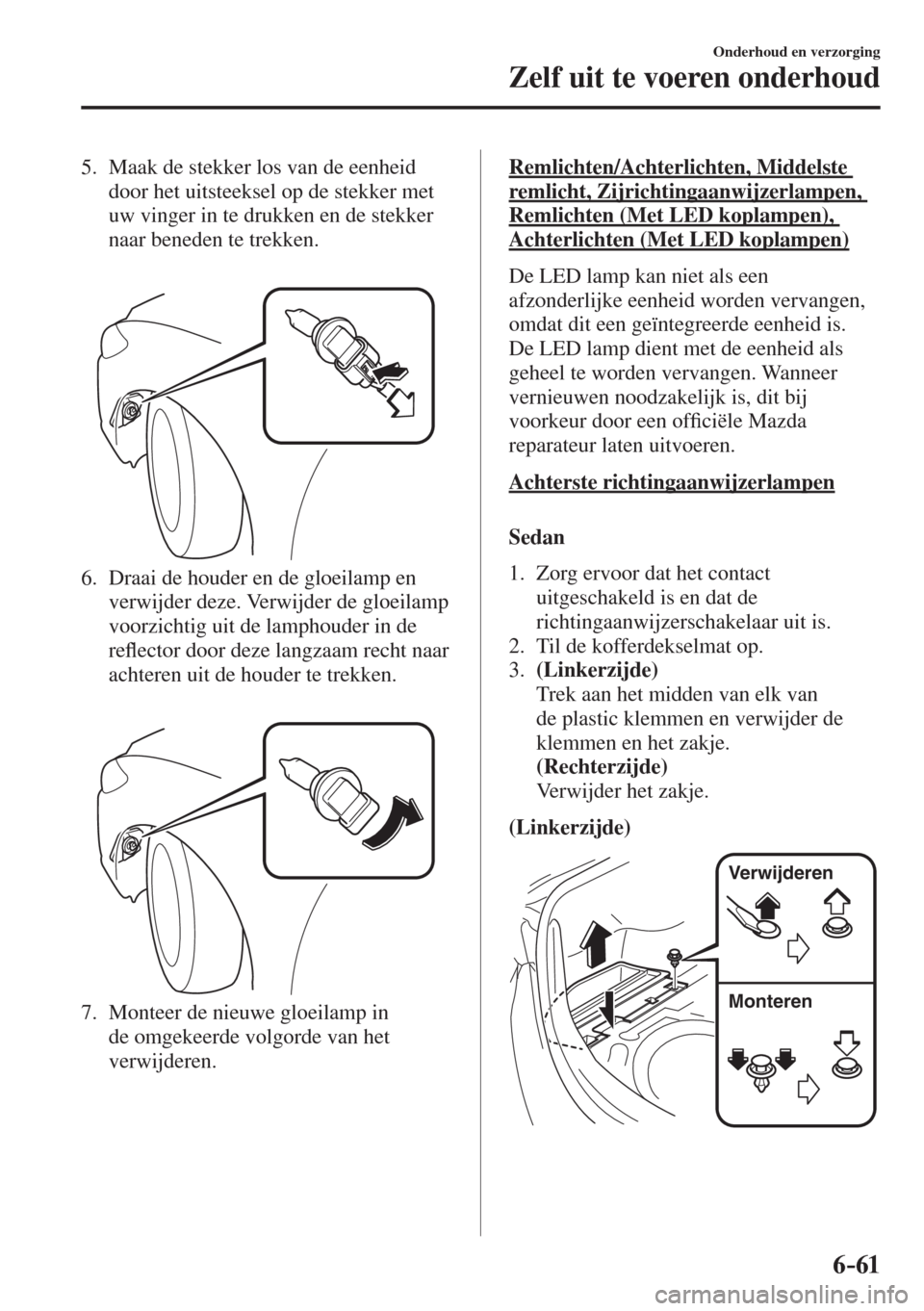

6–61
Onderhoud en verzorging
Zelf uit te voeren onderhoud
5. Maak de stekker los van de eenheid
door het uitsteeksel op de stekker met
uw vinger in te drukken en de stekker
naar beneden te trekken.



6. Draai de houder en de gloeilamp en
verwijder deze. Verwijder de gloeilamp
voorzichtig uit de lamphouder in de
reÀ ector door deze langzaam recht naar
achteren uit de houder te trekken.



7. Monteer de nieuwe gloeilamp in
de omgekeerde volgorde van het
verwijderen.


Remlichten/Achterlichten, Middelste
remlicht, Zijrichtingaanwijzerlampen,
Remlichten (Met LED koplampen),
Achterlichten (Met LED koplampen)
De LED lamp kan niet als een
afzonderlijke eenheid worden vervangen,
omdat dit een geïntegreerde eenheid is.
De LED lamp dient met de eenheid als
geheel te worden vervangen. Wanneer
vernieuwen noodzakelijk is, dit bij
voorkeur door een of¿ ciële Mazda
reparateur laten uitvoeren.
Achterste richtingaanwijzerlampen
S e d a n
1. Zorg ervoor dat het contact
uitgeschakeld is en dat de
richtingaanwijzerschakelaar uit is.
2. Til de kofferdekselmat op.


3. (Linkerzijde)
Trek aan het midden van elk van
de plastic klemmen en verwijder de
klemmen en het zakje.
(Rechterzijde)
Verwijder het zakje.

(Linkerzijde)

Verwijderen
Monteren
