4–49
Cuando conduce
Grupo de instrumentos y pantalla
Advertencia (Indicación de
exhibición)
Se exhibe un mensaje para noti¿ car al
usuario del estado de funcionamiento
del sistema y los malfuncionamientos o
anormalidades.
Si la luz de advertencia se enciende/
destella simultáneamente o se exhibe
un símbolo en la exhibición, veri¿ que
la información respecto a la luz de
advertencia y el símbolo. (página 4-53 )
Cuando se exhiba sólo un mensaje,
consulte el mensaje indicado en la
exhibición de multinformación. (página
7-54 )
/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

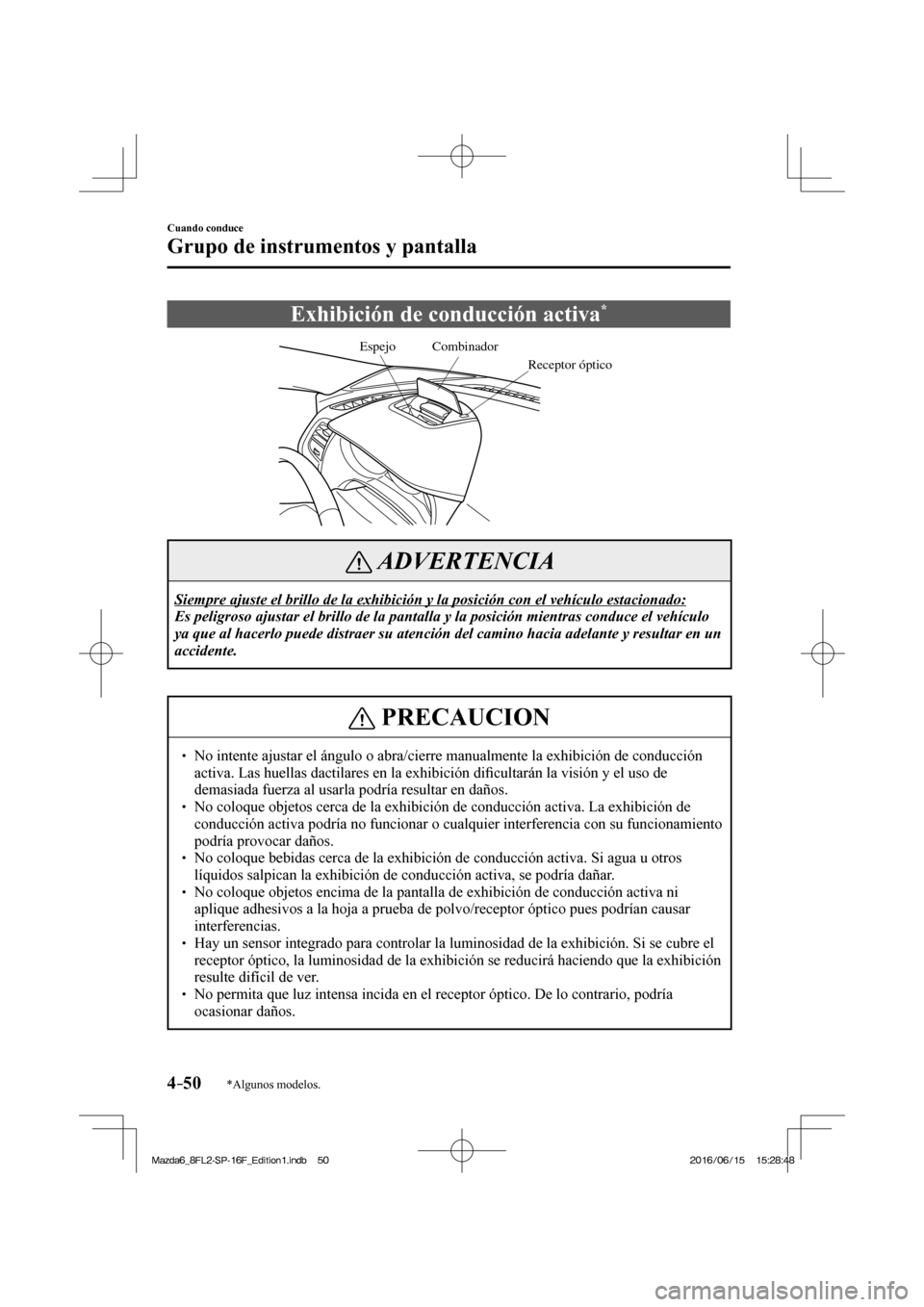

4–50
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.
Exhibición de conducción activa *

Combinador
Receptor ópticoEspejo

ADVERTENCIA
Siempre ajuste el brillo de la exhibición y la posición con el vehículo estacionado:
Es peligroso ajustar el brillo de la pantalla y la posición mientras conduce el vehículo
ya que al hacerlo puede distraer su atención del camino hacia adelante y resultar en un
accidente.
PRECAUCION
  No intente ajustar el ángulo o abra/cierre manualmente la exhibición de conducción
activa. Las huellas dactilares en la exhibición di¿ cultarán la visión y el uso de
demasiada fuerza al usarla podría resultar en daños.
  No coloque objetos cerca de la exhibición de conducción activa. La exhibición de
conducción activa podría no funcionar o cualquier interferencia con su funcionamiento
podría provocar daños.
  No coloque bebidas cerca de la exhibición de conducción activa. Si agua u otros
líquidos salpican la exhibición de conducción activa, se podría dañar.
  No coloque objetos encima de la pantalla de exhibición de conducción activa ni
aplique adhesivos a la hoja a prueba de polvo/receptor óptico pues podrían causar
interferencias.
  Hay un sensor integrado para controlar la luminosidad de la exhibición. Si se cubre el
receptor óptico, la luminosidad de la exhibición se reducirá haciendo que la exhibición
resulte difícil de ver.
  No permita que luz intensa incida en el receptor óptico. De lo contrario, podría
ocasionar daños.
/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

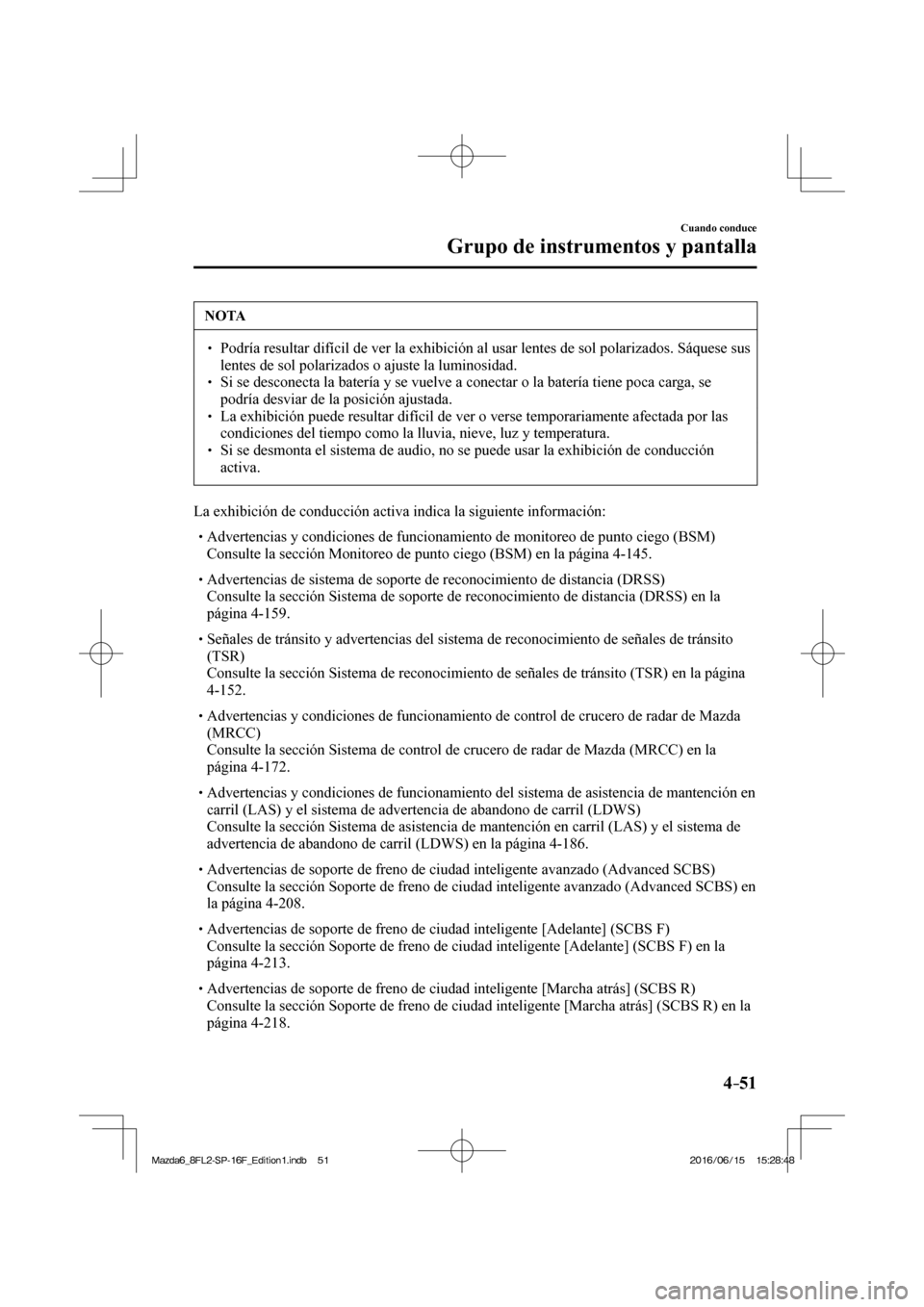

4–51
Cuando conduce
Grupo de instrumentos y pantalla
NOTA
  Podría resultar difícil de ver la exhibición al usar lentes de sol polarizados. Sáquese sus
lentes de sol polarizados o ajuste la luminosidad.
  Si se desconecta la batería y se vuelve a conectar o la batería tiene poca carga, se
podría desviar de la posición ajustada.
  La exhibición puede resultar difícil de ver o verse temporariamente afectada por las
condiciones del tiempo como la lluvia, nieve, luz y temperatura.
  Si se desmonta el sistema de audio, no se puede usar la exhibición de conducción
activa.
La exhibición de conducción activa indica la siguiente información:



 Advertencias y condiciones de funcionamiento de monitoreo de punto ciego (BSM)
 Consulte la sección Monitoreo de punto ciego (BSM) en la página 4-145 .



 Advertencias de sistema de soporte de reconocimiento de distancia (DRSS)
 Consulte la sección Sistema de soporte de reconocimiento de distancia (DRSS) en la
página 4-159 .



 Señales de tránsito y advertencias del sistema de reconocimiento de señales de tránsito
(TSR)
  Consulte la sección Sistema de reconocimiento de señales de tránsito (TSR) en la página
4-152 .



 Advertencias y condiciones de funcionamiento de control de crucero de radar de Mazda
(MRCC)
  Consulte la sección Sistema de control de crucero de radar de Mazda (MRCC) en la
página 4-172 .



 Advertencias y condiciones de funcionamiento del sistema de asistencia de mantención en
carril (LAS) y el sistema de advertencia de abandono de carril (LDWS)
  Consulte la sección Sistema de asistencia de mantención en carril (LAS) y el sistema de
advertencia de abandono de carril (LDWS) en la página 4-186 .




 Advertencias de soporte de freno de ciudad inteligente avanzado (Advanced SCBS)
 Consulte la sección Soporte de freno de ciudad inteligente avanzado (Advanced SCBS) en
la página 4-208 .




 Advertencias de soporte de freno de ciudad inteligente [Adelante] (SCBS F)
 Consulte la sección Soporte de freno de ciudad inteligente [Adelante] (SCBS F) en la
página 4-213 .



 Advertencias de soporte de freno de ciudad inteligente [Marcha atrás] (SCBS R)
 Consulte la sección Soporte de freno de ciudad inteligente [Marcha atrás] (SCBS R) en la
página 4-218 .

/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

4–52
Cuando conduce
Grupo de instrumentos y pantalla



 Advertencias y condiciones de funcionamiento del sistema de soporte de freno inteligente
(SBS)
  Consulte la sección Soporte de freno inteligente (SBS) en la página 4-225 .



 Advertencias y condiciones de funcionamiento del limitador de velocidad ajustable
 Consulte la sección Limitador de velocidad ajustable en la página 4-201 .



 Advertencias de alerta de atención de conductor (DAA)
 Consulte la sección Alerta de atención de conductor (DAA) n la página 4-164 .



 Condiciones de funcionamiento de control de velocidad de crucero
 Consulte la sección Control de velocidad de crucero en la página 4-240 .



 Guía de navegación (vehículos con sistema de navegación)



 Indicador de límite de velocidad (vehículos con sistema de navegación)



 Velocidad del vehículo
Cada ajuste/con¿ guración para la exhibición de conducción activa se puede realizar en la
exhibición central.

1. Seleccione el ícono en la pantalla inicial y la exhibición en la pantalla de ajustes.
2. Seleccione la lengüeta AD-Disp.
3. Seleccione el ítem deseado y realice el ajuste/con¿ guración.




 Método para ajuste de brillo de pantalla (automático/manual)



 Ajustes iniciales de brillo de pantalla (ajuste automático seleccionado)



 Ajuste de brillo de pantalla (ajuste manual seleccionado)



 Posición de exhibición de la exhibición de conducción activa (altura de exhibición)



 Ajuste de ángulo de exhibición de conducción activa (corrección de ángulo de
exhibición)



 Se puede cambiar la combinación de exhibición de nombre de calle, guía de carril, y
giro a giro (TBT). (guía de navegación)



 Exhibición de conducción activa ON/OFF (indicación)



 Ajustes de reposición (reposición)
NOTA

 La posición de conducción deseada (posición de la exhibición, nivel de brillo,
información de exhibición) se puede recuperar después de programar la posición.
 Consulte la sección Memoria de posición de conducción en la página 2-10 .   El nombre de la calle podría no exhibirse dependiendo en el mercado y la región.
/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

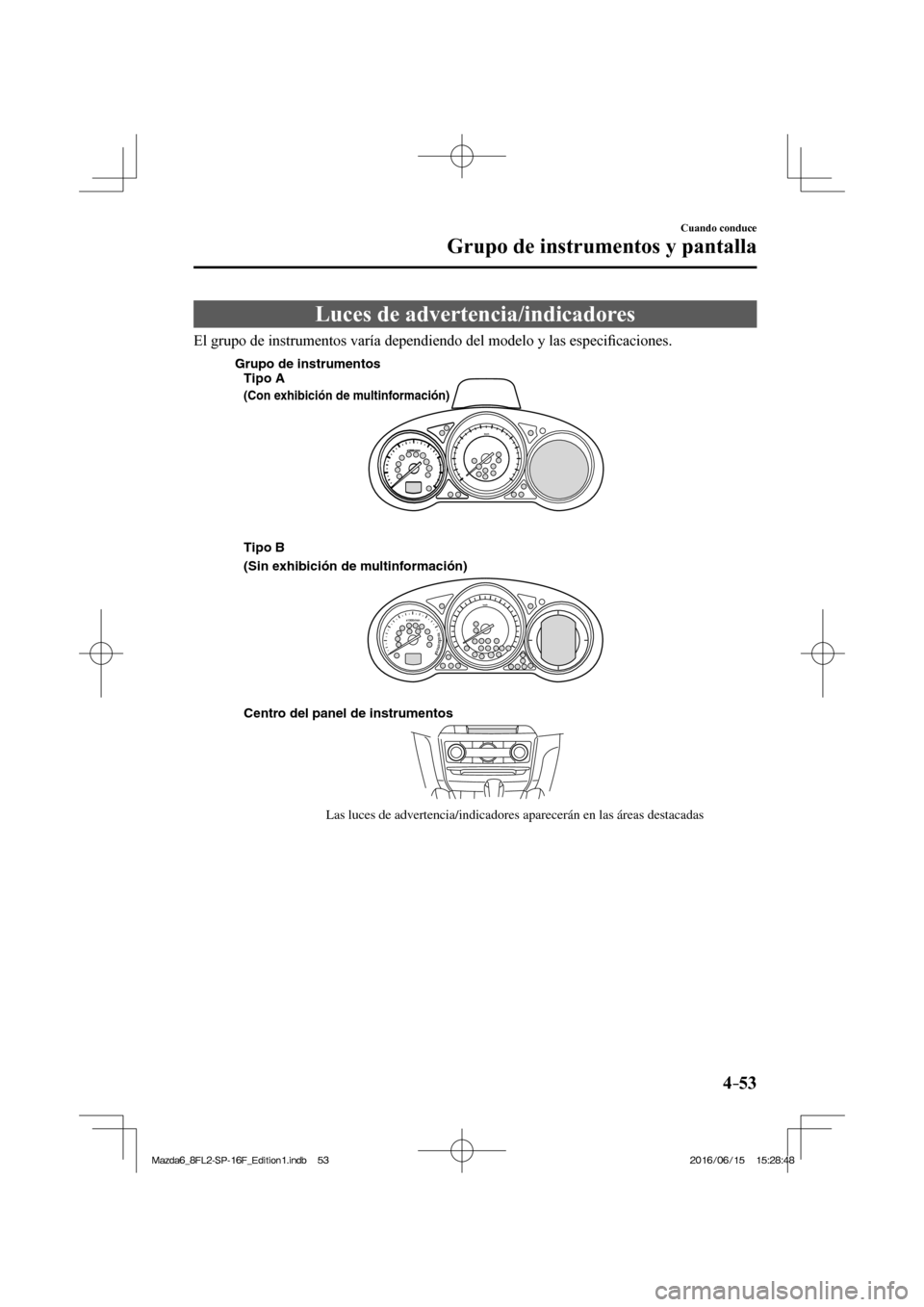

4–53
Cuando conduce
Grupo de instrumentos y pantalla
Luces de advertencia/indicadores
El grupo de instrumentos varía dependiendo del modelo y las especi¿ caciones.

Centro del panel de instrumentos
Las luces de advertencia/indicadores aparecerán en las áreas destacadas Tipo A
(Con exhibición de multinformación)
(Sin exhibición de multinformación) Grupo de instrumentos
Tipo B

/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

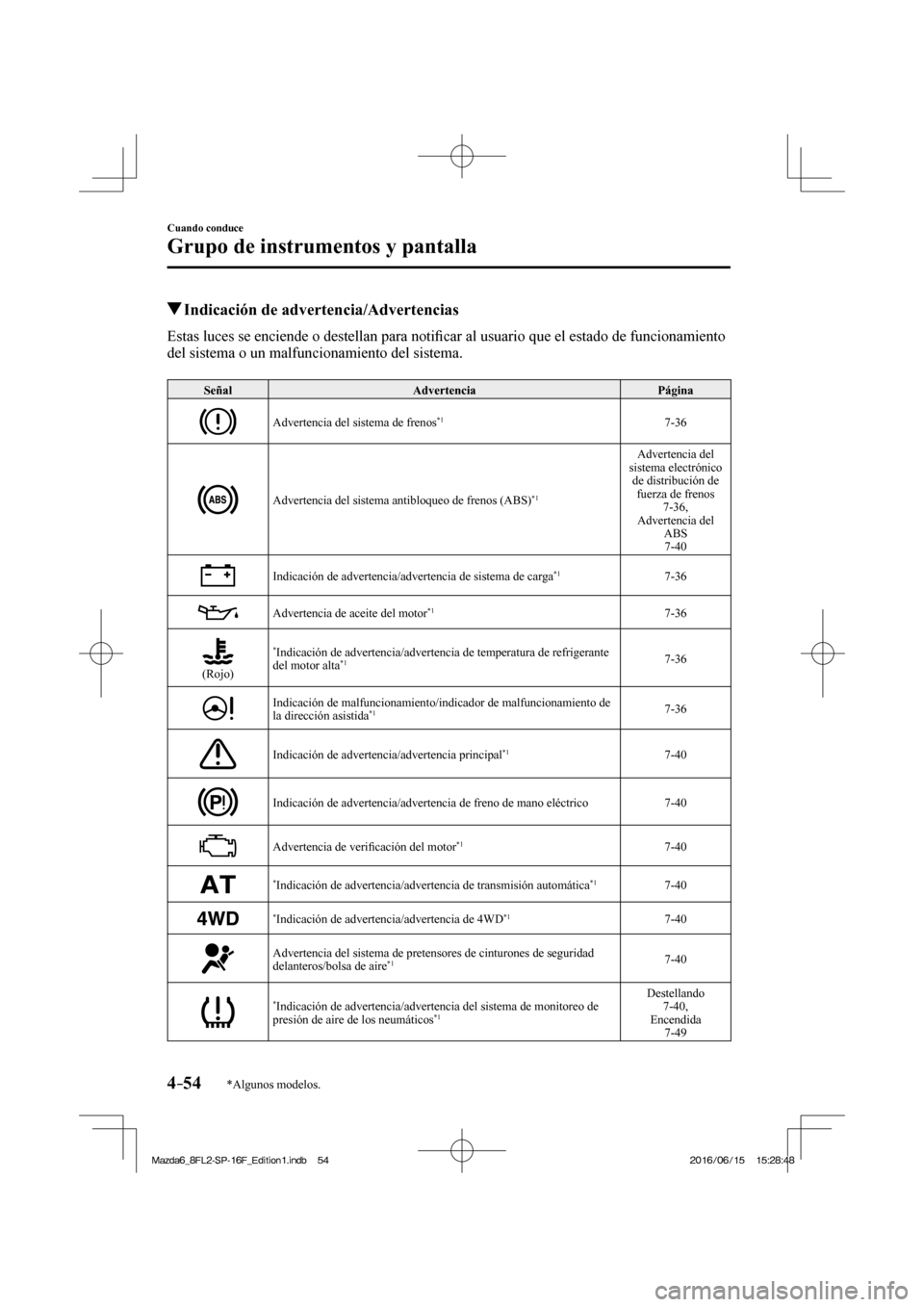

4–54
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.
Indicación de advertencia/Advertencias
Estas luces se enciende o destellan para noti¿ car al usuario que el estado de funcionamiento
del sistema o un malfuncionamiento del sistema.

Señal Advertencia Página

Advertencia del sistema de frenos *1 7-36

Advertencia del sistema antibloqueo de frenos (ABS) *1 Advertencia del
sistema electrónico
de distribución de
fuerza de frenos
7-36 ,
Advertencia del
ABS
7-40

Indicación de advertencia/advertencia de sistema de carga *1 7-36

Advertencia de aceite del motor *1 7-36


(Rojo) * Indicación de advertencia/advertencia de temperatura de refrigerante
del motor alta *1 7-36

Indicación de malfuncionamiento/indicador de malfuncionamiento de
la dirección asistida *1 7-36

Indicación de advertencia/advertencia principal *1 7-40

Indicación de advertencia/advertencia de freno de mano eléctrico 7-40

Advertencia de veri¿ cación del motor *1 7-40

* Indicación de advertencia/advertencia de transmisión automática *1 7-40

* Indicación de advertencia/advertencia de 4WD *1 7-40

Advertencia del sistema de pretensores de cinturones de seguridad
delanteros/bolsa de aire *1 7-40


* Indicación de advertencia/advertencia del sistema de monitoreo de
presión de aire de los neumáticos *1 Destellando
7-40 ,
Encendida
7-49
/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

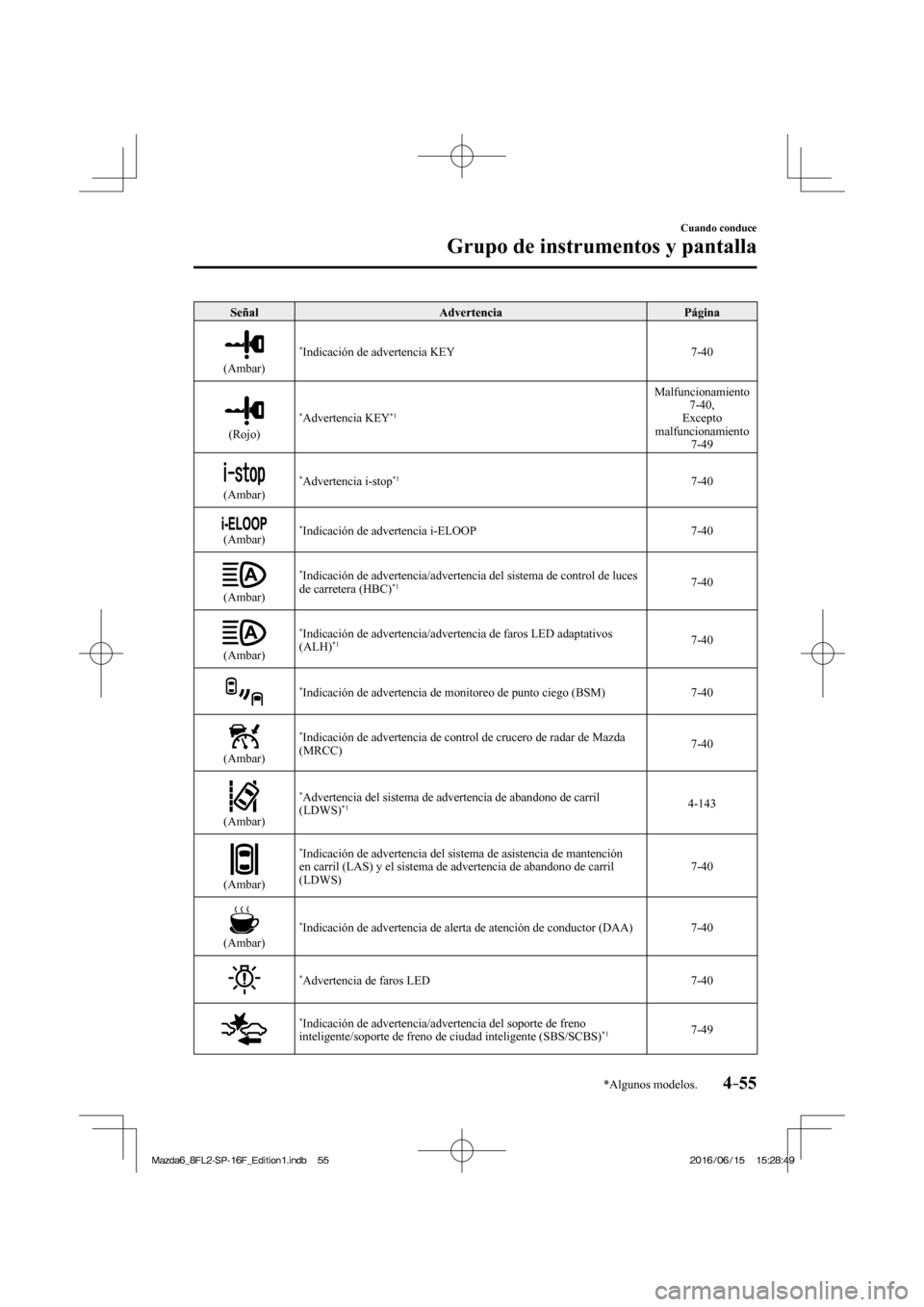

4–55
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.
Señal Advertencia Página


(Ambar) * Indicación de advertencia KEY 7-40


(Rojo) * Advertencia KEY *1 Malfuncionamiento
7-40 ,
Excepto
malfuncionamiento
7-49


(Ambar) * Advertencia i-stop *1 7-40


(Ambar) * Indicación de advertencia i-ELOOP 7-40


(Ambar) * Indicación de advertencia/advertencia del sistema de control de luces
de carretera (HBC) *1 7-40


(Ambar) * Indicación de advertencia/advertencia de faros LED adaptativos
(ALH) *1 7-40

* Indicación de advertencia de monitoreo de punto ciego (BSM) 7-40


(Ambar) * Indicación de advertencia de control de crucero de radar de Mazda
(MRCC) 7-40


(Ambar) * Advertencia del sistema de advertencia de abandono de carril
(LDWS) *1 4-143


(Ambar)
* Indicación de advertencia del sistema de asistencia de mantención
en carril (LAS) y el sistema de advertencia de abandono de carril
(LDWS) 7-40


(Ambar) * Indicación de advertencia de alerta de atención de conductor (DAA) 7-40

* Advertencia de faros LED 7-40


* Indicación de advertencia/advertencia del soporte de freno
inteligente/soporte de freno de ciudad inteligente (SBS/SCBS) *1 7-49
/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

4–56
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.
Señal Advertencia Página

Indicación de advertencia/advertencia de nivel bajo de combustible 7-49

* Advertencia de 120 km/h *1 7-49

Advertencia de cinturón de seguridad (Asiento delantero) 7-49

(Rojo) * Advertencia de cinturón de seguridad (Asiento trasero) 7-49


* Indicación de advertencia/Advertencia de nivel bajo del líquido del
lavador 7-49


* Indicación de advertencia de puerta mal cerrada 7-49


* Indicación de advertencia de tapa del maletero mal cerrada 7-49


* Indicación de advertencia de compuerta trasera mal cerrada 7-49

* Advertencia de puerta mal cerrada 7-49
*1 La luz se enciende cuando el encendido se conecta para una veri¿ cación de funcionamiento, y se apaga
unos segundos después o cuando se arranca el motor. Si la luz no se enciende o permanece encendida, haga
inspeccionar el vehículo en un técnico experto, le recomendamos un técnico autorizado Mazda.


/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

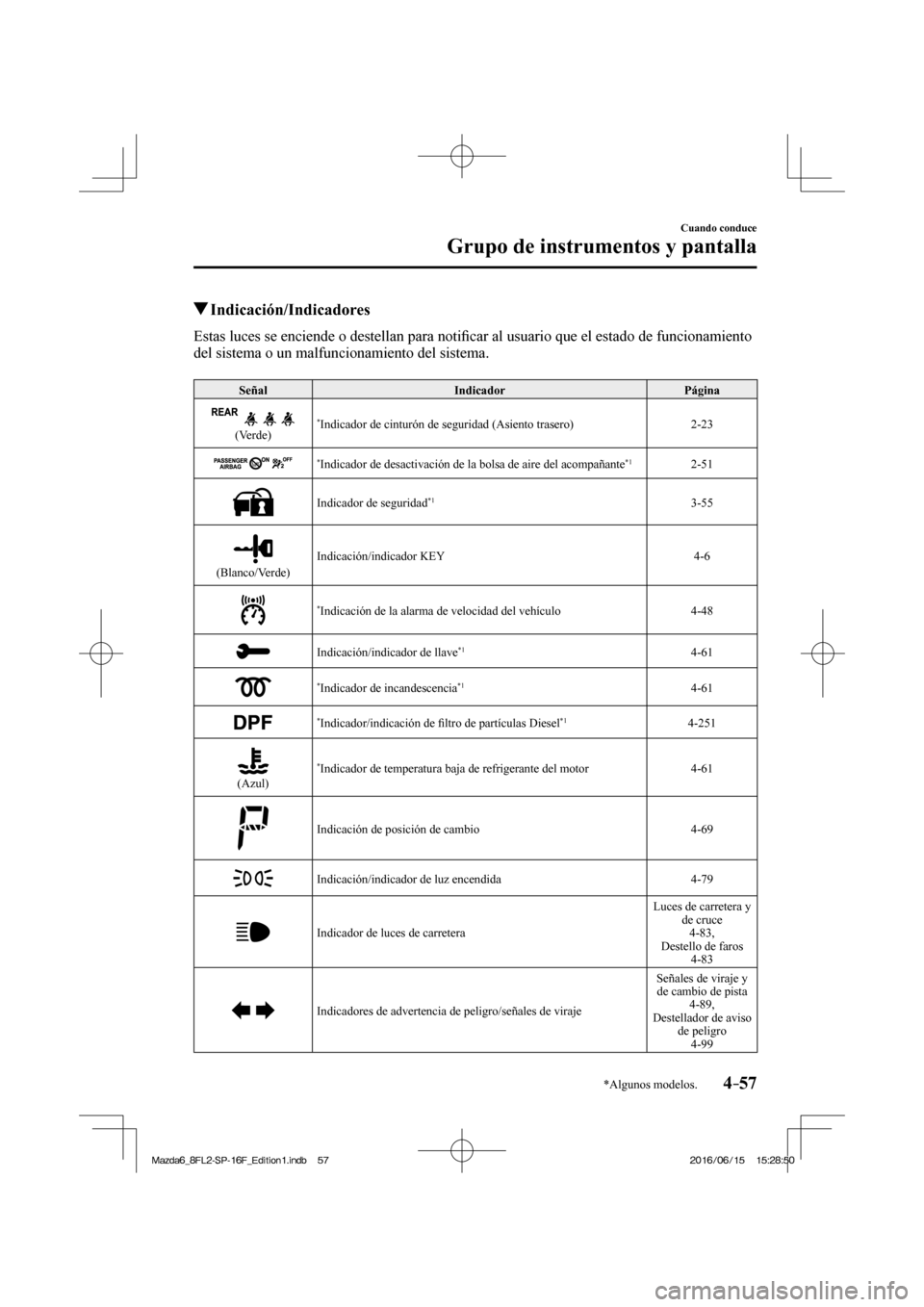

4–57
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.
Indicación/Indicadores
Estas luces se enciende o destellan para noti¿ car al usuario que el estado de funcionamiento
del sistema o un malfuncionamiento del sistema.

Señal Indicador Página


(Verde) * Indicador de cinturón de seguridad (Asiento trasero) 2-23

* Indicador de desactivación de la bolsa de aire del acompañante *1 2-51

Indicador de seguridad *1 3-55


(Blanco/Verde) Indicación/indicador KEY 4-6

* Indicación de la alarma de velocidad del vehículo 4-48

Indicación/indicador de llave *1 4-61

* Indicador de incandescencia *1 4-61

* Indicador/indicación de ¿ ltro de partículas Diesel *1 4-251


(Azul) * Indicador de temperatura baja de refrigerante del motor 4-61

Indicación de posición de cambio 4-69

Indicación/indicador de luz encendida 4-79

Indicador de luces de carretera Luces de carretera y
de cruce
4-83 ,
Destello de faros
4-83

Indicadores de advertencia de peligro/señales de viraje Señales de viraje y
de cambio de pista
4-89 ,
Destellador de aviso
de peligro
4-99
/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD

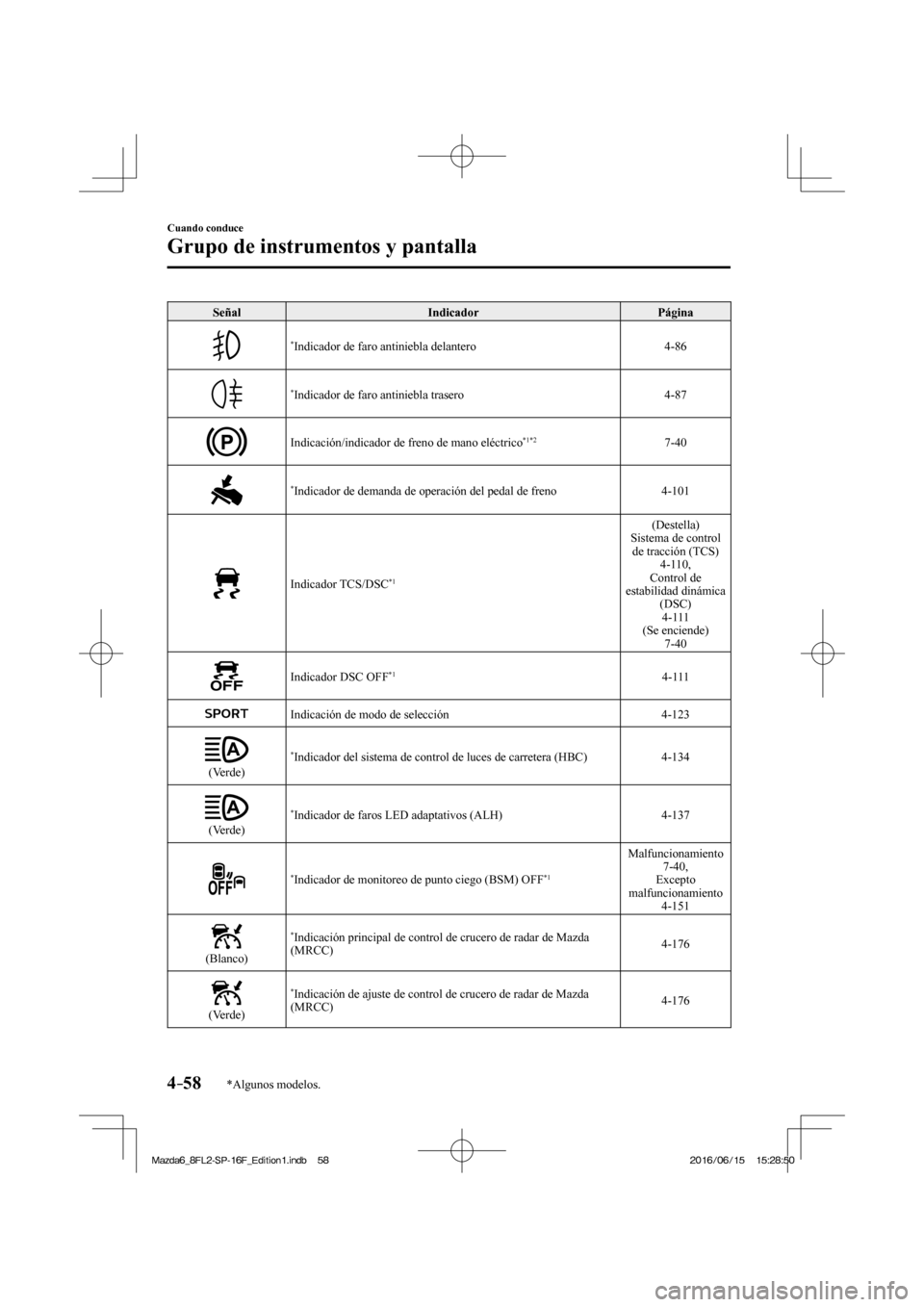

4–58
Cuando conduce
Grupo de instrumentos y pantalla
*Algunos modelos.
Señal Indicador Página

* Indicador de faro antiniebla delantero 4-86

* Indicador de faro antiniebla trasero 4-87

Indicación/indicador de freno de mano eléctrico *1*2 7-40

* Indicador de demanda de operación del pedal de freno 4-101

Indicador TCS/DSC *1 (Destella)
Sistema de control
de tracción (TCS)
4-110 ,
Control de
estabilidad dinámica
(DSC)
4-111
(Se enciende)
7-40

Indicador DSC OFF *1 4-111


Indicación de modo de selección 4-123


(Verde) * Indicador del sistema de control de luces de carretera (HBC) 4-134


(Verde) * Indicador de faros LED adaptativos (ALH) 4-137

* Indicador de monitoreo de punto ciego (BSM) OFF *1 Malfuncionamiento
7-40 ,
Excepto
malfuncionamiento
4-151


(Blanco) * Indicación principal de control de crucero de radar de Mazda
(MRCC) 4-176


(Verde) * Indicación de ajuste de control de crucero de radar de Mazda
(MRCC) 4-176
/C\FCA(.52(A'FKVKQPKPFD/C\FCA(.52(A'FKVKQPKPFD
