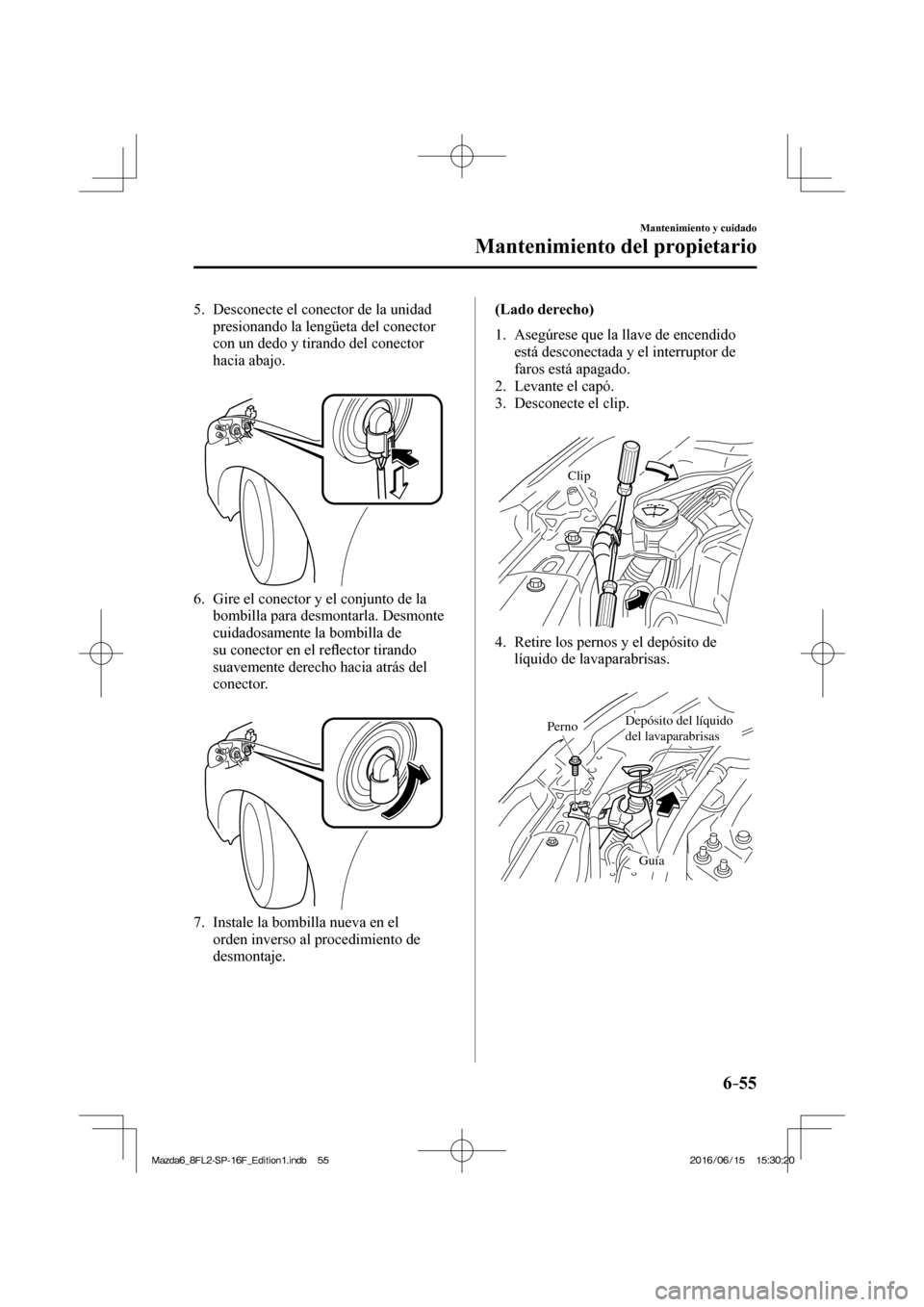

Page 661 of 816
6–55
Mantenimiento y cuidado
Mantenimiento del propietario
5. Desconecte el conector de la unidad
presionando la lengüeta del conector
con un dedo y tirando del conector
hacia abajo.
6. Gire el conector y el conjunto de la
bombilla para desmontarla. Desmonte
cuidadosamente la bombilla de
su conector en el re À ector tirando
suavemente derecho hacia atrás del
conector.
7. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
(Lado derecho)
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Levante el capó.
3. Desconecte el clip.
Clip
4. Retire los pernos y el depósito de
líquido de lavaparabrisas.
Depósito del líquido
del lavaparabrisasPerno
Guía
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D

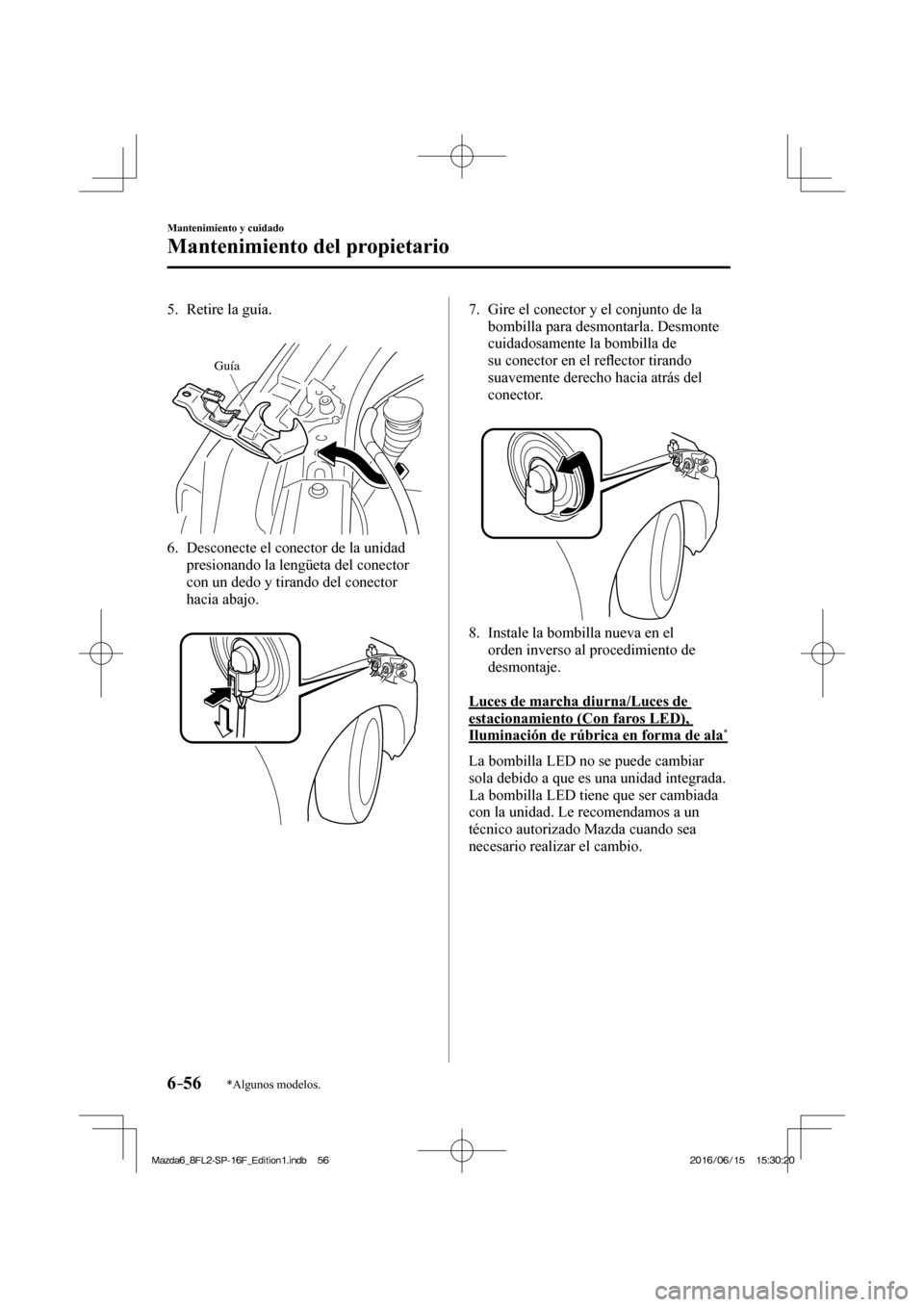

Page 662 of 816
6–56
Mantenimiento y cuidado
Mantenimiento del propietario
*Algunos modelos.
5. Retire la guía.
Guía
6. Desconecte el conector de la unidad
presionando la lengüeta del conector
con un dedo y tirando del conector
hacia abajo.
7. Gire el conector y el conjunto de la
bombilla para desmontarla. Desmonte
cuidadosamente la bombilla de
su conector en el re À ector tirando
suavemente derecho hacia atrás del
conector.
8. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
Luces de marcha diurna/Luces de
estacionamiento (Con faros LED),
Iluminación de rúbrica en forma de ala
*
La bombilla LED no se puede cambiar
sola debido a que es una unidad integrada.
La bombilla LED tiene que ser cambiada
con la unidad. Le recomendamos a un
técnico autorizado Mazda cuando sea
necesario realizar el cambio.
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D

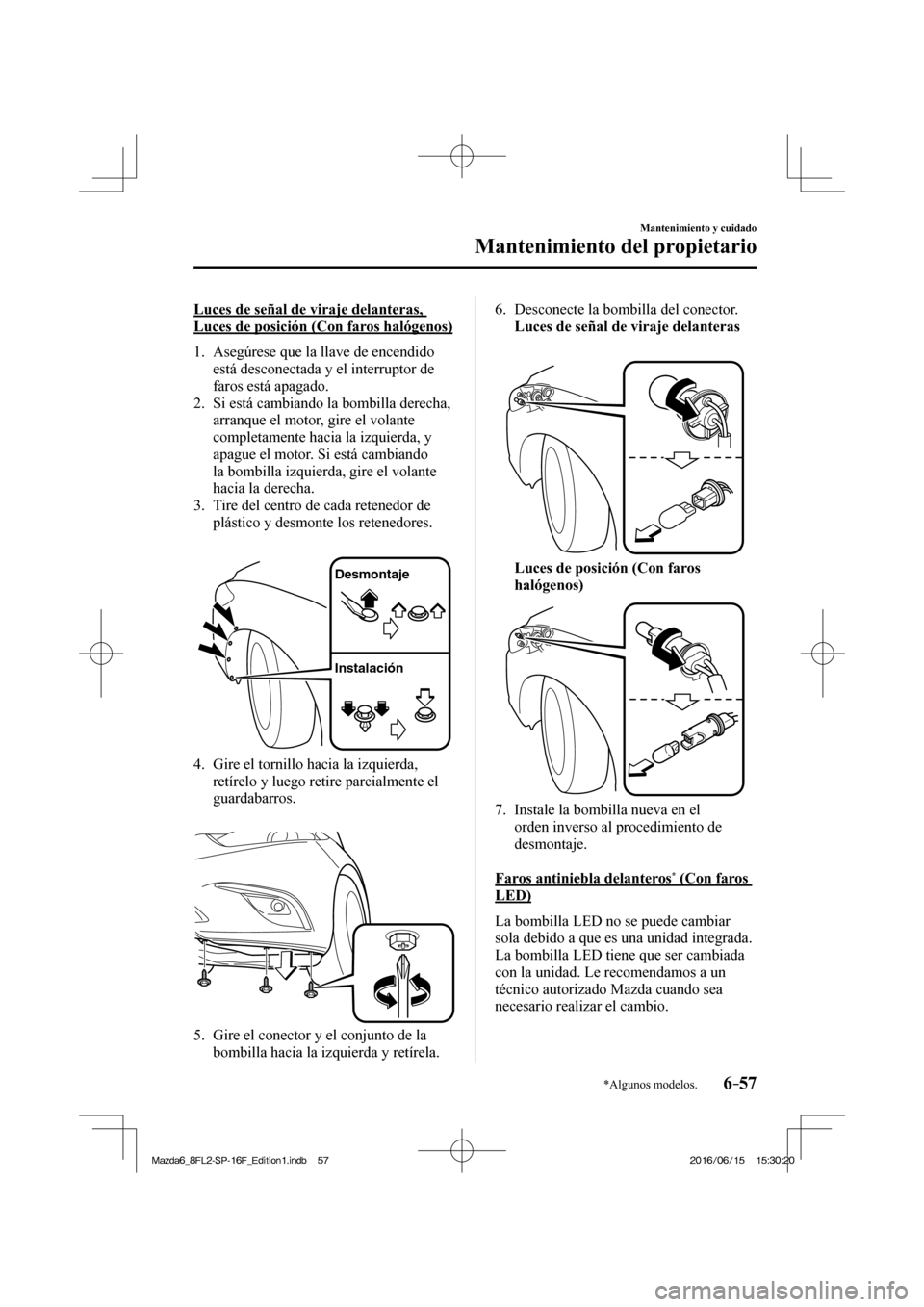

Page 663 of 816
6–57
Mantenimiento y cuidado
Mantenimiento del propietario
*Algunos modelos.
Luces de señal de viraje delanteras,
Luces de posición (Con faros halógenos)
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Si está cambiando la bombilla derecha,
arranque el motor, gire el volante
completamente hacia la izquierda, y
apague el motor. Si está cambiando
la bombilla izquierda, gire el volante
hacia la derecha.
3. Tire del centro de cada retenedor de
plástico y desmonte los retenedores.
Desmontaje
Instalación
4. Gire el tornillo hacia la izquierda,
retírelo y luego retire parcialmente el
guardabarros.
5. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
6. Desconecte la bombilla del conector.
Luces de señal de viraje delanteras
Luces de posición (Con faros
halógenos)
7. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
Faros antiniebla delanteros * (Con faros
LED)
La bombilla LED no se puede cambiar
sola debido a que es una unidad integrada.
La bombilla LED tiene que ser cambiada
con la unidad. Le recomendamos a un
técnico autorizado Mazda cuando sea
necesario realizar el cambio.
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D

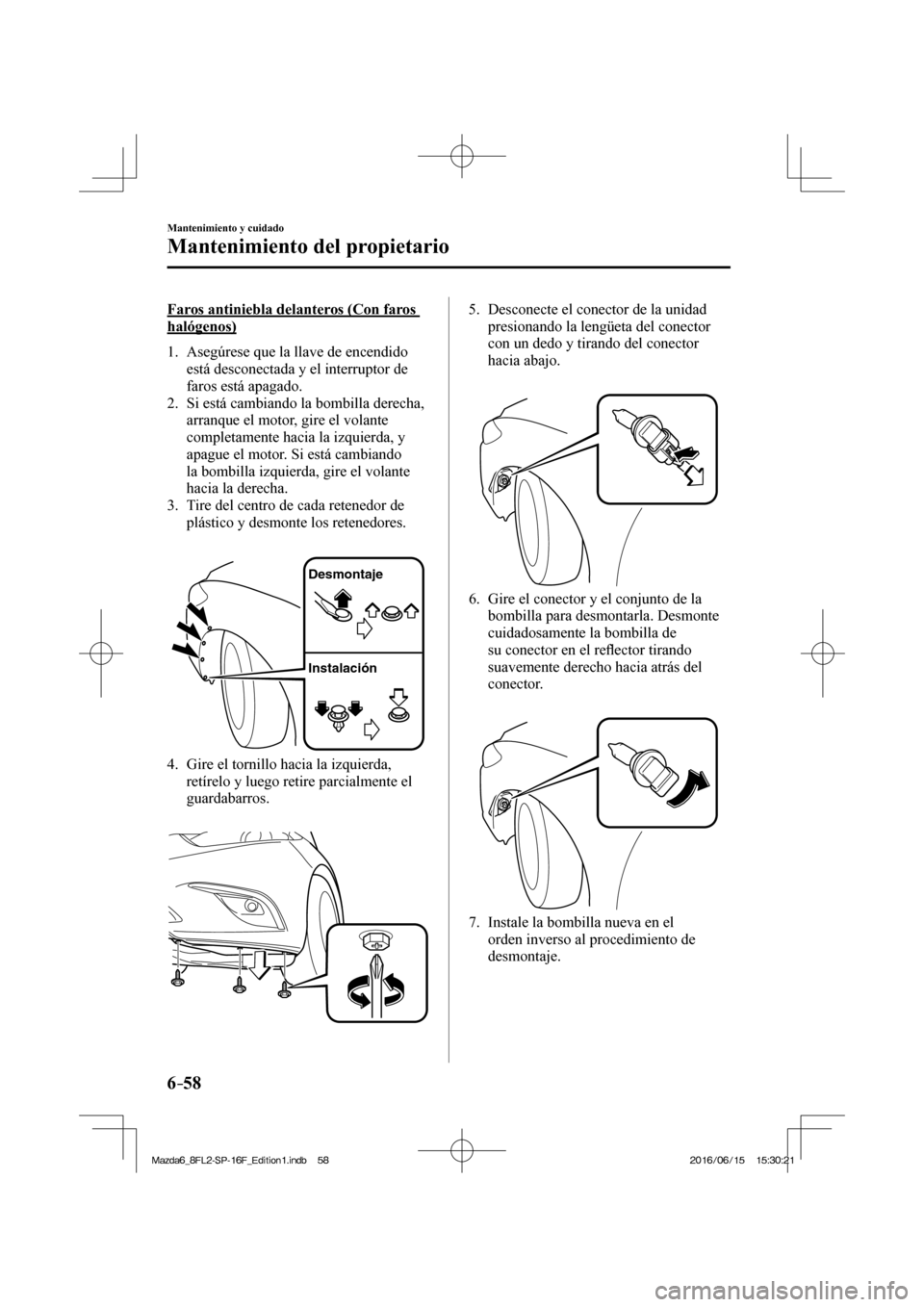

Page 664 of 816
6–58
Mantenimiento y cuidado
Mantenimiento del propietario
Faros antiniebla delanteros (Con faros
halógenos)
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Si está cambiando la bombilla derecha,
arranque el motor, gire el volante
completamente hacia la izquierda, y
apague el motor. Si está cambiando
la bombilla izquierda, gire el volante
hacia la derecha.
3. Tire del centro de cada retenedor de
plástico y desmonte los retenedores.
Desmontaje
Instalación
4. Gire el tornillo hacia la izquierda,
retírelo y luego retire parcialmente el
guardabarros.
5. Desconecte el conector de la unidad
presionando la lengüeta del conector
con un dedo y tirando del conector
hacia abajo.
6. Gire el conector y el conjunto de la
bombilla para desmontarla. Desmonte
cuidadosamente la bombilla de
su conector en el re À ector tirando
suavemente derecho hacia atrás del
conector.
7. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D

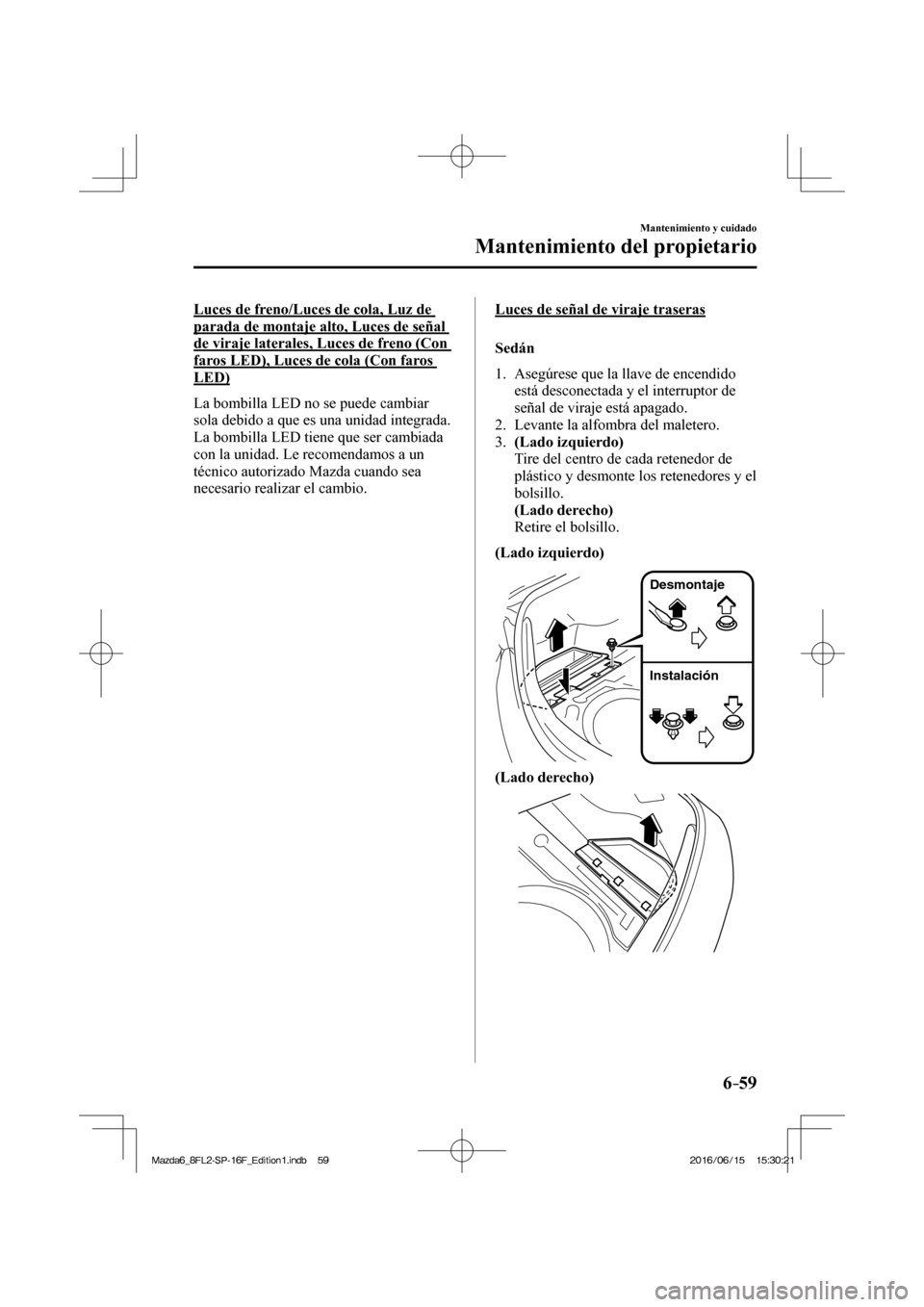

Page 665 of 816
6–59
Mantenimiento y cuidado
Mantenimiento del propietario
Luces de freno/Luces de cola, Luz de
parada de montaje alto, Luces de señal
de viraje laterales, Luces de freno (Con
faros LED), Luces de cola (Con faros
LED)
La bombilla LED no se puede cambiar
sola debido a que es una unidad integrada.
La bombilla LED tiene que ser cambiada
con la unidad. Le recomendamos a un
técnico autorizado Mazda cuando sea
necesario realizar el cambio. Luces de señal de viraje traseras
S e d á n
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
señal de viraje está apagado.
2. Levante la alfombra del maletero.
3. (Lado izquierdo)
Tire del centro de cada retenedor de
plástico y desmonte los retenedores y el
bolsillo.
(Lado derecho)
Retire el bolsillo.
(Lado izquierdo)
Desmontaje
Instalación
(Lado derecho)
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D

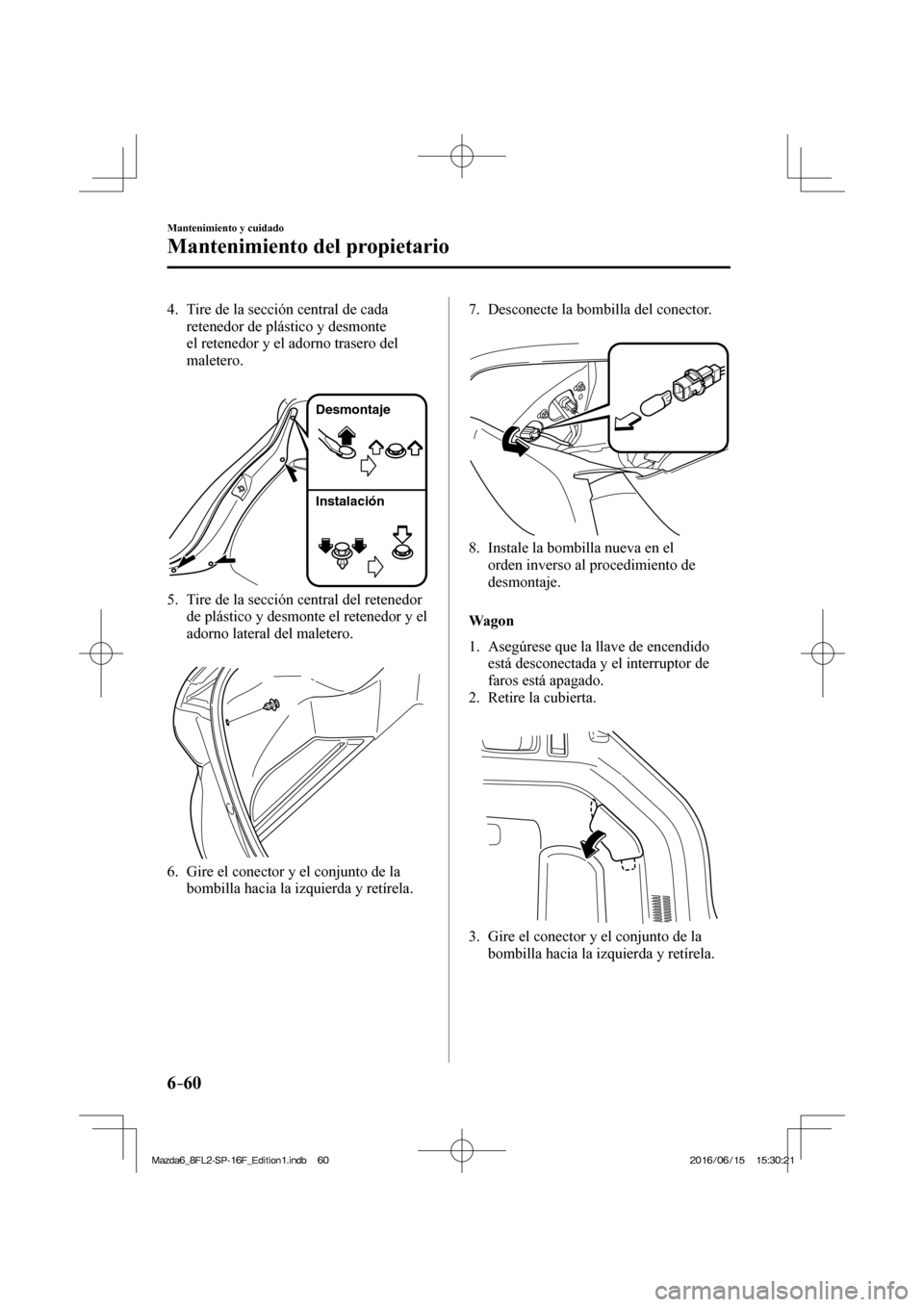

Page 666 of 816
6–60
Mantenimiento y cuidado
Mantenimiento del propietario
4. Tire de la sección central de cada
retenedor de plástico y desmonte
el retenedor y el adorno trasero del
maletero.
Desmontaje
Instalación
5. Tire de la sección central del retenedor
de plástico y desmonte el retenedor y el
adorno lateral del maletero.
6. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela. 7. Desconecte la bombilla del conector.
8. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
Wagon
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Retire la cubierta.
3. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D

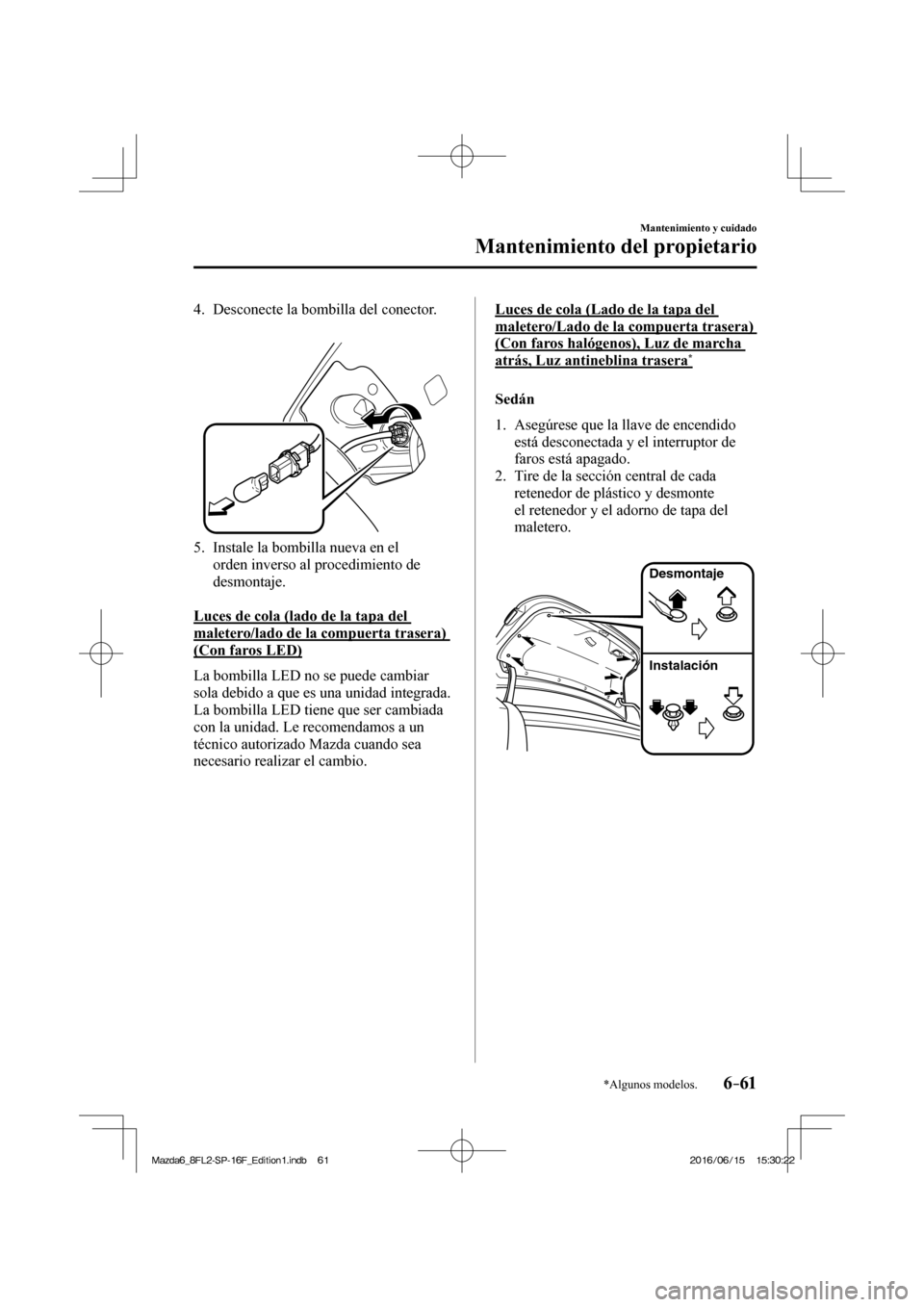

Page 667 of 816
6–61
Mantenimiento y cuidado
Mantenimiento del propietario
*Algunos modelos.
4. Desconecte la bombilla del conector.
5. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
Luces de cola (lado de la tapa del
maletero/lado de la compuerta trasera)
(Con faros LED)
La bombilla LED no se puede cambiar
sola debido a que es una unidad integrada.
La bombilla LED tiene que ser cambiada
con la unidad. Le recomendamos a un
técnico autorizado Mazda cuando sea
necesario realizar el cambio.
Luces de cola (Lado de la tapa del
maletero/Lado de la compuerta trasera)
(Con faros halógenos), Luz de marcha
atrás, Luz antineblina trasera
*
S e d á n
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Tire de la sección central de cada
retenedor de plástico y desmonte
el retenedor y el adorno de tapa del
maletero.
Desmontaje
Instalación
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D
Page 668 of 816
6–62
Mantenimiento y cuidado
Mantenimiento del propietario
3. (Luz de marcha atrás, Faro
antiniebla trasero)
Desconecte el conector eléctrico de la
bombilla presionando la lengüeta del
conector con un dedo y tirando del
conector.
4. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela. 5. Desconecte la bombilla del conector.
Luces de cola (Lado de la tapa del
maletero)
Luz de marcha atrás, Faro antiniebla
trasero
6. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D

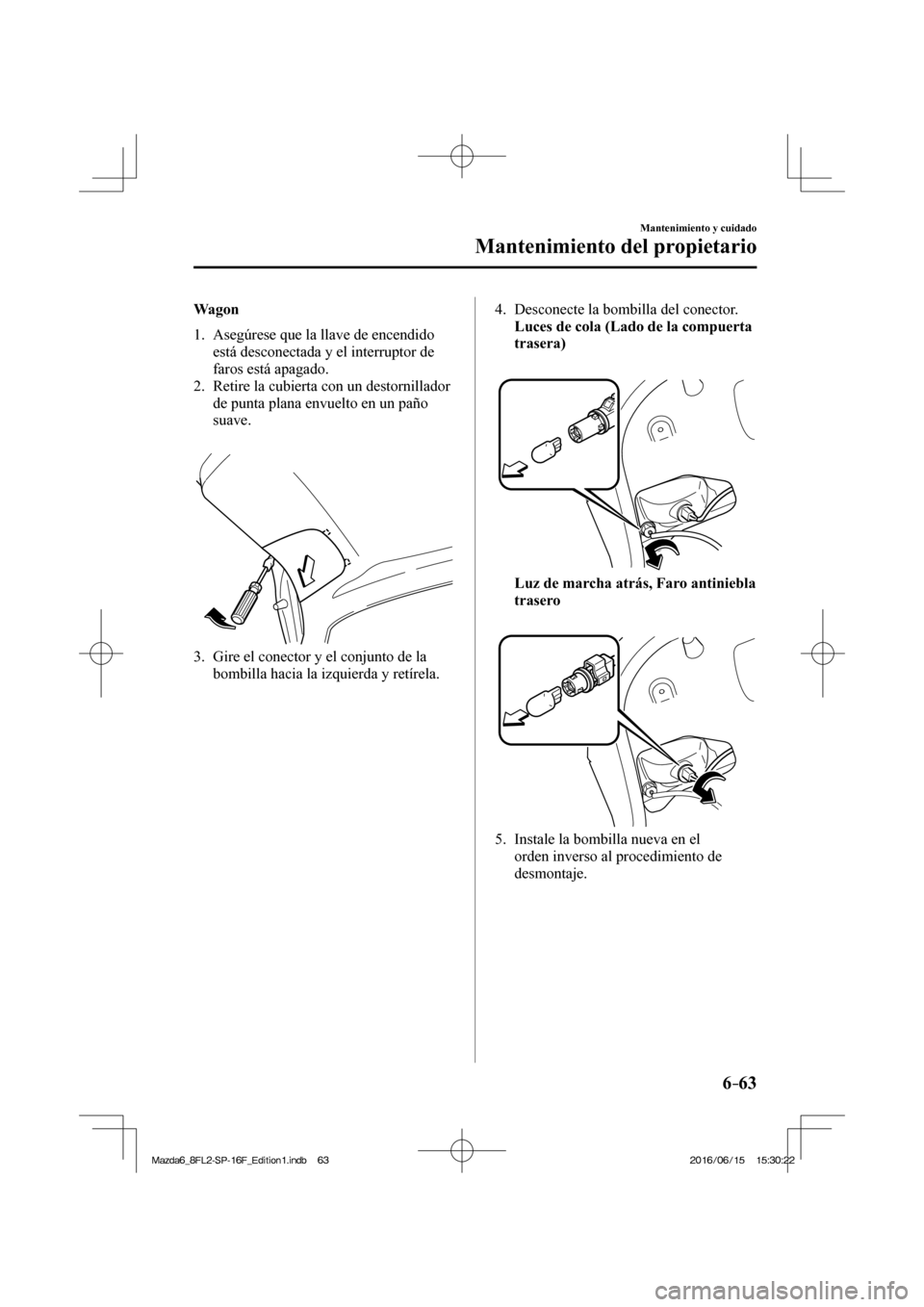

Page 669 of 816
6–63
Mantenimiento y cuidado
Mantenimiento del propietario
Wagon
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Retire la cubierta con un destornillador
de punta plana envuelto en un paño
suave.
3. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela. 4. Desconecte la bombilla del conector.
Luces de cola (Lado de la compuerta
trasera)
Luz de marcha atrás, Faro antiniebla
trasero
5. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D

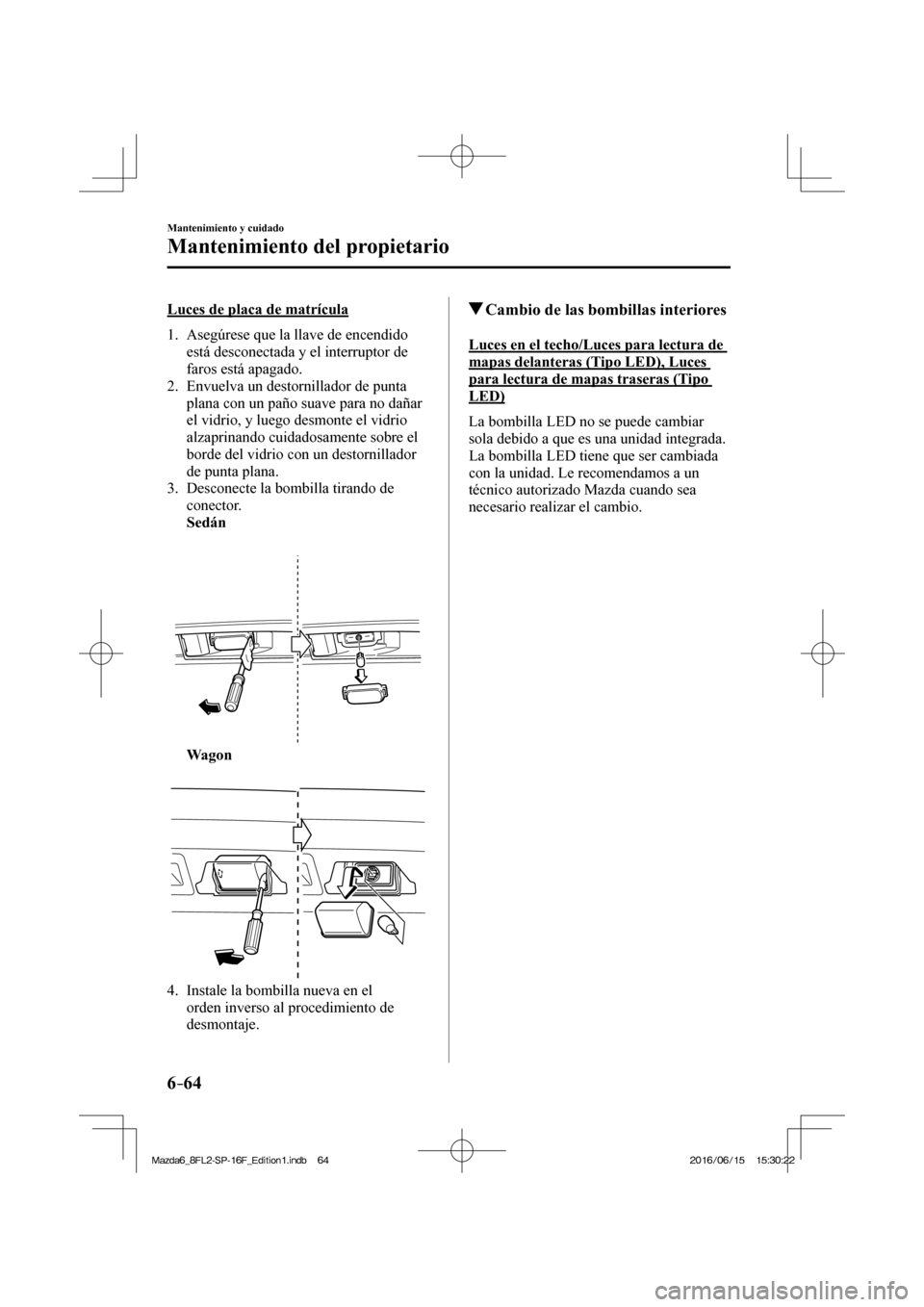

Page 670 of 816
6–64
Mantenimiento y cuidado
Mantenimiento del propietario
Luces de placa de matrícula
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Envuelva un destornillador de punta
plana con un paño suave para no dañar
el vidrio, y luego desmonte el vidrio
alzaprinando cuidadosamente sobre el
borde del vidrio con un destornillador
de punta plana.
3. Desconecte la bombilla tirando de
conector.
Sedán
Wagon
4. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
Cambio de las bombillas interiores
Luces en el techo/Luces para lectura de
mapas delanteras (Tipo LED), Luces
para lectura de mapas traseras (Tipo
LED)
La bombilla LED no se puede cambiar
sola debido a que es una unidad integrada.
La bombilla LED tiene que ser cambiada
con la unidad. Le recomendamos a un
técnico autorizado Mazda cuando sea
necesario realizar el cambio.
