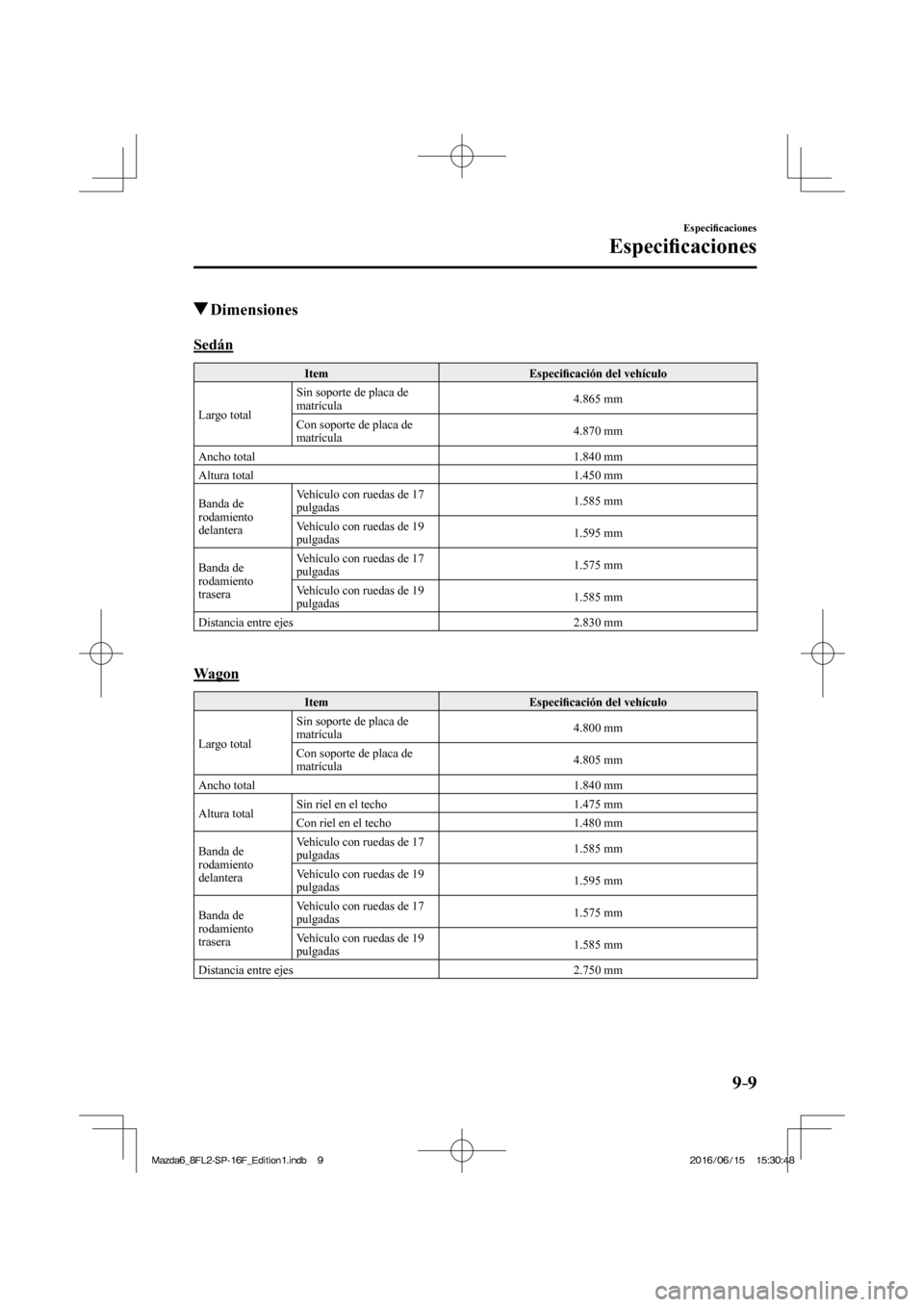

9–9
Especi ¿ caciones
Especi ¿ caciones
Dimensiones
S e d á n
Item Especi ¿ cación del vehículo
Largo total Sin soporte de placa de
matrícula 4.865 mm
Con soporte de placa de
matrícula 4.870 mm
Ancho total 1.840 mm
Altura total 1.450 mm
Banda de
rodamiento
delantera Vehículo con ruedas de 17
pulgadas 1.585 mm
Vehículo con ruedas de 19
pulgadas 1.595 mm
Banda de
rodamiento
trasera Vehículo con ruedas de 17
pulgadas 1.575 mm
Vehículo con ruedas de 19
pulgadas 1.585 mm
Distancia entre ejes 2.830 mm
Wagon
Item Especi ¿ cación del vehículo
Largo total Sin soporte de placa de
matrícula 4.800 mm
Con soporte de placa de
matrícula 4.805 mm
Ancho total 1.840 mm
Altura total Sin riel en el techo 1.475 mm
Con riel en el techo 1.480 mm
Banda de
rodamiento
delantera Vehículo con ruedas de 17
pulgadas 1.585 mm
Vehículo con ruedas de 19
pulgadas 1.595 mm
Banda de
rodamiento
trasera Vehículo con ruedas de 17
pulgadas 1.575 mm
Vehículo con ruedas de 19
pulgadas 1.585 mm
Distancia entre ejes 2.750 mm
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D
Page 792 of 816
9–10
Especi ¿ caciones
Especi ¿ caciones
*Algunos modelos.

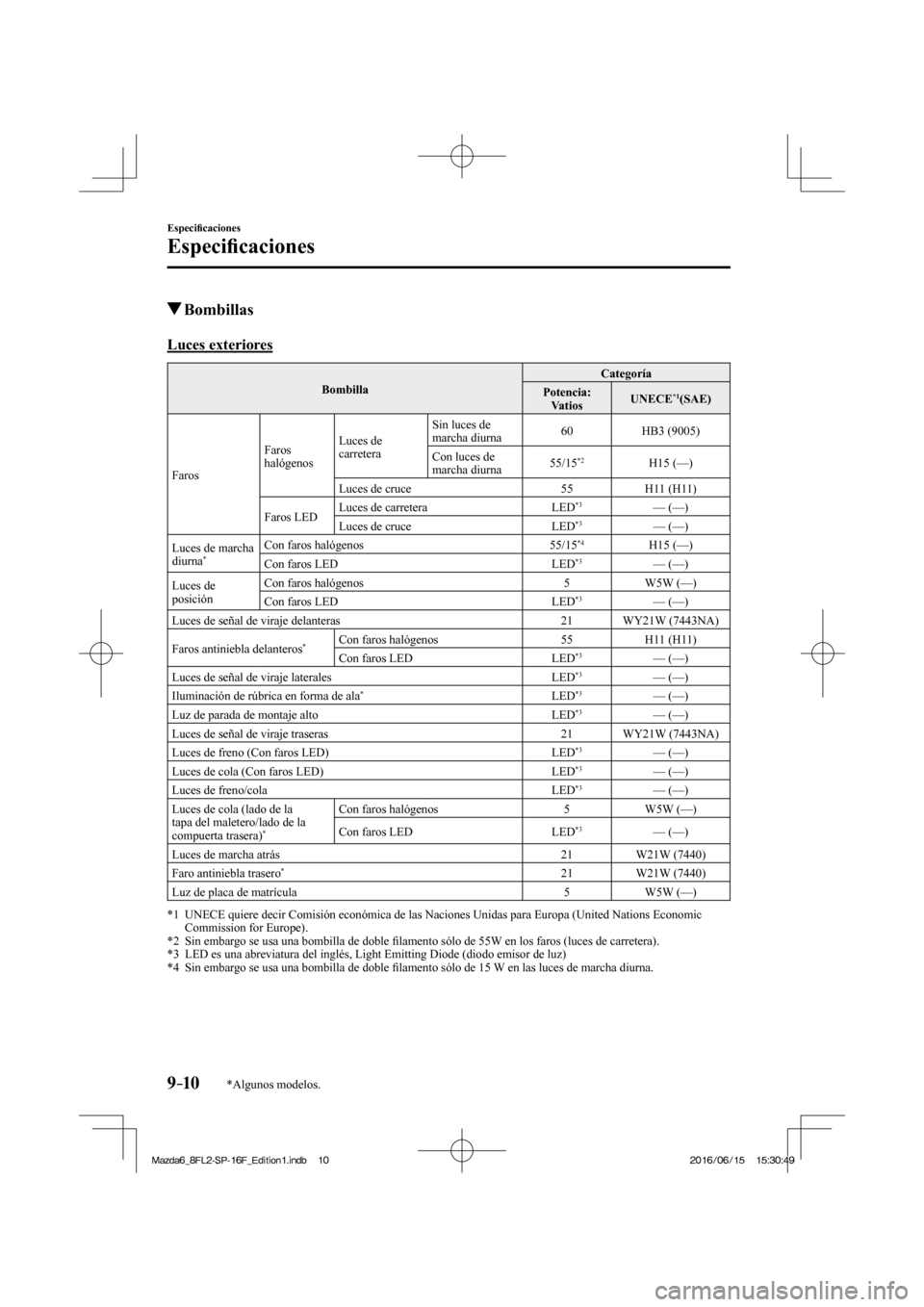

Bombillas
Luces exteriores
Bombilla Categoría
Potencia:
Vatios UNECE *1 (SAE)
Faros Faros
halógenos Luces de
carretera Sin luces de
marcha diurna 60 HB3 (9005)
Con luces de
marcha diurna 55/15
*2 H15 (—)
Luces de cruce 55 H11 (H11)
Faros LED Luces de carretera LED
*3 — (—)
Luces de cruce LED *3 — (—)
Luces de marcha
diurna
* Con faros halógenos 55/15
*4 H15 (—)
Con faros LED LED *3 — (—)
Luces de
posición Con faros halógenos 5 W5W (—)
Con faros LED LED
*3 — (—)
Luces de señal de viraje delanteras 21 WY21W (7443NA)
Faros antiniebla delanteros
* Con faros halógenos 55 H11 (H11)
Con faros LED LED *3 — (—)
Luces de señal de viraje laterales LED *3 — (—)
Iluminación de rúbrica en forma de ala * LED *3 — (—)
Luz de parada de montaje alto LED *3 — (—)
Luces de señal de viraje traseras 21 WY21W (7443NA)
Luces de freno (Con faros LED) LED
*3 — (—)
Luces de cola (Con faros LED) LED *3 — (—)
Luces de freno/cola LED *3 — (—)
Luces de cola (lado de la
tapa del maletero/lado de la
compuerta trasera)
* Con faros halógenos 5 W5W (—)
Con faros LED LED *3 — (—)
Luces de marcha atrás 21 W21W (7440)
Faro antiniebla trasero
* 21 W21W (7440)
Luz de placa de matrícula 5 W5W (—)
*1 UNECE quiere decir Comisión económica de las Naciones Unidas para Europa (United Nations Economic
Commission for Europe).
*2 Sin embargo se usa una bombilla de doble ¿ lamento sólo de 55W en los faros (luces de carretera).
*3 LED es una abreviatura del inglés, Light Emitting Diode (diodo emisor de luz)
*4 Sin embargo se usa una bombilla de doble ¿ lamento sólo de 15 W en las luces de marcha diurna.
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D
Page 793 of 816

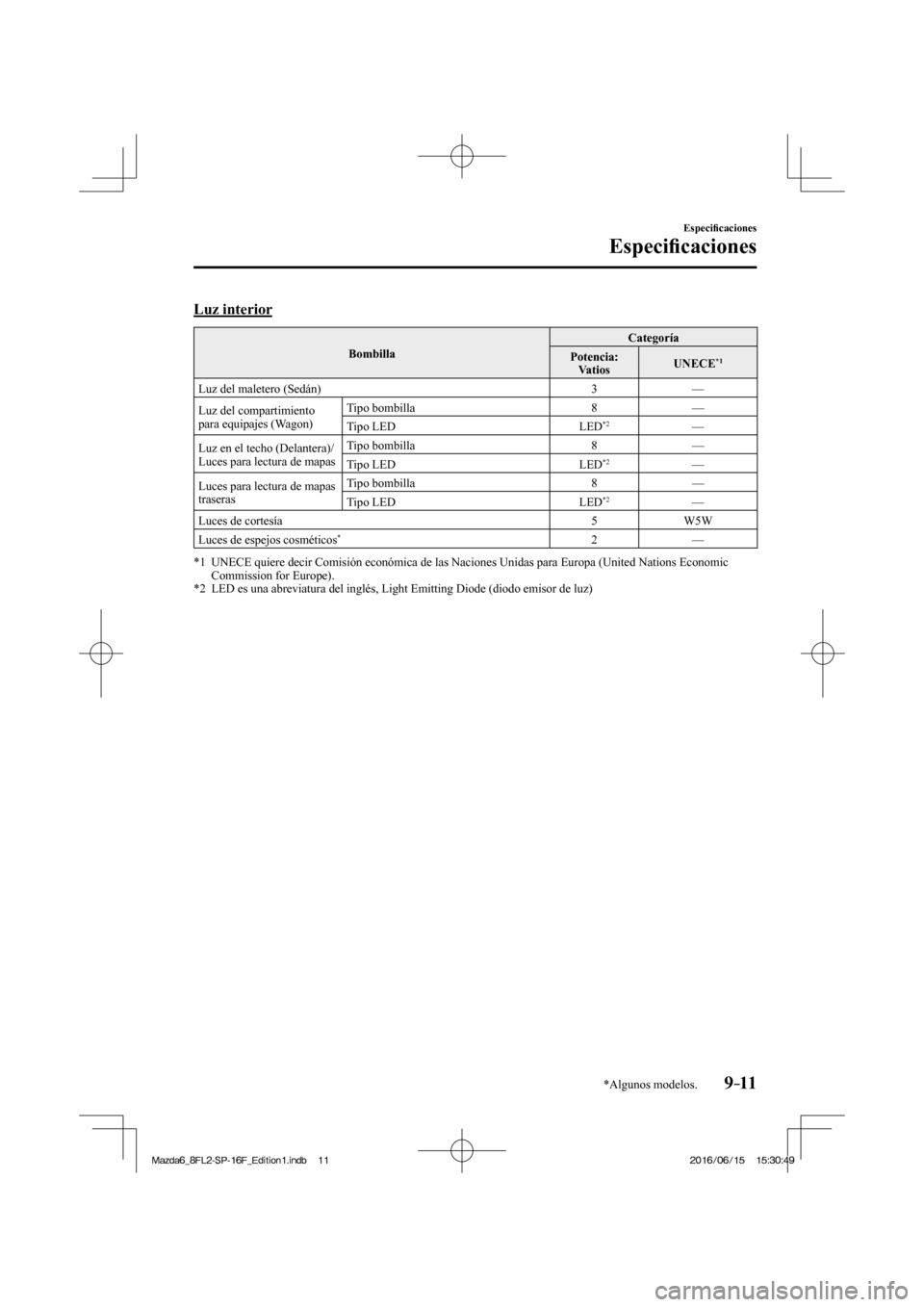

9–11
Especi ¿ caciones
Especi ¿ caciones
*Algunos modelos.
Luz interior
Bombilla Categoría
Potencia:
Vatios UNECE *1
Luz del maletero (Sedán) 3 —
Luz del compartimiento
para equipajes (Wagon) Tipo bombilla 8 —
Tipo LED LED
*2 —
Luz en el techo (Delantera)/
Luces para lectura de mapas Tipo bombilla 8 —
Tipo LED LED
*2 —
Luces para lectura de mapas
traseras Tipo bombilla 8 —
Tipo LED LED
*2 —
Luces de cortesía 5 W5W
Luces de espejos cosméticos
* 2 —
*1 UNECE quiere decir Comisión económica de las Naciones Unidas para Europa (United Nations Economic
Commission for Europe).
*2 LED es una abreviatura del inglés, Light Emitting Diode (diodo emisor de luz)
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D
Page 794 of 816

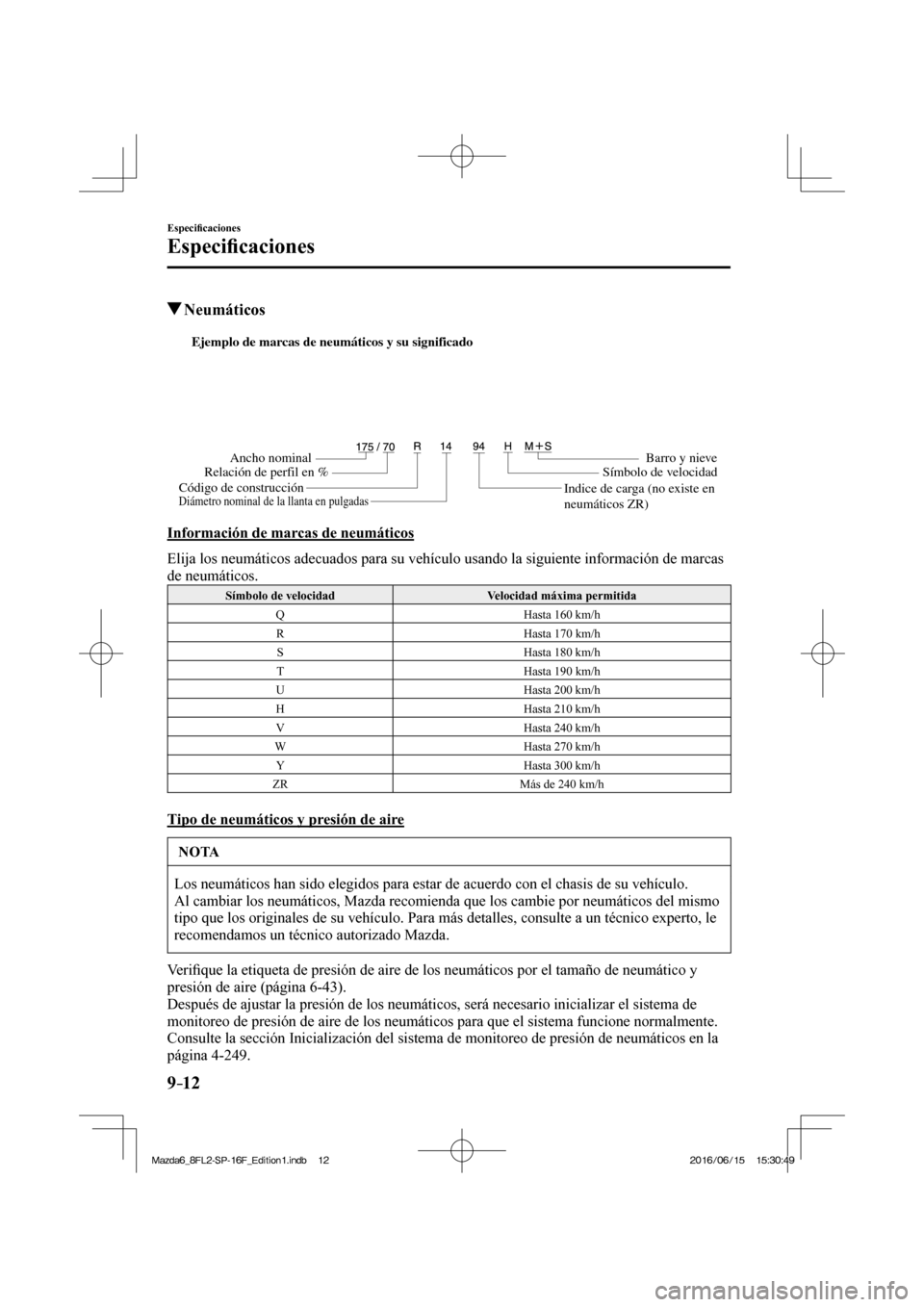

9–12
Especi ¿ caciones
Especi ¿ caciones
Neumáticos
Ejemplo de marcas de neumáticos y su significado
Ancho nominal
Relación de perfil en %
Código de construcciónBarro y nieve
Símbolo de velocidad
Diámetro nominal de la llanta en pulgadasIndice de carga (no existe en
neumáticos ZR)
Información de marcas de neumáticos
Elija los neumáticos adecuados para su vehículo usando la siguiente información de marcas
de neumáticos.
Símbolo de velocidad Velocidad máxima permitida
Q Hasta 160 km/h
R Hasta 170 km/h
S Hasta 180 km/h
T Hasta 190 km/h
U Hasta 200 km/h
H Hasta 210 km/h
V Hasta 240 km/h
W Hasta 270 km/h
Y Hasta 300 km/h
ZR Más de 240 km/h
Tipo de neumáticos y presión de aire
NOTA
Los neumáticos han sido elegidos para estar de acuerdo con el chasis de su vehículo.
Al cambiar los neumáticos, Mazda recomienda que los cambie por neumáticos del mismo
tipo que los originales de su vehículo. Para más detalles, consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda.
V e r i ¿ que la etiqueta de presión de aire de los neumáticos por el tamaño de neumático y
presión de aire (página 6-43 ).
Después de ajustar la presión de los neumáticos, será necesario inicializar el sistema de
monitoreo de presión de aire de los neumáticos para que el sistema funcione normalmente.
Consulte la sección Inicialización del sistema de monitoreo de presión de neumáticos en la
página 4-249 .
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D
Page 795 of 816

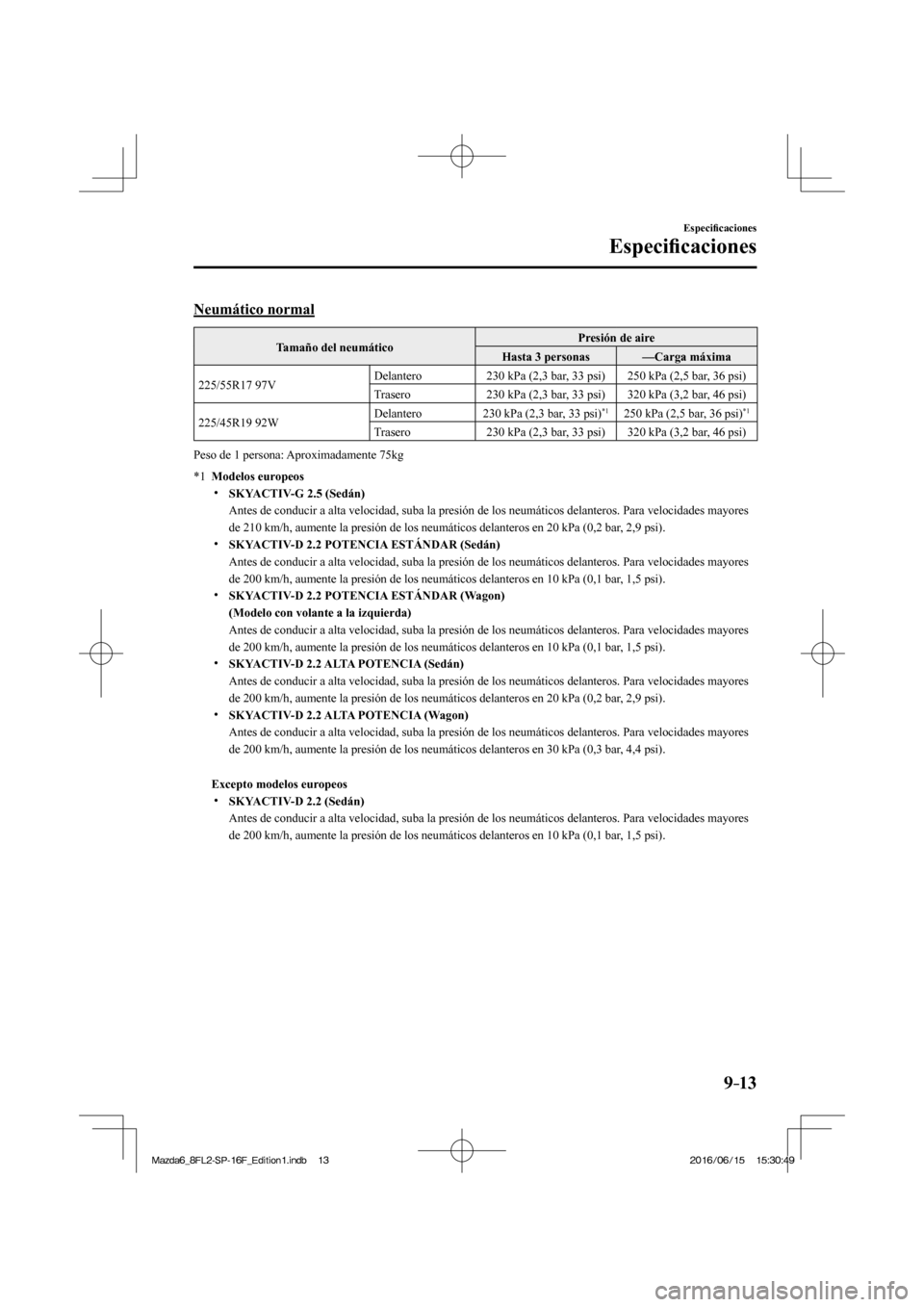

9–13
Especi ¿ caciones
Especi ¿ caciones
Neumático normal
Tamaño del neumático Presión de aire
Hasta 3 personas —Carga máxima
225/55R17 97V Delantero 230 kPa (2,3 bar, 33 psi) 250 kPa (2,5 bar, 36 psi)
Trasero 230 kPa (2,3 bar, 33 psi) 320 kPa (3,2 bar, 46 psi)
225/45R19 92W Delantero 230 kPa (2,3 bar, 33 psi)
*1 250 kPa (2,5 bar, 36 psi) *1
Trasero 230 kPa (2,3 bar, 33 psi) 320 kPa (3,2 bar, 46 psi)
Peso de 1 persona: Aproximadamente 75kg
*1 Modelos europeos
SKYACTIV-G 2.5 (Sedán)
Antes de conducir a alta velocidad, suba la presión de los neumáticos delanteros. Para velocidades mayores
de 210 km/h, aumente la presión de los neumáticos delanteros en 20 kPa (0,2 bar, 2,9 psi).
SKYACTIV-D 2.2 POTENCIA ESTÁNDAR (Sedán)
Antes de conducir a alta velocidad, suba la presión de los neumáticos delanteros. Para velocidades mayores
de 200 km/h, aumente la presión de los neumáticos delanteros en 10 kPa (0,1 bar, 1,5 psi).
SKYACTIV-D 2.2 POTENCIA ESTÁNDAR (Wagon)
(Modelo con volante a la izquierda)
Antes de conducir a alta velocidad, suba la presión de los neumáticos delanteros. Para velocidades mayores
de 200 km/h, aumente la presión de los neumáticos delanteros en 10 kPa (0,1 bar, 1,5 psi).
SKYACTIV-D 2.2 ALTA POTENCIA (Sedán)
Antes de conducir a alta velocidad, suba la presión de los neumáticos delanteros. Para velocidades mayores
de 200 km/h, aumente la presión de los neumáticos delanteros en 20 kPa (0,2 bar, 2,9 psi).
SKYACTIV-D 2.2 ALTA POTENCIA (Wagon)
Antes de conducir a alta velocidad, suba la presión de los neumáticos delanteros. Para velocidades mayores
de 200 km/h, aumente la presión de los neumáticos delanteros en 30 kPa (0,3 bar, 4,4 psi).
Excepto modelos europeos
SKYACTIV-D 2.2 (Sedán)
Antes de conducir a alta velocidad, suba la presión de los neumáticos delanteros. Para velocidades mayores
de 200 km/h, aumente la presión de los neumáticos delanteros en 10 kPa (0,1 bar, 1,5 psi).
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D
Page 796 of 816

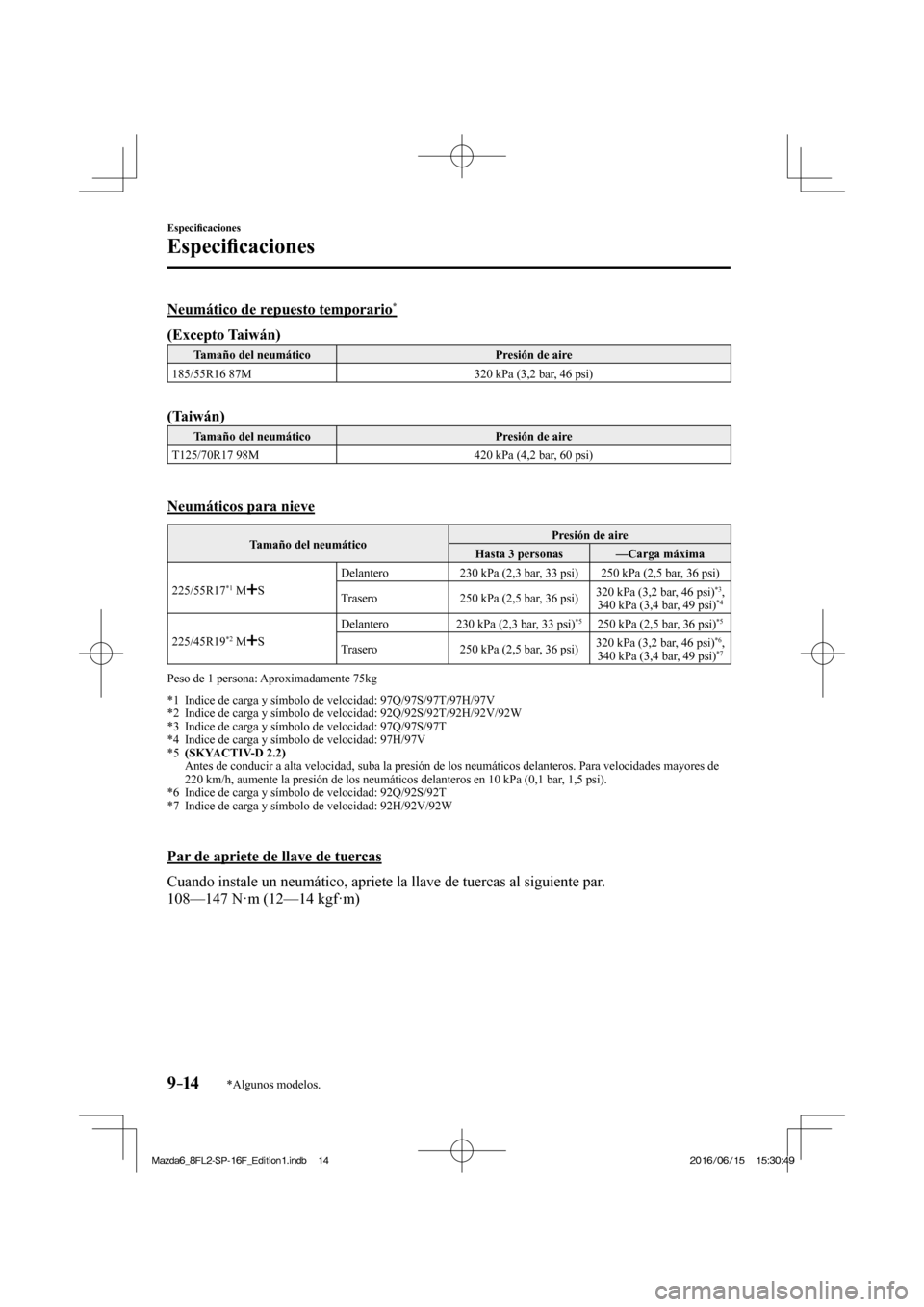

9–14
Especi ¿ caciones
Especi ¿ caciones
*Algunos modelos.
Neumático de repuesto temporario *
(Excepto Taiwán)
Tamaño del neumático Presión de aire
185/55R16 87M 320 kPa (3,2 bar, 46 psi)
(Taiwán)
Tamaño del neumático Presión de aire
T125/70R17 98M 420 kPa (4,2 bar, 60 psi)
Neumáticos para nieve
Tamaño del neumático Presión de aire
Hasta 3 personas —Carga máxima
225/55R17
*1 M S Delantero 230 kPa (2,3 bar, 33 psi) 250 kPa (2,5 bar, 36 psi)
Trasero 250 kPa (2,5 bar, 36 psi) 320 kPa (3,2 bar, 46 psi) *3 ,
340 kPa (3,4 bar, 49 psi) *4
225/45R19
*2 M S Delantero 230 kPa (2,3 bar, 33 psi)
*5 250 kPa (2,5 bar, 36 psi) *5
Trasero 250 kPa (2,5 bar, 36 psi) 320 kPa (3,2 bar, 46 psi) *6 ,
340 kPa (3,4 bar, 49 psi) *7
Peso de 1 persona: Aproximadamente 75kg
*1 Indice de carga y símbolo de velocidad: 97Q/97S/97T/97H/97V
*2 Indice de carga y símbolo de velocidad: 92Q/92S/92T/92H/92V/92W
*3 Indice de carga y símbolo de velocidad: 97Q/97S/97T
*4 Indice de carga y símbolo de velocidad: 97H/97V
*5 (SKYACTIV-D 2.2)
Antes de conducir a alta velocidad, suba la presión de los neumáticos delanteros. Para velocidades mayores de
220 km/h, aumente la presión de los neumáticos delanteros en 10 kPa (0,1 bar, 1,5 psi).
*6 Indice de carga y símbolo de velocidad: 92Q/92S/92T
*7 Indice de carga y símbolo de velocidad: 92H/92V/92W
Par de apriete de llave de tuercas
Cuando instale un neumático, apriete la llave de tuercas al siguiente par.
108—147 N·m (12—14 kgf·m)
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D
Page 797 of 816

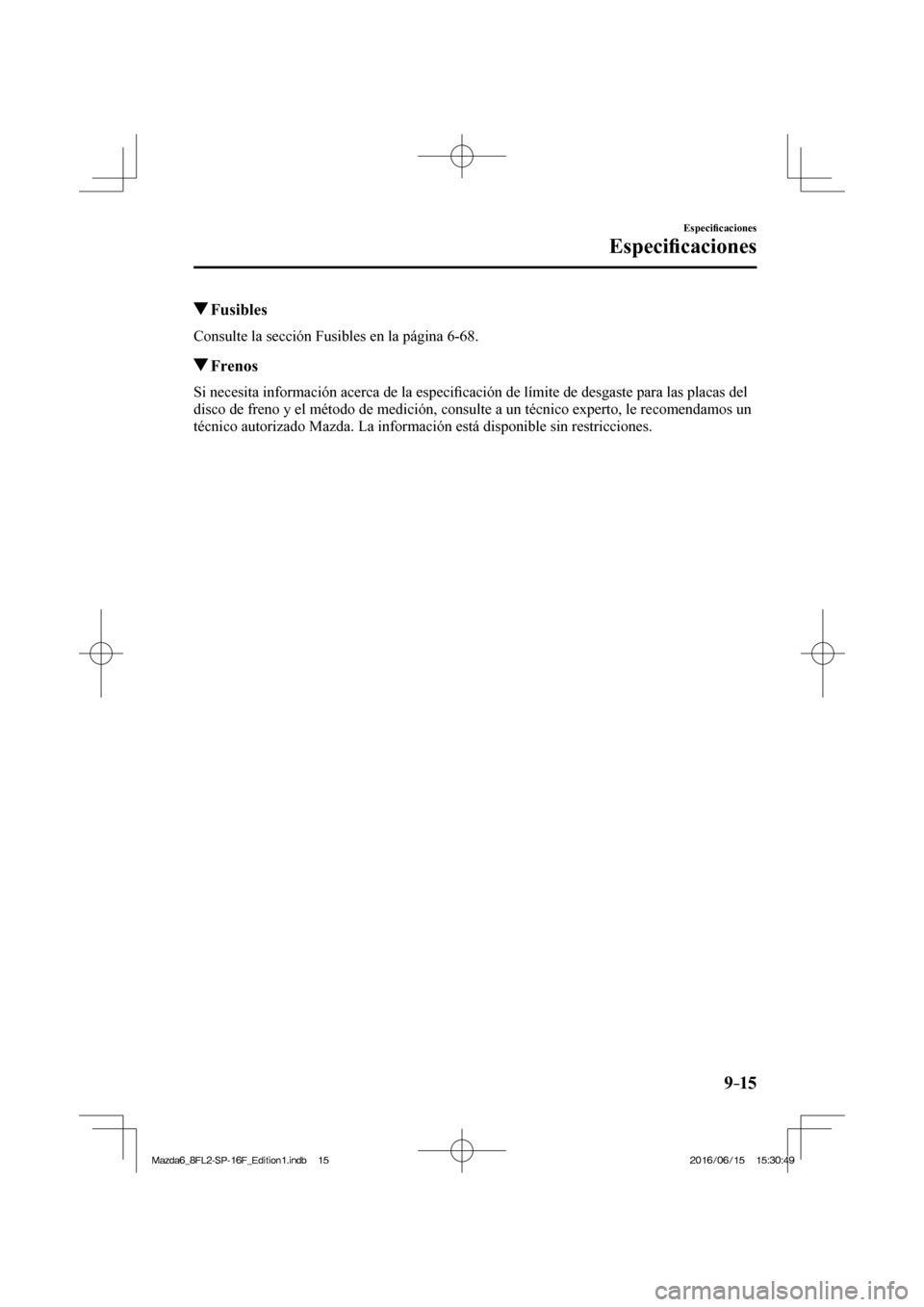

9–15
Especi ¿ caciones
Especi ¿ caciones
Fusibles
Consulte la sección Fusibles en la página 6-68 .
Frenos
Si necesita información acerca de la especi ¿ cación de límite de desgaste para las placas del
disco de freno y el método de medición, consulte a un técnico experto, le recomendamos un
técnico autorizado Mazda. La información está disponible sin restricciones.
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D
Page 798 of 816

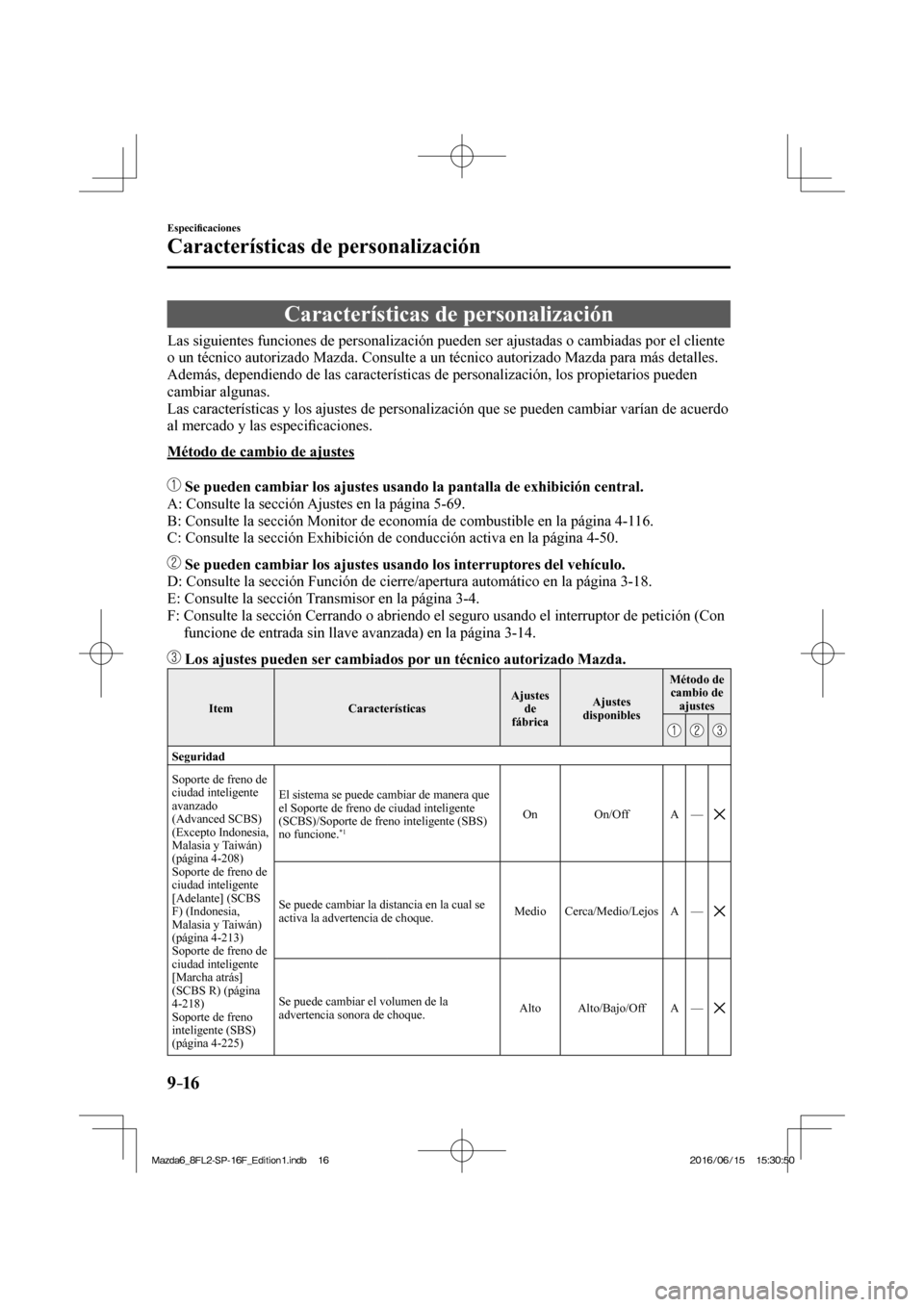

9–16
Especi ¿ caciones
Características de personalización
Características de personalización
Las siguientes funciones de personalización pueden ser ajustadas o cambiadas por el cliente
o un técnico autorizado Mazda. Consulte a un técnico autorizado Mazda para más detalles.
Además, dependiendo de las características de personalización, los propietarios pueden
cambiar algunas.
Las características y los ajustes de personalización que se pueden cambiar varían de acuerdo
al mercado y las especi ¿ caciones.
Método de cambio de ajustes
Se pueden cambiar los ajustes usando la pantalla de exhibición central.
A: Consulte la sección Ajustes en la página 5-69 .
B: Consulte la sección Monitor de economía de combustible en la página 4-116 .
C: Consulte la sección Exhibición de conducción activa en la página 4-50 .
Se pueden cambiar los ajustes usando los interruptores del vehículo.
D: Consulte la sección Función de cierre/apertura automático en la página 3-18 .
E: Consulte la sección Transmisor en la página 3-4 .
F: Consulte la sección Cerrando o abriendo el seguro usando el interruptor de petición (Con
funcione de entrada sin llave avanzada) en la página 3-14 .
Los ajustes pueden ser cambiados por un técnico autorizado Mazda.
Item Características Ajustes
de
fábrica Ajustes
disponibles Método de
cambio de
ajustes
Seguridad
Soporte de freno de
ciudad inteligente
avanzado
(Advanced SCBS)
(Excepto Indonesia,
Malasia y Taiwán)
(página 4-208 )
Soporte de freno de
ciudad inteligente
[Adelante] (SCBS
F) (Indonesia,
Malasia y Taiwán)
(página 4-213 )
Soporte de freno de
ciudad inteligente
[Marcha atrás]
(SCBS R) (página
4-218 )
Soporte de freno
inteligente (SBS)
(página 4-225 ) El sistema se puede cambiar de manera que
el Soporte de freno de ciudad inteligente
(SCBS)/Soporte de freno inteligente (SBS)
no funcione.
*1 On On/Off A —
Se puede cambiar la distancia en la cual se
activa la advertencia de choque. Medio Cerca/Medio/Lejos A —
Se puede cambiar el volumen de la
advertencia sonora de choque. Alto Alto/Bajo/Off A —
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D
Page 799 of 816

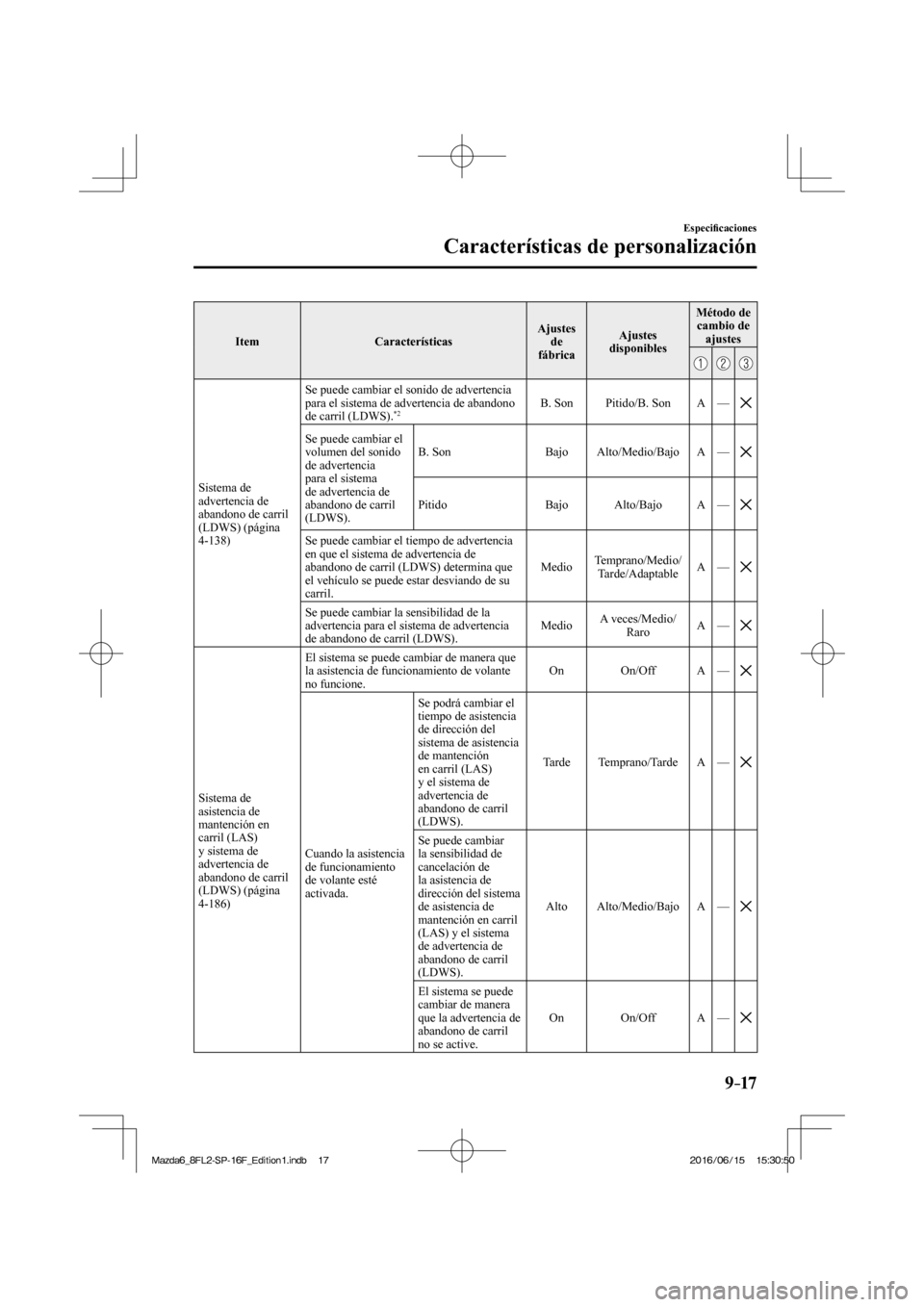

9–17
Especi ¿ caciones
Características de personalización
Item Características Ajustes
de
fábrica Ajustes
disponibles Método de
cambio de
ajustes
Sistema de
advertencia de
abandono de carril
(LDWS) (página
4-138 ) Se puede cambiar el sonido de advertencia
para el sistema de advertencia de abandono
de carril (LDWS).
*2 B. Son Pitido/B. Son A —
Se puede cambiar el
volumen del sonido
de advertencia
para el sistema
de advertencia de
abandono de carril
(LDWS). B. Son Bajo Alto/Medio/Bajo A —
Pitido Bajo Alto/Bajo A —
Se puede cambiar el tiempo de advertencia
en que el sistema de advertencia de
abandono de carril (LDWS) determina que
el vehículo se puede estar desviando de su
carril. Medio Temprano/Medio/
Tarde/Adaptable A —
Se puede cambiar la sensibilidad de la
advertencia para el sistema de advertencia
de abandono de carril (LDWS). Medio A veces/Medio/
Raro A —
Sistema de
asistencia de
mantención en
carril (LAS)
y sistema de
advertencia de
abandono de carril
(LDWS) (página
4-186 ) El sistema se puede cambiar de manera que
la asistencia de funcionamiento de volante
no funcione. On On/Off A —
Cuando la asistencia
de funcionamiento
de volante esté
activada. Se podrá cambiar el
tiempo de asistencia
de dirección del
sistema de asistencia
de mantención
en carril (LAS)
y el sistema de
advertencia de
abandono de carril
(LDWS). Tarde Temprano/Tarde A —
Se puede cambiar
la sensibilidad de
cancelación de
la asistencia de
dirección del sistema
de asistencia de
mantención en carril
(LAS) y el sistema
de advertencia de
abandono de carril
(LDWS). Alto Alto/Medio/Bajo A —
El sistema se puede
cambiar de manera
que la advertencia de
abandono de carril
no se active. On On/Off A —
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D
Page 800 of 816
9–18
Especi ¿ caciones
Características de personalización
Item Características Ajustes
de
fábrica Ajustes
disponibles Método de
cambio de
ajustes
Sistema de
asistencia de
mantención en
carril (LAS)
y sistema de
advertencia de
abandono de carril
(LDWS) (página
4-186 ) Cuando la asistencia
de funcionamiento
de volante esté
desactivada. Se puede cambiar
el tiempo de
advertencia en
que el sistema
de asistencia de
mantención en carril
(LAS) y el sistema
de advertencia de
abandono de carril
(LDWS) determina
que el vehículo
se puede estar
desviando de su
carril. Medio Temprano/Medio/
Tarde/Adaptable A —
Se puede cambiar
la sensibilidad de
la advertencia del
sistema de asistencia
de mantención
en carril (LAS)
y el sistema de
advertencia de
abandono de carril
(LDWS). Medio A veces/Medio/
Raro A —
Se puede cambiar el tipo de advertencia
del sistema de asistencia de mantención en
carril (LAS) y el sistema de advertencia de
abandono de carril (LDWS). Vibración Vibración/
Pitido/B. Son A —
Se puede cambiar el
volumen/intensidad
del sistema de
advertencia del
sistema de asistencia
de mantención
en carril (LAS)
y el sistema de
advertencia de
abandono de carril
(LDWS). Vibración Bajo Alto/Bajo A —
B. Son Bajo Alto/Medio/Bajo A —
Pitido Bajo Alto/Bajo A —
Monitoreo de
punto ciego (BSM)
(página 4-145 ) El sistema se puede cambiar de manera
que el sistema de monitoreo de punto ciego
(BSM) no funcione.
*1 On On/Off A —
Volumen de advertencia
*3 Alto Alto/
Bajo/
O f f A —
/ C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D / C \ F C A ( . 5 2 ( A ' F K V K Q P K P F D
