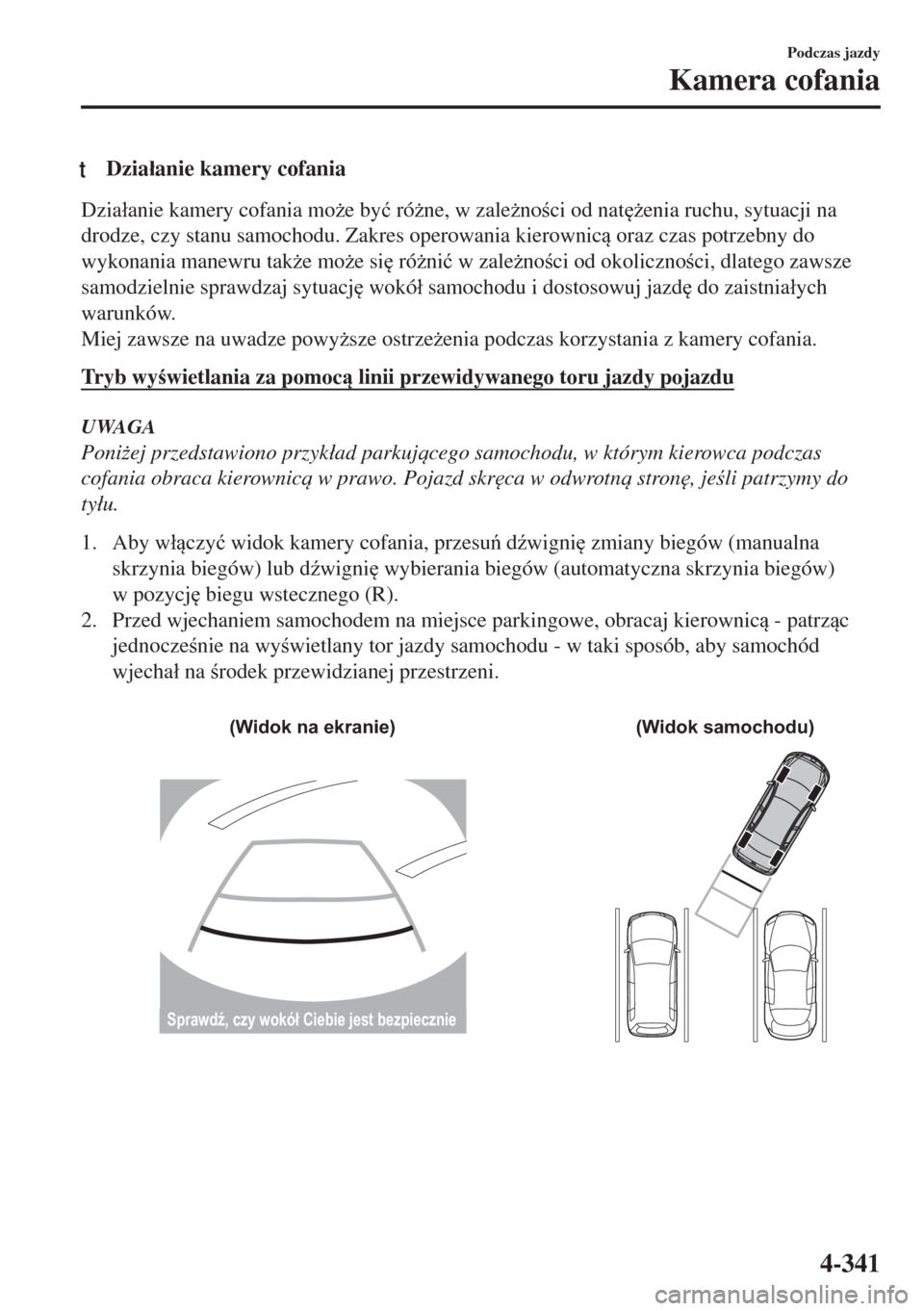

tDzia áanie kamery cofania
Dzia áanie kamery cofania mo*e by ü ró*ne, w zale*no ci od nat
*enia ruchu, sytuacji na
drodze, czy stanu samochodu. Zakres operowania kierownic oraz czas potrzebny do
wykonania manewru tak*e mo*e si
ró*ni ü w zale*no ci od okoliczno ci, dlatego zawsze
samodzielnie sprawdzaj sytuacj
wokó á samochodu i dostosowuj jazd
do zaistnia áych
warunków.
Miej zawsze na uwadze powy*sze ostrze*enia podczas korzystania z kamery cofania.
Tr y b w y wietlania za pomoc linii przewidywanego toru jazdy pojazdu
UWAGA
Poni*ej przedstawiono przyk áad parkujcego samochodu, w którym kierowca podczas
cofania obraca kierownic w prawo. Pojazd skr
ca w odwrotn stron
, je li patrzymy do
ty áu.
1. Aby w áczy ü widok kamery cofania, przesu d(wigni
zmiany biegów (manualna
skrzynia biegów) lub d(wigni
wybierania biegów (automatyczna skrzynia biegów)
w pozycj
biegu wstecznego (R).
2. Przed wjechaniem samochodem na miejsce parkingowe, obracaj kierownic - patrzc
jednocze nie na wy wietlany tor jazdy samochodu - w taki sposób, aby samochód
wjecha á na rodek przewidzianej przestrzeni.
(Widok na ekranie) (Widok samochodu)
Sprawdź, czy wokół Ciebie jest bezpiecznie
Podczas jazdy
Kamera cofania
4-341
Page 522 of 963

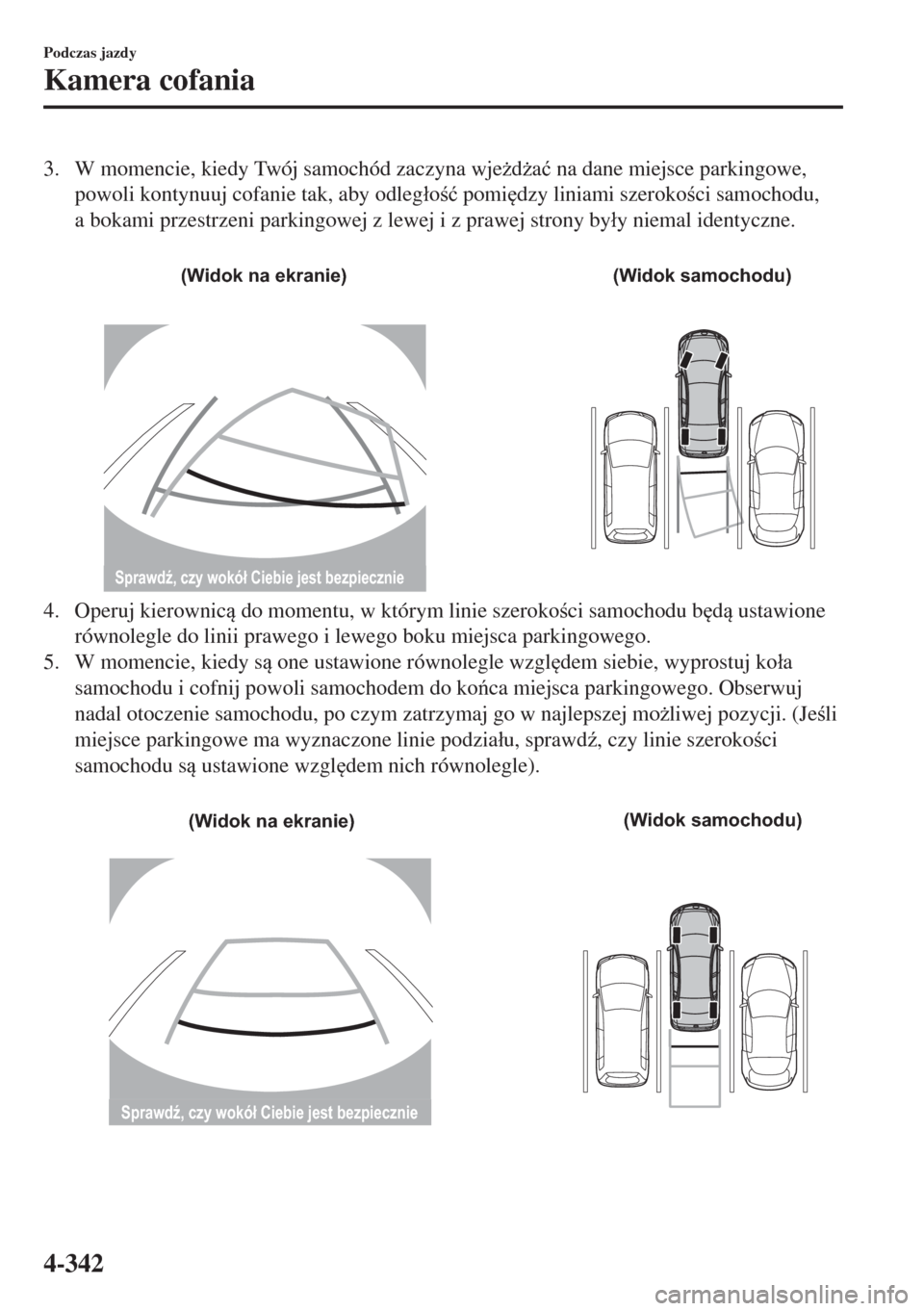

3. W momencie, kiedy Twój samochód zaczyna wje*d*a ü na dane miejsce parkingowe,
powoli kontynuuj cofanie tak, aby odleg áo ü pomi
dzy liniami szeroko ci samochodu,
a bokami przestrzeni parkingowej z lewej i z prawej strony by áy niemal identyczne.
(Widok na ekranie) (Widok samochodu)
Sprawdź, czy wokół Ciebie jest bezpiecznie
4. Operuj kierownic do momentu, w którym linie szeroko ci samochodu b
d ustawione
równolegle do linii prawego i lewego boku miejsca parkingowego.
5. W momencie, kiedy s one ustawione równolegle wzgl
dem siebie, wyprostuj ko áa
samochodu i cofnij powoli samochodem do koca miejsca parkingowego. Obserwuj
nadal otoczenie samochodu, po czym zatrzymaj go w najlepszej mo*liwej pozycji. (Je li
miejsce parkingowe ma wyznaczone linie podzia áu, sprawd(, czy linie szeroko ci
samochodu s ustawione wzgl
dem nich równolegle).
(Widok na ekranie)(Widok samochodu)
Sprawdź, czy wokół Ciebie jest bezpiecznie
Podczas jazdy
Kamera cofania
4-342
Page 523 of 963
6. Gdy d(wignia zmiany biegów (manualna skrzynia biegów) lub d(wignia wybierania
biegów (automatyczna skrzynia biegów) zostaje przesuni
ta z pozycji biegu wstecznego
(R) do innej pozycji d(wigni zmiany biegów (manualna skrzynia biegów) lub d(wigni
wybierania biegów (automatyczna skrzynia biegów), na wy wietlaczu ponownie
pojawia si
wcze niejszy ekran.
UWAGA
Poniewa* mo*liwe jest wyst
powanie ró*nic pomi
dzy wy wietlanym obrazem, jak pokazano
poni*ej, a rzeczywistymi warunkami podczas parkowania, zawsze sprawdzaj, czy z ty áu
pojazdu nie ma *adnego niebezpieczestwa i obserwuj otoczenie b
dce bezpo rednio
w zasi
gu Twojego wzroku.
•Na wy wietlanym na ekranie obrazie miejsca parkingowego (lub gara*owego), mimo i*
linia kocowa oraz linie odleg áo ci na monitorze mog wydawa ü si
wyrównane
wzgl
dem siebie, w rzeczywisto ci linie te mog by ü w innym ustawieniu wzgl
dem siebie.
•Podczas parkowania na miejscu z lini podzia áu miejsc parkingowych wyznaczon tylko
z jednej strony, linia ta oraz linia szeroko ci samochodu mog wydawa ü si
wyrównane
na monitorze, jednak w rzeczywisto ci linie te mog by ü w innym ustawieniu wzgl
dem
siebie.
Sprawdź, czy wokół Ciebie jest bezpiecznie
Tr y b w y wietlania za pomoc sta áych linii szeroko ci pojazdu i odleg áo ci od tylnego
zderzaka pojazdu
UWAGA
Obrazy z kamery cofania wy wietlane na ekranie to obrazy odwrócone (odbicie lustrzane).
1. Aby w áczy ü widok kamery cofania, przesu d(wigni
zmiany biegów (manualna
skrzynia biegów) lub d(wigni
wybierania biegów (automatyczna skrzynia biegów)
w pozycj
biegu wstecznego (R).
Podczas jazdy
Kamera cofania
4-343

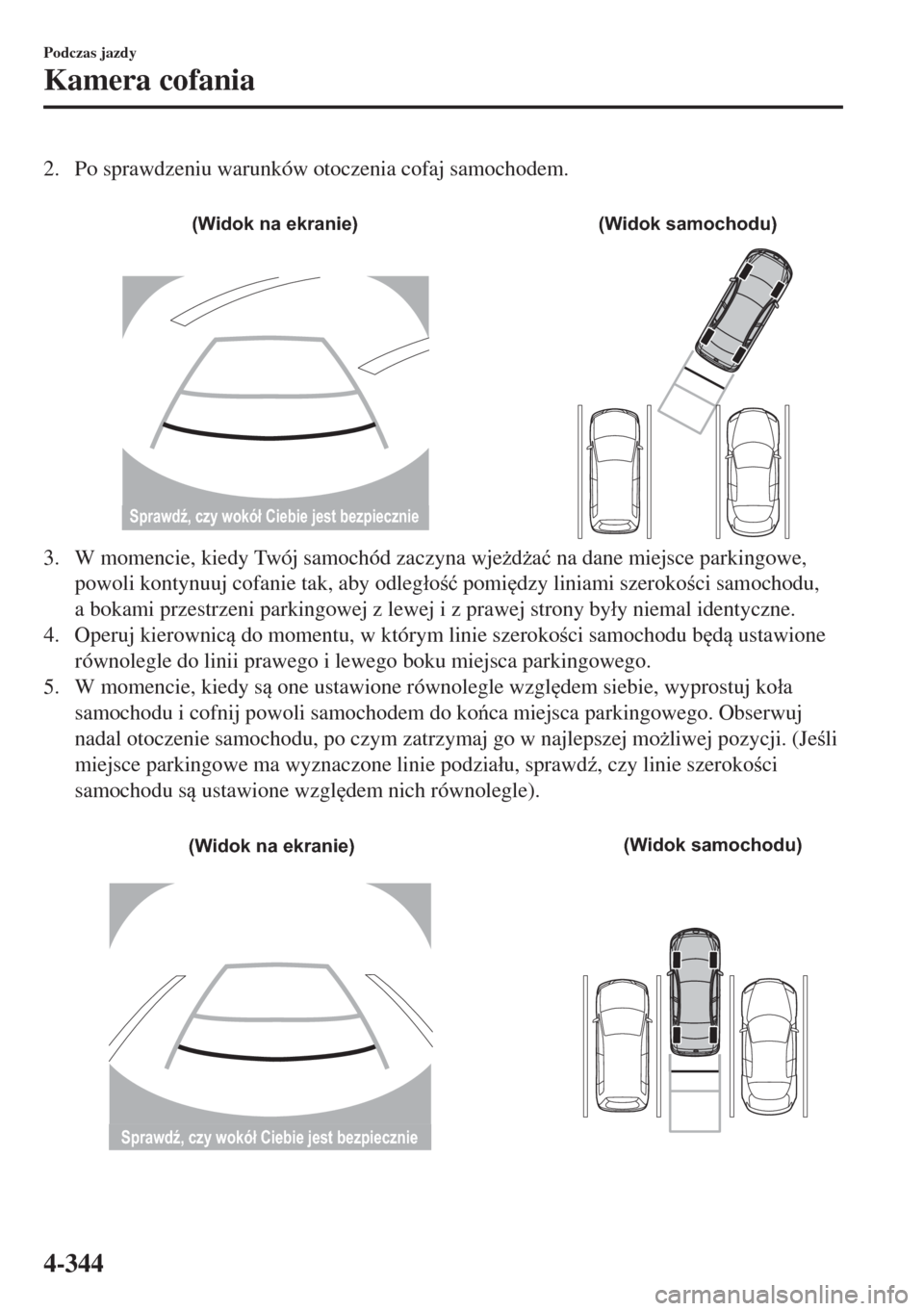

Page 524 of 963
2. Po sprawdzeniu warunków otoczenia cofaj samochodem.
(Widok na ekranie) (Widok samochodu)
Sprawdź, czy wokół Ciebie jest bezpiecznie
3. W momencie, kiedy Twój samochód zaczyna wje*d*a ü na dane miejsce parkingowe,
powoli kontynuuj cofanie tak, aby odleg áo ü pomi
dzy liniami szeroko ci samochodu,
a bokami przestrzeni parkingowej z lewej i z prawej strony by áy niemal identyczne.
4. Operuj kierownic do momentu, w którym linie szeroko ci samochodu b
d ustawione
równolegle do linii prawego i lewego boku miejsca parkingowego.
5. W momencie, kiedy s one ustawione równolegle wzgl
dem siebie, wyprostuj ko áa
samochodu i cofnij powoli samochodem do koca miejsca parkingowego. Obserwuj
nadal otoczenie samochodu, po czym zatrzymaj go w najlepszej mo*liwej pozycji. (Je li
miejsce parkingowe ma wyznaczone linie podzia áu, sprawd(, czy linie szeroko ci
samochodu s ustawione wzgl
dem nich równolegle).
(Widok na ekranie)(Widok samochodu)
Sprawdź, czy wokół Ciebie jest bezpiecznie
Podczas jazdy
Kamera cofania
4-344
Page 525 of 963

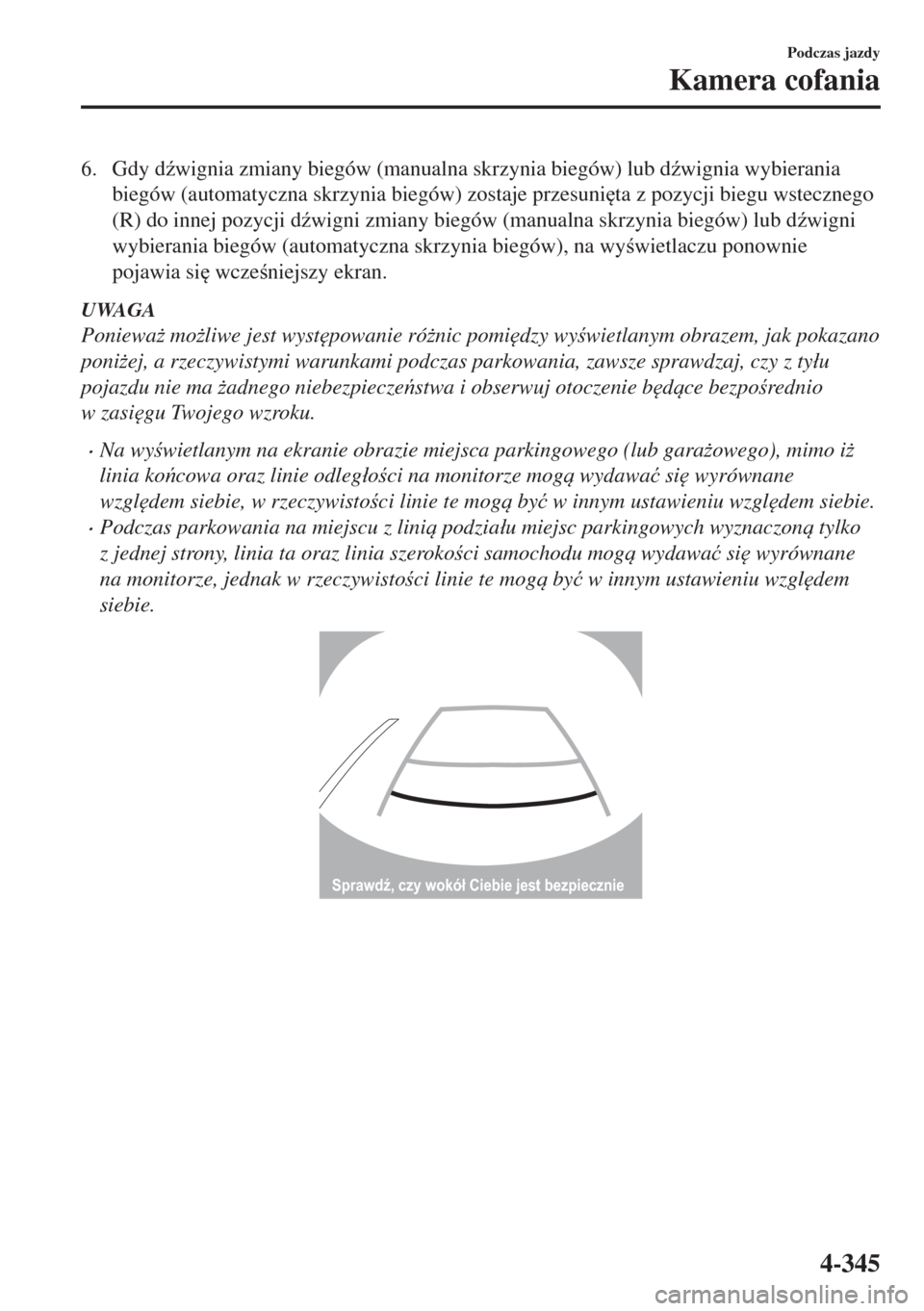

6. Gdy d(wignia zmiany biegów (manualna skrzynia biegów) lub d(wignia wybierania
biegów (automatyczna skrzynia biegów) zostaje przesuni
ta z pozycji biegu wstecznego
(R) do innej pozycji d(wigni zmiany biegów (manualna skrzynia biegów) lub d(wigni
wybierania biegów (automatyczna skrzynia biegów), na wy wietlaczu ponownie
pojawia si
wcze niejszy ekran.
UWAGA
Poniewa* mo*liwe jest wyst
powanie ró*nic pomi
dzy wy wietlanym obrazem, jak pokazano
poni*ej, a rzeczywistymi warunkami podczas parkowania, zawsze sprawdzaj, czy z ty áu
pojazdu nie ma *adnego niebezpieczestwa i obserwuj otoczenie b
dce bezpo rednio
w zasi
gu Twojego wzroku.
•Na wy wietlanym na ekranie obrazie miejsca parkingowego (lub gara*owego), mimo i*
linia kocowa oraz linie odleg áo ci na monitorze mog wydawa ü si
wyrównane
wzgl
dem siebie, w rzeczywisto ci linie te mog by ü w innym ustawieniu wzgl
dem siebie.
•Podczas parkowania na miejscu z lini podzia áu miejsc parkingowych wyznaczon tylko
z jednej strony, linia ta oraz linia szeroko ci samochodu mog wydawa ü si
wyrównane
na monitorze, jednak w rzeczywisto ci linie te mog by ü w innym ustawieniu wzgl
dem
siebie.
Sprawdź, czy wokół Ciebie jest bezpiecznie
Podczas jazdy
Kamera cofania
4-345
Page 526 of 963

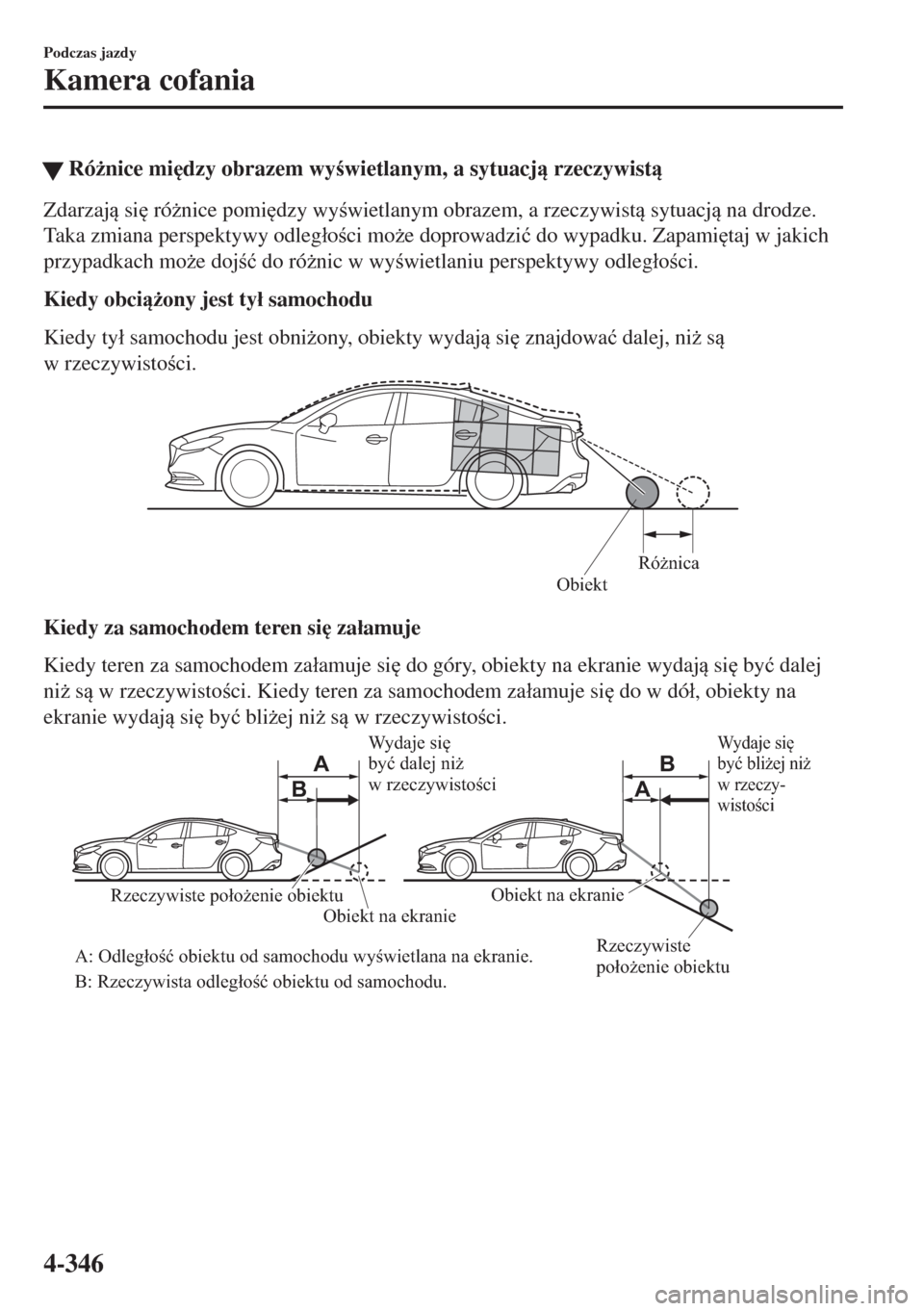

WRó*nice mi
dzy obrazem wy wietlanym, a sytuacj rzeczywist
Zdarzaj si
ró*nice pomi
dzy wy wietlanym obrazem, a rzeczywist sytuacj na drodze.
Taka zmiana perspektywy odleg áo ci mo*e doprowadzi ü do wypadku. Zapami
taj w jakich
przypadkach mo*e doj ü do ró*nic w wy wietlaniu perspektywy odleg áo ci.
Kiedy obci*ony jest ty á samochodu
Kiedy ty á samochodu jest obni*ony, obiekty wydaj si
znajdowa ü dalej, ni* s
w rzeczywisto ci.
Różnica
Obiekt
Kiedy za samochodem teren si
za áamuje
Kiedy teren za samochodem za áamuje si
do góry, obiekty na ekranie wydaj si
by ü dalej
ni* s w rzeczywisto ci. Kiedy teren za samochodem za áamuje si
do w dó á, obiekty na
ekranie wydaj si
by ü bli*ej ni* s w rzeczywisto ci.
A AB
B
Wydaje się
być dalej niż
w rzeczywistości
Rzeczywiste
położenie obiektu Rzeczywiste położenie obiektu
Obiekt na ekranie
A: Odległość obiektu od samochodu wyświetlana na ekranie.
B: Rzeczywista odległość obiektu od samochodu.Obiekt na ekranieWydaje się
być bliżej niż
w rzeczy-
wistości
Podczas jazdy
Kamera cofania
4-346
Page 527 of 963
Trójwymiarowy obiekt z ty áu samochodu
Jako, *e linie odleg áo ciowe odnosz si
do p áaskiej powierzchni, odleg áo ü od
wy wietlanego na ekranie obiektu trójwymiarowego ró*ni si
od rzeczywistej odleg áo ci.
A
A
C B
CB
(Odległość rzeczywista) B>C=A
Rozpoznany dystans na ekranie A>B>C
(Ekran)
(Stan rzeczywisty)
Sprawdź, czy wokół Ciebie jest bezpiecznie
(Typ wy wietlania za pomoc linii przewidywanego kierunku jazdy samochodu)
Podczas cofania w pobli*u obiektu trójwymiarowego
Podczas cofania w pobli*u wysuni
tego na pewnej wysoko ci obiektu samochód mo*e
uderzy ü w taki obiekt, nawet je li wskazane wcze niej linie kursu na ekranie nie stykaj si
z tym obiektem. Pozycja takiego obiektu wy wietlana na ekranie jest inna ni* pozycja
w rzeczywisto ci, poniewa* wskazane uprzednio linie kursu na ekranie wy wietlane s
w oparciu o powierzchni
poziom drogi. Podczas cofania w pobli*u wysuni
tego na
pewnej wysoko ci obiektu, osobi cie sprawd( wzrokowo warunki otoczenia.
(Ekran)(Obraz rzeczywisty)
Sprawdź, czy wokół Ciebie jest bezpiecznie
Podczas jazdy
Kamera cofania
4-347
Page 528 of 963

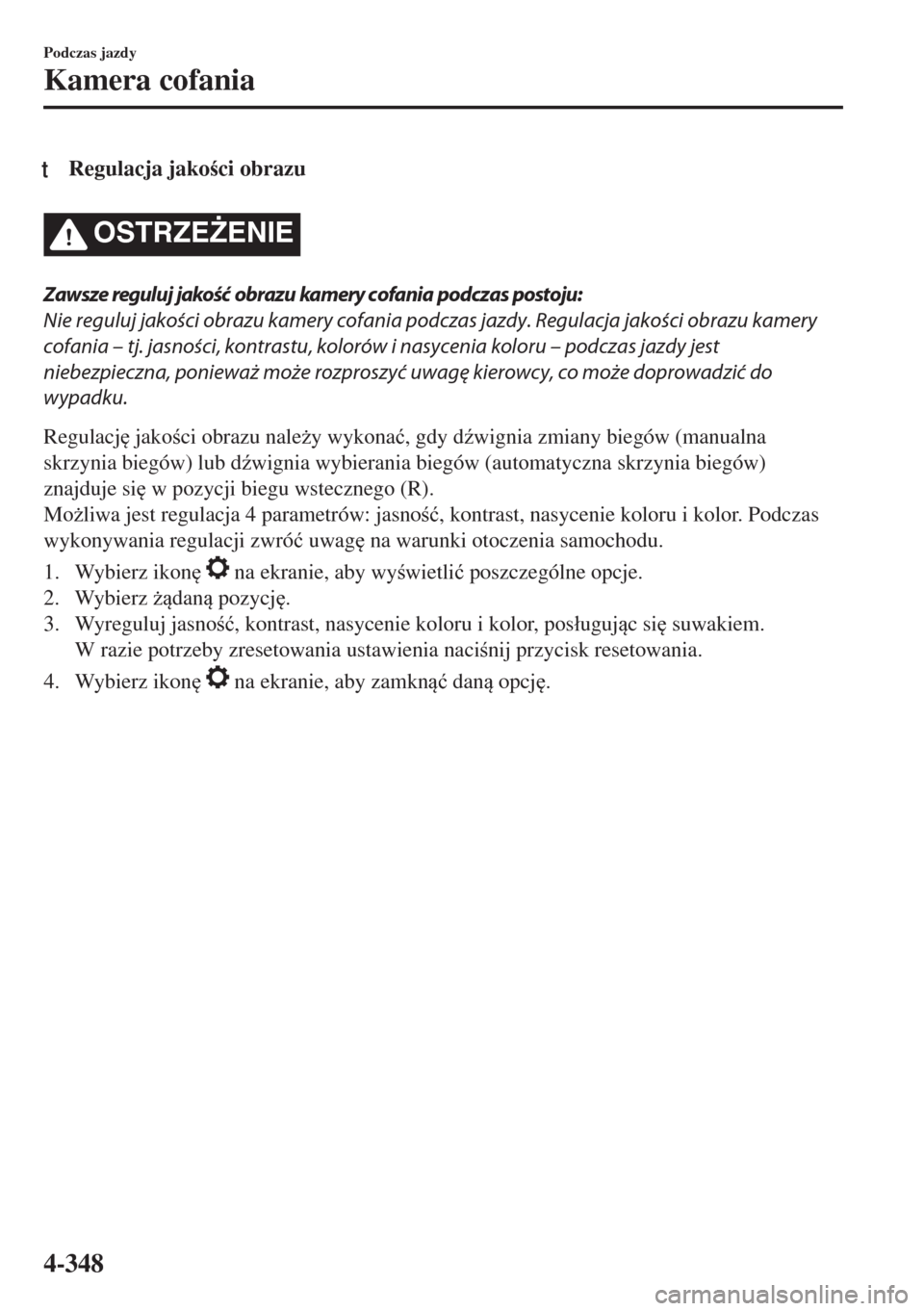

tRegulacja jako ci obrazu
OSTRZE)ENIE
Zawsze reguluj jakość obrazu kamery cofania podczas postoju:
Nie reguluj jakości obrazu kamery cofania podczas jazdy. Regulacja jakości obrazu kamery
cofania – tj. jasności, kontrastu, kolorów i nasycenia koloru – podczas jazdy jest
niebezpieczna, ponieważ może rozproszyć uwagę kierowcy, co może doprowadzić do
wypadku.
Regulacj
jako ci obrazu nale*y wykona ü, gdy d(wignia zmiany biegów (manualna
skrzynia biegów) lub d(wignia wybierania biegów (automatyczna skrzynia biegów)
znajduje si
w pozycji biegu wstecznego (R).
Mo*liwa jest regulacja 4 parametrów: jasno ü, kontrast, nasycenie koloru i kolor. Podczas
wykonywania regulacji zwró ü uwag
na warunki otoczenia samochodu.
1. Wybierz ikon
na ekranie, aby wy wietli ü poszczególne opcje.
2. Wybierz *dan pozycj
.
3. Wyreguluj jasno ü, kontrast, nasycenie koloru i kolor, pos áugujc si
suwakiem.
W razie potrzeby zresetowania ustawienia naci nij przycisk resetowania.
4. Wybierz ikon
na ekranie, aby zamkn ü dan opcj
.
Podczas jazdy
Kamera cofania
4-348
Page 529 of 963

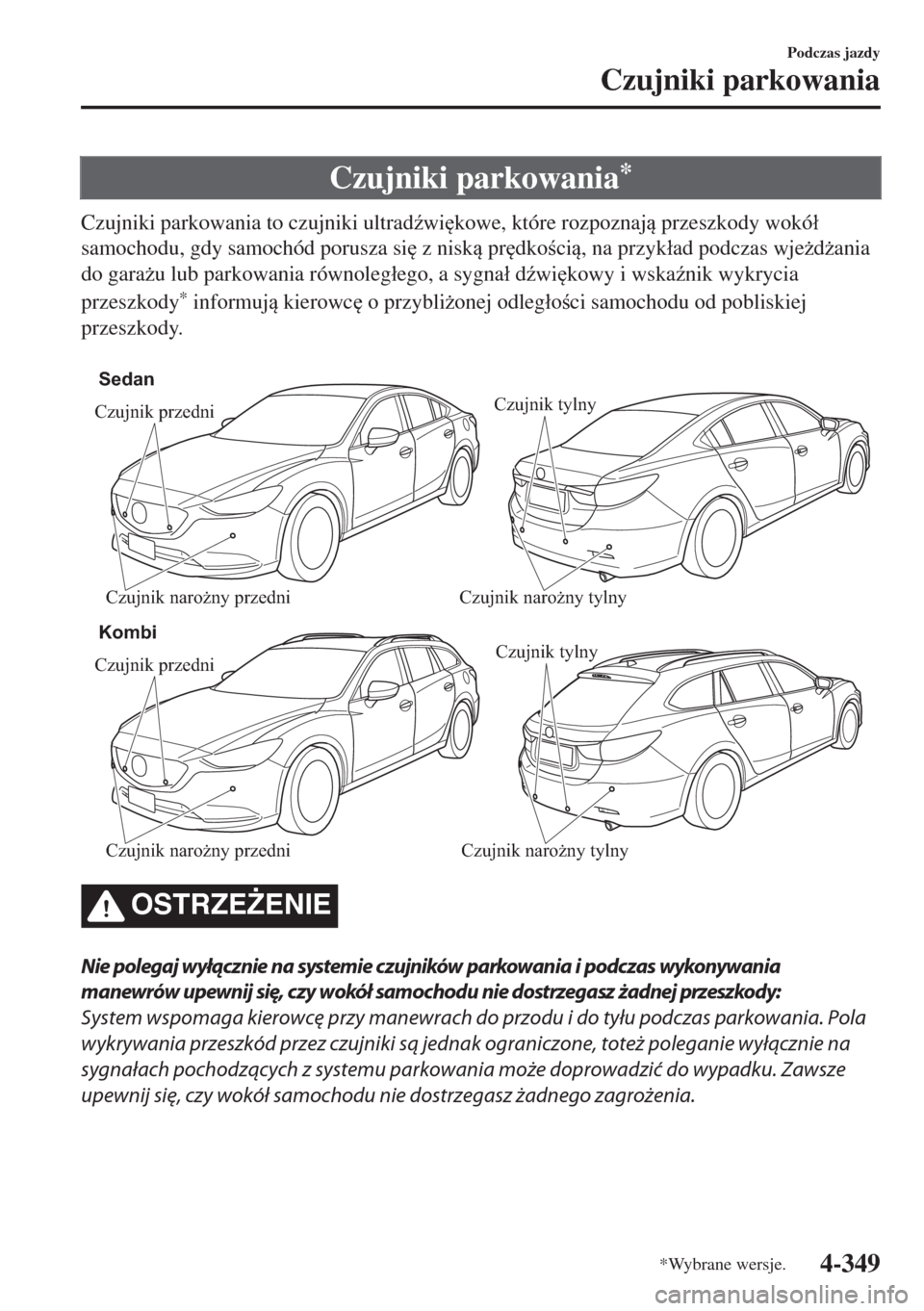

Czujniki parkowania*
Czujniki parkowania to czujniki ultrad(wi
kowe, które rozpoznaj przeszkody wokó á
samochodu, gdy samochód porusza si
z nisk pr
dko ci, na przyk áad podczas wje*d*ania
do gara*u lub parkowania równoleg áego, a sygna á d(wi
kowy i wska(nik wykrycia
przeszkody
* informuj kierowc
o przybli*onej odleg áo ci samochodu od pobliskiej
przeszkody.
Czujnik przedni
Czujnik narożny przedniCzujnik tylny
Czujnik narożny tylny
Czujnik przedni
Czujnik narożny przedniCzujnik tylny
Czujnik narożny tylny
Sedan
Kombi
OSTRZE)ENIE
Nie polegaj wyłącznie na systemie czujników parkowania i podczas wykonywania
manewrów upewnij się, czy wokół samochodu nie dostrzegasz żadnej przeszkody:
System wspomaga kierowcę przy manewrach do przodu i do tyłu podczas parkowania. Pola
wykrywania przeszkód przez czujniki są jednak ograniczone, toteż poleganie wyłącznie na
sygnałach pochodzących z systemu parkowania może doprowadzić do wypadku. Zawsze
upewnij się, czy wokół samochodu nie dostrzegasz żadnego zagrożenia.
Podczas jazdy
Czujniki parkowania
*Wybrane wersje.4-349
Page 530 of 963

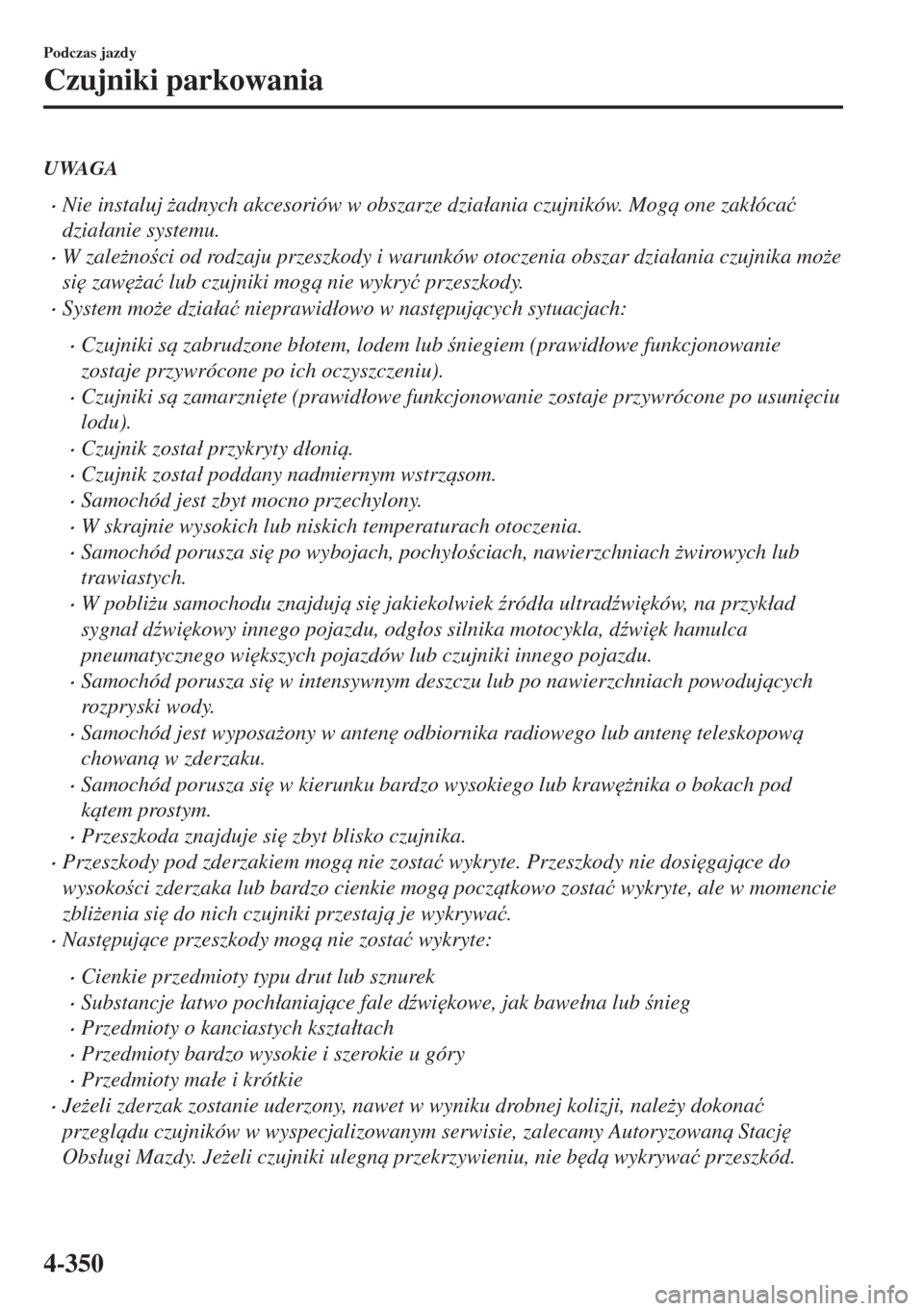

UWAGA
•Nie instaluj *adnych akcesoriów w obszarze dzia áania czujników. Mog one zak áóca ü
dzia áanie systemu.
•W zale*no ci od rodzaju przeszkody i warunków otoczenia obszar dzia áania czujnika mo*e
si
zaw
*a ü lub czujniki mog nie wykry ü przeszkody.
•System mo*e dzia áa ü nieprawid áowo w nast
pujcych sytuacjach:
•Czujniki s zabrudzone b áotem, lodem lub niegiem (prawid áowe funkcjonowanie
zostaje przywrócone po ich oczyszczeniu).
•Czujniki s zamarzni
te (prawid áowe funkcjonowanie zostaje przywrócone po usuni
ciu
lodu).
•Czujnik zosta á przykryty d áoni.
•Czujnik zosta á poddany nadmiernym wstrzsom.
•Samochód jest zbyt mocno przechylony.
•W skrajnie wysokich lub niskich temperaturach otoczenia.
•Samochód porusza si
po wybojach, pochy áo ciach, nawierzchniach *wirowych lub
trawiastych.
•W pobli*u samochodu znajduj si
jakiekolwiek (ród áa ultrad(wi
ków, na przyk áad
sygna á d(wi
kowy innego pojazdu, odg áos silnika motocykla, d(wi
k hamulca
pneumatycznego wi
kszych pojazdów lub czujniki innego pojazdu.
•Samochód porusza si
w intensywnym deszczu lub po nawierzchniach powodujcych
rozpryski wody.
•Samochód jest wyposa*ony w anten
odbiornika radiowego lub anten
teleskopow
chowan w zderzaku.
•Samochód porusza si
w kierunku bardzo wysokiego lub kraw
*nika o bokach pod
ktem prostym.
•Przeszkoda znajduje si
zbyt blisko czujnika.
•Przeszkody pod zderzakiem mog nie zosta ü wykryte. Przeszkody nie dosi
gajce do
wysoko ci zderzaka lub bardzo cienkie mog pocztkowo zosta ü wykryte, ale w momencie
zbli*enia si
do nich czujniki przestaj je wykrywa ü.
•Nast
pujce przeszkody mog nie zosta ü wykryte:
•Cienkie przedmioty typu drut lub sznurek
•Substancje áatwo poch áaniajce fale d(wi
kowe, jak bawe ána lub nieg
•Przedmioty o kanciastych kszta átach
•Przedmioty bardzo wysokie i szerokie u góry
•Przedmioty ma áe i krótkie
•Je*eli zderzak zostanie uderzony, nawet w wyniku drobnej kolizji, nale*y dokona ü
przegldu czujników w wyspecjalizowanym serwisie, zalecamy Autoryzowan Stacj
Obs áugi Mazdy. Je*eli czujniki ulegn przekrzywieniu, nie b
d wykrywa ü przeszkód.
Podczas jazdy
Czujniki parkowania
4-350
