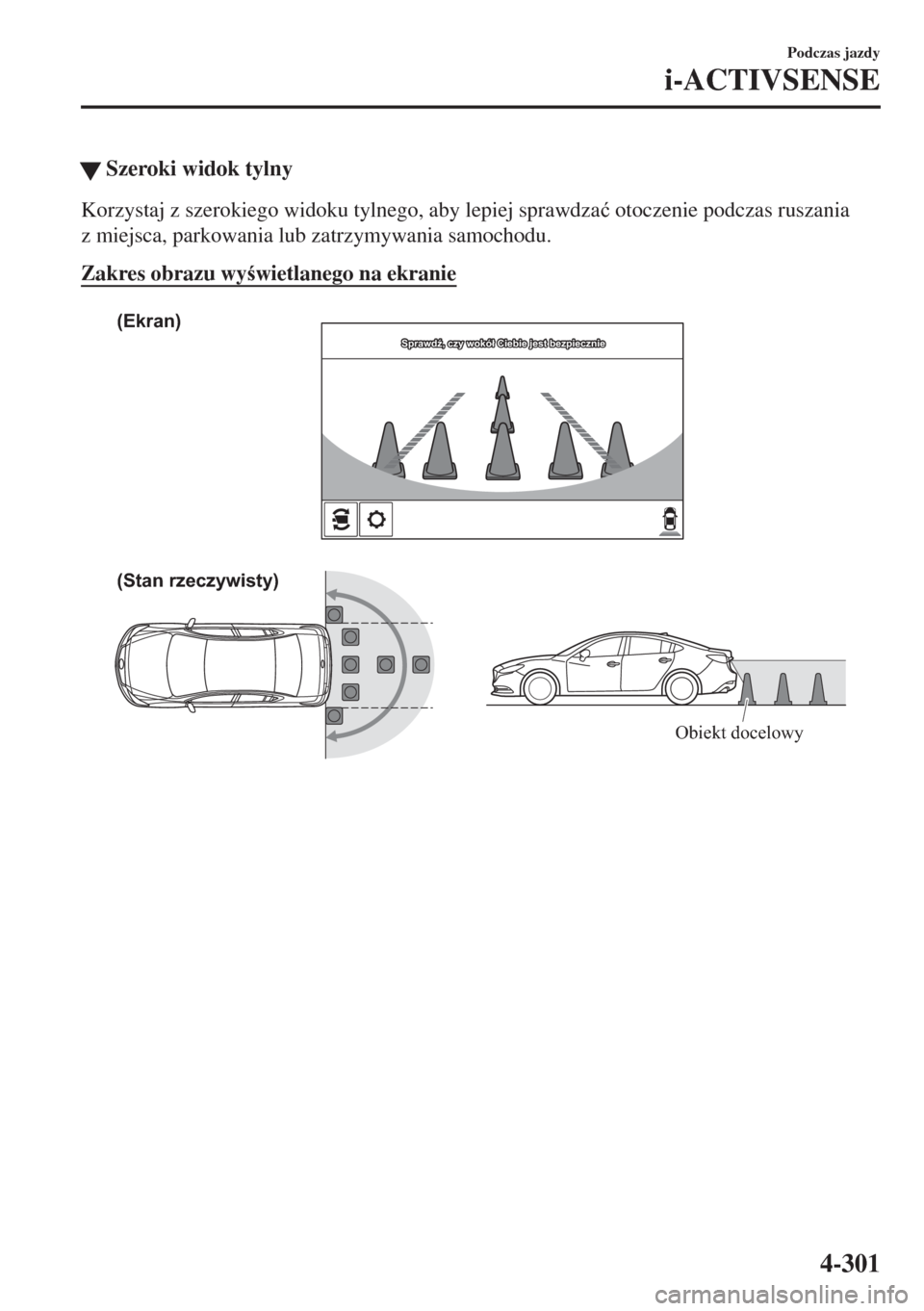

WSzeroki widok tylny
Korzystaj z szerokiego widoku tylnego, aby lepiej sprawdza ü otoczenie podczas ruszania
z miejsca, parkowania lub zatrzymywania samochodu.
Zakres obrazu wy wietlanego na ekranie
(Stan rzeczywisty) (Ekran)
Obiekt docelowy
Sprawdź, czy wokół Ciebie jest bezpiecznieSprawdź, czy wokół Ciebie jest bezpiecznie
Podczas jazdy
i-ACTIVSENSE
4-301
Page 482 of 963

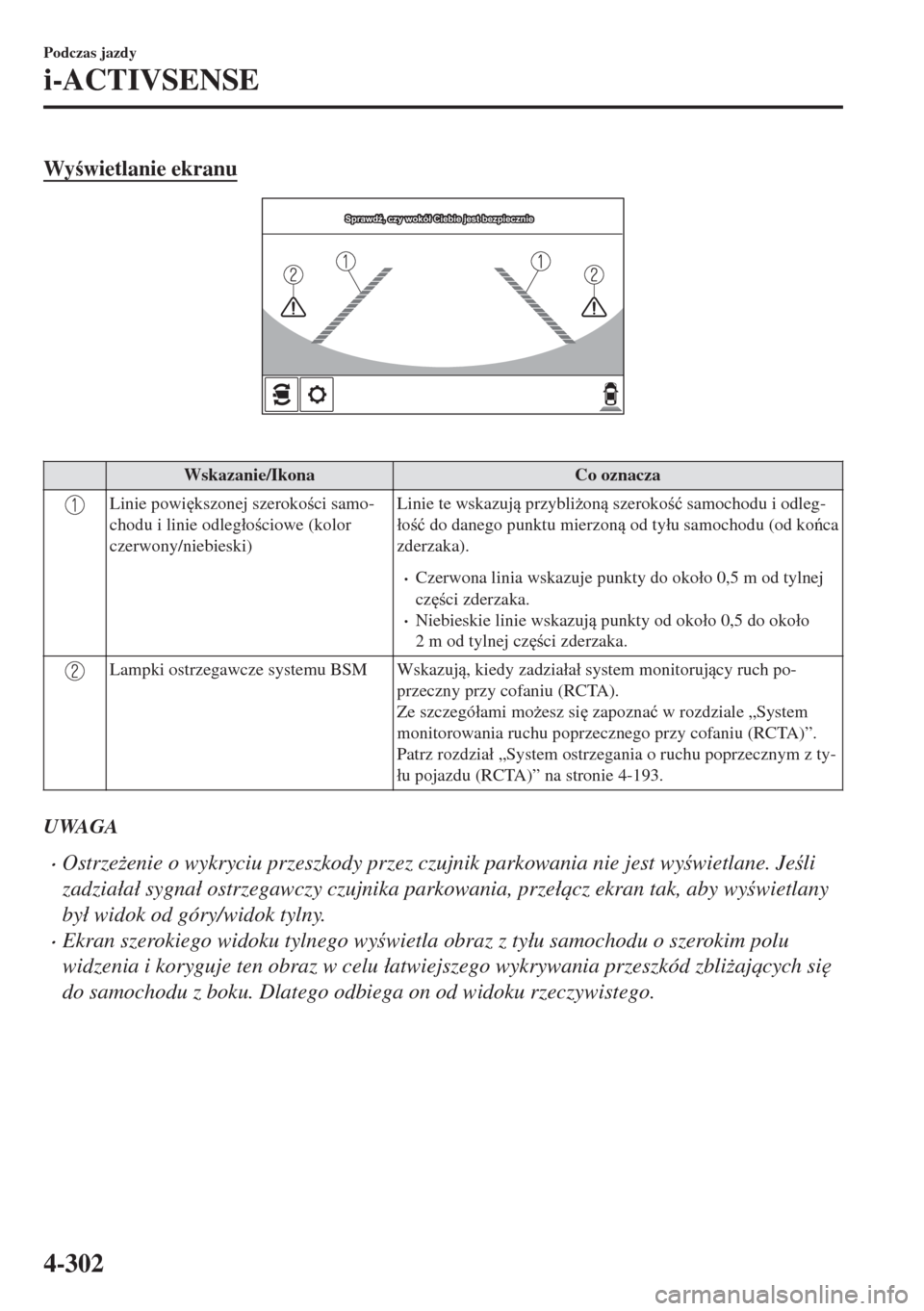

Wy wietlanie ekranu
Sprawdź, czy wokół Ciebie jest bezpiecznieSprawdź, czy wokół Ciebie jest bezpiecznieSprawdź, czy wokół Ciebie jest bezpiecznie
Wskazanie/Ikona Co oznacza
Linie powi
kszonej szeroko ci samo-
chodu i linie odleg áo ciowe (kolor
czerwony/niebieski)Linie te wskazuj przybli*on szeroko ü samochodu i odleg-
áo ü do danego punktu mierzon od ty áu samochodu (od koca
zderzaka).
•Czerwona linia wskazuje punkty do oko áo 0,5 m od tylnej
cz
ci zderzaka.
•Niebieskie linie wskazuj punkty od oko áo 0,5 do oko áo
2 m od tylnej cz
ci zderzaka.
Lampki ostrzegawcze systemu BSM Wskazuj, kiedy zadzia áa á system monitorujcy ruch po-
przeczny przy cofaniu (RCTA).
Ze szczegó áami mo*esz si
zapozna ü w rozdziale „System
monitorowania ruchu poprzecznego przy cofaniu (RCTA)”.
Patrz rozdzia á „System ostrzegania o ruchu poprzecznym z ty-
áu pojazdu (RCTA)” na stronie 4-193.
UWAGA
•Ostrze*enie o wykryciu przeszkody przez czujnik parkowania nie jest wy wietlane. Je li
zadzia áa á sygna á ostrzegawczy czujnika parkowania, prze ácz ekran tak, aby wy wietlany
by á widok od góry/widok tylny.
•Ekran szerokiego widoku tylnego wy wietla obraz z ty áu samochodu o szerokim polu
widzenia i koryguje ten obraz w celu áatwiejszego wykrywania przeszkód zbli*ajcych si
do samochodu z boku. Dlatego odbiega on od widoku rzeczywistego.
Podczas jazdy
i-ACTIVSENSE
4-302
Page 483 of 963
WMargines b á
du pomi
dzy nawierzchni drogow widoczn na ekranie
a nawierzchni rzeczywist
Mo*e istnie ü pewien margines b á
du odleg áo ci pomi
dzy nawierzchni drogow
pojawiajc si
na ekranie a nawierzchni drogow w rzeczywisto ci. Taki margines b á
du
w postrzeganej odleg áo ci mo*e doprowadzi ü do wypadku, dlatego zapami
taj w jakich
przypadkach mo*e doj ü do ró*nic mi
dzy wy wietlanym obrazem a stanem rzeczywistym.

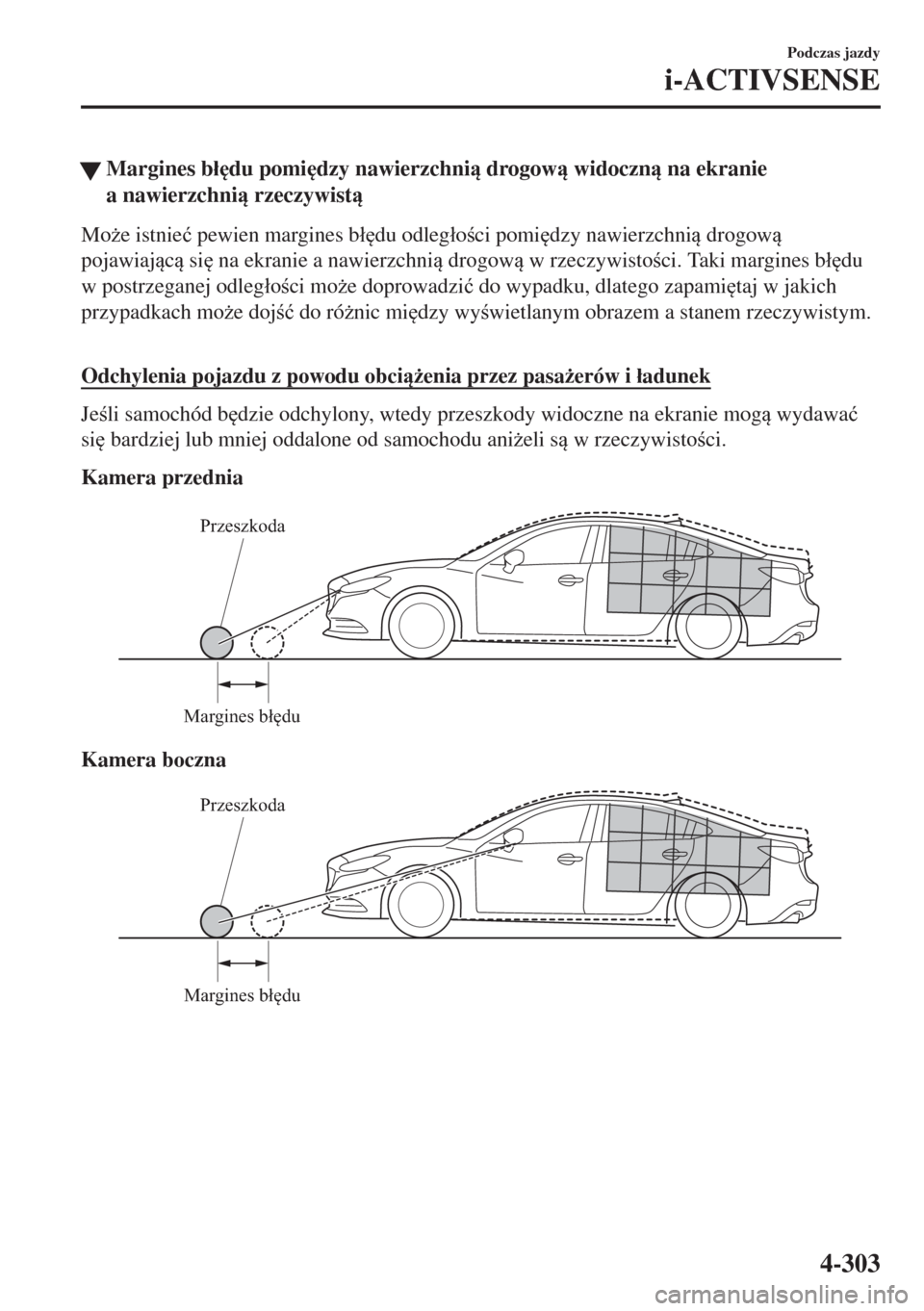

Odchylenia pojazdu z powodu obci*enia przez pasa*erów i áadunek
Je li samochód b
dzie odchylony, wtedy przeszkody widoczne na ekranie mog wydawa ü
si
bardziej lub mniej oddalone od samochodu ani*eli s w rzeczywisto ci.
Kamera przednia
Przeszkoda
Margines błędu
Kamera boczna
Przeszkoda
Margines błędu
Podczas jazdy
i-ACTIVSENSE
4-303
Page 484 of 963
Kamera tylna
PrzeszkodaMargines błędu
Kiedy za lub przed samochodem teren si
za áamuje
Kiedy teren za lub przed samochodem za áamuje si
do góry lub w dó á, wtedy przeszkody
widoczne na ekranie mog wydawa ü si
bardziej lub mniej oddalone od samochodu ani*eli
s w rzeczywisto ci.
Kamera przednia
Rzeczywista przeszkoda
Rzeczywista przeszkoda
A: Odległość od przeszkody wyświetlana na ekranie
B: Rzeczywista odległość przeszkody od samochoduPrzeszkoda widoczna na ekraniePrzeszkoda widoczna
na ekranie Wydaje się być dalej
niż w rzeczywistościWydaje się być bliżej
niż w rzeczywistości
A
A
BB
Podczas jazdy
i-ACTIVSENSE
4-304
Page 485 of 963

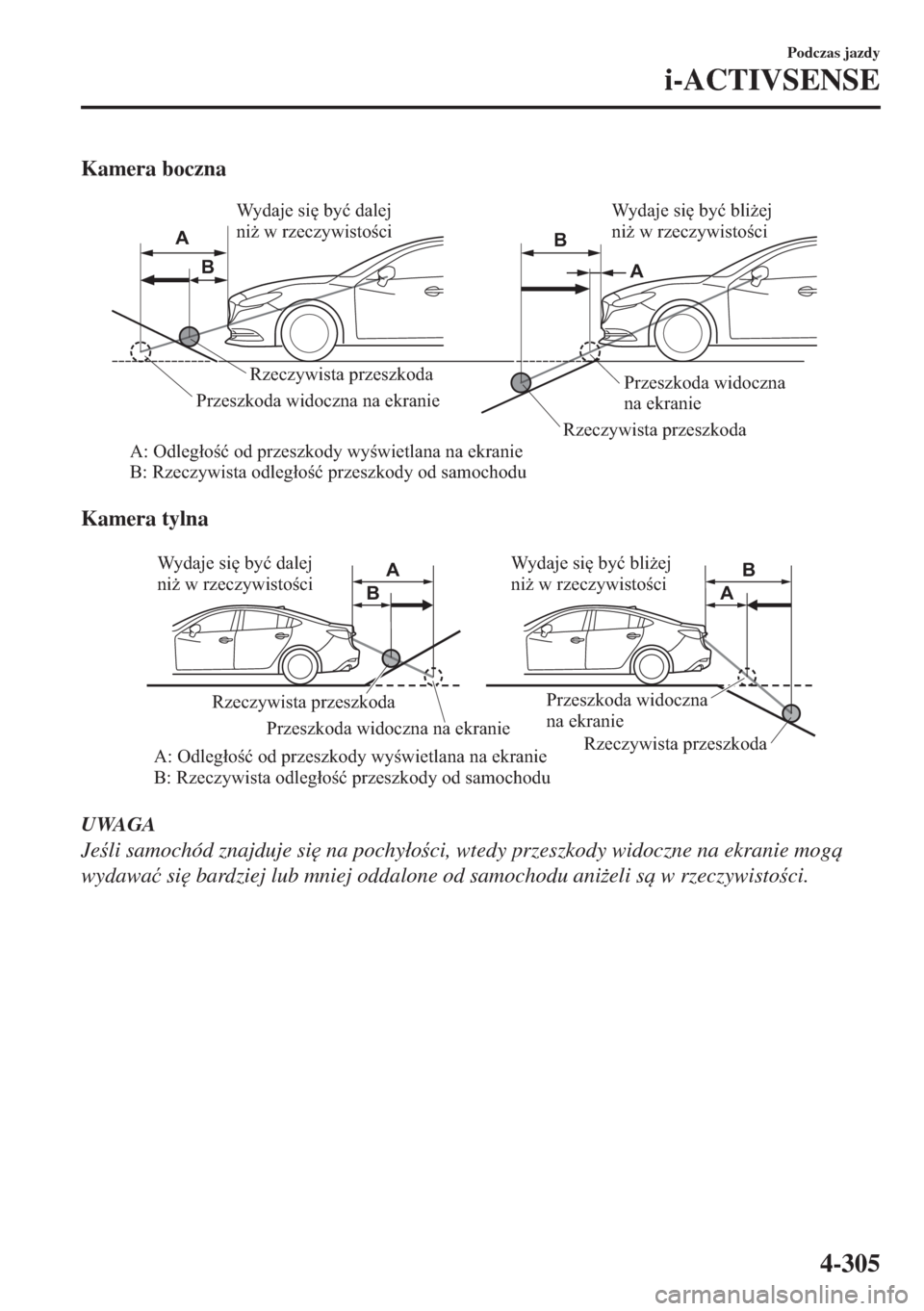

Kamera boczna
Rzeczywista przeszkoda
Rzeczywista przeszkoda
A: Odległość od przeszkody wyświetlana na ekranie
B: Rzeczywista odległość przeszkody od samochoduPrzeszkoda widoczna na ekraniePrzeszkoda widoczna
na ekranie Wydaje się być dalej
niż w rzeczywistościWydaje się być bliżej
niż w rzeczywistości
A
A BB
Kamera tylna
Rzeczywista przeszkoda
Rzeczywista przeszkoda
A: Odległość od przeszkody wyświetlana na ekranie
B: Rzeczywista odległość przeszkody od samochoduPrzeszkoda widoczna na ekraniePrzeszkoda widoczna
na ekranie Wydaje się być dalej
niż w rzeczywistościWydaje się być bliżej
niż w rzeczywistości A
A BB
UWAGA
Je li samochód znajduje si
na pochy áo ci, wtedy przeszkody widoczne na ekranie mog
wydawa ü si
bardziej lub mniej oddalone od samochodu ani*eli s w rzeczywisto ci.
Podczas jazdy
i-ACTIVSENSE
4-305
Page 486 of 963

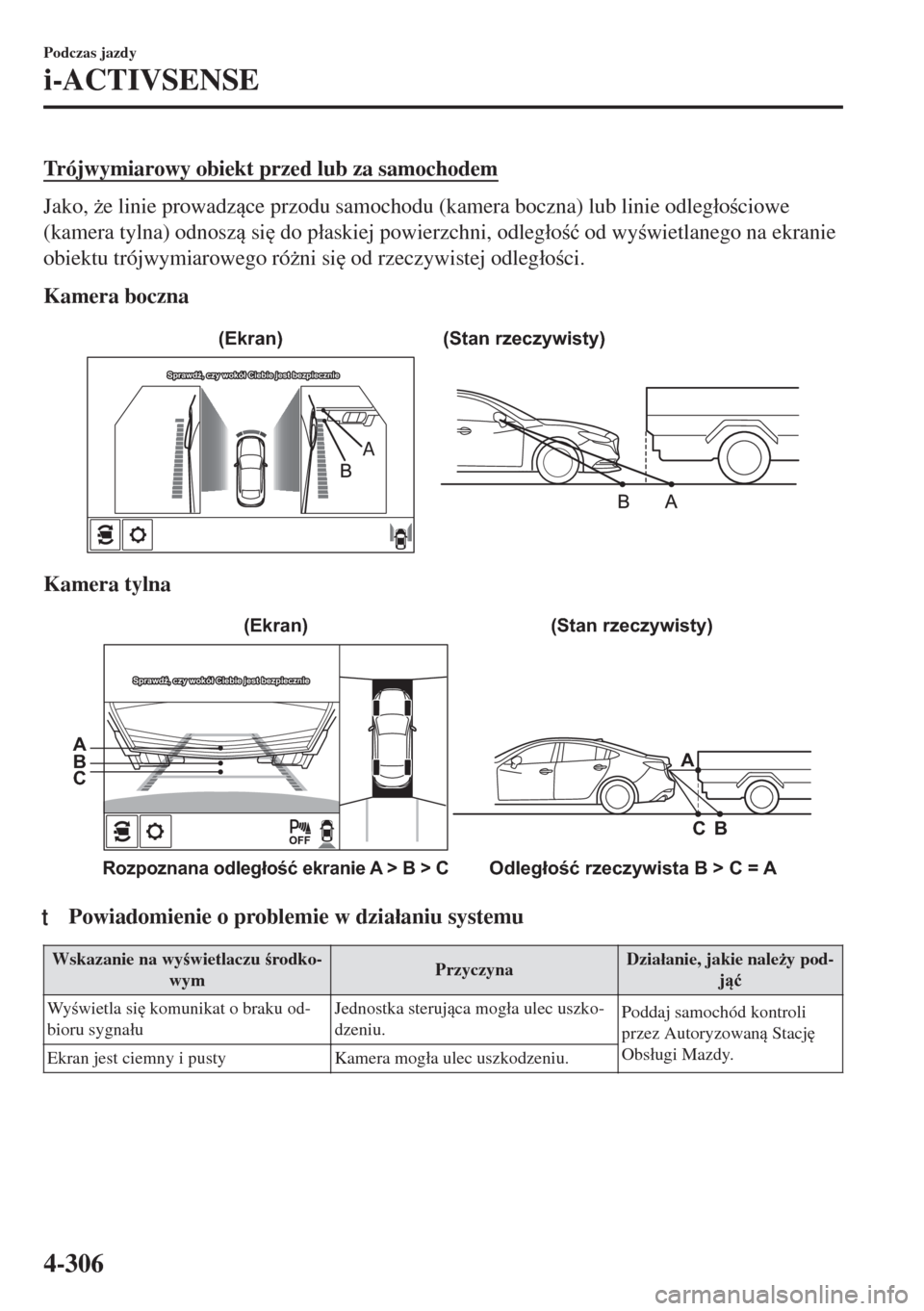

Trójwymiarowy obiekt przed lub za samochodem
Jako, *e linie prowadzce przodu samochodu (kamera boczna) lub linie odleg áo ciowe
(kamera tylna) odnosz si
do p áaskiej powierzchni, odleg áo ü od wy wietlanego na ekranie
obiektu trójwymiarowego ró*ni si
od rzeczywistej odleg áo ci.
Kamera boczna
(Stan rzeczywisty) (Ekran)
Sprawdź, czy wokół Ciebie jest bezpiecznieSprawdź, czy wokół Ciebie jest bezpiecznieSprawdź, czy wokół Ciebie jest bezpiecznie
Kamera tylna
(Stan rzeczywisty)
Rozpoznana odległość ekranie A > B > COdległość rzeczywista B > C = AA A
B B
C C(Ekran)
Sprawdź, czy wokół Ciebie jest bezpiecznieSprawdź, czy wokół Ciebie jest bezpiecznieSprawdź, czy wokół Ciebie jest bezpiecznie
ttPowiadomienie o problemie w dzia áaniu systemu
Wskazanie na wy wietlaczu rodko-
wymPrzyczynaDzia áanie, jakie nale*y pod-
j ü
Wy wietla si
komunikat o braku od-
bioru sygna áuJednostka sterujca mog áa ulec uszko-
dzeniu.Poddaj samochód kontroli
przez Autoryzowan Stacj
Obs áugi Mazdy.
Ekran jest ciemny i pusty Kamera mog áa ulec uszkodzeniu.
Podczas jazdy
i-ACTIVSENSE
4-306
Page 487 of 963

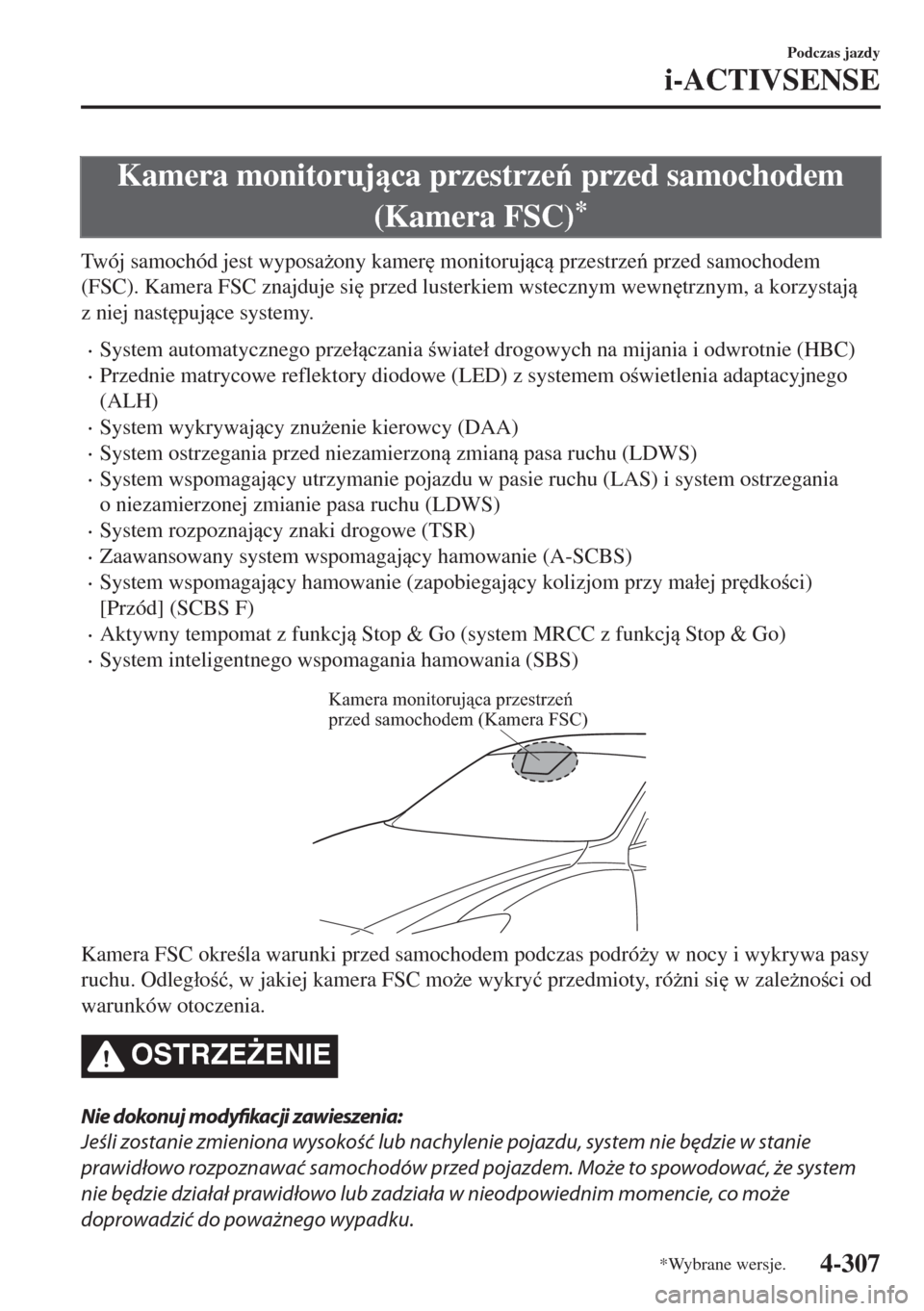

Kamera monitorujca przestrze przed samochodem
(Kamera FSC)
*
Twój samochód jest wyposa*ony kamer
monitorujc przestrze przed samochodem
(FSC). Kamera FSC znajduje si
przed lusterkiem wstecznym wewn
trznym, a korzystaj
z niej nast
pujce systemy.
•System automatycznego prze áczania wiate á drogowych na mijania i odwrotnie (HBC)
•Przednie matrycowe reflektory diodowe (LED) z systemem o wietlenia adaptacyjnego
(ALH)
•System wykrywajcy znu*enie kierowcy (DAA)
•System ostrzegania przed niezamierzon zmian pasa ruchu (LDWS)
•System wspomagajcy utrzymanie pojazdu w pasie ruchu (LAS) i system ostrzegania
o niezamierzonej zmianie pasa ruchu (LDWS)
•System rozpoznajcy znaki drogowe (TSR)
•Zaawansowany system wspomagajcy hamowanie (A-SCBS)
•System wspomagajcy hamowanie (zapobiegajcy kolizjom przy ma áej pr
dko ci)
[Przód] (SCBS F)
•Aktywny tempomat z funkcj Stop & Go (system MRCC z funkcj Stop & Go)
•System inteligentnego wspomagania hamowania (SBS)
Kamera monitorująca przestrzeń
przed samochodem (Kamera FSC)
Kamera FSC okre la warunki przed samochodem podczas podró*y w nocy i wykrywa pasy
ruchu. Odleg áo ü, w jakiej kamera FSC mo*e wykry ü przedmioty, ró*ni si
w zale*no ci od
warunków otoczenia.
OSTRZE)ENIE
Nie dokonuj modyfikacji zawieszenia:
Jeśli zostanie zmieniona wysokość lub nachylenie pojazdu, system nie będzie w stanie
prawidłowo rozpoznawać samochodów przed pojazdem. Może to spowodować, że system
nie będzie działał prawidłowo lub zadziała w nieodpowiednim momencie, co może
doprowadzić do poważnego wypadku.
Podczas jazdy
i-ACTIVSENSE
*Wybrane wersje.4-307
Page 488 of 963

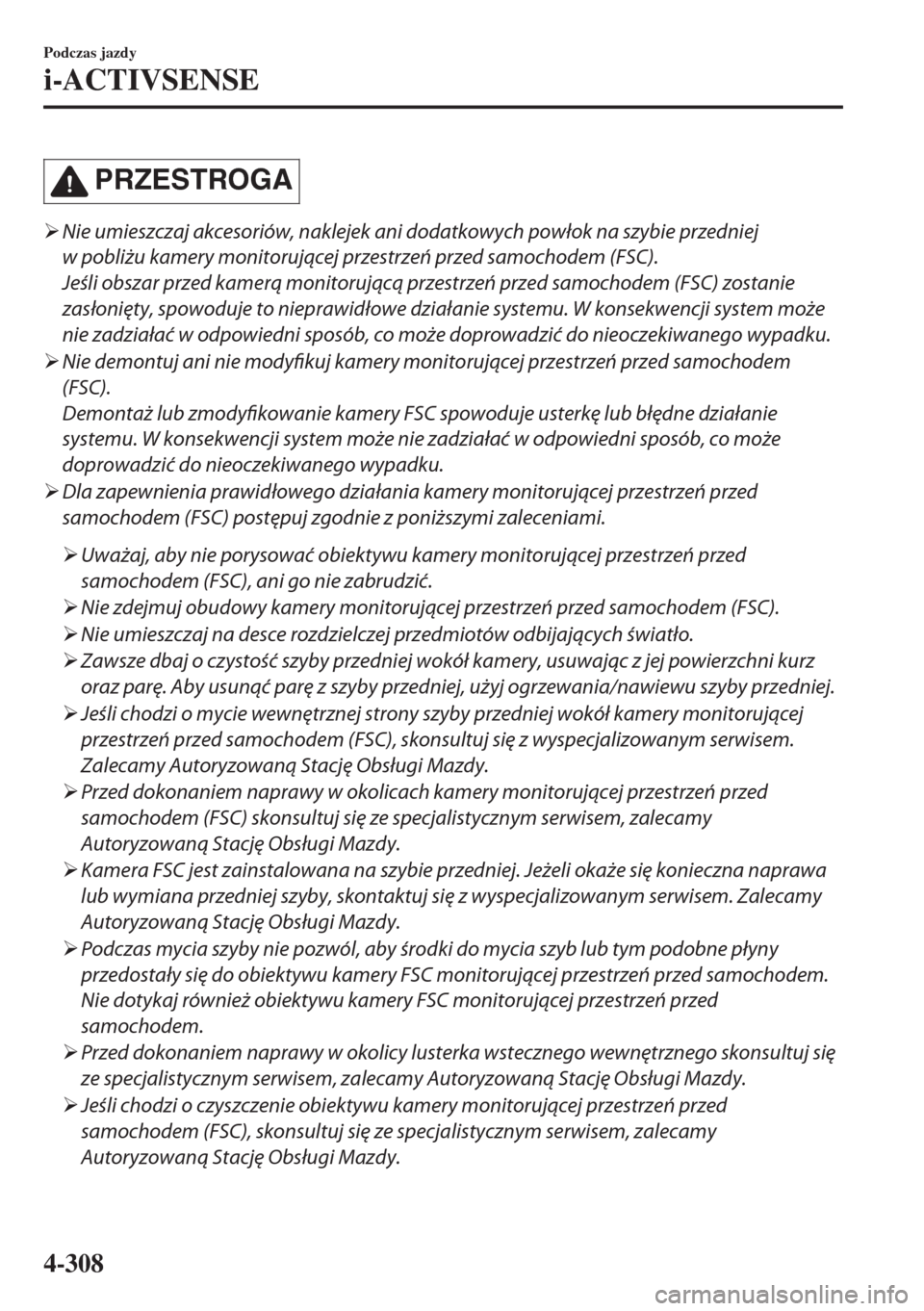

PRZESTROGA
¾Nie umieszczaj akcesoriów, naklejek ani dodatkowych powłok na szybie przedniej
w pobliżu kamery monitorującej przestrzeń przed samochodem (FSC).
Jeśli obszar przed kamerą monitorującą przestrzeń przed samochodem (FSC) zostanie
zasłonięty, spowoduje to nieprawidłowe działanie systemu. W konsekwencji system może
nie zadziałać w odpowiedni sposób, co może doprowadzić do nieoczekiwanego wypadku.
¾Nie demontuj ani nie modyfikuj kamery monitorującej przestrzeń przed samochodem
(FSC).
Demontaż lub zmodyfikowanie kamery FSC spowoduje usterkę lub błędne działanie
systemu. W konsekwencji system może nie zadziałać w odpowiedni sposób, co może
doprowadzić do nieoczekiwanego wypadku.
¾Dla zapewnienia prawidłowego działania kamery monitorującej przestrzeń przed
samochodem (FSC) postępuj zgodnie z poniższymi zaleceniami.
¾Uważaj, aby nie porysować obiektywu kamery monitorującej przestrzeń przed
samochodem (FSC), ani go nie zabrudzić.
¾Nie zdejmuj obudowy kamery monitorującej przestrzeń przed samochodem (FSC).
¾Nie umieszczaj na desce rozdzielczej przedmiotów odbijających światło.
¾Zawsze dbaj o czystość szyby przedniej wokół kamery, usuwając z jej powierzchni kurz
oraz parę. Aby usunąć parę z szyby przedniej, użyj ogrzewania/nawiewu szyby przedniej.
¾Jeśli chodzi o mycie wewnętrznej strony szyby przedniej wokół kamery monitorującej
przestrzeń przed samochodem (FSC), skonsultuj się z wyspecjalizowanym serwisem.
Zalecamy Autoryzowaną Stację Obsługi Mazdy.
¾Przed dokonaniem naprawy w okolicach kamery monitorującej przestrzeń przed
samochodem (FSC) skonsultuj się ze specjalistycznym serwisem, zalecamy
Autoryzowaną Stację Obsługi Mazdy.
¾Kamera FSC jest zainstalowana na szybie przedniej. Jeżeli okaże się konieczna naprawa
lub wymiana przedniej szyby, skontaktuj się z wyspecjalizowanym serwisem. Zalecamy
Autoryzowaną Stację Obsługi Mazdy.
¾Podczas mycia szyby nie pozwól, aby środki do mycia szyb lub tym podobne płyny
przedostały się do obiektywu kamery FSC monitorującej przestrzeń przed samochodem.
Nie dotykaj również obiektywu kamery FSC monitorującej przestrzeń przed
samochodem.
¾Przed dokonaniem naprawy w okolicy lusterka wstecznego wewnętrznego skonsultuj się
ze specjalistycznym serwisem, zalecamy Autoryzowaną Stację Obsługi Mazdy.
¾Jeśli chodzi o czyszczenie obiektywu kamery monitorującej przestrzeń przed
samochodem (FSC), skonsultuj się ze specjalistycznym serwisem, zalecamy
Autoryzowaną Stację Obsługi Mazdy.
Podczas jazdy
i-ACTIVSENSE
4-308
Page 489 of 963

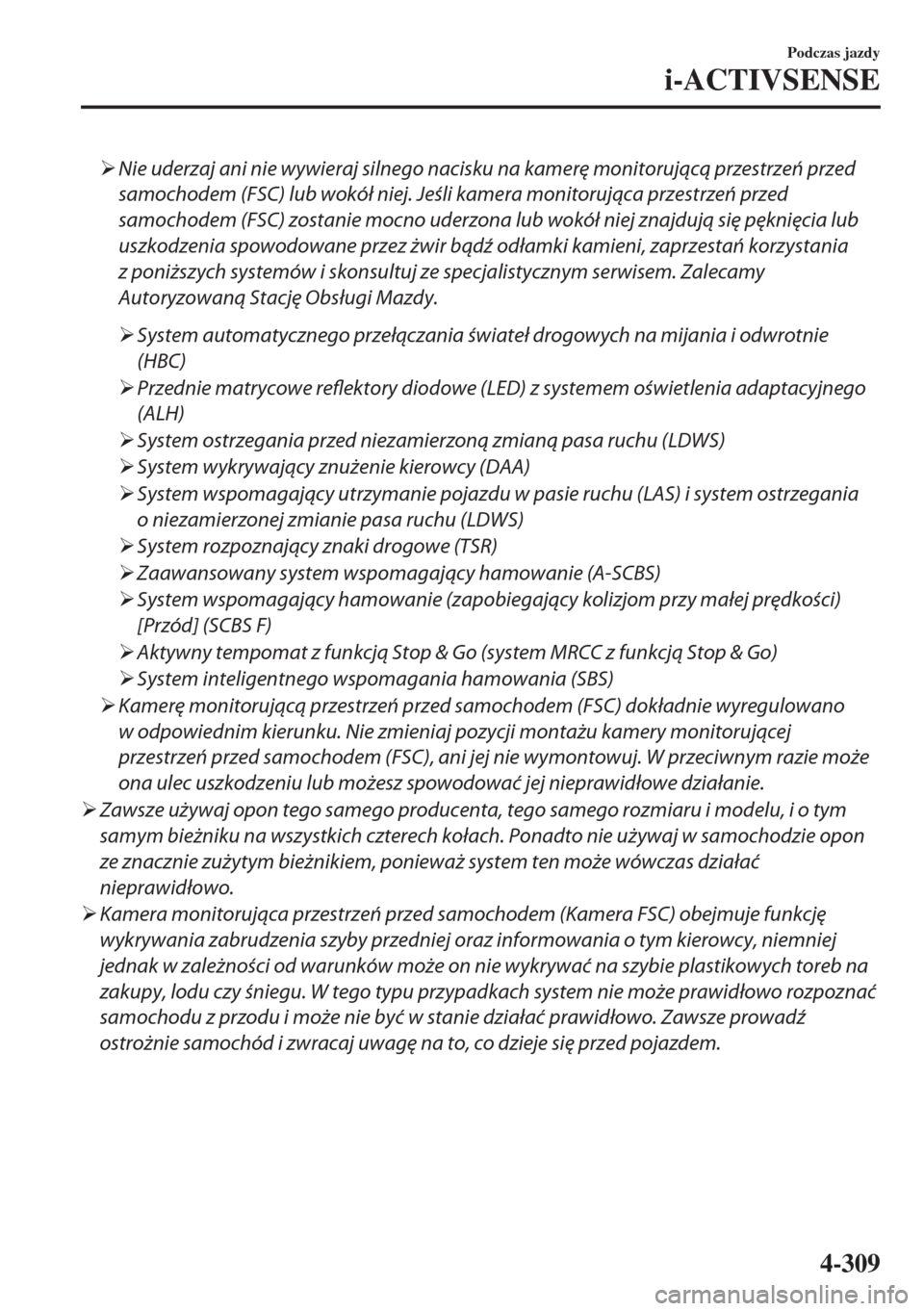

¾Nie uderzaj ani nie wywieraj silnego nacisku na kamerę monitorującą przestrzeń przed
samochodem (FSC) lub wokół niej. Jeśli kamera monitorująca przestrzeń przed
samochodem (FSC) zostanie mocno uderzona lub wokół niej znajdują się pęknięcia lub
uszkodzenia spowodowane przez żwir bądź odłamki kamieni, zaprzestań korzystania
z poniższych systemów i skonsultuj ze specjalistycznym serwisem. Zalecamy
Autoryzowaną Stację Obsługi Mazdy.
¾System automatycznego przełączania świateł drogowych na mijania i odwrotnie
(HBC)
¾Przednie matrycowe reflektory diodowe (LED) z systemem oświetlenia adaptacyjnego
(ALH)
¾System ostrzegania przed niezamierzoną zmianą pasa ruchu (LDWS)
¾System wykrywający znużenie kierowcy (DAA)
¾System wspomagający utrzymanie pojazdu w pasie ruchu (LAS) i system ostrzegania
o niezamierzonej zmianie pasa ruchu (LDWS)
¾System rozpoznający znaki drogowe (TSR)
¾Zaawansowany system wspomagający hamowanie (A-SCBS)
¾System wspomagający hamowanie (zapobiegający kolizjom przy małej prędkości)
[Przód] (SCBS F)
¾Aktywny tempomat z funkcją Stop & Go (system MRCC z funkcją Stop & Go)
¾System inteligentnego wspomagania hamowania (SBS)
¾Kamerę monitorującą przestrzeń przed samochodem (FSC) dokładnie wyregulowano
w odpowiednim kierunku. Nie zmieniaj pozycji montażu kamery monitorującej
przestrzeń przed samochodem (FSC), ani jej nie wymontowuj. W przeciwnym razie może
ona ulec uszkodzeniu lub możesz spowodować jej nieprawidłowe działanie.
¾Zawsze używaj opon tego samego producenta, tego samego rozmiaru i modelu, i o tym
samym bieżniku na wszystkich czterech kołach. Ponadto nie używaj w samochodzie opon
ze znacznie zużytym bieżnikiem, ponieważ system ten może wówczas działać
nieprawidłowo.
¾Kamera monitorująca przestrzeń przed samochodem (Kamera FSC) obejmuje funkcję
wykrywania zabrudzenia szyby przedniej oraz informowania o tym kierowcy, niemniej
jednak w zależności od warunków może on nie wykrywać na szybie plastikowych toreb na
zakupy, lodu czy śniegu. W tego typu przypadkach system nie może prawidłowo rozpoznać
samochodu z przodu i może nie być w stanie działać prawidłowo. Zawsze prowadź
ostrożnie samochód i zwracaj uwagę na to, co dzieje się przed pojazdem.
Podczas jazdy
i-ACTIVSENSE
4-309
Page 490 of 963

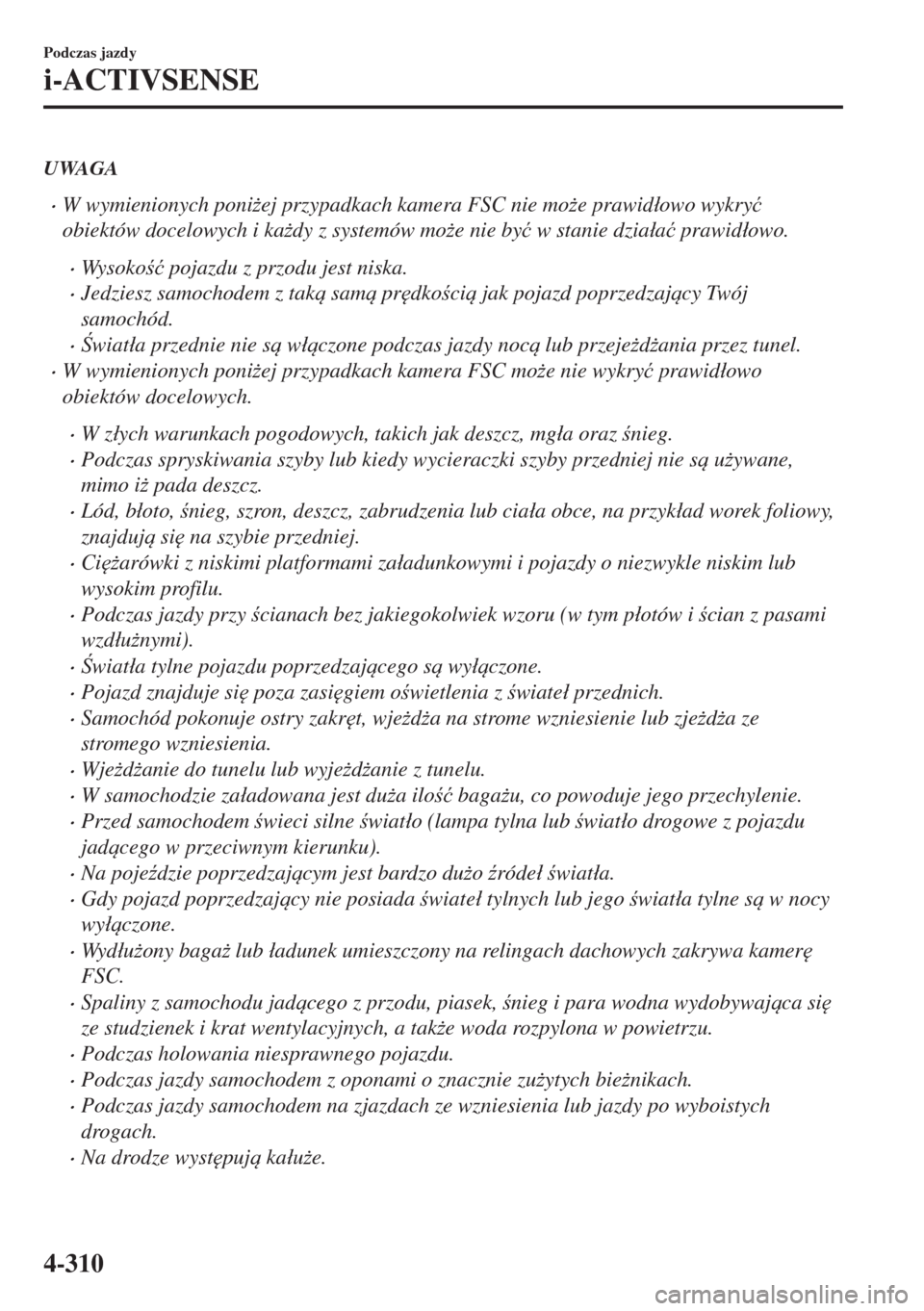

UWAGA
•W wymienionych poni*ej przypadkach kamera FSC nie mo*e prawid áowo wykry ü
obiektów docelowych i ka*dy z systemów mo*e nie by ü w stanie dzia áa ü prawid áowo.
•Wy s o k o ü pojazdu z przodu jest niska.
•Jedziesz samochodem z tak sam pr
dko ci jak pojazd poprzedzajcy Twój
samochód.
• wiat áa przednie nie s w áczone podczas jazdy noc lub przeje*d*ania przez tunel.
•W wymienionych poni*ej przypadkach kamera FSC mo*e nie wykry ü prawid áowo
obiektów docelowych.
•W z áych warunkach pogodowych, takich jak deszcz, mg áa oraz nieg.
•Podczas spryskiwania szyby lub kiedy wycieraczki szyby przedniej nie s u*ywane,
mimo i* pada deszcz.
•Lód, b áoto, nieg, szron, deszcz, zabrudzenia lub cia áa obce, na przyk áad worek foliowy,
znajduj si
na szybie przedniej.
•Ci
*arówki z niskimi platformami za áadunkowymi i pojazdy o niezwykle niskim lub
wysokim profilu.
•Podczas jazdy przy cianach bez jakiegokolwiek wzoru (w tym p áotów i cian z pasami
wzd áu*nymi).
• wiat áa tylne pojazdu poprzedzajcego s wy áczone.
•Pojazd znajduje si
poza zasi
giem o wietlenia z wiate á przednich.
•Samochód pokonuje ostry zakr
t, wje*d*a na strome wzniesienie lub zje*d*a ze
stromego wzniesienia.
•Wje*d*anie do tunelu lub wyje*d*anie z tunelu.
•W samochodzie za áadowana jest du*a ilo ü baga*u, co powoduje jego przechylenie.
•Przed samochodem wieci silne wiat áo (lampa tylna lub wiat áo drogowe z pojazdu
jadcego w przeciwnym kierunku).
•Na poje(dzie poprzedzajcym jest bardzo du*o (róde á wiat áa.
•Gdy pojazd poprzedzajcy nie posiada wiate á tylnych lub jego wiat áa tylne s w nocy
wy áczone.
•Wy d áu*ony baga* lub áadunek umieszczony na relingach dachowych zakrywa kamer
FSC.
•Spaliny z samochodu jadcego z przodu, piasek, nieg i para wodna wydobywajca si
ze studzienek i krat wentylacyjnych, a tak*e woda rozpylona w powietrzu.
•Podczas holowania niesprawnego pojazdu.
•Podczas jazdy samochodem z oponami o znacznie zu*ytych bie*nikach.
•Podczas jazdy samochodem na zjazdach ze wzniesienia lub jazdy po wyboistych
drogach.
•Na drodze wyst
puj ka áu*e.
Podczas jazdy
i-ACTIVSENSE
4-310
