(Europæisk model)
(Undtagen europæisk model)
4YPE!
4YPE"
Dataene kan nulstilles ved at holde
INFO-kontakten inde i mere end 1,5
sekunder.
Når der trykkes på INFO-kontakten,
vises - - - L/100 km eller - - - km/L i cirka
ét minut, før brændstoføkonomien
genberegnes og vises.
Tilstand for aktuel brændstoføkonomi
Displayet viser den aktuelle
brændstoføkonomi ved at beregne
brændstofforbruget og den tilbagelagte
afstand.

Den aktuelle brændstoføkonomi beregnes
og vises hvert 2. sekund.

(Europæisk model)
(Undtagen europæisk model)
4YPE!
4YPE"
AKTUEL
l/100 km
km/l
Når hastigheden er sænket til ca. 5 km/t,
vises - - - L/100 km eller - - - km/l.
tHastighedsalarm*
Displayet viser den aktuelle indstilling for
bilens hastighedsalarm. Du kan ændre den
hastighed, alarmen skal udløses ved.
BEMÆRK
Når visningen af bilens hastighedsalarm
aktiveres, lyder der samtidig et bip.
Bilens hastighedsalarm kan indstilles vha.
midterdisplayet.
BEMÆRK
Hastighedsalarmen skal altid indstilles i
henhold til de trafikregler og fartgrænser,
der gælder i det land/den by, bilen kører i.
Du skal desuden altid selv kontrollere
bilens hastighed ved hjælp af
speedometeret.
Under kørsel
Instrumentpanel og display
*Visse modeller.4-73

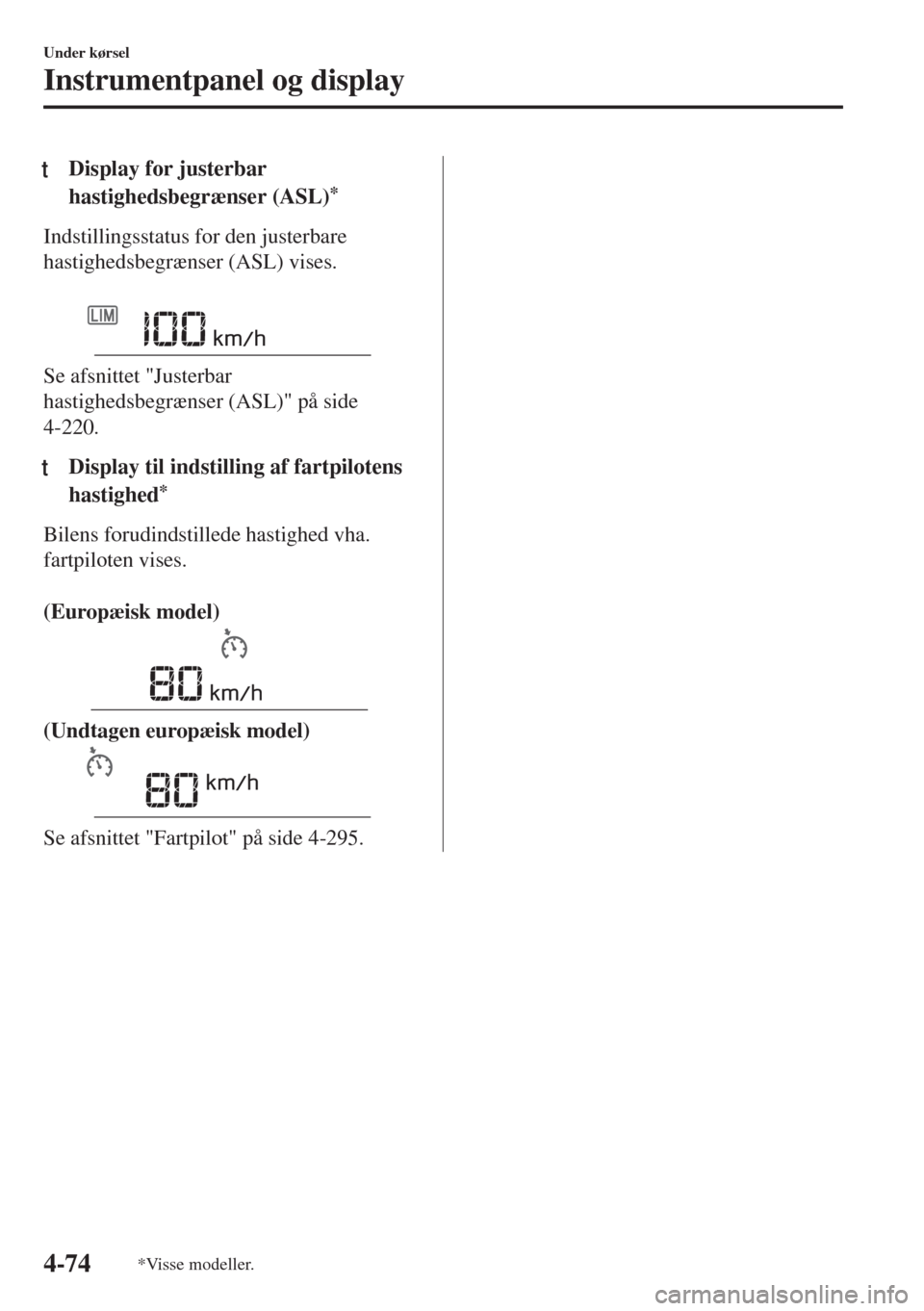

tDisplay for justerbar
hastighedsbegrænser (ASL)
*
Indstillingsstatus for den justerbare
hastighedsbegrænser (ASL) vises.

Se afsnittet "Justerbar
hastighedsbegrænser (ASL)" på side
4-220.
tDisplay til indstilling af fartpilotens
hastighed
*
Bilens forudindstillede hastighed vha.
fartpiloten vises.

(Europæisk model)
(Undtagen europæisk model)
Se afsnittet "Fartpilot" på side 4-295.
Under kørsel
Instrumentpanel og display
4-74*Visse modeller.

tAdvarselsindikation/advarselslamper
Disse lamper tændes eller blinker for at give brugeren besked om systemets driftsstatus eller
om evt. systemfejl.
Signal Advarsel Side
Advarselslampe for bremsesystem*17-45
Advarselslampe for ABS-systemet*1
Advarselslampe
for elektronisk
bremsekraftfor-
deling
7-45
Advarselslampe
for ABS-syste-
met
7-48
Advarselslampe for ladesystem*17-45
Advarselslampe for motorolie*17-45
Indikator for fejl i servostyring*17-45
Hovedadvarselslampe*17-48
Advarselslampe for elektrisk parkeringsbremse (EPB)*17-48
(Rød)Advarselslampe for bremsepedalbetjening
*1
Blink
4-117
Alarmsummer
og blinken
7-48
Indikator for motorkontrol*17-48
(Orange)
*Advarselslampe for i-stop*17-48
*Advarselslampe for automatgear*17-48
Advarselslampe for airbag-/seleforstrammersystem*17-48
*Advarselslampe for aktiv motorhjelm*17-48
Under kørsel
Instrumentpanel og display
4-76*Visse modeller.

Signal Advarsel Side
*Advarselslampe for system til overvågning af dæktryk*1
Blink
7-48
Tænder
7-57
(Rød)Advarselslampe for nøgle
*1
Tænder
7-48
Blink
7-57
(Orange)
*Advarselslampe for High Beam Control-system (HBC)*17-48
*Advarselslampe for Lane Departure Warning System (LDWS)*1
Tænder
7-48
Blink
4-156
Advarselslampe for LED-forlygter*17-48
(Orange)
*Advarselslampe for Smart City Brake Support (SCBS)*17-57
Advarselslampe for lavt brændstofniveau 7-57
Advarselslampe for motorolieniveau*17-57
*Advarselslampe for 120 km/t.*17-57
Advarselslampe for sele (forsæde) 7-57
(Rød)*Advarselslampe for sele (bagsæde)7-57
*Advarselslampe for lavt sprinklervæskeniveau7-57
Advarselslampe for åbne døre 7-57
*1 Lampen tændes, når tændingen slås til til en driftskontrol, og slukkes et par sekunder senere, eller når motoren
startes. Hvis lampen ikke tændes, eller den forbliver tændt, skal du få bilen efterset hos en fagekspert. Vi
anbefaler et autoriseret Mazda-værksted.
Under kørsel
Instrumentpanel og display
*Visse modeller.4-77

tIndikation/indikatorer
Disse lamper tændes eller blinker for at give brugeren besked om systemets driftsstatus eller
om evt. systemfejl.
Signal Indikator Side
(Grøn)*Indikator for sikkerhedsseler (bagsæde)2-28
*Indikator for deaktivering af airbag ved forreste passagersæde*12-63
(Grøn)
*Indikator for i-stop4-20
Sikkerhedsindikator*13-42
*Indikation for bilens hastighedsalarm4-73
Skruenøgleindikator*14-81
Indikator for gearposition 4-90
Indikator for tændt lys 4-98
Indikator for fjernlysFjernlys/Nærlys
4-102
Blink med for-
lygter
4-102
*Indikator for tågebaglygter4-104
Blinklys/havariblinkBlinklys og sig-
nal for vognba-
neskift
4-105
Havariblink
4-112
Indikator for den elektriske parkeringsbremse (EPB)*1*27-48
Indikator for AUTOHOLD aktiv*14-119
Under kørsel
Instrumentpanel og display
4-78*Visse modeller.

Signal Indikator Side
TCS/DSC-indikator*1
Tractio n Co ntr ol
System (vej-
grebssystem)
4-124
Dynamic Stabi-
lity Control (dy-
namisk stabili-
tetskontrol)
4-125
Tænder
7-48
DSC OFF-indikator*14-126
*Indikator for tilstandsvalg4-138
(Grøn)
*Indikator for High Beam Control-system (HBC)4-148
*Indikatorlampe for Blind Spot Monitoring (BSM) slukket (OFF)*1
Undtagen fejl-
funktion
4-163
Fejlfunktion
7-48
*Indikator for Lane Departure Warning System (LDWS) slukket (OFF)*14-156
(Rød)
*Indikator for Smart City Brake Support (SCBS)Advanced Smart
City Brake Sup-
port (Advanced
SCBS)
4-241
Smart City
Brake Support
[Fremad]
(SCBS F)
4-245
Smart City
Brake Support
[Bakkørsel]
(SCBS R)
4-249
Under kørsel
Instrumentpanel og display
*Visse modeller.4-79

Signal Indikator Side
*Indikator for Smart City Brake Support (SCBS) slukket (OFF)*1
Advanced Smart
City Brake Sup-
port (Advanced
SCBS)
4-241
Smart City
Brake Support
[Fremad]
(SCBS F)
4-245
Smart City
Brake Support
[Bakkørsel]
(SCBS R)
4-249
(Hvid)
*Hovedindikation for justerbar hastighedsbegrænser (ASL)4-222
(Grøn)
*Indstillingsindikation for justerbar hastighedsbegrænser (ASL)4-222
(Hvid)
*Hovedindikation for fartpilot4-297
(Grøn)
*Indstillet indikation for fartpilot4-297
*1 Lampen tændes, når tændingen slås til til en driftskontrol, og slukkes et par sekunder senere, eller når motoren
startes. Hvis lampen ikke tændes, eller den forbliver tændt, skal du få bilen efterset hos en fagekspert. Vi
anbefaler et autoriseret Mazda-værksted.
*2 Lampen tændes kontinuerligt, når parkeringsbremsen aktiveres.
Under kørsel
Instrumentpanel og display
4-80*Visse modeller.

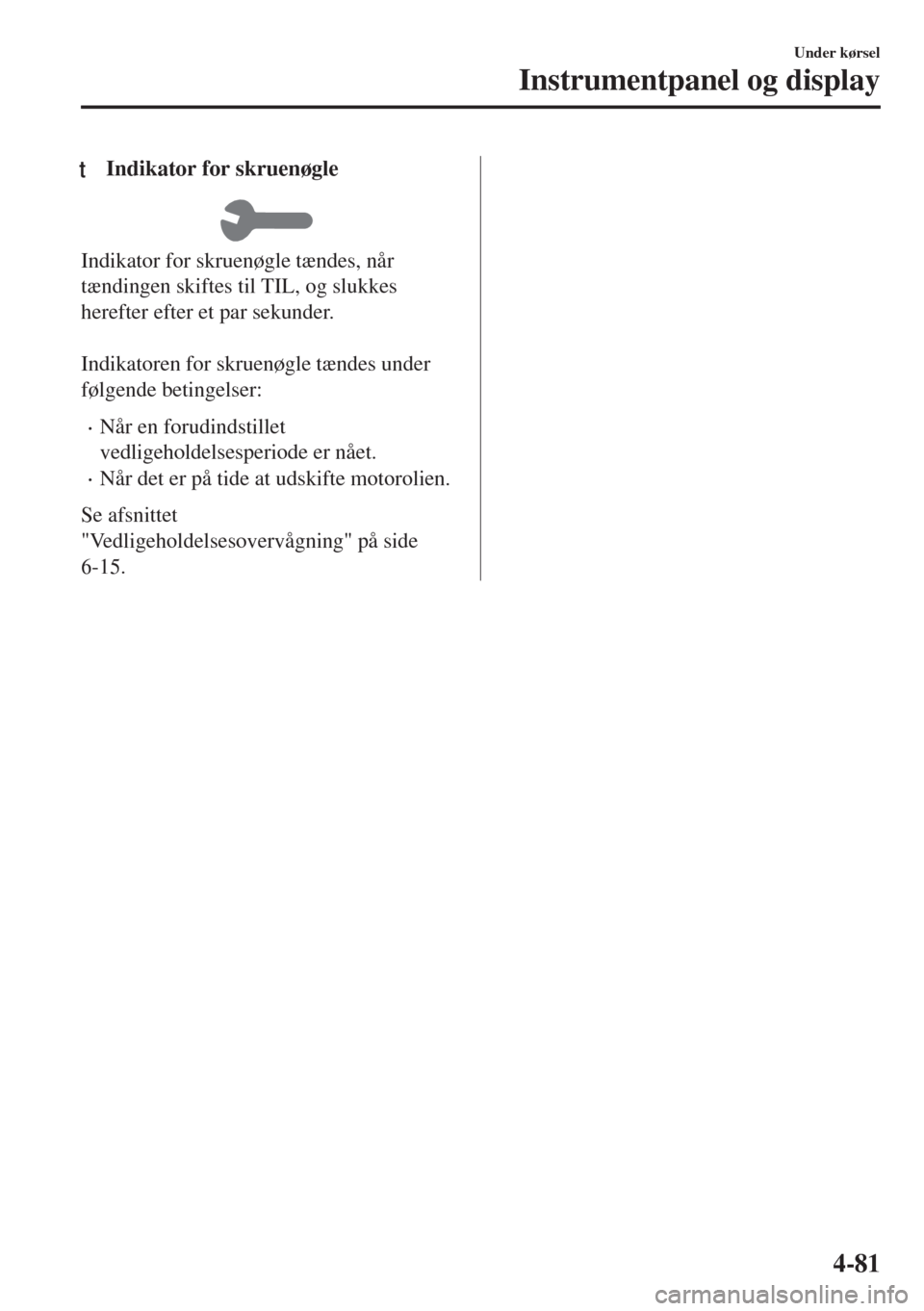

tIndikator for skruenøgle
Indikator for skruenøgle tændes, når
tændingen skiftes til TIL, og slukkes
herefter efter et par sekunder.

Indikatoren for skruenøgle tændes under
følgende betingelser:
•Når en forudindstillet
vedligeholdelsesperiode er nået.
•Når det er på tide at udskifte motorolien.
Se afsnittet
"Vedligeholdelsesovervågning" på side
6-15.
Under kørsel
Instrumentpanel og display
4-81

Active Driving Display*
Støvbeskyttelsesplade
Optisk
modtagerDisplay
!$6!23%,
Indstil altid displayets lysstyrke og placering, når bilen står stille:
Indstilling af displayets lysstyrke og placering under kørslen er farligt, da det kan aflede din
opmærksomhed fra vejen og føre til et uheld.
&/23)'4)'
¾Placer ikke drikkevarer i nærheden af det aktive kørselsdisplay. Hvis der sprøjtes vand eller
andre væsker på det aktive kørselsdisplay, kan det forårsage beskadigelse.
¾Placer ikke objekter over skærmen på det aktive kørselsdisplay, og anvend ikke
klistermærker på det støvbeskyttede ark/den optiske modtager, da de forårsager
forstyrrelser.
¾Der er indbygget en sensor for at kontrollere displayets lysstyrke. Hvis den optiske modtager
er dækket, sænkes displayets lysstyrke, så det bliver sværere at se displayet.
¾Lad ikke intenst lys ramme den optiske modtager. Ellers kan det forårsage beskadigelse.
BEMÆRK
•Det at bære polariserede solbriller vil reducere sigtbarheden for Active Driving Display
på grund af displayets egenskaber.
•Hvis batteriet er blevet fjernet og sat i igen, eller batterispændingen er lav, kan den
justerede position variere.
•Det kan være svært at se displayet, eller det er midlertidigt påvirket af vejrforhold som
regn, sne, lys og temperatur.
•Hvis audiosystemet fjernes, kan det aktive kørselsdisplay ikke betjenes.
Under kørsel
Instrumentpanel og display
4-82*Visse modeller.

På det aktive kørselsdisplay vises følgende oplysninger:
•Betjeningsbetingelser og advarsler for Blind Spot Monitoring (BSM)
Se "Blind Spot Monitoring (BSM)" på side 4-158.
•Advarsler for Distance Recognition Support System (DRSS)
Se "Hjælpesystem til afstandsgenkendelse (DRSS)" på side 4-171.
•Trafiktegn og advarsler for Traffic Sign Recognition System (TSR)
Se Traffic Sign Recognition System (TSR) på side 4-164.
•Betjeningsbetingelser og advarsler for Mazda Radar Cruise Control med Stop og
kør-funktion (MRCC med Stop og kør-funktion)
Se Mazda Radar Cruise Control med Stop og kør-funktion (MRCC med Stop og
kør-funktion) på side 4-194.
•Mazda Radar Cruise Control (MRCC) – betjeningsbetingelser og advarsler
Se "MRCC-systemet (Mazda Radar Cruise Control)" på side 4-181.
•Advarsel for advarselssystem til vognbaneskift (LDWS)
Se "Lane Departure Warning System (LDWS)" på side 4-152.
•Betjeningsbetingelser og advarsler for Lane-keep Assist System (LAS) og Lane Departure
Warning System (LDWS)
Visning af Lane-keep Assist System (LAS) og Lane Departure Warning System (LDWS)
på side 4-209.
•Advarsler for Advanced Smart City Brake Support (Advanced SCBS)
Se afsnittet "Advanced Smart City Brake Support (Advanced SCBS)" på side 4-238.
•Advarsler for Smart City Brake Support (SCBS)
Se afsnittet "Smart City Brake Support (SCBS)" på side 4-242.
•Advarsler for Smart Brake Support (SBS)
Se afsnittet "Smart bremsehjælp (SBS)" på side 4-250.
•Betjeningsbetingelser og advarsler for Intelligent Speed Assistance (ISA)
Se afsnittet "Intelligent Speed Assistance (ISA)" på side 4-230.
•Justerbar hastighedsbegrænser (ASL) – betjeningsbetingelser og advarsler
Se afsnittet "Justerbar hastighedsbegrænser (ASL)" på side 4-220.
•Advarsler for Driver Attention Alert (DAA)
Se Driver Attention Alert (DAA) på side 4-175.
•Betjeningsbetingelser for fartpilot
Se afsnittet "Fartpilot" på side 4-295.
•Navigationsvejledning (biler med navigationssystem)
Under kørsel
Instrumentpanel og display
