MAZDA MODEL 6 2018 Upute za uporabu (in Croatian)
Manufacturer: MAZDA, Model Year: 2018, Model line: MODEL 6, Model: MAZDA MODEL 6 2018Pages: 899
Page 401 of 899

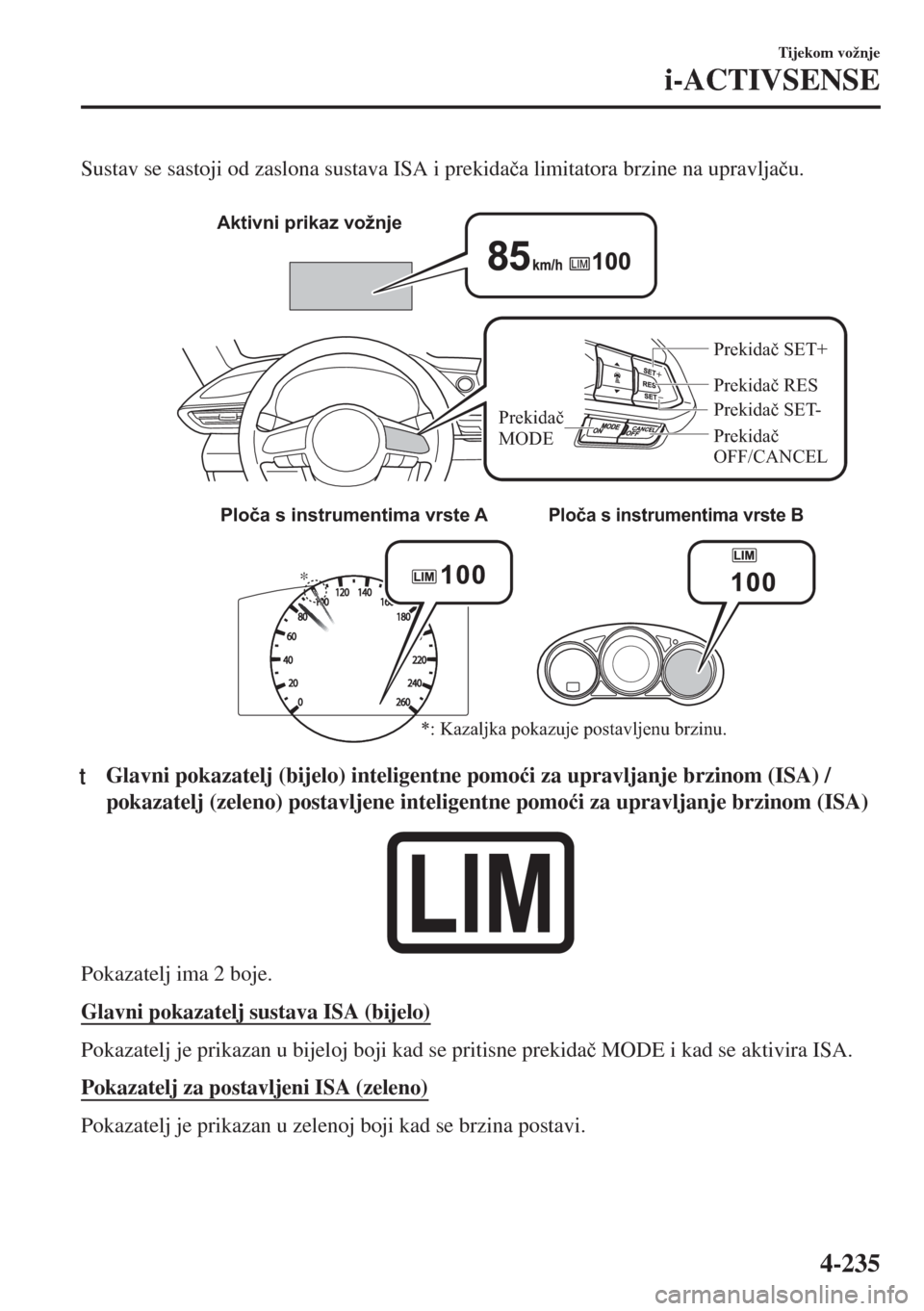

Sustav se sastoji od zaslona sustava ISA i prekida þa limitatora brzine na upravlja þu.
* Aktivni prikaz vožnje
Prekidač RES
Prekidač
MODE
Prekidač SET- Prekidač SET+
Prekidač
OFF/CANCEL
Ploča s instrumentima vrste A
Ploča s instrumentima vrste B
*: Kazaljka pokazuje postavljenu brzinu.
ttGlavni pokazatelj (bijelo) inteligentne pomo üi za upravljanje brzinom (ISA) /
pokazatelj (zeleno) postavljene inteligentne pomo üi za upravljanje brzinom (ISA)
Pokazatelj ima 2 boje.
Glavni pokazatelj sustava ISA (bijelo)
Pokazatelj je prikazan u bijeloj boji kad se pritisne prekida þ MODE i kad se aktivira ISA.
Pokazatelj za postavljeni ISA (zeleno)
Pokazatelj je prikazan u zelenoj boji kad se brzina postavi.
Tijekom vožnje
i-ACTIVSENSE
4-235
Page 402 of 899

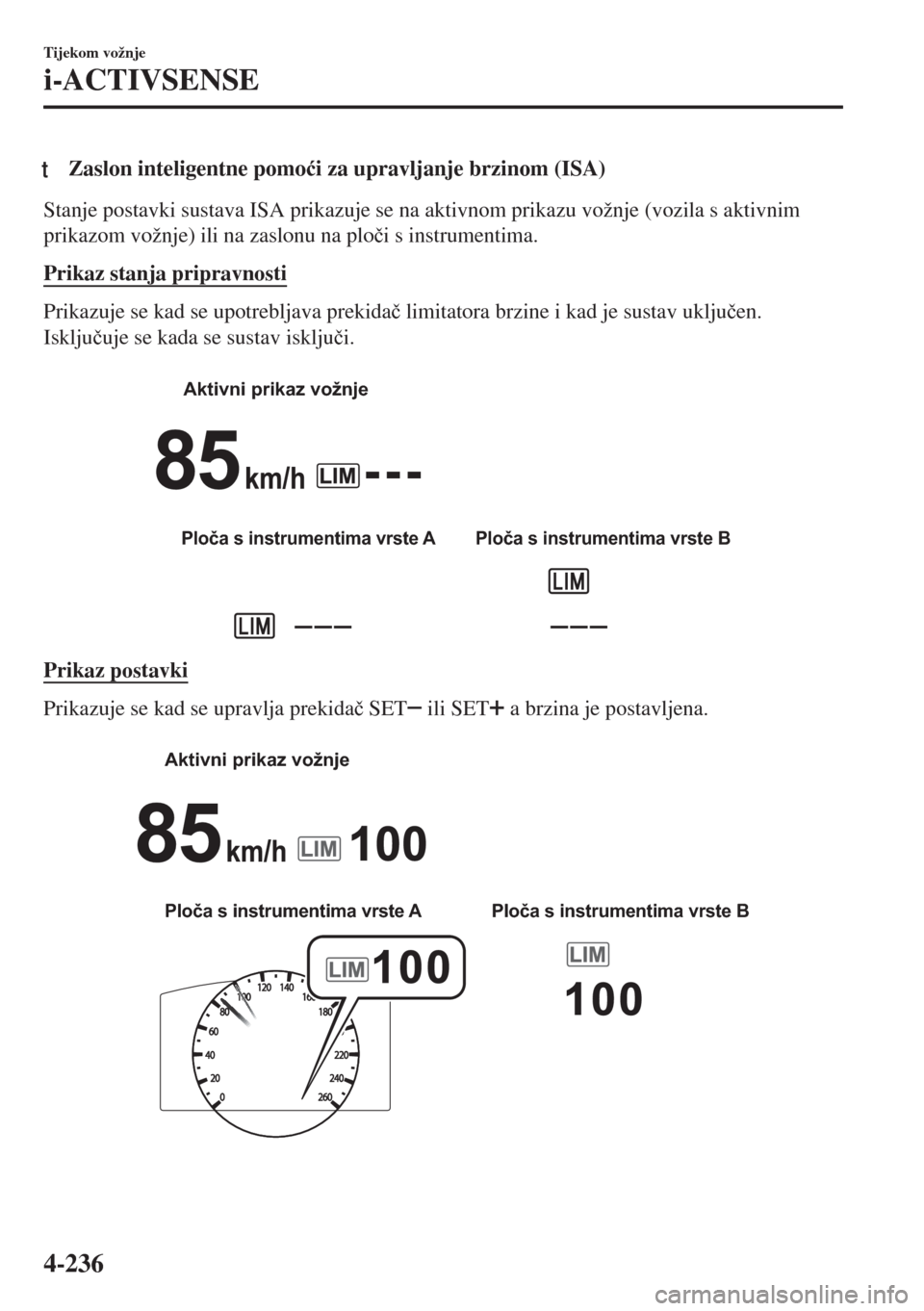

tZaslon inteligentne pomo üi za upravljanje brzinom (ISA)
Stanje postavki sustava ISA prikazuje se na aktivnom prikazu vožnje (vozila s aktivnim
prikazom vožnje) ili na zaslonu na plo þi s instrumentima.
Prikaz stanja pripravnosti
Prikazuje se kad se upotrebljava prekida þ limitatora brzine i kad je sustav uklju þen.
Isklju þuje se kada se sustav isklju þi.
Aktivni prikaz vožnje
Ploča s instrumentima vrste A Ploča s instrumentima vrste B
Prikaz postavki
Prikazuje se kad se upravlja prekida þ SET ili SET a brzina je postavljena.
Aktivni prikaz vožnje
Ploča s instrumentima vrste A Ploča s instrumentima vrste B
Tijekom vožnje
i-ACTIVSENSE
4-236
Page 403 of 899

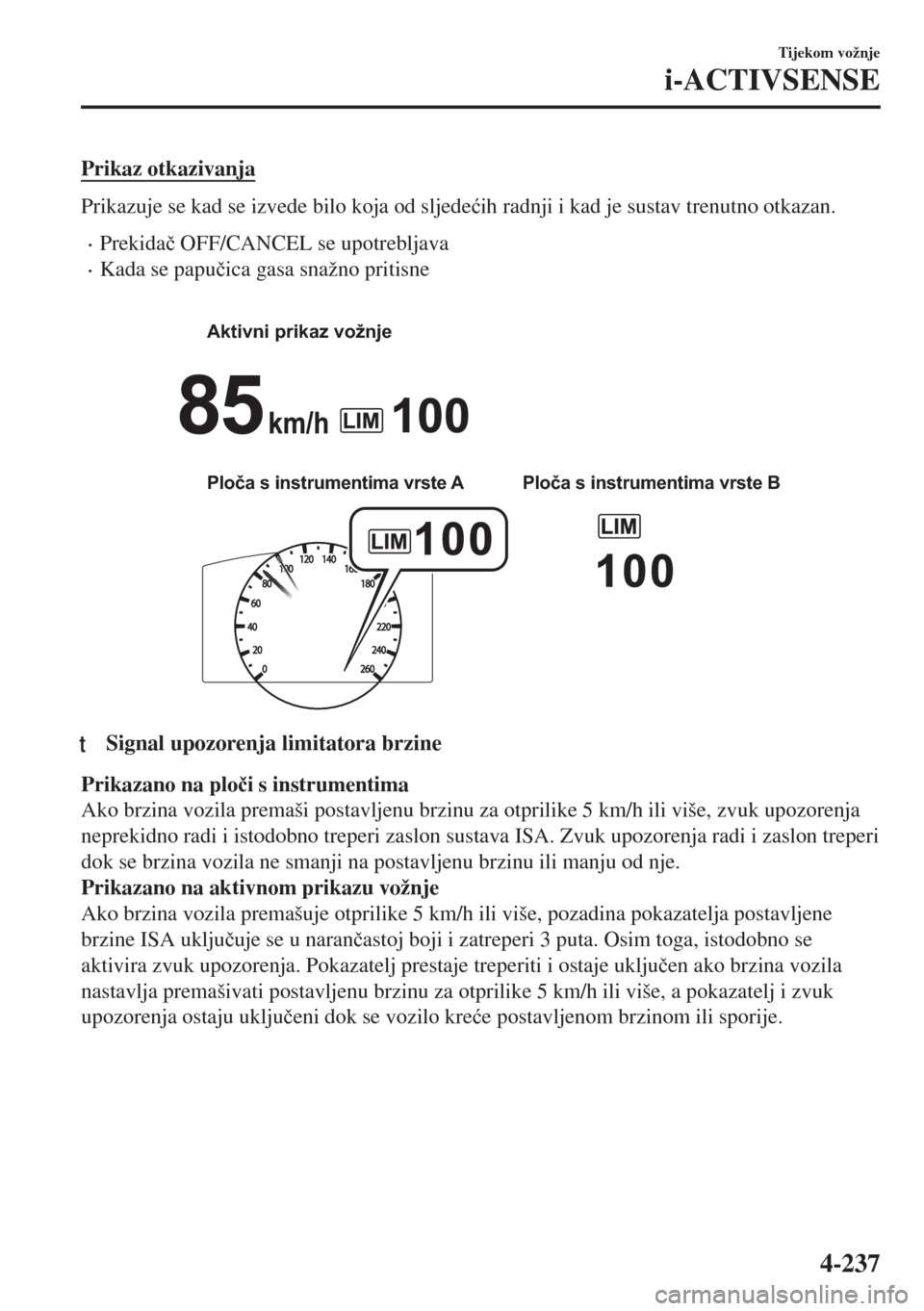

Prikaz otkazivanja
Prikazuje se kad se izvede bilo koja od sljede üih radnji i kad je sustav trenutno otkazan.
•Prekida þ OFF/CANCEL se upotrebljava
•Kada se papu þica gasa snažno pritisne
Aktivni prikaz vožnje
Ploča s instrumentima vrste A Ploča s instrumentima vrste B
ttSignal upozorenja limitatora brzine
Prikazano na plo þi s instrumentima
Ako brzina vozila premaši postavljenu brzinu za otprilike 5 km/h ili više, zvuk upozorenja
neprekidno radi i istodobno treperi zaslon sustava ISA. Zvuk upozorenja radi i zaslon treperi
dok se brzina vozila ne smanji na postavljenu brzinu ili manju od nje.
Prikazano na aktivnom prikazu vožnje
Ako brzina vozila premašuje otprilike 5 km/h ili više, pozadina pokazatelja postavljene
brzine ISA uklju þuje se u naran þastoj boji i zatreperi 3 puta. Osim toga, istodobno se
aktivira zvuk upozorenja. Pokazatelj prestaje treperiti i ostaje uklju þen ako brzina vozila
nastavlja premašivati postavljenu brzinu za otprilike 5 km/h ili više, a pokazatelj i zvuk
upozorenja ostaju uklju þeni dok se vozilo kre üe postavljenom brzinom ili sporije.
Tijekom vožnje
i-ACTIVSENSE
4-237
Page 404 of 899

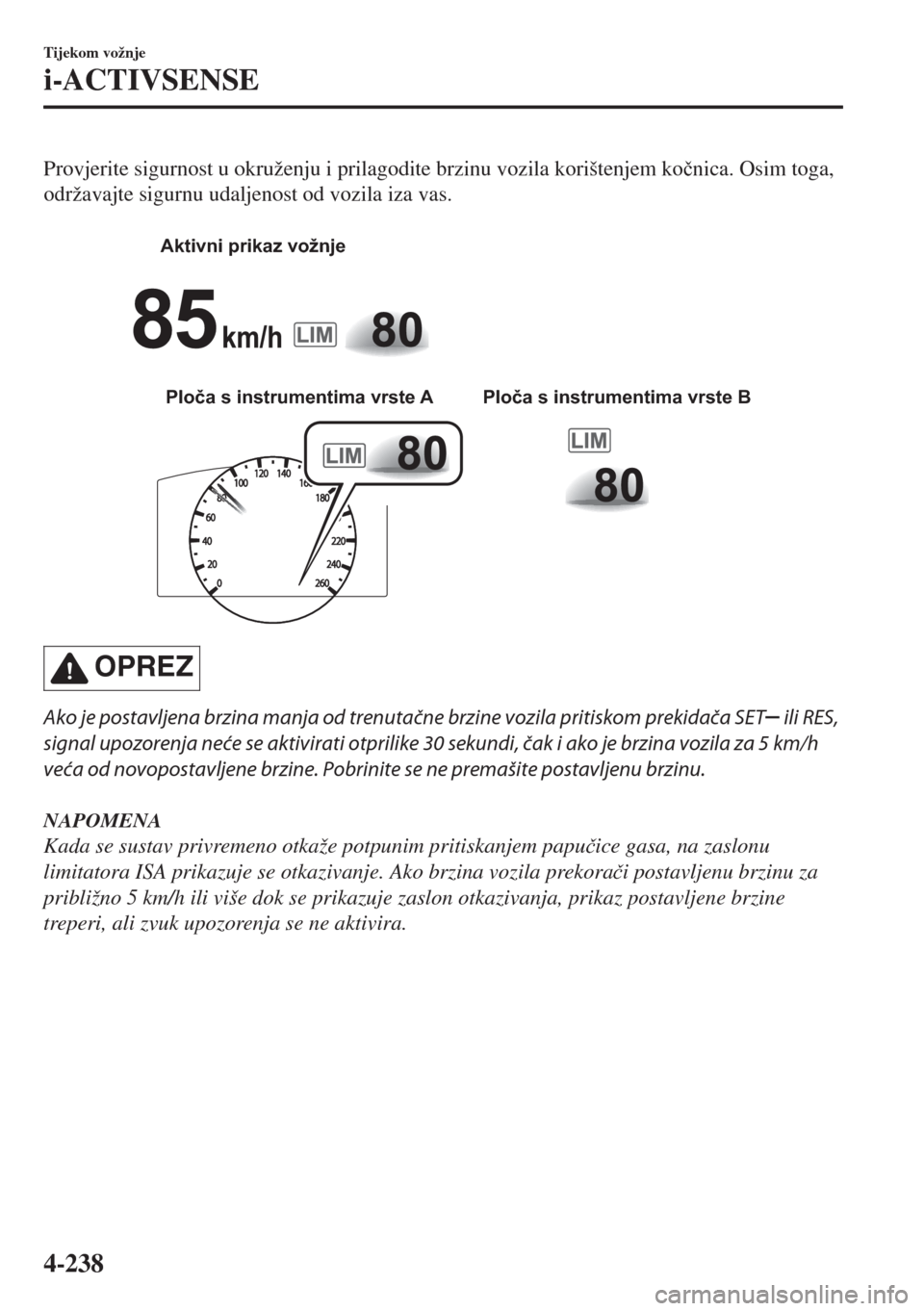

Provjerite sigurnost u okruženju i prilagodite brzinu vozila korištenjem ko þnica. Osim toga,
održavajte sigurnu udaljenost od vozila iza vas.
Aktivni prikaz vožnje
Ploča s instrumentima vrste B
Ploča s instrumentima vrste A
OPREZ
Ako je postavljena brzina manja od trenutačne brzine vozila pritiskom prekidača SET ili RES,
signal upozorenja neće se aktivirati otprilike 30 sekundi, čak i ako je brzina vozila za 5 km/h
veća od novopostavljene brzine. Pobrinite se ne premašite postavljenu brzinu.
NAPOMENA
Kada se sustav privremeno otkaže potpunim pritiskanjem papu þice gasa, na zaslonu
limitatora ISA prikazuje se otkazivanje. Ako brzina vozila prekora þi postavljenu brzinu za
približno 5 km/h ili više dok se prikazuje zaslon otkazivanja, prikaz postavljene brzine
treperi, ali zvuk upozorenja se ne aktivira.
Tijekom vožnje
i-ACTIVSENSE
4-238
Page 405 of 899

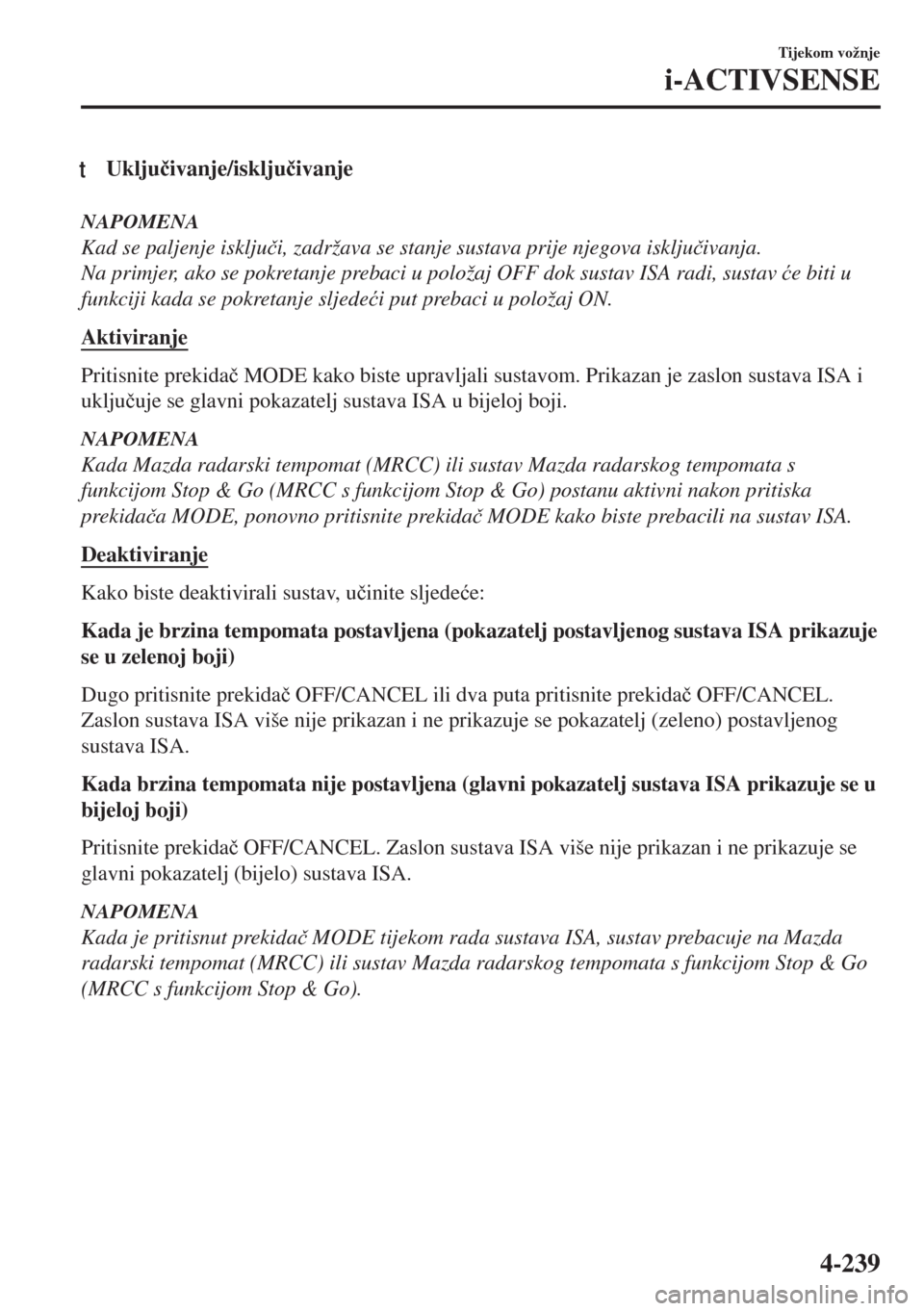

tUklju þivanje/isklju þivanje
NAPOMENA
Kad se paljenje isklju þi, zadržava se stanje sustava prije njegova isklju þivanja.
Na primjer, ako se pokretanje prebaci u položaj OFF dok sustav ISA radi, sustav üe biti u
funkciji kada se pokretanje sljede üi put prebaci u položaj ON.
Aktiviranje
Pritisnite prekida þ MODE kako biste upravljali sustavom. Prikazan je zaslon sustava ISA i
uklju þuje se glavni pokazatelj sustava ISA u bijeloj boji.
NAPOMENA
Kada Mazda radarski tempomat (MRCC) ili sustav Mazda radarskog tempomata s
funkcijom Stop & Go (MRCC s funkcijom Stop & Go) postanu aktivni nakon pritiska
prekida þa MODE, ponovno pritisnite prekida þ MODE kako biste prebacili na sustav ISA.
Deaktiviranje
Kako biste deaktivirali sustav, u þinite sljede üe:
Kada je brzina tempomata postavljena (pokazatelj postavljenog sustava ISA prikazuje
se u zelenoj boji)
Dugo pritisnite prekida þ OFF/CANCEL ili dva puta pritisnite prekida þ OFF/CANCEL.
Zaslon sustava ISA više nije prikazan i ne prikazuje se pokazatelj (zeleno) postavljenog
sustava ISA.
Kada brzina tempomata nije postavljena (glavni pokazatelj sustava ISA prikazuje se u
bijeloj boji)
Pritisnite prekida þ OFF/CANCEL. Zaslon sustava ISA više nije prikazan i ne prikazuje se
glavni pokazatelj (bijelo) sustava ISA.
NAPOMENA
Kada je pritisnut prekida þ MODE tijekom rada sustava ISA, sustav prebacuje na Mazda
radarski tempomat (MRCC) ili sustav Mazda radarskog tempomata s funkcijom Stop & Go
(MRCC s funkcijom Stop & Go).
Tijekom vožnje
i-ACTIVSENSE
4-239
Page 406 of 899

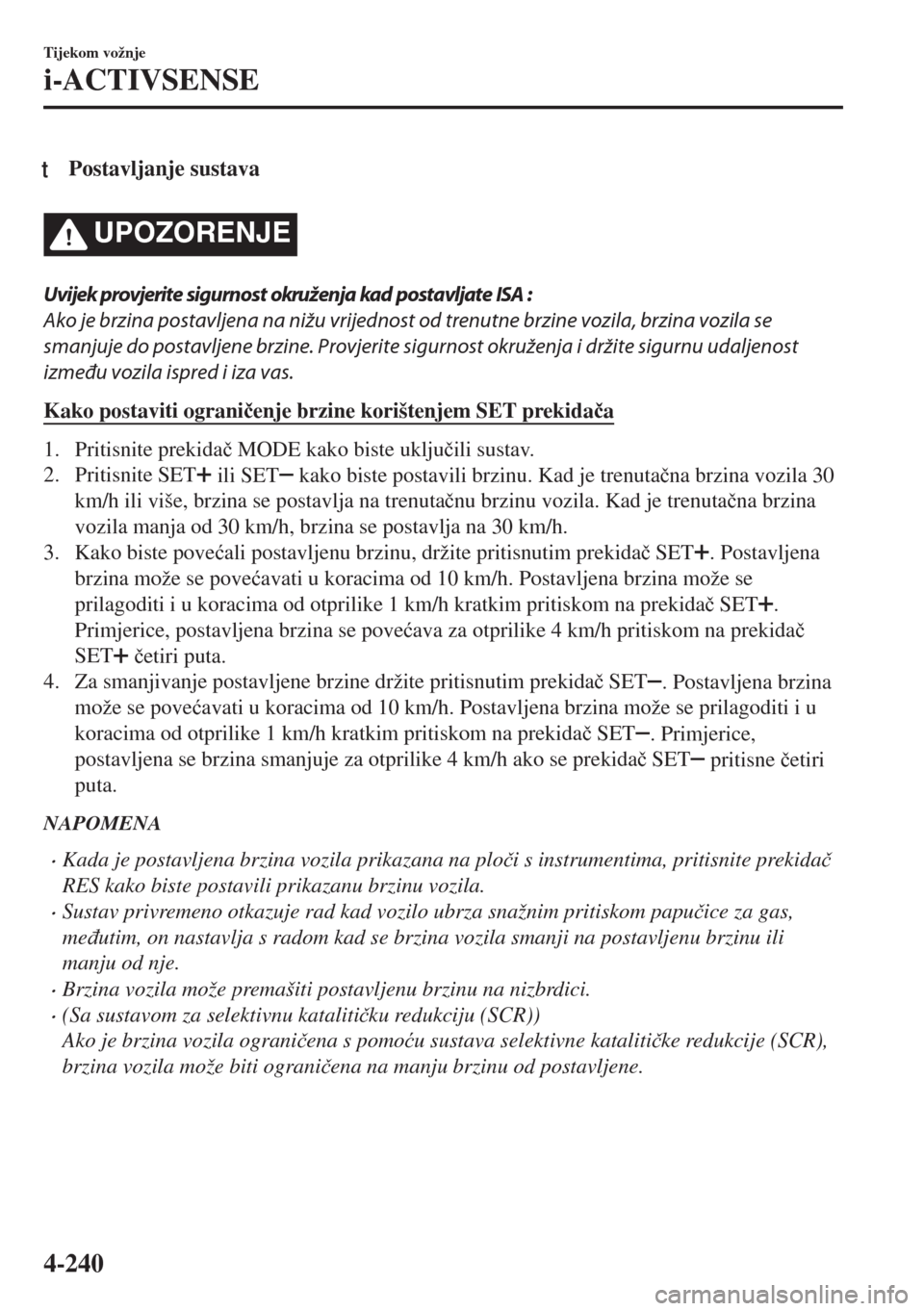

tPostavljanje sustava
UPOZORENJE
Uvijek provjerite sigurnost okruženja kad postavljate ISA :
Ako je brzina postavljena na nižu vrijednost od trenutne brzine vozila, brzina vozila se
smanjuje do postavljene brzine. Provjerite sigurnost okruženja i držite sigurnu udaljenost
između vozila ispred i iza vas.
Kako postaviti ograni þenje brzine korištenjem SET prekida þa
1. Pritisnite prekida þ MODE kako biste uklju þili sustav.
2. Pritisnite SET
ili SET kako biste postavili brzinu. Kad je trenuta þna brzina vozila 30
km/h ili više, brzina se postavlja na trenuta þnu brzinu vozila. Kad je trenuta þna brzina
vozila manja od 30 km/h, brzina se postavlja na 30 km/h.
3. Kako biste pove üali postavljenu brzinu, držite pritisnutim prekida þ SET
. Postavljena
brzina može se pove üavati u koracima od 10 km/h. Postavljena brzina može se
prilagoditi i u koracima od otprilike 1 km/h kratkim pritiskom na prekida þ SET
.
Primjerice, postavljena brzina se pove üava za otprilike 4 km/h pritiskom na prekida þ
SET
þetiri puta.
4. Za smanjivanje postavljene brzine držite pritisnutim prekida þ SET
. Postavljena brzina
može se pove üavati u koracima od 10 km/h. Postavljena brzina može se prilagoditi i u
koracima od otprilike 1 km/h kratkim pritiskom na prekida þ SET
. Primjerice,
postavljena se brzina smanjuje za otprilike 4 km/h ako se prekida þ SET
pritisne þetiri
puta.
NAPOMENA
•Kada je postavljena brzina vozila prikazana na plo þi s instrumentima, pritisnite prekida þ
RES kako biste postavili prikazanu brzinu vozila.
•Sustav privremeno otkazuje rad kad vozilo ubrza snažnim pritiskom papu þice za gas,
me ÿutim, on nastavlja s radom kad se brzina vozila smanji na postavljenu brzinu ili
manju od nje.
•Brzina vozila može premašiti postavljenu brzinu na nizbrdici.
•(Sa sustavom za selektivnu kataliti þku redukciju (SCR))
Ako je brzina vozila ograni þena s pomo üu sustava selektivne kataliti þke redukcije (SCR),
brzina vozila može biti ograni þena na manju brzinu od postavljene.
Tijekom vožnje
i-ACTIVSENSE
4-240
Page 407 of 899

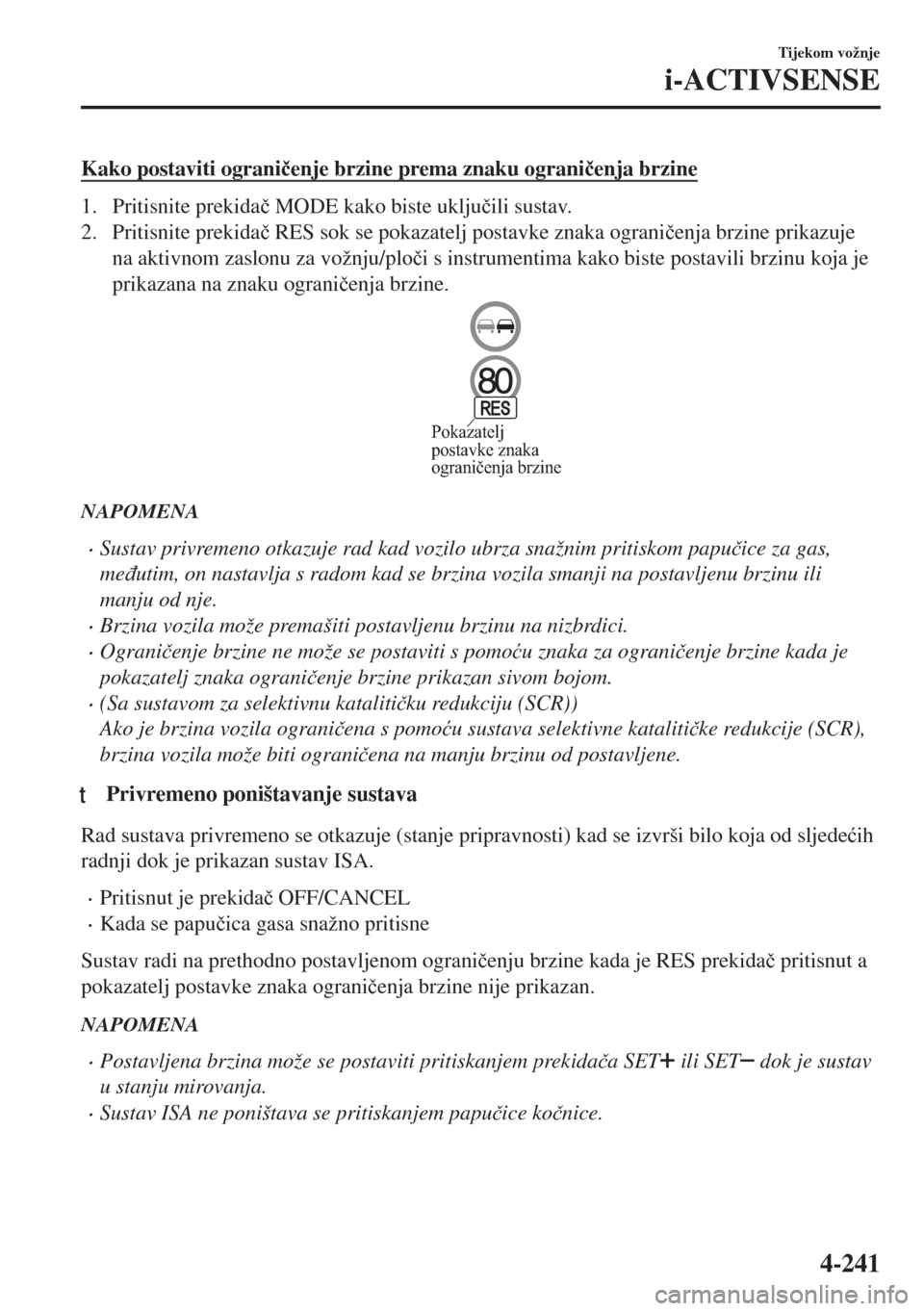

Kako postaviti ograni þenje brzine prema znaku ograni þenja brzine
1. Pritisnite prekida þ MODE kako biste uklju þili sustav.
2. Pritisnite prekida þ RES sok se pokazatelj postavke znaka ograni þenja brzine prikazuje
na aktivnom zaslonu za vožnju/plo þi s instrumentima kako biste postavili brzinu koja je
prikazana na znaku ograni þenja brzine.
Pokazatelj
postavke znaka
ograničenja brzine
NAPOMENA
•Sustav privremeno otkazuje rad kad vozilo ubrza snažnim pritiskom papu þice za gas,
me ÿutim, on nastavlja s radom kad se brzina vozila smanji na postavljenu brzinu ili
manju od nje.
•Brzina vozila može premašiti postavljenu brzinu na nizbrdici.
•Ograni þenje brzine ne može se postaviti s pomo üu znaka za ograni þenje brzine kada je
pokazatelj znaka ograni þenje brzine prikazan sivom bojom.
•(Sa sustavom za selektivnu kataliti þku redukciju (SCR))
Ako je brzina vozila ograni þena s pomo üu sustava selektivne kataliti þke redukcije (SCR),
brzina vozila može biti ograni þena na manju brzinu od postavljene.
ttPrivremeno poništavanje sustava
Rad sustava privremeno se otkazuje (stanje pripravnosti) kad se izvrši bilo koja od sljede üih
radnji dok je prikazan sustav ISA.
•Pritisnut je prekida þ OFF/CANCEL
•Kada se papu þica gasa snažno pritisne
Sustav radi na prethodno postavljenom ograni þenju brzine kada je RES prekida þ pritisnut a
pokazatelj postavke znaka ograni þenja brzine nije prikazan.
NAPOMENA
•Postavljena brzina može se postaviti pritiskanjem prekida þa SET ili SET dok je sustav
u stanju mirovanja.
•Sustav ISA ne poništava se pritiskanjem papu þice ko þnice.
Tijekom vožnje
i-ACTIVSENSE
4-241
Page 408 of 899

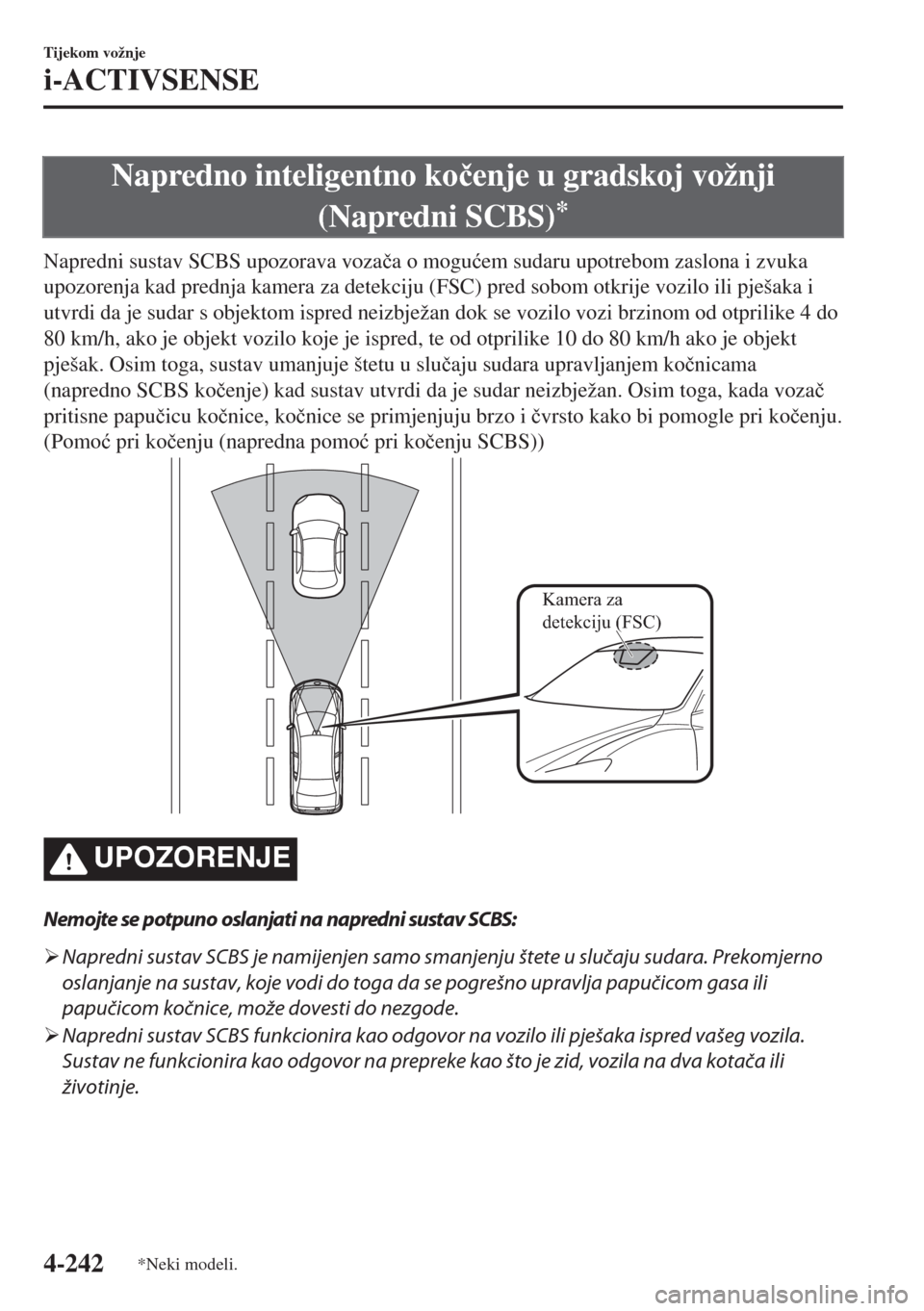

Napredno inteligentno ko þenje u gradskoj vožnji
(Napredni SCBS)
*
Napredni sustav SCBS upozorava voza þa o mogu üem sudaru upotrebom zaslona i zvuka
upozorenja kad prednja kamera za detekciju (FSC) pred sobom otkrije vozilo ili pješaka i
utvrdi da je sudar s objektom ispred neizbježan dok se vozilo vozi brzinom od otprilike 4 do
80 km/h, ako je objekt vozilo koje je ispred, te od otprilike 10 do 80 km/h ako je objekt
pješak. Osim toga, sustav umanjuje štetu u slu þaju sudara upravljanjem ko þnicama
(napredno SCBS ko þenje) kad sustav utvrdi da je sudar neizbježan. Osim toga, kada voza þ
pritisne papu þicu ko þnice, ko þnice se primjenjuju brzo i þvrsto kako bi pomogle pri ko þenju.
(Pomo ü pri ko þenju (napredna pomo ü pri ko þenju SCBS))
Kamera za
detekciju (FSC)
UPOZORENJE
Nemojte se potpuno oslanjati na napredni sustav SCBS:
¾Napredni sustav SCBS je namijenjen samo smanjenju štete u slučaju sudara. Prekomjerno
oslanjanje na sustav, koje vodi do toga da se pogrešno upravlja papučicom gasa ili
papučicom kočnice, može dovesti do nezgode.
¾Napredni sustav SCBS funkcionira kao odgovor na vozilo ili pješaka ispred vašeg vozila.
Sustav ne funkcionira kao odgovor na prepreke kao što je zid, vozila na dva kotača ili
životinje.
Tijekom vožnje
i-ACTIVSENSE
4-242*Neki modeli.
Page 409 of 899

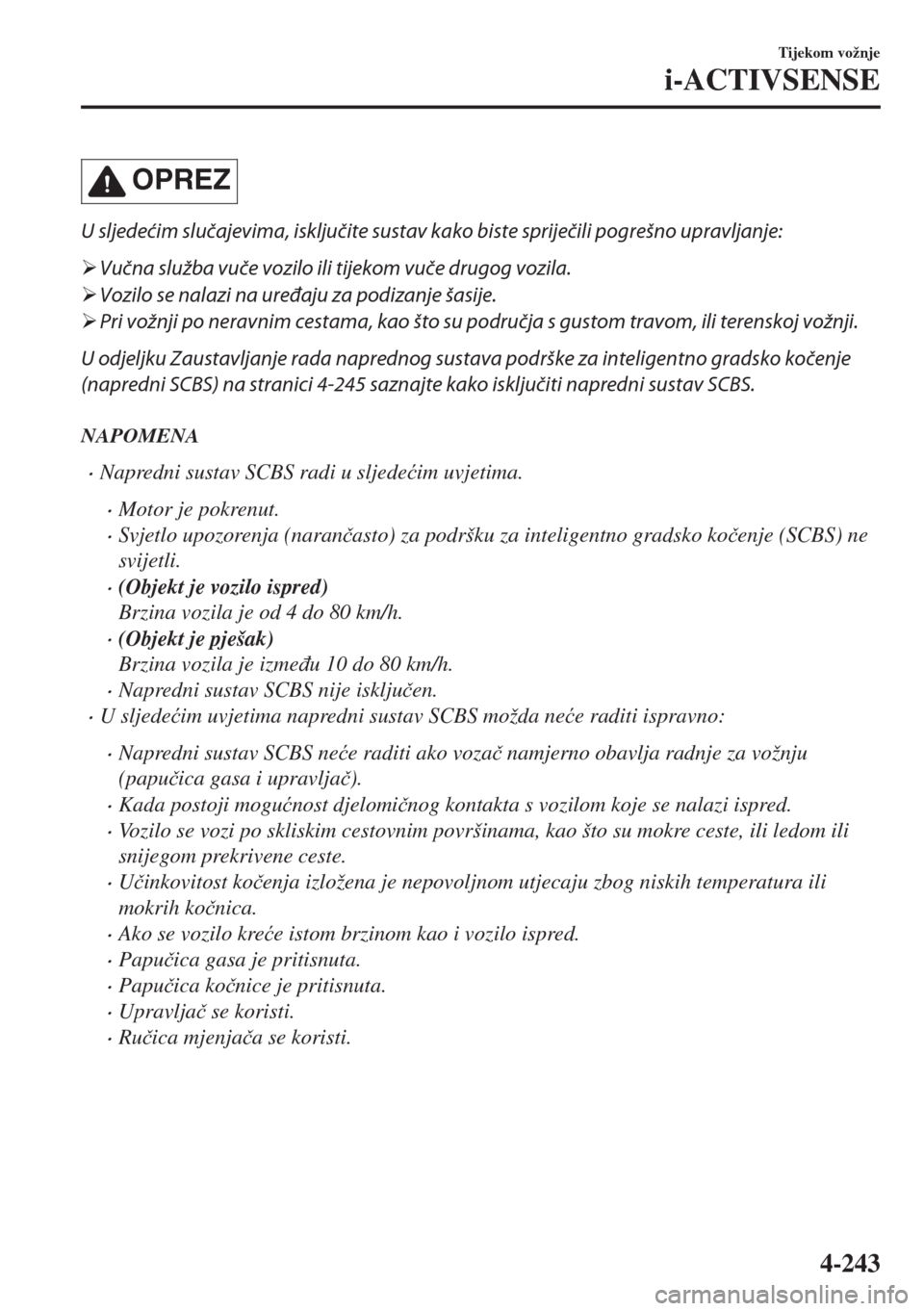

OPREZ
U sljedećim slučajevima, isključite sustav kako biste spriječili pogrešno upravljanje:
¾Vučna služba vuče vozilo ili tijekom vuče drugog vozila.
¾Vozilo se nalazi na uređaju za podizanje šasije.
¾Pri vožnji po neravnim cestama, kao što su područja s gustom travom, ili terenskoj vožnji.
U odjeljku Zaustavljanje rada naprednog sustava podrške za inteligentno gradsko kočenje
(napredni SCBS) na stranici 4-245 saznajte kako isključiti napredni sustav SCBS.
NAPOMENA
•Napredni sustav SCBS radi u sljede üim uvjetima.
•Motor je pokrenut.
•Svjetlo upozorenja (naran þasto) za podršku za inteligentno gradsko ko þenje (SCBS) ne
svijetli.
•(Objekt je vozilo ispred)
Brzina vozila je od 4 do 80 km/h.
•(Objekt je pješak)
Brzina vozila je izme ÿu 10 do 80 km/h.
•Napredni sustav SCBS nije isklju þen.
•U sljede üim uvjetima napredni sustav SCBS možda ne üe raditi ispravno:
•Napredni sustav SCBS ne üe raditi ako voza þ namjerno obavlja radnje za vožnju
(papu þica gasa i upravlja þ).
•Kada postoji mogu ünost djelomi þnog kontakta s vozilom koje se nalazi ispred.
•Vozilo se vozi po skliskim cestovnim površinama, kao što su mokre ceste, ili ledom ili
snijegom prekrivene ceste.
•U þinkovitost ko þenja izložena je nepovoljnom utjecaju zbog niskih temperatura ili
mokrih ko þnica.
•Ako se vozilo kre üe istom brzinom kao i vozilo ispred.
•Papu þica gasa je pritisnuta.
•Papu þica ko þnice je pritisnuta.
•Upravlja þ se koristi.
•Ru þica mjenja þa se koristi.
Tijekom vožnje
i-ACTIVSENSE
4-243
Page 410 of 899

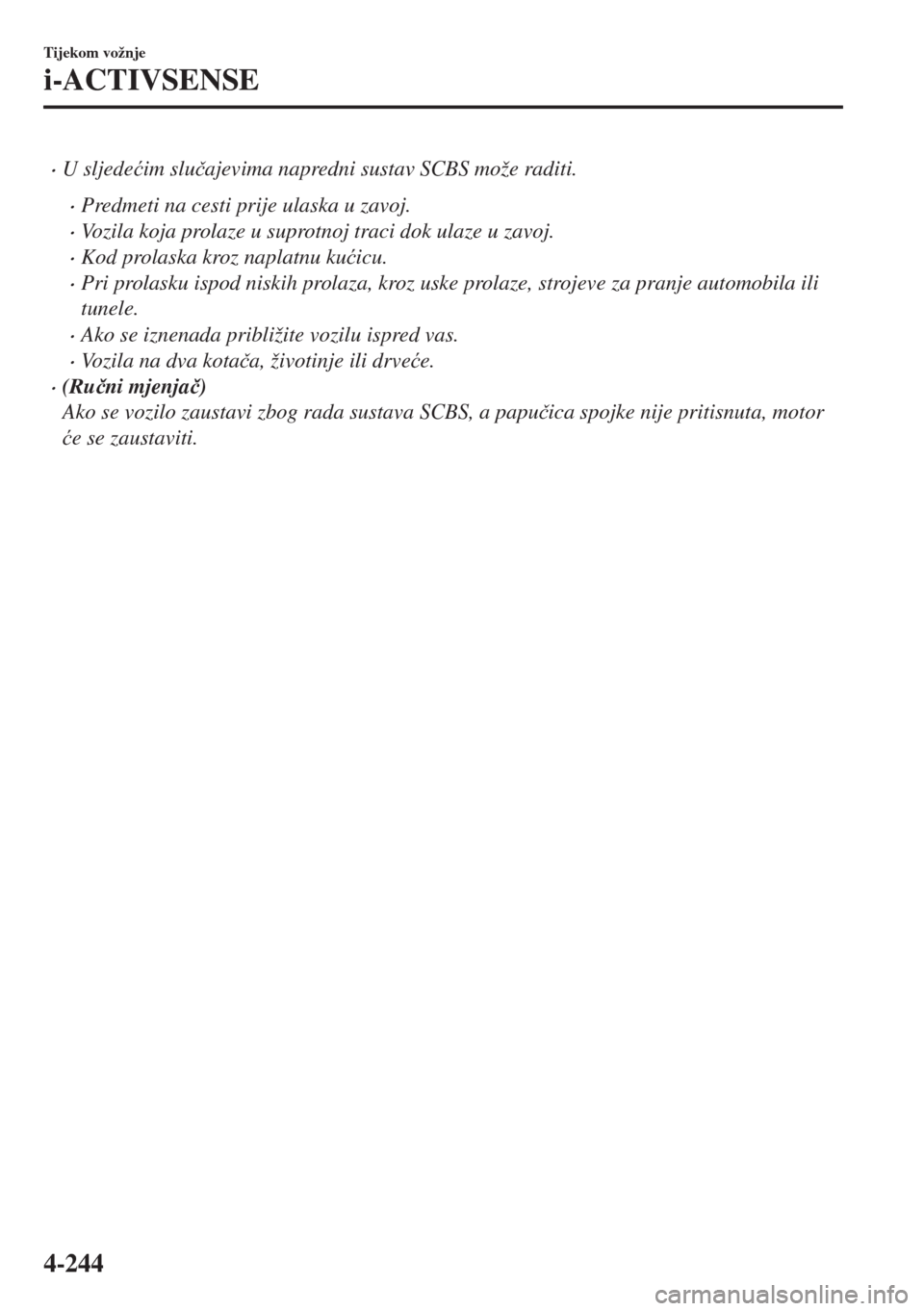

•U sljede üim slu þajevima napredni sustav SCBS može raditi.
•Predmeti na cesti prije ulaska u zavoj.
•Vozila koja prolaze u suprotnoj traci dok ulaze u zavoj.
•Kod prolaska kroz naplatnu ku üicu.
•Pri prolasku ispod niskih prolaza, kroz uske prolaze, strojeve za pranje automobila ili
tunele.
•Ako se iznenada približite vozilu ispred vas.
•Vozila na dva kota þa, životinje ili drve üe.
•(Ru þni mjenja þ)
Ako se vozilo zaustavi zbog rada sustava SCBS, a papu þica spojke nije pritisnuta, motor
üe se zaustaviti.
Tijekom vožnje
i-ACTIVSENSE
4-244
