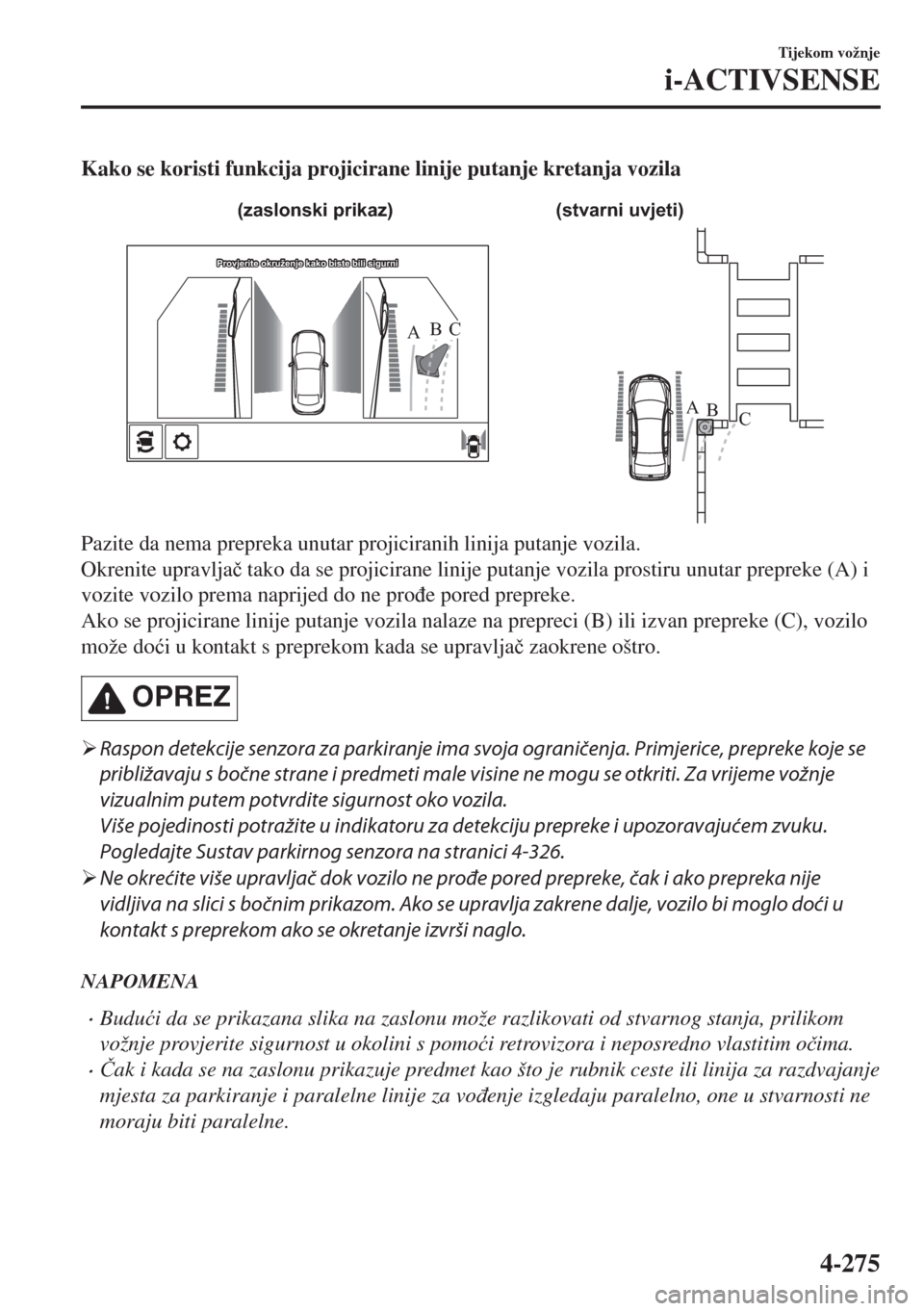

Kako se koristi funkcija projicirane linije putanje kretanja vozila
AB
A
B
C C(stvarni uvjeti) (zaslonski prikaz)
Provjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurni
Pazite da nema prepreka unutar projiciranih linija putanje vozila.
Okrenite upravlja þ tako da se projicirane linije putanje vozila prostiru unutar prepreke (A) i
vozite vozilo prema naprijed do ne pro ÿe pored prepreke.
Ako se projicirane linije putanje vozila nalaze na prepreci (B) ili izvan prepreke (C), vozilo
može do üi u kontakt s preprekom kada se upravlja þ zaokrene oštro.
OPREZ
¾Raspon detekcije senzora za parkiranje ima svoja ograničenja. Primjerice, prepreke koje se
približavaju s bočne strane i predmeti male visine ne mogu se otkriti. Za vrijeme vožnje
vizualnim putem potvrdite sigurnost oko vozila.
Više pojedinosti potražite u indikatoru za detekciju prepreke i upozoravajućem zvuku.
Pogledajte Sustav parkirnog senzora na stranici 4-326.
¾Ne okrećite više upravljač dok vozilo ne prođe pored prepreke, čak i ako prepreka nije
vidljiva na slici s bočnim prikazom. Ako se upravlja zakrene dalje, vozilo bi moglo doći u
kontakt s preprekom ako se okretanje izvrši naglo.
NAPOMENA
•Budu üi da se prikazana slika na zaslonu može razlikovati od stvarnog stanja, prilikom
vožnje provjerite sigurnost u okolini s pomo üi retrovizora i neposredno vlastitim o þima.
• ýak i kada se na zaslonu prikazuje predmet kao što je rubnik ceste ili linija za razdvajanje
mjesta za parkiranje i paralelne linije za vo ÿenje izgledaju paralelno, one u stvarnosti ne
moraju biti paralelne.
Tijekom vožnje
i-ACTIVSENSE
4-275
Page 442 of 899

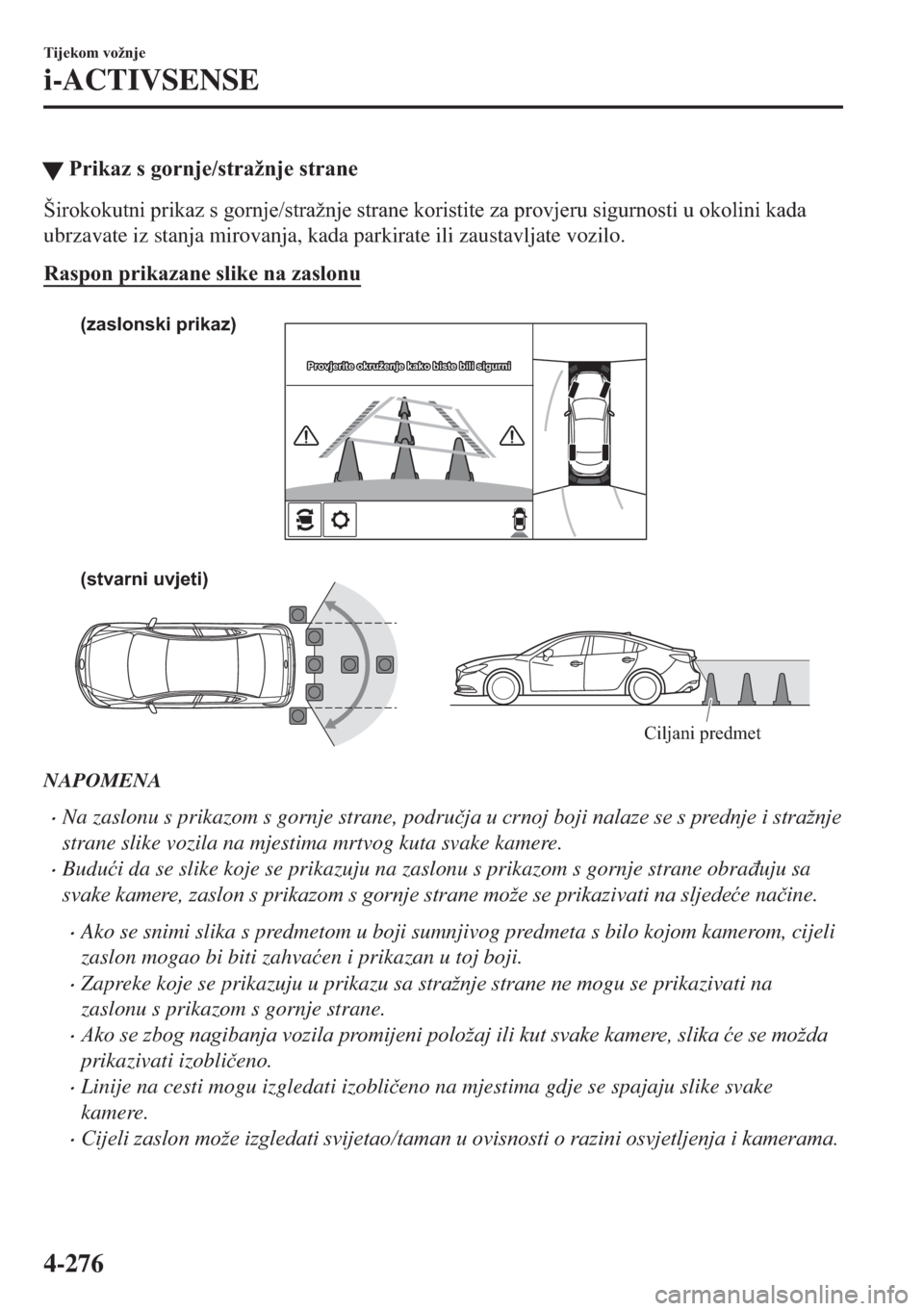

![MAZDA MODEL 6 2018 Upute za uporabu (in Croatian) W 3 U L N D ] V J R U Q M H V W U D](/img/28/13486/w960_13486-441.png "MAZDA MODEL 6 2018 Upute za uporabu (in Croatian) W 3 U L N D ] V J R U Q M H V W U D")
W 3 U L N D ] V J R U Q M H V W U D
Page 443 of 899

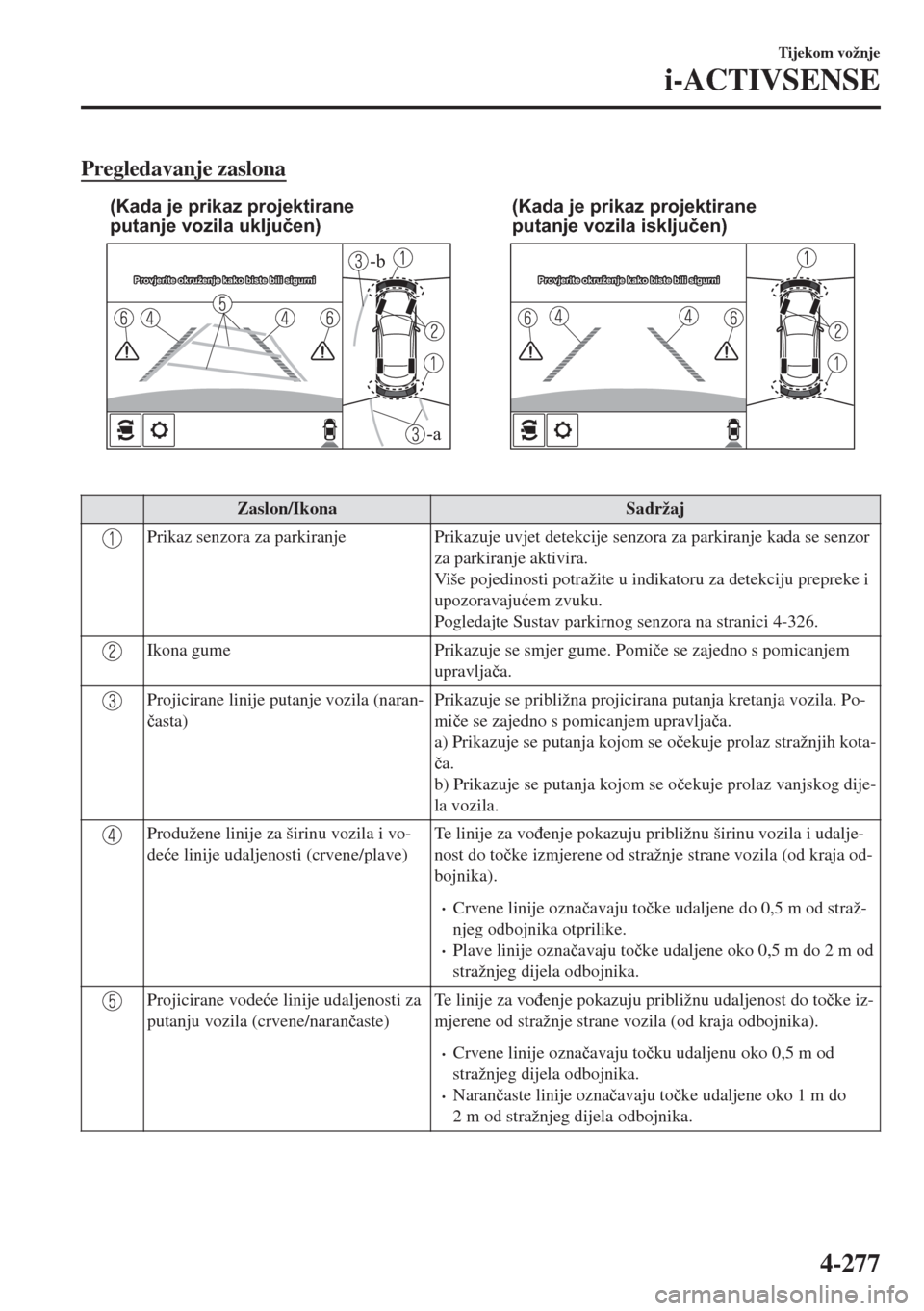

Pregledavanje zaslona
-a
-b
(Kada je prikaz projektirane
putanje vozila uključen)(Kada je prikaz projektirane
putanje vozila isključen)
Provjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurni Provjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurni
Zaslon/Ikona Sadržaj
Prikaz senzora za parkiranje Prikazuje uvjet detekcije senzora za parkiranje kada se senzor
za parkiranje aktivira.
Više pojedinosti potražite u indikatoru za detekciju prepreke i
upozoravaju üem zvuku.
Pogledajte Sustav parkirnog senzora na stranici 4-326.
Ikona gume Prikazuje se smjer gume. Pomi þe se zajedno s pomicanjem
upravlja þa.
Projicirane linije putanje vozila (naran-
þasta)Prikazuje se približna projicirana putanja kretanja vozila. Po-
mi þe se zajedno s pomicanjem upravlja þa.
a) Prikazuje se putanja kojom se o þekuje prolaz stražnjih kota-
þa.
b) Prikazuje se putanja kojom se o þekuje prolaz vanjskog dije-
la vozila.
Produžene linije za širinu vozila i vo-
de üe linije udaljenosti (crvene/plave)Te l i n i j e z a v o ÿenje pokazuju približnu širinu vozila i udalje-
nost do to þke izmjerene od stražnje strane vozila (od kraja od-
bojnika).
•Crvene linije ozna þavaju to þke udaljene do 0,5 m od straž-
njeg odbojnika otprilike.
•Plave linije ozna þavaju to þke udaljene oko 0,5 m do 2 m od
stražnjeg dijela odbojnika.
Projicirane vode üe linije udaljenosti za
putanju vozila (crvene/naran þaste)Te l i n i j e z a v o ÿenje pokazuju približnu udaljenost do to þke iz-
mjerene od stražnje strane vozila (od kraja odbojnika).
•Crvene linije ozna þavaju to þku udaljenu oko 0,5 m od
stražnjeg dijela odbojnika.
•Naran þaste linije ozna þavaju to þke udaljene oko 1 m do
2 m od stražnjeg dijela odbojnika.
Tijekom vožnje
i-ACTIVSENSE
4-277
Page 444 of 899

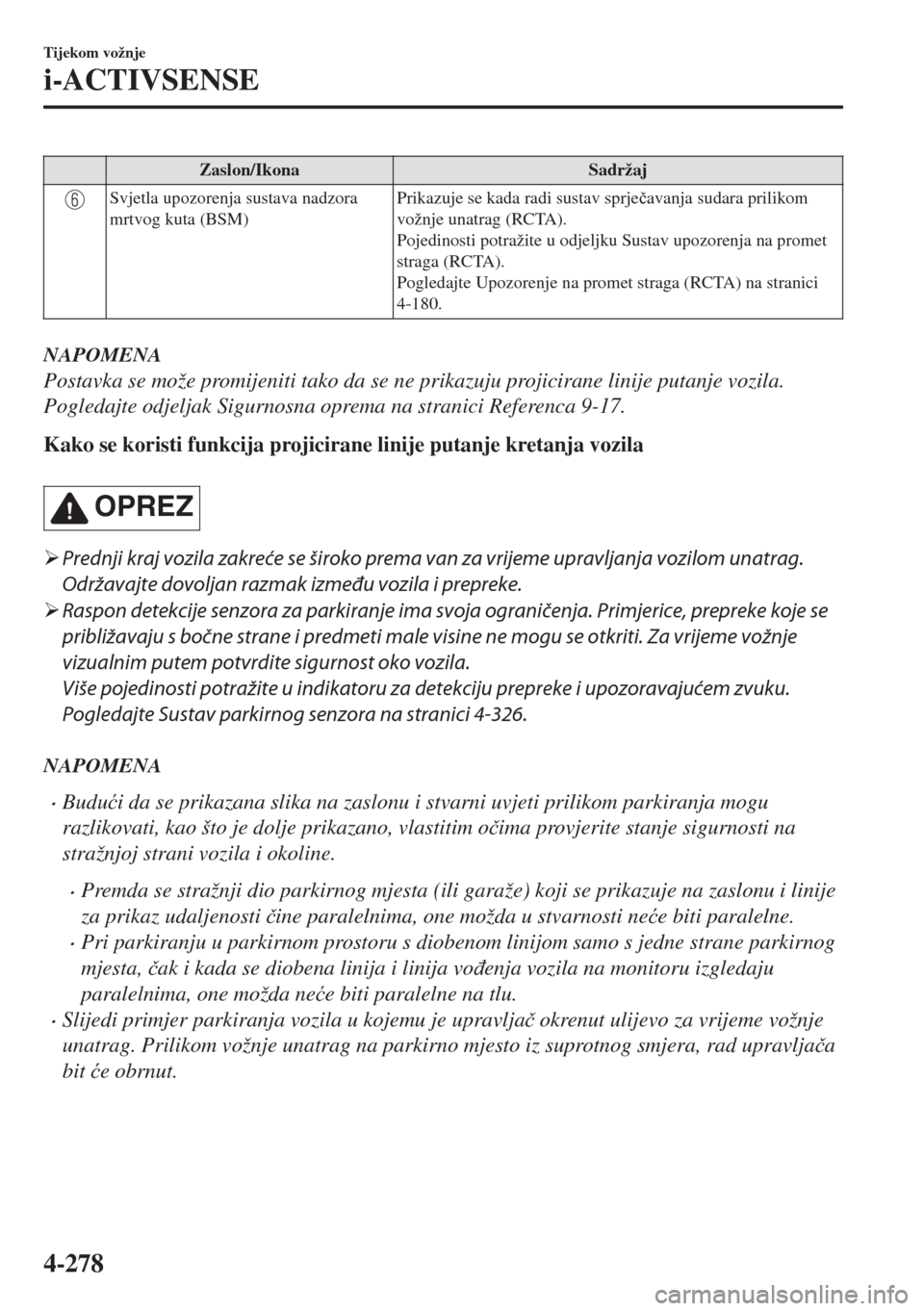

Zaslon/Ikona Sadržaj
Svjetla upozorenja sustava nadzora
mrtvog kuta (BSM)Prikazuje se kada radi sustav sprje þavanja sudara prilikom
vožnje unatrag (RCTA).
Pojedinosti potražite u odjeljku Sustav upozorenja na promet
straga (RCTA).
Pogledajte Upozorenje na promet straga (RCTA) na stranici
4-180.
NAPOMENA
Postavka se može promijeniti tako da se ne prikazuju projicirane linije putanje vozila.
Pogledajte odjeljak Sigurnosna oprema na stranici Referenca 9-17.
Kako se koristi funkcija projicirane linije putanje kretanja vozila
OPREZ
¾Prednji kraj vozila zakreće se široko prema van za vrijeme upravljanja vozilom unatrag.
Održavajte dovoljan razmak između vozila i prepreke.
¾Raspon detekcije senzora za parkiranje ima svoja ograničenja. Primjerice, prepreke koje se
približavaju s bočne strane i predmeti male visine ne mogu se otkriti. Za vrijeme vožnje
vizualnim putem potvrdite sigurnost oko vozila.
Više pojedinosti potražite u indikatoru za detekciju prepreke i upozoravajućem zvuku.
Pogledajte Sustav parkirnog senzora na stranici 4-326.
NAPOMENA
•Budu üi da se prikazana slika na zaslonu i stvarni uvjeti prilikom parkiranja mogu
razlikovati, kao što je dolje prikazano, vlastitim o þima provjerite stanje sigurnosti na
stražnjoj strani vozila i okoline.
•Premda se stražnji dio parkirnog mjesta (ili garaže) koji se prikazuje na zaslonu i linije
za prikaz udaljenosti þine paralelnima, one možda u stvarnosti ne üe biti paralelne.
•Pri parkiranju u parkirnom prostoru s diobenom linijom samo s jedne strane parkirnog
mjesta, þak i kada se diobena linija i linija vo ÿenja vozila na monitoru izgledaju
paralelnima, one možda ne üe biti paralelne na tlu.
•Slijedi primjer parkiranja vozila u kojemu je upravlja þ okrenut ulijevo za vrijeme vožnje
unatrag. Prilikom vožnje unatrag na parkirno mjesto iz suprotnog smjera, rad upravlja þa
bit üe obrnut.
Tijekom vožnje
i-ACTIVSENSE
4-278
Page 445 of 899

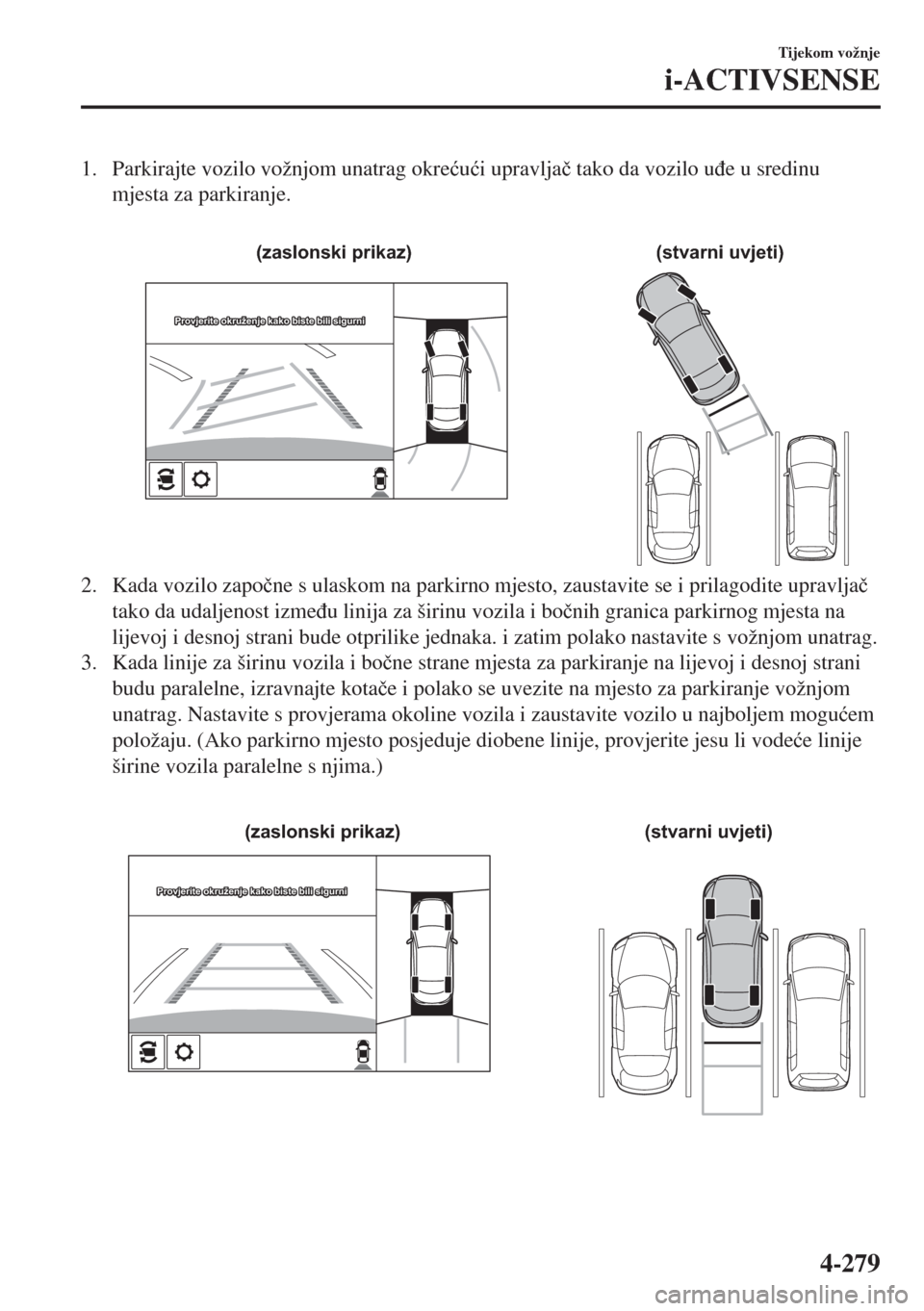

1. Parkirajte vozilo vožnjom unatrag okre üu üi upravlja þ tako da vozilo u ÿe u sredinu
mjesta za parkiranje.
(stvarni uvjeti) (zaslonski prikaz)
Provjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurni
2. Kada vozilo zapo þne s ulaskom na parkirno mjesto, zaustavite se i prilagodite upravlja þ
tako da udaljenost izme ÿu linija za širinu vozila i bo þnih granica parkirnog mjesta na
lijevoj i desnoj strani bude otprilike jednaka. i zatim polako nastavite s vožnjom unatrag.
3. Kada linije za širinu vozila i bo þne strane mjesta za parkiranje na lijevoj i desnoj strani
budu paralelne, izravnajte kota þe i polako se uvezite na mjesto za parkiranje vožnjom
unatrag. Nastavite s provjerama okoline vozila i zaustavite vozilo u najboljem mogu üem
položaju. (Ako parkirno mjesto posjeduje diobene linije, provjerite jesu li vode üe linije
širine vozila paralelne s njima.)
(stvarni uvjeti) (zaslonski prikaz)
Provjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurni
Tijekom vožnje
i-ACTIVSENSE
4-279
Page 446 of 899

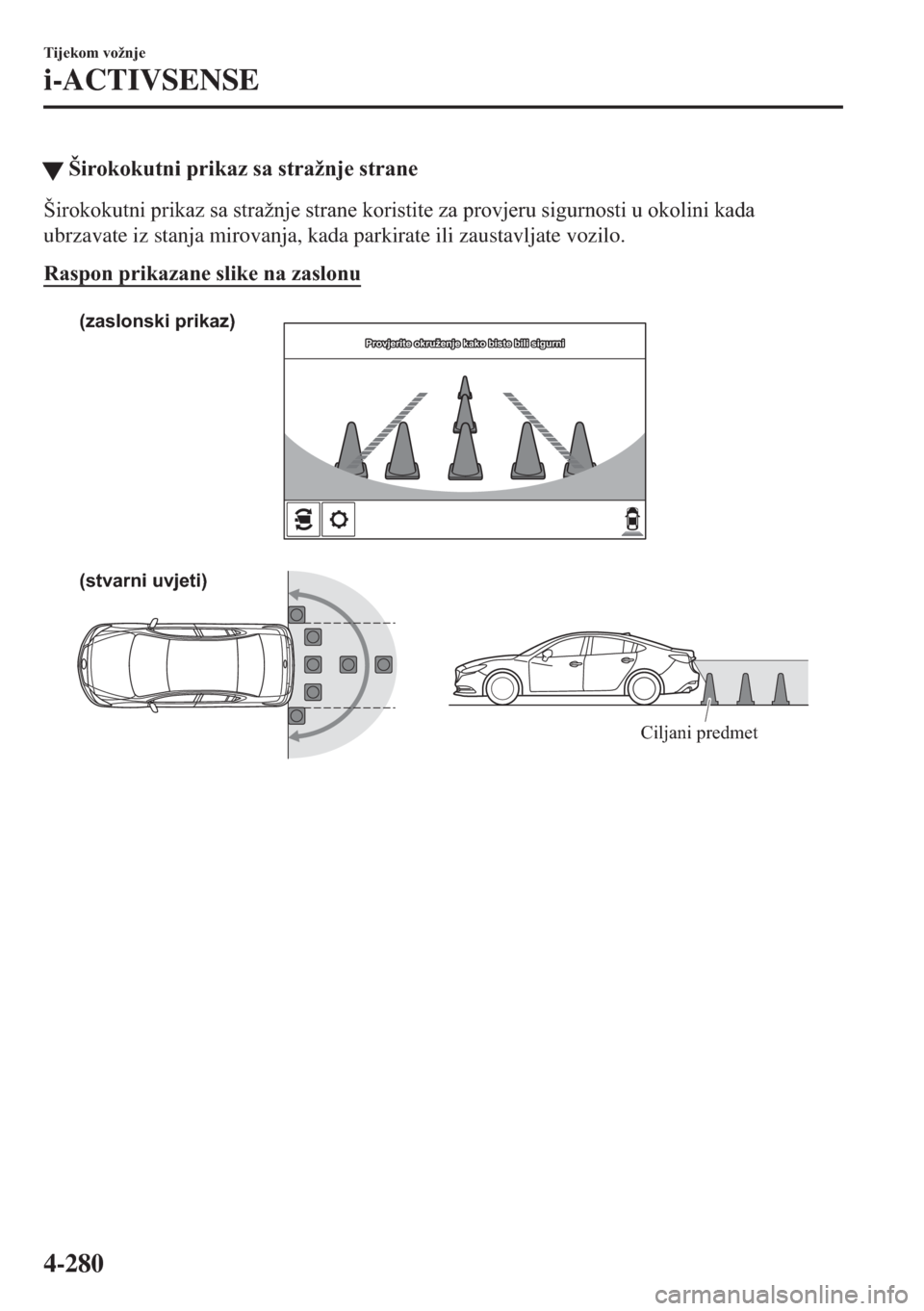

W
Page 447 of 899

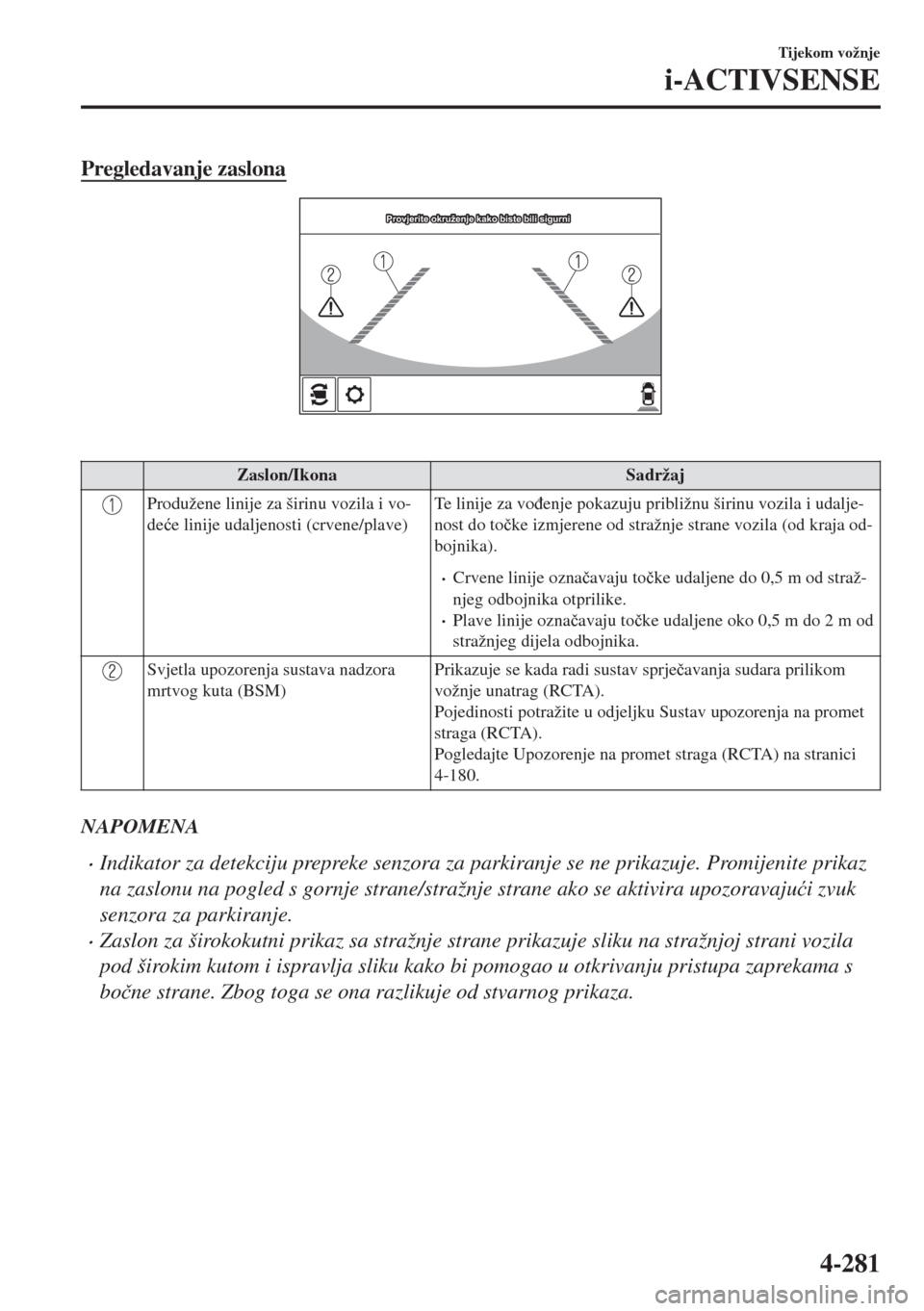

Pregledavanje zaslona
Provjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurniProvjerite okruženje kako biste bili sigurni
Zaslon/Ikona Sadržaj
Produžene linije za širinu vozila i vo-
de üe linije udaljenosti (crvene/plave)Te l i n i j e z a v o ÿenje pokazuju približnu širinu vozila i udalje-
nost do to þke izmjerene od stražnje strane vozila (od kraja od-
bojnika).
•Crvene linije ozna þavaju to þke udaljene do 0,5 m od straž-
njeg odbojnika otprilike.
•Plave linije ozna þavaju to þke udaljene oko 0,5 m do 2 m od
stražnjeg dijela odbojnika.
Svjetla upozorenja sustava nadzora
mrtvog kuta (BSM)Prikazuje se kada radi sustav sprje þavanja sudara prilikom
vožnje unatrag (RCTA).
Pojedinosti potražite u odjeljku Sustav upozorenja na promet
straga (RCTA).
Pogledajte Upozorenje na promet straga (RCTA) na stranici
4-180.
NAPOMENA
•Indikator za detekciju prepreke senzora za parkiranje se ne prikazuje. Promijenite prikaz
na zaslonu na pogled s gornje strane/stražnje strane ako se aktivira upozoravaju üi zvuk
senzora za parkiranje.
•Zaslon za širokokutni prikaz sa stražnje strane prikazuje sliku na stražnjoj strani vozila
pod širokim kutom i ispravlja sliku kako bi pomogao u otkrivanju pristupa zaprekama s
bo þne strane. Zbog toga se ona razlikuje od stvarnog prikaza.
Tijekom vožnje
i-ACTIVSENSE
4-281
Page 448 of 899

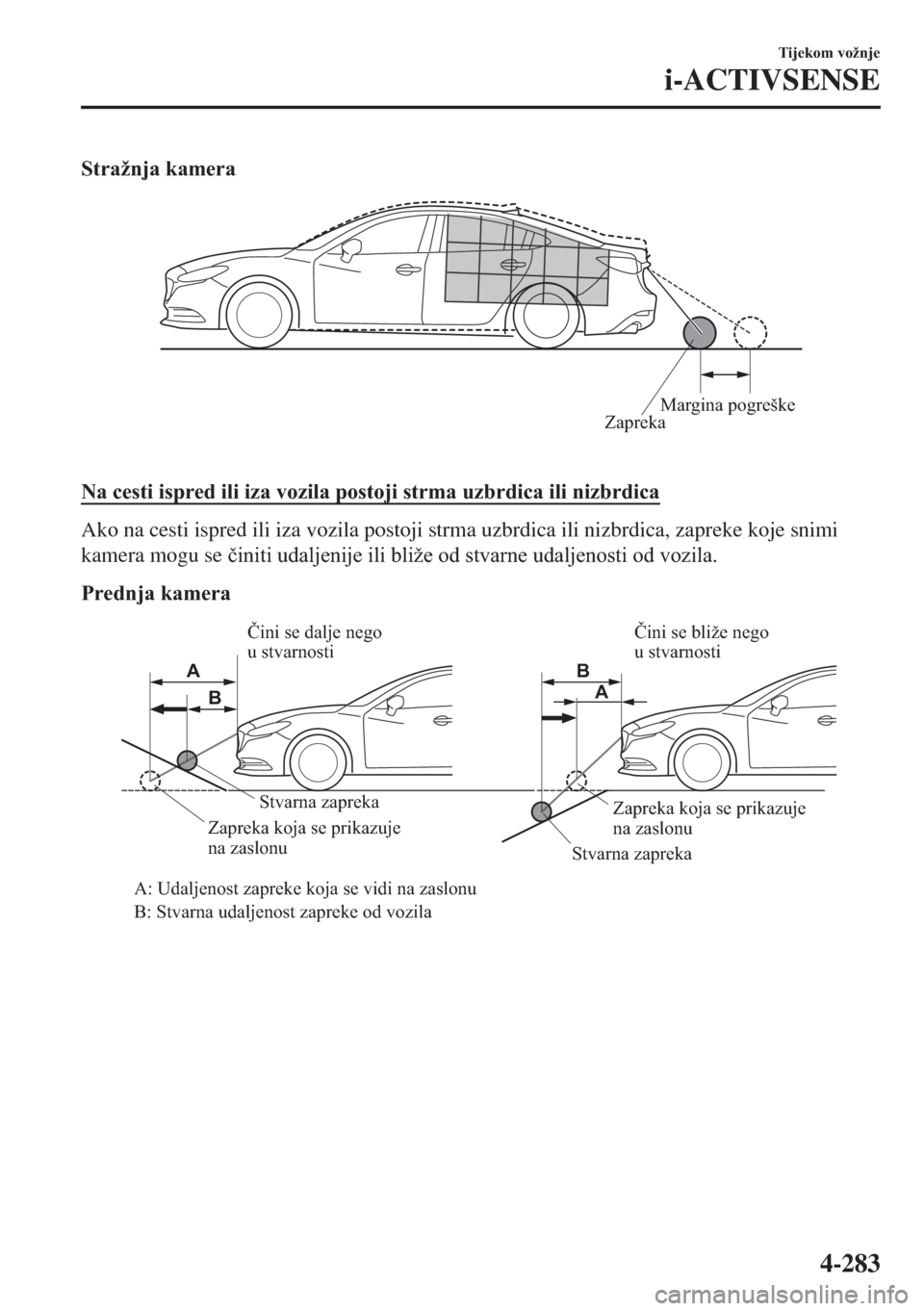

W 0 D U J L Q D S R J U H
Page 449 of 899
6 W U D
Page 450 of 899

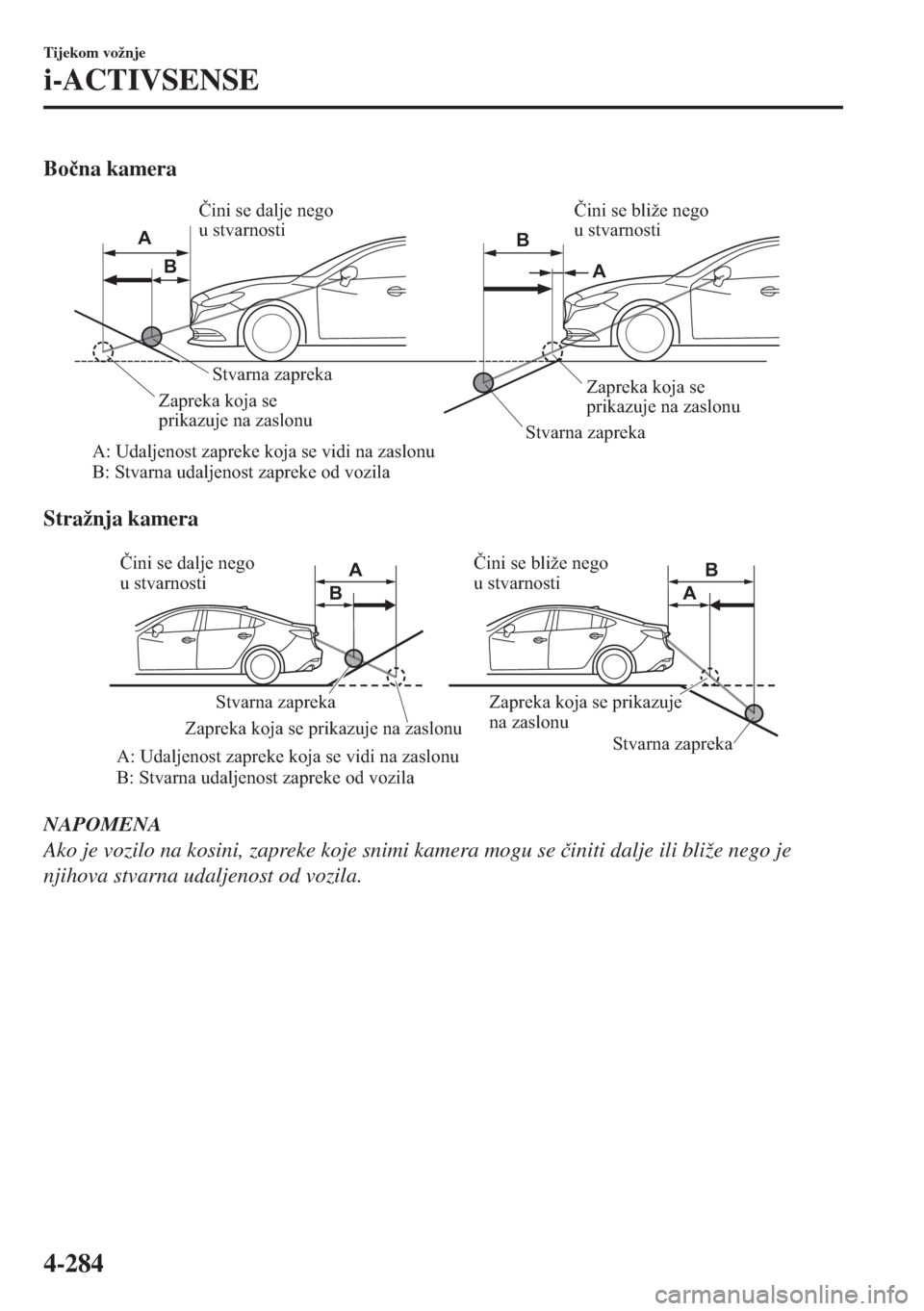

Bo þna kamera
Stvarna zapreka
Stvarna zapreka
A: Udaljenost zapreke koja se vidi na zaslonu
B: Stvarna udaljenost zapreke od vozila Zapreka koja se
prikazuje na zaslonuZapreka koja se
prikazuje na zaslonu Čini se dalje nego
u stvarnostiČini se bliže nego
u stvarnosti
A
A BB
Stražnja kamera
Stvarna zapreka
Stvarna zapreka
A: Udaljenost zapreke koja se vidi na zaslonu
B: Stvarna udaljenost zapreke od vozila Zapreka koja se prikazuje na zaslonuZapreka koja se prikazuje
na zaslonu Čini se dalje nego
u stvarnostiČini se bliže nego
u stvarnosti A
A BB
NAPOMENA

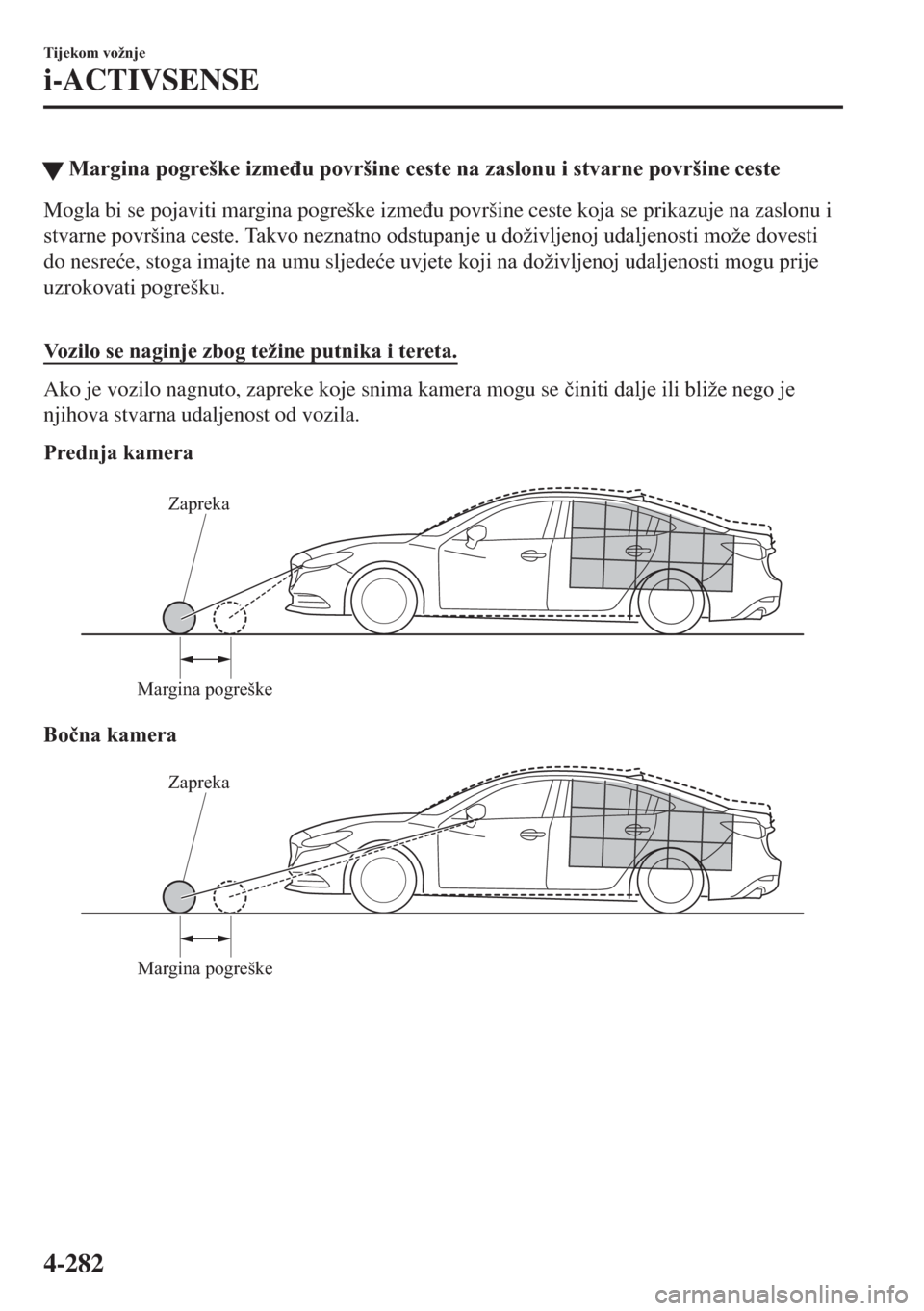

Ako je vozilo na kosini, zapreke koje snimi kamera mogu se þiniti dalje ili bliže nego je
njihova stvarna udaljenost od vozila.
Tijekom vožnje
i-ACTIVSENSE
4-284
