Page 491 of 899

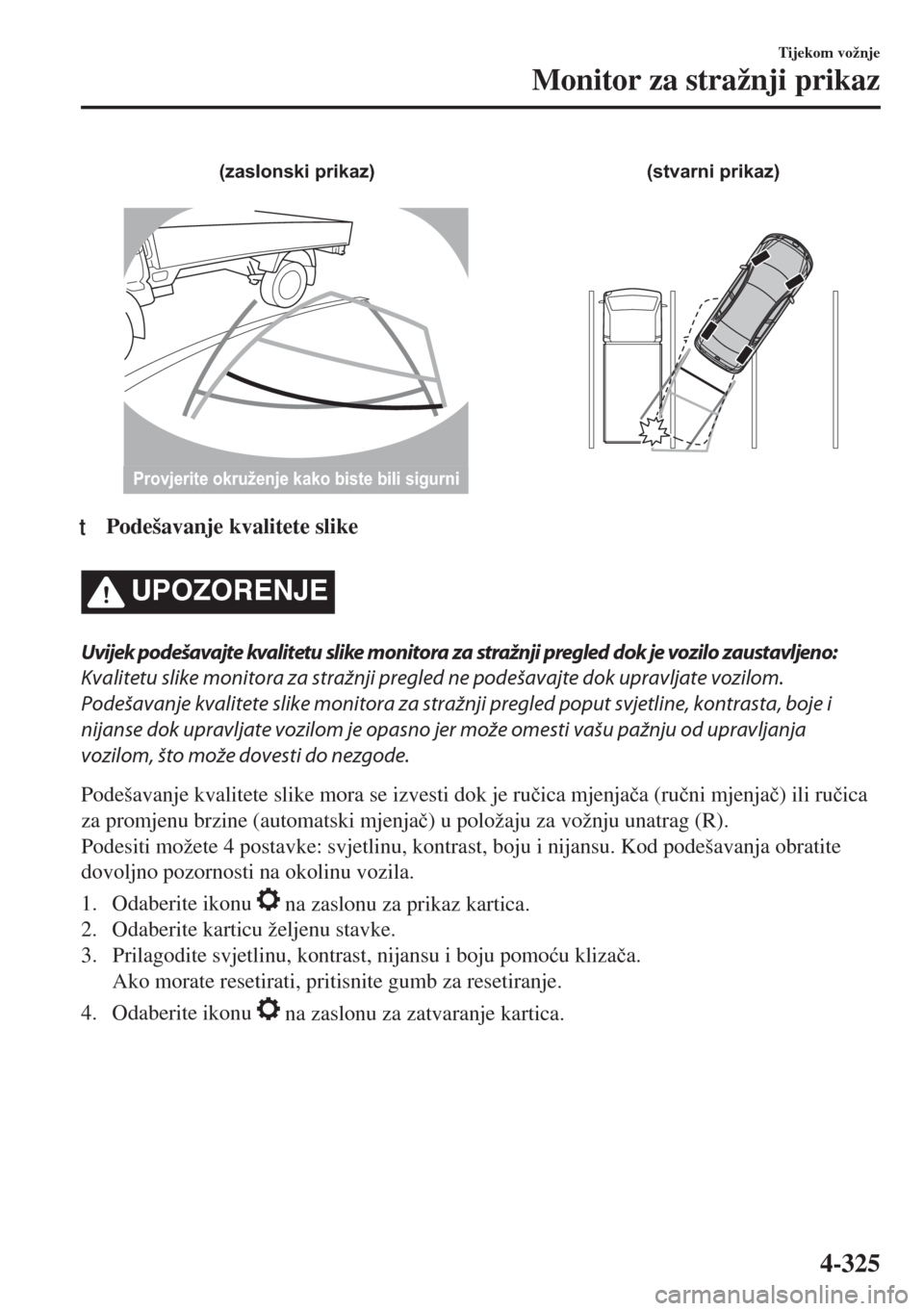

(zaslonski prikaz) (stvarni prikaz)
Provjerite okruženje kako biste bili sigurni
ttPodešavanje kvalitete slike
UPOZORENJE
Uvijek podešavajte kvalitetu slike monitora za stražnji pregled dok je vozilo zaustavljeno:
Kvalitetu slike monitora za stražnji pregled ne podešavajte dok upravljate vozilom.
Podešavanje kvalitete slike monitora za stražnji pregled poput svjetline, kontrasta, boje i
nijanse dok upravljate vozilom je opasno jer može omesti vašu pažnju od upravljanja
vozilom, što može dovesti do nezgode.
Podešavanje kvalitete slike mora se izvesti dok je ru þica mjenja þa (ru þni mjenja þ) ili ru þica
za promjenu brzine (automatski mjenja þ) u položaju za vožnju unatrag (R).
Podesiti možete 4 postavke: svjetlinu, kontrast, boju i nijansu. Kod podešavanja obratite
dovoljno pozornosti na okolinu vozila.
1. Odaberite ikonu
na zaslonu za prikaz kartica.
2. Odaberite karticu željenu stavke.
3. Prilagodite svjetlinu, kontrast, nijansu i boju pomo üu kliza þa.
Ako morate resetirati, pritisnite gumb za resetiranje.
4. Odaberite ikonu
na zaslonu za zatvaranje kartica.
Tijekom vožnje
Monitor za stražnji prikaz
4-325
Page 492 of 899

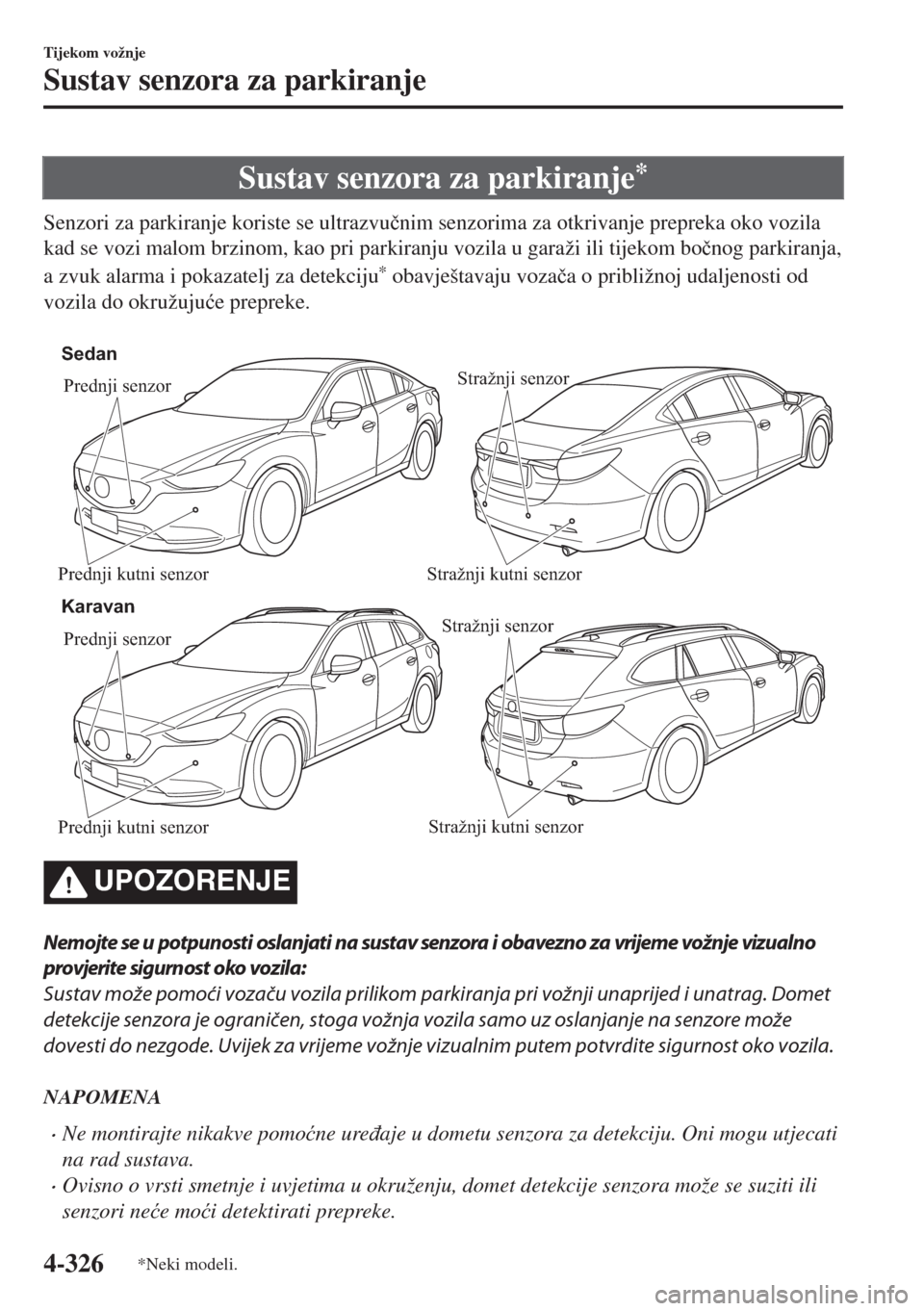

Sustav senzora za parkiranje*
Senzori za parkiranje koriste se ultrazvu þnim senzorima za otkrivanje prepreka oko vozila
kad se vozi malom brzinom, kao pri parkiranju vozila u garaži ili tijekom bo þnog parkiranja,
a zvuk alarma i pokazatelj za detekciju
* obavještavaju voza þa o približnoj udaljenosti od
vozila do okružuju üe prepreke.
Prednji senzor
Prednji kutni senzorStražnji senzor
Stražnji kutni senzor
Prednji senzor
Prednji kutni senzorStražnji senzor
Stražnji kutni senzor
Sedan
Karavan
UPOZORENJE
Nemojte se u potpunosti oslanjati na sustav senzora i obavezno za vrijeme vožnje vizualno
provjerite sigurnost oko vozila:
Sustav može pomoći vozaču vozila prilikom parkiranja pri vožnji unaprijed i unatrag. Domet
detekcije senzora je ograničen, stoga vožnja vozila samo uz oslanjanje na senzore može
dovesti do nezgode. Uvijek za vrijeme vožnje vizualnim putem potvrdite sigurnost oko vozila.
NAPOMENA
•Ne montirajte nikakve pomo üne ure ÿaje u dometu senzora za detekciju. Oni mogu utjecati
na rad sustava.
•Ovisno o vrsti smetnje i uvjetima u okruženju, domet detekcije senzora može se suziti ili
senzori ne üe mo üi detektirati prepreke.
Tijekom vožnje
Sustav senzora za parkiranje
4-326*Neki modeli.
Page 493 of 899

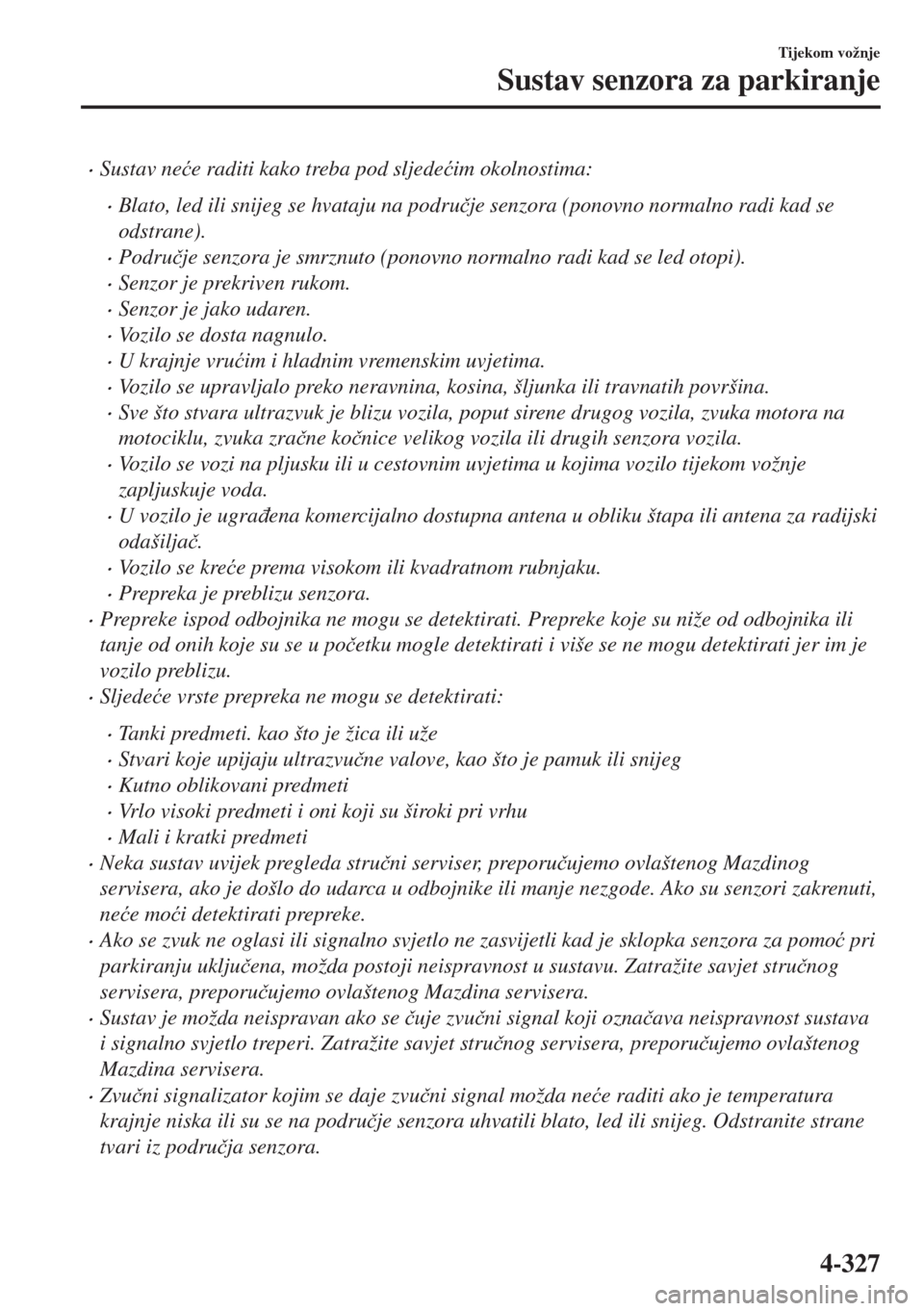

•Sustav ne üe raditi kako treba pod sljede üim okolnostima:
•Blato, led ili snijeg se hvataju na podru þje senzora (ponovno normalno radi kad se
odstrane).
•Podru þje senzora je smrznuto (ponovno normalno radi kad se led otopi).
•Senzor je prekriven rukom.
•Senzor je jako udaren.
•Vozilo se dosta nagnulo.
•U krajnje vru üim i hladnim vremenskim uvjetima.
•Vozilo se upravljalo preko neravnina, kosina, šljunka ili travnatih površina.
•Sve što stvara ultrazvuk je blizu vozila, poput sirene drugog vozila, zvuka motora na
motociklu, zvuka zra þne ko þnice velikog vozila ili drugih senzora vozila.
•Vozilo se vozi na pljusku ili u cestovnim uvjetima u kojima vozilo tijekom vožnje
zapljuskuje voda.
•U vozilo je ugra ÿena komercijalno dostupna antena u obliku štapa ili antena za radijski
odašilja þ.
•Vozilo se kre üe prema visokom ili kvadratnom rubnjaku.
•Prepreka je preblizu senzora.
•Prepreke ispod odbojnika ne mogu se detektirati. Prepreke koje su niže od odbojnika ili
tanje od onih koje su se u po þetku mogle detektirati i više se ne mogu detektirati jer im je
vozilo preblizu.
•Sljede üe vrste prepreka ne mogu se detektirati:
•Tanki predmeti. kao što je žica ili uže
•Stvari koje upijaju ultrazvu þne valove, kao što je pamuk ili snijeg
•Kutno oblikovani predmeti
•Vrlo visoki predmeti i oni koji su široki pri vrhu
•Mali i kratki predmeti
•Neka sustav uvijek pregleda stru þni serviser, preporu þujemo ovlaštenog Mazdinog
servisera, ako je došlo do udarca u odbojnike ili manje nezgode. Ako su senzori zakrenuti,
ne üe mo üi detektirati prepreke.
•Ako se zvuk ne oglasi ili signalno svjetlo ne zasvijetli kad je sklopka senzora za pomo ü pri
parkiranju uklju þena, možda postoji neispravnost u sustavu. Zatražite savjet stru þnog
servisera, preporu þujemo ovlaštenog Mazdina servisera.
•Sustav je možda neispravan ako se þuje zvu þni signal koji ozna þava neispravnost sustava
i signalno svjetlo treperi. Zatražite savjet stru þnog servisera, preporu þujemo ovlaštenog
Mazdina servisera.
•Zvu þni signalizator kojim se daje zvu þni signal možda ne üe raditi ako je temperatura
krajnje niska ili su se na podru þje senzora uhvatili blato, led ili snijeg. Odstranite strane
tvari iz podru þja senzora.
Tijekom vožnje
Sustav senzora za parkiranje
4-327
Page 494 of 899

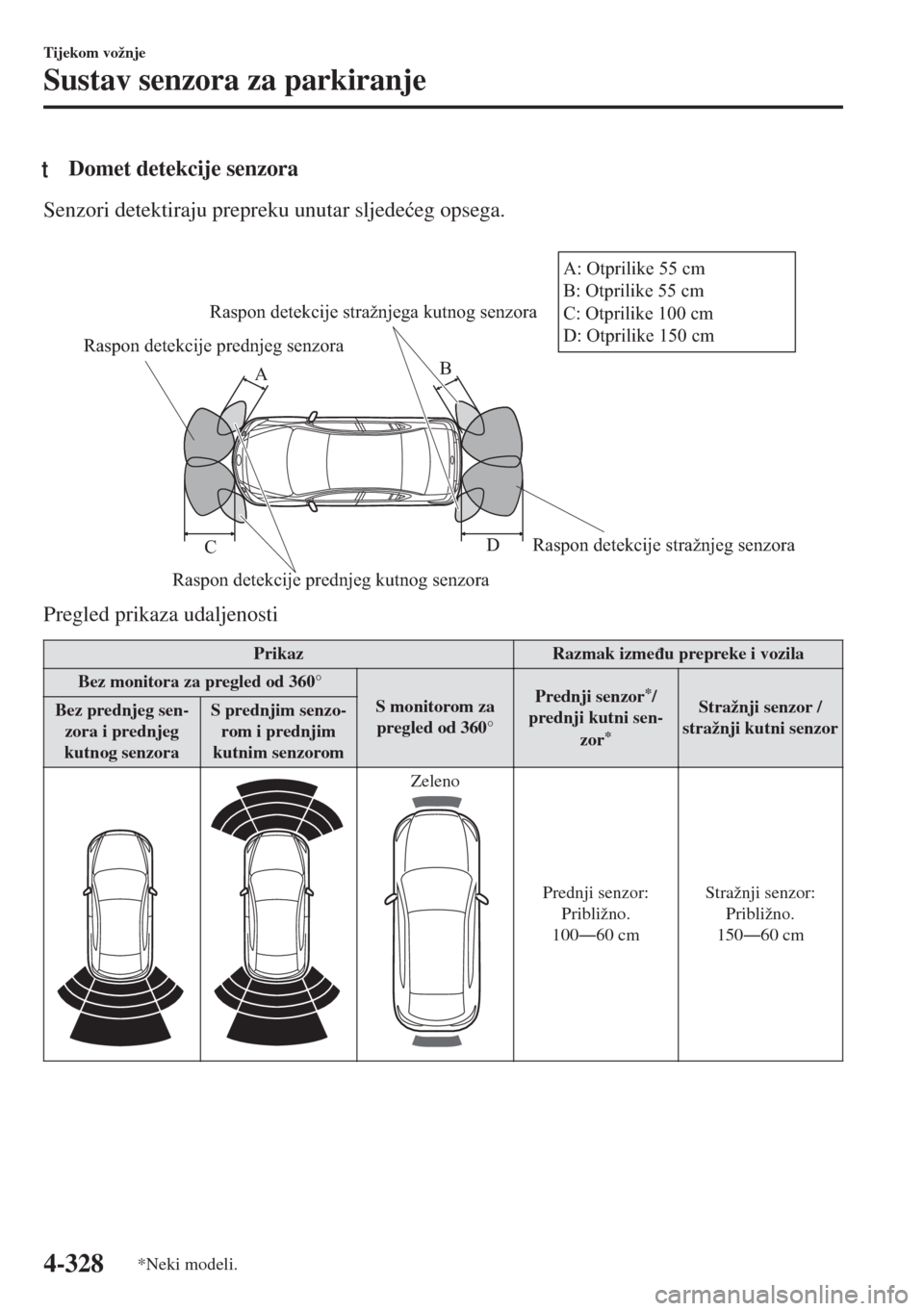

tDomet detekcije senzora
Senzori detektiraju prepreku unutar sljede üeg opsega.
Raspon detekcije prednjeg senzora
Raspon detekcije prednjeg kutnog senzoraRaspon detekcije stražnjeg senzora Raspon detekcije stražnjega kutnog senzora
B
A
D
CA: Otprilike 55 cm
B: Otprilike 55 cm
C: Otprilike 100 cm
D: Otprilike 150 cm
Pregled prikaza udaljenosti
Prikaz Razmak izme ÿu prepreke i vozila
Bez monitora za pregled od 360°
S monitorom za
pregled od 360°Prednji senzor
*/
prednji kutni sen-
zor
*
Stražnji senzor /
stražnji kutni senzor Bez prednjeg sen-
zora i prednjeg
kutnog senzoraS prednjim senzo-
rom i prednjim
kutnim senzorom
Zeleno
Prednji senzor:
Približno.
100Š60 cmStražnji senzor:
Približno.
150Š60 cm
Tijekom vožnje
Sustav senzora za parkiranje
4-328*Neki modeli.
Page 495 of 899

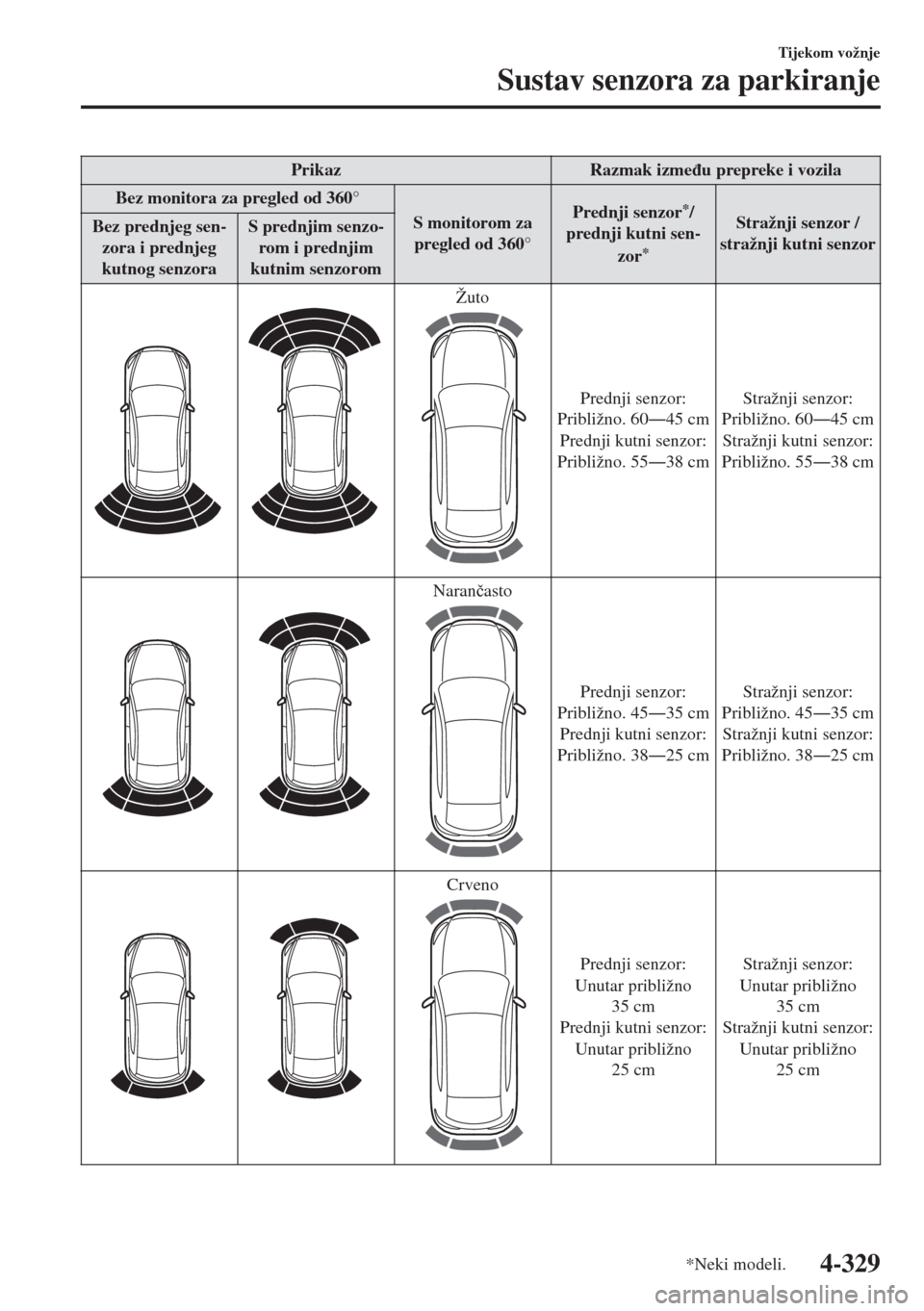

Prikaz Razmak izme ÿu prepreke i vozila
Bez monitora za pregled od 360°
S monitorom za
pregled od 360°Prednji senzor
*/
prednji kutni sen-
zor
*
Stražnji senzor /
stražnji kutni senzor Bez prednjeg sen-
zora i prednjeg
kutnog senzoraS prednjim senzo-
rom i prednjim
kutnim senzorom
Žuto
Prednji senzor:
Približno. 60Š45 cm
Prednji kutni senzor:
Približno. 55Š38 cmStražnji senzor:
Približno. 60Š45 cm
Stražnji kutni senzor:
Približno. 55Š38 cm
Naran þasto
Prednji senzor:
Približno. 45Š35 cm
Prednji kutni senzor:
Približno. 38Š25 cmStražnji senzor:
Približno. 45Š35 cm
Stražnji kutni senzor:
Približno. 38Š25 cm
Crveno
Prednji senzor:
Unutar približno
35 cm
Prednji kutni senzor:
Unutar približno
25 cmStražnji senzor:
Unutar približno
35 cm
Stražnji kutni senzor:
Unutar približno
25 cm
Tijekom vožnje
Sustav senzora za parkiranje
*Neki modeli.4-329
Page 496 of 899

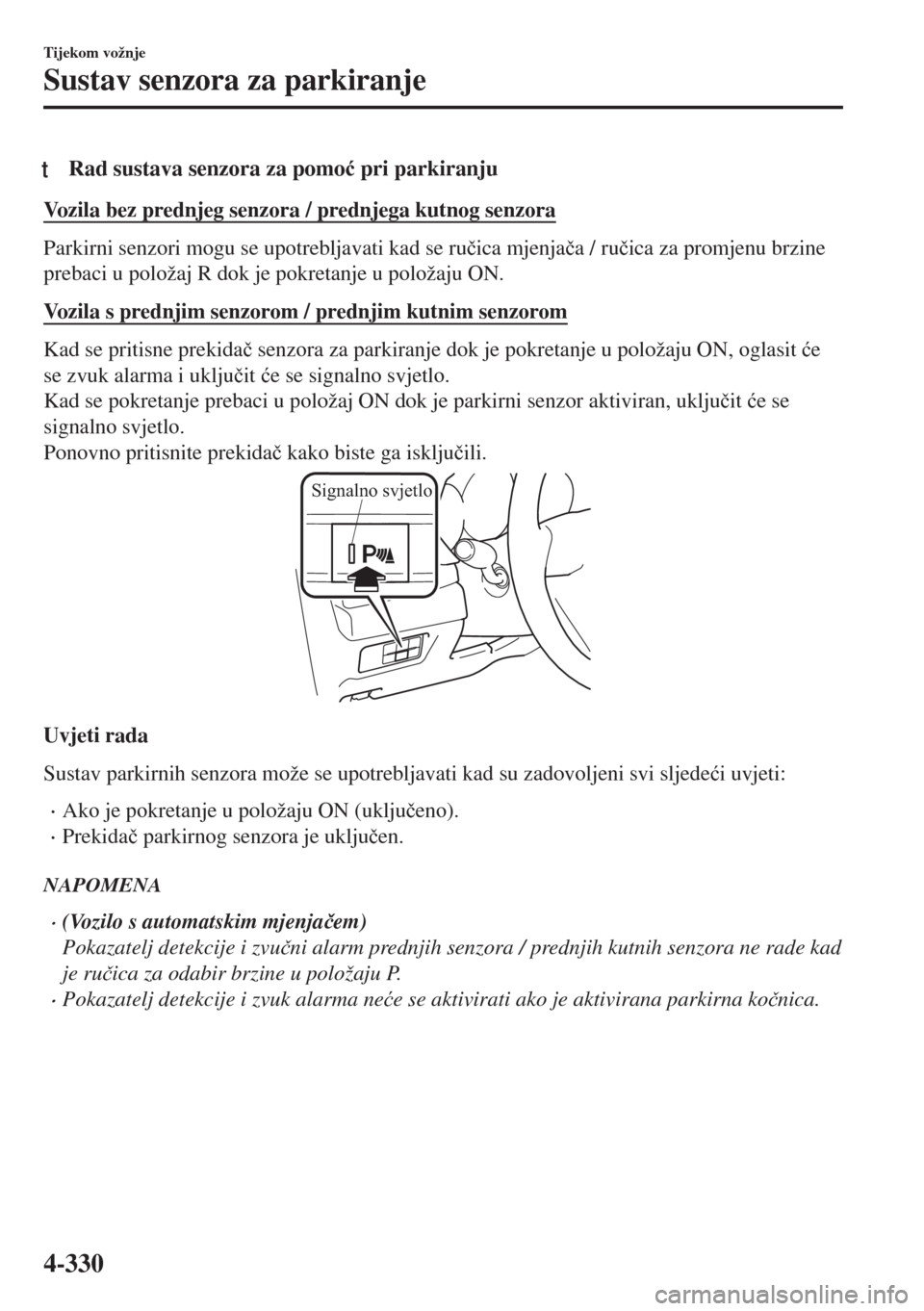

tRad sustava senzora za pomo ü pri parkiranju
Vozila bez prednjeg senzora / prednjega kutnog senzora
Parkirni senzori mogu se upotrebljavati kad se ru þica mjenja þa / ru þica za promjenu brzine
prebaci u položaj R dok je pokretanje u položaju ON.
Vozila s prednjim senzorom / prednjim kutnim senzorom
Kad se pritisne prekida þ senzora za parkiranje dok je pokretanje u položaju ON, oglasit üe
se zvuk alarma i uklju þit üe se signalno svjetlo.
Kad se pokretanje prebaci u položaj ON dok je parkirni senzor aktiviran, uklju þit üe se
signalno svjetlo.
Ponovno pritisnite prekida þ kako biste ga isklju þili.
Signalno svjetlo
Uvjeti rada
Sustav parkirnih senzora može se upotrebljavati kad su zadovoljeni svi sljede üi uvjeti:
•Ako je pokretanje u položaju ON (uklju þeno).
•Prekida þ parkirnog senzora je uklju þen.
NAPOMENA
•(Vozilo s automatskim mjenja þem)
Pokazatelj detekcije i zvu þni alarm prednjih senzora / prednjih kutnih senzora ne rade kad
je ru þica za odabir brzine u položaju P.
•Pokazatelj detekcije i zvuk alarma ne üe se aktivirati ako je aktivirana parkirna ko þnica.
Tijekom vožnje
Sustav senzora za parkiranje
4-330
Page 497 of 899

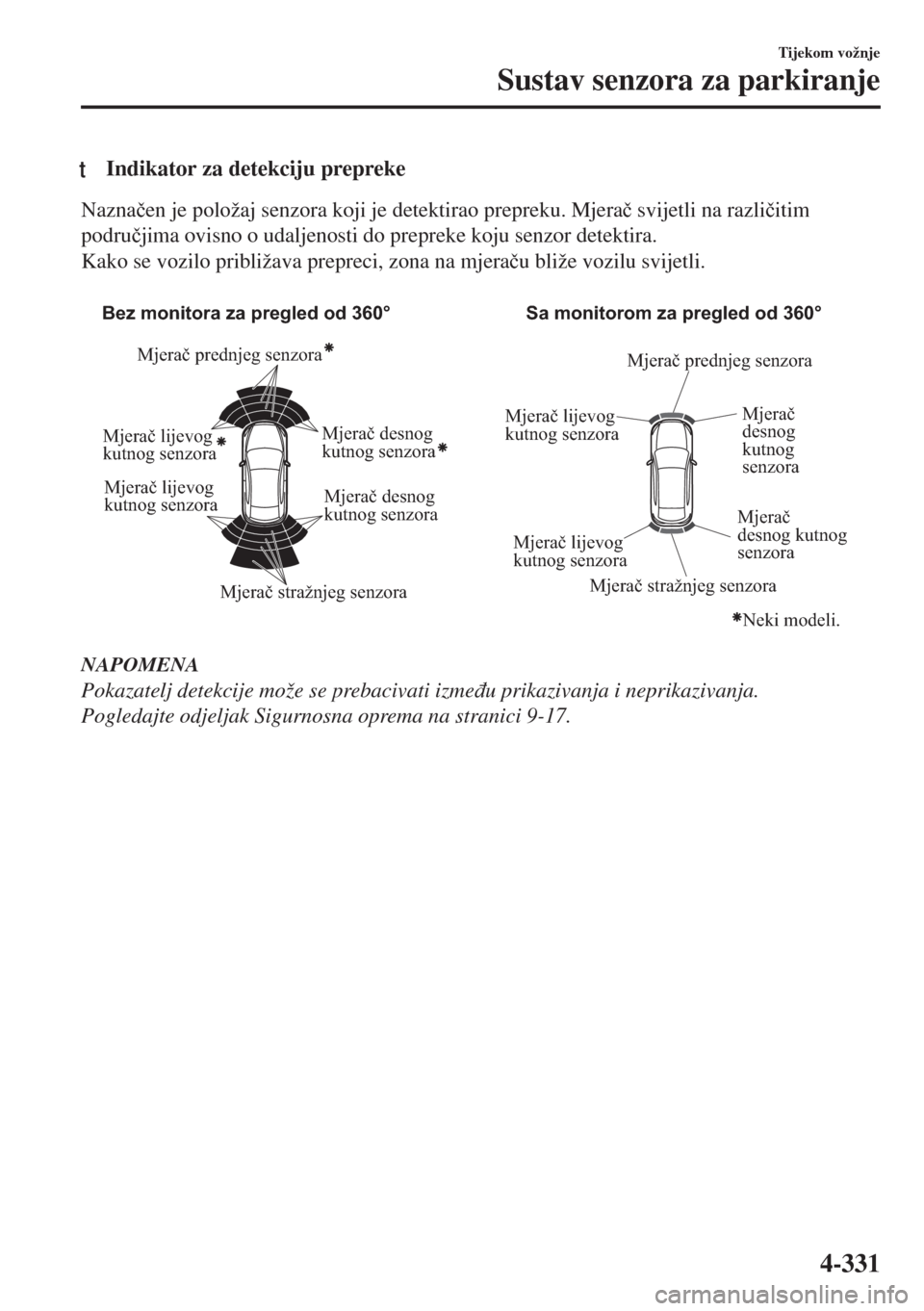

tIndikator za detekciju prepreke
Nazna þen je položaj senzora koji je detektirao prepreku. Mjera þ svijetli na razli þitim
podru þjima ovisno o udaljenosti do prepreke koju senzor detektira.
Kako se vozilo približava prepreci, zona na mjera þu bliže vozilu svijetli.
Bez monitora za pregled od 360° Sa monitorom za pregled od 360°
Mjerač desnog
kutnog senzora Mjerač desnog
kutnog senzora
Mjerač lijevog
kutnog senzora
Mjerač
desnog kutnog
senzora Mjerač lijevog
kutnog senzoraMjerač
desnog
kutnog
senzora Mjerač lijevog
kutnog senzoraMjerač lijevog
kutnog senzora Mjerač prednjeg senzora
Mjerač prednjeg senzora
Mjerač stražnjeg senzoraMjerač stražnjeg senzora
Neki modeli.
NAPOMENA
Pokazatelj detekcije može se prebacivati izme ÿu prikazivanja i neprikazivanja.
Pogledajte odjeljak Sigurnosna oprema na stranici 9-17.
Tijekom vožnje
Sustav senzora za parkiranje
4-331
Page 498 of 899

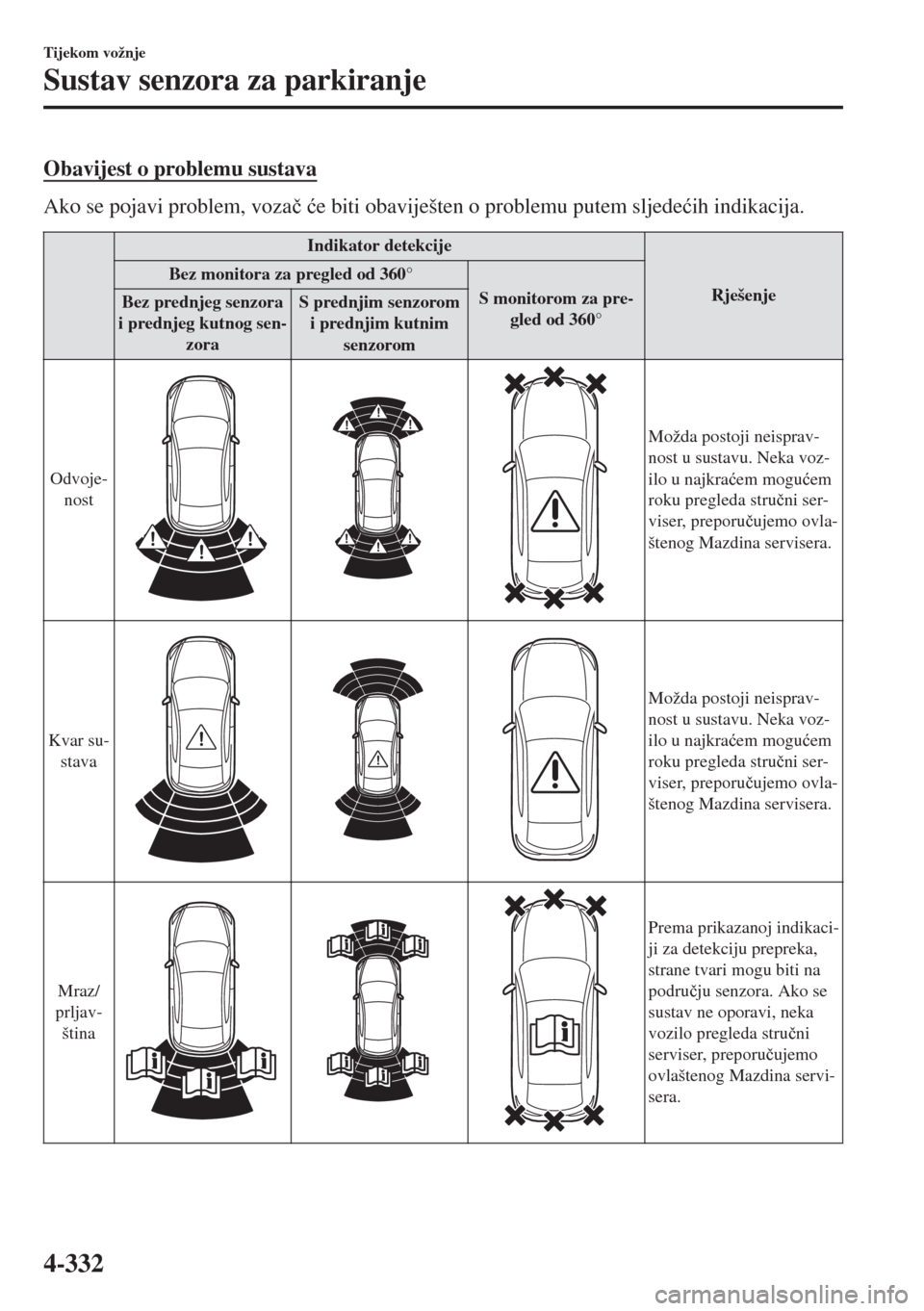

Obavijest o problemu sustava
Ako se pojavi problem, voza þ üe biti obaviješten o problemu putem sljede üih indikacija.
Indikator detekcije
Rješenje Bez monitora za pregled od 360°
S monitorom za pre-
gled od 360° Bez prednjeg senzora
i prednjeg kutnog sen-
zoraS prednjim senzorom
i prednjim kutnim
senzorom
Odvoje-
nost
Možda postoji neisprav-
nost u sustavu. Neka voz-
ilo u najkra üem mogu üem
roku pregleda stru þni ser-
viser, preporu þujemo ovla-
štenog Mazdina servisera.
Kvar su-
stava
Možda postoji neisprav-
nost u sustavu. Neka voz-
ilo u najkra üem mogu üem
roku pregleda stru þni ser-
viser, preporu þujemo ovla-
štenog Mazdina servisera.
Mraz/
prljav-
ština
Prema prikazanoj indikaci-
ji za detekciju prepreka,
strane tvari mogu biti na
podru þju senzora. Ako se
sustav ne oporavi, neka
vozilo pregleda stru þni
serviser, preporu þujemo
ovlaštenog Mazdina servi-
sera.
Tijekom vožnje
Sustav senzora za parkiranje
4-332
Page 499 of 899

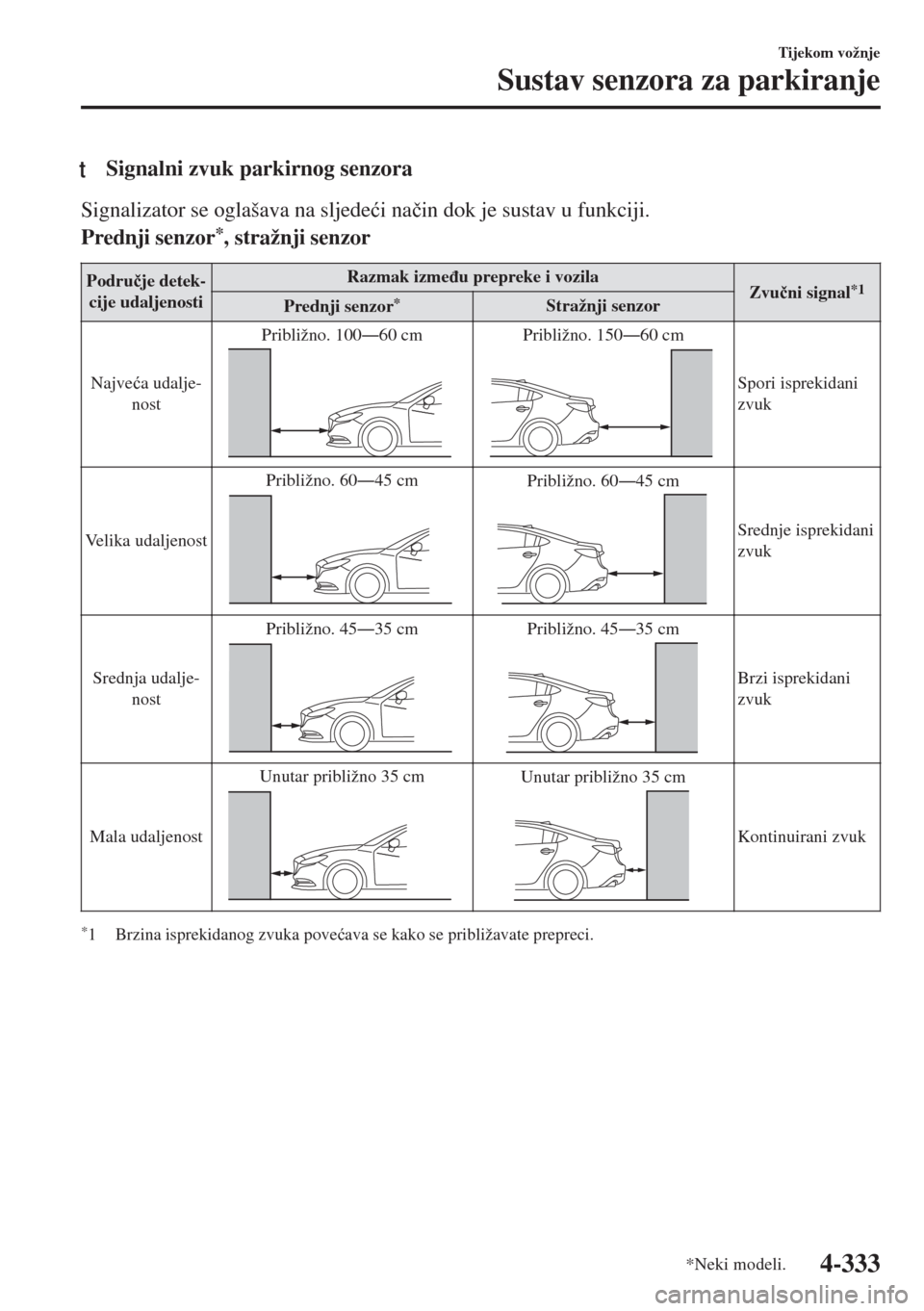

tSignalni zvuk parkirnog senzora
Signalizator se oglašava na sljede üi na þin dok je sustav u funkciji.
Prednji senzor
*, stražnji senzor
Podru þje detek-
cije udaljenostiRazmak izme ÿu prepreke i vozila
Zvu þni signal*1Prednji senzor*Stražnji senzor
Najve üa udalje-
nostPribližno. 100Š60 cm
Približno. 150Š60 cm
Spori isprekidani
zvuk
Velika udaljenostPribližno. 60Š45 cm
Približno. 60Š45 cm
Srednje isprekidani
zvuk
Srednja udalje-
nostPribližno. 45Š35 cm
Približno. 45Š35 cm
Brzi isprekidani
zvuk
Mala udaljenostUnutar približno 35 cm
Unutar približno 35 cm
Kontinuirani zvuk
*1 Brzina isprekidanog zvuka pove üava se kako se približavate prepreci.
Tijekom vožnje
Sustav senzora za parkiranje
*Neki modeli.4-333
Page 500 of 899

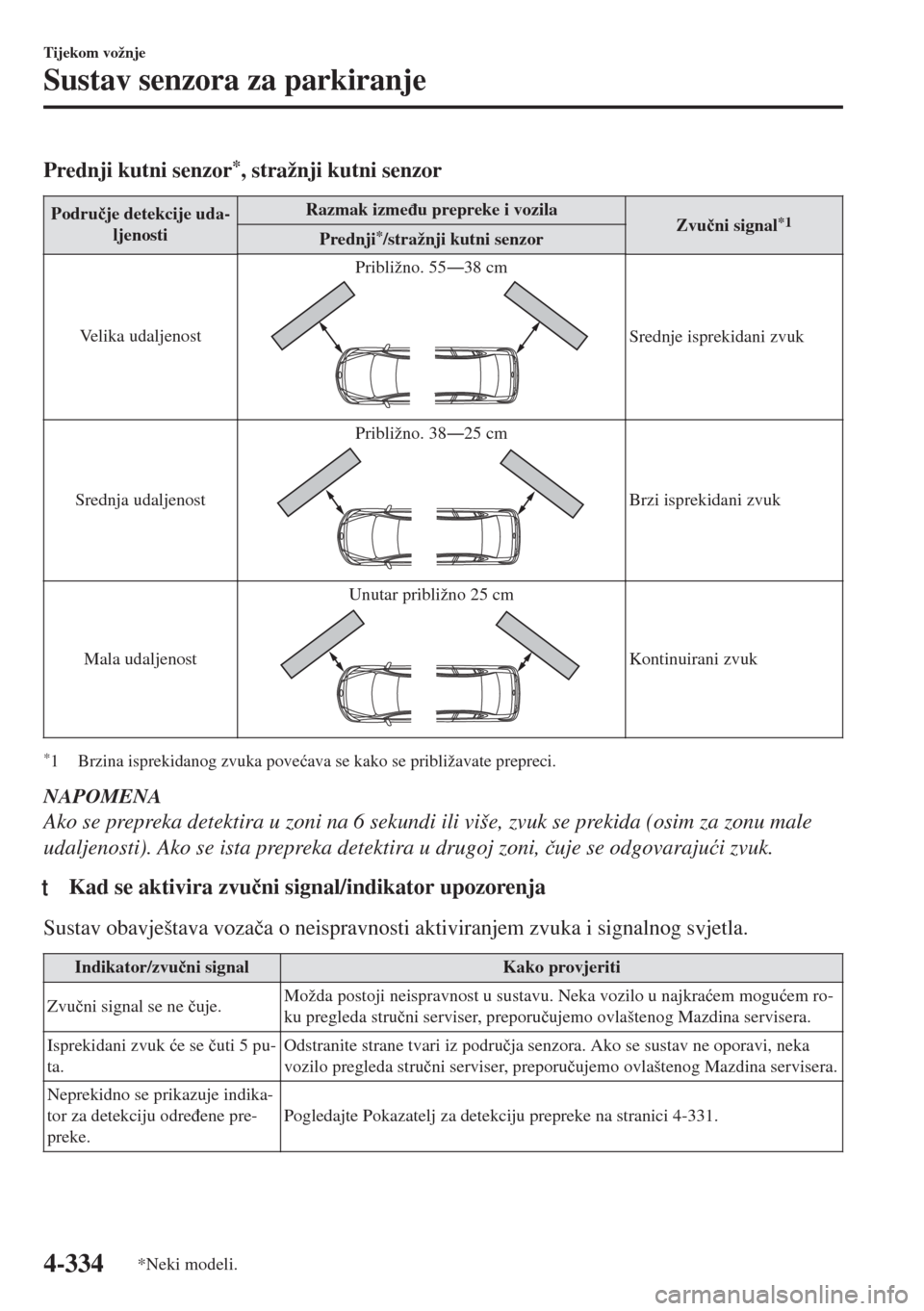

Prednji kutni senzor*, stražnji kutni senzor
Podru þje detekcije uda-
ljenostiRazmak izme ÿu prepreke i vozila
Zvu þni signal*1Prednji*/stražnji kutni senzor
Velika udaljenostPribližno. 55Š38 cm
Srednje isprekidani zvuk
Srednja udaljenostPribližno. 38Š25 cm
Brzi isprekidani zvuk
Mala udaljenostUnutar približno 25 cm
Kontinuirani zvuk
*1 Brzina isprekidanog zvuka pove üava se kako se približavate prepreci.
NAPOMENA
Ako se prepreka detektira u zoni na 6 sekundi ili više, zvuk se prekida (osim za zonu male
udaljenosti). Ako se ista prepreka detektira u drugoj zoni, þuje se odgovaraju üi zvuk.
ttKad se aktivira zvu þni signal/indikator upozorenja
Sustav obavještava voza þa o neispravnosti aktiviranjem zvuka i signalnog svjetla.
Indikator/zvu þni signal Kako provjeriti
Zvu þni signal se ne þuje.Možda postoji neispravnost u sustavu. Neka vozilo u najkra üem mogu üem ro-
ku pregleda stru þni serviser, preporu þujemo ovlaštenog Mazdina servisera.
Isprekidani zvuk üe se þuti 5 pu-
ta.Odstranite strane tvari iz podru þja senzora. Ako se sustav ne oporavi, neka
vozilo pregleda stru þni serviser, preporu þujemo ovlaštenog Mazdina servisera.
Neprekidno se prikazuje indika-
tor za detekciju odre ÿene pre-
preke.Pogledajte Pokazatelj za detekciju prepreke na stranici 4-331.
