MAZDA MODEL 6 2018 Ägarmanual (in Swedish)

1. För växelspaken (manuell växellåda) eller växelväljaren (automatisk växellåda) till
backläget (R) när du vill byta till den bakre vyn.
2. Innan du backar in fordonet i parkeringsplatsen, vrid ratten med hänvisning till den
visade körriktningen på skärmen så att bilen kommer in i mitten på parkeringsytan.

(Visningens tillstånd)(Bilens tillstånd)
Kontrollera att omgivningen är säker
3. När bilen börjar backa in i parkeringsytan, fortsätt backa så att avståndet mellan
fordonets breddlinjer och sidorna i parkeringsytan till vänster och höger är i stort sett
lika.

(Visningens tillstånd)(Bilens tillstånd)
Kontrollera att omgivningen är säker
4. Fortsätt att vrida på ratten tills fordonets breddlinjer är parallella på vänster och höger
sida i parkeringsytan.
5. Så snart de är parallella, räta upp bilen och backa långsamt rakt in i parkeringsytan.
Fortsätt att kontrollera bilens omgivningar och stanna sedan bilen i bästa möjliga
position. (Om parkeringsytan har markeringslinjer, kontrollera att fordonets breddlinjer
är parallella med dem.)
Under körning
Backkamerans display
4-309

(Visningens tillstånd)(Bilens tillstånd)
Kontrollera att omgivningen är säker
6. Den föregående skärmen visas när växelspaken (manuell växellåda) eller växelväljaren
(automatisk växellåda) flyttas från backläget (R) till ett annat växelläge.
OBS
Eftersom det kan vara en skillnad mellan den visade bilden, som den som visas nedan, och
de verkliga förhållandena vid parkering, kontrollera alltid visuellt att det är säkert att
parkera bilen på avsedd plats.
•I bilden på parkeringsluckan (eller garaget) som visas på skärmen kan bakänden och
linjerna för avståndsvägledning se ut att vara i linje med varandra på skärmen trots att de
inte är det på marken.
•Vid parkering i en parkeringslucka med markeringslinje på bara en sida kan
markeringslinjen och fordonets bredd linje se ut att vara i linje med varandra på skärmen
trots att de inte är det på marken.
Kontrollera att omgivningen är säker
Under körning
Backkamerans display
4-310

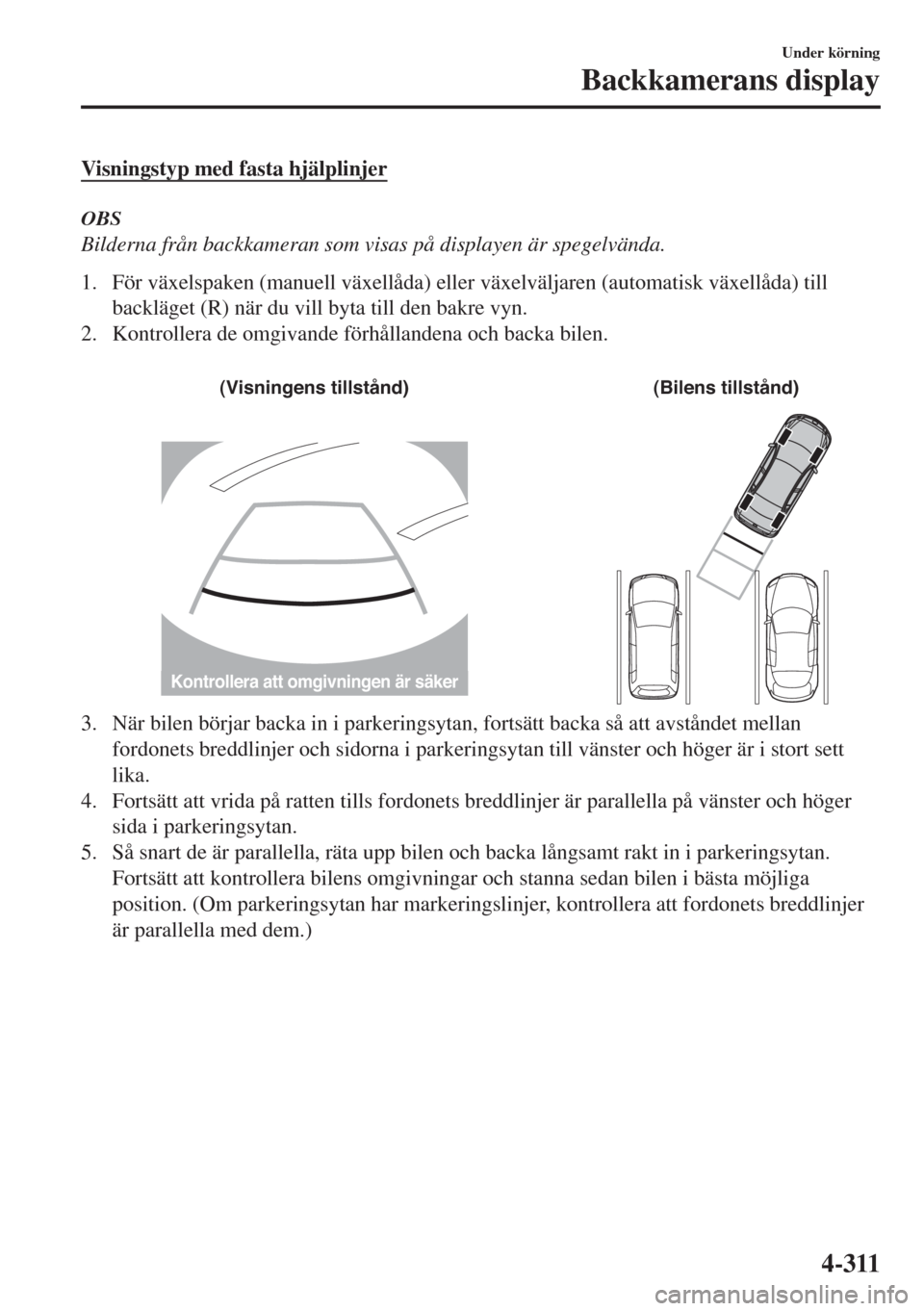

Visningstyp med fasta hjälplinjer
OBS
Bilderna från backkameran som visas på displayen är spegelvända.
1. För växelspaken (manuell växellåda) eller växelväljaren (automatisk växellåda) till
backläget (R) när du vill byta till den bakre vyn.
2. Kontrollera de omgivande förhållandena och backa bilen.

(Visningens tillstånd)(Bilens tillstånd)
Kontrollera att omgivningen är säker
3. När bilen börjar backa in i parkeringsytan, fortsätt backa så att avståndet mellan
fordonets breddlinjer och sidorna i parkeringsytan till vänster och höger är i stort sett
lika.
4. Fortsätt att vrida på ratten tills fordonets breddlinjer är parallella på vänster och höger
sida i parkeringsytan.
5. Så snart de är parallella, räta upp bilen och backa långsamt rakt in i parkeringsytan.
Fortsätt att kontrollera bilens omgivningar och stanna sedan bilen i bästa möjliga
position. (Om parkeringsytan har markeringslinjer, kontrollera att fordonets breddlinjer
är parallella med dem.)
Under körning
Backkamerans display
4-311

(Visningens tillstånd)(Bilens tillstånd)
Kontrollera att omgivningen är säker
6. Den föregående skärmen visas när växelspaken (manuell växellåda) eller växelväljaren
(automatisk växellåda) flyttas från backläget (R) till ett annat växelläge.
OBS
Eftersom det kan vara en skillnad mellan den visade bilden, som den som visas nedan, och
de verkliga förhållandena vid parkering, kontrollera alltid visuellt att det är säkert att
parkera bilen på avsedd plats.
•I bilden på parkeringsluckan (eller garaget) som visas på skärmen kan bakänden och
linjerna för avståndsvägledning se ut att vara i linje med varandra på skärmen trots att de
inte är det på marken.
•Vid parkering i en parkeringslucka med markeringslinje på bara en sida kan
markeringslinjen och fordonets bredd linje se ut att vara i linje med varandra på skärmen
trots att de inte är det på marken.
Kontrollera att omgivningen är säker
Under körning
Backkamerans display
4-312

WVarians mellan verkliga vägförhållanden och visad bild
Viss varians uppstår mellan den verkliga vägen och den visade vägen. Denna skillnad i
avstånd och perspektiv kan leda till en olycka. Tänk på att följande omständigheter kan
orsaka varians i avståndsupplevelsen.
Bilen lutar på grund av passagerarnas vikt och last
När bilens bakdel är nedsänkt, framstår föremål på displayen som längre bort än de i
verkligheten är.
Varians
Föremål
Det är en brant backe bakom bilen
Om det är en brant uppförsbacke (nedförsbacke) bakom bilen framstår föremål på displayen
som längre bort (nedförsbacke: närmare) än de verkligen är.
A AB
B
Framstår som
längre bort
än verkligt
avstånd
Föremålets
verkliga placering Föremålets verkliga placering
Föremål på skärmen
A: Avstånd mellan fordon och föremål på skärmen.
B: Verkligt avstånd mellan fordon och föremål.Föremål på skärmenFramstår
som när-
mare än
verkligt
avstånd
Under körning
Backkamerans display
4-313

Tredimensionella föremål bakom bilen
Eftersom linjerna för avståndsvägledning visas baserat på en plan yta, skiljer sig avståndet
till det tredimensionella föremålet på skärmen från det verkliga avståndet.
A
A
C B
CB
(Verkligt avstånd) B>C=A
Avkänt avstånd på skärmen A>B>C
(Visning på skärm)
(Verkligt tillstånd)
Kontrollera att omgivningen är säker
(Visningstyp med hjälplinjer för bilens förväntade väg)
Vid backning i närheten av ett tredimensionellt föremål
Vid backning i närheten av ett överhängande föremål, kan bilen träffa föremålet trots att de
förväntade kurslinjerna inte kommer i kontakt med föremålet på skärmen. Positionen på det
objekt som visas på skärmen skiljer sig från den verkliga positionen eftersom de förväntade
kurslinjerna på skärmen visas på en horisontell vägyta. Vid backning nära ett överhängande
föremål, kontrollera visuellt hur det ser ut bakom och i backningens närhet.
(Visning på skärm) (Verklig vy)
Kontrollera att omgivningen är säker
Under körning
Backkamerans display
4-314

tJustering av bildkvalitet
VARNING
Justera alltid bildkvaliteten på backkamerans display när bilen står stilla:
Justera aldrig bildkvaliteten på backkamerans display när bilen körs. Det kan vara farligt att
justera bildkvaliteten på backkamerans display såsom ljusstyrka, kontrast, färg och färgton
medan du kör eftersom du kan förlora uppmärksamheten på trafiken. Det kan leda till en
olycka.
Bildkvaliteten måste justeras när växelspaken (manuell växellåda) eller växelväljaren
(automatisk växellåda) är i backläge (R).
Det finns 4 inställningar som kan justeras, bland annat ljusstyrka, kontrast, färgton och färg.
Var tillräckligt uppmärksam på bilens omgivning vi justering.
1. Välj ikonen
på skärmen för att visa flikarna.
2. Välj önskad flik.
3. Justera ljusstyrka, kontrast, färgton och färg med skjutreglagen.
Tryck på reset om du måste återställa.
4. Välj ikonen
på skärmen för att stänga fliken.
Under körning
Backkamerans display
4-315

Parkeringssensorsystem*
Parkeringssensorerna använder sig av ultraljudssensorer som registrerar hinder i närheten av
bilen medan den körs i låg hastighet, exempelvis i ett garage eller vid en parkering och ett
ljud hörs och en detekteringsindikering
* informerar föraren om det ungefärliga avståndet
mellan bilen och det närliggande hindret.

Främre sensor
Främre hörnsensorBakre sensor
Bakre hörnsensor
Främre sensor
Främre hörnsensorBakre sensor
Bakre hörnsensor
Sedan
Kombi
VARNING
Förlita dig inte helt på parkeringssensorsystemet och gör alltid säkerhetskontroller runtom
ditt fordon under körning:
Systemet kan assistera föraren i att manövrera fordonet framåt och bakåt under parkering.
Sensorerna har ett begränsat avkänningsområde – om du kör fordonet och bara förlitar dig
på sensorerna kan olyckor inträffa. Gör alltid säkerhetskontroller av området runtom
fordonet när du kör.
Under körning
Parkeringssensorsystem
4-316*Vissa modeller.

OBS
•Installera inga tillbehör som ligger inom sensorernas avkänningsområden. Detta kan
påverka systemfunktionen.
•Beroende på typ av hinder samt omgivningsförhållanden kan en sensors
avkänningsområde förminskas. Övriga sensorer kan också misslyckas med att känna av
hinder.
•Systemet kanske inte fungerar normalt under följande förhållanden:
•Lera, is eller snö fastnar på sensorytan (återgår till normal funktion när detta tas bort).
•Sensorytan är frusen (återvänder till normal drift när isen töat).
•En hand hålls framför sensorn.
•Sensorn har utsatts för en kraftig stöt.
•Fordonet lutar kraftigt.
•Vid extremt hett eller kallt väder.
•Fordonet körs på ojämnt underlag, lutningar, grusväg eller grästäckta ytor.
•Något annat genererar ultraljud i närheten av bilen, t.ex. signalhornet på ett annat
fordon, motorljudet från en motorcykel, luftmotståndsljud från ett stort fordon eller
sensorer på något annat fordon.
•Fordonet körs i kraftigt regn eller på vägar med stora vattenpölar som orsakar stänk.
•Kommersiellt tillgängliga kapellstänger eller antenner för radiosändare installerade på
fordonet.
•Fordonet kör i riktning mot en hög eller fyrkantig trottoarkant.
•Ett hinder är för nära sensorn.
•Hinder under stötfångaren kanske inte avkänns. Hinder som är lägre än stötfångaren,
eller tunna hinder som kanske avkänts tidigare, kanske inte längre avkänns när fordonet
närmar sig hindret.
•Följande typer av hinder kanske inte avkänns:
•Tunna föremål som t.ex. rep eller vajrar
•Material som absorberar ljudvågor lätt, t.ex. bomull eller snö
•Vinkelformade föremål
•Mycket höga föremål samt föremål som är breda överst
•Små, korta föremål
•Låt alltid systemet kontrolleras av en expertreparatör. Vi rekommenderar en auktoriserad
Mazda-verkstad om stötfångarna gått emot någonting (även mindre sammanstötningar).
Om sensorerna riktats fel kan de inte känna av hinder.
•Systemet kan ha ett fel om pipsignalen inte fungerar och om indikeringslampan inte tänds
när parkeringssensorerna är påslagna. Anlita en kunnig reparatör. Vi rekommenderar en
auktoriserad Mazda-verkstad.
•Det kan finnas fel i systemet om du kan höra pipsignalen samtidigt som
indikeringslampan blinkar. Anlita en kunnig reparatör. Vi rekommenderar en auktoriserad
Mazda-verkstad.
Under körning
Parkeringssensorsystem
4-317

•Ljudsignalen som indikerar systemfel kanske inte hörs om omgivningstemperaturen är
extremt kall, eller om det finns lera, is eller snö på sensorytan. Ta bort allt främmande
material från sensorytan.
tSensorns avkänningsområde
Sensorerna känner av hinder inom följande område.

Avkänningsområde framåt
Avkännin
gsområde för främre hörnAvkänningsområde bakåt Avkänningsområde för bakre hörn
B
A
D
CA: Cirka 55 cm
B: Cirka 55 cm
C: Cirka 100 cm
D: Cirka 150 cm
Visning av avståndet
Display Avstånd mellan bil och hinder
Utan 360°-skärm
Med 360°-skärmFrämre sensor
*/
Främre hörnsensor*Bakre sensor/Bakre
hörnsensor Utan sensor fram
och i främre hör-
nenMed sensor fram
och i främre hör-
nen
Grön
Främre sensor:
Cirka 100 - 60 cmBakre sensor:
Cirka 150 - 60 cm
Under körning
Parkeringssensorsystem
4-318*Vissa modeller.
