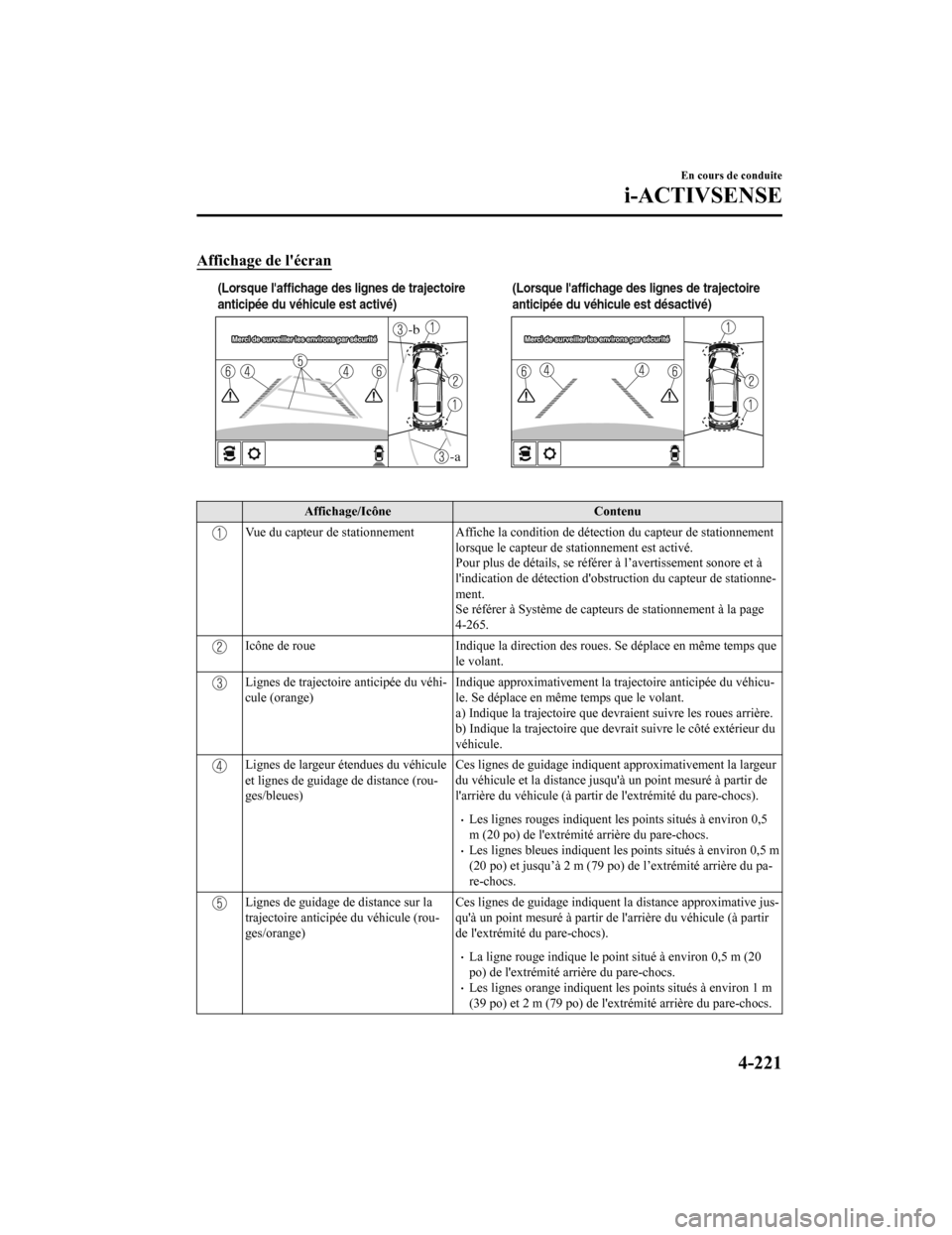

Affichage de l'écran
-a
-b
(Lorsque l'affichage des lignes de trajectoire anticipée du véhicule est activé) (Lorsque l'affichage des lignes de trajectoire
anticipée du véhicule est désactivé)
Affichage/Icône Contenu
Vue du capteur de stationnement Affiche la condition de détectio n du capteur de stationnement
lorsque le capteur de st ationnement est activé.
Pour plus de détails, se référer à l’avertissement sonore et à
l'indication de détection d'obstru ction du capteur de stationne‐
ment.
Se référer à Système de capteur s de stationnement à la page
4-265.
Icône de roue Indique la direction des roues. Se déplace en même temps que
le volant.
Lignes de trajectoire anticipée du véhi‐
cule (orange) Indique approximativement la trajectoire anticipée du véhicu‐
le. Se déplace en même temps que le volant.
a) Indique la trajectoire que devraient suivre les roues arrièr
e.
b) Indique la trajectoire que dev rait suivre le côté extérieur du
véhicule.
Lignes de largeur étendues du véhicule
et lignes de guidage de distance (rou‐
ges/bleues) Ces lignes de guidage indiquent
approximativement la largeur
du véhicule et la distance jusqu' à un point mesuré à partir de
l'arrière du véhicule (à partir de l'extrémité du pare-chocs).
Les lignes rouges indiquent les points situés à environ 0,5
m (20 po) de l'extrémité arrière du pare-chocs.
Les lignes bleues indiquent les points situés à environ 0,5 m
(20 po) et jusqu’à 2 m (79 po) de l’extrémité arrière du pa‐
re-chocs.
Lignes de guidage de distance sur la
trajectoire anticipée du véhicule (rou‐
ges/orange) Ces lignes de guidage indiquent
la distance approximative jus‐
qu'à un point mesuré à partir de l'arrière du véhicule (à parti r
de l'extrémité du pare-chocs).
La ligne rouge indique le poin t situé à environ 0,5 m (20
po) de l'extrémité arrière du pare-chocs.
Les lignes orange indiquent les points situés à environ 1 m
(39 po) et 2 m (79 po) de l'ex trémité arrière du pare-chocs.
En cours de conduite
i-ACTIVSENSE
4-221
Mazda6_8HX4-FC-19I_Edition2_old 2019-7-18 15:15:56
Page 382 of 776

Affichage/IcôneContenu
Voyants de surveillance des angles
morts (BSM)Indique que l’alerte de circula
tion transversale à l'arrière
(RCTA) a fonctionné.
Pour plus de détails, se reporter à Alerte de circulation trans‐
versale à l'arrière (RCTA).
Se reporter à Alerte de circulation transversale à l'arrière
(RCTA) à la page 4-159.

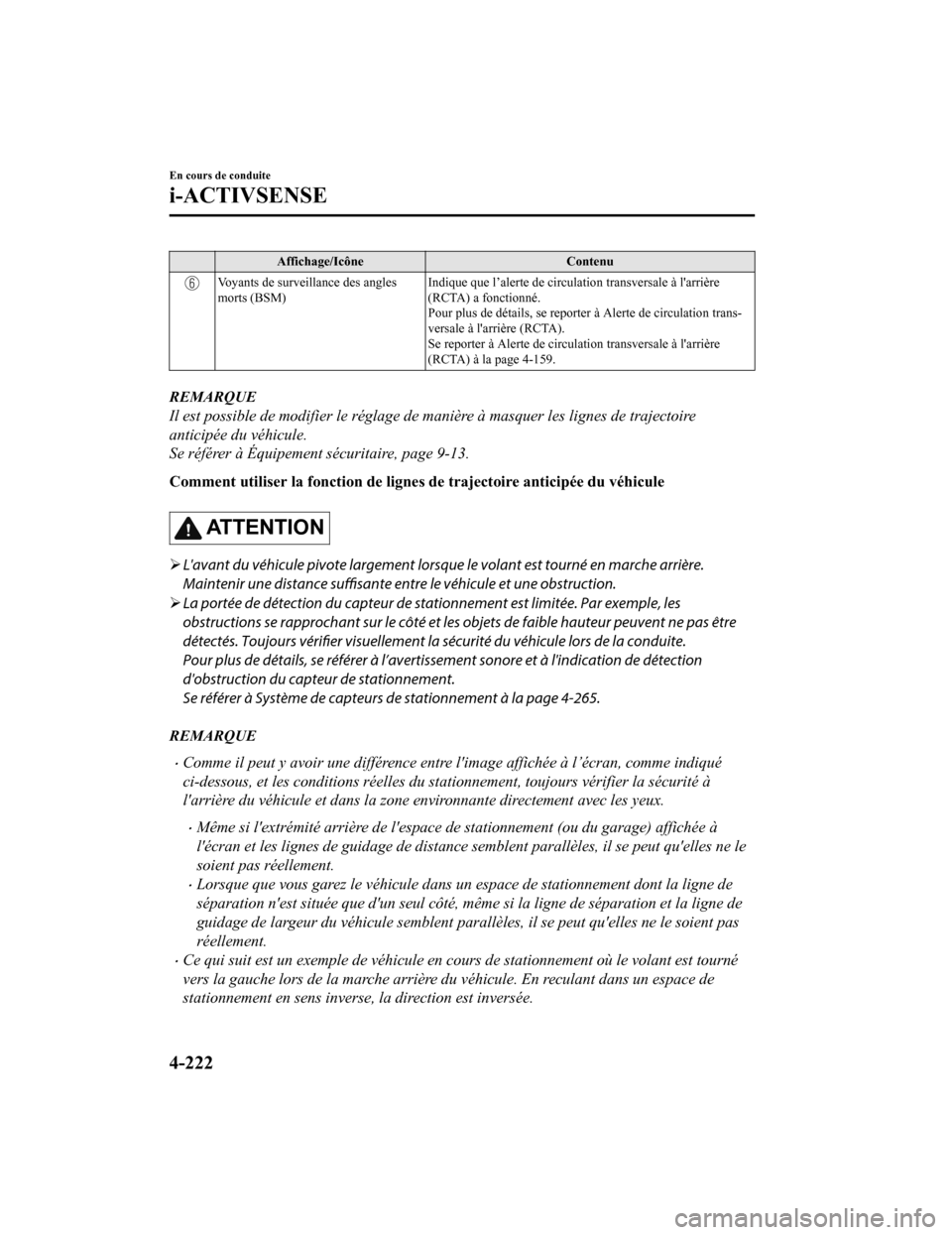

REMARQUE
Il est possible de modifier le réglage de manière à masquer les lignes de trajectoire
anticipée du véhicule.
Se référer à Équipement sécuritaire, page 9-13.
Comment utiliser la fonction de lignes de trajectoire anticipée du véhicule
AT T E N T I O N
L'avant du véhicule pivote largement lorsque le volant est tourné en marche arrière.
Maintenir une distance suffisante entre le véhicule et une obstruction.
La portée de détection du capteur de st ationnement est limitée. Par exemple, les
obstructions se rapprochant sur le côté et les objets de faible hauteur peuvent ne pas être
détectés. Toujours vérifier visuellement la sé curité du véhicule lors de la conduite.
Pour plus de détails, se référer à l’avertissement sonore et à l'indication de détection
d'obstruction du capteur de stationnement.
Se référer à Système de capteurs de stationnement à la page 4-265.
REMARQUE
Comme il peut y avoir une différence entr e l'image affichée à l’écran, comme indiqué
ci-dessous, et les conditions réelles du st ationnement, toujours vérifier la sécurité à
l'arrière du véhicule et dans la zone environnante directement avec les yeux.
Même si l'extrémité arrière de l'espace de stationnement (ou du garage) affichée à
l'écran et les lignes de guidage de distance semb lent parallèles, il se peut qu'elles ne le
soient pas réellement.
Lorsque que vous garez le véhicule dans un espace de stationnement dont la ligne de
séparation n'est située que d'un seul côté, même si la ligne de séparation et la ligne de
guidage de largeur du véhicule semblent parallèles, il se peut qu'elles ne le soient pas
réellement.
Ce qui suit est un exemple de véhicule en cour s de stationnement où le volant est tourné
vers la gauche lors de la marche arrière du véhicule. En reculant dans un espace de
stationnement en sens inverse, la direction est inversée.
En cours de conduite
i-ACTIVSENSE
4-222
Mazda6_8HX4-FC-19I_Edition2_old 2019-7-18 15:15:56
Page 383 of 776

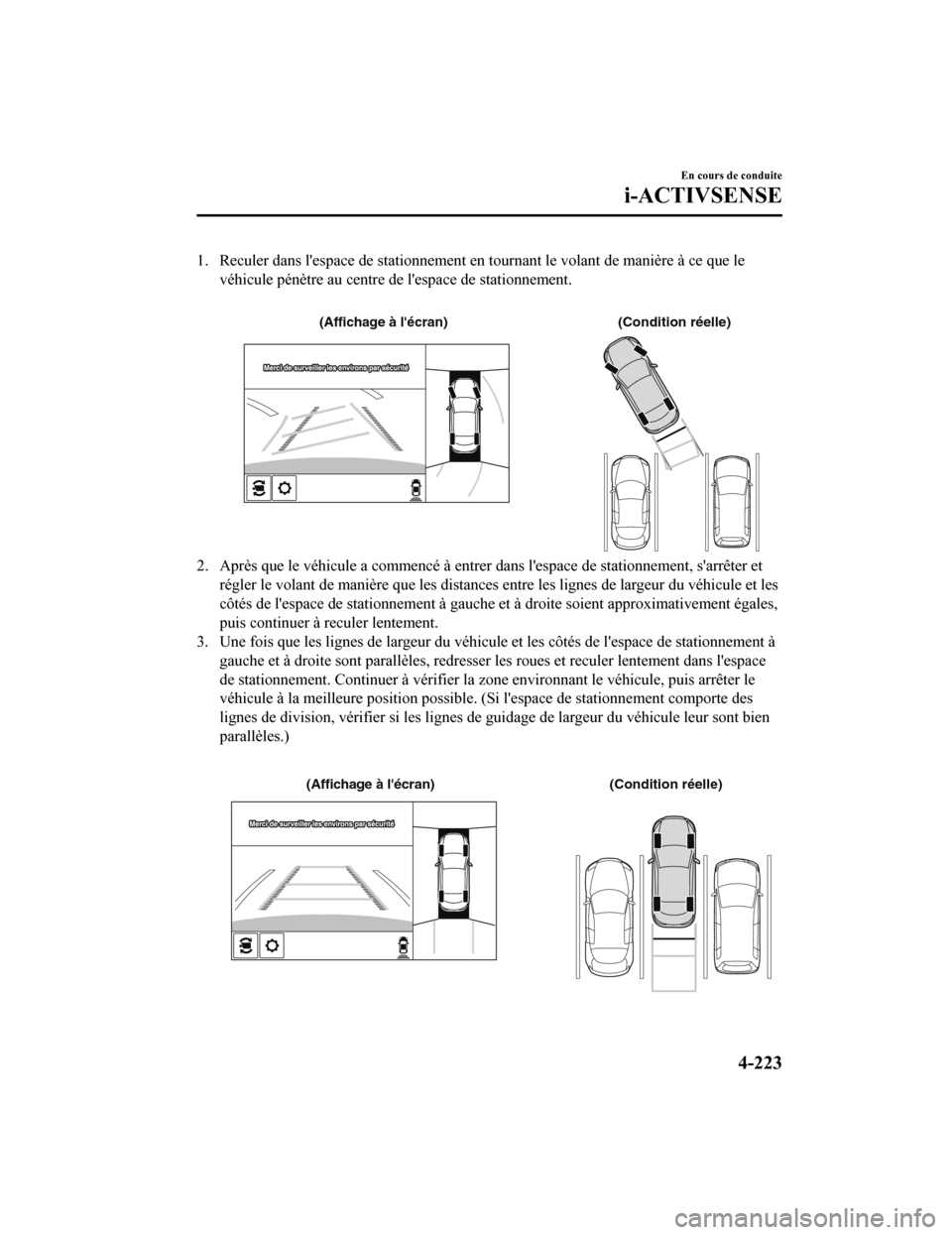

1. Reculer dans l'espace de stationnement en tournant le volant de manière à ce que levéhicule pénètre au centre de l'espace de stationnement.
(Condition réelle)
(Affichage à l'écran)
2. Après que le véhicule a commencé à entrer dans l'espace de st ationnement, s'arrêter et
régler le volant de manière que les distances entre les lignes de largeur du véhicule et les
côtés de l'espace de stationnement à gauche et à droite soient approximativement égales,
puis continuer à reculer lentement.
3. Une fois que les lignes de largeur du véhicule et les côtés d e l'espace de stationnement à
gauche et à droite sont parallèle s, redresser les roues et reculer lentement dans l'espace
de stationnement. Continuer à vérifier la zone environnant le v éhicule, puis arrêter le
véhicule à la meilleure position possible. (Si l'espace de stat ionnement comporte des
lignes de division, vérifier si les lignes de guidage de largeu r du véhicule leur sont bien
parallèles.)
(Condition réelle)
(Affichage à l'écran)
En cours de conduite
i-ACTIVSENSE
4-223
Mazda6_8HX4-FC-19I_Edition2_old 2019-7-18 15:15:56
Page 384 of 776

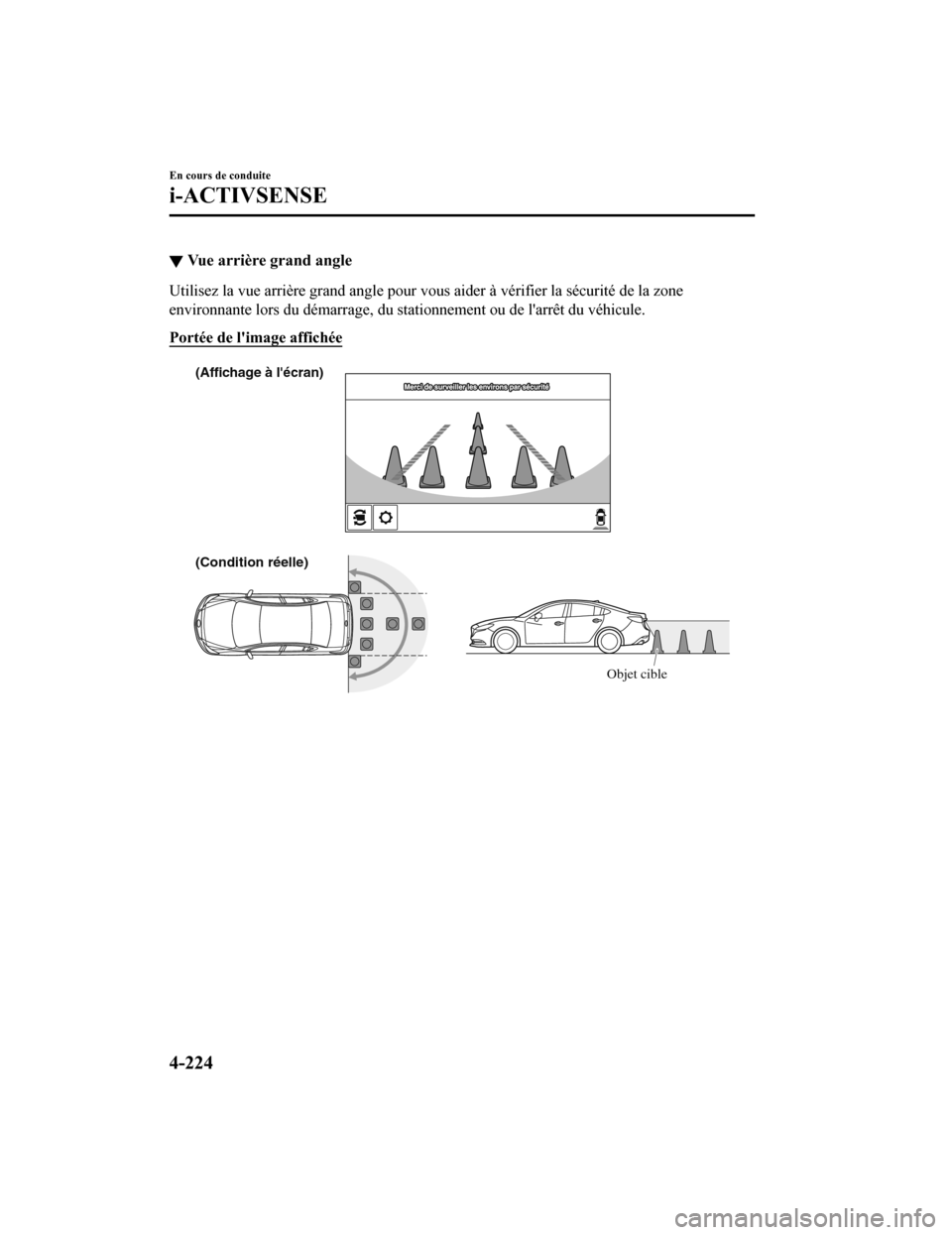

▼Vue arrière grand angle
Utilisez la vue arrière grand angle pour vous aider à vérifier la sécurité de la zone
environnante lors du démarrage, du stationnement ou de l'arrêt du véhicule.
Portée de l'image affichée
(Condition réelle)
(Affichage à l'écran)
Objet cible
En cours de conduite
i-ACTIVSENSE
4-224
Mazda6_8HX4-FC-19I_Edition2_old 2019-7-18 15:15:56
Page 385 of 776

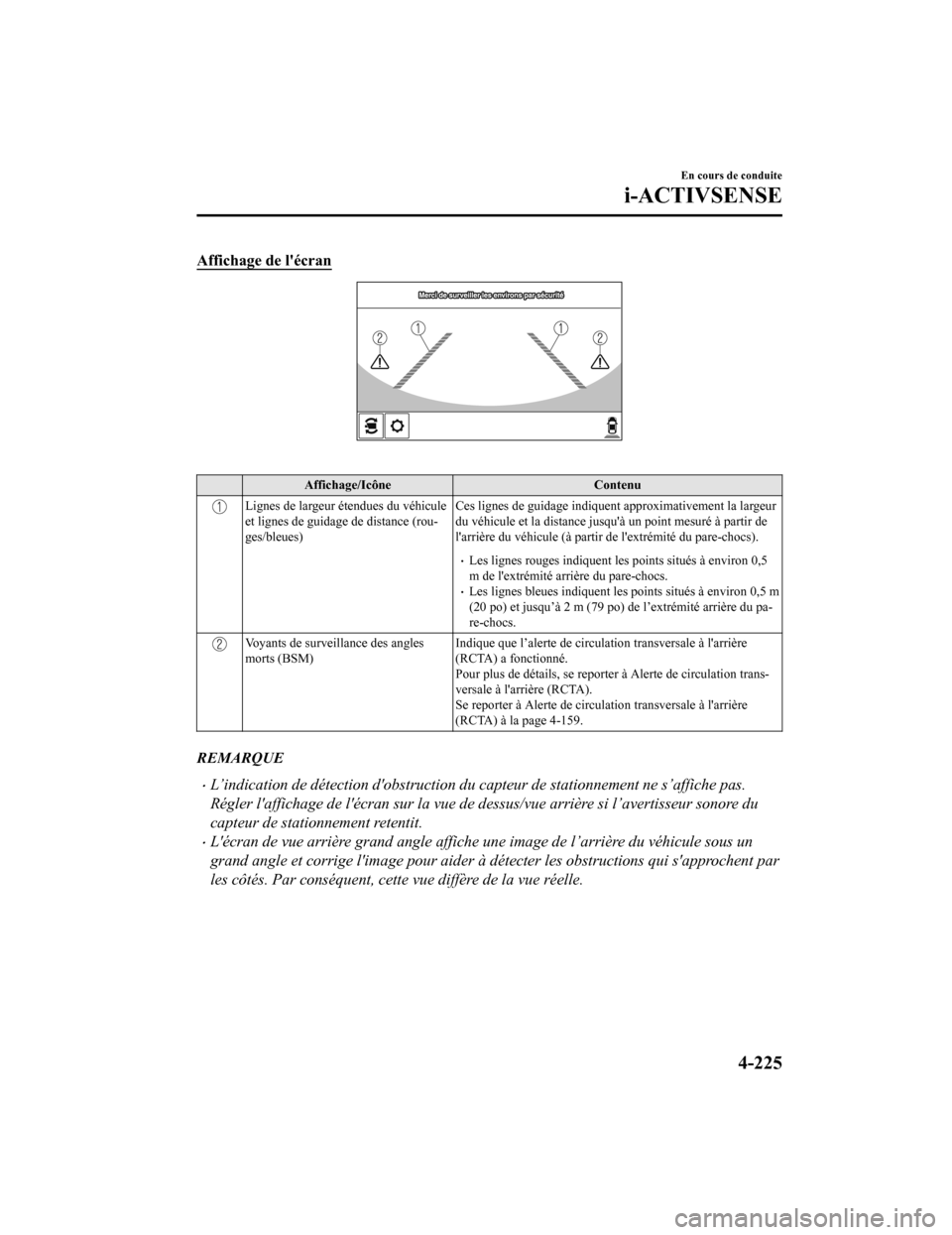

Affichage de l'écran
Affichage/IcôneContenu
Lignes de largeur étendues du véhicule
et lignes de guidage de distance (rou‐
ges/bleues)Ces lignes de guidage indiquent
approximativement la largeur
du véhicule et la distance jusqu' à un point mesuré à partir de
l'arrière du véhicule (à partir de l'extrémité du pare-chocs).
Les lignes rouges indiquent les points situés à environ 0,5
m de l'extrémité arrière du pare-chocs.
Les lignes bleues indiquent les points situés à environ 0,5 m
(20 po) et jusqu’à 2 m (79 po) de l’extrémité arrière du pa‐
re-chocs.
Voyants de surveillance des angles
morts (BSM) Indique que l’alerte de circulation transversale à l'arrière
(RCTA) a fonctionné.
Pour plus de détails, se reporter à Alerte de circulation trans
‐
versale à l'arrière (RCTA).
Se reporter à Alerte de circulation transversale à l'arrière
(RCTA) à la page 4-159.
REMARQUE
L’indication de détection d' obstruction du capteur de stationnement ne s’affiche pas.
Régler l'affichage de l'écran sur la vue de dessus/vue arrière si l’avertisseur sonore du
capteur de stationnement retentit.
L'écran de vue arrière grand angle affiche une image de l’arrière du véhicule sous un
grand angle et corrige l'image pour aider à détecter les obstructions qui s'approchent par
les côtés. Par conséquent, cette vue diffère de la vue réelle.
En cours de conduite
i-ACTIVSENSE
4-225
Mazda6_8HX4-FC-19I_Edition2_old 2019-7-18 15:15:56
Page 386 of 776

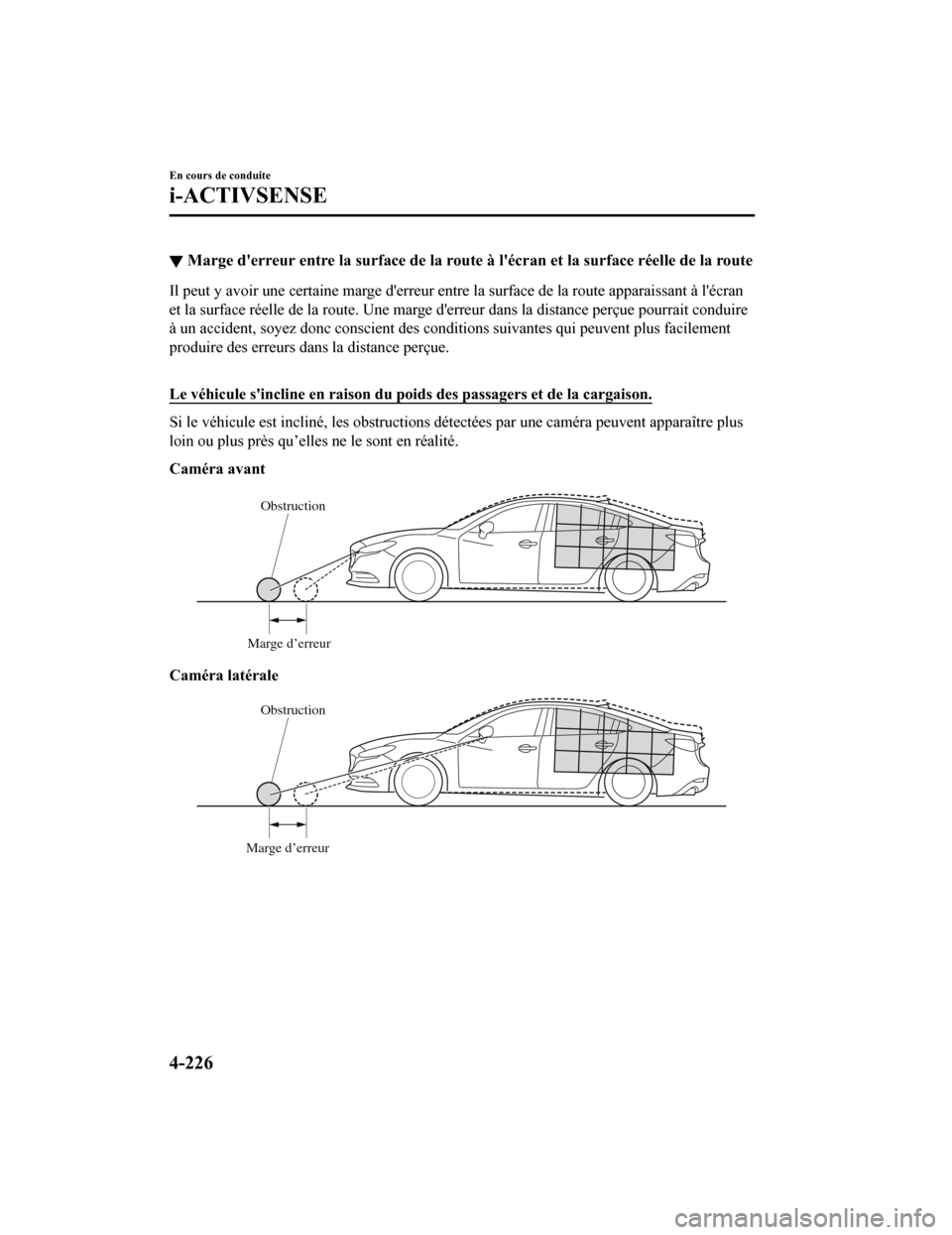

▼Marge d'erreur entre la surface de la route à l'écran et la surface réelle de la route
Il peut y avoir une certaine marge d'erreur entre la surface de la route apparaissant à l'écran
et la surface réelle de la route. Une marge d'erreur dans la di stance perçue pourrait conduire
à un accident, soyez donc conscient des conditions suivantes qu i peuvent plus facilement
produire des erreurs dans la distance perçue.
Le véhicule s'incline en raison du poids des passagers et de la cargaison.
Si le véhicule est incliné, les obstructions détectées par une caméra peuvent apparaître plus
loin ou plus près qu’elles ne le sont en réalité.
Caméra avant
Obstruction
Marge d’erreur
Caméra latérale
Obstruction
Marge d’erreur
En cours de conduite
i-ACTIVSENSE
4-226
Mazda6_8HX4-FC-19I_Edition2 _old 2019-7-18 15:15:56
Page 387 of 776

Caméra arrière
ObstructionMarge d’erreur

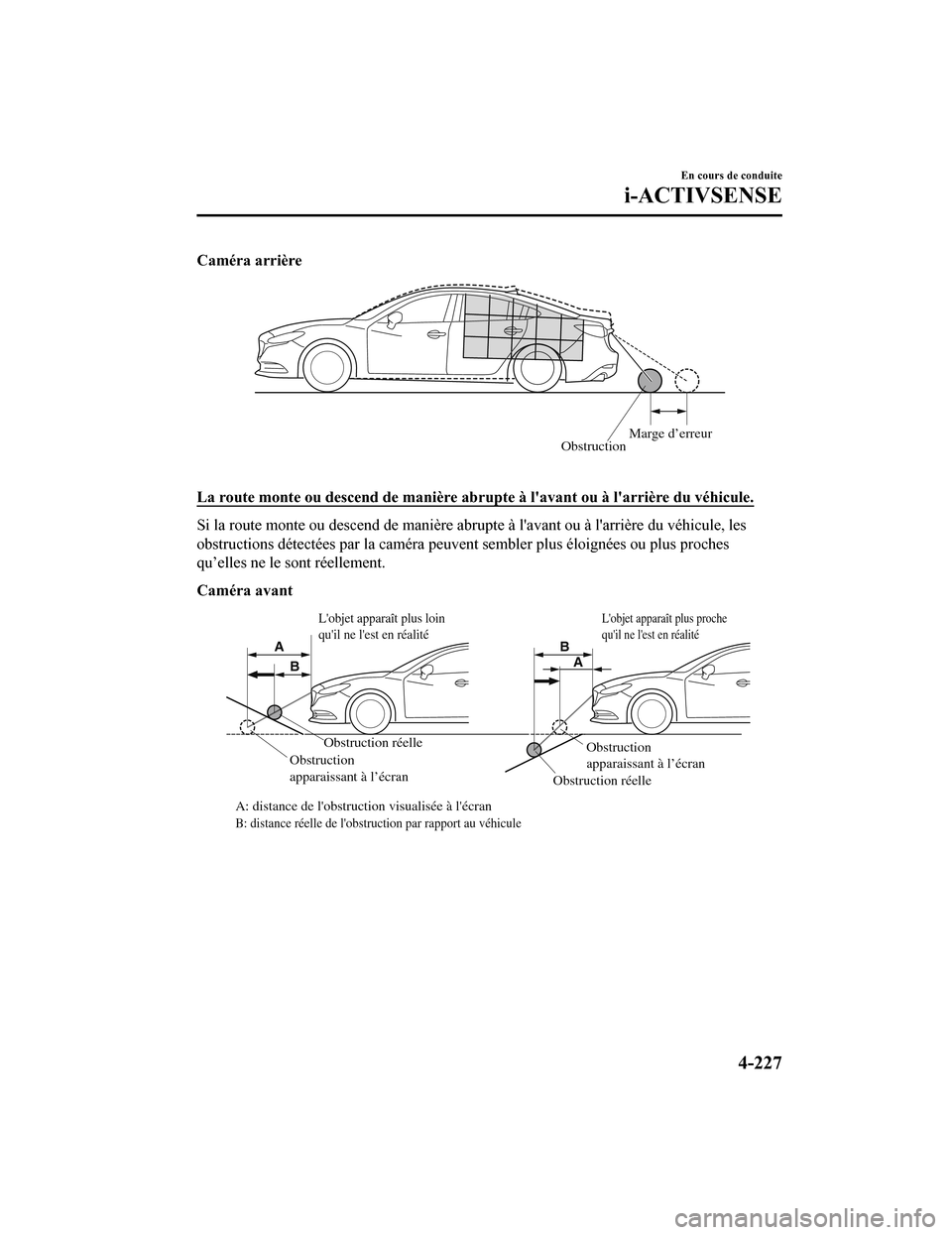

La route monte ou descend de man
ière abrupte à l'avant ou à l'arrière du véhicule.
Si la route monte ou descend de manière abrupte à l'avant ou à l'arrière du véhicule, les
obstructions détectées par la caméra peuvent sembler plus éloig nées ou plus proches
qu’elles ne le sont réellement.
Caméra avant
Obstruction réelle
Obstruction réelle
A: distance de l'obstruction visualisée à l'écran
B: distance réelle de l'obstru ction par rapport au véhicule
Obstruction
apparaissant à l’écran Obstruction
apparaissant à l’écran
L'objet apparaît plus loin
qu'il ne l'est en réalitéL'objet apparaît plus proche
qu'il ne l'est en réalité
A A
B B
En cours de conduite
i-ACTIVSENSE
4-227
Mazda6_8HX4-FC-19I_Edition2
_old 2019-7-18 15:15:56
Page 388 of 776

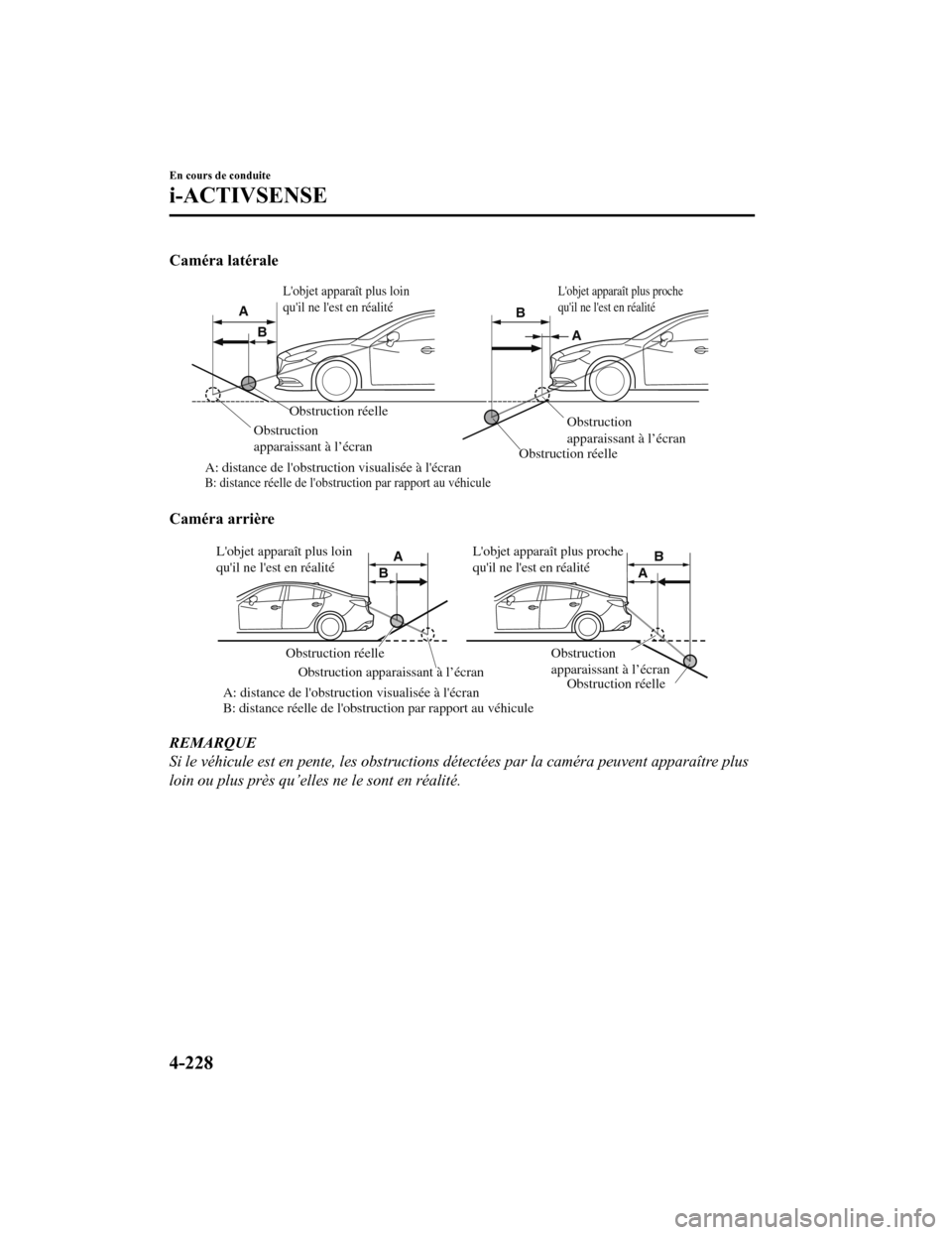

Caméra latérale
Obstruction réelleObstruction réelle
A: distance de l'obstruction visualisée à l'écran
B: distance réelle de l'obstru ction par rapport au véhicule
Obstruction
apparaissant à l’écran Obstruction
apparaissant à l’écran
L'objet apparaît plus loin
qu'il ne l'est en réalitéL'objet apparaît plus proche
qu'il ne l'est en réalité
A
A
B B
Caméra arrière
Obstruction réelle
Obstruction réelle
A: distance de l'obstruction visualisée à l'écran
B: distance réelle de l'obstru ction par rapport au véhicule
Obstruction apparaissant à l’écran
Obstruction
apparaissant à l’écran
L'objet apparaît plus loin
qu'il ne l'est en réalité L'objet apparaît plus proche
qu'il ne l'est en réalité
A
A
B B
REMARQUE
Si le véhicule est en pente, les obstructions
détectées par la caméra peuvent apparaître plus
loin ou plus près qu’elles ne le sont en réalité.
En cours de conduite
i-ACTIVSENSE
4-228
Mazda6_8HX4-FC-19I_Edition2_old 2019-7-18 15:15:56
Page 389 of 776

Objet tridimensionnel à l'avant ou à l'arrière du véhicule
Étant donné que les lignes de guidage d’extrémité avant du véhi cule ou les lignes de
guidage de distance (caméra arrière) sont affichées sur la base d'une surface plane, la
distance à l'objet en trois dimensions affichée sur l'écran est différente de la distance réelle.
Caméra latérale
(Condition réelle)
(Affichage à l'écran)
Caméra arrière
A
A
B
B
C
C
(Condition réelle)
Distance détectée sur l'écran A > B > C Distance réelle B > C = A (Affichage à l'écran)
▼
Indication de problème dans le système
Indication sur l’affichage central
CauseMesures correctives à pren‐
dre
“Aucun signal d’image reçu” s'affiche L'unité de commande
peut être endom‐
magée. Faire inspecter votre véhicule
par un concessionnaire agréé
Mazda.
L’écran est tout noir et rien n’apparaît La caméra peut être end ommagée.
En cours de conduite
i-ACTIVSENSE
4-229
Mazda6_8HX4-FC-19I_Edition2_old 2019-7-18 15:15:56
Page 390 of 776

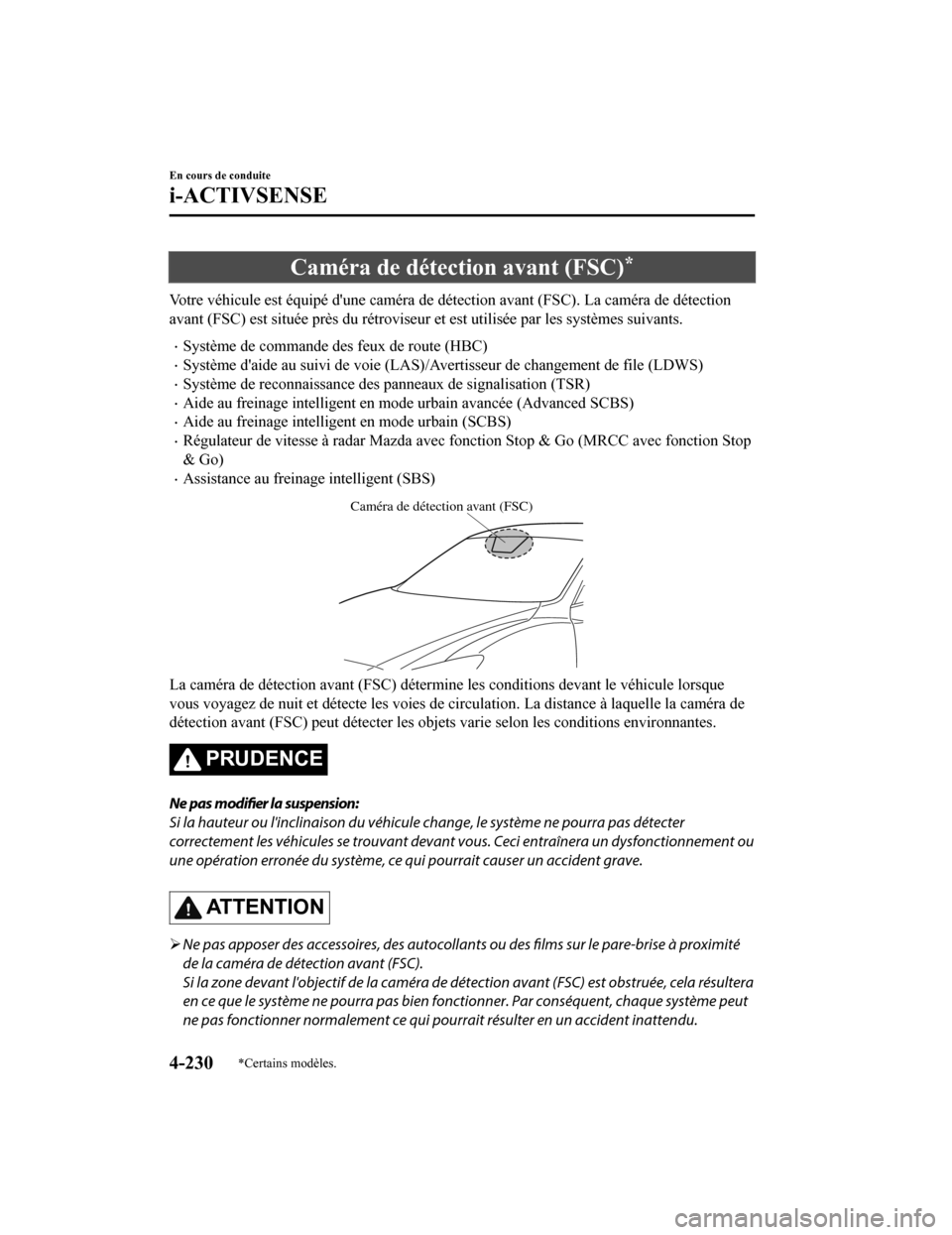

Caméra de détection avant (FSC)*
Votre véhicule est équipé d'une caméra de détection avant (FSC). La caméra de détection
avant (FSC) est située près du r étroviseur et est utilisée par les systèmes suivants.
Système de commande des feux de route (HBC)
Système d'aide au suivi de voie (LAS)/Avertisseur de changement de file (LDWS)
Système de reconnaissance des panneaux de signalisation (TSR)
Aide au freinage intelligent en mode urbain avancée (Advanced SCBS)
Aide au freinage intelligent en mode urbain (SCBS)
Régulateur de vitesse à radar Mazda avec fonction Stop & Go (MR CC avec fonction Stop
& Go)
Assistance au freinage intelligent (SBS)
Caméra de détection avant (FSC)
La caméra de détection avant (FSC) détermine les conditions dev ant le véhicule lorsque
vous voyagez de nuit et détecte les voies de circulation. La di stance à laquelle la caméra de
détection avant (FSC) peut détecter les objets varie selon les conditions environnantes.
PRUDENCE
Ne pas
modifier la suspension:
Si la hauteur ou l'inclinaison du véhicule change, le système ne pourra pas détecter
correctement les véhicules se trouvant devant vous. Ceci entraînera un dysfonctionnement ou
une opération erronée du système, ce qui pourrait causer un accident grave.
AT T E N T I O N
Ne pas apposer des accessoires, des autocollants ou des films sur le pare-brise à proximité
de la caméra de détection avant (FSC).
Si la zone devant l'objectif de la caméra de détection avant (FSC) est obstruée, cela résultera
en ce que le système ne pourra pas bien fonctionner. Par conséquent, chaque système peut
ne pas fonctionner normalement ce qui pourrait résulter en un accident inattendu.
En cours de conduite
i-ACTIVSENSE
4-230*Certains modèles.
Mazda6_8HX4-FC-19I_Edition2_old 2019-7-18 15:15:56
