MAZDA MODEL CARROL 2015 取扱説明書 (キャロル) (in Japanese)

1
クイックガイド/警告ブザーが鳴ったときは
1-17
■ オートマチック車
■ アドバンストキーレスエントリー＆キーレスプッシュボタンスタートシステム非装備車のみ
走行中 室内ブザー
点滅助手席の乗員がシートベルトを着用して
いません。ベルトを着用してください。
→　3-36ページ
（シートベルト警告ブザー）
ピー、ピー
（約95秒間）
いつ ブザー音 メーター 原因と対処方法
停車中／
後退中 室内ブザー
表示セレクトレバーが に入っています。セ
レクトレバーの位置を確認してください。
→　4 - 2 1 ペ ー ジ （ （リ バ ー ス）ポ ジ
ション警告ブザー）
ピー、ピー、
いつ ブザー音 メーター 原因と対処方法
運転席ドア
を開けたと
き 室内ブザー
－エンジンスイッチにキーが差さったまま
です。キーを抜いてください。
→　4-14ページ
（キー抜き忘れ警告ブザー）
ピー、ピー、
いつ ブザー音 メーター 原因と対処方法
R
R
000.book 17 ページ ２０１４年１２月５日　金曜日　午前９時２０分

1
クイックガイド/警告ブザーが鳴ったときは
1-18
■ アドバンストキーレスエントリー＆キーレスプッシュボタンスタートシステム装備車のみ
いつ ブザー音 メーター 原因と対処方法
エンジンを
かけようと
したとき
室内／車外ブザー
点滅 携帯リモコンが車内にない、またはリモコ
ンの電池切れが考えられます。リモコンを
車内にもどすか、リモコンをエンジンス
イッチに当ててください。
→　4-8ページ
（携帯リモコン車外持ち出し警告）
→　4-9ページ（エンジンのかけかた）
ピー、ピー、
（約2秒間）
すべてのド
アを閉めた
とき
運転席ドア
を開けたと
き 室内ブザー
－故障などで、エンジンスイッチを
（OFF）にもどしていずれかのドアを開閉 してもハンドルがロックされていません。
マツダ販売店で点検を受けてください。
→　4-14ページ （ハンドルロック未作動警告ブザー）
ピッ、ピッ、
室内ブザー 点灯エンジンスイッチが になっていま
す。
（OFF）にもどしてください。
→　4-14ページ（エンジンスイッチもど し忘れ警告ブザー）
ピー、ピー、
リクエスト
スイッチを
押したとき 車外ブザー
いずれか点灯
エンジンスイッチが または
になっています。
（OFF）にもど
してください。
→　3-14ページ（リクエストスイッチ未 作動警告ブザー）
ピー
（約2秒間）
－携帯リモコンが車内にあります。リモコン
を車外に持ち出してください。
点灯 いずれかのドアが完全に閉まっていませ
ん。完全に閉めてください。
携帯リモコ
ンのロック
スイッチを
押したとき 車外ブザー
点灯いずれかのドアが完全に閉まっていませ
ん。完全に閉めてください。
→　3-8ページ（キーレスエントリー）
ピー
（約2秒間）
LOCK
ACC
LOCK
ACCON
LOCK
000.book 18 ページ ２０１４年１２月５日　金曜日　午前９時２０分

1
クイックガイド/警告ブザーが鳴ったときは
1-19
■ アイドリングストップシステム装備車のみ
→　4-48ページ（アイドリングストップシステム）
※1 検出した異常の内容により、ブザーが鳴らない場合があります。
※2 エンスト状態になると、上記以外にも次の警告灯が点灯します。・エンジン警告灯、パワーステアリング警告灯、油圧警告灯、充電警告灯→　1-10ページ（警告灯・表示灯）
いつ ブザー音 メーター 原因と対処方法
エンジンの
自動停止中 室内ブザー
点滅後、消灯次のような状況になったため、エンジンが
再始動しました。
バッテリーの放電が進んだ
アイドリングストップシステムに関わ
る異常を検出した（※1）
ブレーキ倍力装置の負圧が低下した
エアコンの吹出し口温度が大きく変化
し、冷暖房性能が十分でなくなった
（オートエアコン装備車）
設定温度を冷房時は COOL 側、暖房時
は HOT 側へ大きく変更した（オートエ
アコン装備車）
しばらく経過したとき（2分程度）
ピー
（1回）
室内ブザー －ボンネットが開いたため、エンスト状態
（※2）になりました。次の手順で対処し てください。
①パーキングブレーキをしっかりとかけ、 セレクトレバーを に入れる
②ボンネットを完全に閉める
③エンジンスイッチを操作して再始動す る
→　4-9ページ（エンジンのかけかた）
ピー、ピー、
P
000.book 19 ページ ２０１４年１２月５日　金曜日　午前９時２０分

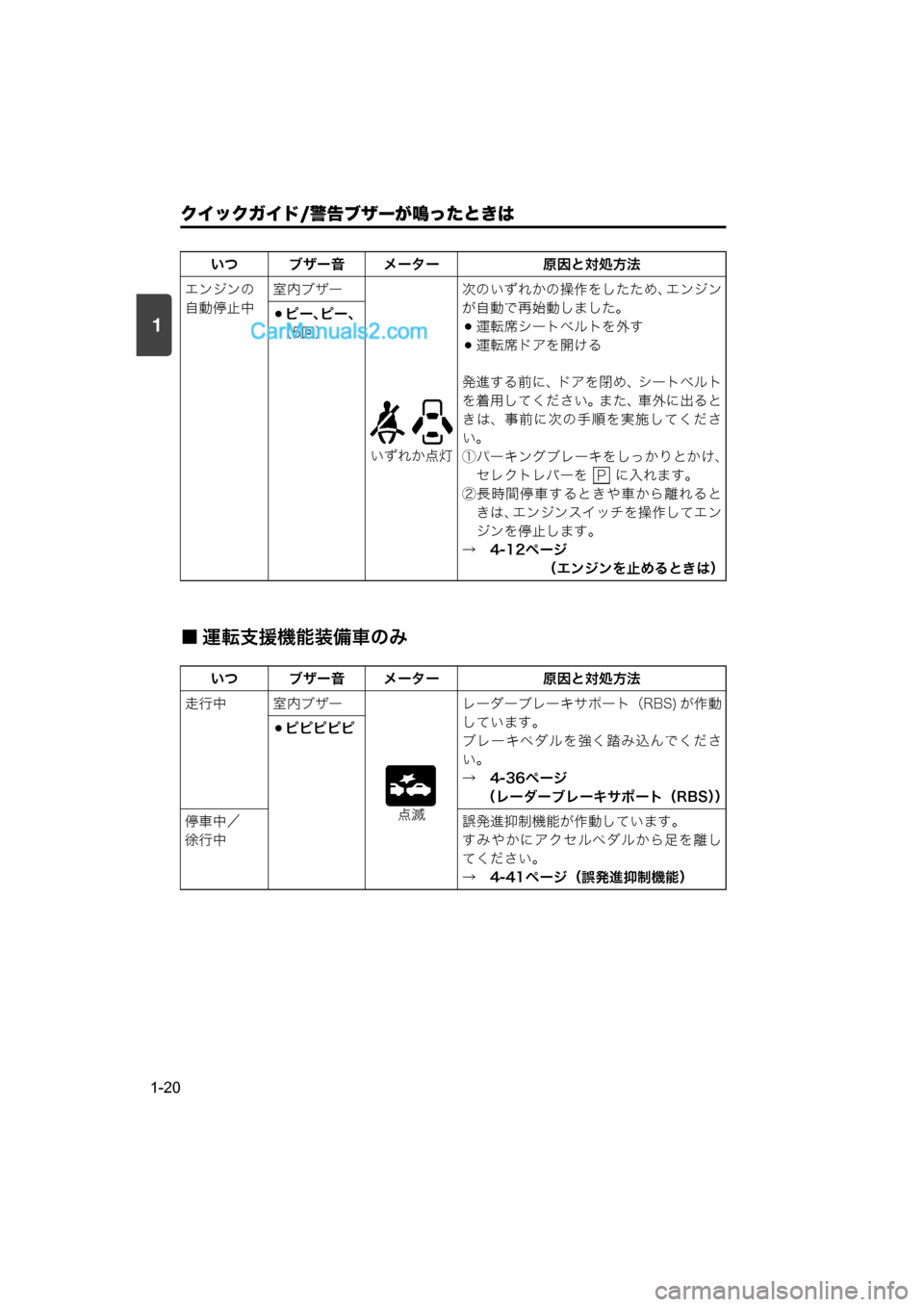

1
クイックガイド/警告ブザーが鳴ったときは
1-20
■ 運転支援機能装備車のみ
いつ ブザー音 メーター原因と対処方法
エンジンの
自動停止中 室内ブザー
いずれか点灯次のいずれかの操作をしたため、エンジン
が自動で再始動しました。
運転席シートベルトを外す
運転席ドアを開ける
発進する前に、ドアを閉め、シートベルト
を着用してください。また、車外に出ると
きは、事前に次の手順を実施してくださ
い。
①パーキングブレーキをしっかりとかけ、 セレクトレバーを に入れます。
②長時間停車するときや車から離れると きは、エンジンスイッチを操作してエン
ジンを停止します。
→　4-12ページ （エンジンを止めるときは）
ピー、ピー、
（5回）
いつ ブザー音 メーター 原因と対処方法
走行中 室内ブザー
点滅レーダーブレーキサポート（RBS) が作動
しています。
ブレーキペダルを強く踏み込んでくださ
い。
→　4-36ページ
（レーダーブレーキサポート（RBS） ）
ピピピピピ
停車中／
徐行中 誤発進抑制機能が作動しています。
すみやかにアクセルペダルから足を離し
てください。
→　4-41ページ（誤発進抑制機能）
P
000.book 20 ページ ２０１４年１２月５日　金曜日　午前９時２０分

1
クイックガイド/よくあるご質問（Q ＆ A）
1-21
お問い合わせの多い、よくあるご質問についてご案内します。
ドアの開閉Q.
キーレスエントリーが作動しない。
A.キーレスエントリーが作動しない状況にあるおそれがあります。
3-8ページ （キーレスエントリー ）をお読みください。
A.リモコンキーの電池が消耗しているときは、交換してください。
→　6-8ページ（リモコンキーの電池交換）
Q.ドアを開けたら警報が鳴る。
A.警報装置（セキュリティアラーム）が作動しています。
次のいずれかの操作で警報を止めてください。
・エンジンスイッチを にする
・キーレスエントリーまたはリクエストスイッチ（タイプ別装備）で解錠
　する
正しい取扱い方法や設定切替えについては、 3-16 ページ（セキュリティ
アラーム ）をお読みください。
窓ガラス
Q.
フロントガラスやドアガラス内側のくもりを取りたい。
A.吹出し口切替えダイヤル（5-4ページ )で、くもりを取る位置に切り替えて
ください。（マニュアルエアコン）
A.デフロスタースイッチ（5-14ページ ）をご使用ください。（オートエアコン）
Q.バックドアガラス内側のくもりを取りたい。
A.リヤデフォッガースイッチ（3-85ページ）をご使用ください。
タイヤ
Q.
パンクした。
A.パンクの状態によっては、タイヤパンク応急修理セットをご使用いただく
ことで、応急修理ができます。
→　7-4ページ（タイヤパンク応急修理セット）
よくあるご質問（Q ＆ A）
よくあるご質問（Q ＆ A）
ON
000.book 21 ページ ２０１４年１２月５日　金曜日　午前９時２０分

1
クイックガイド/よくあるご質問（Q ＆ A）
1-22
バッテリーあがりQ.
バッテリーがあがり、エンジンが始動できない。
A.救援車のバッテリーとブースターケーブルを接続して、エンジンを始動し
てください。
→　7-17ページ（鉛バッテリーあがりのときは）
エンジンオイルQ.
エンジンオイルを交換したい。
A.次の項目をお読みください。
→　2-32ページ（エンジンオイルを交換するときは）
→　8-1ページ（サービスデータ）
電装品Q.
ヘッドライトまたは制動灯が点灯しなくなった。
A.電球を点検してください。
→　7-25ページ（電球の点検）
→　7-26ページ（電球を交換するときは）
→　8-4ページ（電球の容量）
Q.電気装置が使用できなくなった。
A.ヒューズを点検してください。
→　7-21ページ（ヒューズが切れたときは）
Q.運転席パワーウインドー（タイプ別装備）がオートで全開／全閉しなく
なった。
A.パワーウインドーのはさみ込み防止機能の初期設定が必要です。 3-22
ページ （初期設定のしかた ）をお読みください。
オーディオ
Q.
時計をあわせたい。
A.次の項目をお読みください。
・CDプレーヤー 　→5-19ページ
タイプ別装備
000.book 22 ページ ２０１４年１２月５日　金曜日　午前９時２０分

2
必読！ 安全なドライブのために
2-1
2. 必読！
安全なドライブのために
とくに重要な項目ですのでしっかりお読
みください。
出発の前に（お車の確認） ･･････････････････････2-2
荷物を積むときは ･･････････････････････････････ 2-5
お子さまを乗せるときは ････････････････････････ 2-6
運転席にすわって ･･････････････････････････････ 2-10
エンジンをかけるときは ････････････････････････ 2-12
走行するときは ････････････････････････････････ 2-13
駐車するときは ････････････････････････････････ 2-19
給油するときは ････････････････････････････････ 2-22
オートマチック車を運転するときは ･･････････････ 2-23
SRSエアバッグ車を運転するときは ･･････････････ 2-25
4WD車を運転するときは ･･･････････････････････ 2-28
こんなことにも注意して ････････････････････････ 2-28
エコドライブをしましょう ･･････････････････････ 2-33
安全運転が第一
お車に装備されているシートベルト、SRSエアバッグ
システム、ABS（アンチロックブレーキシステム）
などの安全装備も、乗員の安全確保には限界がありま
す。法定速度を厳守するとともに、スピードを控えめ
にして安全運転に心がけてください。
000.book 1 ページ ２０１４年１２月５日　金曜日　午前９時２０分

2
必読！ 安全なドライブのために
2-2
日常点検を確実に
64L20180
車の走行距離、使用状態から判断した
適切な時期に実施してください。
→　メンテナンスノート（日常点検）
こんな症状に気づいたときは
80J009
タイヤの空気圧をチェック
定期的に点検・調整してください。
この車の指定空気圧は、運転席ドア
の開口部に貼付してある「空気圧ラ
ベル 」（1）で確認できます。
→　メンテナンスノート（日常点検）
64L20010
空気圧が不足したまま走行すると、
タイヤの両端が摩耗する原因となり
ます。また、燃費が悪くなります。
偏平タイヤ（165/55R15 75V）は、
見た目では空気圧の不足がわかりに
くいので注意が必要です。
次のような場合はマツダ販売店で点
検を受けてください。
地面に油や液の漏れたあとが残っ
ている
ブレーキ液が不足している
いつもと違うにおい、音、振 動 が
ある
ハンドルやブレーキを操作したと
きの感じがいつもと違う
必読！ 安全なドライブのために
出発の前に（お車の確認）
空気圧が極端に低いまま走行する
と、タイヤがバースト（破裂）して
思わぬ事故につながるおそれがあり
ます。
72J20040
(1)
000.book 2 ページ ２０１４年１２月５日　金曜日　午前９時２０分

2
必読！ 安全なドライブのために
2-3
バッテリーについて
この車は、次のバッテリーを搭載して
います。
鉛バッテリー（全車共通）車の電源供給に使用されています。
リチウムイオンバッテリー
（エネチャージ装備車のみ）車の電装品に電気を供給するために
使用されています。
→　4-56ページ（エネチャージ）
72M00153
各バッテリーについて、次の「 鉛バッ
テリー 」および「 リチウムイオンバッ
テリー 」をお読みいただき、正しい取
扱いをしてください。
鉛バッテリーおよびリチウムイオン
バッテリーは少しずつ放電します。
バッテリーあがりを防ぐためには、
1 か月に一度は連続して 30 分以上走
行して充電する必要があります。
■ 鉛バッテリー
液面が下限（2）より下にあるとき
は、バッテリー補充液を上限（1）ま
で補充してください。バッテリー液が
不足すると、バッテリーの寿命を縮め
るおそれがあります。
→　メンテナンスノート（日常点検）
80J1267
指定空気圧を守らないと車の性能が
十分に発揮できず、次のようなこと
が起きるおそれがあり、思わぬ事故
につながったり、故障の原因となっ
たりするおそれがあります。
・走行安定性が悪化する
・ブレーキをかけたときの制動距離 が伸びる
・正確なタイヤ回転速度が検出でき なくなって、次の機能が正常に
作動しなくなる・ABS
・DSC&TCS
・レーダーブレーキサポート （RBS） （タイプ別装備）
・誤発進抑制機能（タイプ別装備）
・エマージェンシーストップシ グナル（ESS） （タイプ別装備）
・4WD 車では、その性能が十分に 発揮できないばかりでなく、駆
動系部品に悪影響をあたえる
(1) 鉛バッテリー
(2) リチウムイオンバッテリー
(1)
(2)
鉛バッテリーの液面を点検する
(1)
(2)
000.book 3 ページ ２０１４年１２月５日　金曜日　午前９時２０分

2
必読！ 安全なドライブのために
2-4
■ リチウムイオンバッテリー
エネチャージ装備車専用のバッテリー
で、助手席下にあります。
リチウムイオンバッテリーは点検不
要です。
リチウムイオンバッテリーの交換ま
たは廃棄については、マツダ販売店
にご相談ください。
排気管も点検
80J011
排気管に穴やひび割れがないか、とき
どき点検してください。
バッテリー液が不足すると、発熱し
て爆発のおそれがあります。
バッテリー端子を外して再び接続す
るときは、確実に締め付けてくださ
い。ゆるみがあると、火災や故障の
原因となります。
アイドリングストップシステム装備
車は、高性能な専用の鉛バッテリー
を使用していますので、次のことを
お守りください。守らないとアイド
リングストップシステムが正常に作
動しなくなったり、バッテリーの寿
命が短くなったりするおそれがあり
ます。
バッテリーを交換するときは、指
定のバッテリーを使用する（指定
外のものを使用しない）
→　7-19 ページ（鉛バッテリーを 交換するときは）
→　8-2ページ（サービスデータ）
バッテリー端子から電気製品の電
源をとらない
タイプ別装備
リチウムイオンバッテリーの取扱い
を誤ると、火災や感電などを起こし
たり、故障の原因となったりするお
それがあるため、次のことをお守り
ください。
取り外したり分解したりしない
水などで濡らさない
強い衝撃をあたえない
上に乗ったり、荷物を載せたりしな
い
バッテリー端子を外したり、端子
から電気製品の電源をとったりし
ない
排気管に漏れがあると、排気ガスが
車内に侵入して一酸化炭素中毒のお
それがあります。異常を感じたとき
は、マツダ販売店で点検を受けてく
ださい。
000.book 4 ページ ２０１４年１２月５日　金曜日　午前９時２０分
