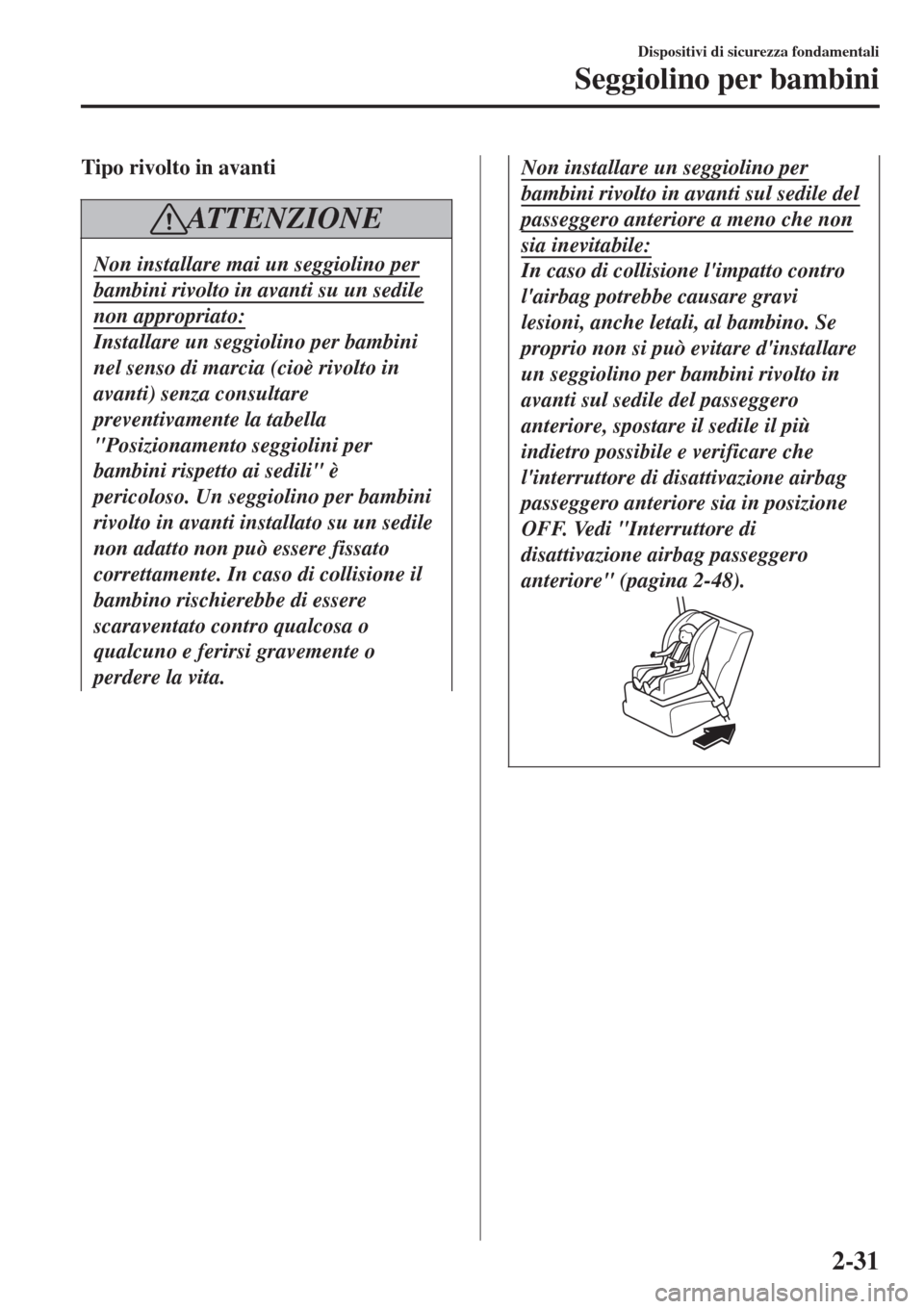

Tipo rivolto in avanti
AT T E N Z I O N E
Non installare mai un seggiolino per
bambini rivolto in avanti su un sedile
non appropriato:
Installare un seggiolino per bambini
nel senso di marcia (cioè rivolto in
avanti) senza consultare
preventivamente la tabella
"Posizionamento seggiolini per
bambini rispetto ai sedili" è
pericoloso. Un seggiolino per bambini
rivolto in avanti installato su un sedile
non adatto non può essere fissato
correttamente. In caso di collisione il
bambino rischierebbe di essere
scaraventato contro qualcosa o
qualcuno e ferirsi gravemente o
perdere la vita.
Non installare un seggiolino per
bambini rivolto in avanti sul sedile del
passeggero anteriore a meno che non
sia inevitabile:
In caso di collisione l'impatto contro
l'airbag potrebbe causare gravi
lesioni, anche letali, al bambino. Se
proprio non si può evitare d'installare
un seggiolino per bambini rivolto in
avanti sul sedile del passeggero
anteriore, spostare il sedile il più
indietro possibile e verificare che
l'interruttore di disattivazione airbag
passeggero anteriore sia in posizione
OFF. Vedi "Interruttore di
disattivazione airbag passeggero
anteriore" (pagina 2-48).
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-31

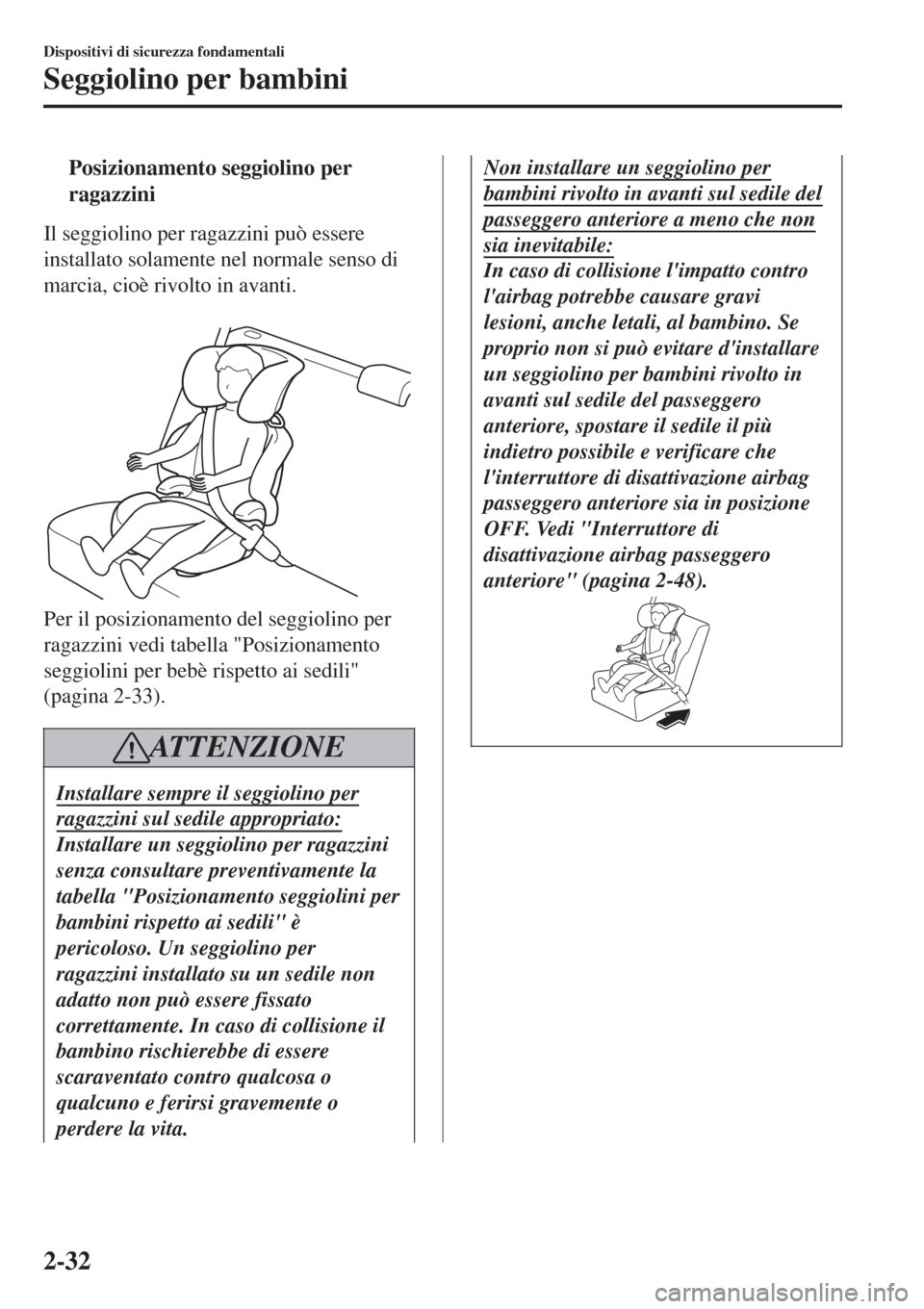

tPosizionamento seggiolino per
ragazzini
Il seggiolino per ragazzini può essere
installato solamente nel normale senso di
marcia, cioè rivolto in avanti.

Per il posizionamento del seggiolino per
ragazzini vedi tabella "Posizionamento
seggiolini per bebè rispetto ai sedili"
(pagina 2-33).
ATTENZIONE
Installare sempre il seggiolino per
ragazzini sul sedile appropriato:
Installare un seggiolino per ragazzini
senza consultare preventivamente la
tabella "Posizionamento seggiolini per
bambini rispetto ai sedili" è
pericoloso. Un seggiolino per
ragazzini installato su un sedile non
adatto non può essere fissato
correttamente. In caso di collisione il
bambino rischierebbe di essere
scaraventato contro qualcosa o
qualcuno e ferirsi gravemente o
perdere la vita.
Non installare un seggiolino per
bambini rivolto in avanti sul sedile del
passeggero anteriore a meno che non
sia inevitabile:
In caso di collisione l'impatto contro
l'airbag potrebbe causare gravi
lesioni, anche letali, al bambino. Se
proprio non si può evitare d'installare
un seggiolino per bambini rivolto in
avanti sul sedile del passeggero
anteriore, spostare il sedile il più
indietro possibile e verificare che
l'interruttore di disattivazione airbag
passeggero anteriore sia in posizione
OFF. Vedi "Interruttore di
disattivazione airbag passeggero
anteriore" (pagina 2-48).
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-32

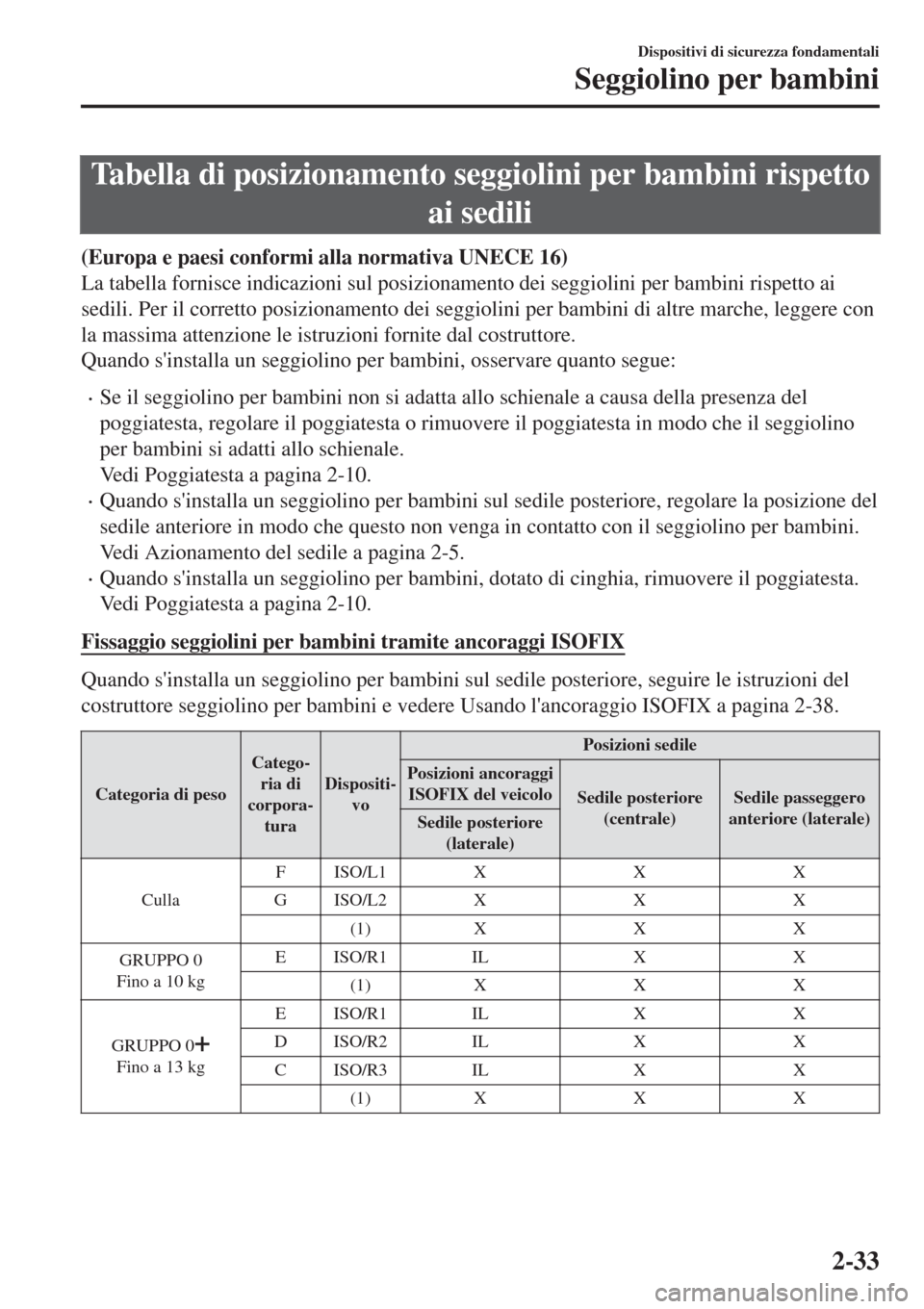

Tabella di posizionamento seggiolini per bambini rispetto
ai sedili
(Europa e paesi conformi alla normativa UNECE 16)
La tabella fornisce indicazioni sul posizionamento dei seggiolini per bambini rispetto ai
sedili. Per il corretto posizionamento dei seggiolini per bambini di altre marche, leggere con
la massima attenzione le istruzioni fornite dal costruttore.
Quando s'installa un seggiolino per bambini, osservare quanto segue:
•Se il seggiolino per bambini non si adatta allo schienale a causa della presenza del
poggiatesta, regolare il poggiatesta o rimuovere il poggiatesta in modo che il seggiolino
per bambini si adatti allo schienale.
Vedi Poggiatesta a pagina 2-10.
•Quando s'installa un seggiolino per bambini sul sedile posteriore, regolare la posizione del
sedile anteriore in modo che questo non venga in contatto con il seggiolino per bambini.
Vedi Azionamento del sedile a pagina 2-5.
•Quando s'installa un seggiolino per bambini, dotato di cinghia, rimuovere il poggiatesta.
Vedi Poggiatesta a pagina 2-10.
Fissaggio seggiolini per bambini tramite ancoraggi ISOFIX
Quando s'installa un seggiolino per bambini sul sedile posteriore, seguire le istruzioni del
costruttore seggiolino per bambini e vedere Usando l'ancoraggio ISOFIX a pagina 2-38.
Categoria di peso
Catego-
ria di
corpora-
turaDispositi-
vo
Posizioni sedile
Posizioni ancoraggi
ISOFIX del veicolo
Sedile posteriore
(centrale)Sedile passeggero
anteriore (laterale)
Sedile posteriore
(laterale)
CullaFISO/L1 X X X
GISO/L2 X X X
(1) X X X
GRUPPO 0
Fino a 10 kgEISO/R1 IL X X
(1) X X X
GRUPPO 0
Fino a 13 kgEISO/R1 IL X X
DISO/R2 IL X X
CISO/R3 IL X X
(1) X X X
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-33

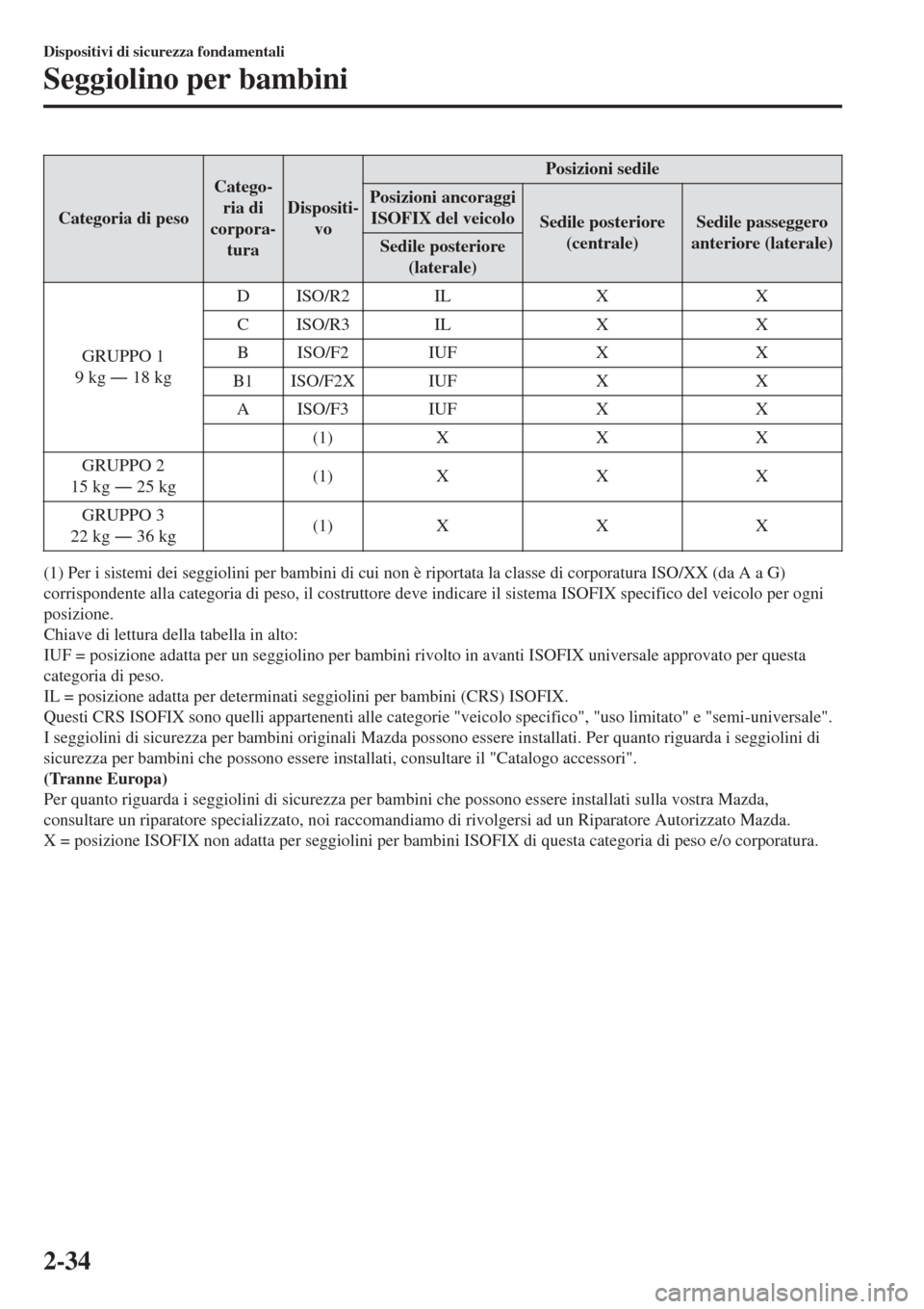

Categoria di peso
Catego-
ria di
corpora-
turaDispositi-
vo
Posizioni sedile
Posizioni ancoraggi
ISOFIX del veicolo
Sedile posteriore
(centrale)Sedile passeggero
anteriore (laterale)
Sedile posteriore
(laterale)
GRUPPO 1
9 kg Š 18 kgDISO/R2 IL X X
CISO/R3 IL X X
BISO/F2 IUF X X
B1 ISO/F2X IUF X X
AISO/F3 IUF X X
(1) X X X
GRUPPO 2
15 kg Š 25 kg(1) X X X
GRUPPO 3
22 kg Š 36 kg(1) X X X
(1) Per i sistemi dei seggiolini per bambini di cui non è riportata la classe di corporatura ISO/XX (da A a G)
corrispondente alla categoria di peso, il costruttore deve indicare il sistema ISOFIX specifico del veicolo per ogni
posizione.
Chiave di lettura della tabella in alto:
IUF = posizione adatta per un seggiolino per bambini rivolto in avanti ISOFIX universale approvato per questa
categoria di peso.
IL = posizione adatta per determinati seggiolini per bambini (CRS) ISOFIX.
Questi CRS ISOFIX sono quelli appartenenti alle categorie "veicolo specifico", "uso limitato" e "semi-universale".
I seggiolini di sicurezza per bambini originali Mazda possono essere installati. Per quanto riguarda i seggiolini di
sicurezza per bambini che possono essere installati, consultare il "Catalogo accessori".
(Tranne Europa)
Per quanto riguarda i seggiolini di sicurezza per bambini che possono essere installati sulla vostra Mazda,
consultare un riparatore specializzato, noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
X = posizione ISOFIX non adatta per seggiolini per bambini ISOFIX di questa categoria di peso e/o corporatura.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-34

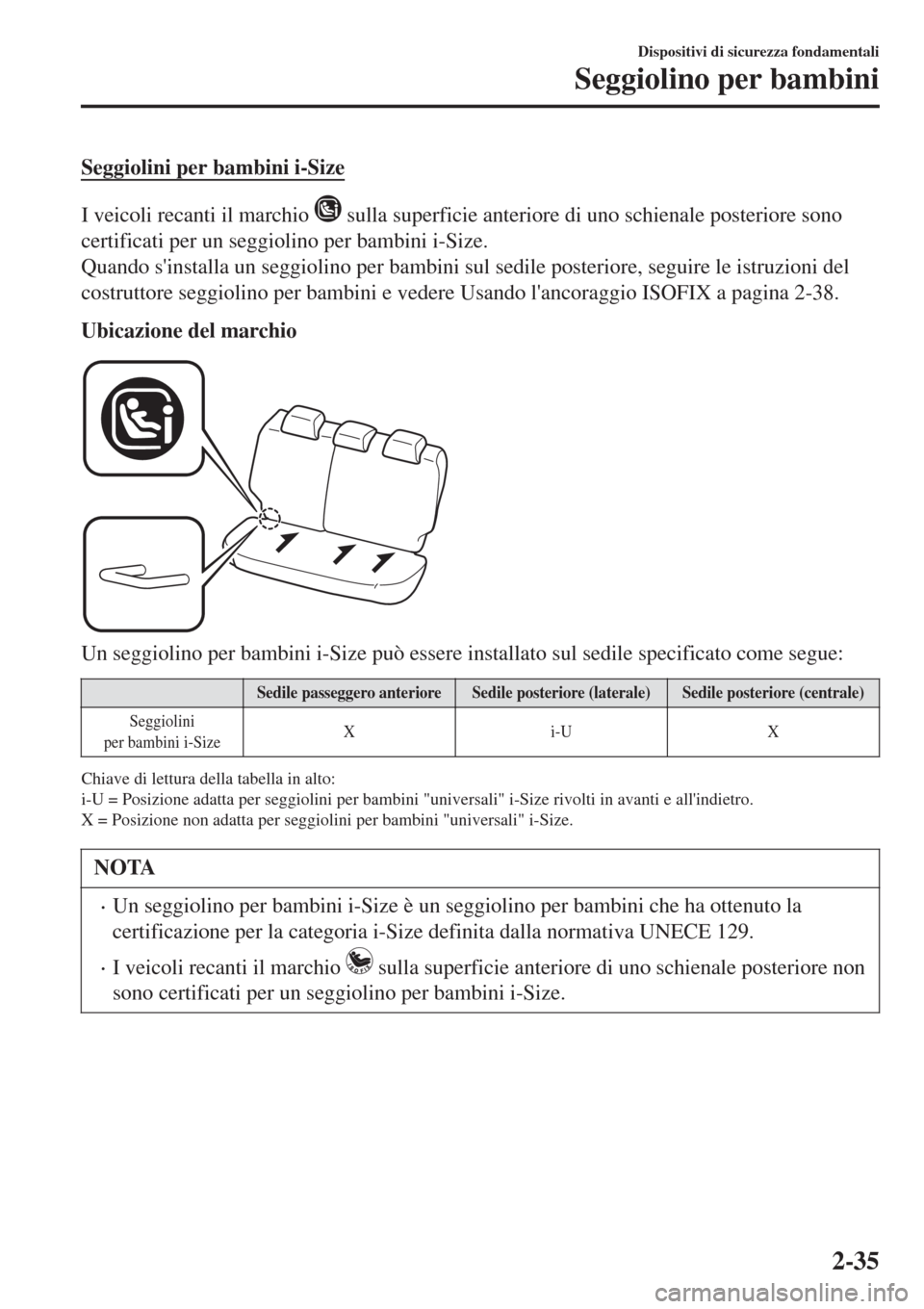

Seggiolini per bambini i-Size
I veicoli recanti il marchio sulla superficie anteriore di uno schienale posteriore sono
certificati per un seggiolino per bambini i-Size.
Quando s'installa un seggiolino per bambini sul sedile posteriore, seguire le istruzioni del
costruttore seggiolino per bambini e vedere Usando l'ancoraggio ISOFIX a pagina 2-38.
Ubicazione del marchio
Un seggiolino per bambini i-Size può essere installato sul sedile specificato come segue:
Sedile passeggero anterioreSedile posteriore (laterale)Sedile posteriore (centrale)
Seggiolini
per bambini i-SizeXi-UX
Chiave di lettura della tabella in alto:
i-U = Posizione adatta per seggiolini per bambini "universali" i-Size rivolti in avanti e all'indietro.
X = Posizione non adatta per seggiolini per bambini "universali" i-Size.
NOTA
•Un seggiolino per bambini i-Size è un seggiolino per bambini che ha ottenuto la
certificazione per la categoria i-Size definita dalla normativa UNECE 129.
•I veicoli recanti il marchio sulla superficie anteriore di uno schienale posteriore non
sono certificati per un seggiolino per bambini i-Size.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-35

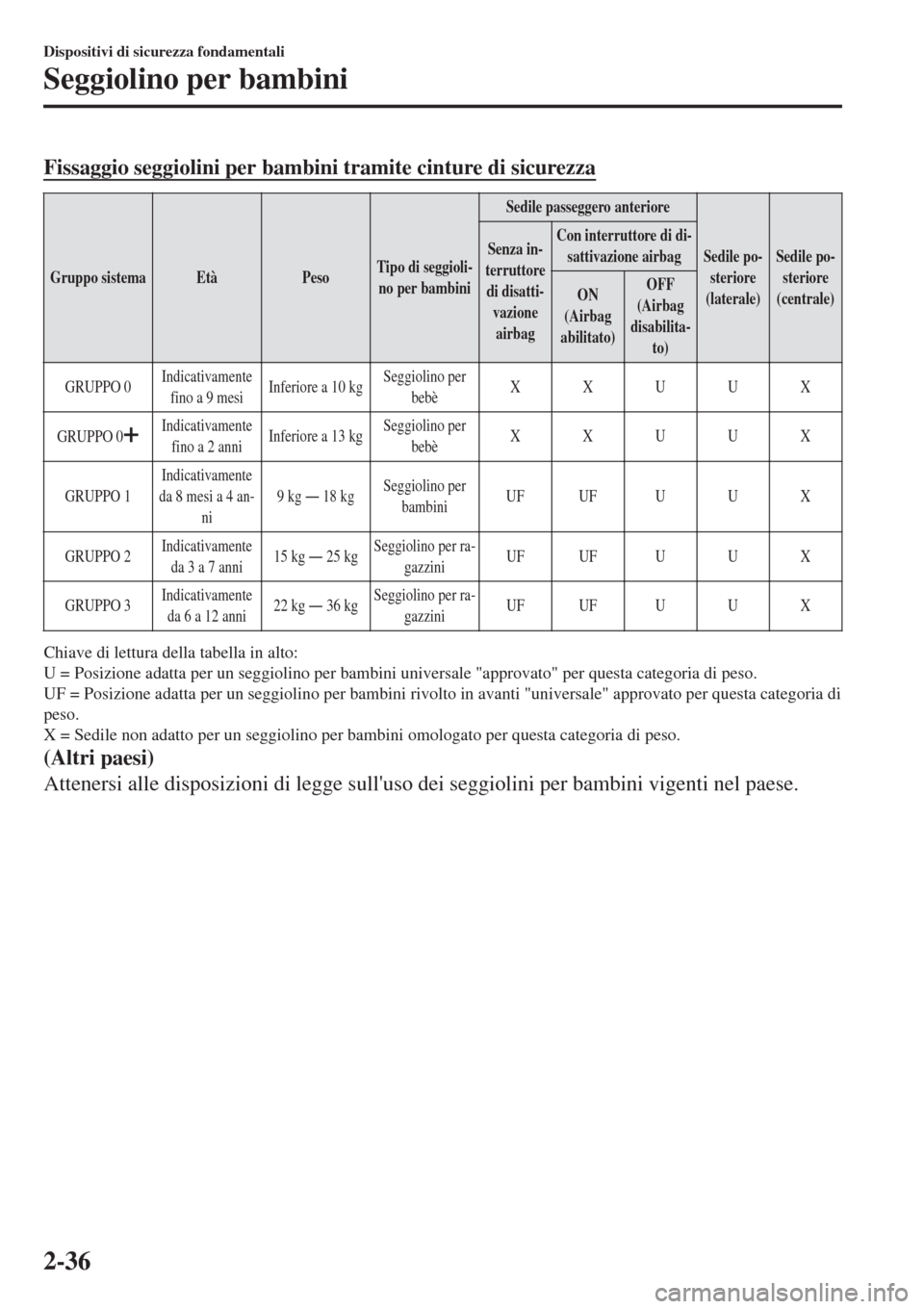

Fissaggio seggiolini per bambini tramite cinture di sicurezza
Gruppo sistemaEtàPesoTipo di seggioli-
no per bambini
Sedile passeggero anteriore
Sedile po-
steriore
(laterale)Sedile po-
steriore
(centrale)Senza in-
terruttore
di disatti-
vazione
airbagCon interruttore di di-
sattivazione airbag
ON
(Airbag
abilitato)OFF
(Airbag
disabilita-
to)
GRUPPO 0Indicativamente
fino a 9 mesiInferiore a 10 kgSeggiolino per
bebèXXUUX
GRUPPO 0
Indicativamente
fino a 2 anniInferiore a 13 kgSeggiolino per
bebèXXUUX
GRUPPO 1Indicativamente
da 8 mesi a 4 an-
ni9 kg Š 18 kgSeggiolino per
bambiniUF UF U U X
GRUPPO 2Indicativamente
da 3 a 7 anni15 kg Š 25 kgSeggiolino per ra-
gazziniUF UF U U X
GRUPPO 3Indicativamente
da 6 a 12 anni22 kg Š 36 kgSeggiolino per ra-
gazziniUF UF U U X
Chiave di lettura della tabella in alto:
U = Posizione adatta per un seggiolino per bambini universale "approvato" per questa categoria di peso.
UF = Posizione adatta per un seggiolino per bambini rivolto in avanti "universale" approvato per questa categoria di
peso.
X = Sedile non adatto per un seggiolino per bambini omologato per questa categoria di peso.
(Altri paesi)
Attenersi alle disposizioni di legge sull'uso dei seggiolini per bambini vigenti nel paese.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-36

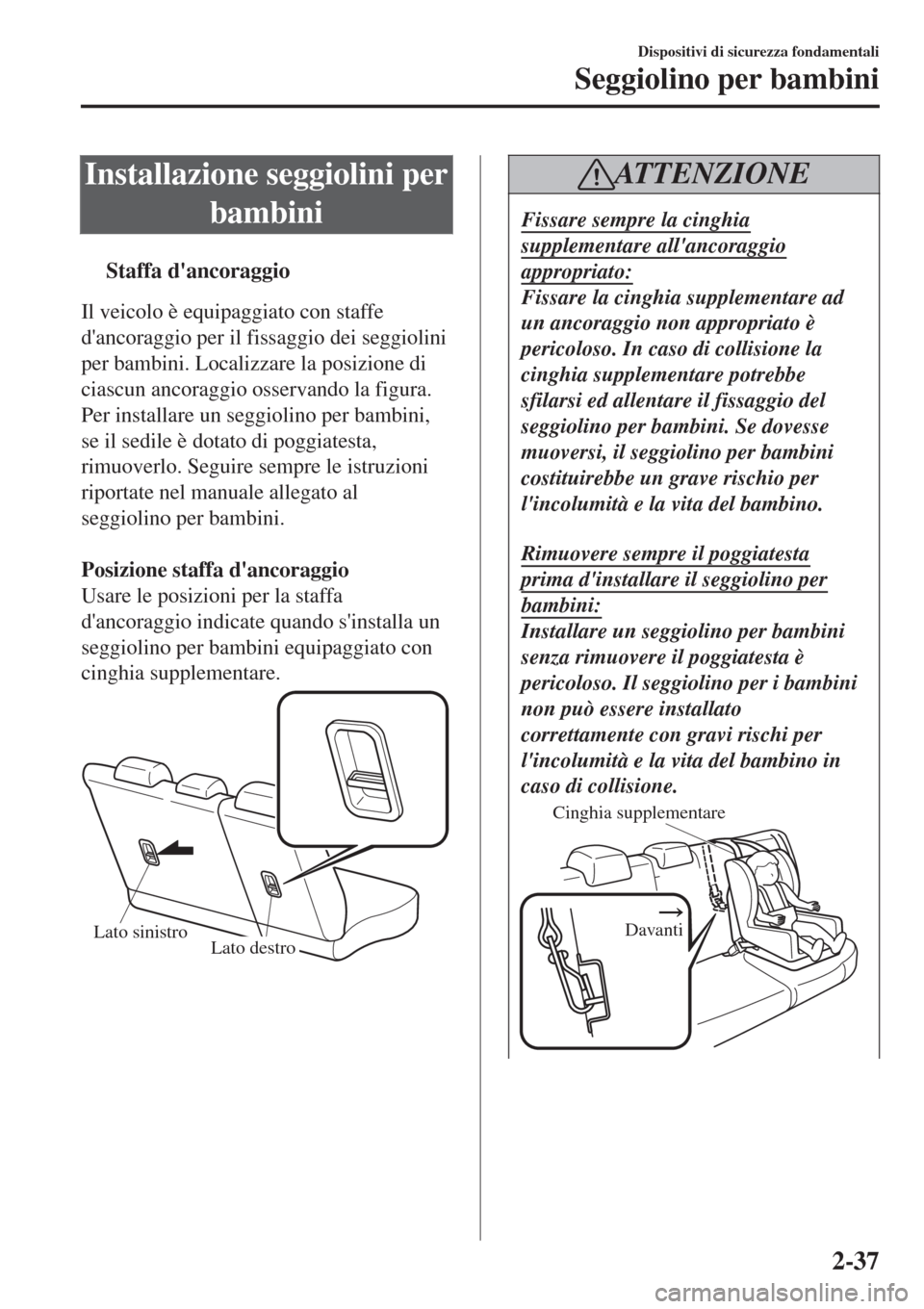

Installazione seggiolini per
bambini
tStaffa d'ancoraggio
Il veicolo è equipaggiato con staffe
d'ancoraggio per il fissaggio dei seggiolini
per bambini. Localizzare la posizione di
ciascun ancoraggio osservando la figura.
Per installare un seggiolino per bambini,
se il sedile è dotato di poggiatesta,
rimuoverlo. Seguire sempre le istruzioni
riportate nel manuale allegato al
seggiolino per bambini.

Posizione staffa d'ancoraggio
Usare le posizioni per la staffa
d'ancoraggio indicate quando s'installa un
seggiolino per bambini equipaggiato con
cinghia supplementare.
Lato sinistroLato destro
ATTENZIONE
Fissare sempre la cinghia
supplementare all'ancoraggio
appropriato:
Fissare la cinghia supplementare ad
un ancoraggio non appropriato è
pericoloso. In caso di collisione la
cinghia supplementare potrebbe
sfilarsi ed allentare il fissaggio del
seggiolino per bambini. Se dovesse
muoversi, il seggiolino per bambini
costituirebbe un grave rischio per
l'incolumità e la vita del bambino.

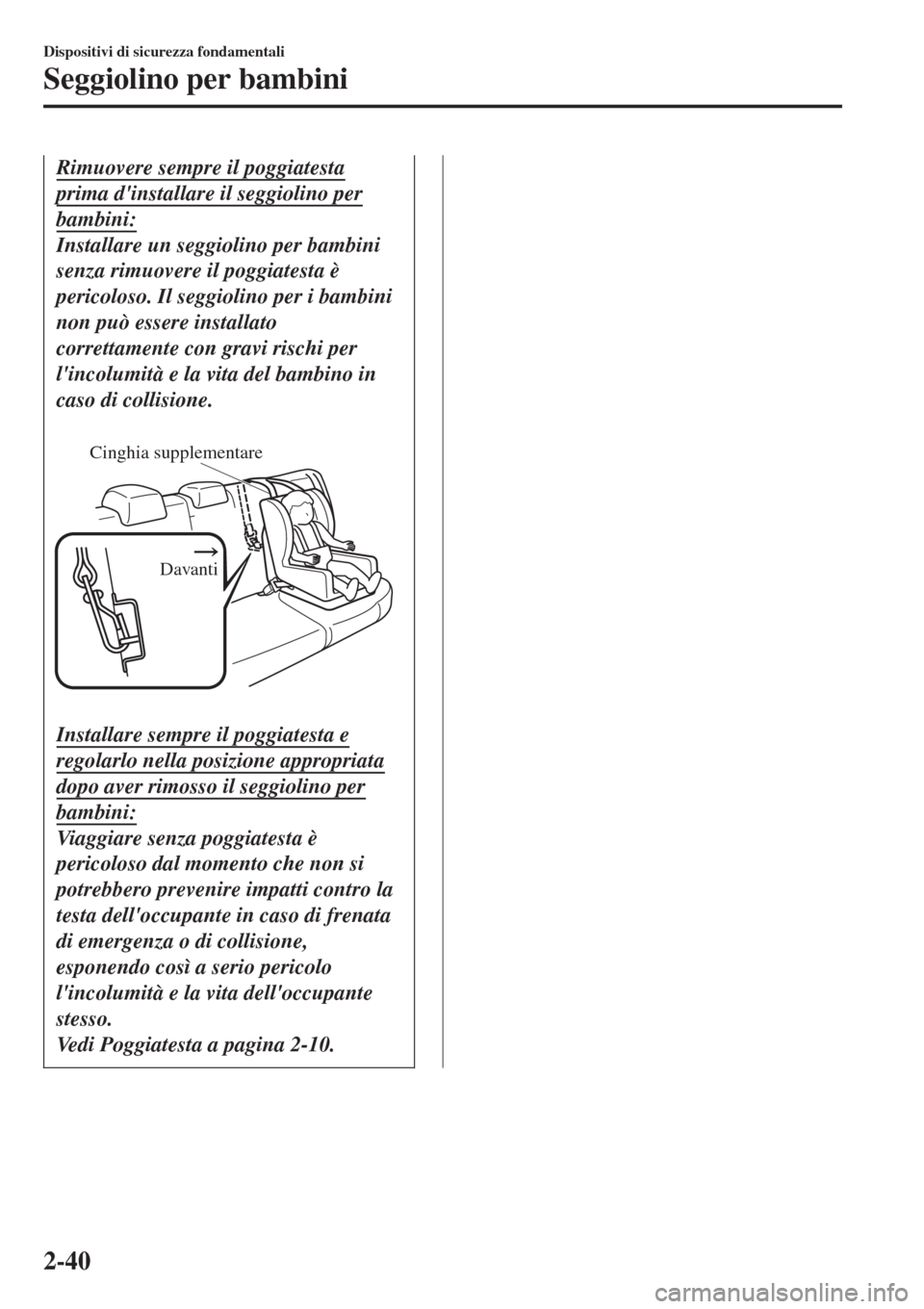

Rimuovere sempre il poggiatesta
prima d'installare il seggiolino per
bambini:
Installare un seggiolino per bambini
senza rimuovere il poggiatesta è
pericoloso. Il seggiolino per i bambini
non può essere installato
correttamente con gravi rischi per
l'incolumità e la vita del bambino in
caso di collisione.
Cinghia supplementare
Davanti
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-37

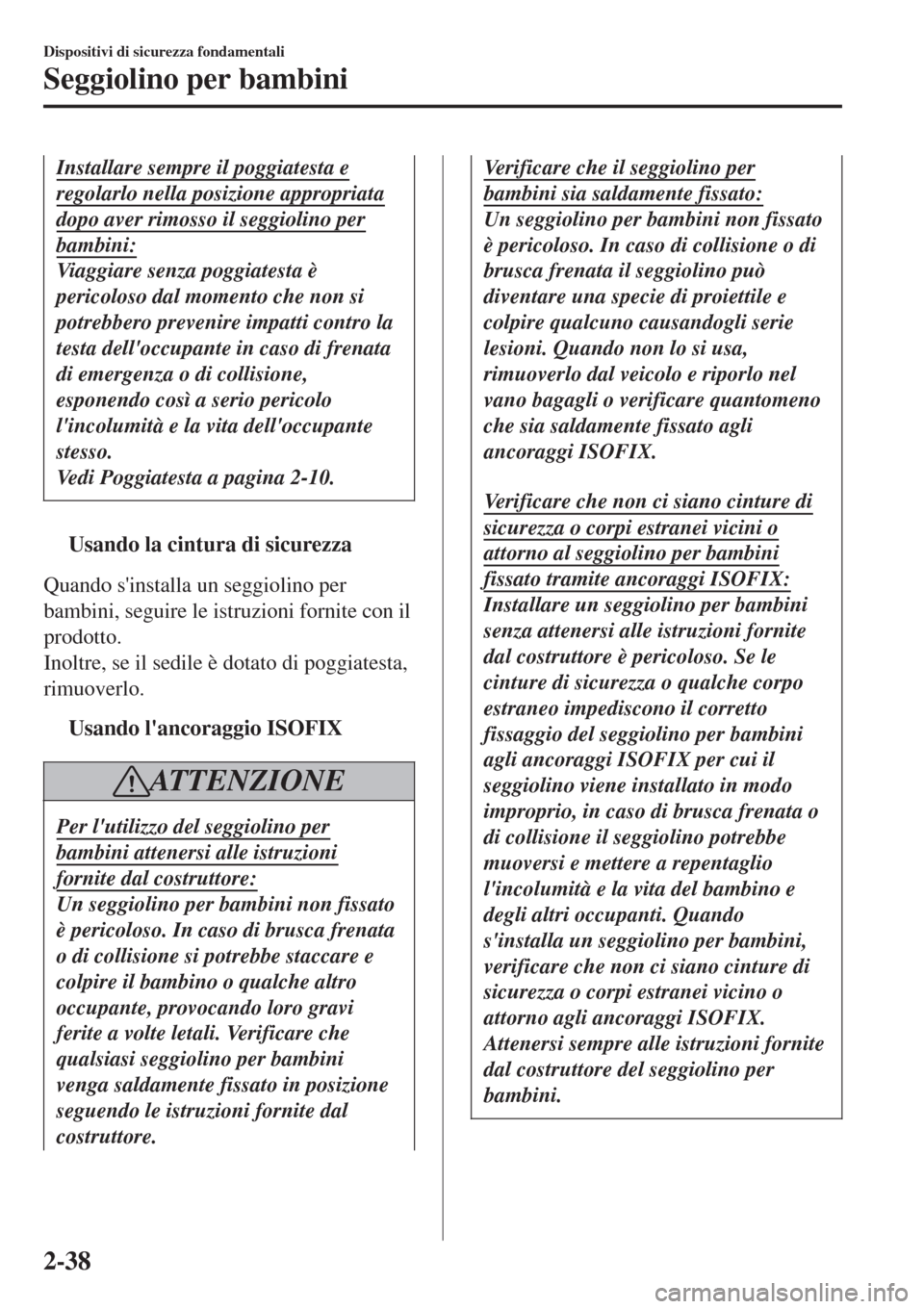

Installare sempre il poggiatesta e
regolarlo nella posizione appropriata
dopo aver rimosso il seggiolino per
bambini:
Viaggiare senza poggiatesta è
pericoloso dal momento che non si
potrebbero prevenire impatti contro la
testa dell'occupante in caso di frenata
di emergenza o di collisione,
esponendo così a serio pericolo
l'incolumità e la vita dell'occupante
stesso.
Vedi Poggiatesta a pagina 2-10.
tUsando la cintura di sicurezza
Quando s'installa un seggiolino per
bambini, seguire le istruzioni fornite con il
prodotto.
Inoltre, se il sedile è dotato di poggiatesta,
rimuoverlo.
tUsando l'ancoraggio ISOFIX
ATTENZIONE
Per l'utilizzo del seggiolino per
bambini attenersi alle istruzioni
fornite dal costruttore:
Un seggiolino per bambini non fissato
è pericoloso. In caso di brusca frenata
o di collisione si potrebbe staccare e
colpire il bambino o qualche altro
occupante, provocando loro gravi
ferite a volte letali. Verificare che
qualsiasi seggiolino per bambini
venga saldamente fissato in posizione
seguendo le istruzioni fornite dal
costruttore.
Verificare che il seggiolino per
bambini sia saldamente fissato:
Un seggiolino per bambini non fissato
è pericoloso. In caso di collisione o di
brusca frenata il seggiolino può
diventare una specie di proiettile e
colpire qualcuno causandogli serie
lesioni. Quando non lo si usa,
rimuoverlo dal veicolo e riporlo nel
vano bagagli o verificare quantomeno
che sia saldamente fissato agli
ancoraggi ISOFIX.
Verificare che non ci siano cinture di
sicurezza o corpi estranei vicini o
attorno al seggiolino per bambini
fissato tramite ancoraggi ISOFIX:
Installare un seggiolino per bambini
senza attenersi alle istruzioni fornite
dal costruttore è pericoloso. Se le
cinture di sicurezza o qualche corpo
estraneo impediscono il corretto
fissaggio del seggiolino per bambini
agli ancoraggi ISOFIX per cui il
seggiolino viene installato in modo
improprio, in caso di brusca frenata o
di collisione il seggiolino potrebbe
muoversi e mettere a repentaglio
l'incolumità e la vita del bambino e
degli altri occupanti. Quando
s'installa un seggiolino per bambini,
verificare che non ci siano cinture di
sicurezza o corpi estranei vicino o
attorno agli ancoraggi ISOFIX.
Attenersi sempre alle istruzioni fornite
dal costruttore del seggiolino per
bambini.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-38

1. Per prima cosa, regolare il sedile
anteriore in modo da creare uno spazio
tra il sistema seggiolino per bambini ed
il sedile anteriore (pagina 2-5).
2. Verificare che lo schienale venga
saldamente bloccato in sede
spingendolo indietro finché non si
blocca.
3. Allargare leggermente le giunture
aperte sul retro della seduta per
verificare le posizioni degli ancoraggi
ISOFIX.

Tipo A Tipo B
NOTA
Le posizioni degli ancoraggi ISOFIX
per l'aggancio del seggiolino per
bambini sono indicate dalla presenza di
marcature poste al disopra delle
medesime.
4. Se il sedile è dotato di poggiatesta,
rimuoverlo.
Vedi Poggiatesta a pagina 2-10.
5. Fissare il seggiolino per bambini
tramite l'ancoraggio ISOFIX
attenendosi alle istruzioni fornite dal
costruttore.
6. Se il seggiolino per bambini è dotato di
cinghia supplementare, significa
probabilmente che per la sicurezza del
bambino è importantissimo che questa
venga fissata correttamente. Per
l'installazione della cinghia
supplementare attenersi sempre alle
istruzioni fornite dal costruttore del
seggiolino per bambini (pagina 2-37).
ATTENZIONE
Fissare sempre la cinghia
supplementare all'ancoraggio
appropriato:
Fissare la cinghia supplementare ad
un ancoraggio non appropriato è
pericoloso. In caso di collisione la
cinghia supplementare potrebbe
sfilarsi ed allentare il fissaggio del
seggiolino per bambini. Se dovesse
muoversi, il seggiolino per bambini
costituirebbe un grave rischio per
l'incolumità e la vita del bambino.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-39

Rimuovere sempre il poggiatesta
prima d'installare il seggiolino per
bambini:
Installare un seggiolino per bambini
senza rimuovere il poggiatesta è
pericoloso. Il seggiolino per i bambini
non può essere installato
correttamente con gravi rischi per
l'incolumità e la vita del bambino in
caso di collisione.

Cinghia supplementare
Davanti
Installare sempre il poggiatesta e
regolarlo nella posizione appropriata
dopo aver rimosso il seggiolino per
bambini:
Viaggiare senza poggiatesta è
pericoloso dal momento che non si
potrebbero prevenire impatti contro la
testa dell'occupante in caso di frenata
di emergenza o di collisione,
esponendo così a serio pericolo
l'incolumità e la vita dell'occupante
stesso.
Vedi Poggiatesta a pagina 2-10.
Dispositivi di sicurezza fondamentali
Seggiolino per bambini
2-40
