4–69
Tijdens het rijden
Schakelaars en regelaars
OPMERKING
  De koplampen, overige buitenverlichting en instrumentenpaneelverlichting gaan
mogelijk niet onmiddellijk uit in het geval de omgeving ineens helder verlicht wordt,
aangezien de lichtsensor bepaalt dat het avond is als de omgeving gedurende enkele
minuten continu donker is, zoals bijvoorbeeld in lange tunnels, bij ¿ les in tunnels of in
parkeergarages.
 In dit geval wordt de verlichting uitgeschakeld als de verlichtingsschakelaar naar de
stand
gedraaid wordt.   Wanneer de koplampschakelaar in de stand staat en het contact op ACC gezet
wordt of uitgezet wordt, zullen de koplampen, de overige buitenverlichting en de
instrumentenpaneelverlichting uitgeschakeld worden.
  De instrumentenpaneelverlichting kan afgesteld worden door het draaien van de knop
in de instrumentengroep. Ook kan de dag/nachtstand veranderd worden door de knop
te draaien totdat er een pieptoon gegeven wordt. Afstellen van de helderheid van de
instrumentenpaneelverlichting: Zie Instrumentenpaneelverlichting op pagina 4-33 .

 De gevoeligheid van de AUTO lampen kan gewijzigd worden door een of¿ ciële
Mazda reparateur. Zie Gebruikersinstellingen op pagina 9-14 .





4–79
Tijdens het rijden
Schakelaars en regelaars
Voorruitenwissers
Schakel de ruitenwissers in door de hendel
omhoog of omlaag te drukken.
Met intervalruitenwisser


Schakelaarstand
Bediening van de
ruitenwissers
Nr. Ty p e
A Ty p e
B

Werking bij omhoogtrekken
van de hendel

Stop

Intervalwerking

Lage snelheid

Hoge snelheid

Ruitenwissers met regelbare
intervalwerking
Zet de hendel in de intervalstand en kies
de intervaltijd door de ring te draaien.

INT ring
Met automatische ruitenwisserregeling


Schakelaarstand
Bediening van de
ruitenwissers
Nr. Ty p e
A Ty p e
B

Werking bij omhoogtrekken
van de hendel

Stop

Automatische regeling

Lage snelheid

Hoge snelheid

Automatische ruitenwisserregeling
Wanneer de ruitenwisserhendel in de stand

staat, tast de regensensor de
hoeveelheid regenval op de voorruit af en
schakelt deze de ruitenwissers automatisch
in of uit (uit—interval—lage snelheid—
hoge snelheid).

De gevoeligheid van de regensensor kan
afgesteld worden door de schakelaar op de
ruitenwisserhendel te draaien.





4–80
Tijdens het rijden
Schakelaars en regelaars
De schakelaar vanuit de middenpositie
(normaal) omhoog draaien voor een
hogere gevoeligheid (snellere respons) of
de schakelaar omlaag draaien voor minder
gevoeligheid (langzamere respons).

Hogere
gevoeligheid
Minder
gevoeligheid
Schakelaar
Middenpositie

OPGELET
  De regensensor niet afdekken
door een sticker of een label op de
voorruit te plakken. Anders zal de
regensensor niet correct functioneren.

OPGELET


 Wanneer de ruitenwisserhendel in de
stand
staat en het contact op
ON wordt gezet, is het mogelijk dat
de ruitenwissers in de volgende
gevallen automatisch in beweging
gezet worden:



 Als de voorruit boven de
regensensor wordt aangeraakt of
met een doek wordt afgeveegd.



 Als vanaf de buitenzijde of
binnenzijde van de auto met een
hand of ander voorwerp tegen de
voorruit wordt gestoten.
  Houd handen en ruitenkrabbers uit de
buurt van de voorruit wanneer de
ruitenwisserhendel in de stand

staat en het contact op ON gezet is,
aangezien vingers beklemd kunnen
raken of de ruitenwissers en
wisserbladen beschadigd kunnen
worden wanneer de ruitenwissers
automatisch in werking gesteld
worden.
 Als u de voorruit gaat reinigen, er op
letten dat de ruitenwissers volledig
zijn uitgeschakeld (wanneer de kans
het grootst is dat de motor aan blijft)
—dit is vooral belangrijk bij het
verwijderen van ijs en sneeuw.

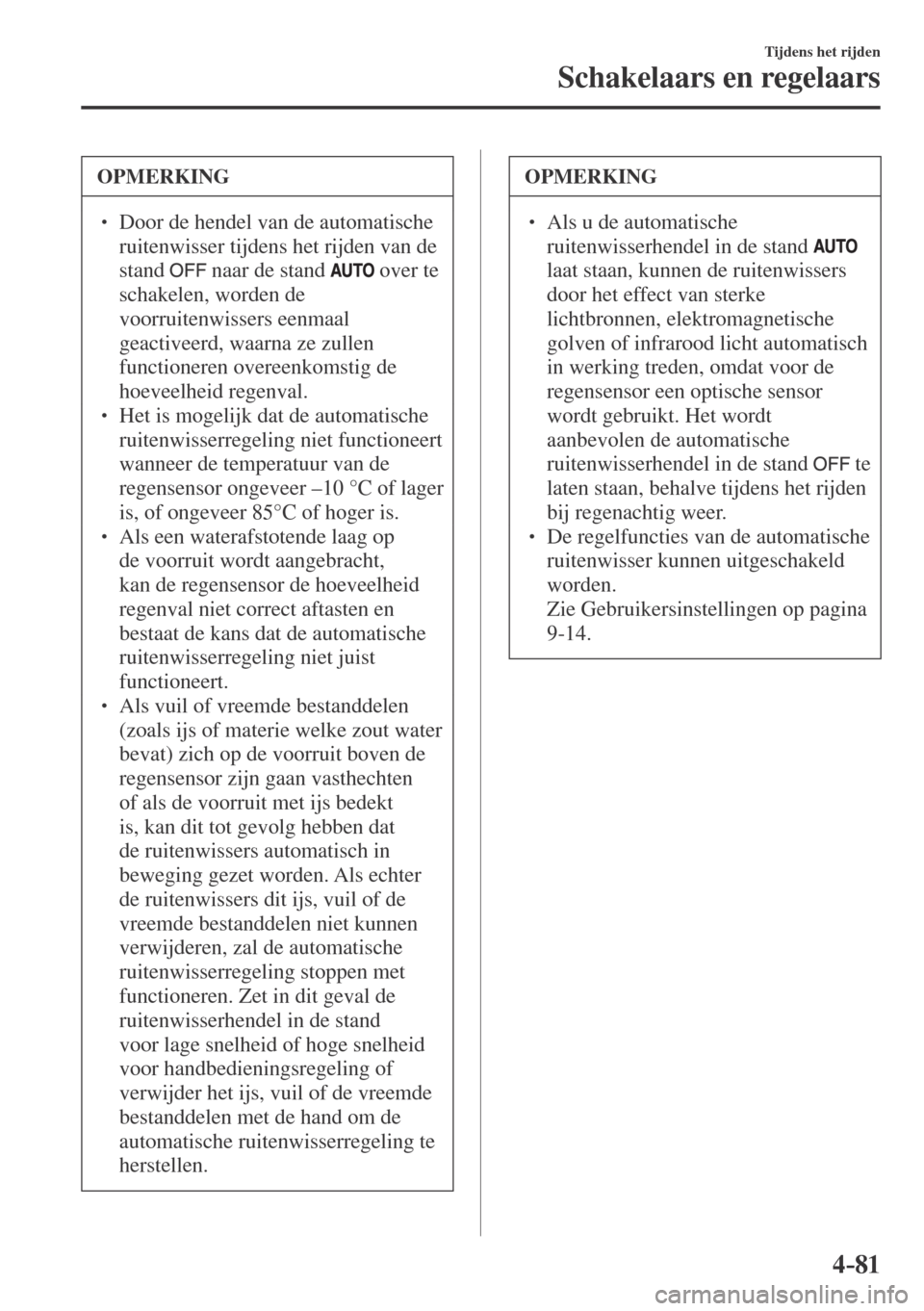

4–81
Tijdens het rijden
Schakelaars en regelaars
OPMERKING
  Door de hendel van de automatische
ruitenwisser tijdens het rijden van de
stand
naar de stand over te
schakelen, worden de
voorruitenwissers eenmaal
geactiveerd, waarna ze zullen
functioneren overeenkomstig de
hoeveelheid regenval.
  Het is mogelijk dat de automatische
ruitenwisserregeling niet functioneert
wanneer de temperatuur van de
regensensor ongeveer –10 °C of lager
is, of ongeveer 85°C of hoger is.
  Als een waterafstotende laag op
de voorruit wordt aangebracht,
kan de regensensor de hoeveelheid
regenval niet correct aftasten en
bestaat de kans dat de automatische
ruitenwisserregeling niet juist
functioneert.
  Als vuil of vreemde bestanddelen
(zoals ijs of materie welke zout water
bevat) zich op de voorruit boven de
regensensor zijn gaan vasthechten
of als de voorruit met ijs bedekt
is, kan dit tot gevolg hebben dat
de ruitenwissers automatisch in
beweging gezet worden. Als echter
de ruitenwissers dit ijs, vuil of de
vreemde bestanddelen niet kunnen
verwijderen, zal de automatische
ruitenwisserregeling stoppen met
functioneren. Zet in dit geval de
ruitenwisserhendel in de stand
voor lage snelheid of hoge snelheid
voor handbedieningsregeling of
verwijder het ijs, vuil of de vreemde
bestanddelen met de hand om de
automatische ruitenwisserregeling te
herstellen.
OPMERKING
  Als u de automatische
ruitenwisserhendel in de stand

laat staan, kunnen de ruitenwissers
door het effect van sterke
lichtbronnen, elektromagnetische
golven of infrarood licht automatisch
in werking treden, omdat voor de
regensensor een optische sensor
wordt gebruikt. Het wordt
aanbevolen de automatische
ruitenwisserhendel in de stand
te
laten staan, behalve tijdens het rijden
bij regenachtig weer.
  De regelfuncties van de automatische
ruitenwisser kunnen uitgeschakeld
worden.
 Zie Gebruikersinstellingen op pagina
9-14 .

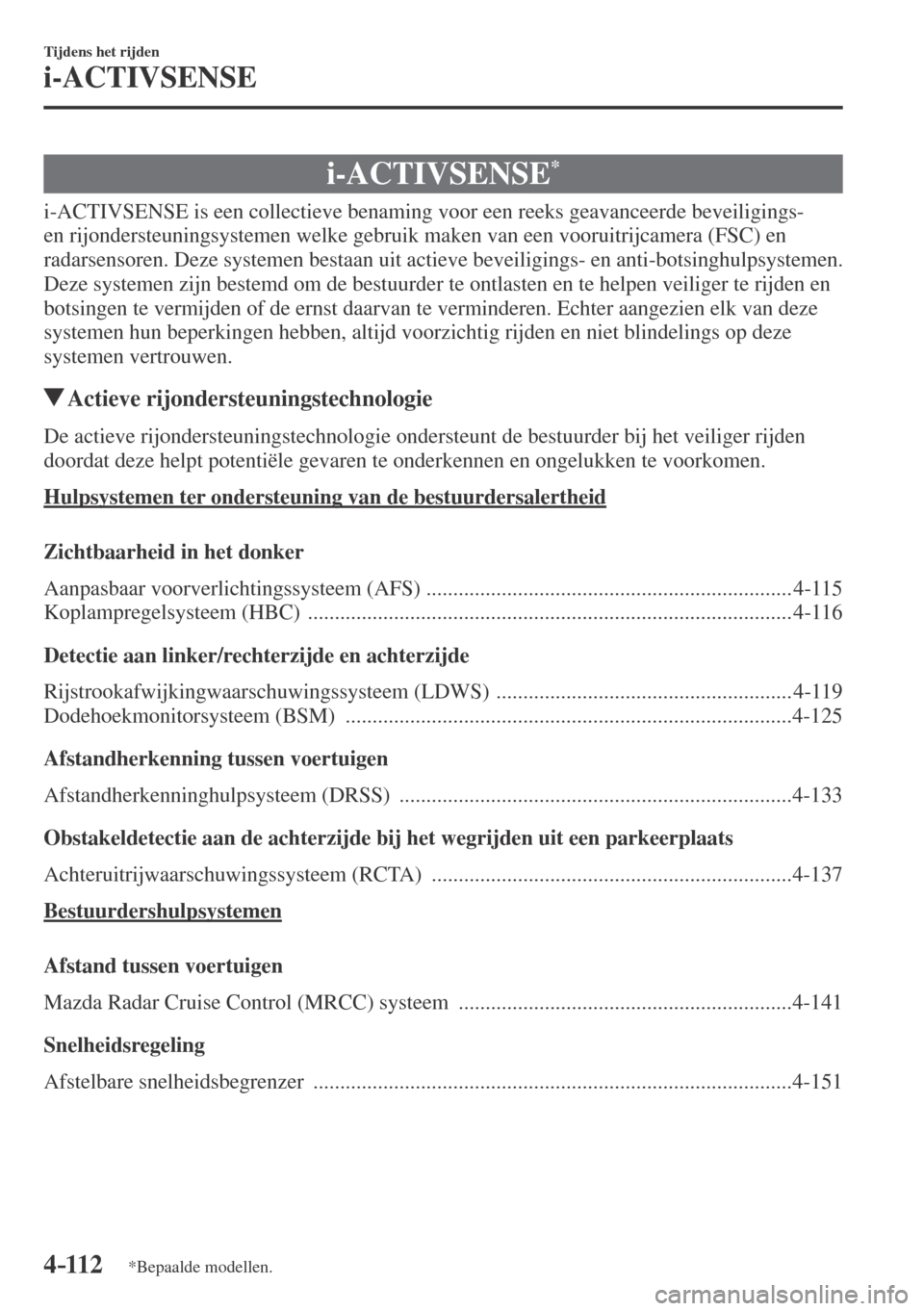

4–112
Tijdens het rijden
i-ACTIVSENSE
*Bepaalde modellen.
i-ACTIVSENSE *
i-ACTIVSENSE is een collectieve benaming voor een reeks geavanceerde beveiligings-
en rijondersteuningsystemen welke gebruik maken van een vooruitrijcamera (FSC) en
radarsensoren. Deze systemen bestaan uit actieve beveiligings- en anti-botsinghulpsystemen.
Deze systemen zijn bestemd om de bestuurder te ontlasten en te helpen veiliger te rijden en
botsingen te vermijden of de ernst daarvan te verminderen. Echter aangezien elk van deze
systemen hun beperkingen hebben, altijd voorzichtig rijden en niet blindelings op deze
systemen vertrouwen.
Actieve rijondersteuningstechnologie
De actieve rijondersteuningstechnologie ondersteunt de bestuurder bij het veiliger rijden
doordat deze helpt potentiële gevaren te onderkennen en ongelukken te voorkomen.
Hulpsystemen ter ondersteuning van de bestuurdersalertheid
Zichtbaarheid in het donker
Aanpasbaar voorverlichtingssysteem (AFS) .................................................................... 4-115
Koplampregelsysteem (HBC) .......................................................................................... 4-116
Detectie aan linker/rechterzijde en achterzijde
Rijstrookafwijkingwaarschuwingssysteem (LDWS) ....................................................... 4-119
Dodehoekmonitorsysteem (BSM) ...................................................................................4-125
Afstandherkenning tussen voertuigen
Afstandherkenninghulpsysteem (DRSS) .........................................................................4-133
Obstakeldetectie aan de achterzijde bij het wegrijden uit een parkeerplaats
Achteruitrijwaarschuwingssysteem (RCTA) ...................................................................4-137
Bestuurdershulpsystemen
Afstand tussen voertuigen
Mazda Radar Cruise Control (MRCC) systeem ..............................................................4-141
Snelheidsregeling
Afstelbare snelheidsbegrenzer .........................................................................................4-151





4–113
Tijdens het rijden
i-ACTIVSENSE
Anti-botsingtechnologie
De anti-botsingtechnologie is ontworpen om de bestuurder te helpen botsingen te
voorkomen of de ernst daarvan te verminderen in situaties waar deze niet voorkomen
kunnen worden.
Vermindering van de ernst van een botsing bij lage snelheden
Vooruit rijden




Stadsverkeer-remassistent (SCBS) ..................................................................................4-156
Vermindering van de ernst van een botsing bij gemiddelde/hoge snelheden
Smart Brake Support remhulpsysteem (SBS) ..................................................................4-162
Camera en Sensoren
V o o r u i t r i j c a m e r a ( F S C )
De vooruitrijcamera (FSC) bepaalt de omstandigheden aan de voorzijde van de auto bij het
rijden in het donker en herkent rijbanen. De volgende systemen maken ook gebruik van de
vooruitrijcamera (FSC).



 Koplampregelsysteem (HBC)



 Rijstrookafwijkingwaarschuwingssysteem (LDWS)



 Smart Brake Support remhulpsysteem (SBS)
De vooruitrijcamera (FSC) is ingebouwd aan de bovenzijde van de voorruit nabij de
achteruitkijkspiegel.
Zie Vooruitrijcamera (FSC) op pagina 4-165 .
Radarsensor (voor)
De radarsensor (voor) zendt radiogolven uit die weerkaatst worden door een voorliggend
voertuig en vervolgens weer door de radarsensor worden opgevangen. De volgende
systemen maken eveneens gebruik van de radarsensor (voor).



 Mazda Radar Cruise Control (MRCC) systeem



 Afstandherkenninghulpsysteem (DRSS)



 Smart Brake Support remhulpsysteem (SBS)
De radarsensor (voor) is gemonteerd achter de radiateurgrille.
Zie Radarsensor (Voor) op pagina 4-168 .





4–114
Tijdens het rijden
i-ACTIVSENSE
Lasersensor (voor)
De lasersensor (voor) zendt een nabij-infrarood laserstraal uit en vangt de straal op die
weerkaatst wordt door het reÀ ecterende oppervlak van een voorliggend voertuig. De
gedetecteerde straal wordt vervolgens voor de meting gebruikt. De volgende systemen
maken eveneens gebruik van de lasersensor (voor).



 Stadsverkeer-remassistent (SCBS)



 Smart Brake Support remhulpsysteem (SBS)
De lasersensor (voor) is ingebouwd aan de bovenzijde van de voorruit nabij de
achteruitkijkspiegel.
Zie Lasersensor (Voor) op pagina 4-171 .
Radarsensoren (achter)
De radarsensoren (achter) detecteren de radiogolven die door de radarsensoren worden
uitgezonden en op hun beurt weerkaatst worden door een voertuig dat van achteren nadert
of door een obstakel. De volgende systemen maken eveneens gebruik van de radarsensoren
(achter).



 Dodehoekmonitorsysteem (BSM)



 Achteruitrijwaarschuwingssysteem (RCTA)
De radarsensoren (achter) zijn ingebouwd in de achterbumper, één aan de rechterzijde en
één aan de linkerzijde.
Zie Radarsensoren (Achter) op pagina 4-173 .





4–127
Tijdens het rijden
i-ACTIVSENSE
OPMERKING

 In de volgende gevallen gaat het dodehoekmonitor (BSM) OFF indicatielampje
branden en wordt de werking van het systeem stopgezet. Laat de auto zo spoedig
mogelijk door een of¿ ciële Mazda dealer inspecteren als het dodehoekmonitor (BSM)
OFF indicatielampje blijft branden.



 Er wordt een probleem in het systeem bespeurd, inclusief de dodehoekmonitor
(BSM) waarschuwingslampjes.



 Er is een grote afwijking ontstaan in de montagepositie van een radarsensor (achter).



 Er heeft zich een grote hoeveelheid sneeuw of ijs verzameld op de achterbumper
nabij een radarsensor (achter). Verwijder alle sneeuw, ijs of modder van de
achterbumper.



 Rijden gedurende langere perioden op met sneeuw bedekte wegen.



 De temperatuur in de buurt van de radarsensoren (achter) is buitengewoon hoog als
gevolg van het langdurig rijden op hellingen tijdens de zomer.



 De accuspanning is afgenomen.

 Onder de volgende omstandigheden kunnen de radarsensoren (achter) geen grote
objecten bespeuren of kunnen deze moeilijk bespeurd worden.



 Er bevindt zich een voertuig in het opsporingsgebied aan de achterzijde op een
naastgelegen rijstrook aan de achterzijde, maar dit nadert niet. De dodehoekmonitor
(BSM) beoordeelt de situatie op basis van radardetectiegegevens.



 Er rijdt gedurende langere tijd een voertuig naast het uwe met nagenoeg dezelfde
snelheid.



 Voertuigen die naderen vanuit tegenovergestelde richting.



 Een voertuig op een naastgelegen rijstrook probeert uw auto te passeren.



 Er bevindt zich een voertuig op een naastgelegen rijstrook op een weg met
buitengewoon brede rijstroken. Het detectiegebied van de radarsensoren (achter) is
ingesteld op de breedte van snelwegen.


 In de volgende gevallen bestaat de kans dat de activering van de dodehoekmonitor
(BSM) waarschuwingslampjes en de waarschuwingszoemer niet of vertraagd
plaatsvindt.



 Een voertuig verandert van de huidige rijstrook naar een naastgelegen rijstrook twee
rijstroken verder.



 Rijden op steile hellingen.



 Rijden over de top van een heuvel of bergpas.



 Bij een kleine draaicirkel (maken van een scherpe bocht, afslaan op kruisingen).



 Wanneer er verschil is in hoogte tussen uw rijstrook en de naastgelegen rijstrook.



 Het systeem functioneert direct na het indrukken van de dodehoekmonitor (BSM)
schakelaar.

 Als de weg bijzonder smal is, is het mogelijk dat voertuigen twee rijstroken verder
bespeurd worden. Het detectiegebied van de radarsensoren (achter) is ingesteld
overeenkomstig de breedte van snelwegen.





4–133
Tijdens het rijden
i-ACTIVSENSE
*Bepaalde modellen.
Afstandherkenninghulpsysteem (DRSS) *
Het afstandherkenninghulpsysteem (DRSS) meet de afstand tussen uw auto en een
voorliggend voertuig met gebruik van een radarsensor (voor) wanneer de rijsnelheid 30
km/h of hoger is en geeft een aanbevolen afstand aan om tussen voertuigen aan te houden.
Als verder uw auto het voorliggende voertuig dichter nadert dan de juiste aan te houden
tussenafstand, gaat de voorliggend-voertuig indicatie op de Active Driving Display
knipperen om de bestuurder te waarschuwen een veiliger afstand ten opzichte van het
voorliggende voertuig aan te houden.
WAARSCHUWING
Vertrouw niet volledig op het Afstandherkenninghulpsysteem (DRSS) en rijd altijd
voorzichtig:
Het Afstandherkenninghulpsysteem (DRSS) geeft advies voor veiliger rijden en
informeert de bestuurder een aanbevolen, veiliger afstand ten opzichte van het
voorliggende voertuig aan te houden. De mogelijkheid voor het bespeuren van een
voorliggend voertuig is beperkt en afhankelijk van het soort voorliggende voertuig, de
weersomstandigheden en de verkeerssituatie. Als dus het gaspedaal en rempedaal niet
correct bediend worden kan dit een ongeluk veroorzaken. Controleer altijd de veiligheid
van de omgeving en trap het rempedaal of gaspedaal in terwijl u een veiliger afstand
aanhoudt ten opzichte van voorliggende voertuigen of tegenliggers.





4–139
Tijdens het rijden
i-ACTIVSENSE
OPMERKING
  In de volgende gevallen gaat het dodehoekmonitor (BSM) OFF indicatielampje
branden en wordt de werking van het systeem stopgezet. Laat de auto zo spoedig
mogelijk door een of¿ ciële Mazda dealer inspecteren als het dodehoekmonitor (BSM)
OFF indicatielampje blijft branden.



 Er heeft zich een probleem in het systeem voorgedaan, inclusief de dodehoekmonitor
(BSM) waarschuwingslampjes.



 Er is een grote afwijking ontstaan in de montagepositie van een radarsensor (achter).



 Er heeft zich een grote hoeveelheid sneeuw of ijs verzameld op de achterbumper
nabij een radarsensor (achter).



 Rijden gedurende langere perioden op met sneeuw bedekte wegen.



 De temperatuur in de buurt van de radarsensoren is buitengewoon hoog als gevolg
van het langdurig rijden op hellingen tijdens de zomer.



 De accuspanning is afgenomen.
