Kurzanleitung Kurzanleitung
In dieser Kurzanleitung wird die Bedienung einiger Ausrüstungen des Mazda CX-3 einfach
erklärt.
Wichtige Ausrüstungen für die Sicherheit
Vor dem Losfahren
Beim Fahren
Fahrzeuginnenraum
Wartung und Pflege
Nachfolgend ist die Bedeutung der einzelnen, in dieser Kurzanleitung verwendeten Symbole erklärt:
Detaillierte Beschreibung gewisser Funktionen.
Falls eine Störung auftritt


1

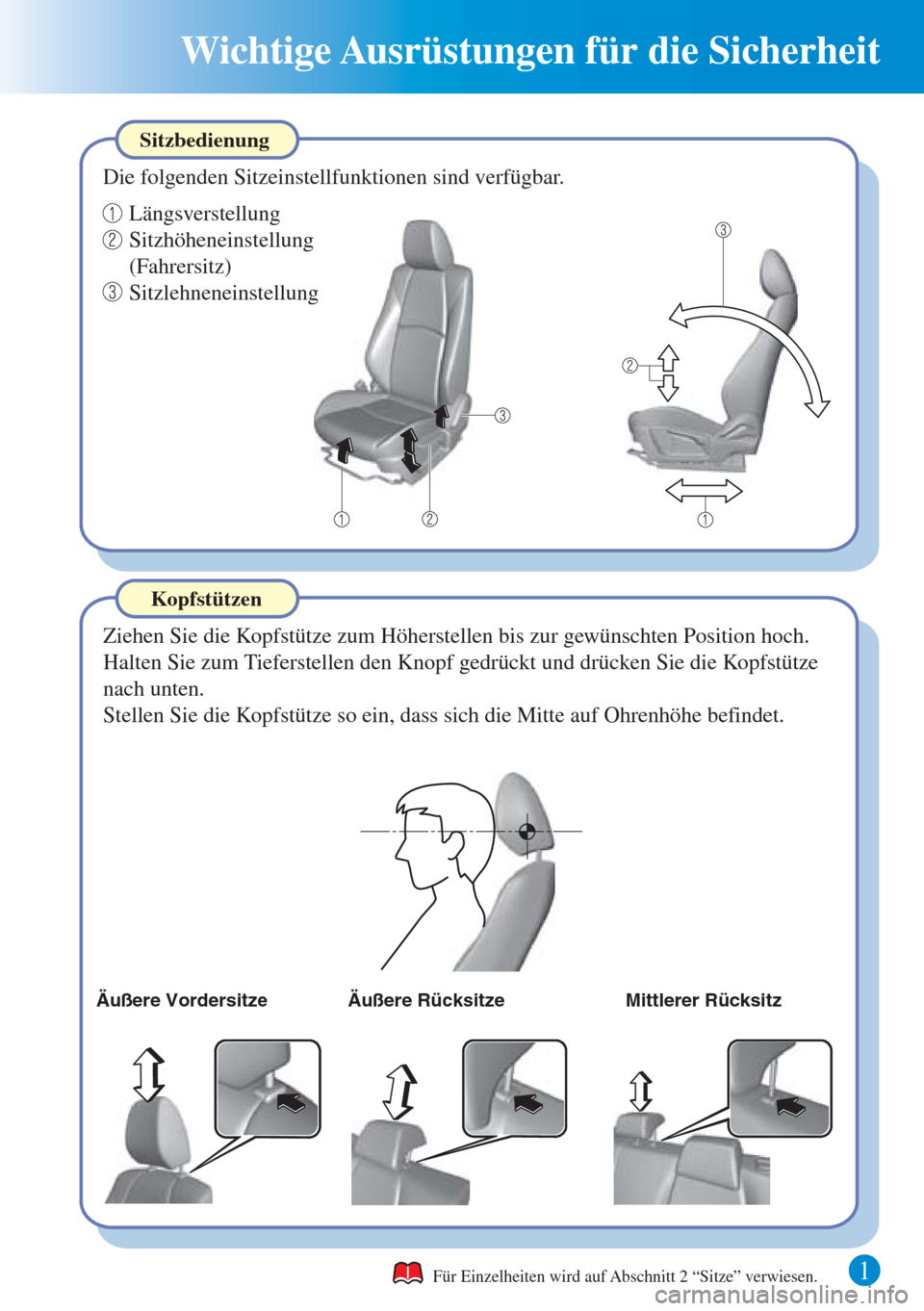

Wichtige Ausrüstungen für die Sicherheit
Äußere Vordersitze Äußere Rücksitze Mittlerer Rücksitz
Ziehen Sie die Kopfstütze zum Höherstellen bis zur gewünschten Position hoch.
Kopfstützen Sitzbedienung
Die folgenden Sitzeinstellfunktionen sind verfügbar.
Längsverstellung
Für Einzelheiten wird auf Abschnitt 2 “Sitze” verwiesen.
Halten Sie zum Tieferstellen den Knopf gedrückt und drücken Sie die Kopfstütze
nach unten.
Stellen Sie die Kopfstütze so ein, dass sich die Mitte auf Ohrenhöhe befindet.
Sitzlehneneinstellung Sitzhöheneinstellung
(Fahrersitz)


Türgriffschalter

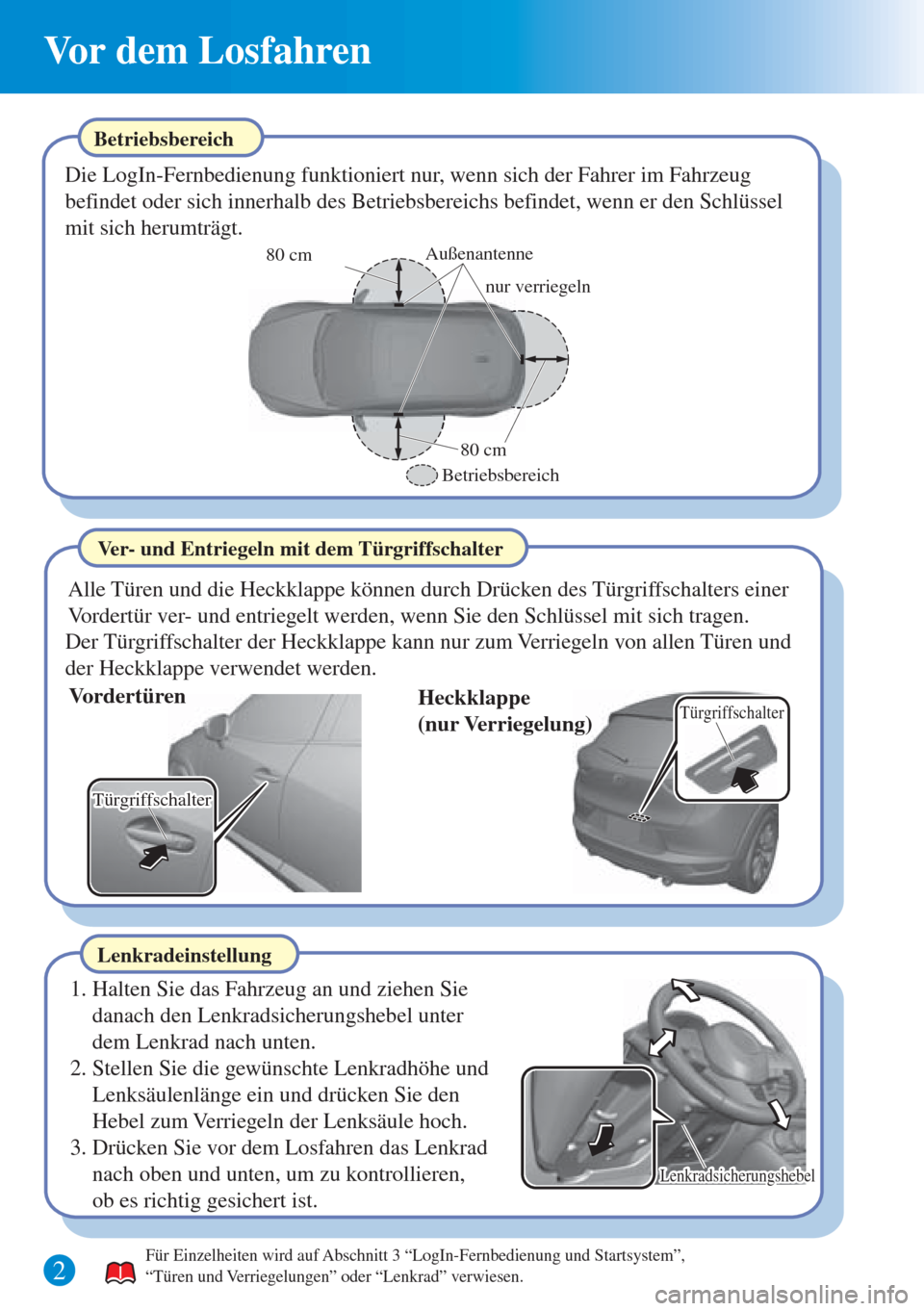

Vor dem Losfahren
Betriebsbereich
Die LogIn-Fernbedienung funktioniert nur, wenn sich der Fahrer im Fahrzeug
befindet oder sich innerhalb des Betriebsbereichs befindet, wenn er den Schlüssel
mit sich herumträgt.
Alle Türen und die Heckklappe können durch Drücken des Türgriffschalters einer
Vordertür ver- und entriegelt werden, wenn Sie den Schlüssel mit sich tragen.
Ver- und Entriegeln mit dem Türgriffschalter
2 Für Einzelheiten wird auf Abschnitt 3 “LogIn-Fernbedienung und Startsystem”,
“Türen und Verriegelungen” oder “Lenkrad” verwiesen.
Lenkradeinstellung
1. Halten Sie das Fahrzeug an und ziehen Sie
danach den Lenkradsicherungshebel unter
dem Lenkrad nach unten.
3. Drücken Sie vor dem Losfahren das Lenkrad
nach oben und unten, um zu kontrollieren,
ob es richtig gesichert ist. 2. Stellen Sie die gewünschte Lenkradhöhe und
Lenksäulenlänge ein und drücken Sie den
Hebel zum Verriegeln der Lenksäule hoch. Der Türgriffschalter der Heckklappe kann nur zum Verriegeln von allen Türen und
der Heckklappe verwendet werden.
Heckklappe
(nur Verriegelung)
Außenantenne
nur verriegeln
Betriebsbereich80 cm 80 cm
TürgriffschalterTürgriffschalterTürgriffschalter
Vordertüren
LenkradsicherungshebelLenkradsicherungshebel


3

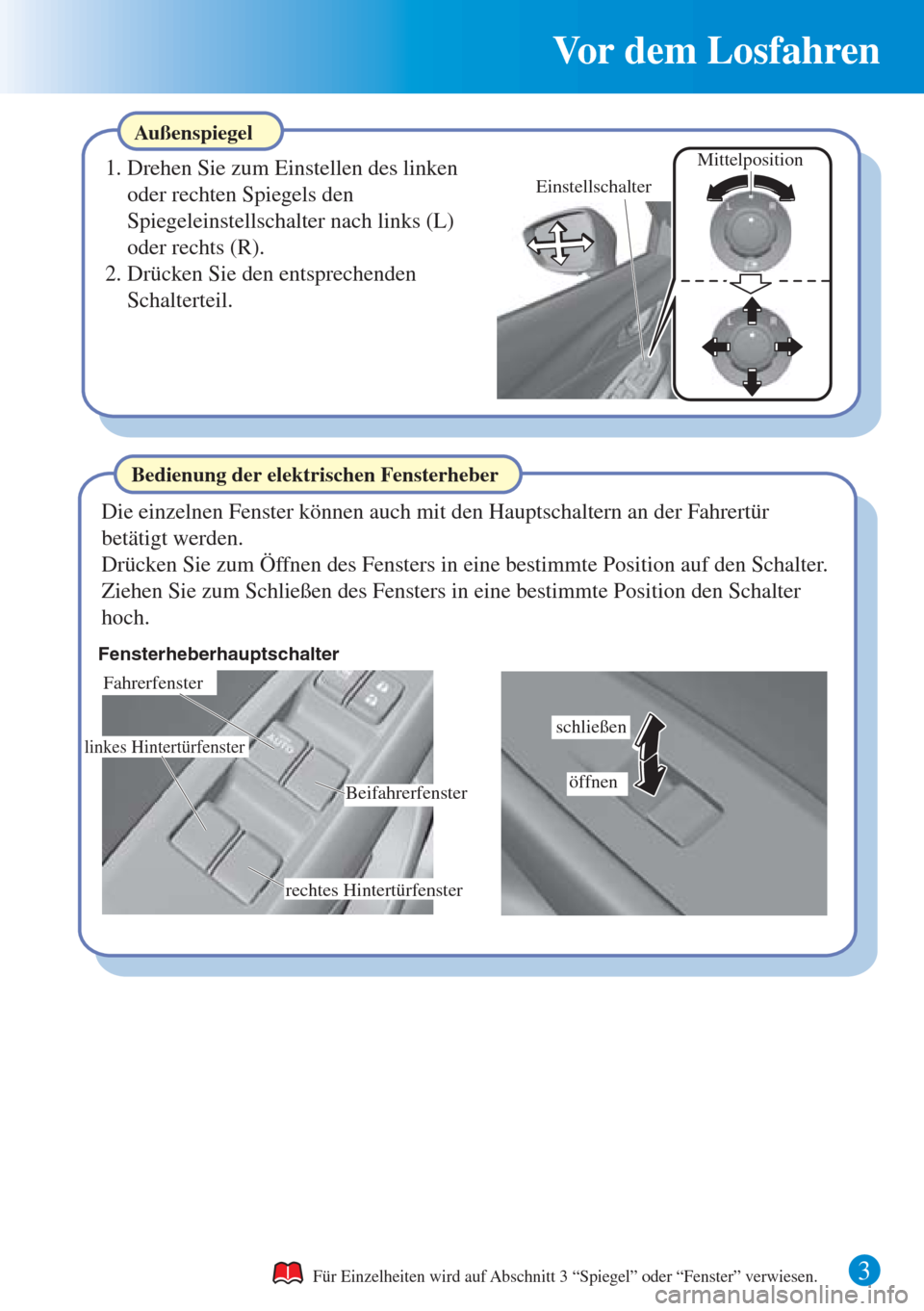

Vor dem Losfahren
Außenspiegel
1. Drehen Sie zum Einstellen des linken
oder rechten Spiegels den
Spiegeleinstellschalter nach links (L)
oder rechts (R).
2. Drücken Sie den entsprechenden
Schalterteil.
Für Einzelheiten wird auf Abschnitt 3 “Spiegel” oder “Fenster” verwiesen.
Bedienung der elektrischen Fensterheber
Die einzelnen Fenster können auch mit den Hauptschaltern an der Fahrertür
betätigt werden.
Drücken Sie zum Öffnen des Fensters in eine bestimmte Position auf den Schalter.
Ziehen Sie zum Schließen des Fensters in eine bestimmte Position den Schalter
hoch.
Mittelposition
Einstellschalter
Fahrerfenster
linkes Hintertürfenster
rechtes HintertürfensterBeifahrerfenster Fensterheberhauptschalter
schließen
öffnen


4
Vor dem Losfahren
öffnen
schließen

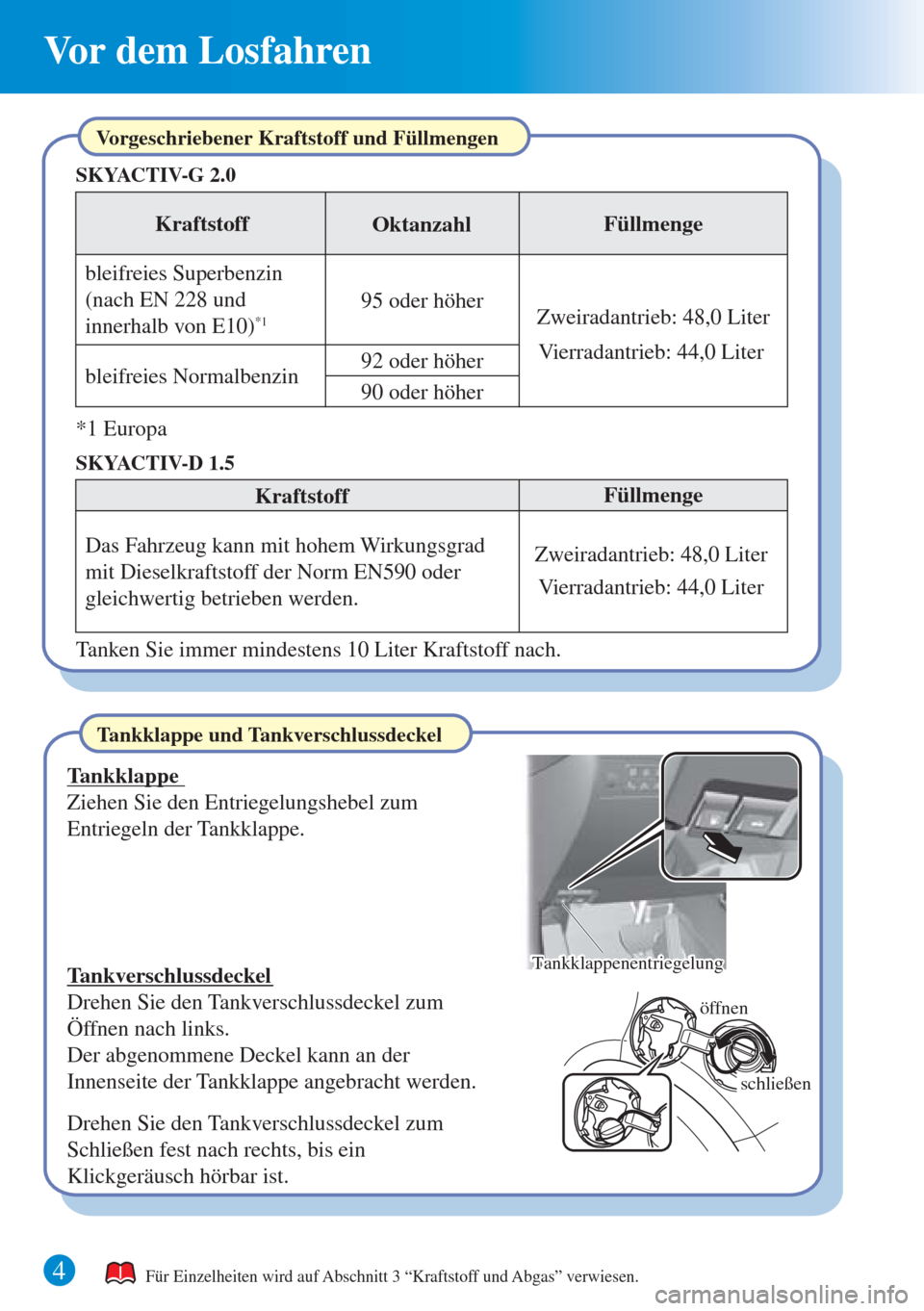

Vorgeschriebener Kraftstoff und Füllmengen
Tankklappe
Ziehen Sie den Entriegelungshebel zum
Entriegeln der Tankklappe.
Für Einzelheiten wird auf Abschnitt 3 “Kraftstoff und Abgas” verwiesen.
bleifreies Superbenzin
(nach EN 228 und
innerhalb von E10)
*1
*1 EuropaKraftstoff
OktanzahlFüllmenge
95 oder höher
Zweiradantrieb: 48,0 Liter
Tankklappe und Tankverschlussdeckel
Tankverschlussdeckel
Drehen Sie den Tankverschlussdeckel zum
Öffnen nach links.
Der abgenommene Deckel kann an der
Innenseite der Tankklappe angebracht werden.
Drehen Sie den Tankverschlussdeckel zum
Schließen fest nach rechts, bis ein
Klickgeräusch hörbar ist.
SKYACTIV-G 2.0
bleifreies Normalbenzin92 oder höher
Das Fahrzeug kann mit hohem Wirkungsgrad
mit Dieselkraftstoff der Norm EN590 oder
gleichwertig betrieben werden.Kraftstoff
Füllmenge
SKYACTIV-D 1.5
Tanken Sie immer mindestens 10 Liter Kraftstoff nach.
90 oder höherVierradantrieb: 44,0 Liter
Zweiradantrieb: 48,0 Liter
Vierradantrieb: 44,0 Liter
TankklappenentriegelungTankklappenentriegelung


Beim Fahren
5
Anlassen des Motors
Für Einzelheiten wird auf Abschnitt 4 “Anlassen und Abstellen des Motors” verwiesen.
1. Kontrollieren Sie, ob die Handbremse
richtig angezogen ist.
2. Halten Sie das Bremspedal fest gedrückt
bis der Motor angesprungen ist.
3. (Schaltgetriebe)
Halten Sie das Kupplungspedal fest
gedrückt bis der Motor angesprungen ist.
(Automatikgetriebe)
Stellen Sie den Wählhebel in die Stufe “P”,
um den Motor anzulassen. Um den Motor
bei sich bewegendem Fahrzeug anzulassen,
müssen Sie den Wählhebel in die Stufe
“N” stellen.
4. Drücken Sie den Motorstartknopf, nachdem die
KEY-Kontrollleuchte (grün) im Armaturenbrett und die
Motorstartknopf-Kontrollleuchte (grün) leuchten.
(SKYACTIV-D 1.5)
• Der Anlasser dreht sich nicht solange die Glühkerzenkontrollleuchte nicht
ausgeschaltet ist.
• Lassen Sie nach dem Drücken des Motorstartknopfs zum Anlassen des Motors
bis zum Erlöschen der Glühkerzenkontrollleuchte im Armaturenbrett das
Kupplungspedal (Schaltgetriebe) bzw. das Bremspedal (Automatikgetriebe)
nicht los.
• Falls das Kupplungspedal (Schaltgetriebe) bzw. das Bremspedal
(Automatikgetriebe) vor dem Anspringen des Motors losgelassen wird, muss das
Kupplungspedal (Schaltgetriebe) bzw. das Bremspedal (Automatikgetriebe) erneut
gedrückt und der Motor durch Drücken des Motorstartknopfs angelassen werden.
• Falls die Zündung für längere Zeit bei abgestelltem Motor und vorgewärmten
Glühkerzen auf “ON” geschaltet bleibt, werden die Glühkerzen erneut vorgewärmt,
was durch Aufleuchten der Glühkerzenkontrollleuchte angezeigt wird.
Kontrollleuchte
Motorstartknopf


6
Beim Fahren
Für Einzelheiten wird auf Abschnitt 4 “Anlassen und Abstellen des Motors” verwiesen.
Der Motor wird mit der i-stop-Funktion automatisch abgestellt, wenn das Fahrzeug
vor einer Verkehrsampel oder in einem Verkehrsstau stillsteht und schaltet danach
den Motor zum Weiterfahren automatisch wieder ein. Das System verringert den
Kraftstoffverbrauch, reduziert die Abgasemissionen und eliminiert die
Motorgeräusche bei stillstehendem Motor.
Abstellen des Motors und erneutes Anlassen
HINWEIS
• Die i-stop-Kontrollleuchte (grün) wird unter den folgenden Bedingungen
eingeschaltet:
• Bei abgestellte Motor.
• Die i-stop-Kontrollleuchte (grün) wird beim erneuten Anlassen des Motors
ausgeschaltet.
Schaltgetriebe
2. Schalten Sie bei gedrückt gehaltenem Kupplungspedal den Schalthebel in die
Neutralposition. Beim Loslassen des Kupplungspedals wird der Motor
abgestellt.
3. (SKYACTIV-G 2.0) 1. Halten Sie das Fahrzeug durch Drücken des Bremspedals und dann des
Kupplungspedals an.

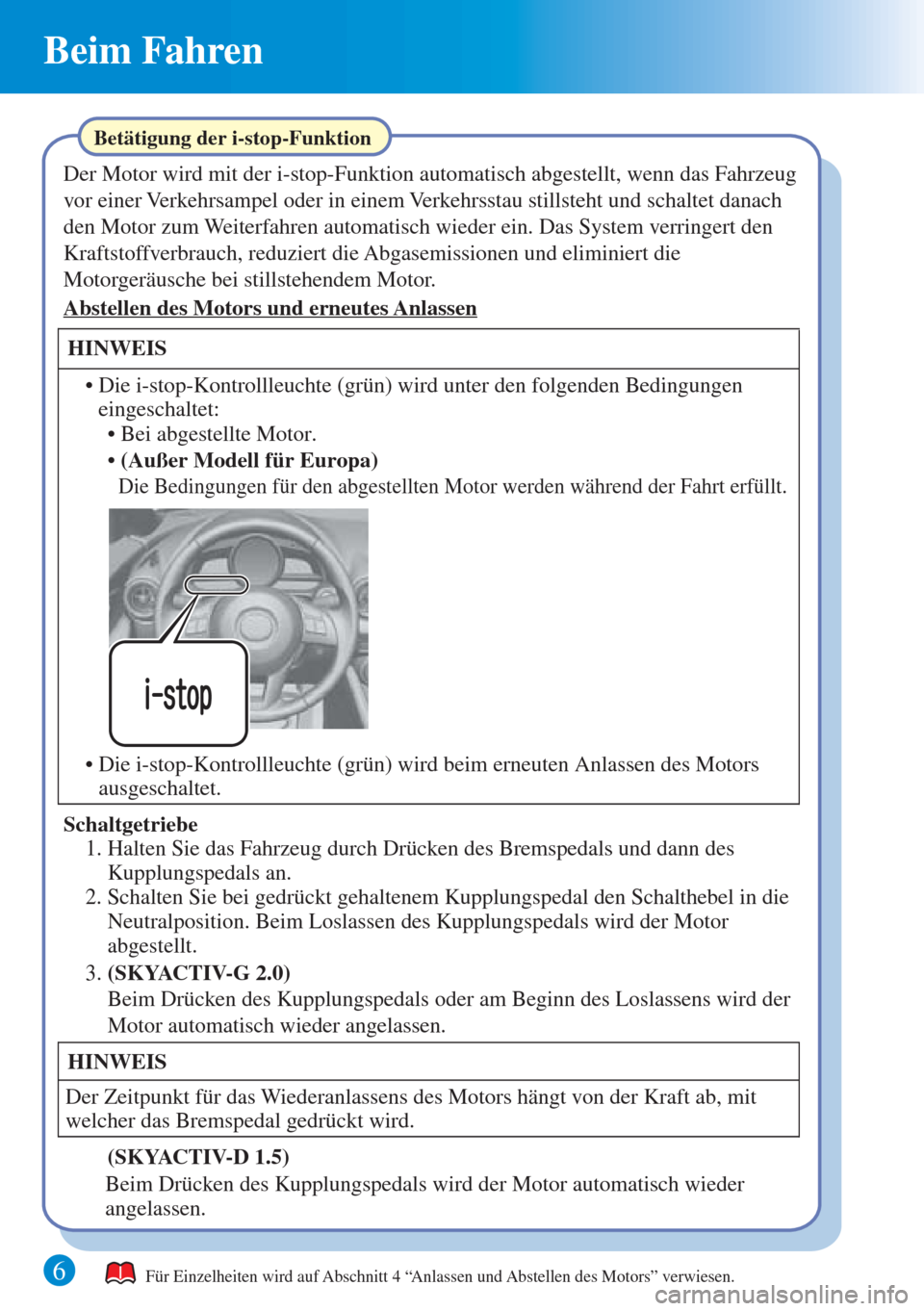

Betätigung der i-stop-Funktion
Die Bedingungen für den abgestellten Motor werden während der Fahrt erfüllt.
• (Außer Modell für Europa)
(SKYACTIV-D 1.5)
Beim Drücken des Kupplungspedals wird der Motor automatisch wieder
angelassen.
HINWEIS
Der Zeitpunkt für das Wiederanlassens des Motors hängt von der Kraft ab, mit
welcher das Bremspedal gedrückt wird.
Beim Drücken des Kupplungspedals oder am Beginn des Loslassens wird der
Motor automatisch wieder angelassen.


7
Beim Fahren
Für Einzelheiten wird auf Abschnitt 4 “Anlassen und Abstellen des Motors” verwiesen.
i-stop OFF-Schalter
Wenn der Schalter gedrückt wird, bis ein
akustisches Signal ertönt, wird die
i-stop-Funktion ausgeschaltet und die
i-stop-Warnleuchte (gelb) im Armaturenbrett
wird eingeschaltet. Wenn der Schalter
nochmals gedrückt wird, bis ein akustisches
Signal ertönt, wird die i-stop-Funktion
aktiviert und die i-stop-Warnleuchte (gelb) im
Armaturenbrett wird ausgeschaltet.
Automatikgetriebe
2. Der Motor wird beim Loslassen des Bremspedals, wenn der Wählhebel in die
Position “D” oder “M” (nicht zweite Stufe fest) geschaltet ist, automatisch
wieder angelassen.
3. Falls sich der Wählhebel in der Position “N” oder “P” befindet, wird der
Motor beim Loslassen des Bremspedals nicht angelassen. Der Motor startet,
wenn das Bremspedal erneut gedrückt oder der Wählhebel in die Position “D”,
“M” (nicht zweite Stufe fest) oder “R” gestellt wird. (Aus Sicherheitsgründen
muss das Bremspedal beim Umschalten des Wählhebels bei ausgeschaltetem
Motor gedrückt gehalten werden.) 1. Der Motor wird beim Drücken des Bremspedals während der Fahrt (außer
Fahren in den Positionen “R” und “M” fest in die zweite Stufe geschaltet) und
bei stillstehendem Fahrzeug abgestellt und das Fahrzeug wird gestoppt.
Betätigung der i-stop-Funktion
i-stop-Kontrollleuchte (grün)/i-stop-Warnleuchte (gelb)
i-stop-Kontrollleuchte (grün)
• Bei abgestellte Motor.
Die Bedingungen für den abgestellten Motor werden
während der Fahrt erfüllt.
• Die Leuchte wird eingeschaltet, wenn die Zündung auf
“ON” gestellt wird. Sie erlischt, sobald der Motor anspringt.
i-stop-Warnleuchte (gelb)
• Die Leuchte wird eingeschaltet, wenn der i-stop
OFF-Schalter zum Ausschalten des Systems gedrückt wird.
• (Außer Modell für Europa)


Beim Fahren
8

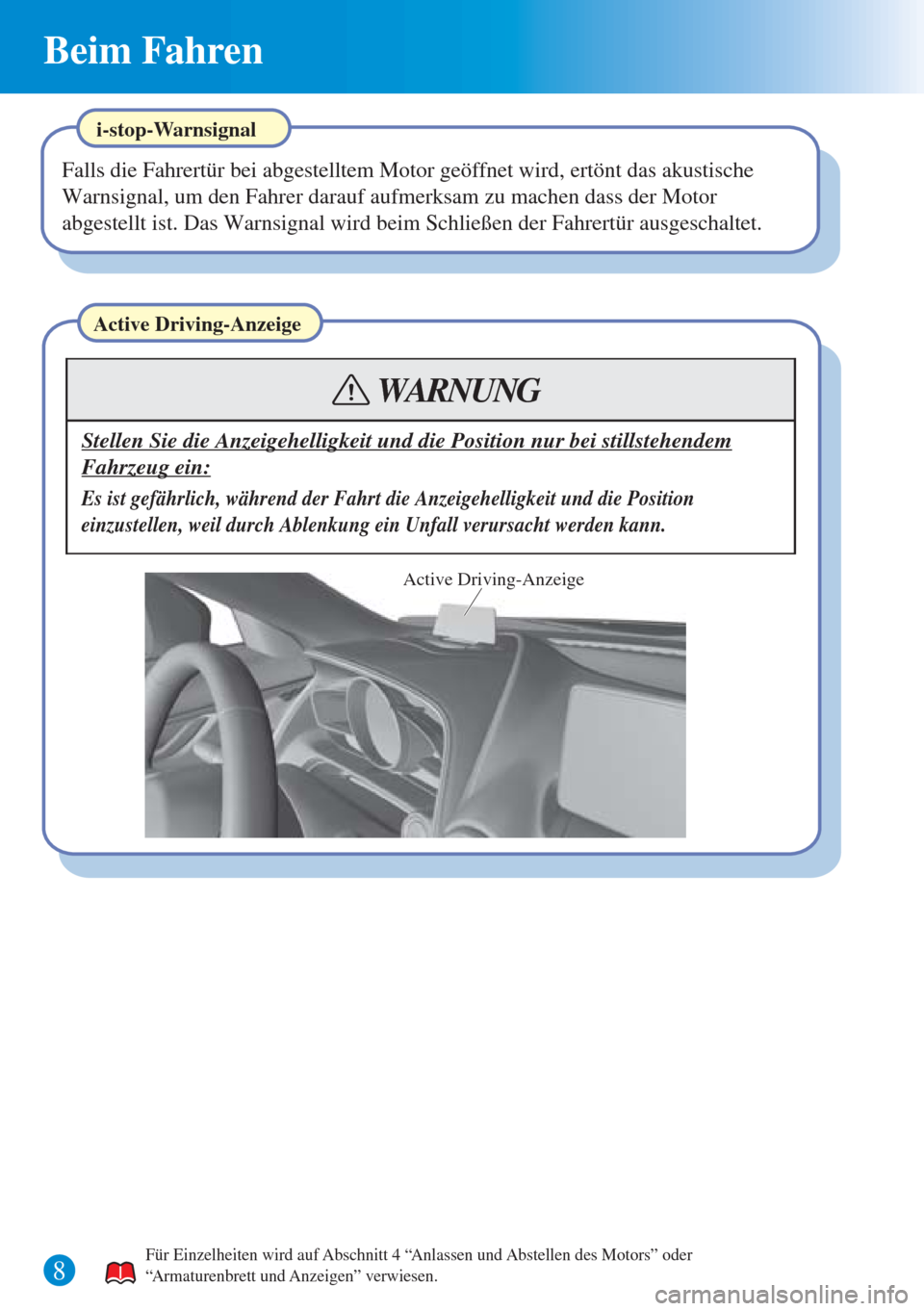

Active Driving-Anzeige
Stellen Sie die Anzeigehelligkeit und die Position nur bei stillstehendem
Fahrzeug ein:
Es ist gefährlich, während der Fahrt die Anzeigehelligkeit und die Position
einzustellen, weil durch Ablenkung ein Unfall verursacht werden kann.
WARNUNG
Für Einzelheiten wird auf Abschnitt 4 “Anlassen und Abstellen des Motors” oder
“Armaturenbrett und Anzeigen” verwiesen.
i-stop-Warnsignal
Falls die Fahrertür bei abgestelltem Motor geöffnet wird, ertönt das akustische
Warnsignal, um den Fahrer darauf aufmerksam zu machen dass der Motor
abgestellt ist. Das Warnsignal wird beim Schließen der Fahrertür ausgeschaltet.
Active Driving-Anzeige


Beim Fahren
9 Für Einzelheiten wird auf Abschnitt 4 “Armaturenbrett und Anzeigen” verwiesen.
Gewisse Warn- und Kontrollleuchten werden im Armaturenbrett angezeigt.
Falls im Armaturenbrett eine Warn- oder Kontrollleuchte aufleuchtet, müssen Sie die
Bedeutung der Warnung im Gegenstand Warnung (Displayanzeige) herausfinden.
Warn- und Anzeigeleuchten
Signal Warn- und Anzeigeleuchten
1
2
3
4
5
6
7
8
9 Antiblockier-Warnleuchte (ABS) Hauptwarnleuchte
Ladewarnleuchte
Ölwarnleuchte
Motorwarnleuchte
Warnleuchte für hohe
Kühlmitteltemperatur (rot)/Kontrollleuchte
für tiefe Kühlmitteltemperatur (blau)
i-stop-Warnleuchte
(gelb)/i-stop-Kontrollleuchte (grün)
Automatikgetriebewarnleuchte
10
Servolenkungsausfall-Kontrollleuchte
19
2124
26
27Fernlichtregulierwarnleuchte (HBC)
(gelb)/Kontrollleuchte (grün) Signal Warn- und Anzeigeleuchten
Bremswarnleuchte
20KEY-Warnleuchte
(rot)/Kontrollleuchte (grün)
Warnleuchte des
Spurhalteassistenten (LDWS) Warnleuchte (gelb)/Kontrollleuchte
(rot) Notbremsassistent (SBS)/City-
Notbremsassistent (SCBS)23
Toter-Winkel-Kontrollleuchte (BSM)
OFF LED-Scheinwerferwarnleuchte
Spurhalte-Kontrollleuchte (LDWS)
OFF
17
11
12
13Airbag/Gurtstraffer-Warnleuchte
Kraftstoffstandwarnleuchte
15
Sicherheitsgurtwarnleuchte (Vordersitz)
Türwarnleuchte
Sicherheitsgurtwarnleuchte
(rot)/Sicherheitsgurt-Kontrollleuchte
(grün) (Rücksitz)
14
Waschflüssigkeitsstandwarnleuchte18
Reifendruckwarnleuchte
Glühkerzenkontrollleuchte28
34
35
36
37Kontrollleuchte Notbremsassistent
(SBS) OFF/City-Notbremsassistent
(SCBS) OFFi-ELOOP-Warnleuchte
(gelb)/i-ELOOP-Kontrollleuchte (grün)
Fahrstufenanzeige
38
39
41
42
Fernlichtkontrollleuchte
Blinker/Warnblinkerkontrollleuchte
Diebstahlschutz-Kontrollleuchte
Hauptkontrollleuchte
(gelb)/Einstellkontrollleuchte (grün)
des Geschwindigkeitskonstanthalters
Nebelscheinwerfer-Kontrollleuchte
Schlüsselkontrollleuchte30
31
32
33TCS/DSC-Kontrollleuchte
TCS OFF-Kontrollleuchte
Beleuchtungskontrollleuchte
43
Wahlmodus-Kontrollleuchte
Diesel-Partikel-Filter-Kontrollleuchte29
Hauptkontrollleuchte des
Geschwindigkeitsbegrenzers
(gelb)/Einstellkontrollleuchte des
Geschwindigkeitsbegrenzers (grün)
44 40Nebelschlussleuchten-Kontrollleuchte
120 km/h-Warnleuchte
16
4WD-Warnleuchte
22
25
Mazda Radar Cruise
Control-Warnleuchte (MRCC)
(gelb)/Mazda Radar Cruise
Control-Kontrollleuchte (MRCC) (grün)
