MAZDA MODEL CX-3 2016 Handleiding (in Dutch)

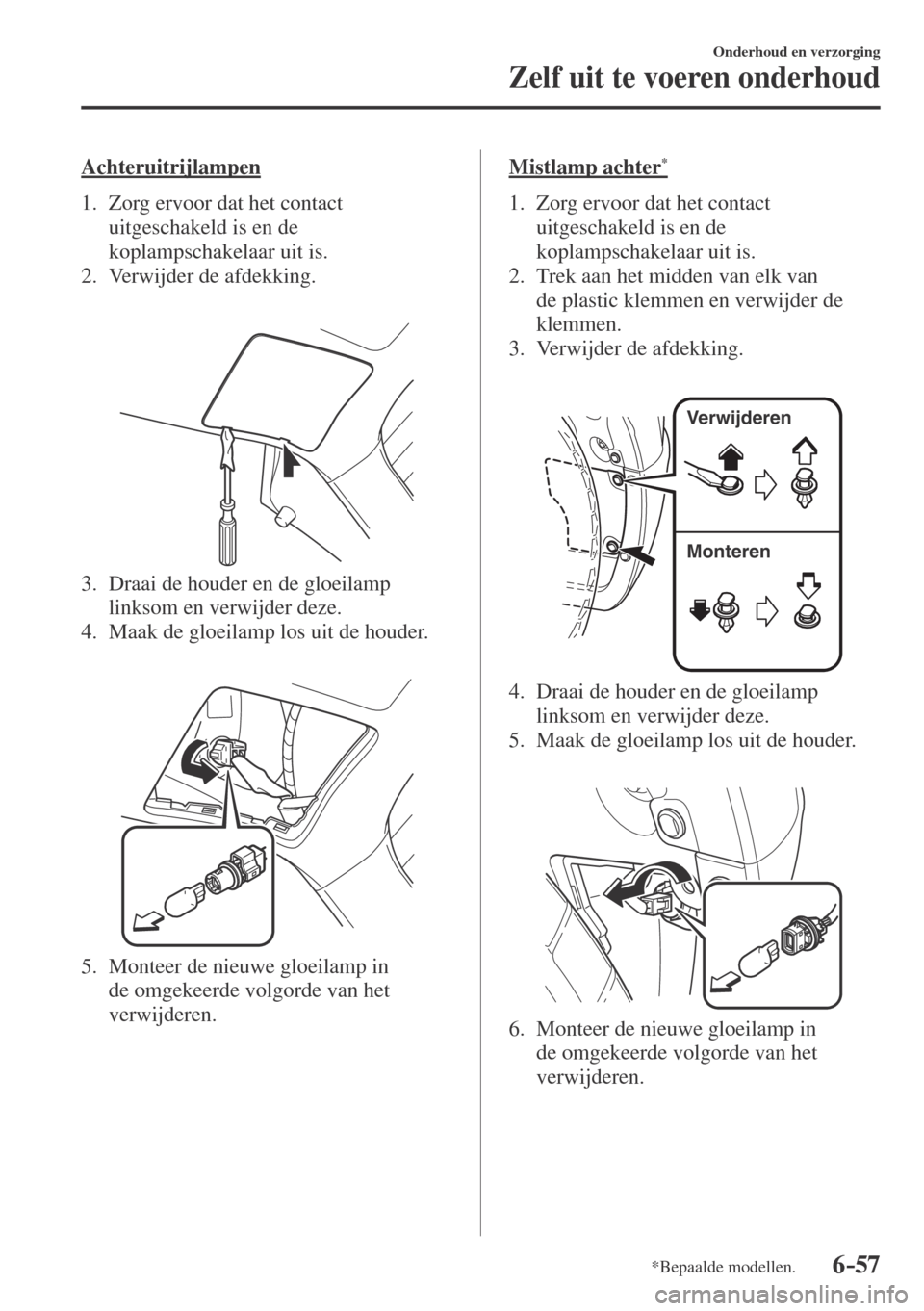

6–57
Onderhoud en verzorging
Zelf uit te voeren onderhoud
*Bepaalde modellen.
Achteruitrijlampen
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Verwijder de afdekking.



3. Draai de houder en de gloeilamp
linksom en verwijder deze.
4. Maak de gloeilamp los uit de houder.



5. Monteer de nieuwe gloeilamp in
de omgekeerde volgorde van het
verwijderen.

Mistlamp achter *
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Trek aan het midden van elk van
de plastic klemmen en verwijder de
klemmen.
3. Verwijder de afdekking.


Verwijderen
Monteren

4. Draai de houder en de gloeilamp
linksom en verwijder deze.
5. Maak de gloeilamp los uit de houder.



6. Monteer de nieuwe gloeilamp in
de omgekeerde volgorde van het
verwijderen.






6–58
Onderhoud en verzorging
Zelf uit te voeren onderhoud
Kentekenplaatlampen
1. Zorg ervoor dat het contact
uitgeschakeld is en de
koplampschakelaar uit is.
2. Verwijder de afdekking.



3. Draai de houder en de gloeilamp
linksom en verwijder deze.



4. Maak de gloeilamp los uit de houder.
5. Monteer de nieuwe gloeilamp in
de omgekeerde volgorde van het
verwijderen.

Vervangen van gloeilampen in het
interieur
Plafondlampen (Voor)/Kaartleeslampen,
Plafondlampen (Achter)
1. Omwikkel een kleine, platte
schroevendraaier met een zachte
doek om beschadiging van de
lens te voorkomen en verwijder
vervolgens de lens door de rand van
de lens voorzichtig met de platte
schroevendraaier los te wrikken.
2. Maak de gloeilamp los door deze naar
buiten te trekken.
Plafondlampen (Voor)/
Kaartleeslampen











6–59
Onderhoud en verzorging
Zelf uit te voeren onderhoud
Plafondlampen (Achter)


Rand

3. Monteer de nieuwe gloeilamp in
de omgekeerde volgorde van het
verwijderen.

Bagageruimteverlichting
1. Omwikkel een kleine platte
schroevendraaier met een zachte
doek om beschadiging van de lens te
voorkomen en verwijder de lenseenheid
voorzichtig door de rand van de
lenseenheid voorzichtig met de platte
schroevendraaier los te wrikken.
2. Maak de gloeilamp los door deze naar
buiten te trekken.



3. Monteer de nieuwe gloeilamp in
de omgekeerde volgorde van het
verwijderen.

Zekeringen
De elektrische installatie van uw auto
is beveiligd tegen beschadiging door
overbelasting door middel van zekeringen.

Indien een van de lampen, elektrische
accessoires of bedieningsorganen
van uw auto niet functioneert, dient
u de betreffende circuitbeveiliging te
controleren. Indien een zekering is
doorgeslagen, is de draad er binnen in
doorgesmolten.

Indien dezelfde zekering opnieuw
doorslaat, het betreffende systeem niet
langer gebruiken en onmiddellijk een
deskundige reparateur, bij voorkeur een
of¿ ciële Mazda reparateur raadplegen.
Vervangen van zekeringen
Vervangen van de zekeringen aan de
linkerzijde van de auto
Controleer eerst de zekeringen aan
de linkerzijde van de auto, indien de
elektrische installatie niet werkt.


1. Controleer of de contactschakelaar
uitgeschakeld is en dat de overige
schakelaars uit zijn.
2. Open de kap van het zekeringenpaneel.







6–60
Onderhoud en verzorging
Zelf uit te voeren onderhoud
3. Trek de zekering recht uit met
behulp van de zekeringtrekker welke
aangebracht is op het zekeringenblok in
de motorruimte.


4. Controleer de zekering en vervang deze
als deze is doorgeslagen.

NormaalDoorgeslagen

5. Druk een nieuwe zekering van
hetzelfde amperage op de plaats
en controleer of deze goed in de
klemmen vastzit. Als dit niet het
geval is, de zekering door een
deskundige reparateur laten installeren.
Bij voorkeur een of¿ ciële Mazda
reparateur.
Indien er geen reserve-zekering meer
beschikbaar is, kunt u een zekering van
dezelfde capaciteit gebruiken van een
circuit dat voor het rijden met de auto
niet essentieel is, zoals het AUDIO of
OUTLET circuit.
OPGELET
Vervang een zekering steeds door
een originele Mazda zekering of
gelijkwaardige van dezelfde capaciteit.
Anders bestaat de kans op beschadiging
van de elektrische installatie.
6. Breng de afdekking aan en controleer
dat deze stevig op zijn plaats zit.

Vervangen van de zekeringen onder de
motorkap
Controleer het zekeringenblok in de
motorruimte, indien de koplampen
of andere elektrische onderdelen niet
functioneren en de zekeringen in het
interieur in orde zijn. Indien een zekering
is doorgeslagen, dient deze te worden
vervangen. Handel in een dergelijk geval
als volgt:


1. Controleer of de contactschakelaar
uitgeschakeld is en dat de overige
schakelaars uit zijn.
2. Verwijder de kap van het
zekeringenblok.







6–61
Onderhoud en verzorging
Zelf uit te voeren onderhoud
3. Indien een zekering behalve de MAIN
zekering is doorgeslagen, dient deze
vervangen te worden door een nieuwe
van hetzelfde amperage.

Normaal
Doorgeslagen

WAARSCHUWING
De hoofdzekering en multiplex trage
zekering niet zelf vervangen. Laat het
vervangen van de zekering over een
aan of¿ ciële Mazda reparateur:
Zelf vervangen van deze zekeringen
is gevaarlijk, aangezien dit
hoogspanningszekeringen zijn. Als
de zekering op onjuiste wijze wordt
vervangen, kan dit een elektrische
schok of kortsluiting veroorzaken en
brand teweeg brengen.
4. Breng de afdekking aan en controleer
dat deze stevig op zijn plaats zit.






6–62
Onderhoud en verzorging
Zelf uit te voeren onderhoud
*Bepaalde modellen.
Beschrijving van het zekeringenpaneel
Zekeringenblok (Motorruimte)



BESCHRIJVING ZEKERINGCAPACITEIT BEVEILIGD ONDERDEEL
1 C/U IG1 15 A Voor beveiliging van diverse circuits
2 ENGINE IG1 7,5 A Motorbesturingssysteem
3 SUNROOF 10 A Schuifdak
*
4 INTERIOR 15 A Plafondlamp
5

7,5 A Motorbesturingssysteem
6 AUDIO2 15 A Audio-installatie
7 METER1 10 A Instrumentengroep
8 SRS1 7,5 A Airbag
9 METER2 7,5 A Instrumentengroep
*
10 RADIO 7,5 A Audio-installatie
11 ENGINE3 15 A Motorbesturingssysteem
12 ENGINE1 15 A Motorbesturingssysteem
13 ENGINE2 15 A Motorbesturingssysteem
14 AUDIO1 25 A Audio-installatie
15 A/C MAG 7,5 A Airconditioning
*





6–63
Onderhoud en verzorging
Zelf uit te voeren onderhoud
*Bepaalde modellen.
BESCHRIJVING ZEKERINGCAPACITEIT BEVEILIGD ONDERDEEL
16 AT PUMP 15 A Transmissiebesturingssysteem *
17 AT 15 A Transmissiebesturingssysteem *
18 D.LOCK 25 A Centrale portiervergrendeling
19 H/L RH 20 A Koplamp (Rechts)
20

7,5 A Motorbesturingssysteem
21 TAIL 20 A Lampen van achterlichten,
kentekenplaatverlichting, positielampen
22 — — —
23 ROOM 25 A Plafondlamp
24 FOG 15 A Mistlampen voor
*
25 H/CLEAN 20 A Koplampsproeier *
26 STOP 10 A Remlichten, mistlamp achter *
27 HORN 15 A Claxon
28 H/L LH 20 A Koplamp (Links)
29 ABS/DSC S 30 A ABS, regelsysteem voor dynamische stabiliteit
*
30 HAZARD 15 A Waarschuwingsknipperlichten, richtingaanwijzers
31 FUEL PUMP 15 A Brandstofsysteem
*
32 FUEL WARM 25 A Brandstofverwarmer *
33 WIPER 20 A Voorruitenwisser
34

50 A Voor beveiliging van diverse circuits
35 FAN2 30 A —
36 FUEL PUMP 30 A —
37 ABS/DSC M 50 A ABS, regelsysteem voor dynamische stabiliteit
*
38 EVVT 20 A Motorbesturingssysteem *
39 — — —
40 FAN1 30 A —
41 FAN3 40 A Koelventilator
*
42 ENG.MAIN 40 A Motorbesturingssysteem
43 EPS 60 A Stuurbekrachtigingsysteem
*
44 DEFOG 40 A Achterruitverwarming
45 IG2 30 A Voor beveiliging van diverse circuits
46 INJECTOR 30 A Motorbesturingssysteem
*
47 HEATER 40 A Airconditioning
48 P.WINDOW1 30 A Elektrische ruitbediening
49 DCDC DE 40 A Voor beveiliging van diverse circuits
*






6–64
Onderhoud en verzorging
Zelf uit te voeren onderhoud
*Bepaalde modellen.
Zekeringenblok (Linkerzijde)



BESCHRIJVING ZEKERINGCAPACITEIT BEVEILIGD ONDERDEEL
1 — — —
2 — — —
3 — — —
4 — — —
5 F.OUTLET 15 A Stekkerbussen voor accessoires
6 — — —
7 AT IND 7,5 A AT schakelstandindicator
*
8 MIRROR 7,5 A Elektrisch bediende buitenspiegels
9 — — —
10 P.WINDOW2 25 A Elektrische ruitbediening
11 R.WIPER 15 A Achterruitenwisser en ruitensproeier
12 — — —
13 — — —
14 SRS2/ESCL 15 A Elektronische stuurvergrendeling
15 SEAT WARM 20 A Stoelverwarming
*
16 M.DEF 7,5 A Spiegelverwarming *






6–65
Onderhoud en verzorging
Verzorging van het uiterlijk
Verzorging van de
carrosserie
Bij het aanbrengen van de lak op uw
Mazda is voor wat betreft de samenstelling
en de spuitmethoden gebruik gemaakt van
de laatste technische ontwikkelingen.

De beschermende eigenschappen van de
lak kunnen echter aangetast worden door
schadelijke stoffen in het milieu indien
de laklaag niet op de juiste wijze wordt
onderhouden.

Hier volgen enkele voorbeelden van
mogelijke beschadiging en tips hoe u dit
kunt helpen voorkomen.
Beschadiging als gevolg van zure regen
of industriële neerslag
Oorzaken
Industriële verontreiniging en auto-
uitlaatgassen die zich in de lucht bevinden
mengen zich met regen of dauw waardoor
de vorming van zuren ontstaat. Deze zuren
kunnen zich afzetten op de laklaag van de
auto. Wanneer het water verdampt, wordt
het zuur geconcentreerd en kan dit de
laklaag aantasten.
Naarmate het zuur langer op het oppervlak
achterblijft, wordt de kans op beschadiging
groter.
Remedie
Het is noodzakelijk uw auto
overeenkomstig de instructies in dit
hoofdstuk te wassen en in de was te
zetten om de laklaag in goede conditie te
houden. Deze stappen dienen onmiddellijk
genomen te worden zodra u het vermoeden
heeft dat zure regen op de laklaag van uw
auto is terecht gekomen.
Beschadiging als gevolg van
vogeluitwerpselen, insecten of boomhars
Oorzaken
Vogeluitwerpselen bevatten zuren. Indien
deze niet worden verwijderd, kunnen
deze de glans en de kleur-coating van de
laklaag van de auto aantasten.

Wanneer insecten op de laklaag
achterblijven en tot ontbinding komen,
vormen er zich corrosie-bevorderende
substanties. Indien deze niet worden
verwijderd, kunnen deze de glans en de
kleur-coating van de laklaag van de auto
aantasten.

Boomhars verhardt en zal permanent op
de laklaag achterblijven. Indien u de hars
afkrabt nadat deze hard is geworden,
bestaat de kans dat er tegelijkertijd
eveneens delen van de laklaag verwijderd
worden.
Remedie
Het is noodzakelijk uw Mazda
overeenkomstig de instructies in dit
hoofdstuk te wassen en in de was te zetten
om de laklaag in goede conditie te houden.
Dit dient zo spoedig mogelijk gedaan te
worden.






6–66
Onderhoud en verzorging
Verzorging van het uiterlijk
Vogeluitwerpselen kunnen verwijderd
worden met behulp van een zachte spons
en water. Indien u onderweg bent en dit
niet beschikbaar is, kan het probleem ook
met een natte papieren zakdoek verholpen
worden. Het betreffende gedeelte dient
daarna overeenkomstig de instructies in dit
hoofdstuk in de was gezet te worden.
Insecten en boomhars kunnen het beste
verwijderd worden met een zachte
spons en water of met een chemisch
reinigingsmiddel.

Een andere methode is om het betreffende
gedeelte gedurende één tot twee uur af
te dekken met een vochtige krant. Na het
verwijderen van de krant, de losgeweekte
deeltjes afspoelen met water.
Watervlekken
Oorzaken
Regen, mist, dauw en zelfs leidingwater
kunnen schadelijke stoffen bevatten zoals
zout en kalk. Indien er vocht dat deze
mineralen bevat op de auto achterblijft
en verdampt, zullen deze mineralen
geconcentreerd worden en verharden en
tenslotte witte ringen vormen. Deze ringen
kunnen de laklaag van uw auto aantasten.
Remedie
Het is noodzakelijk uw auto
overeenkomstig de instructies in dit
hoofdstuk te wassen en in de was te
zetten om de laklaag in goede conditie te
houden. Deze stappen dienen onmiddellijk
genomen te worden zodra u watervlekken
op de laklaag van uw auto aantreft. Afschilfering van de lak
Oorzaken
Afschilfering van de lak doet zich voor
wanneer de laklaag van uw auto geraakt
wordt door steentjes die door de banden
van een ander voertuig in de lucht
geslingerd worden.
Voorkomen van afschilfering van de lak
Houd een veilige afstand aan tussen u en
het voor u rijdende voertuig. Hierdoor
wordt de kans dat de laklaag van uw auto
door rondvliegende steentjes beschadigd
wordt beperkt.
OPMERKING
  Het bereik waarin zich beschadiging
van de lak als gevolg van steenslag
voordoet varieert naargelang de
rijsnelheid. Bij een snelheid van
bijvoorbeeld 90 km/h, bedraagt
de afstand waarbinnen zich
beschadiging van de lak als gevolg
van steenslag voordoet 50 meter.
  Bij lage temperaturen wordt de
laklaag van een auto harder. Hierdoor
neemt de kans op beschadiging van
de lak als gevolg van steenslag toe.
  Lak die afgeschilferd is kan leiden
tot roestvorming op uw Mazda.
Alvorens dit gebeurt, de schade
repareren met behulp van Mazda
bijwerklak overeenkomstig de
instructies in dit hoofdstuk. Wanneer
het betreffende gedeelte niet
wordt gerepareerd kan dit ernstige
roestvorming en dure reparaties tot
gevolg hebben.
