MAZDA MODEL CX-3 2016 Instrukcja Obsługi (in Polish)

Model z kierownicą z lewej strony
Model z kierownicą z prawej strony

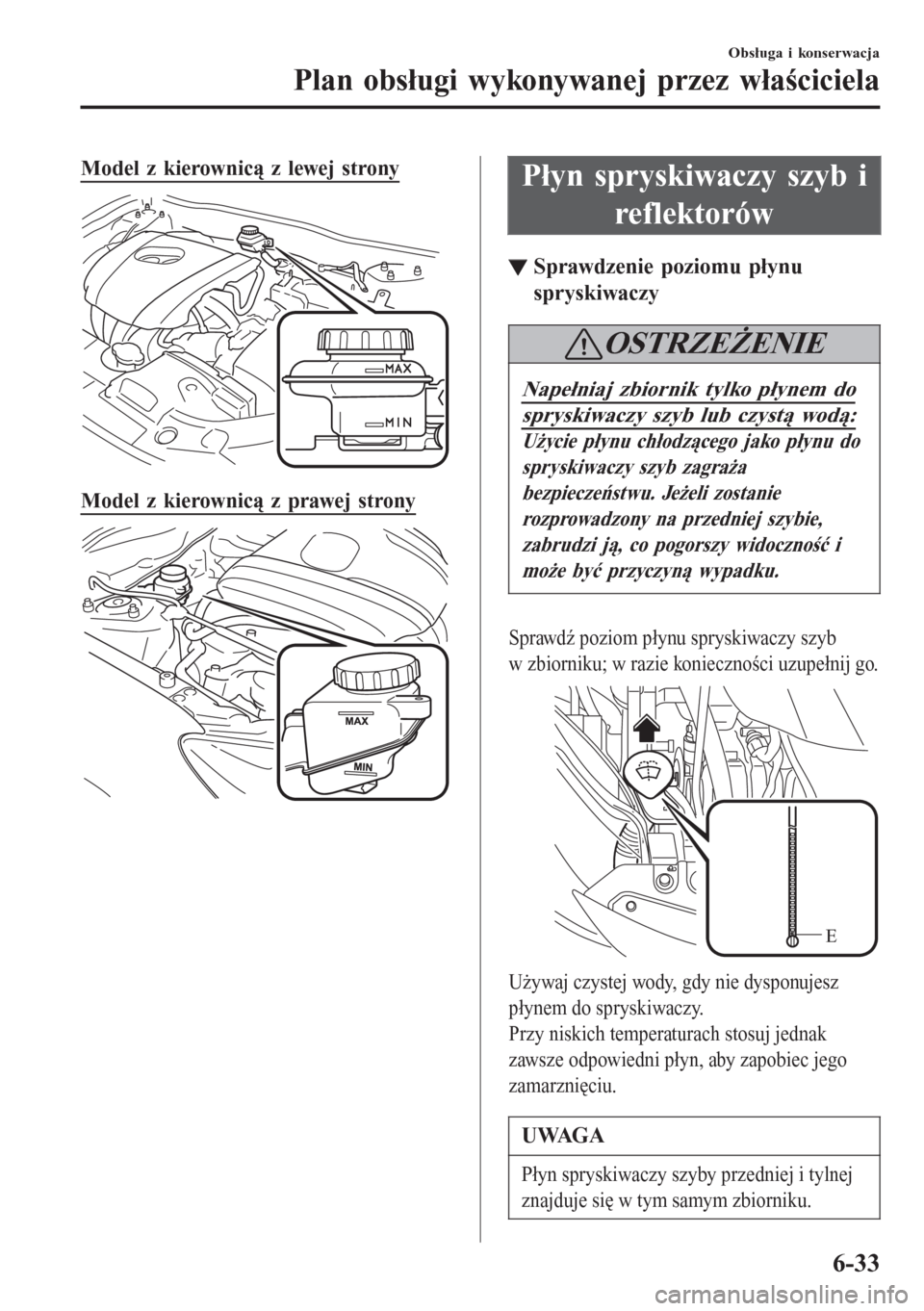

Płyn spryskiwaczy szyb i
reflektorów
ttSprawdzenie poziomu płynu
spryskiwaczy
OSTRZEŻENIE
Napełniaj zbiornik tylko płynem do
spryskiwaczy szyb lub czystą wodą:
Użycie płynu chłodzącego jako płynu do
spryskiwaczy szyb zagraża
bezpieczeństwu. Jeżeli zostanie
rozprowadzony na przedniej szybie,
zabrudzi ją, co pogorszy widoczność i
może być przyczyną wypadku.
Sprawdź poziom płynu spryskiwaczy szyb
w zbiorniku; w razie konieczności uzupełnij go.
E
Używaj czystej wody, gdy nie dysponujesz
płynem do spryskiwaczy.
Przy niskich temperaturach stosuj jednak
zawsze odpowiedni płyn, aby zapobiec jego
zamarznięciu.
UWAGA
Płyn spryskiwaczy szyby przedniej i tylnej
znajduje się w tym samym zbiorniku.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-33

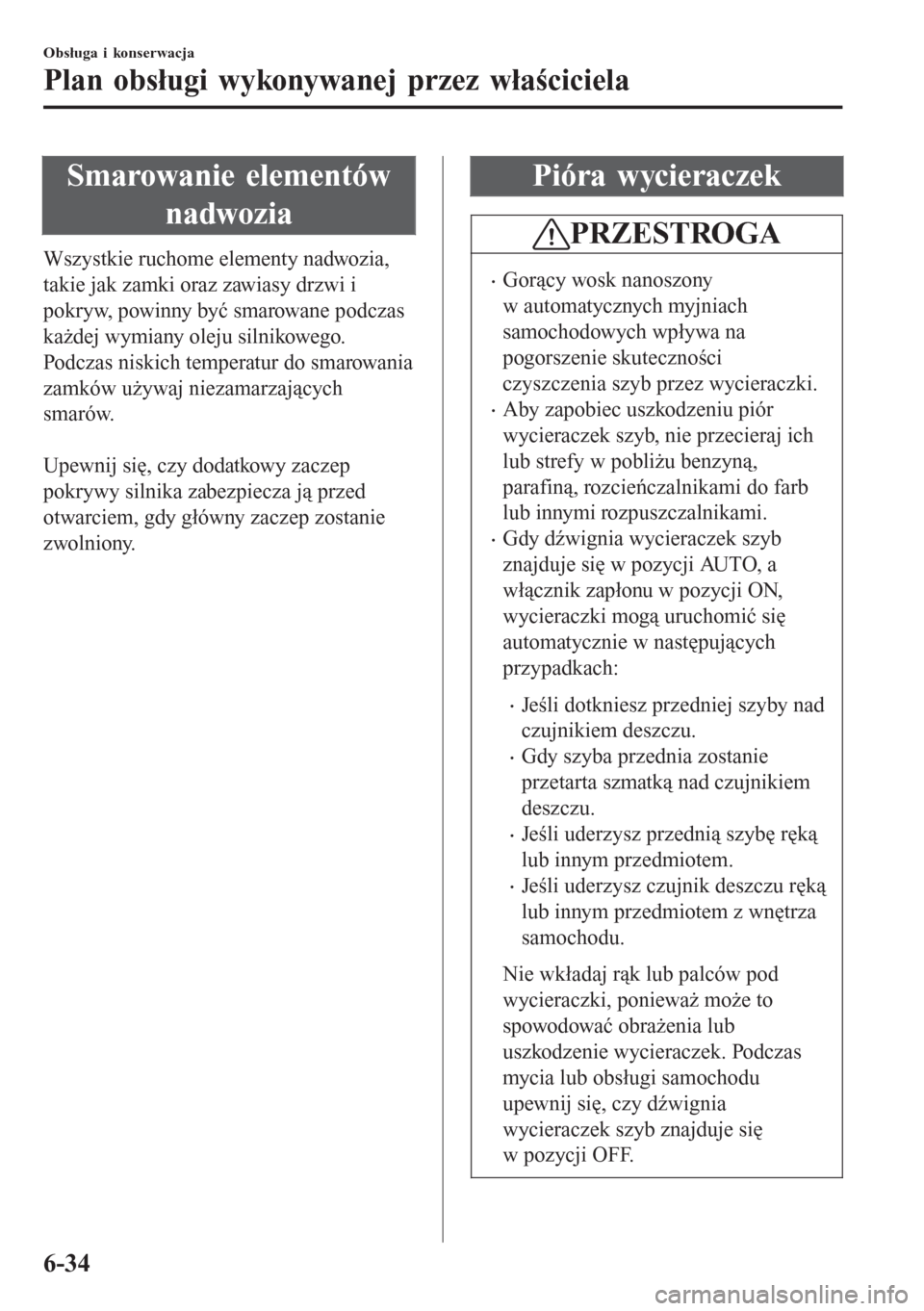

Smarowanie elementów
nadwozia
Wszystkie ruchome elementy nadwozia,
takie jak zamki oraz zawiasy drzwi i
pokryw, powinny być smarowane podczas
każdej wymiany oleju silnikowego.
Podczas niskich temperatur do smarowania
zamków używaj niezamarzających
smarów.

Upewnij się, czy dodatkowy zaczep
pokrywy silnika zabezpiecza ją przed
otwarciem, gdy główny zaczep zostanie
zwolniony.
Pióra wycieraczek
PRZESTROGA
xGorący wosk nanoszony
w automatycznych myjniach
samochodowych wpływa na
pogorszenie skuteczności
czyszczenia szyb przez wycieraczki.
xAby zapobiec uszkodzeniu piór
wycieraczek szyb, nie przecieraj ich
lub strefy w pobliżu benzyną,
parafiną, rozcieńczalnikami do farb
lub innymi rozpuszczalnikami.
xGdy dźwignia wycieraczek szyb
znajduje się w pozycji AUTO, a
włącznik zapłonu w pozycji ON,
wycieraczki mogą uruchomić się
automatycznie w następujących
przypadkach:
xJeśli dotkniesz przedniej szyby nad
czujnikiem deszczu.
xGdy szyba przednia zostanie
przetarta szmatką nad czujnikiem
deszczu.
xJeśli uderzysz przednią szybę ręką
lub innym przedmiotem.
xJeśli uderzysz czujnik deszczu ręką
lub innym przedmiotem z wnętrza
samochodu.
Nie wkładaj rąk lub palców pod
wycieraczki, ponieważ może to
spowodować obrażenia lub
uszkodzenie wycieraczek. Podczas
mycia lub obsługi samochodu
upewnij się, czy dźwignia
wycieraczek szyb znajduje się
w pozycji OFF.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-34

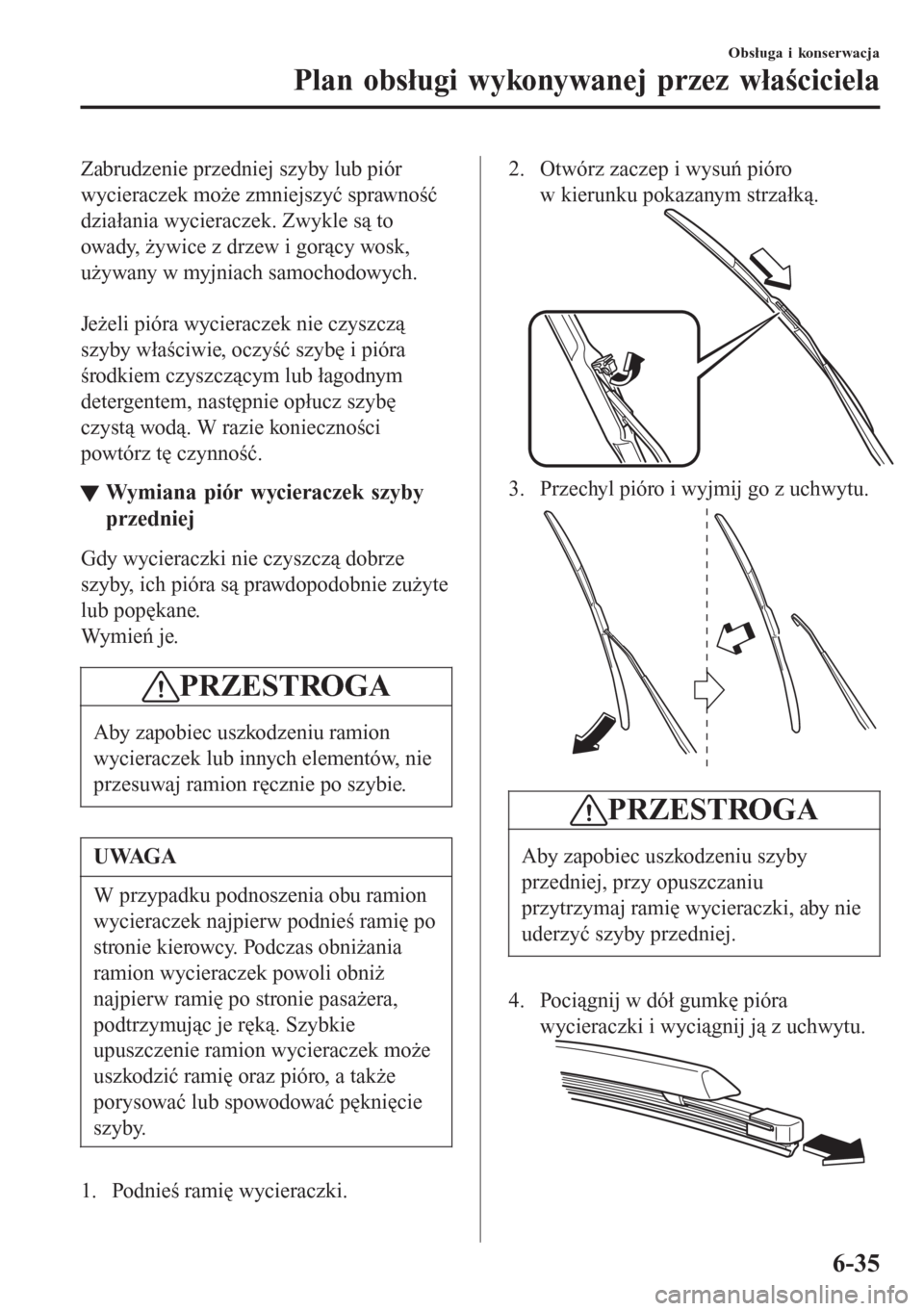

Zabrudzenie przedniej szyby lub piór
wycieraczek może zmniejszyć sprawność
działania wycieraczek. Zwykle są to
owady, żywice z drzew i gorący wosk,
używany w myjniach samochodowych.

Jeżeli pióra wycieraczek nie czyszczą
szyby właściwie, oczyść szybę i pióra
środkiem czyszczącym lub łagodnym
detergentem, następnie opłucz szybę
czystą wodą. W razie konieczności
powtórz tę czynność.
tWymiana piór wycieraczek szyby
przedniej
Gdy wycieraczki nie czyszczą dobrze
szyby, ich pióra są prawdopodobnie zużyte
lub popękane.
Wy m i e ń j e.
PRZESTROGA
Aby zapobiec uszkodzeniu ramion
wycieraczek lub innych elementów, nie
przesuwaj ramion ręcznie po szybie.
UWAGA
W przypadku podnoszenia obu ramion
wycieraczek najpierw podnieś ramię po
stronie kierowcy. Podczas obniżania
ramion wycieraczek powoli obniż
najpierw ramię po stronie pasażera,
podtrzymując je ręką. Szybkie
upuszczenie ramion wycieraczek może
uszkodzić ramię oraz pióro, a także
porysować lub spowodować pęknięcie
szyby.
1. Podnieś ramię wycieraczki.
2. Otwórz zaczep i wysuń pióro
w kierunku pokazanym strzałką.
3. Przechyl pióro i wyjmij go z uchwytu.
PRZESTROGA
Aby zapobiec uszkodzeniu szyby
przedniej, przy opuszczaniu
przytrzymaj ramię wycieraczki, aby nie
uderzyć szyby przedniej.
4. Pociągnij w dół gumkę pióra
wycieraczki i wyciągnij ją z uchwytu.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-35

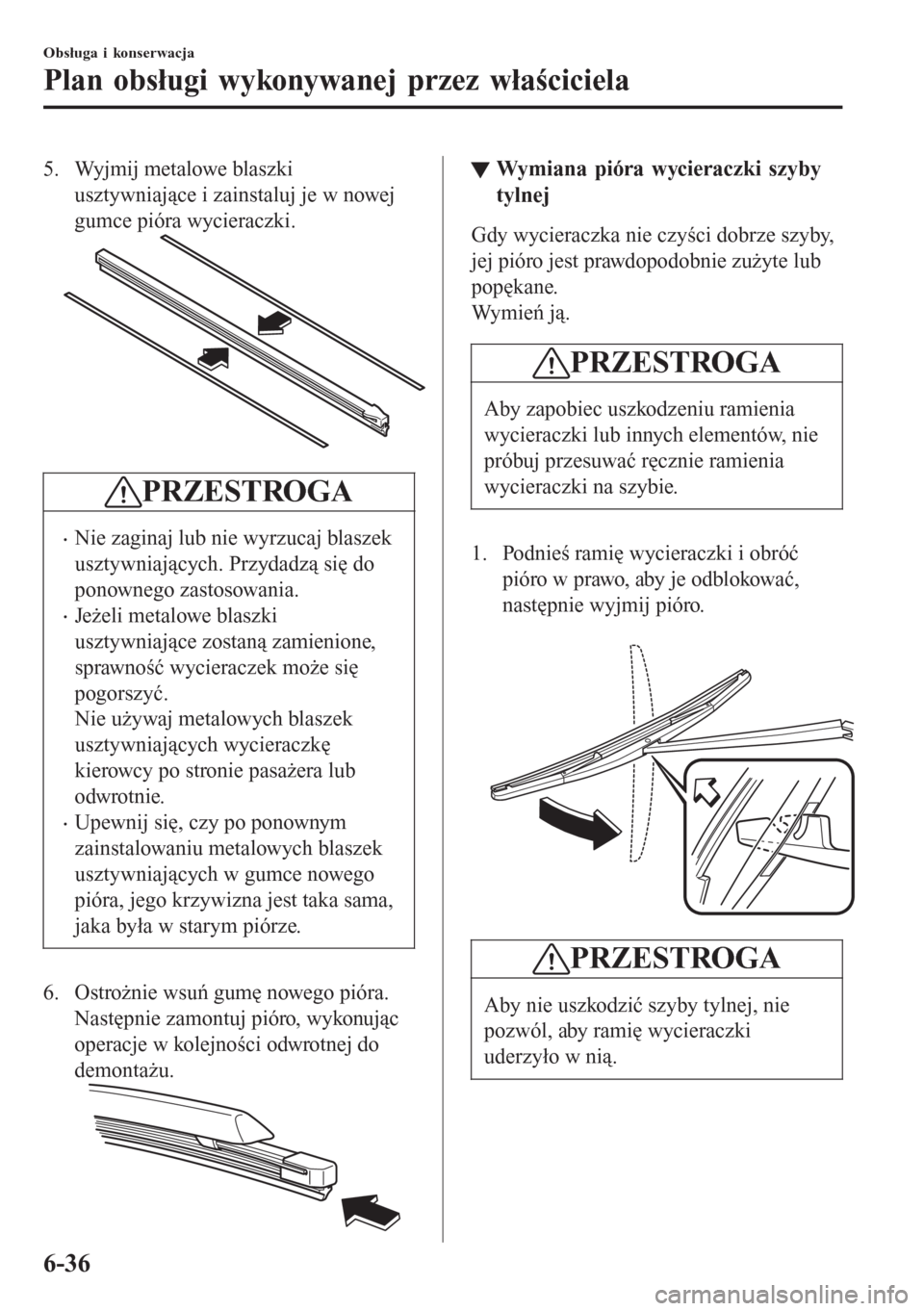

5. Wyjmij metalowe blaszki
usztywniające i zainstaluj je w nowej
gumce pióra wycieraczki.
PRZESTROGA
xNie zaginaj lub nie wyrzucaj blaszek
usztywniających. Przydadzą się do
ponownego zastosowania.
xJeżeli metalowe blaszki
usztywniające zostaną zamienione,
sprawność wycieraczek może się
pogorszyć.
Nie używaj metalowych blaszek
usztywniających wycieraczkę
kierowcy po stronie pasażera lub
odwrotnie.
xUpewnij się, czy po ponownym
zainstalowaniu metalowych blaszek
usztywniających w gumce nowego
pióra, jego krzywizna jest taka sama,
jaka była w starym piórze.
6. Ostrożnie wsuń gumę nowego pióra.
Następnie zamontuj pióro, wykonując
operacje w kolejności odwrotnej do
demontażu.
ttWymiana pióra wycieraczki szyby
tylnej
Gdy wycieraczka nie czyści dobrze szyby,
jej pióro jest prawdopodobnie zużyte lub
popękane.
Wy m i e ń j ą .
PRZESTROGA
Aby zapobiec uszkodzeniu ramienia
wycieraczki lub innych elementów, nie
próbuj przesuwać ręcznie ramienia
wycieraczki na szybie.
1. Podnieś ramię wycieraczki i obróć
pióro w prawo, aby je odblokować,
następnie wyjmij pióro.

PRZESTROGA
Aby nie uszkodzić szyby tylnej, nie
pozwól, aby ramię wycieraczki
uderzyło w nią.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-36

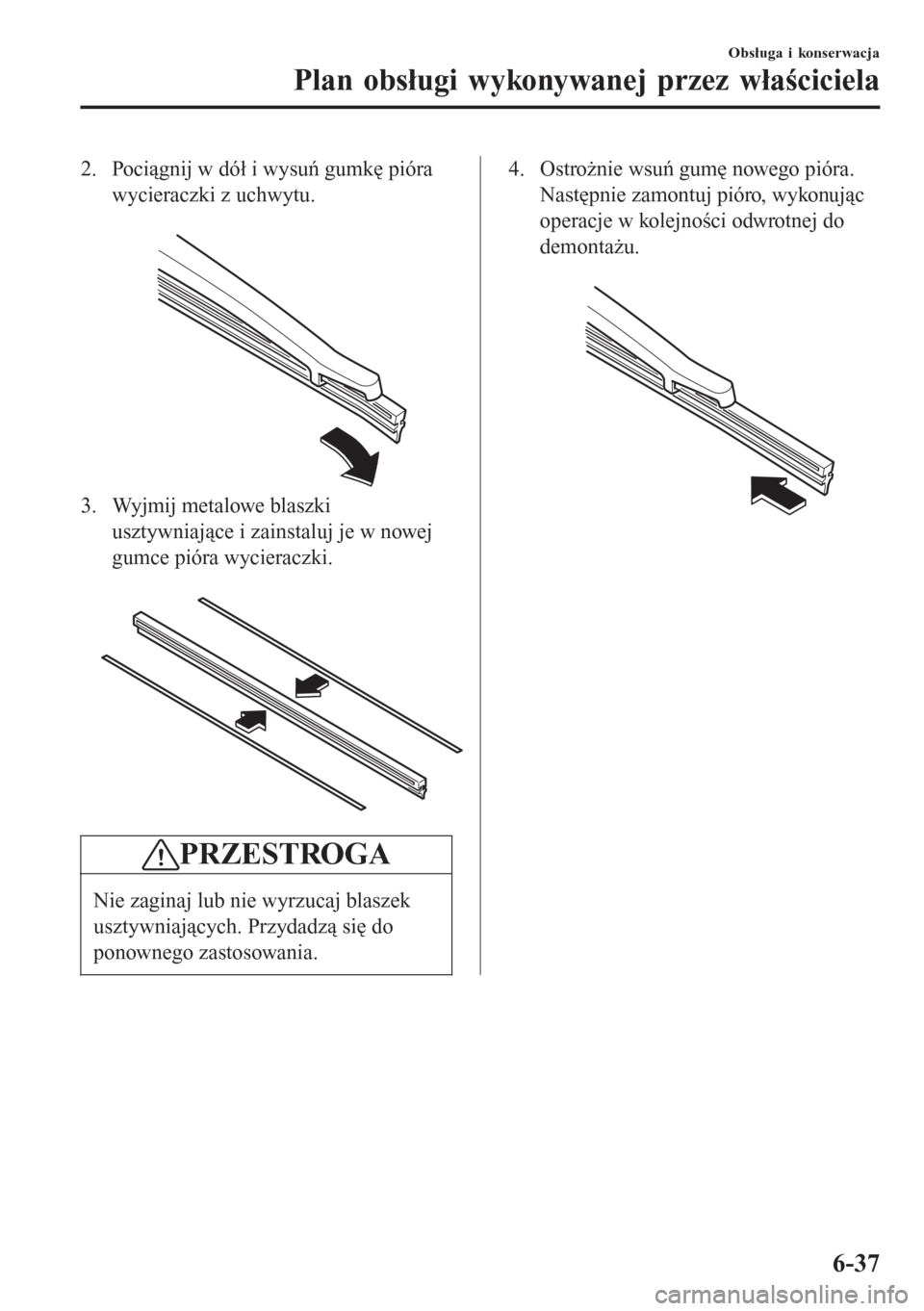

2. Pociągnij w dół i wysuń gumkę pióra
wycieraczki z uchwytu.

3. Wyjmij metalowe blaszki
usztywniające i zainstaluj je w nowej
gumce pióra wycieraczki.

PRZESTROGA
Nie zaginaj lub nie wyrzucaj blaszek
usztywniających. Przydadzą się do
ponownego zastosowania.
4. Ostrożnie wsuń gumę nowego pióra.
Następnie zamontuj pióro, wykonując
operacje w kolejności odwrotnej do
demontażu.

Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-37

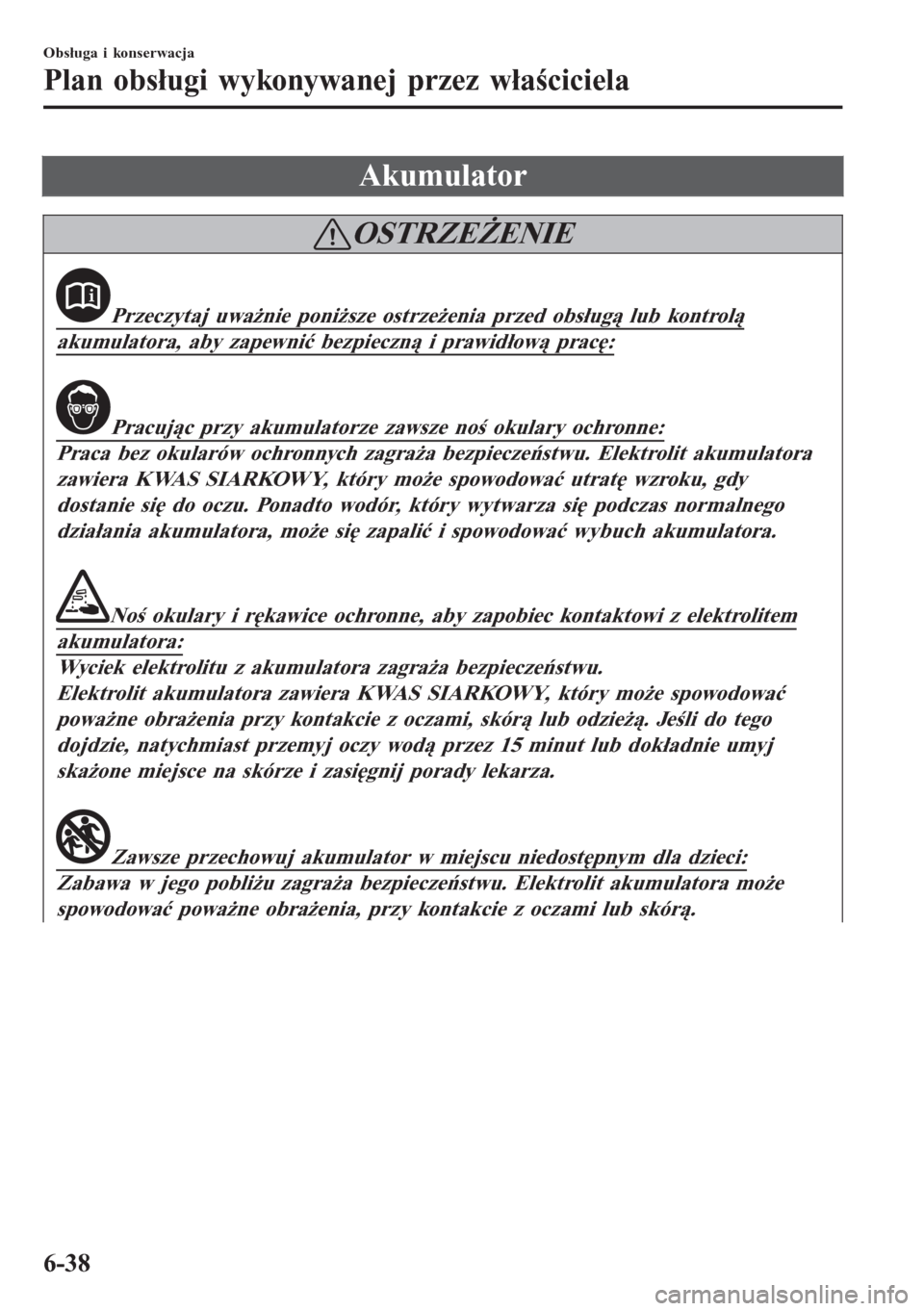

Akumulator
OSTRZEŻENIE
Przeczytaj uważnie poniższe ostrzeżenia przed obsługą lub kontrolą
akumulatora, aby zapewnić bezpieczną i prawidłową pracę:
Pracując przy akumulatorze zawsze noś okulary ochronne:
Praca bez okularów ochronnych zagraża bezpieczeństwu. Elektrolit akumulatora
zawiera KWAS SIARKOWY, który może spowodować utratę wzroku, gdy
dostanie się do oczu. Ponadto wodór, który wytwarza się podczas normalnego
działania akumulatora, może się zapalić i spowodować wybuch akumulatora.
Noś okulary i rękawice ochronne, aby zapobiec kontaktowi z elektrolitem
akumulatora:
Wyciek elektrolitu z akumulatora zagraża bezpieczeństwu.
Elektrolit akumulatora zawiera KWAS SIARKOWY, który może spowodować
poważne obrażenia przy kontakcie z oczami, skórą lub odzieżą. Jeśli do tego
dojdzie, natychmiast przemyj oczy wodą przez 15 minut lub dokładnie umyj
skażone miejsce na skórze i zasięgnij porady lekarza.
Zawsze przechowuj akumulator w miejscu niedostępnym dla dzieci:
Zabawa w jego pobliżu zagraża bezpieczeństwu. Elektrolit akumulatora może
spowodować poważne obrażenia, przy kontakcie z oczami lub skórą.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-38

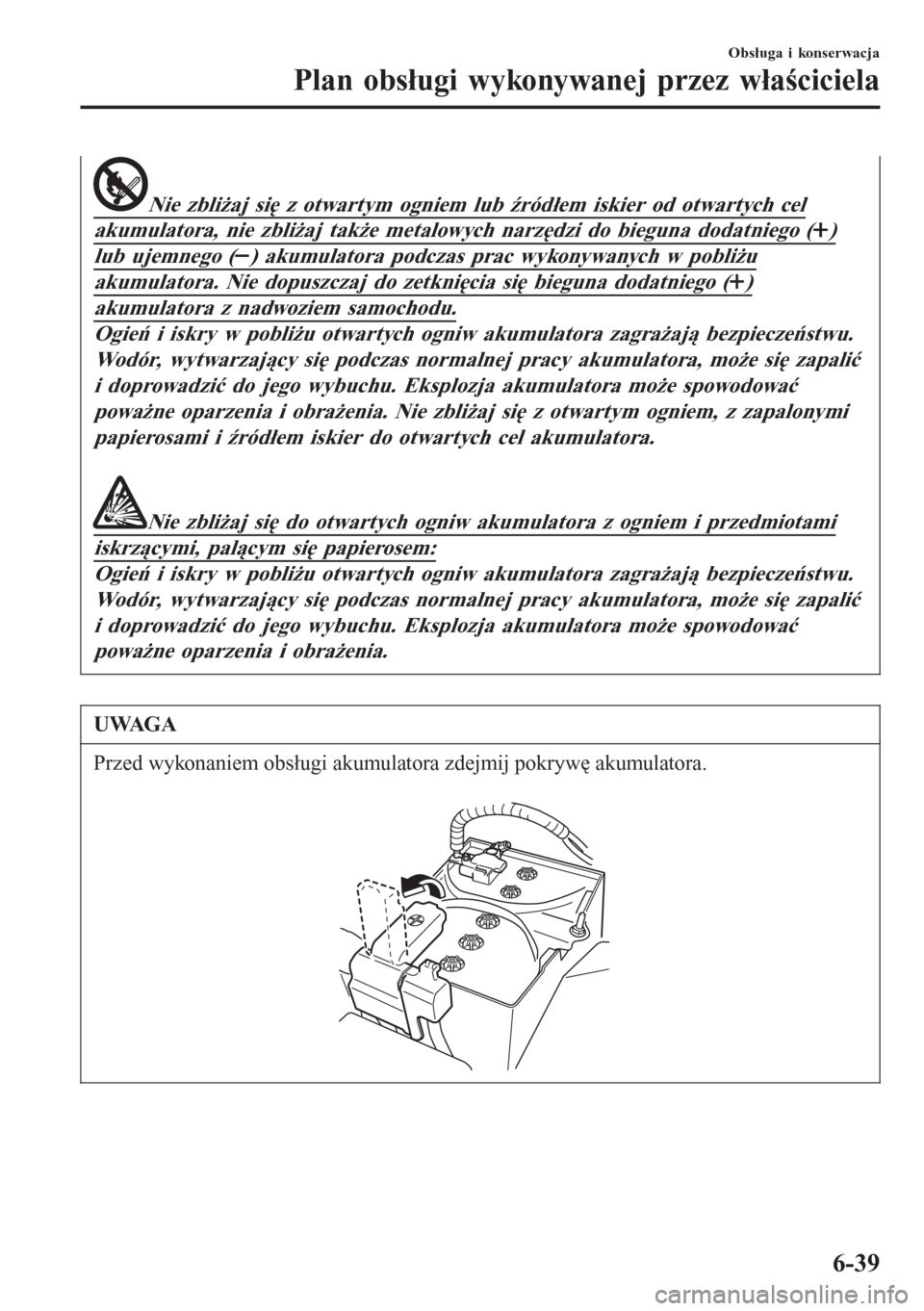

Nie zbliżaj się z otwartym ogniem lub źródłem iskier od otwartych cel
akumulatora, nie zbliżaj także metalowych narzędzi do bieguna dodatniego ()
lub ujemnego () akumulatora podczas prac wykonywanych w pobliżu
akumulatora. Nie dopuszczaj do zetknięcia się bieguna dodatniego ()
akumulatora z nadwoziem samochodu.
Ogień i iskry w pobliżu otwartych ogniw akumulatora zagrażają bezpieczeństwu.
Wodór, wytwarzający się podczas normalnej pracy akumulatora, może się zapalić
i doprowadzić do jego wybuchu. Eksplozja akumulatora może spowodować
poważne oparzenia i obrażenia. Nie zbliżaj się z otwartym ogniem, z zapalonymi
papierosami i źródłem iskier do otwartych cel akumulatora.
Nie zbliżaj się do otwartych ogniw akumulatora z ogniem i przedmiotami
iskrzącymi, palącym się papierosem:
Ogień i iskry w pobliżu otwartych ogniw akumulatora zagrażają bezpieczeństwu.
Wodór, wytwarzający się podczas normalnej pracy akumulatora, może się zapalić
i doprowadzić do jego wybuchu. Eksplozja akumulatora może spowodować
poważne oparzenia i obrażenia.
UWAGA
Przed wykonaniem obsługi akumulatora zdejmij pokrywę akumulatora.

Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-39

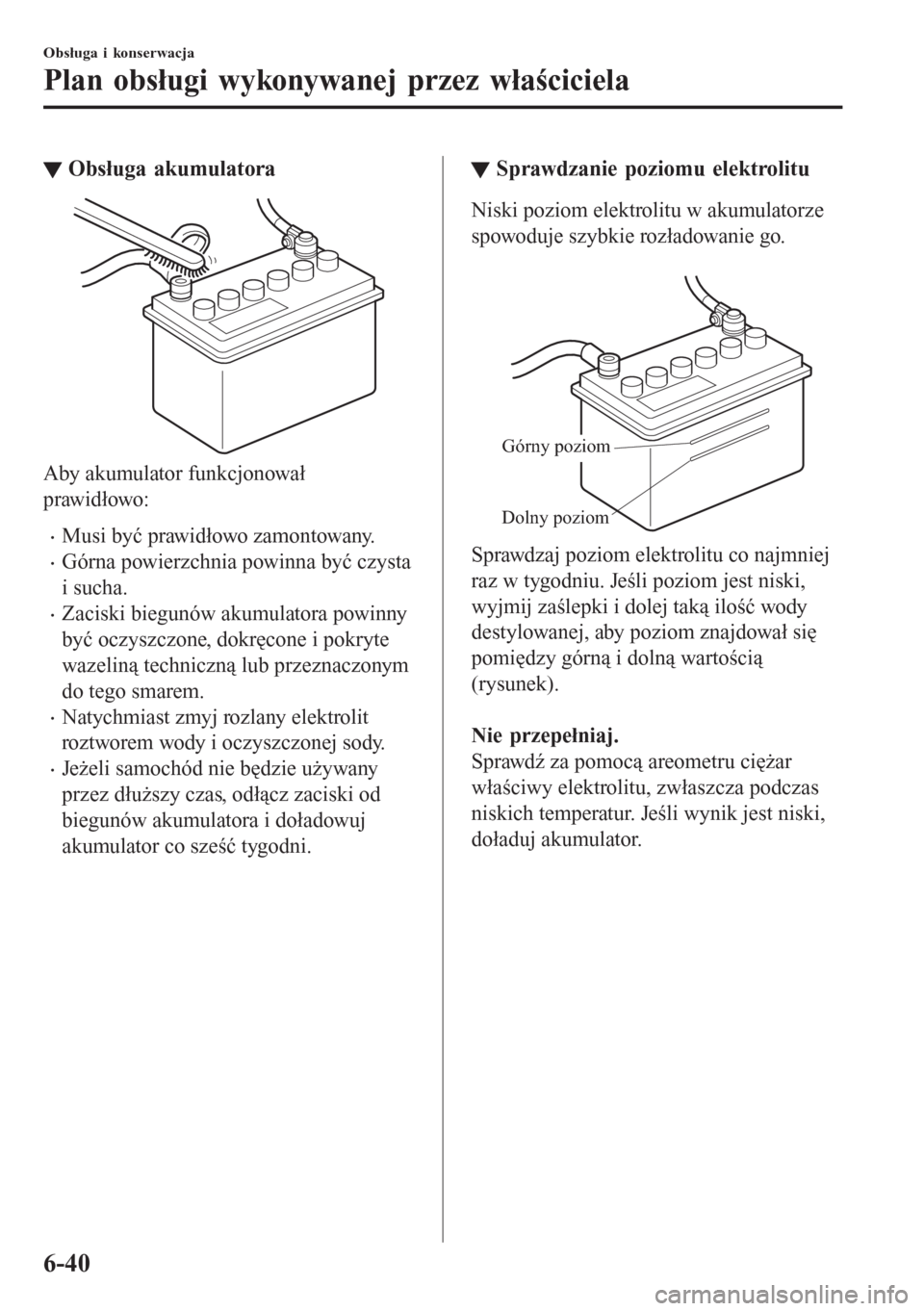

tObsługa akumulatora
Aby akumulator funkcjonował
prawidłowo:
xMusi być prawidłowo zamontowany.
xGórna powierzchnia powinna być czysta
i sucha.
xZaciski biegunów akumulatora powinny
być oczyszczone, dokręcone i pokryte
wazeliną techniczną lub przeznaczonym
do tego smarem.
xNatychmiast zmyj rozlany elektrolit
roztworem wody i oczyszczonej sody.
xJeżeli samochód nie będzie używany
przez dłuższy czas, odłącz zaciski od
biegunów akumulatora i doładowuj
akumulator co sześć tygodni.
ttSprawdzanie poziomu elektrolitu
Niski poziom elektrolitu w akumulatorze
spowoduje szybkie rozładowanie go.

Górny poziom
Dolny poziom
Sprawdzaj poziom elektrolitu co najmniej
raz w tygodniu. Jeśli poziom jest niski,
wyjmij zaślepki i dolej taką ilość wody
destylowanej, aby poziom znajdował się
pomiędzy górną i dolną wartością
(rysunek).

Nie przepełniaj.
Sprawdź za pomocą areometru ciężar
właściwy elektrolitu, zwłaszcza podczas
niskich temperatur. Jeśli wynik jest niski,
doładuj akumulator.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-40

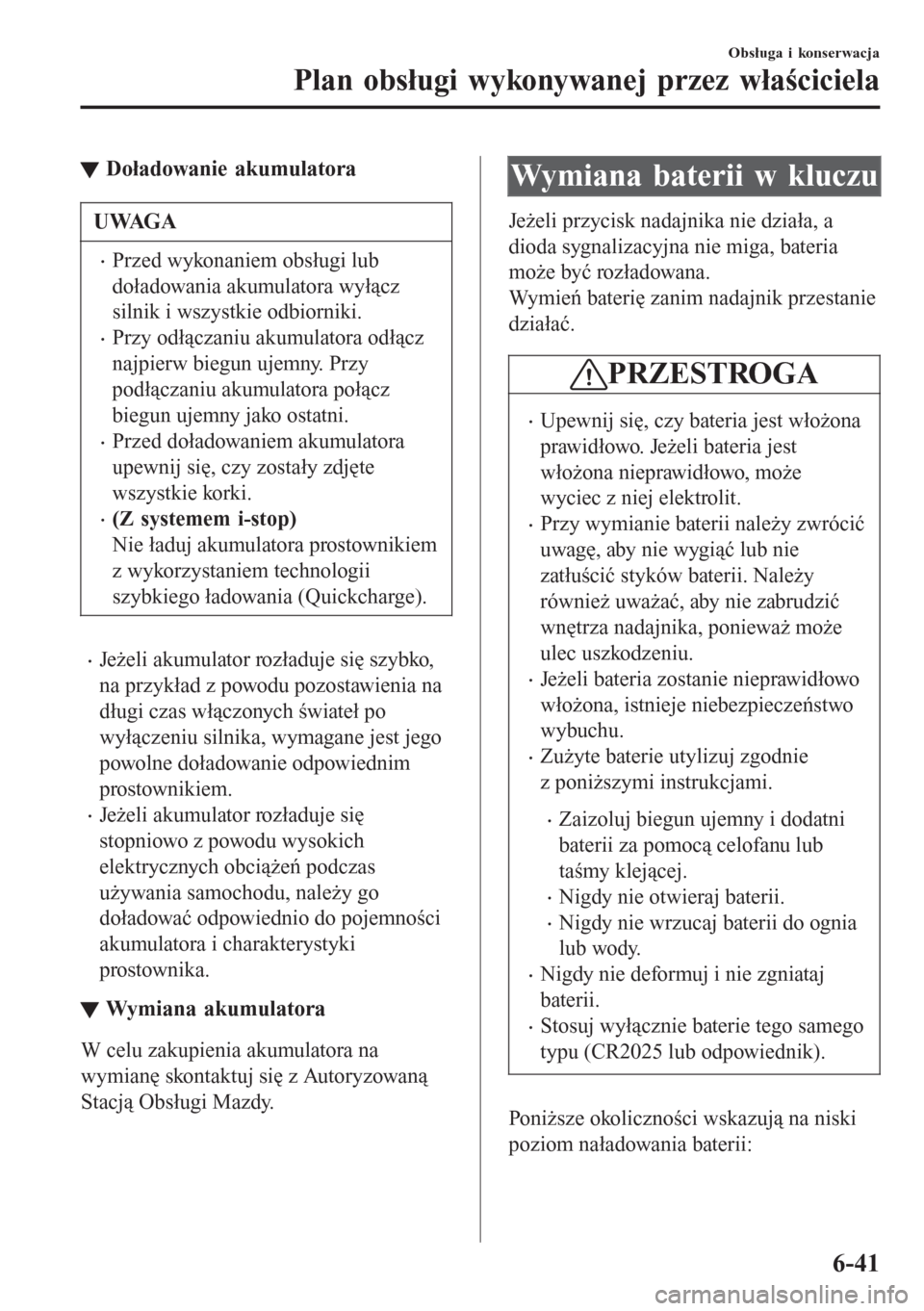

tDoładowanie akumulatora
UWAGA
xPrzed wykonaniem obsługi lub
doładowania akumulatora wyłącz
silnik i wszystkie odbiorniki.
xPrzy odłączaniu akumulatora odłącz
najpierw biegun ujemny. Przy
podłączaniu akumulatora połącz
biegun ujemny jako ostatni.
xPrzed doładowaniem akumulatora
upewnij się, czy zostały zdjęte
wszystkie korki.
x(Z systemem i-stop)
Nie ładuj akumulatora prostownikiem
z wykorzystaniem technologii
szybkiego ładowania (Quickcharge).
xJeżeli akumulator rozładuje się szybko,
na przykład z powodu pozostawienia na
długi czas włączonych świateł po
wyłączeniu silnika, wymagane jest jego
powolne doładowanie odpowiednim
prostownikiem.
xJeżeli akumulator rozładuje się
stopniowo z powodu wysokich
elektrycznych obciążeń podczas
używania samochodu, należy go
doładować odpowiednio do pojemności
akumulatora i charakterystyki
prostownika.
tWymiana akumulatora
W celu zakupienia akumulatora na
wymianę skontaktuj się z Autoryzowaną
Stacją Obsługi Mazdy.
Wymiana baterii w kluczu
Jeżeli przycisk nadajnika nie działa, a
dioda sygnalizacyjna nie miga, bateria
może być rozładowana.
Wymień baterię zanim nadajnik przestanie
działać.
PRZESTROGA
xUpewnij się, czy bateria jest włożona
prawidłowo. Jeżeli bateria jest
włożona nieprawidłowo, może
wyciec z niej elektrolit.
xPrzy wymianie baterii należy zwrócić
uwagę, aby nie wygiąć lub nie
zatłuścić styków baterii. Należy
również uważać, aby nie zabrudzić
wnętrza nadajnika, ponieważ może
ulec uszkodzeniu.
xJeżeli bateria zostanie nieprawidłowo
włożona, istnieje niebezpieczeństwo
wybuchu.
xZużyte baterie utylizuj zgodnie
z poniższymi instrukcjami.
xZaizoluj biegun ujemny i dodatni
baterii za pomocą celofanu lub
taśmy klejącej.
xNigdy nie otwieraj baterii.
xNigdy nie wrzucaj baterii do ognia
lub wody.
xNigdy nie deformuj i nie zgniataj
baterii.
xStosuj wyłącznie baterie tego samego
typu (CR2025 lub odpowiednik).
Poniższe okoliczności wskazują na niski
poziom naładowania baterii:
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-41

xW zestawie wskaźników miga lampka
sygnalizacyjna klucza (zielona), przez
30 sekund od wyłączenia silnika.
xSystem nie działa, a dioda
sygnalizacyjna na nadajniku nie miga
przy naciskaniu przycisków.
xZasięg działania systemu jest
ograniczony.
Zaleca się dokonanie wymiany baterii
w Autoryzowanej Stacji Obsługi Mazdy,
aby uniknąć uszkodzenia klucza. Jeżeli
postanowisz samodzielnie wymienić
baterię, postępuj zgodnie z instrukcją.
Wymiana baterii klucza
1. Naciśnij dźwignię i wyjmij klucz
pomocniczy.
Przycisk
2. Obróć owiniętym taśmą śrubokrętem
z płaską końcówką w kierunku
pokazanym strzałką i delikatnie
podważ obudowę.
Pokrywa
3. Włóż owinięty taśmą śrubokręt
z płaską końcówką do szczeliny i
przesuń nim w kierunku pokazanym
strzałką.
Pokrywa
Szczelina
4. Obróć owiniętym taśmą śrubokrętem
z płaską końcówką w kierunku
pokazanym strzałką i zdejmij
obudowę.
Pokrywa
5. Wyjmij pokrywkę baterii oraz baterię.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-42
