MAZDA MODEL CX-3 2016 Instrukcja Obsługi (in Polish)

3. Obróć zespół gniazda żarówki w lewo
i wyjmij go.
4. Wyjmij żarówkę z gniazda.

5. Zamontuj nową żarówkę, wykonując
operacje w odwrotnej kolejności.
Kierunkowskazy, Trzecie światło stop,
Przednie światła przeciwmgielne*,
Światła tylne (Z reflektorami LED)
Diod LED nie można wymienić
pojedynczo, ponieważ składają się one na
cały zespół.
Diody LED należy wymieniać wraz
z całym zespołem. W razie konieczności
dokonania wymiany zalecamy
Autoryzowaną Stację Obsługi Mazdy.
Tylne światła kierunkowskazów,
Światła Stop/Światła tylne
1. Upewnij się, czy zapłon i włącznik
świateł przednich znajduje się
w pozycji OFF.
2. Odkręć śruby i wyjmij je.

3. Pociągnij zespół lampy do tyłu i
wyjmij go.

4. Obróć zespół gniazda żarówki w lewo
i wyjmij go.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
*Wybrane wersje.6-53

5. Wyjmij żarówkę z gniazda.
Światła kierunkowskazów tylnych

Światła stop/Światła tylne
(z diodami LED)
Diod LED nie można wymienić
pojedynczo, ponieważ składają się one
na cały zespół.
Diody LED należy wymieniać wraz
z całym zespołem. W razie
konieczności dokonania wymiany
zalecamy Autoryzowaną Stację
Obsługi Mazdy.
(z żarówką halogenową)

6. Zamontuj nową żarówkę, wykonując
operacje w odwrotnej kolejności.
Światła cofania
1. Upewnij się, czy zapłon i włącznik
świateł przednich znajduje się
w pozycji OFF.
2. Zdejmij pokrywę.

3. Obróć zespół gniazda żarówki w lewo
i wyjmij go.
4. Wyjmij żarówkę z gniazda.

5. Zamontuj nową żarówkę, wykonując
operacje w odwrotnej kolejności.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-54

Tylne światło przeciwmgielne*
1. Upewnij się, czy zapłon i włącznik
świateł przednich są wyłączone.
2. Naciśnij środkową część każdej
plastikowej spinki i wyjmij je.
3. Zdejmij pokrywę.

Demontaż
Montaż
4. Obróć zespół gniazda żarówki w lewo
i wyjmij go.
5. Wyjmij żarówkę z gniazda.

6. Zamontuj nową żarówkę, wykonując
operacje w odwrotnej kolejności.
Oświetlenie tablicy rejestracyjnej
1. Upewnij się, czy zapłon i włącznik
świateł przednich znajduje się
w pozycji OFF.
2. Zdejmij pokrywę.

3. Obróć zespół gniazda żarówki w lewo
i wyjmij go.

4. Wyjmij żarówkę z gniazda.
5. Zamontuj nową żarówkę, wykonując
operacje w odwrotnej kolejności.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
*Wybrane wersje.6-55

tWymiana żarówek świateł
wewnętrznych
Lampy sufitowe (przednie)/Lampy
punktowe, Lampy sufitowe (Tylne)
1. Owiń niewielki, płaski śrubokręt
miękką szmatką, aby zapobiec
uszkodzeniu klosza lampy, a następnie,
wyjmij klosz, podważając ostrożnie
jego krawędź płaskim śrubokrętem.
2. Wyjmij żarówkę, pociągając ją na
zewnątrz.
Lampy sufitowe (przednie)/Lampy
punktowe


Lampy sufitowe (tylne)

Krawędź
3. Zamontuj nową żarówkę, wykonując
operacje w odwrotnej kolejności.
Oświetlenie bagażnika
1. Owiń niewielki płaski śrubokręt
miękką szmatką, aby zapobiec
uszkodzeniu klosza lampy, a następnie,
wyjmij zespół lampy, podważając
ostrożnie jego krawędź płaskim
śrubokrętem.
2. Wyjmij żarówkę, pociągając ją na
zewnątrz.

3. Zamontuj nową żarówkę, wykonując
operacje w odwrotnej kolejności.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-56

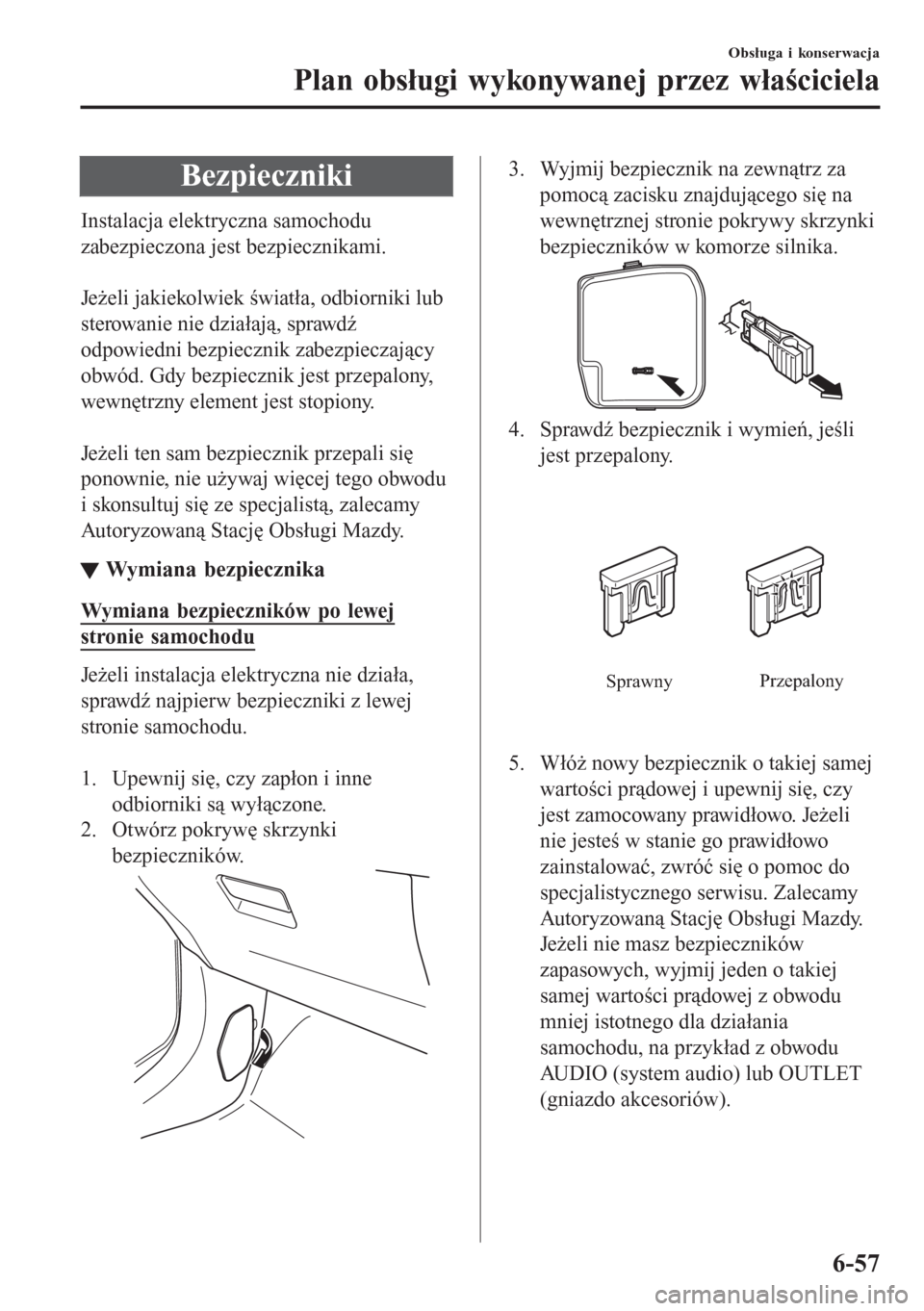

Bezpieczniki
Instalacja elektryczna samochodu
zabezpieczona jest bezpiecznikami.

Jeżeli jakiekolwiek światła, odbiorniki lub
sterowanie nie działają, sprawdź
odpowiedni bezpiecznik zabezpieczający
obwód. Gdy bezpiecznik jest przepalony,
wewnętrzny element jest stopiony.

Jeżeli ten sam bezpiecznik przepali się
ponownie, nie używaj więcej tego obwodu
i skonsultuj się ze specjalistą, zalecamy
Autoryzowaną Stację Obsługi Mazdy.
tWymiana bezpiecznika
Wymiana bezpieczników po lewej
stronie samochodu
Jeżeli instalacja elektryczna nie działa,
sprawdź najpierw bezpieczniki z lewej
stronie samochodu.

1. Upewnij się, czy zapłon i inne
odbiorniki są wyłączone.
2. Otwórz pokrywę skrzynki
bezpieczników.
3. Wyjmij bezpiecznik na zewnątrz za
pomocą zacisku znajdującego się na
wewnętrznej stronie pokrywy skrzynki
bezpieczników w komorze silnika.
4. Sprawdź bezpiecznik i wymień, jeśli
jest przepalony.
SprawnyPrzepalony
5. Włóż nowy bezpiecznik o takiej samej
wartości prądowej i upewnij się, czy
jest zamocowany prawidłowo. Jeżeli
nie jesteś w stanie go prawidłowo
zainstalować, zwróć się o pomoc do
specjalistycznego serwisu. Zalecamy
Autoryzowaną Stację Obsługi Mazdy.
Jeżeli nie masz bezpieczników
zapasowych, wyjmij jeden o takiej
samej wartości prądowej z obwodu
mniej istotnego dla działania
samochodu, na przykład z obwodu
AUDIO (system audio) lub OUTLET
(gniazdo akcesoriów).
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-57

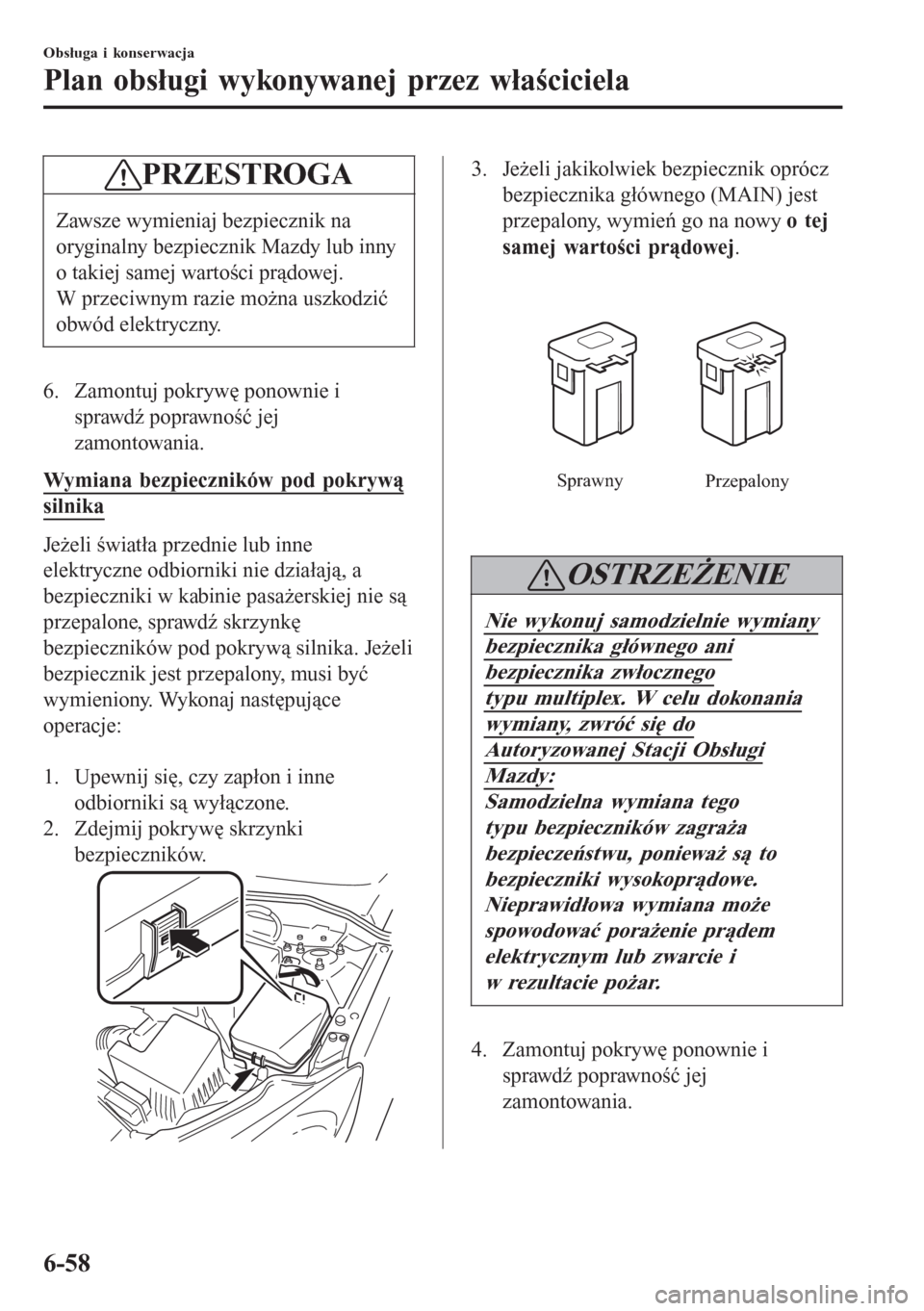

PRZESTROGA
Zawsze wymieniaj bezpiecznik na
oryginalny bezpiecznik Mazdy lub inny
o takiej samej wartości prądowej.
W przeciwnym razie można uszkodzić
obwód elektryczny.
6. Zamontuj pokrywę ponownie i
sprawdź poprawność jej
zamontowania.
Wymiana bezpieczników pod pokrywą
silnika
Jeżeli światła przednie lub inne
elektryczne odbiorniki nie działają, a
bezpieczniki w kabinie pasażerskiej nie są
przepalone, sprawdź skrzynkę
bezpieczników pod pokrywą silnika. Jeżeli
bezpiecznik jest przepalony, musi być
wymieniony. Wykonaj następujące
operacje:

1. Upewnij się, czy zapłon i inne
odbiorniki są wyłączone.
2. Zdejmij pokrywę skrzynki
bezpieczników.
3. Jeżeli jakikolwiek bezpiecznik oprócz
bezpiecznika głównego (MAIN) jest
przepalony, wymień go na nowy o tej
samej wartości prądowej.
Sprawny
Przepalony
OSTRZEŻENIE
Nie wykonuj samodzielnie wymiany
bezpiecznika głównego ani
bezpiecznika zwłocznego
typu multiplex. W celu dokonania
wymiany, zwróć się do
Autoryzowanej Stacji Obsługi
Mazdy:
Samodzielna wymiana tego
typu bezpieczników zagraża
bezpieczeństwu, ponieważ są to
bezpieczniki wysokoprądowe.
Nieprawidłowa wymiana może
spowodować porażenie prądem
elektrycznym lub zwarcie i
w rezultacie pożar.
4. Zamontuj pokrywę ponownie i
sprawdź poprawność jej
zamontowania.
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-58

tOpis panelu skrzynki bezpieczników
Skrzynka bezpieczników (komora silnika)

OPISWA R T O Ś Ć P R Ą -
DOWA BEZ-
PIECZNIKAOBWÓD ZABEZPIECZANY
1 C/U IG1 15 A Zabezpieczenie różnych obwodów
2 ENGINE IG1 7,5 A System sterowania silnika
3 SUNROOF 10 A
Dach otwierany
*
4 INTERIOR 15 A Lampa sufitowa
5
7,5 A System sterowania silnika
6 AUDIO2 15 A System audio
7 METER1 10 A Zestaw wskaźników
8 SRS1 7,5 A Poduszki powietrzne
9 METER2 7,5 A
Zestaw wskaźników
*
10 RADIO 7,5 A System audio
11 ENGINE3 15 A System sterowania silnika
12 ENGINE1 15 A System sterowania silnika
13 ENGINE2 15 A System sterowania silnika
14 AUDIO1 25 A System audio
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
*Wybrane wersje.6-59

OPISWARTOŚĆ PRĄ-
DOWA BEZ-
PIECZNIKAOBWÓD ZABEZPIECZANY
15 A/C MAG 7,5 A
Układ klimatyzacji
*
16 AT PUMP 15 A
System sterowania skrzyni biegów*
17 AT 15 A
System sterowania skrzyni biegów*
18 D.LOCK 25 A Zamki sterowane elektrycznie
19 H/L RH 20 A Światło przednie (strona prawa)
20
7,5 A System sterowania silnika
21 TAIL 20 A Światła tylne, Światła pozycyjne, Oświetlenie tablicy rejestracyjnej
22ŠŠ Š
23 ROOM 25 A Lampa sufitowa
24 FOG 15 A
Przednie światła przeciwmgielne
*
25 H/CLEAN 20 A
Spryskiwacz reflektora*
26 STOP 10 A
Światła stop, Tylne światło przeciwmgielne*
27 HORN 15 A Sygnał dźwiękowy
28 H/L LH 20 A Światło przednie (strona lewa)
29 ABS/DSC S 30 A
System ABS, system DSC
*
30 HAZARD 15 A Światła awaryjne, kierunkowskazy
31 FUEL PUMP 15 A
Układ paliwowy
*
32 FUEL WARM 25 A
Podgrzewacz paliwa*
33 WIPER 20 A Wycieraczka szyby przedniej
34
50 A Zabezpieczenie różnych obwodów
35 FAN2 30 AŠ
36 FUEL PUMP 30 AŠ
37 ABS/DSC M 50 A
System ABS, system DSC
*
38 EVVT 20 A
System sterowania silnika*
39ŠŠ Š
40 FAN1 30 AŠ
41 FAN3 40 A
Wentylator chłodnicy
*
42 ENG.MAIN 40 A System sterowania silnika
43 EPS 60 A
Elektryczne wspomaganie układu kierowniczego
*
44 DEFOG 40 A Ogrzewanie tylnej szyby
45 IG2 30 A Zabezpieczenie różnych obwodów
46 INJECTOR 30 A
System sterowania silnika
*
47 HEATER 40 A Układ klimatyzacji
48 P.WINDOW1 30 A Szyby sterowane elektrycznie
49 DCDC DE 40 A
Zabezpieczenie różnych obwodów
*
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-60*Wybrane wersje.

Skrzynka bezpieczników (strona lewa)

OPISWA R T O Ś Ć P R Ą -
DOWA BEZ-
PIECZNIKAOBWÓD ZABEZPIECZANY
1ŠŠ Š
2ŠŠ Š
3ŠŠ Š
4ŠŠ Š
5 F.OUTLET 15 A Gniazda akcesoriów
6ŠŠ Š
7 AT IND 7,5 A
Wskaźnik włączonego biegu (Automatyczna skrzynia biegów)
*
8 MIRROR 7,5 A Lusterka sterowane elektrycznie
9ŠŠ Š
10 P.WINDOW2 25 A Szyby sterowane elektrycznie
11 R.WIPER 15 A Wycieraczka i spryskiwacz tylnej szyby
12ŠŠ Š
13ŠŠ Š
14 SRS2/ESCL 15 A Elektryczna blokada kierownicy
15 SEAT WARM 20 A
Ogrzewanie siedzeń
*
16 M.DEF 7,5 A
Ogrzewanie lusterek*
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
*Wybrane wersje.6-61

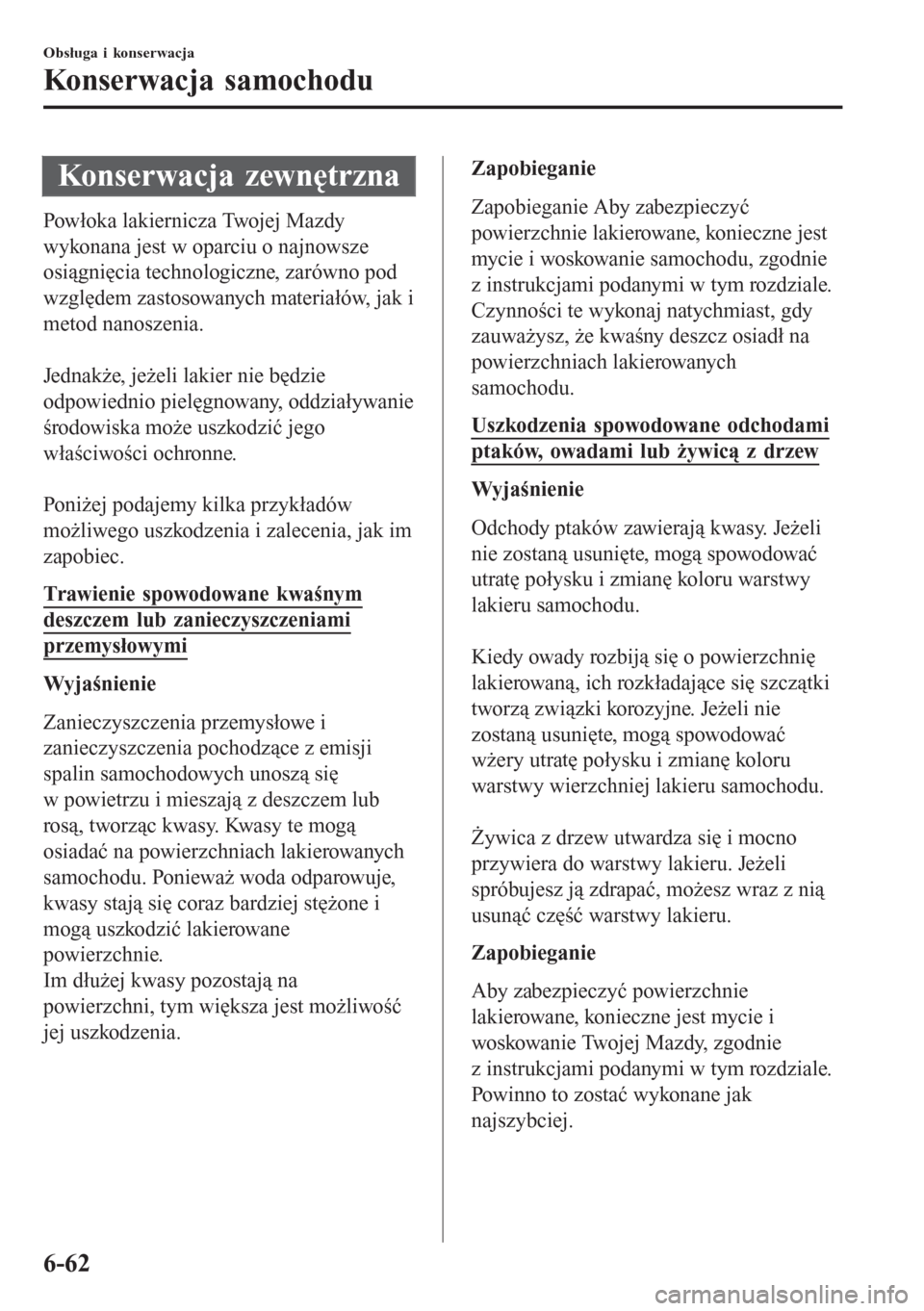

Konserwacja zewnętrzna
Powłoka lakiernicza Twojej Mazdy
wykonana jest w oparciu o najnowsze
osiągnięcia technologiczne, zarówno pod
względem zastosowanych materiałów, jak i
metod nanoszenia.

Jednakże, jeżeli lakier nie będzie
odpowiednio pielęgnowany, oddziaływanie
środowiska może uszkodzić jego
właściwości ochronne.

Poniżej podajemy kilka przykładów
możliwego uszkodzenia i zalecenia, jak im
zapobiec.
Trawienie spowodowane kwaśnym
deszczem lub zanieczyszczeniami
przemysłowymi
Wyjaśnienie
Zanieczyszczenia przemysłowe i
zanieczyszczenia pochodzące z emisji
spalin samochodowych unoszą się
w powietrzu i mieszają z deszczem lub
rosą, tworząc kwasy. Kwasy te mogą
osiadać na powierzchniach lakierowanych
samochodu. Ponieważ woda odparowuje,
kwasy stają się coraz bardziej stężone i
mogą uszkodzić lakierowane
powierzchnie.
Im dłużej kwasy pozostają na
powierzchni, tym większa jest możliwość
jej uszkodzenia.
Zapobieganie
Zapobieganie Aby zabezpieczyć
powierzchnie lakierowane, konieczne jest
mycie i woskowanie samochodu, zgodnie
z instrukcjami podanymi w tym rozdziale.
Czynności te wykonaj natychmiast, gdy
zauważysz, że kwaśny deszcz osiadł na
powierzchniach lakierowanych
samochodu.
Uszkodzenia spowodowane odchodami
ptaków, owadami lub żywicą z drzew
Wyjaśnienie
Odchody ptaków zawierają kwasy. Jeżeli
nie zostaną usunięte, mogą spowodować
utratę połysku i zmianę koloru warstwy
lakieru samochodu.

Kiedy owady rozbiją się o powierzchnię
lakierowaną, ich rozkładające się szczątki
tworzą związki korozyjne. Jeżeli nie
zostaną usunięte, mogą spowodować
wżery utratę połysku i zmianę koloru
warstwy wierzchniej lakieru samochodu.

Żywica z drzew utwardza się i mocno
przywiera do warstwy lakieru. Jeżeli
spróbujesz ją zdrapać, możesz wraz z nią
usunąć część warstwy lakieru.
Zapobieganie
Aby zabezpieczyć powierzchnie
lakierowane, konieczne jest mycie i
woskowanie Twojej Mazdy, zgodnie
z instrukcjami podanymi w tym rozdziale.
Powinno to zostać wykonane jak
najszybciej.

Obsługa i konserwacja
Konserwacja samochodu
6-62
