Fotelik dla dziecka montowany
przodem do kierunku jazdy
OSTRZEŻENIE
Nigdy nie montuj fotelika dla
dziecka przeznaczonego do montażu
przodem do kierunku jazdy
w nieprawidłowej pozycji:
Zamontowanie fotelika
samochodowego przeznaczonego do
ustawienia przodem do kierunku
jazdy bez uprzedniego zapoznania
się z „Tabelą sposobów mocowania
fotelików dla dzieci” zagraża
bezpieczeństwu. Fotelik dla dziecka
przeznaczony do montażu przodem
do kierunku jazdy, ustawiony
w niewłaściwej pozycji, nie
gwarantuje bezpieczeństwa dziecka.
W razie wypadku dziecko może
uderzyć o przedmiot lub innego
pasażera w samochodzie i odnieść
poważne obrażenia lub zginąć.
Gdy nie ma konieczności, nie
umieszczaj fotelika dla starszych
dzieci przodem do kierunku jazdy
na siedzeniu przedniego pasażera:
Podczas wypadku otwierająca się
poduszka powietrzna może
spowodować poważne obrażenia lub
śmierć dziecka. Jeśli nie można
uniknąć umieszczenia na siedzeniu
przedniego pasażera fotelika
przodem do kierunku jazdy, przesuń
siedzenie maksymalnie do tyłu i
sprawdź, czy wyłącznik poduszki
powietrznej siedzenia przedniego
pasażera znajduje się w pozycji
OFF. Patrz rozdział „Wyłącznik
przedniej poduszki powietrznej
pasażera” (strona 2-48).
Podstawowe wyposażenie związane z bezpieczeństwem
Foteliki dla dzieci
2-31

tPozycja montażu fotelika dla
starszych dzieci
Fotelik dla starszych dzieci jest
montowany wyłącznie w pozycji przodem
do kierunku jazdy.

Informacje o pozycji montażu fotelików
dla starszych dzieci podane są w „Tabeli
sposobów montowania fotelików dla
dzieci” (strona 2-33).
OSTRZEŻENIE
Zawsze montuj fotelik dla starszych
dzieci w odpowiedniej pozycji:
Zamontowanie fotelika dla starszych
dzieci bez uprzedniego zapoznania
się z „Tabelą sposobów montowania
fotelików dla dzieci” zagraża
bezpieczeństwu. Fotelik dla
starszego dziecka ustawiony
w niewłaściwej pozycji nie
gwarantuje bezpieczeństwa dziecka.
W razie wypadku dziecko może
uderzyć o przedmiot lub innego
pasażera w samochodzie i odnieść
poważne obrażenia lub zginąć.
Gdy nie ma konieczności, nie
umieszczaj fotelika dla starszych
dzieci przodem do kierunku jazdy
na siedzeniu przedniego pasażera:
Podczas wypadku otwierająca się
poduszka powietrzna może
spowodować poważne obrażenia lub
śmierć dziecka. Jeśli nie można
uniknąć umieszczenia na siedzeniu
przedniego pasażera fotelika
przodem do kierunku jazdy, przesuń
siedzenie maksymalnie do tyłu i
sprawdź, czy wyłącznik poduszki
powietrznej siedzenia przedniego
pasażera znajduje się w pozycji
OFF. Patrz rozdział „Wyłącznik
przedniej poduszki powietrznej
pasażera” (strona 2-48).
Podstawowe wyposażenie związane z bezpieczeństwem
Foteliki dla dzieci
2-32

Tabela sposobów montowania fotelików dla dzieci
(Europa i kraje zgodne z normą EKG 16)
Poniższa tabela zawiera informacje dotyczące umieszczania fotelików dla dzieci w różnych
pozycjach montażu. Aby uzyskać informacje na temat umieszczania fotelików dla dzieci
innych producentów, zapoznaj się z instrukcją dołączoną przez producenta do tego fotelika.
Podczas montażu fotelika dla dziecka należy stosować się do następujących wskazówek:
xJeśli fotelik dla dziecka nie przylega do oparcia siedzenia ze względu na zagłówek
w oparciu, ustaw odpowiednio zagłówek lub wyjmij go, aby fotelik dla dziecka właściwie
przylegał do oparcia.
Patrz rozdział „Zagłówki” na stronie 2-10.
xGdy fotelik dla dziecka instalowany jest na tylnym siedzeniu, ustaw siedzenie przednie
tak, aby nie stykało się ono z fotelikiem dla dziecka.
Patrz rozdział „Regulacja siedzenia” na stronie 2-5.
xPodczas montażu fotelika wyposażonego w pasek mocujący należy wyjąć zagłówek.
Patrz rozdział „Zagłówki” na stronie 2-10.
Foteliki dla dzieci z systemem ISOFIX
W przypadku instalowania fotelika dla dziecka na siedzeniu tylnym zapoznaj się z instruk-
cjami producenta fotelika oraz z sekcją „Z użyciem zaczepu ISOFIX” na stronie 2-38.
Grupa wagowaKlasa
wymiaruMocowa-
nie
Pozycje siedzeń
Lokalizacja moco-
wania ISOFIX po-
jazdu
Tylne siedzenie
(środkowe)Siedzenie pasażera
przedniego (zew-
nętrzne)
Tylne siedzenie
(zewnętrzne)
NosidełkoFISO/L1 X X X
GISO/L2 X X X
(1) X X X
GRUPA 0
Do 10 kgEISO/R1 IL X X
(1) X X X
GRUPA 0
Do 13 kgEISO/R1 IL X X
DISO/R2 IL X X
CISO/R3 IL X X
(1) X X X
Podstawowe wyposażenie związane z bezpieczeństwem
Foteliki dla dzieci
2-33

Grupa wagowaKlasa
wymiaruMocowa-
nie
Pozycje siedzeń
Lokalizacja moco-
wania ISOFIX po-
jazdu
Tylne siedzenie
(środkowe)Siedzenie pasażera
przedniego (zew-
nętrzne)
Tylne siedzenie
(zewnętrzne)
GRUPA 1
9 kg Š 18 kgDISO/R2 IL X X
CISO/R3 IL X X
BISO/F2 IUF X X
B1 ISO/F2X IUF X X
AISO/F3 IUF X X
(1) X X X
GRUPA 2
15 kg Š 25 kg(1) X X X
GRUPA 3
22 kg Š 36 kg(1) X X X
(1) W przypadku fotelików bez oznaczenia klasy ISO/XX (A do G) dla odpowiedniej grupy wagowej, producent
pojazdu powinien wskazać odpowiednie foteliki dla dzieci ISOFIX zalecane dla każdej pozycji ich montażu.
Opis oznaczeń literowych użytych w tabeli.
IUF = pozycja właściwa dla uniwersalnych fotelików ISOFIX przeznaczonych do montażu przodem do kierunku
jazdy i zatwierdzonych do użytku w tej grupie wagowej.
IL = pozycja właściwa dla wybranych fotelików ISOFIX (CRS).
Wymienione foteliki ISOFIX należą do kategorii „dla wybranego pojazdu”, „z ograniczeniem” lub
„półuniwersalnej”.
Można instalować foteliki dla dzieci znajdujące się w ofercie oryginalnych akcesoriów Mazda. Jeśli chodzi
o foteliki dla dzieci, jakie mogą być montowane w samochodzie, zapoznaj się z katalogiem akcesoriów.
(Poza Europą)
Jeśli chodzi o foteliki dziecięce, jakie mogą być instalowane w Twojej Mazdzie, skonsultuj się ze specjalistycznym
serwisem, zalecamy Autoryzowaną Stację Obsługi Mazdy.
X = Pozycja niedozwolona dla fotelików ISOFIX w tej grupie wagowej i/lub klasie.
Podstawowe wyposażenie związane z bezpieczeństwem
Foteliki dla dzieci
2-34

Foteliki dziecięce w standardzie i-Size
Samochody z etykietą na przedniej powierzchni oparcia tylnego siedzenia są
przystosowane do montażu fotelików dziecięcych w standardzie i-Size.
W przypadku instalowania fotelika dla dziecka na siedzeniu tylnym zapoznaj się
z instrukcjami producenta fotelika oraz z sekcją „Z użyciem zaczepu ISOFIX” na stronie
2-38.
Umiejscowienie etykiety
Fotelik dziecięcy w standardzie i-Size może być zainstalowany na danym siedzeniu w nastę-
pujący sposób:
Siedzenie pasażera
przedniegoTylne siedzenie (zew-
nętrzne)Tylne siedzenie (środko-
we)
Foteliki dziecięce w stan-
dardzie i-SizeXi-UX
Opis oznaczeń literowych użytych w tabeli.
i-U = Przystosowane do fotelika dziecięcego w standardzie i-Size typu „uniwersalnego”, zwróconego przodem lub
tyłem do kierunku jazdy.
X = Położenie nieprzystosowane do fotelika dziecięcego w standardzie i-Size typu „uniwersalnego”.
UWAGA
xFotelik dziecięcy w standardzie i-Size to fotelik, który uzyskał certyfikat kategorii
i-Size zgodnie z regulaminem 129 EKG.
xSamochody z etykietą na przedniej powierzchni oparcia tylnego siedzenia nie są
przystosowane do montażu fotelików dziecięcych w standardzie i-Size.
Podstawowe wyposażenie związane z bezpieczeństwem
Foteliki dla dzieci
2-35

Foteliki dla dzieci zabezpieczane pasami bezpieczeństwa
GrupaWiekWa g aTyp foteli-
ków dla
dzieci
Siedzenie pasażera przed-
niego
Tylne
siedze-
nie
(zew-
nętrzne)Tylne
siedze-
nie
(środko-
we)Bez wy-
łącznika
podusz-
ki po-
wietrz-
nejZ wyłącznikiem
poduszki po-
wietrznej
ON
(Podusz-
ka włą-
czona)OFF
(Podusz-
ka wy-
łączona)
GRUPA 0Do około 9
miesięcyPoniżej 10 kgKo ł y s k a d l a
niemowlątXXUUX
GRUPA 0
Do około 2lat Poniżej 13 kgKo ł y s k a d l a
niemowlątXXUUX
GRUPA 1Od około 8
miesięcy do 4
lat9 kg Š 18 kgFotelik dla
dzieciUF UF U U X
GRUPA 2Od około 3 do
7 lat15 kg Š
25 kgFotelik dla
starszych
dzieciUF UF U U X
GRUPA 3Od około 6 do
12 lat22 kg Š
36 kgFotelik dla
starszych
dzieciUF UF U U X
Opis oznaczeń literowych użytych w tabeli.
U = pozycja właściwa dla kategorii „uniwersalnej” fotelików zatwierdzonych do użytku w tej grupie wagowej
UF = pozycja właściwa dla fotelików zwróconych przodem do kierunku jazdy kategorii „uniwersalnej”
zatwierdzonych do użytku w tej grupie wagowej
X = Pozycja niedozwolona dla dzieci w tej grupie wiekowej.
(Inne państwa)
Stosuj się do obowiązujących przepisów prawa dotyczących korzystania z fotelików dla
dzieci w samochodzie.
Podstawowe wyposażenie związane z bezpieczeństwem
Foteliki dla dzieci
2-36

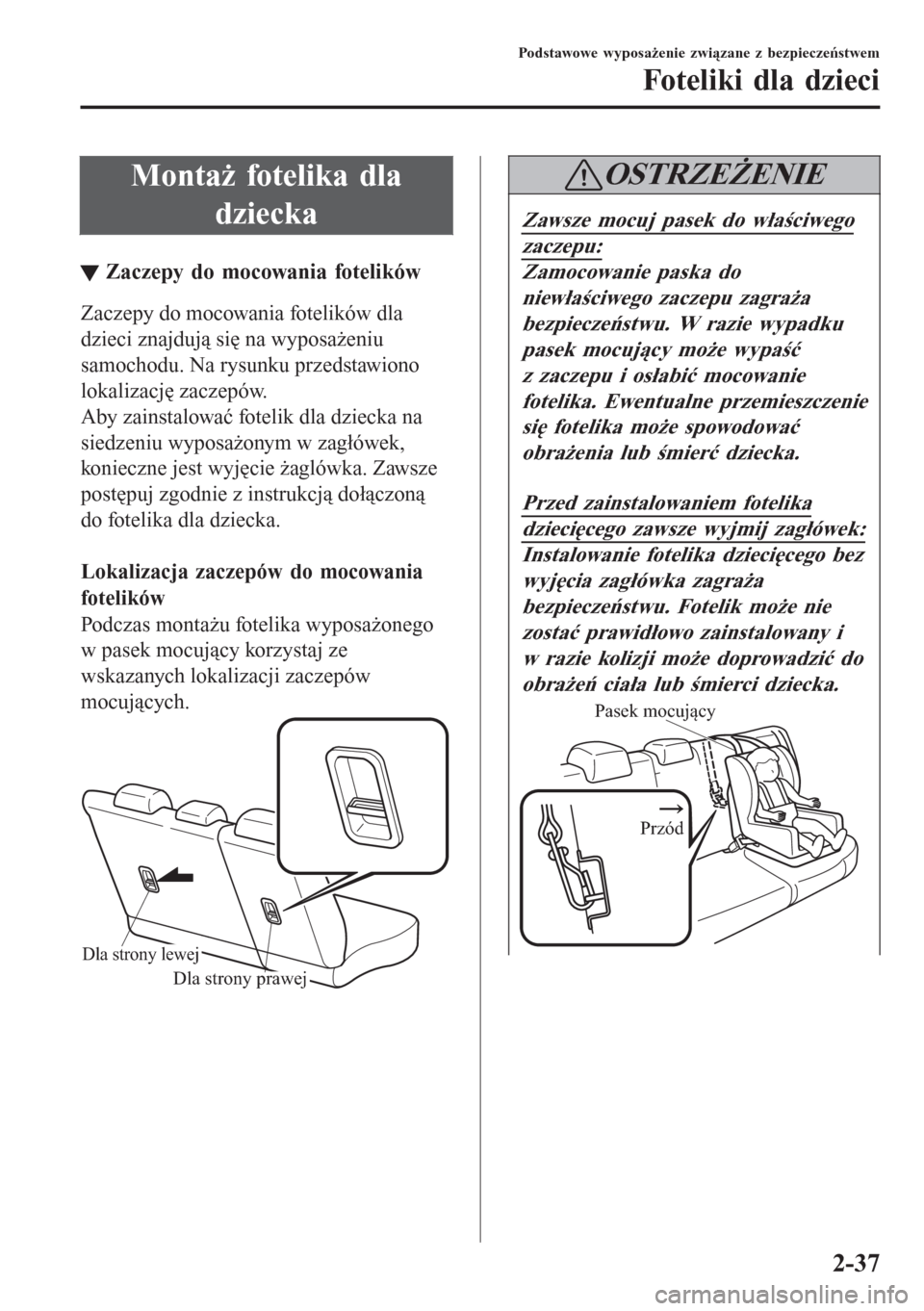

Montaż fotelika dla
dziecka
tZaczepy do mocowania fotelików
Zaczepy do mocowania fotelików dla
dzieci znajdują się na wyposażeniu
samochodu. Na rysunku przedstawiono
lokalizację zaczepów.
Aby zainstalować fotelik dla dziecka na
siedzeniu wyposażonym w zagłówek,
konieczne jest wyjęcie żaglówka. Zawsze
postępuj zgodnie z instrukcją dołączoną
do fotelika dla dziecka.

Lokalizacja zaczepów do mocowania
fotelików
Podczas montażu fotelika wyposażonego
w pasek mocujący korzystaj ze
wskazanych lokalizacji zaczepów
mocujących.
Dla strony lewej
Dla strony prawej
OSTRZEŻENIE
Zawsze mocuj pasek do właściwego
zaczepu:
Zamocowanie paska do
niewłaściwego zaczepu zagraża
bezpieczeństwu. W razie wypadku
pasek mocujący może wypaść
z zaczepu i osłabić mocowanie
fotelika. Ewentualne przemieszczenie
się fotelika może spowodować
obrażenia lub śmierć dziecka.
Przed zainstalowaniem fotelika
dziecięcego zawsze wyjmij zagłówek:
Instalowanie fotelika dziecięcego bez
wyjęcia zagłówka zagraża
bezpieczeństwu. Fotelik może nie
zostać prawidłowo zainstalowany i
w razie kolizji może doprowadzić do
obrażeń ciała lub śmierci dziecka.
Pasek mocujący
Przód
Podstawowe wyposażenie związane z bezpieczeństwem
Foteliki dla dzieci
2-37

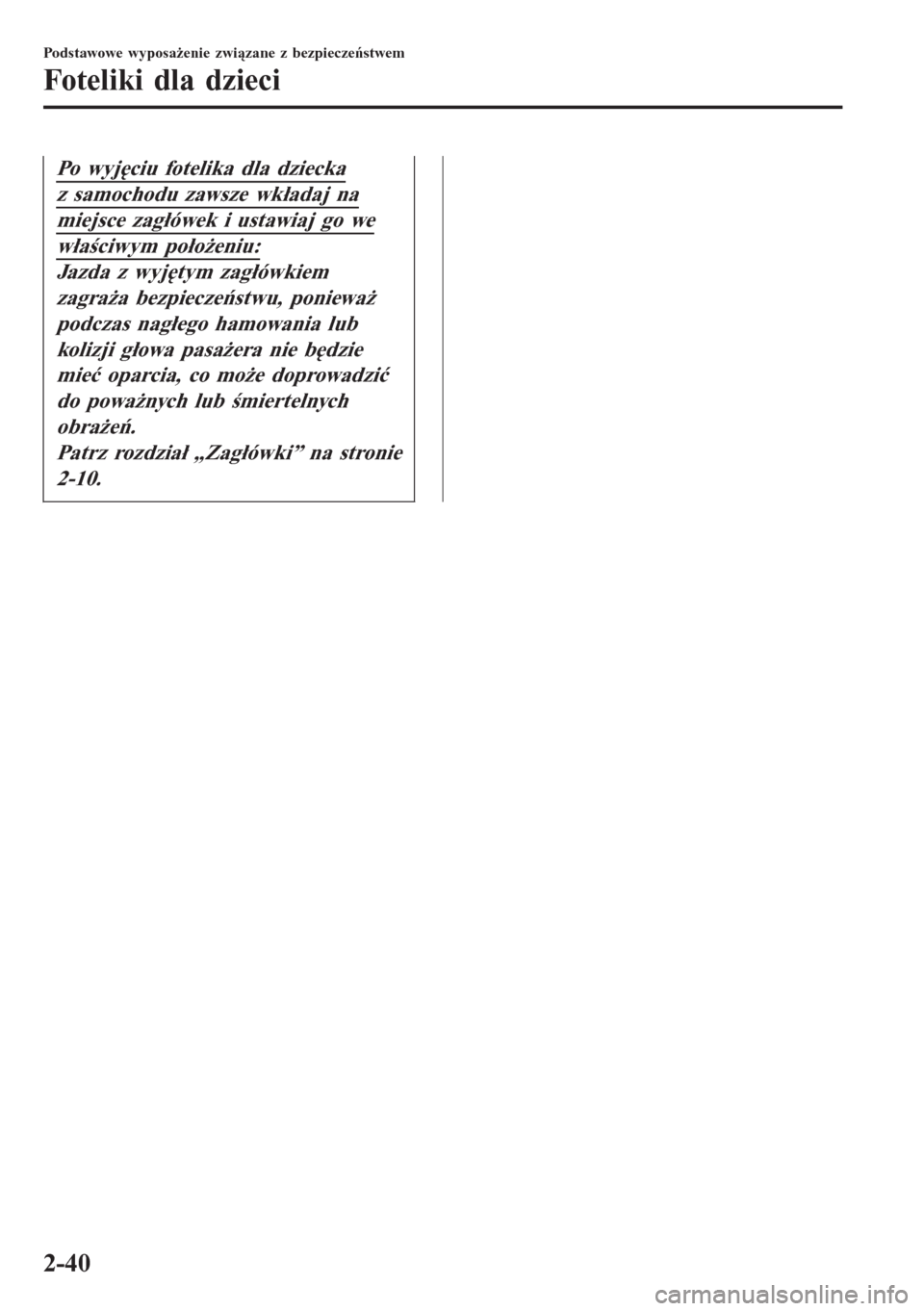

Po wyjęciu fotelika dla dziecka
z samochodu zawsze wkładaj na
miejsce zagłówek i ustawiaj we
właściwym położeniu:
Jazda z wyjętym zagłówkiem
zagraża bezpieczeństwu, ponieważ
podczas nagłego hamowania lub
kolizji głowa pasażera nie będzie
mieć oparcia, co może doprowadzić
do poważnych lub śmiertelnych
obrażeń.
Patrz rozdział „Zagłówki” na stronie
2-10.
tUywanie pasa bezpiecze stwa
Podczas instalowania fotelika dla dziecka
postępuj zgodnie z dołączonymi do
produktu instrukcjami instalacji.
Ponadto jeśli siedzenie wyposażone jest
w zagłówek, wyjmij go.
tZ użyciem zaczepu ISOFIX
OSTRZEŻENIE
Używając fotelików dla dzieci stosuj
się do zaleceń ich producenta:
Niezabezpieczony fotelik dla dziecka
stwarza zagrożenie. W razie
gwałtownego hamowania lub
zderzenia może przemieścić się,
powodując poważne obrażenia, a
nawet śmierć dziecka lub innych
pasażerów. Sprawdź, czy fotelik dla
dziecka jest prawidłowo
zamocowany, zgodnie z zaleceniami
jego producenta.
Sprawdź, czy fotelik jest prawidłowo
zamocowany:
Nieprawidłowo zamocowany fotelik
dla dziecka zagraża bezpieczeństwu.
Podczas gwałtownego hamowania
lub zderzenia fotelik może uderzyć
pasażerów, powodując poważne
obrażenia. Kiedy fotelik nie jest
używany, usuń go z samochodu,
umieść w bagażniku lub
przynajmniej sprawdź, czy jest
prawidłowo zamocowany
w zaczepach ISOFIX.
Sprawdź, czy w pobliżu zaczepów
ISOFIX nie są pozostawione pasy
bezpieczeństwa lub inne przedmioty:
Niestosowanie się do zaleceń
producenta fotelika dla dziecka
podczas jego montażu jest
niebezpieczne. Jeśli pas
bezpieczeństwa lub inny przedmiot
spowoduje nieprawidłowe
zamocowanie fotelika do zaczepów
ISOFIX, fotelik może przemieścić
się podczas gwałtownego hamowania
lub zderzenia, powodując poważne
obrażenia, a nawet śmierć dziecka
lub innych pasażerów. Sprawdź, czy
w pobliżu zaczepów ISOFIX nie są
pozostawione pasy bezpieczeństwa
lub inne przedmioty. Zawsze stosuj
się do zaleceń producenta fotelika.
1. Najpierw ustaw siedzenie przednie tak,
aby zapewnić przestrzeń pomiędzy
fotelikiem dla dziecka a siedzeniem
przednim (strona 2-5).
2. Sprawdź, poprzez próbę przesunięcia
do tyłu, czy oparcie siedzenia jest
prawidłowo zablokowane.
Podstawowe wyposażenie związane z bezpieczeństwem
Foteliki dla dzieci
2-38

3. Odchyl delikatnie dolną część oparcia
oraz tylną część siedziska, aby
odnaleźć mocowania systemu ISOFIX.

Typ A Typ B
UWAGA
Oznaczenia nad zaczepami ISOFIX
wskazują umieszczenie zaczepów do
mocowania fotelika ISOFIX.
4. Jeśli siedzenie wyposażone jest
w zagłówek, wyjmij go.
Patrz rozdział „Zagłówki” na stronie
2-10.
5. Zamocuj fotelik dla dziecka przy
użyciu zaczepu ISOFIX, stosując się
do zaleceń producenta fotelika.
6. Jeśli fotelik dla dziecka posiada pasek
mocujący, oznacza to, że właściwe
zamocowanie paska jest bardzo ważne
dla bezpieczeństwa dziecka. Podczas
montażu fotelika dla dziecka stosuj się
dokładnie do zaleceń jego producenta
(strona 2-37).
OSTRZEŻENIE
Zawsze mocuj pasek do właściwego
zaczepu:
Zamocowanie paska do
niewłaściwego zaczepu zagraża
bezpieczeństwu. W razie wypadku
pasek mocujący może wypaść
z zaczepu i osłabić mocowanie
fotelika. Ewentualne przemieszczenie
się fotelika może spowodować
obrażenia lub śmierć dziecka.
Przed zainstalowaniem fotelika
dziecięcego zawsze wyjmij zagłówek:
Instalowanie fotelika dziecięcego bez
wyjęcia zagłówka zagraża
bezpieczeństwu. Fotelik może nie
zostać prawidłowo zainstalowany i
w razie kolizji może doprowadzić do
obrażeń ciała lub śmierci dziecka.

Pasek mocujący
Przód
Podstawowe wyposażenie związane z bezpieczeństwem
Foteliki dla dzieci
2-39

Po wyjęciu fotelika dla dziecka
z samochodu zawsze wkładaj na
miejsce zagłówek i ustawiaj go we
właściwym położeniu:
Jazda z wyjętym zagłówkiem
zagraża bezpieczeństwu, ponieważ
podczas nagłego hamowania lub
kolizji głowa pasażera nie będzie
mieć oparcia, co może doprowadzić
do poważnych lub śmiertelnych
obrażeń.
Patrz rozdział „Zagłówki” na stronie
2-10.
Podstawowe wyposażenie związane z bezpieczeństwem
Foteliki dla dzieci
2-40
