zadnja vrata MAZDA MODEL CX-3 2016 Korisničko uputstvo (in Serbian)

1Poklopac motora.................................................................................................. strana 6-20
2Metlice brisača vetrobrana.................................................................................. strana 6-35
3Krov na otvaranje................................................................................................ strana 3-39
4Vrata i ključevi.................................................................................................... strana 3-11
5Klapna otvora za sipanje goriva.......................................................................... strana 3-30
6Točkovi i pneumatici........................................................................................... strana 6-44
7Spoljna svetla...................................................................................................... strana 6-49
8Metlica brisača zadnjeg stakla.............................................................................strana 6-37
9Zadnja vrata na podizanje....................................................................................strana 3-21
0Brave za bezbednost dece.................................................................................... strana 3-20
ASpoljni retrovizor................................................................................................. strana 3-33
Slikovni indeks
Prikaz spoljašnosti
1-10Oprema i mesto ugradnje variraju u vozilima

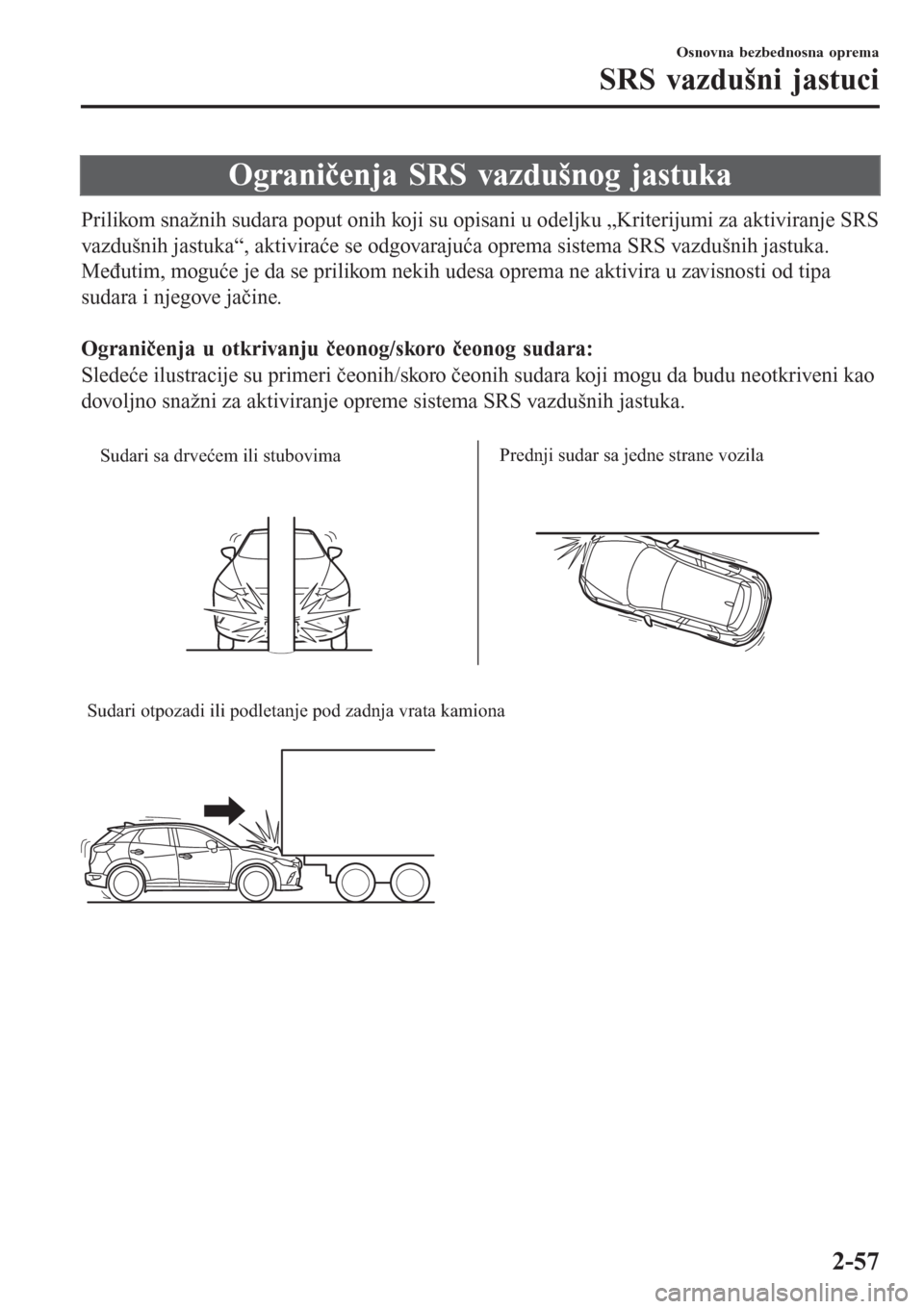

Ograničenja SRS vazdušnog jastuka
Prilikom snažnih sudara poput onih koji su opisani u odeljku „Kriterijumi za aktiviranje SRS
vazdušnih jastuka“, aktiviraće se odgovarajuća oprema sistema SRS vazdušnih jastuka.
Međutim, moguće je da se prilikom nekih udesa oprema ne aktivira u zavisnosti od tipa
sudara i njegove jačine.

Ograničenja u otkrivanju čeonog/skoro čeonog sudara:
Sledeće ilustracije su primeri čeonih/skoro čeonih sudara koji mogu da budu neotkriveni kao
dovoljno snažni za aktiviranje opreme sistema SRS vazdušnih jastuka.

Sudari sa drvećem ili stubovimaPrednji sudar sa jedne strane vozila

Sudari otpozadi ili podletanje pod zadnja vrata kamiona
Osnovna bezbednosna oprema
SRS vazdušni jastuci
2-57

3Pre vožnje
Korišćenje raznih funkcija, uključujući ključeve, vrata, retrovizore i
prozore.
Ključevi.............................................. 3-2
Ključevi........................................ 3-2
Sistem za ulazak bez ključa.......... 3-3
Napredni sistem za ulazak bez
ključa.................................................. 3-9
Napredni sistem za ulazak bez
ključa
*........................................... 3-9
Radni opseg................................ 3-10
Vrata i brave.................................... 3-11
Brave na vratima......................... 3-11
Zadnja vrata na podizanje........... 3-20
Gorivo i emisija izduvnih
gasova................................................3-25
Mere predostrožnosti u vezi sa
gorivom i emisijom izduvnih gasova
iz motora..................................... 3-25
Klapna i poklopac otvora za sipanje
goriva.......................................... 3-30
Volan................................................. 3-32
Volan........................................... 3-32
Retrovizori........................................3-33
Retrovizori.................................. 3-33
Prozori.............................................. 3-36
Prozori na električni pogon.........3-36
Krov na otvaranje
*...................... 3-39
Bezbednosni sistem......................... 3-42
Modifikovanje i dodavanje
opreme........................................ 3-42
Sistem imobilizatora................... 3-42
Sistem za odvraćanje od
krađe
*..........................................3-44
Saveti za vožnju............................... 3-49
Razrađivanje............................... 3-49
Štednja goriva i zaštita životne
sredine.........................................3-49
Rizična vožnja............................ 3-50
Podna prostirka........................... 3-51
Ljuljanje vozila........................... 3-52
Vožnja u zimskim uslovima........3-53
Vožnja po poplavljenoj
površini....................................... 3-55
Informacije o turbokompresoru
(SKYACTIV-D 1.5).................... 3-56
Šlepovanje........................................ 3-57
Vuča kamp prikolica i prikolica
(Evropa/Rusija/Turska/Izrael/
Južnoafrička Republika)............. 3-57
*Neki modeli.3-1

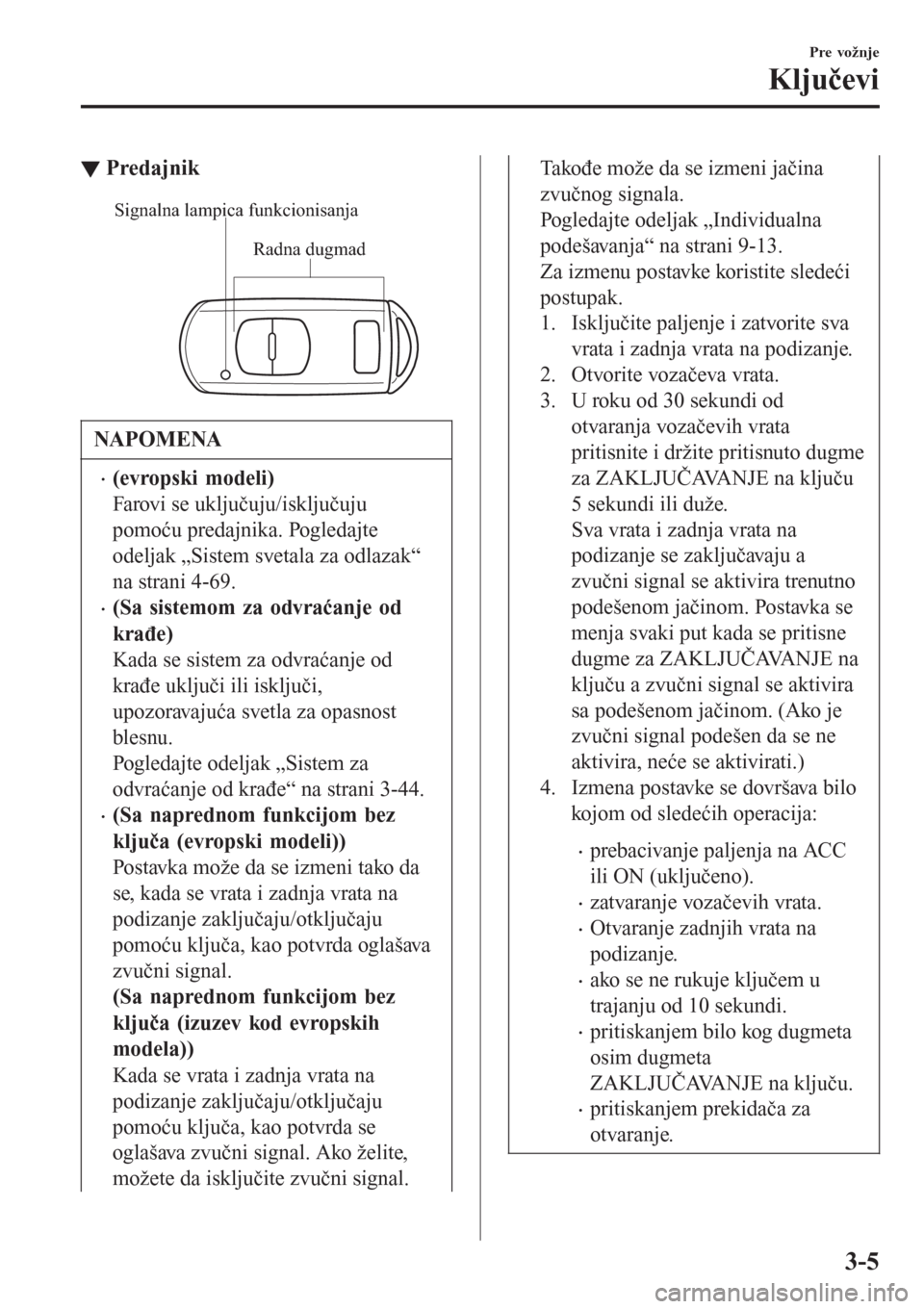

▼Predajnik
Radna dugmad Signalna lampica funkcionisanja
NAPOMENA
•(evropski modeli)
Farovi se uključuju/isključuju
pomoću predajnika. Pogledajte
odeljak „Sistem svetala za odlazak“
na strani 4-69.
•(Sa sistemom za odvraćanje od
krađe)
Kada se sistem za odvraćanje od
krađe uključi ili isključi,
upozoravajuća svetla za opasnost
blesnu.
Pogledajte odeljak „Sistem za
odvraćanje od krađe“ na strani 3-44.
•(Sa naprednom funkcijom bez
ključa (evropski modeli))
Postavka može da se izmeni tako da
se, kada se vrata i zadnja vrata na
podizanje zaključaju/otključaju
pomoću ključa, kao potvrda oglašava
zvučni signal.
(Sa naprednom funkcijom bez
ključa (izuzev kod evropskih
modela))
Kada se vrata i zadnja vrata na
podizanje zaključaju/otključaju
pomoću ključa, kao potvrda se
oglašava zvučni signal. Ako želite,
možete da isključite zvučni signal.
Takođe može da se izmeni jačina
zvučnog signala.
Pogledajte odeljak „Individualna
podešavanja“ na strani 9-13.
Za izmenu postavke koristite sledeći
postupak.
1. Isključite paljenje i zatvorite sva
vrata i zadnja vrata na podizanje.
2. Otvorite vozačeva vrata.
3. U roku od 30 sekundi od
otvaranja vozačevih vrata
pritisnite i držite pritisnuto dugme
za ZAKLJUČAVANJE na ključu
5 sekundi ili duže.
Sva vrata i zadnja vrata na
podizanje se zaključavaju a
zvučni signal se aktivira trenutno
podešenom jačinom. Postavka se
menja svaki put kada se pritisne
dugme za ZAKLJUČAVANJE na
ključu a zvučni signal se aktivira
sa podešenom jačinom. (Ako je
zvučni signal podešen da se ne
aktivira, neće se aktivirati.)
4. Izmena postavke se dovršava bilo
kojom od sledećih operacija:
•prebacivanje paljenja na ACC
ili ON (uključeno).
•zatvaranje vozačevih vrata.
•Otvaranje zadnjih vrata na
podizanje.
•ako se ne rukuje ključem u
trajanju od 10 sekundi.
•pritiskanjem bilo kog dugmeta
osim dugmeta
ZAKLJUČAVANJE na ključu.
•pritiskanjem prekidača za
otvaranje.
Pre vožnje
Ključevi
3-5

Kada se pritisnu dugmad, signalna lampica
treperi.
Dugme za zaključavanje
Da biste zaključali vrata i zadnja vrata na
podizanje, pritisnite dugme za
zaključavanje i upozoravajuća svetla za
opasnost će zatreperiti jednom.
(Sa naprednom funkcijom bez ključa
(izuzev kod evropskih modela))
Zvučni signal će se oglasiti jednom.
NAPOMENA
•(evropski modeli)
Vrata i zadnja vrata na podizanje se
ne mogu zaključati pritiskom na
dugme za zaključavanje ako su bilo
koja druga vrata otvorena.
Upozoravajuće lampice za opasnost
takođe neće treperiti.
(Izuzev kod evropskih modela)
Vrata i zadnja vrata na podizanje se
ne mogu zaključati pritiskom na
dugme za zaključavanje ako su druga
vrata ili zadnja vrata na podizanje
otvorena. Upozoravajuće lampice za
opasnost takođe neće treperiti.
•(Sa i-stop funkcijom (evropski
modeli))
Iznošenjem ključa iz vozila,
zatvaranjem svih vrata i pritiskom na
dugme za ZAKLJUČAVANJE na
ključu dok je funkcija i-stop aktivna
(motor je ugašen), paljenje će se
prebaciti u položaj OFF (isključeno) i
sva vrata će se zaključati (a volan
blokirati).
Pogledajte odeljak „i-stop“ na strani
4-13.
•Pošto pritisnete dugme, uverite se da
su sva vrata i zadnja vrata na
podizanje zaključana.

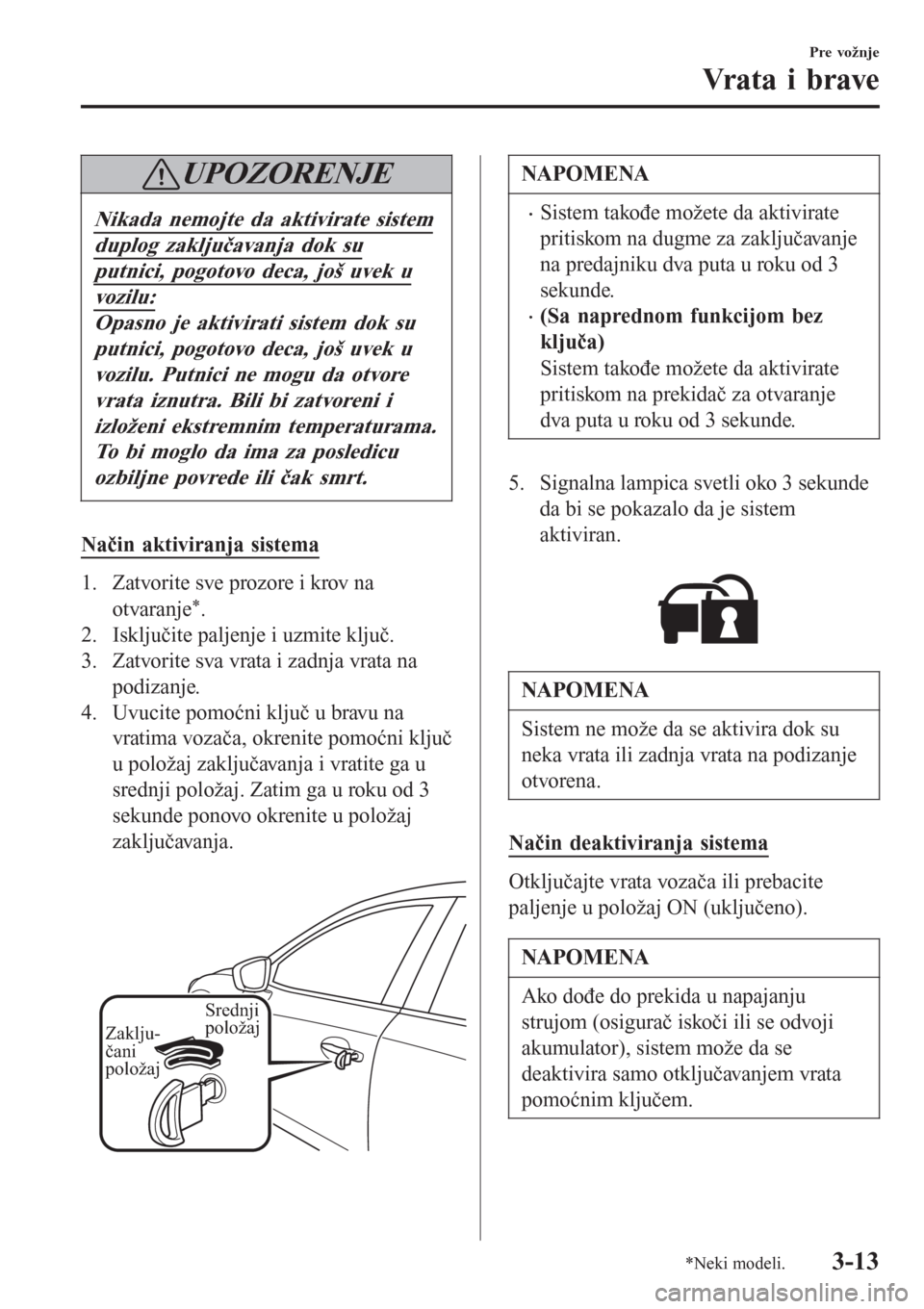

•(Sa sistemom duplog
zaključavanja)
Pritiskom na dugme za zaključavanje
dva puta u roku od 3 sekunde sistem
duplog zaključavanja će se aktivirati.
Pogledajte odeljak „Sistem duplog
zaključavanja“ na strani 3-12.
•(Sa sistemom za odvraćanje od
krađe)
Kada se vrata zaključaju pritiskom na
dugme za zaključavanje na ključu
dok je sistem za odvraćanje od krađe
aktiviran, upozoravajuća svetla za
opasnost će blesnuti jednom da bi se
pokazalo da je sistem aktiviran.
Dugme za otključavanje
Da biste otključali vrata i zadnja vrata na
podizanje, pritisnite dugme za
otključavanje i upozoravajuća svetla za
opasnost će zatreperiti dva puta.
(Sa naprednom funkcijom bez ključa
(izuzev kod evropskih modela))
Zvučni signal će se oglasiti dva puta.
Pre vožnje
Ključevi
3-6

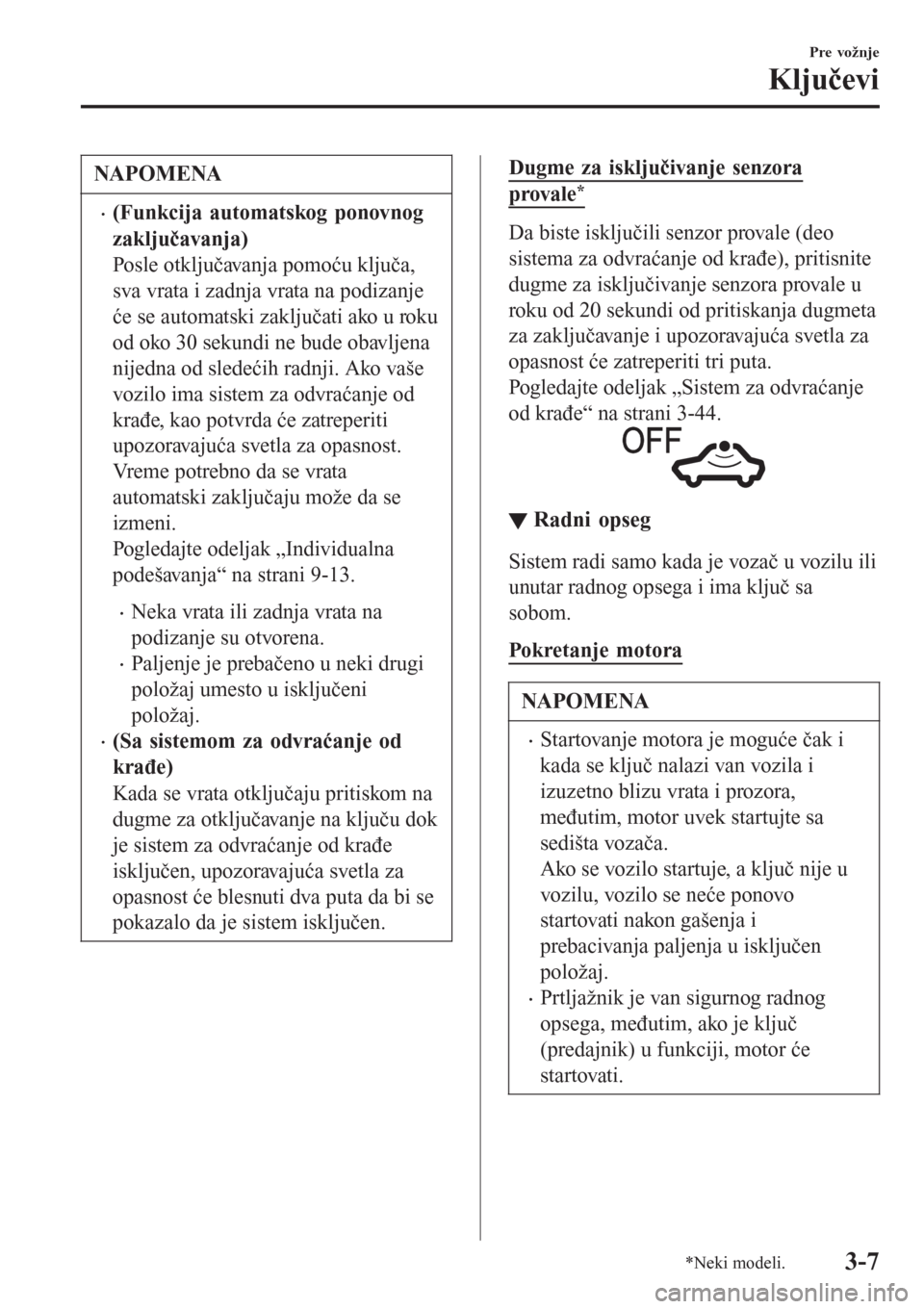

NAPOMENA
•(Funkcija automatskog ponovnog
zaključavanja)
Posle otključavanja pomoću ključa,
sva vrata i zadnja vrata na podizanje
će se automatski zaključati ako u roku
od oko 30 sekundi ne bude obavljena
nijedna od sledećih radnji. Ako vaše
vozilo ima sistem za odvraćanje od
krađe, kao potvrda će zatreperiti
upozoravajuća svetla za opasnost.
Vreme potrebno da se vrata
automatski zaključaju može da se
izmeni.
Pogledajte odeljak „Individualna
podešavanja“ na strani 9-13.
•Neka vrata ili zadnja vrata na
podizanje su otvorena.
•Paljenje je prebačeno u neki drugi
položaj umesto u isključeni
položaj.
•(Sa sistemom za odvraćanje od
krađe)
Kada se vrata otključaju pritiskom na
dugme za otključavanje na ključu dok
je sistem za odvraćanje od krađe
isključen, upozoravajuća svetla za
opasnost će blesnuti dva puta da bi se
pokazalo da je sistem isključen.
Dugme za isključivanje senzora
provale*
Da biste isključili senzor provale (deo
sistema za odvraćanje od krađe), pritisnite
dugme za isključivanje senzora provale u
roku od 20 sekundi od pritiskanja dugmeta
za zaključavanje i upozoravajuća svetla za
opasnost će zatreperiti tri puta.
Pogledajte odeljak „Sistem za odvraćanje
od krađe“ na strani 3-44.
▼▼Radni opseg
Sistem radi samo kada je vozač u vozilu ili
unutar radnog opsega i ima ključ sa
sobom.
Pokre tanj e motora
NAPOMENA
•Startovanje motora je moguće čak i
kada se ključ nalazi van vozila i
izuzetno blizu vrata i prozora,
međutim, motor uvek startujte sa
sedišta vozača.
Ako se vozilo startuje, a ključ nije u
vozilu, vozilo se neće ponovo
startovati nakon gašenja i
prebacivanja paljenja u isključen
položaj.
•Prtljažnik je van sigurnog radnog
opsega, međutim, ako je ključ
(predajnik) u funkciji, motor će
startovati.
Pre vožnje
Ključevi
*Neki modeli.3-7

Napredni sistem za ulazak
bez ključa
*
UPOZORENJE
Radio talasi iz ključa mogu da utiču
na medicinske uređaje kao što su
pejsmejkeri:
Pre upotrebe ključa u blizini ljudi
koji koriste medicinske uređaje,
raspitajte se kod proizvođača
medicinskih uređaja ili svog lekara,
da li će radio talasi iz ključa uticati
na uređaj.
Napredna funkcija ulaska bez ključa vam
omogućava da zaključavate/otključavate
vrata i zadnja vrata na podizanje, kao i da
otvarate zadnja vrata na podizanje dok
ključ imate kod sebe.

Na kvarove ili upozorenja sistema ukazuju
sledeće upozoravajuće lampice ili zvučni
signali.
•Upozoravajuća lampica za ključ (KEY)
(crvena)
Pogledajte odeljak „Upozoravajuće/
signalne lampice“ na strani 4-40.
•Upozoravajući zvučni signal za
neisključeno paljenje
Pogledajte odeljak „Upozoravajući
zvučni signal za neisključeno paljenje
(STOP)“ na strani 7-50.
•Upozoravajući zvučni signal za ključ
uklonjen iz vozila
Pogledajte odeljak „Upozoravajući
zvučni signal za ključ uklonjen iz
vozila“ na strani 7-50.
•Upozoravajući zvučni signal za
neoperativni prekidač za otvaranje
Pogledajte odeljak „Upozoravajući
zvučni signal za neoperativni prekidač
za otvaranje (sa naprednom funkcijom
bez ključa)“ na strani 7-51.
•Upozoravajući zvučni signal za ključ
ostavljen u prtljažniku
Pogledajte odeljak „Upozoravajući
zvučni signal za ključ ostavljen u
prtljažniku (sa naprednom funkcijom
bez ključa)“ na strani 7-51.
•Upozoravajući zvučni signal za ključ
ostavljen u vozilu
Pogledajte odeljak „Upozoravajući
zvučni signal za ključ ostavljen u vozilu
(sa naprednom funkcijom bez ključa)“
na strani 7-51.
NAPOMENA
Funkcije naprednog sistema za ulazak
bez ključa mogu da se deaktiviraju da
bi se sprečilo moguće negativno dejstvo
na korisnika koji ima ugrađen
pejsmejker ili drugi medicinski uređaj.
Ako se sistem deaktivira, nećete moći
da startujete motor tako što ćete ključ
držati kod sebe. Za pojedinosti se
obratite stručnom servisu,
preporučujemo ovlašćeni Mazda servis.
Ako je napredni sistem za ulazak bez
ključa deaktiviran, motor ćete moći da
startujete primenom istog postupka kao
kada se baterija ključa do kraja isprazni.
Pogledajte odeljak „Funkcija pokretanja
motora kada je baterija ključa
istrošena“ na strani 4-9.
Pre vožnje
Napredni sistem za ulazak bez ključa
*Neki modeli.3-9

Brave na vratima
UPOZORENJE
Uvek povedite svu decu i kućne
ljubimce sa sobom ili ostavite
odgovornu osobu sa njima:
Opasno je ostaviti dete ili kućnog
ljubimca bez nadzora u parkiranom
vozilu. Po toplom vremenu
temperatura u vozilu može da
postane toliko visoka da izazove
oštećenje mozga ili čak smrt.
Nemojte ostavljati ključ u vozilu sa
decom i držite ih na mestu gde ih
deca neće pronaći ili se igrati sa
njima.
Opasno je ostavljati decu u vozilu sa
ključem. Ovo bi moglo da ima za
posledicu ozbiljno povređivanje ili
čak smrt.
Uvek kada vozilo ostavljate bez
nadzora, zatvorite sve prozore i krov
na otvaranje, zaključajte vrata i
zadnja vrata na podizanje i ponesite
ključ sa sobom:
Opasno je ostaviti nezaključano
vozilo jer deca mogu da se
zaključaju u vrelom vozilu, što bi
moglo da ima za posledicu smrt.
Takođe, vozilo koje je ostavljeno
nezaključano postaje laka meta za
lopove i provalnike.
Pošto zatvorite vrata i zadnja vrata
na podizanje, uvek proverite da li su
čvrsto zatvorena:
Vrata i zadnja vrata na podizanje
koja nisu čvrsto zatvorena su
opasna, ako se vozilo vozi sa vratima
i zadnjim vratima na podizanje koja
nisu čvrsto zatvorena, vrata i zadnja
vrata na podizanje mogu iznenada
da se otvore i izazovu udes.
Pre otvaranja vrata i zadnjih vrata
na podizanje uvek proverite
bezbednost oko vozila:
Opasno je iznenada otvarati vrata i
zadnja vrata na podizanje. Možete
da udarite vozilo ili pešaka koji
prolaze i izazovete udes.
OPOMENA
Pre otvaranja/zatvaranja vrata i zadnjih
vrata na podizanje uvek proverite
uslove oko vozila i obratite pažnju kada
duva jak vetar ili kada ste parkirani na
nagibu. Ako niste svesni uslova oko
vozila, to može biti opasno jer možete
prikleštiti prste u vratima i zadnja vrata
na podizanje, ili udariti pešaka u
prolazu, što može izazvati neočekivanu
nesreću ili povredu.
NAPOMENA
•Funkcija prevencije zaključavanja
vozila sprečava da zaključate vozilo
tako da više ne možete da uđete u
njega.
Pre vožnje
Vrata i brave
3-11

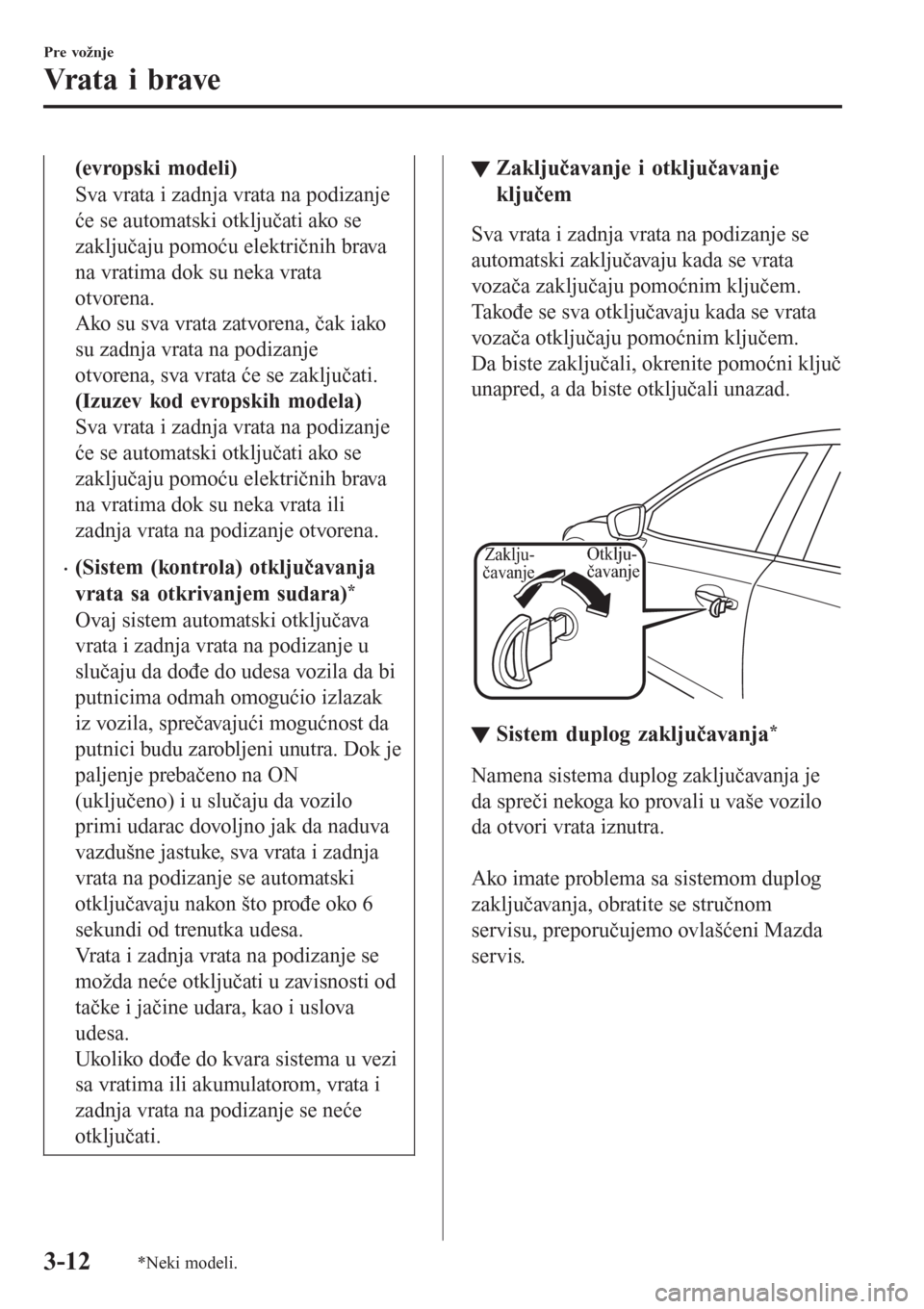

(evropski modeli)
Sva vrata i zadnja vrata na podizanje
će se automatski otključati ako se
zaključaju pomoću električnih brava
na vratima dok su neka vrata
otvorena.
Ako su sva vrata zatvorena, čak iako
su zadnja vrata na podizanje
otvorena, sva vrata će se zaključati.
(Izuzev kod evropskih modela)
Sva vrata i zadnja vrata na podizanje
će se automatski otključati ako se
zaključaju pomoću električnih brava
na vratima dok su neka vrata ili
zadnja vrata na podizanje otvorena.
•(Sistem (kontrola) otključavanja
vrata sa otkrivanjem sudara)
*
Ovaj sistem automatski otključava
vrata i zadnja vrata na podizanje u
slučaju da dođe do udesa vozila da bi
putnicima odmah omogućio izlazak
iz vozila, sprečavajući mogućnost da
putnici budu zarobljeni unutra. Dok je
paljenje prebačeno na ON
(uključeno) i u slučaju da vozilo
primi udarac dovoljno jak da naduva
vazdušne jastuke, sva vrata i zadnja
vrata na podizanje se automatski
otključavaju nakon što prođe oko 6
sekundi od trenutka udesa.
Vrata i zadnja vrata na podizanje se
možda neće otključati u zavisnosti od
tačke i jačine udara, kao i uslova
udesa.
Ukoliko dođe do kvara sistema u vezi
sa vratima ili akumulatorom, vrata i
zadnja vrata na podizanje se neće
otključati.
▼Zaključavanje i otključavanje
ključem
Sva vrata i zadnja vrata na podizanje se
automatski zaključavaju kada se vrata
vozača zaključaju pomoćnim ključem.
Takođe se sva otključavaju kada se vrata
vozača otključaju pomoćnim ključem.
Da biste zaključali, okrenite pomoćni ključ
unapred, a da biste otključali unazad.

Zaklju-
čavanjeOtklju-
čavanje
▼▼Sistem duplog zaključavanja*
Namena sistema duplog zaključavanja je
da spreči nekoga ko provali u vaše vozilo
da otvori vrata iznutra.

Ako imate problema sa sistemom duplog
zaključavanja, obratite se stručnom
servisu, preporučujemo ovlašćeni Mazda
servis.
Pre vožnje
Vra t a i b rave
3-12*Neki modeli.

UPOZORENJE
Nikada nemojte da aktivirate sistem
duplog zaključavanja dok su
putnici, pogotovo deca, još uvek u
vozilu:
Opasno je aktivirati sistem dok su
putnici, pogotovo deca, još uvek u
vozilu. Putnici ne mogu da otvore
vrata iznutra. Bili bi zatvoreni i
izloženi ekstremnim temperaturama.
To bi moglo da ima za posledicu
ozbiljne povrede ili čak smrt.
Način aktiviranja sistema
1. Zatvorite sve prozore i krov na
otvaranje
*.
2. Isključite paljenje i uzmite ključ.
3. Zatvorite sva vrata i zadnja vrata na
podizanje.
4. Uvucite pomoćni ključ u bravu na
vratima vozača, okrenite pomoćni ključ
u položaj zaključavanja i vratite ga u
srednji položaj. Zatim ga u roku od 3
sekunde ponovo okrenite u položaj
zaključavanja.

Srednji
položaj
Zaklju-
čani
položaj
NAPOMENA
•Sistem takođe možete da aktivirate
pritiskom na dugme za zaključavanje
na predajniku dva puta u roku od 3
sekunde.
•(Sa naprednom funkcijom bez
ključa)
Sistem takođe možete da aktivirate
pritiskom na prekidač za otvaranje
dva puta u roku od 3 sekunde.
5. Signalna lampica svetli oko 3 sekunde
da bi se pokazalo da je sistem
aktiviran.

NAPOMENA
Sistem ne može da se aktivira dok su
neka vrata ili zadnja vrata na podizanje
otvorena.
Način deaktiviranja sistema
Otključajte vrata vozača ili prebacite
paljenje u položaj ON (uključeno).
NAPOMENA
Ako dođe do prekida u napajanju
strujom (osigurač iskoči ili se odvoji
akumulator), sistem može da se
deaktivira samo otključavanjem vrata
pomoćnim ključem.
Pre vožnje
Vrata i brave
*Neki modeli.3-13
