Page 10 of 27
Beim Fahren
9 Für Einzelheiten wird auf Abschnitt 4 “Armaturenbrett und Anzeigen” verwiesen.
Gewisse Warn- und Kontrollleuchten werden im Armaturenbrett angezeigt.
Falls im Armaturenbrett eine Warn- oder Kontrollleuchte aufleuchtet, müssen Sie die
Bedeutung der Warnung im Gegenstand Warnung (Displayanzeige) herausfinden.
Warn- und Anzeigeleuchten
Signal Warn- und Anzeigeleuchten
1
2
3
4
5
6
7
8
9 Antiblockier-Warnleuchte (ABS) Hauptwarnleuchte
Ladewarnleuchte
Ölwarnleuchte
Motorwarnleuchte
Warnleuchte für hohe
Kühlmitteltemperatur (rot)/Kontrollleuchte
für tiefe Kühlmitteltemperatur (blau)
i-stop-Warnleuchte
(gelb)/i-stop-Kontrollleuchte (grün)
Automatikgetriebewarnleuchte
10
Servolenkungsausfall-Kontrollleuchte
19
2124
26
27Fernlichtregulierwarnleuchte (HBC)
(gelb)/Kontrollleuchte (grün) Signal Warn- und Anzeigeleuchten
Bremswarnleuchte
20KEY-Warnleuchte
(rot)/Kontrollleuchte (grün)
Warnleuchte des
Spurhalteassistenten (LDWS) Warnleuchte (gelb)/Kontrollleuchte
(rot) Notbremsassistent (SBS)/City-
Notbremsassistent (SCBS)23
Toter-Winkel-Kontrollleuchte (BSM)
OFF LED-Scheinwerferwarnleuchte
Spurhalte-Kontrollleuchte (LDWS)
OFF
17
11
12
13Airbag/Gurtstraffer-Warnleuchte
Kraftstoffstandwarnleuchte
15
Sicherheitsgurtwarnleuchte (Vordersitz)
Türwarnleuchte
Sicherheitsgurtwarnleuchte
(rot)/Sicherheitsgurt-Kontrollleuchte
(grün) (Rücksitz)
14
Waschflüssigkeitsstandwarnleuchte18
Reifendruckwarnleuchte
Glühkerzenkontrollleuchte28
34
35
36
37Kontrollleuchte Notbremsassistent
(SBS) OFF/City-Notbremsassistent
(SCBS) OFFi-ELOOP-Warnleuchte
(gelb)/i-ELOOP-Kontrollleuchte (grün)
Fahrstufenanzeige
38
39
41
42
Fernlichtkontrollleuchte
Blinker/Warnblinkerkontrollleuchte
Diebstahlschutz-Kontrollleuchte
Hauptkontrollleuchte
(gelb)/Einstellkontrollleuchte (grün)
des Geschwindigkeitskonstanthalters
Nebelscheinwerfer-Kontrollleuchte
Schlüsselkontrollleuchte30
31
32
33TCS/DSC-Kontrollleuchte
TCS OFF-Kontrollleuchte
Beleuchtungskontrollleuchte
43
Wahlmodus-Kontrollleuchte
Diesel-Partikel-Filter-Kontrollleuchte29
Hauptkontrollleuchte des
Geschwindigkeitsbegrenzers
(gelb)/Einstellkontrollleuchte des
Geschwindigkeitsbegrenzers (grün)
44 40Nebelschlussleuchten-Kontrollleuchte
120 km/h-Warnleuchte
16
4WD-Warnleuchte
22
25
Mazda Radar Cruise
Control-Warnleuchte (MRCC)
(gelb)/Mazda Radar Cruise
Control-Kontrollleuchte (MRCC) (grün)

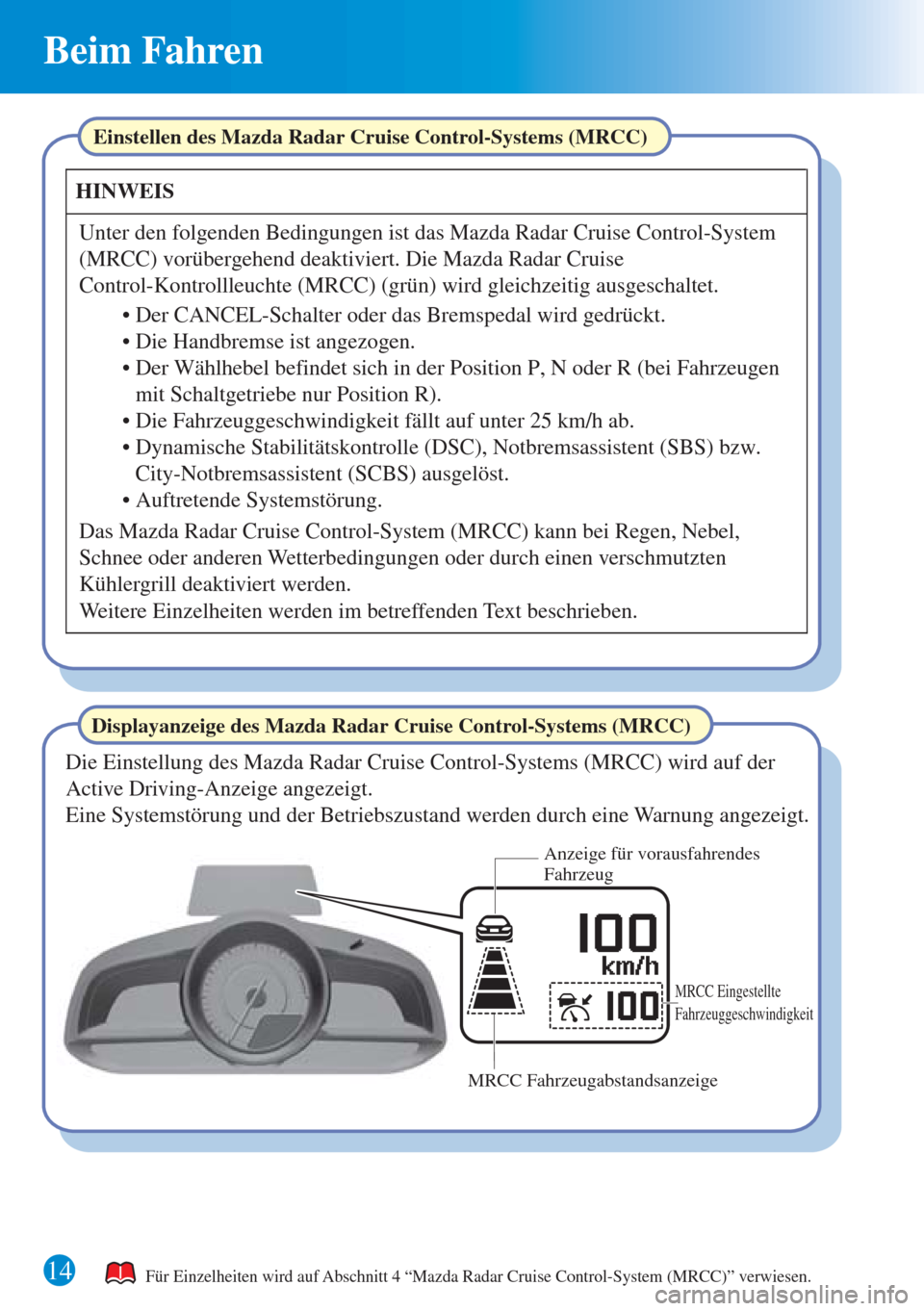

Page 15 of 27
14
Beim Fahren
Für Einzelheiten wird auf Abschnitt 4 “Mazda Radar Cruise Control-System (MRCC)” verwiesen.
Displayanzeige des Mazda Radar Cruise Control-Systems (MRCC)Einstellen des Mazda Radar Cruise Control-Systems (MRCC)
Das Mazda Radar Cruise Control-System (MRCC) kann bei Regen, Nebel,
Schnee oder anderen Wetterbedingungen oder durch einen verschmutzten
Kühlergrill deaktiviert werden.
HINWEIS
Unter den folgenden Bedingungen ist das Mazda Radar Cruise Control-System
(MRCC) vorübergehend deaktiviert. Die Mazda Radar Cruise
Control-Kontrollleuchte (MRCC) (grün) wird gleichzeitig ausgeschaltet.
• Der CANCEL-Schalter oder das Bremspedal wird gedrückt.
Die Einstellung des Mazda Radar Cruise Control-Systems (MRCC) wird auf der
Active Driving-Anzeige angezeigt.
Eine Systemstörung und der Betriebszustand werden durch eine Warnung angezeigt.
• Die Handbremse ist angezogen.
• Der Wählhebel befindet sich in der Position P, N oder R (bei Fahrzeugen
mit Schaltgetriebe nur Position R).
• Die Fahrzeuggeschwindigkeit fällt auf unter 25 km/h ab.
• Dynamische Stabilitätskontrolle (DSC), Notbremsassistent (SBS) bzw.
City-Notbremsassistent (SCBS) ausgelöst.
• Auftretende Systemstörung.
Weitere Einzelheiten werden im betreffenden Text beschrieben.
Anzeige für vorausfahrendes
Fahrzeug
MRCC Eingestellte
Fahrzeuggeschwindigkeit
MRCC Fahrzeugabstandsanzeige

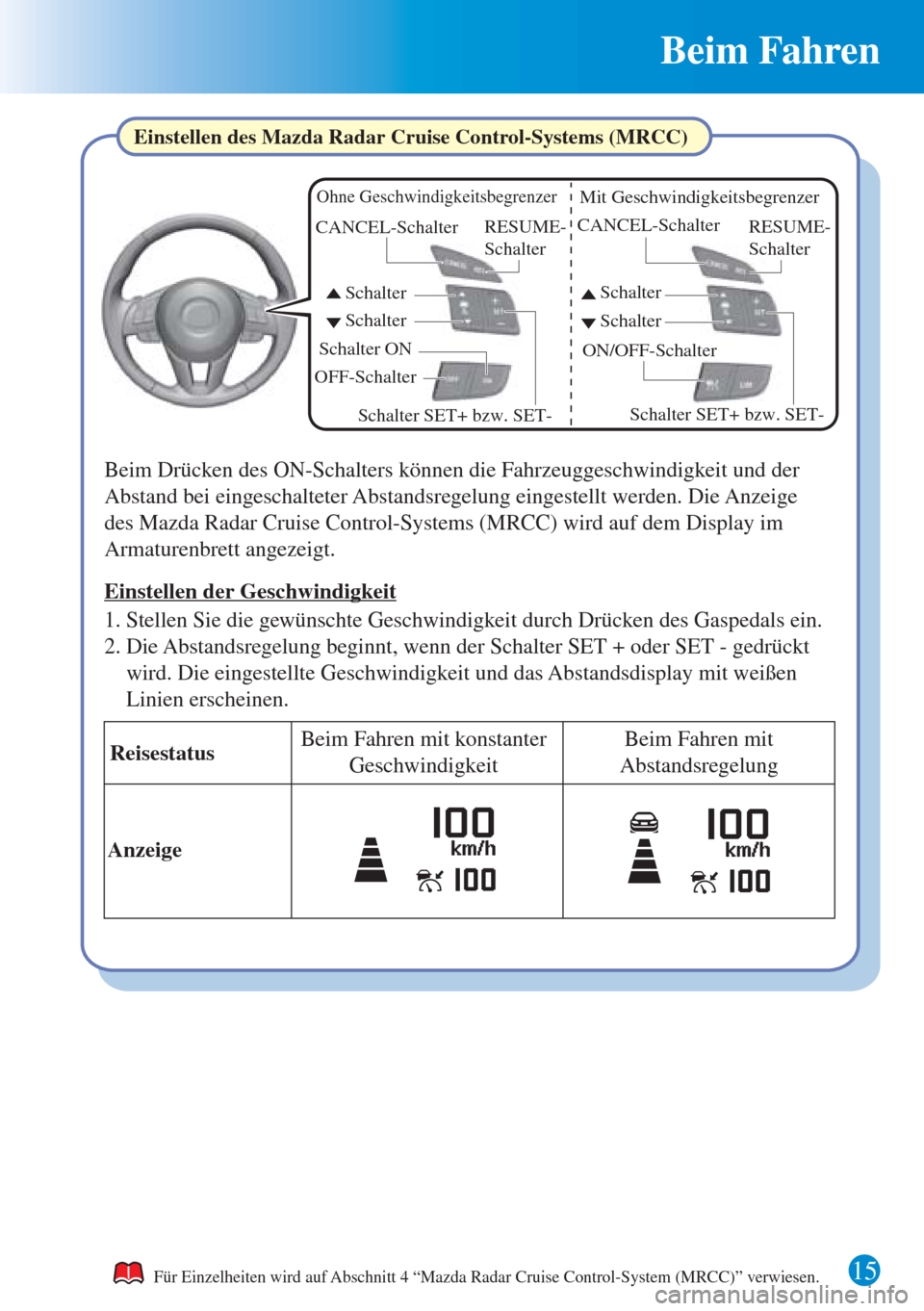

Page 16 of 27
Beim Fahren
15Für Einzelheiten wird auf Abschnitt 4 “Mazda Radar Cruise Control-System (MRCC)” verwiesen.
Einstellen des Mazda Radar Cruise Control-Systems (MRCC)
Einstellen der Geschwindigkeit
Beim Drücken des ON-Schalters können die Fahrzeuggeschwindigkeit und der
Abstand bei eingeschalteter Abstandsregelung eingestellt werden. Die Anzeige
des Mazda Radar Cruise Control-Systems (MRCC) wird auf dem Display im
Armaturenbrett angezeigt.
1. Stellen Sie die gewünschte Geschwindigkeit durch Drücken des Gaspedals ein.
2. Die Abstandsregelung beginnt, wenn der Schalter SET + oder SET - gedrückt
wird. Die eingestellte Geschwindigkeit und das Abstandsdisplay mit weißen
Linien erscheinen.
ReisestatusBeim Fahren mit konstanter
GeschwindigkeitBeim Fahren mit
Abstandsregelung
Anzeige
ON/OFF-Schalter
OFF-SchalterSchalter ON
CANCEL-SchalterCANCEL-Schalter
Schalter Schalter
Schalter Schalter
Ohne GeschwindigkeitsbegrenzerMit Geschwindigkeitsbegrenzer
Schalter SET+ bzw. SET-
Schalter SET+ bzw. SET-RESUME-
Schalter RESUME-
Schalter

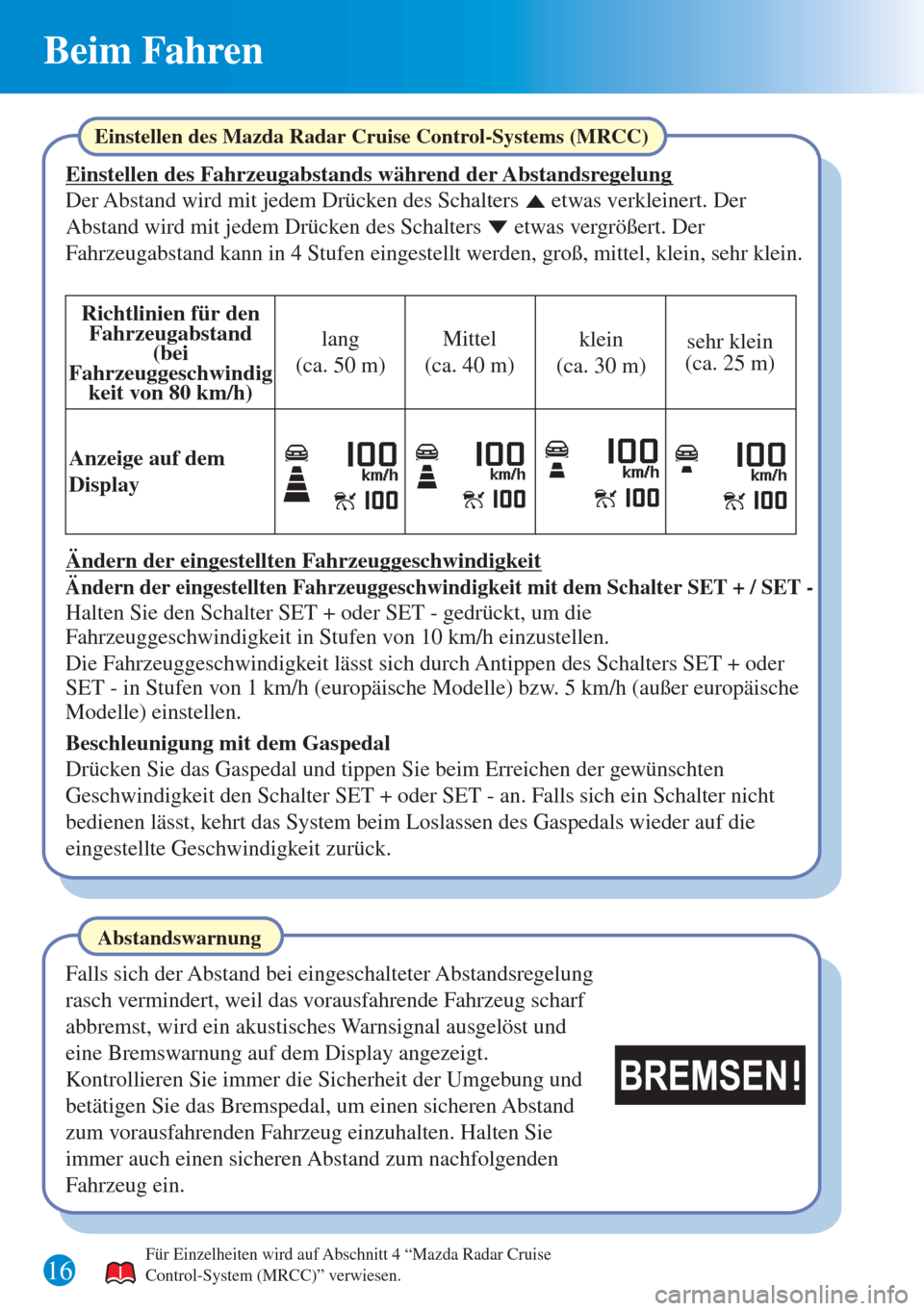

Page 17 of 27
Beim Fahren
16 16 Für Einzelheiten wird auf Abschnitt 4 “Mazda Radar Cruise
Control-System (MRCC)” verwiesen.
Einstellen des Mazda Radar Cruise Control-Systems (MRCC)
Einstellen des Fahrzeugabstands während der Abstandsregelung
Der Abstand wird mit jedem Drücken des Schalters etwas verkleinert. Der
Abstand wird mit jedem Drücken des Schalters etwas vergrößert. Der
Fahrzeugabstand kann in 4 Stufen eingestellt werden, groß, mittel, klein, sehr klein.
Richtlinien für den
Fahrzeugabstand
(bei
Fahrzeuggeschwindig
keit von 80 km/h)
Anzeige auf dem
Display
lang
(ca. 50 m)Mittel
(ca. 40 m)klein
(ca. 30 m)sehr klein
(ca. 25 m)
Ändern der eingestellten Fahrzeuggeschwindigkeit
Ändern der eingestellten Fahrzeuggeschwindigkeit mit dem Schalter SET + / SET -
Halten Sie den Schalter SET + oder SET - gedrückt, um die
Fahrzeuggeschwindigkeit in Stufen von 10 km/h einzustellen.
Die Fahrzeuggeschwindigkeit lässt sich durch Antippen des Schalters SET + oder
SET - in Stufen von 1 km/h (europäische Modelle) bzw. 5 km/h (außer europäische
Modelle) einstellen.
Beschleunigung mit dem Gaspedal
Drücken Sie das Gaspedal und tippen Sie beim Erreichen der gewünschten
Geschwindigkeit den Schalter SET + oder SET - an. Falls sich ein Schalter nicht
bedienen lässt, kehrt das System beim Loslassen des Gaspedals wieder auf die
eingestellte Geschwindigkeit zurück.
Abstandswarnung
Falls sich der Abstand bei eingeschalteter Abstandsregelung
rasch vermindert, weil das vorausfahrende Fahrzeug scharf
abbremst, wird ein akustisches Warnsignal ausgelöst und
eine Bremswarnung auf dem Display angezeigt.
Kontrollieren Sie immer die Sicherheit der Umgebung und
betätigen Sie das Bremspedal, um einen sicheren Abstand
zum vorausfahrenden Fahrzeug einzuhalten. Halten Sie
immer auch einen sicheren Abstand zum nachfolgenden
Fahrzeug ein.
Page 20 of 27
Beim Fahren
19 Für Einzelheiten wird auf Abschnitt 4 “Notbremsassistent (SBS)” verwiesen.
Notbremsassistent (SBS)
HINWEIS
Unter den folgenden Bedingungen kann der Notbremsassistent (SBS) nicht
funktionieren:
• Falls die Möglichkeit besteht, nur auf einen Teil eines Fahrzeugs aufzuprallen.
Obwohl das System durch 4-räderige Fahrzeuge aktiviert wird, kann der
Radarsensor die folgenden Gegenstände erfassen und als Hindernis betrachten,
so dass der Notbremsassistent (SBS) ausgelöst wird.
• Gegenstände auf der Straße am Beginn einer Kurve (wie Leitplanken und
Schneewehen).
Falls die Möglichkeit einer Kollision mit einem Fahrzeug
oder einem Gegenstand besteht, ertönt ein kontinuierliches
akustisches Signal und eine Warnung erscheint auf dem
Display.
Kollisionswarnung
Weitere Einzelheiten werden im betreffenden Text beschrieben.
Weitere Einzelheiten werden im betreffenden Text beschrieben.
• Das Fahrzeug wird mit der gleichen Geschwindigkeit wie das voraus-
fahrende Fahrzeug gefahren.
• Bei einer Betätigung des Bremspedals, des Lenkrads, des Wählhebels oder
eines Blinkers.
• Ein Fahrzeug erscheint auf der Gegenfahrbahn in einer Kurve.
• Beim Fahren über eine schmale Brücke, beim Fahren durch ein niedriges
Tor oder einen Tunnel, oder bei der Einfahrt in ein Untergrundparkhaus.
• Metallene Gegenstände oder vorstehende Gegenstände auf der Straße.
• Zweiräderige Fahrzeuge wie Motorräder und Fahrräder, Fußgänger, Bäume.
Page 22 of 27
Beim Fahren
21
Lichtmaschine
mit variabler
Spannung
KondensatorDC-DC-Wandler
Für Einzelheiten wird auf Abschnitt 4 “i-ELOOP” verwiesen.
Der i-ELOOP Energierückgewinnungsstatus wird auf der Audioanzeige angezeigt.
Anzeige auf dem Display
Statusanzeige
Kontrollstatus
Anzeige der aus der Bremsenergie erzeugten
Elektrizität.
Anzeige der in der wiederaufladbaren
Batterie gespeicherten Elektrizitätsmenge.
Anzeige des Status der in der
wiederaufladbaren Batterie gespeicherten
Energie und der Energie zur Versorgung
elektrischer Geräte (gesamtes Fahrzeug in
der Anzeige leuchtet).
i-ELOOP-System
VORSICHT
• Lichtmaschine mit variabler Spannung
Große Ströme fließen in den folgenden Teilen, deshalb dürfen diese nicht berührt
werden.
• DC-DC-Wandler
• Kondensator
