OPMERKING
xDe ingestelde snelheid kan worden
ingesteld door de RES schakelaar
omhoog (SET+) of omlaag (SET-) te
duwen terwijl het systeem in de
stand-bystatus verkeert.
xDe ASL wordt niet geannuleerd door
het intrappen van het rempedaal.

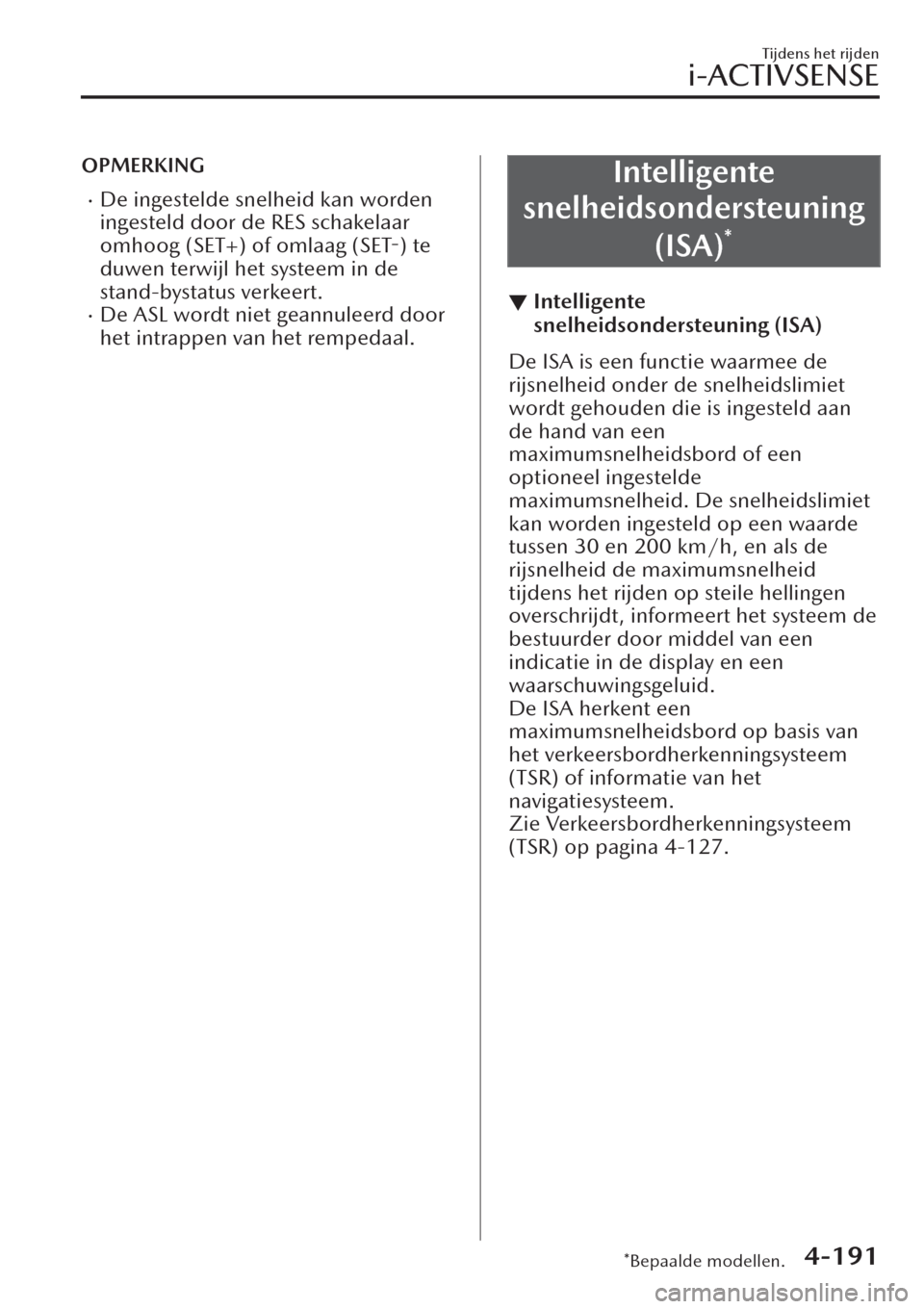

Intelligente
snelheidsondersteuning
(ISA)
*
▼Intelligente
snelheidsondersteuning (ISA)
De ISA is een functie waarmee de
rijsnelheid onder de snelheidslimiet
wordt gehouden die is ingesteld aan
de hand van een
maximumsnelheidsbord of een
optioneel ingestelde
maximumsnelheid. De snelheidslimiet
kan worden ingesteld op een waarde
tussen 30 en 200 km/h, en als de
rijsnelheid de maximumsnelheid
tijdens het rijden op steile hellingen
overschrijdt, informeert het systeem de
bestuurder door middel van een
indicatie in de display en een
waarschuwingsgeluid.
De ISA herkent een
maximumsnelheidsbord op basis van
het verkeersbordherkenningsysteem
(TSR) of informatie van het
navigatiesysteem.
Zie Verkeersbordherkenningsysteem
(TSR) op pagina 4-127.
Tijdens het rijden
i-ACTIVSENSE
*Bepaalde modellen.4-191

WAARSCHUWING
Bij het wisselen van bestuurder het
systeem altijd uitschakelen:
Als er van bestuurder wordt gewisseld
en de nieuwe bestuurder niet op de
hoogte is van de ISA functie, bestaat
de kans dat de auto niet accelereert
wanneer de bestuurder het gaspedaal
intrapt. Dit kan een ongeval
veroorzaken. Afhankelijk van de
weersomstandigheden of problemen
met verkeersborden, is het mogelijk
dat een verkeersbord niet wordt
herkend of dat een verkeersbord dat
verschilt van het werkelijke
verkeersbord wordt weergegeven.
Neem het als bestuurder altijd tot uw
verantwoordelijkheid op de werkelijke
verkeersborden te letten. Anders kan
dit een ongeluk tot gevolg hebben.
OPMERKING
De ISA werkt alleen wanneer de
(originele Mazda)
SD-kaart van het
navigatiesysteem is geplaatst.
Bovendien werkt de afstelbare
snelheidsbegrenzer (ASL) alleen
wanneer de (originele Mazda)
SD-kaart van het navigatiesysteem niet
is geplaatst. Zie Afstelbare
snelheidsbegrenzer (ASL) op pagina
4-187.

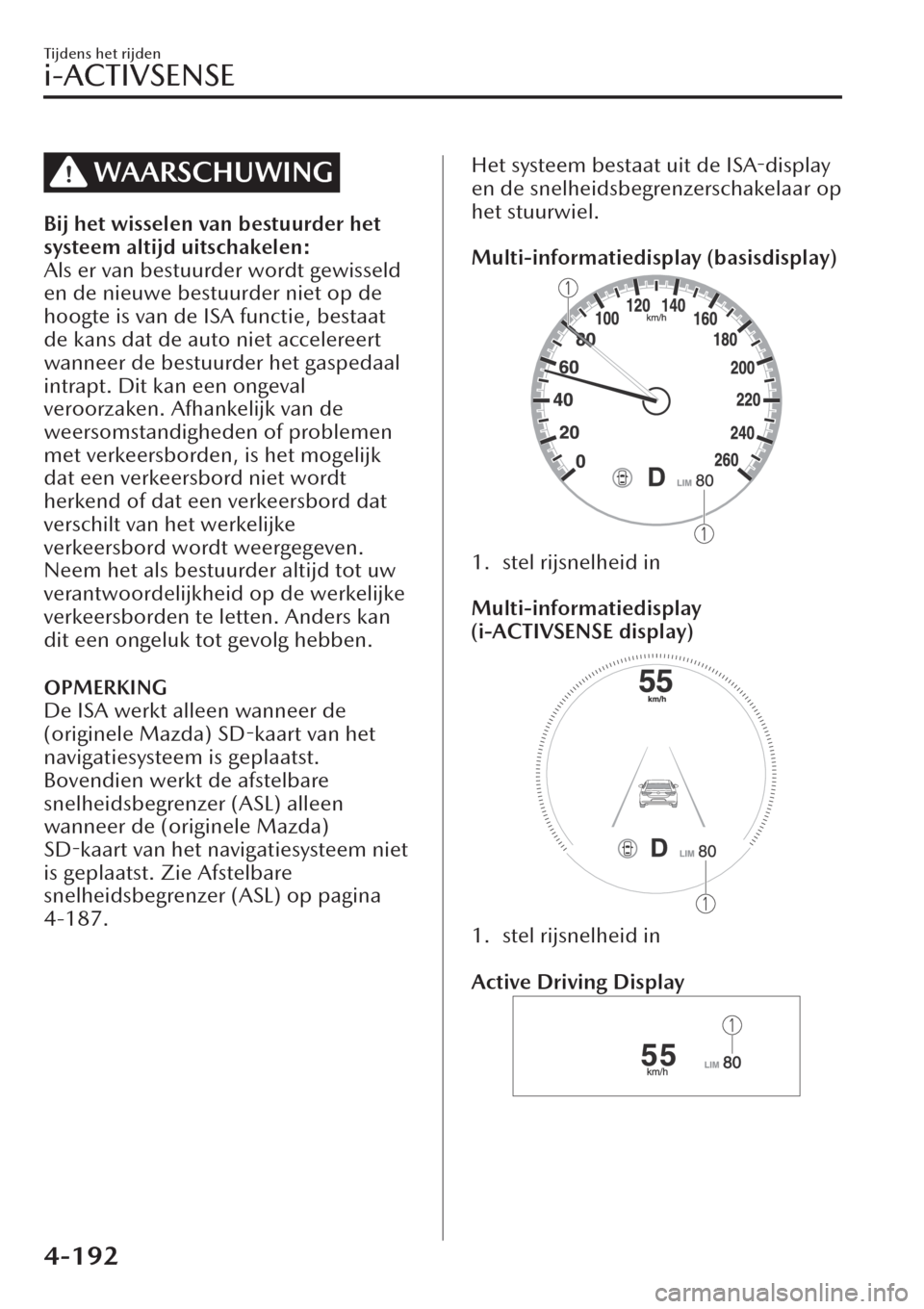

Het systeem bestaat uit de ISA-display
en de snelheidsbegrenzerschakelaar op
het stuurwiel.

Multi-informatiedisplay (basisdisplay)
1. stel rijsnelheid in

Multi-informatiedisplay
(i-ACTIVSENSE display)
1. stel rijsnelheid in

Active Driving Display
Tijdens het rijden
i-ACTIVSENSE
4-192

1. stel rijsnelheid in

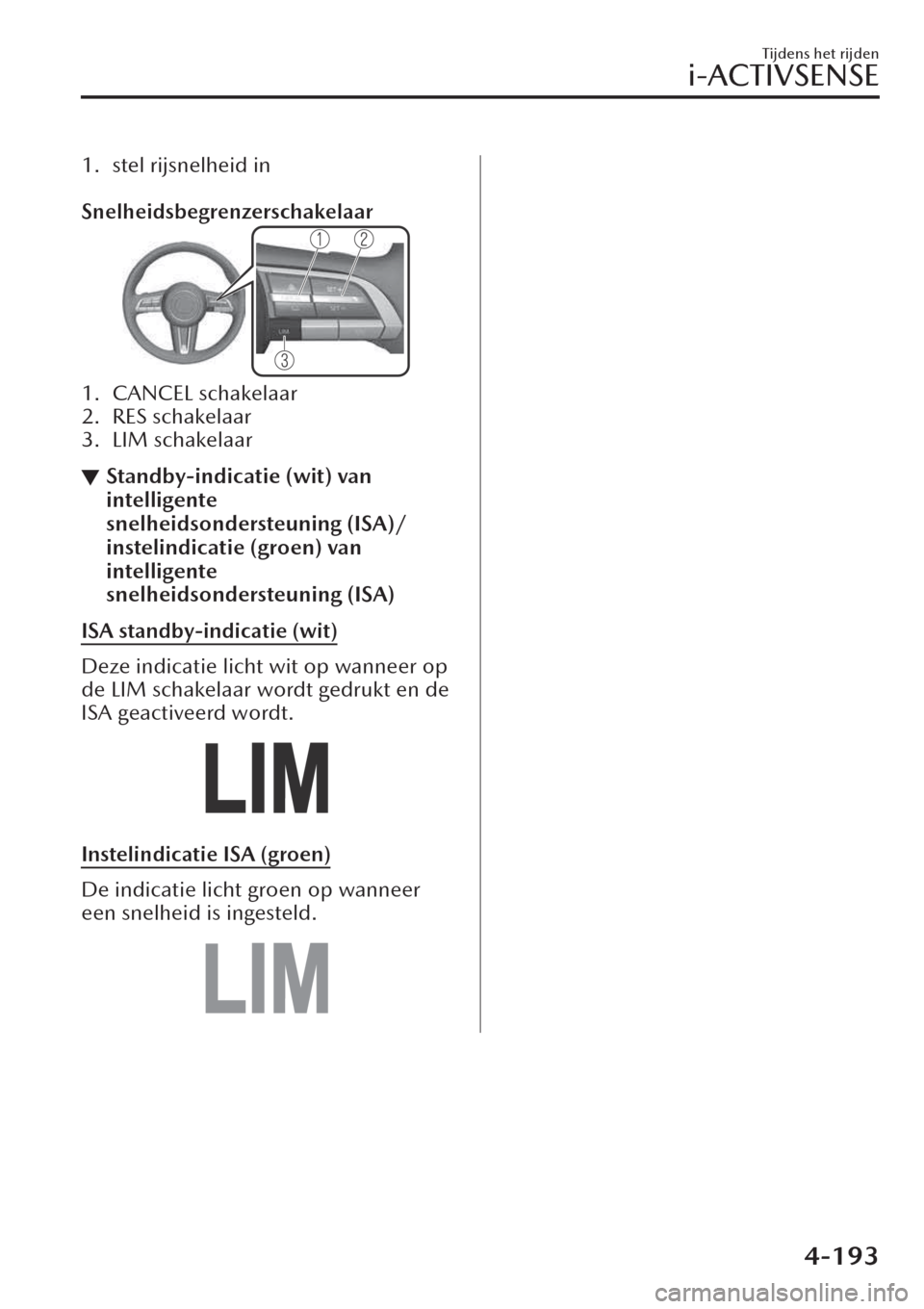

Snelheidsbegrenzerschakelaar
1. CANCEL schakelaar
2. RES schakelaar
3. LIM schakelaar
▼Standby-indicatie (wit) van
intelligente
snelheidsondersteuning (ISA)/
instelindicatie (groen) van
intelligente
snelheidsondersteuning (ISA)
ISA standby-indicatie (wit)
Deze indicatie licht wit op wanneer op
de LIM schakelaar wordt gedrukt en de
ISA geactiveerd wordt.
Instelindicatie ISA (groen)
De indicatie licht groen op wanneer
een snelheid is ingesteld.
Tijdens het rijden
i-ACTIVSENSE
4-193

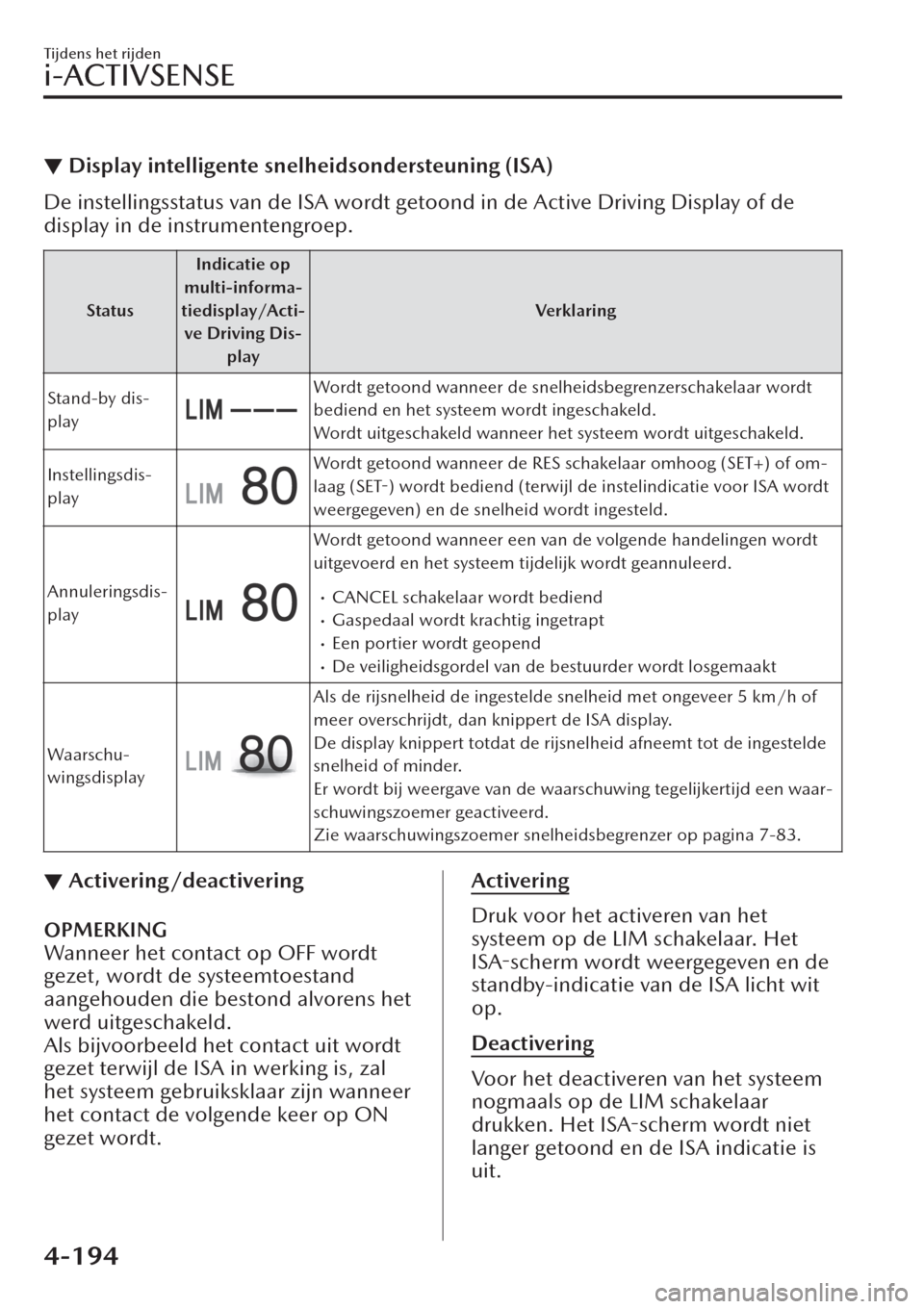

▼Display intelligente snelheidsondersteuning (ISA)
De instellingsstatus van de ISA wordt getoond in de Active Driving Display of de
display in de instrumentengroep.
StatusIndicatie op
multi-informa-
tiedisplay/Acti-
ve Driving Dis-
playVerklaring
Stand-by dis-
play
Wordt getoond wanneer de snelheidsbegrenzerschakelaar wordt
bediend en het systeem wordt ingeschakeld.
Wordt uitgeschakeld wanneer het systeem wordt uitgeschakeld.
Instellingsdis-
play
Wordt getoond wanneer de RES schakelaar omhoog (SET+) of om-
laag (SET-) wordt bediend (terwijl de instelindicatie voor ISA wordt
weergegeven) en de snelheid wordt ingesteld.
Annuleringsdis-
play
Wordt getoond wanneer een van de volgende handelingen wordt
uitgevoerd en het systeem tijdelijk wordt geannuleerd.
xCANCEL schakelaar wordt bediendxGaspedaal wordt krachtig ingetraptxEen portier wordt geopendxDe veiligheidsgordel van de bestuurder wordt losgemaakt
Waarschu-
wingsdisplay
Als de rijsnelheid de ingestelde snelheid met ongeveer 5 km/h of
meer overschrijdt, dan knippert de ISA display.
De display knippert totdat de rijsnelheid afneemt tot de ingestelde
snelheid of minder.
Er wordt bij weergave van de waarschuwing tegelijkertijd een waar-
schuwingszoemer geactiveerd.
Zie waarschuwingszoemer snelheidsbegrenzer op pagina 7-83.
▼Activering/deactivering
OPMERKING
Wanneer het contact op OFF wordt
gezet, wordt de systeemtoestand
aangehouden die bestond alvorens het
werd uitgeschakeld.
Als bijvoorbeeld het contact uit wordt
gezet terwijl de ISA in werking is, zal
het systeem gebruiksklaar zijn wanneer
het contact de volgende keer op ON
gezet wordt.
Activering
Druk voor het activeren van het
systeem op de LIM schakelaar. Het
ISA-scherm wordt weergegeven en de
standby-indicatie van de ISA licht wit
op.
Deactivering
Voor het deactiveren van het systeem
nogmaals op de LIM schakelaar
drukken. Het
ISA-scherm wordt niet
langer getoond en de ISA indicatie is
uit.
Tijdens het rijden
i-ACTIVSENSE
4-194

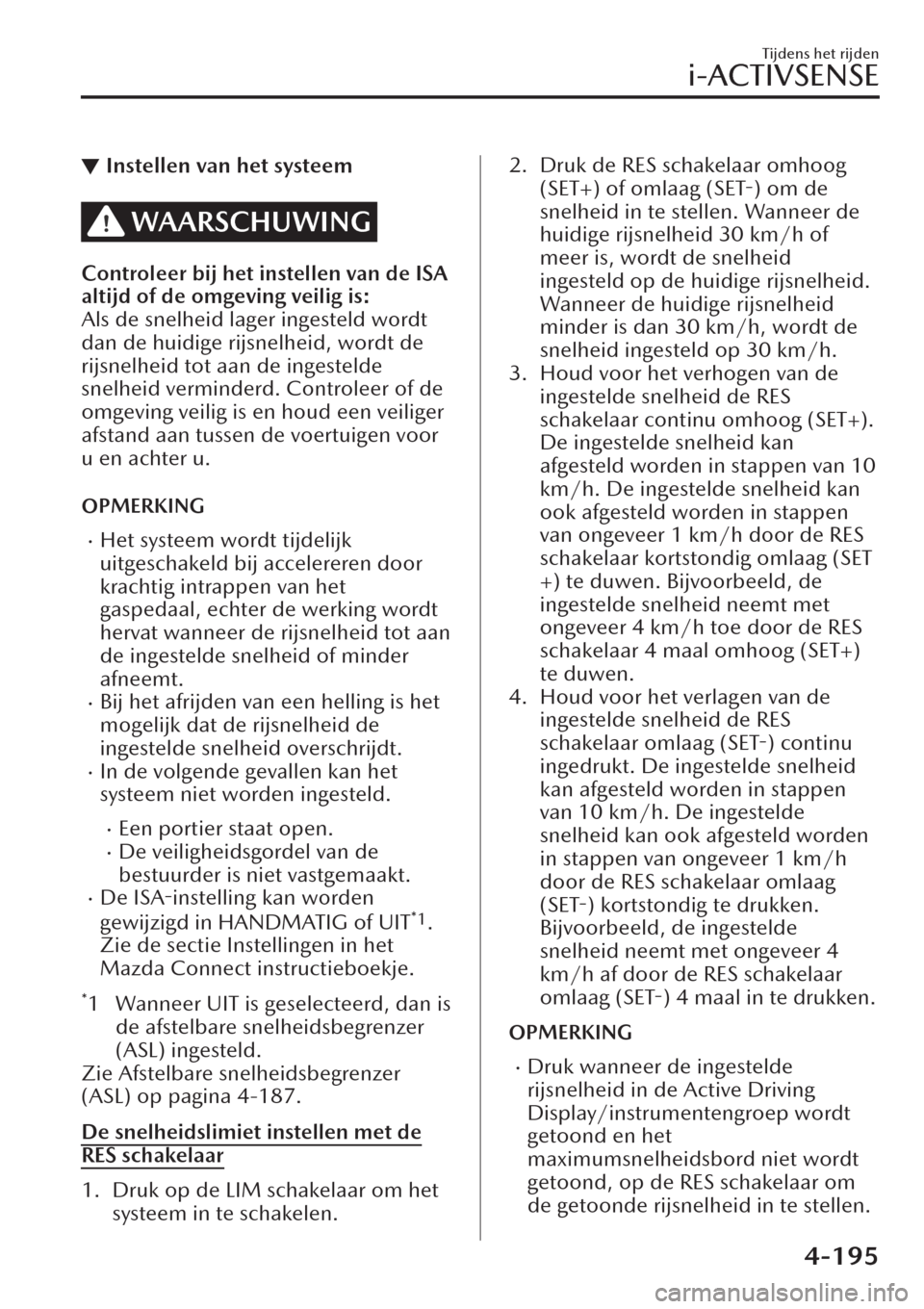

▼Instellen van het systeem
WAARSCHUWING
Controleer bij het instellen van de ISA
altijd of de omgeving veilig is:
Als de snelheid lager ingesteld wordt
dan de huidige rijsnelheid, wordt de
rijsnelheid tot aan de ingestelde
snelheid verminderd. Controleer of de
omgeving veilig is en houd een veiliger
afstand aan tussen de voertuigen voor
u en achter u.
OPMERKING
xHet systeem wordt tijdelijk
uitgeschakeld bij accelereren door
krachtig intrappen van het
gaspedaal, echter de werking wordt
hervat wanneer de rijsnelheid tot aan
de ingestelde snelheid of minder
afneemt.
xBij het afrijden van een helling is het
mogelijk dat de rijsnelheid de
ingestelde snelheid overschrijdt.
xIn de volgende gevallen kan het
systeem niet worden ingesteld.
xEen portier staat open.xDe veiligheidsgordel van de
bestuurder is niet vastgemaakt.
xDe ISA-instelling kan worden
gewijzigd in HANDMATIG of UIT*1.
Zie de sectie Instellingen in het
Mazda Connect instructieboekje.
*1 Wanneer UIT is geselecteerd, dan is
de afstelbare snelheidsbegrenzer
(ASL) ingesteld.
Zie Afstelbare snelheidsbegrenzer
(ASL) op pagina 4-187.
De snelheidslimiet instellen met de
RES schakelaar
1. Druk op de LIM schakelaar om het
systeem in te schakelen.
2. Druk de RES schakelaar omhoog
(SET+) of omlaag (SET-) om de
snelheid in te stellen. Wanneer de
huidige rijsnelheid 30 km/h of
meer is, wordt de snelheid
ingesteld op de huidige rijsnelheid.
Wanneer de huidige rijsnelheid
minder is dan 30 km/h, wordt de
snelheid ingesteld op 30 km/h.
3. Houd voor het verhogen van de
ingestelde snelheid de RES
schakelaar continu omhoog (SET+).
De ingestelde snelheid kan
afgesteld worden in stappen van 10
km/h. De ingestelde snelheid kan
ook afgesteld worden in stappen
van ongeveer 1 km/h door de RES
schakelaar kortstondig omlaag (SET
+) te duwen. Bijvoorbeeld, de
ingestelde snelheid neemt met
ongeveer 4 km/h toe door de RES
schakelaar 4 maal omhoog (SET+)
te duwen.
4. Houd voor het verlagen van de
ingestelde snelheid de RES
schakelaar omlaag (SET-) continu
ingedrukt. De ingestelde snelheid
kan afgesteld worden in stappen
van 10 km/h. De ingestelde
snelheid kan ook afgesteld worden
in stappen van ongeveer 1 km/h
door de RES schakelaar omlaag
(SET-) kortstondig te drukken.
Bijvoorbeeld, de ingestelde
snelheid neemt met ongeveer 4
km/h af door de RES schakelaar
omlaag (SET-) 4 maal in te drukken.
OPMERKING
xDruk wanneer de ingestelde
rijsnelheid in de Active Driving
Display/instrumentengroep wordt
getoond en het
maximumsnelheidsbord niet wordt
getoond, op de RES schakelaar om
de getoonde rijsnelheid in te stellen.
Tijdens het rijden
i-ACTIVSENSE
4-195

Handmatig instellen van de
rijsnelheid aan de hand van een
maximumsnelheidsbord
1. Druk op de LIM schakelaar om het
systeem in te schakelen.
2. Druk op de RES schakelaar terwijl
de instellingsindicatie voor ISA
instelindicatie wordt weergegeven
op de Active Driving Display/
instrumentengroep om de
maximale rijsnelheid in te stellen
op de snelheid van het
weergegeven
maximumsnelheidsbord.
1. Instellingsindicatie
maximumsnelheidsbord
OPMERKING
xDe maximumsnelheid kan niet
worden ingesteld op basis van het
maximumsnelheidsbord wanneer de
indicatie maximumsnelheidsbord
grijs wordt weergegeven.
Instelling bereik te hoge snelheid
Het snelheidsbereik dat de ingestelde
snelheid kan overschrijden kan worden
gewijzigd.
Zie de sectie Instellingen in het Mazda
Connect instructieboekje.
x+ 0: De rijsnelheid wordt beperkt tot
de ingestelde snelheid.
x+ 5: Als de rijsnelheid de ingestelde
snelheid met 5 km/h overschrijdt,
wordt de rijsnelheid beperkt.
x+ 10: Als de rijsnelheid de ingestelde
snelheid met 10 km/h overschrijdt,
wordt de rijsnelheid beperkt.
▼Tijdelijk annuleren van het
systeem
Het systeem wordt tijdelijk
geannuleerd (stand-bystatus) wanneer
een van de volgende handelingen
wordt uitgevoerd terwijl de ISA
getoond wordt.
xCANCEL schakelaar wordt ingedruktxGaspedaal wordt krachtig ingetraptxEen portier wordt geopendxDe veiligheidsgordel van de
bestuurder wordt losgemaakt
OPMERKING
xDe ingestelde snelheid kan worden
ingesteld door de RES schakelaar
omhoog (SET+) of omlaag (SET-) te
duwen terwijl het systeem in de
stand-bystatus verkeert.
xDe ISA wordt niet geannuleerd door
het intrappen van het rempedaal.
Tijdens het rijden
i-ACTIVSENSE
4-196

Smart Brake Support
(SBS)
*
▼Smart Brake Support (SBS)
De SBS waarschuwt de bestuurder
voor een mogelijke botsing door
middel van de
waarschuwingsindicaties in de display
en een waarschuwingsgeluid als de
voorste radarsensor en de
vooruitrijcamera (FSC) bepalen dat er
kans is op een botsing met een
voorliggend voertuig , voetganger of
fiets. Als verder een botsing
onvermijdelijk is, wordt de
automatische remregeling uitgevoerd
om schade in het geval van een botsing
te verminderen. Wanneer de
bestuurder het rempedaal intrapt,
worden de remmen als extra hulp hard
en snel aangetrokken.
(Modellen met Driver Monitoring
(DM))
Wanneer de SBS aan de hand van de
Driver Monitoring-camera bepaalt dat
de bestuurder niet op de weg let en ze
tevens oordeelt dat het risico van een
botsing met een obstakel aanwezig is,
dan activeert het SBS de
botsingwaarschuwing sneller dan
normaal.
WAARSCHUWING
Vertrouw niet blindelings op het SBS
systeem:
De SBS is enkel bestemd om in het
geval van een botsing schade te
verminderen.
De mogelijkheid voor het bespeuren
van obstakels is beperkt afhankelijk van
de obstakels, weersomstandigheden of
verkeerssituaties. Wanneer u overmatig
op het systeem vertrouwt en daardoor
het gaspedaal of rempedaal per
ongeluk intrapt, kan dit een ongeluk
veroorzaken.
OPGELET
Schakel in de volgende gevallen het
systeem uit om onverwachte effecten
te voorkomen.
¾De auto wordt gesleept of sleept een
ander voertuig.
¾De auto staat op een rollenbank.
¾Bij het rijden op slechte wegen of op
plaatsen met dicht gras of
off-road.
Zie de volgende pagina voor hoe u
het systeem kunt uitschakelen.
Zie “Stopzetten van de werking van
het Smart Brake Support (SBS)
remhulpsysteem” op pagina 4-199.
Bedieningsvoorwaarden
De SBS functioneert wanneer aan alle
onderstaande voorwaarden is voldaan.
xHet contact wordt op ON gezet.xDe SBS is ingeschakeld.xDe i-ACTIVSENSE
waarschuwingsindicatie/het
waarschuwingslampje is niet aan.
x(Object is voorliggend voertuig)
De rijsnelheid is ongeveer 4 km/h of
hoger.
x(Object is een voetganger of fiets)
De rijsnelheid ligt tussen ongeveer
10 en 80 km/h.
xDe DSC werkt niet.
OPMERKING
xHet is mogelijk dat de SBS onder de
volgende omstandigheden niet
werkt.
Tijdens het rijden
i-ACTIVSENSE
*Bepaalde modellen.4-197

xAls er de kans bestaat van het
botsen tegen enkel een deel van
het voorliggende voertuig of
obstakel.
xU rijdt met dezelfde snelheid als
het voorliggende voertuig.
xWanneer de bestuurder
doelbewust
bestuurdershandelingen uitvoert
(bedienen gaspedaal, bedienen
stuurwiel).
xHet gaspedaal wordt abrupt
ingetrapt.
xHet rempedaal wordt ingetrapt.xHet stuurwiel wordt gedraaid.xDe keuzehendel wordt verzet.xDe richtingaanwijzerhendel wordt
bediend.
xWanneer waarschuwingen en
berichten, zoals die voor een vuile
voorruit, verband houdend met de
vooruitrijcamera (FSC) of voorste
radarsensor op de
multi-informatiedisplay worden
getoond.
xDe SBS kan onder de volgende
omstandigheden worden
geactiveerd.
xWanneer er een object op de weg
is bij de ingang van een bocht
(zoals vangrails en sneeuwbanken).
xPasseren van een naderend
voertuig bij het maken van een
bocht.
xBij het oversteken van een smalle
brug en het rijden door lage of
smalle poorten, autowasinstallaties
of tunnels.
xBij het rijden door een tolhek.xBij het inrijden van een
ondergrondse parkeergarage.
xWanneer er zich een metalen
voorwerp, hobbel of uitstekend
object op de weg bevindt.
xAls u plotseling dicht bij een
voorliggend voertuig komt.
xEr is een dier, muur of boom.xStelt de bestuurder met een
waarschuwingsindicatie op de
multi-informatiedisplay en de Active
Driving Display (modellen met
Active Driving Display) terwijl het
systeem in werking is.
xWanneer een storing wordt
gedetecteerd of het systeem de
functie tijdelijk stopt vanwege
vervuilde sensoren (zoals een
radarsensor of vooruitrijcamera
(FSC)), dan gaat de i-ACTIVSENSE
waarschuwingsindicatie/het
waarschuwingslampje branden en
wordt er een melding op de
multi-informatiedisplay getoond.
xBij een handgeschakelde auto stopt
de motor wanneer het
koppelingspedaal niet wordt
ingetrapt en de auto door het SBS tot
stilstand wordt gebracht.
xAls de auto door de remwerking van
het SBS tot stilstand is gebracht en
het rempedaal niet wordt ingetrapt,
wordt de SBS rem automatisch
vrijgezet na ongeveer 2 seconden.
▼Waarschuwing voor botsing
Wanneer er een kans bestaat op een
botsing met een voorliggend voertuig,
is onafgebroken het
botsingswaarschuwingsgeluid
hoorbaar en wordt een waarschuwing
getoond op de multi-informatiedisplay
en de Active Driving Display.
Tijdens het rijden
i-ACTIVSENSE
4-198

Multi-informatiedisplay
1. De melding “REM!” wordt
weergegeven

Active Driving Display
1. De melding “REM!” wordt
weergegeven
OPMERKING
xWanneer de geavanceerde SBS rem
of remhulp (SBS remhulpsysteem) in
werking is, wordt met tussenpozen
het botsingswaarschuwingsgeluid
geactiveerd.
xDe werkingsafstand en het volume
van de botsingwaarschuwing kan
veranderd worden.
Zie de sectie Instellingen in het
Mazda Connect instructieboekje.
▼Stopzetten van de werking van het
Smart Brake Support (SBS)
remhulpsysteem
De SBS kan buiten werking worden
gesteld.
Zie de sectie Instellingen in het Mazda
Connect instructieboekje.
Wanneer de SBS wordt geannuleerd,
gaat het SBS OFF indicatielampje
branden.
OPMERKING
Wanneer het contact uit wordt gezet
terwijl de SBS is geannuleerd, wordt de
SBS de volgende keer dat het contact
op ON wordt gezet, automatisch
ingeschakeld.
Tijdens het rijden
i-ACTIVSENSE
4-199

Smart Brake Support
[Rear] (SBS-R)
*
▼Smart Brake Support [Rear]
(SBS-R)
De SBS-R is een systeem dat bestemd
is om schade in het geval van een
botsing te beperken door het in
werking stellen van de rembesturing
(SBS rem) wanneer de sensoren van
het systeem een hindernis aan de
achterzijde van het voertuig bespeuren
bij een rijsnelheid tussen ongeveer 2
tot 8 km/h en het systeem bepaalt dat
een botsing niet te vermijden is.
WAARSCHUWING
Vertrouw niet blindelings op het
SBS-R systeem:
¾Het SBS-R systeem is enkel bestemd
om in het geval van een botsing
schade te verminderen. Wanneer u
overmatig op het systeem vertrouwt
en daardoor het gaspedaal of
rempedaal per ongeluk intrapt, kan
dit een ongeluk veroorzaken.
¾Neem voor de juiste werking van de
SBS-R de volgende
voorzorgsmaatregelen in acht.
¾Breng geen stickers aan op een
achterste ultrasonische sensor en
achtercamera. Anders bestaat de
kans dat de achterste ultrasonische
sensor en achtercamera voertuigen
of obstakels niet kan bespeuren,
hetgeen ongelukken kan
veroorzaken.
¾Demonteer een achterste
ultrasonische sensor en
achtercamera niet.
¾Als er barsten of beschadiging als
gevolg van bijvoorbeeld steenslag
in de buurt van een achterste
ultrasonische sensor en
achtercamera zichtbaar zijn,
onmiddellijk met het gebruik van
het SBS-R systeem stoppen en uw
auto door een deskundige
reparateur (bij voorkeur een
officiële Mazda-reparateur) laten
inspecteren. Als u met barsten of
krassen in de buurt van een
ultrasonische sensor met de auto
blijft doorrijden, bestaat de kans
dat het systeem abusievelijk in
werking treedt en een ongeluk
veroorzaakt wordt.
Zie “Stopzetten van de werking
van het Smart Brake Support [Rear]
(SBS-R) remhulpsysteem” op
pagina 4-203.
¾Raadpleeg een deskundige
reparateur (bij voorkeur een
officiële Mazda-reparateur) voor
het vervangen van de
achterbumper.
Geen wijzigingen aan de vering
aanbrengen:
Als de hoogte van de auto of de
overhelling gewijzigd wordt, bestaat
de kans dat het SBS-R systeem niet
juist functioneert omdat deze
obstakels niet correct kan bespeuren.
Tijdens het rijden
i-ACTIVSENSE
4-200*Bepaalde modellen.
