ヒューズ切れ､ 電球切れのとき
ヒューズの受け持つ装置
室内ヒューズボックス
位置表示容量保護装置
1P.SEAT.D30.A運転席パワーシート.グレード / 仕様別装備
2P.WINDOW330.A―
3R.OUTLET315.A―
4P.WINDOW225.Aパワーウインドー
5SRS2/ESCL15.Aエアバッグシステム､ ステアリングロック
6D.LOCK25.Aパワードアロック
7SEAT.WARM20.Aシートヒーター.グレード / 仕様別装備
8SUNROOF10.Aサンルーフ.グレード / 仕様別装備
Kサ.indb 2912013/09/02 13:35:01
4. お手入れのしかた

292
4. お手入れのしかた
ヒューズ切れ､ 電球切れのとき
位置表示容量保護装置
9F.OUTLET15.A電源ソケット
10MIRROR7.5.A電動ミラー
11R.OUTLET115.A電源ソケット
12―――
13―――
14―――
15―――
16―――
17M.DEF7.5.Aミラーデフォッガー.(曇り取り)
18―――
19―――
20AT.IND7.5.Aオートマチックトランスミッションインジケーター
21P.SEAT.P30.A助手席パワーシート
Kサ.indb 2922013/09/02 13:35:01

293
エンジンルーム内 ヒューズボックス
位置表示容量保護装置
1ADD.FAN.GE30.Aクーリングファン.グレード / 仕様別装備
2IG230.A各種電源
3INJECTOR30.Aエンジンコントロールシステム.グレード / 仕様別装備
4FAN.DE40.Aクーリングファン.グレード / 仕様別装備
5P.WINDOW130.Aパワーウインドー
6―――
7ADD.FAN.DE40.Aクーリングファン.グレード / 仕様別装備
8EVVT20.Aエンジンコントロールシステム.グレード / 仕様別装備
9DEFOG40.Aリヤウインドーデフォッガー.(曇り取り)
Kサ.indb 2932013/09/02 13:35:01

294
4. お手入れのしかた
ヒューズ切れ､ 電球切れのとき
位置表示容量保護装置
10DCDC.DE40.A各種電源.グレード / 仕様別装備
11FAN.GE30.Aクーリングファン.グレード / 仕様別装備
12―――
13―――
14―――
15ENG.MAIN40.Aエンジンコントロールシステム
16ABS/DSC.M50.AABS､DSC
17CABIN.+B50.A各種電源
18WIPER20.Aフロントワイパー /ウォッシャー
19HEATER40.A空調
20DCDC.REG30.A―
21ENGINE.IG17.5.Aエンジンコントロールシステム
22C/U.IG115.A各種電源
23H/L.LOW.L
HID.L15.Aヘッドランプ.左*1､ ヘッドランプ.左.( ロービーム)*2
24H/L.LOW.R15.Aヘッドランプ.右.( ロービーム)*2
25ENGINE315.Aエンジンコントロールシステム
26ENGINE215.Aエンジンコントロールシステム
27ENGINE115.Aエンジンコントロールシステム
28AT15.Aトランスアクスルコントロールシステム
29H/CLEAN20.A―
30A/C7.5.A空調
Kサ.indb 2942013/09/02 13:35:01

295
位置表示容量保護装置
31AT.PUMP15.Aトランスアクスルコントロールシステム
32STOP10.A制動灯
33R.WIPER15.Aリヤワイパー
34H/L.HI20.Aヘッドランプ.(ハイビーム)*2
35HID.R15.Aヘッドランプ.右*1
36FOG15.Aフォグランプ.グレード / 仕様別装備
37ENG.+B7.5.Aエンジンコントロールシステム
38AUDIO27.5.Aオーディオ
39GLOW.SIG5.Aエンジンコントロールシステム.グレード / 仕様別装備
40METER27.5.Aメーター
41METER110.Aメーター
42SRS17.5.Aエアバッグシステム
43BOSE25.Aオーディオ.(Bose®サウンドシステム装備車 )
44AUDIO115.Aオーディオ
45ABS/DSC.S30.AABS､DSC
46FUEL.PUMP15.Aフューエルポンプ.グレード / 仕様別装備
47FUEL.WARM25.Aフューエルウォーマー.グレード / 仕様別装備
48TAIL15.A尾灯､ 番号灯､ 車幅灯
49―――
50HAZARD25.A方向指示灯 /非常点滅灯
51DRL15.A―
Kサ.indb 2952013/09/02 13:35:01

296
4. お手入れのしかた
ヒューズ切れ､ 電球切れのとき
位置表示容量保護装置
52R.OUTLET215.A電源ソケット
53HORN15.Aホーン
54ROOM15.Aルームランプ
*1.ディスチャージヘッドランプ装備車
*2.ハロゲンヘッドランプ装備車

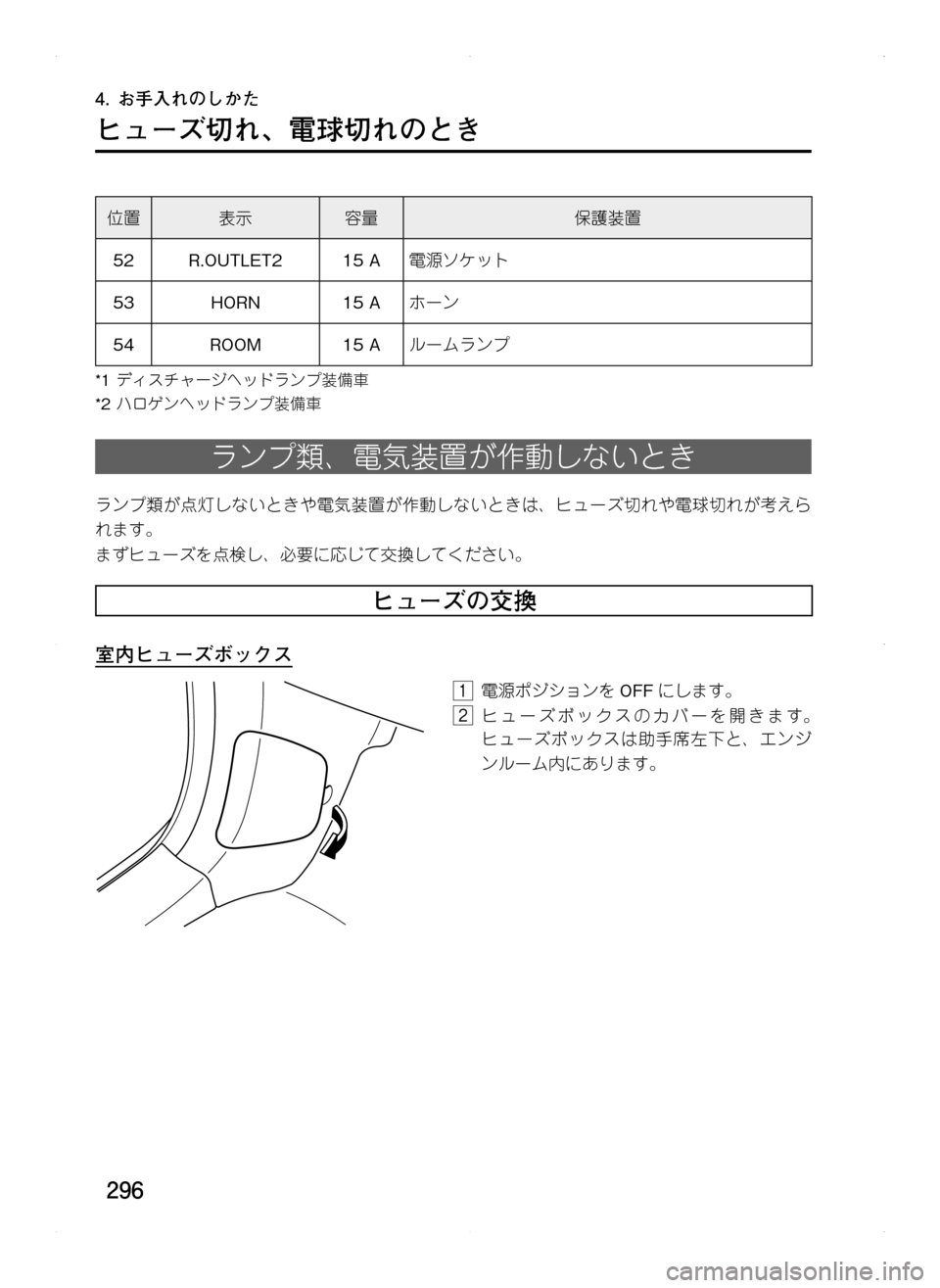

ランプ類､ 電気装置が作動しないとき
ランプ類が点灯しないときや電気装置が作動しないときは､ ヒューズ切れや電球切れが考えら
れます。
まずヒューズを点検し､ 必要に応じて交換してください。
ヒューズの交換

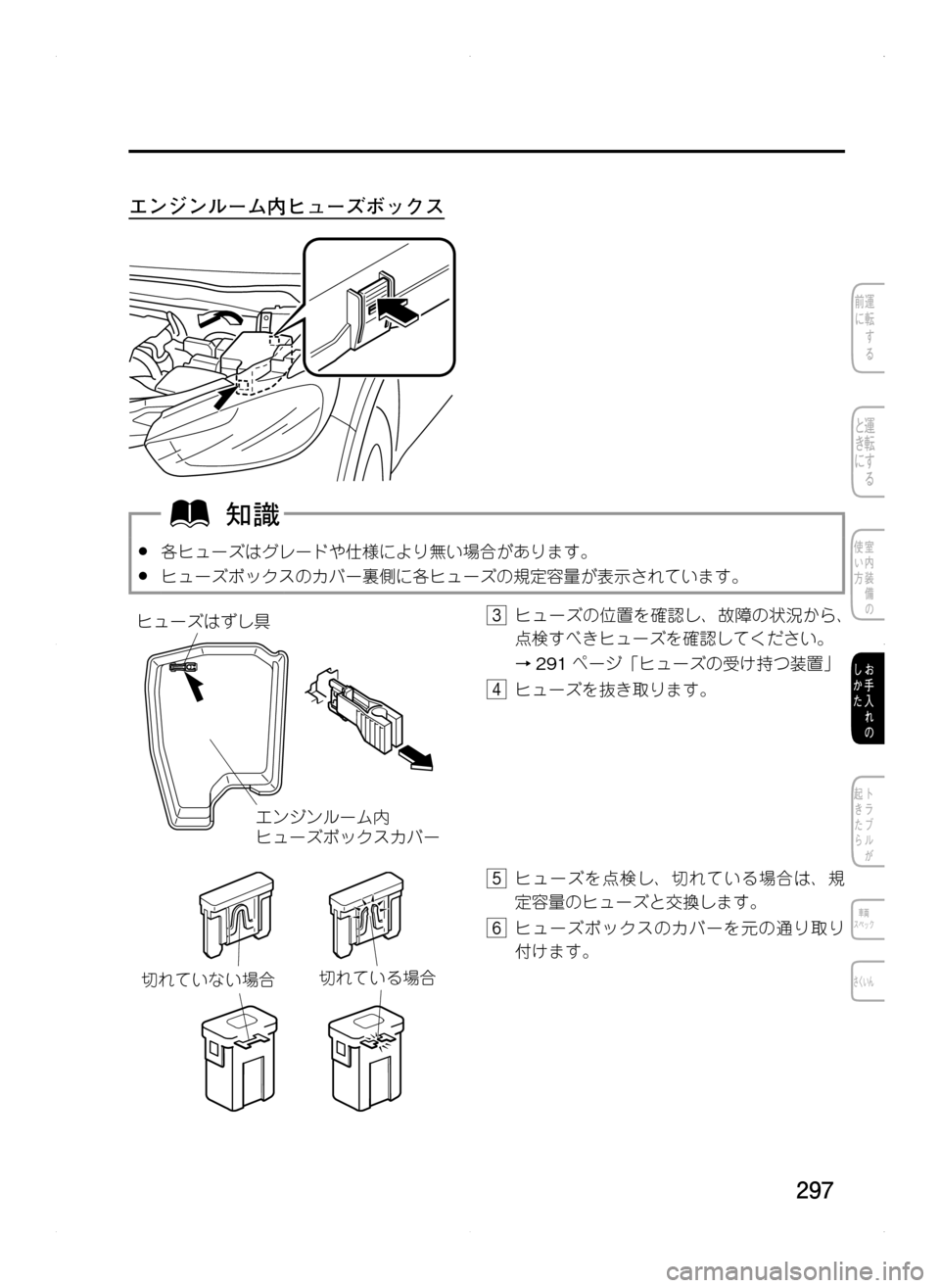

室内ヒューズボックス
1.電源ポジションを OFFにします。
2.ヒューズボックスのカバーを開きます。
ヒューズボックスは助手席左下と､ エンジ
ンルーム内にあります。
Kサ.indb 2962013/09/02 13:35:01

297
エンジンルーム内ヒューズボックス
.●各ヒューズはグレードや仕様により無い場合があります。
.●ヒューズボックスのカバー裏側に各ヒューズの規定容量が表示されています。
¤ï´ïç”Üºyyy
Îᔶؿ«µ§Ì”
Îᔶxc`é
3.
ヒューズの位置を確認し､ 故障の状況から､
点検すべきヒューズを確認してください。
. →291ページ「ヒューズの受け持つ装置」
4.ヒューズを抜き取ります。

~•oMsM Ôù
~•oM” Ôù
5.
ヒューズを点検し､ 切れている場合は､ 規
定容量のヒューズと交換します。
6.ヒューズボックスのカバーを元の通り取り
付けます。
Kサ.indb 2972013/09/02 13:35:02

298
4. お手入れのしかた
ヒューズ切れ､ 電球切れのとき
規定容量を超えるヒューズを使用したり､ ヒューズの代わりに針金や銀
紙などを使用しない。
配線などが過熱し､ 焼損して火災になるおそれがあります。
必ずマツダ純正品または同等品を使用してください。
ヒューズを交換してもすぐ切れる場合は､ マツダ販売店で点検を受けてください。

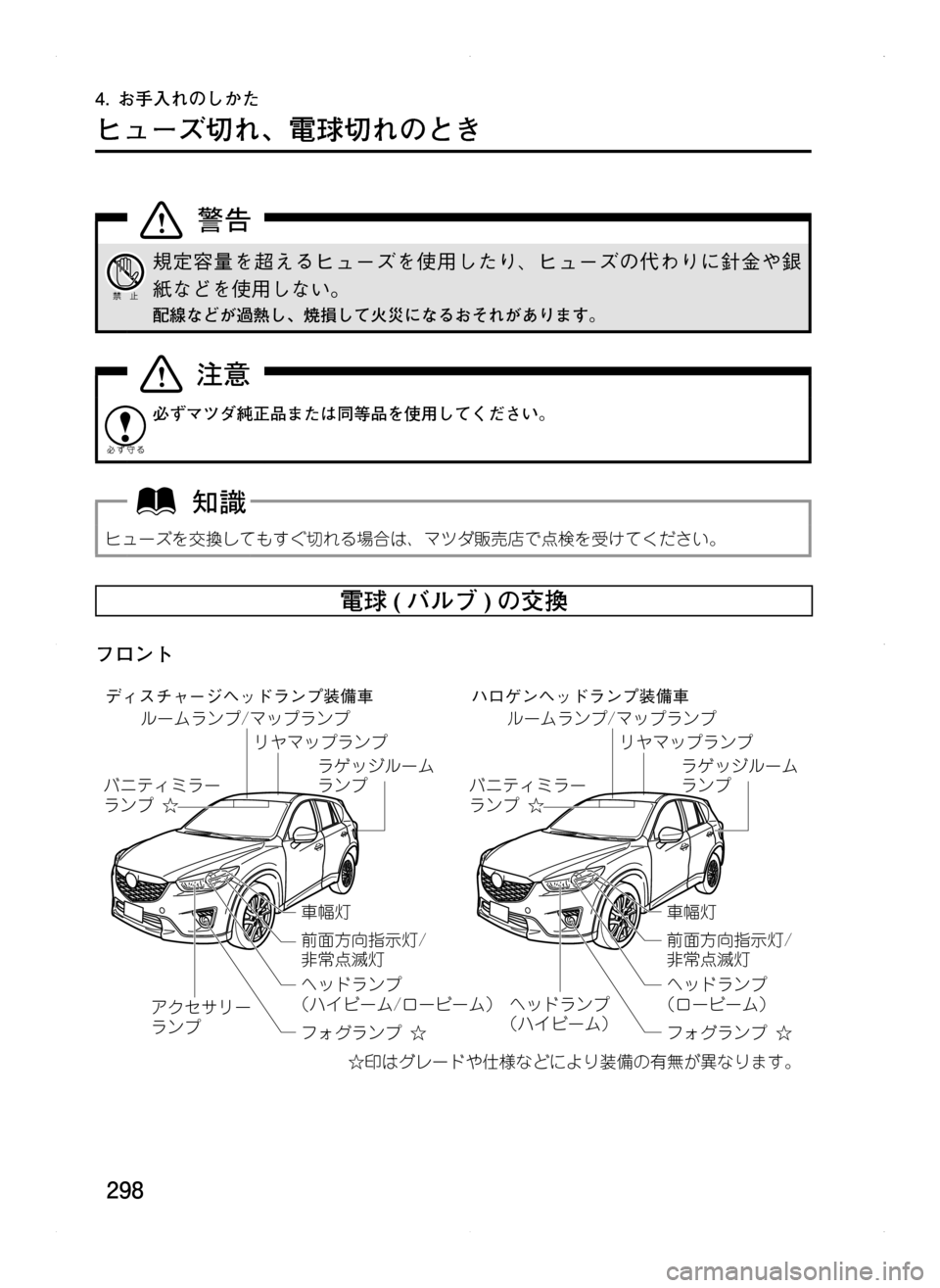

電球 ( バルブ ) の交換
フロント
Ñ¥¬åïÓçÑ
ÌÇŸÛå”ç
åïÓçÑ
Ô¿ÅåïÓyyyyyy
ïË Ï”Üöé”Ï”Üð
²ØM²¦Ônö
‡ ×:Ón
ç”ÜåïÓöÚ¿ÓåïÓ
æàÚ¿ÓåïÓ
Ëé®ïÔ¿ÅåïÓ
÷
‹

ïn
ßµ½ß”´Ô¿ÅåïÓ
÷
‹
ž«·±æ”
åïÓ
Ñ¥¬åïÓçÑ
ÌÇŸÛå”ç
åïÓçÑ
宿´ç”Ü
åïÓ
Ô¿ÅåïÓy
ïé”Ï”Üð
Ô¿ÅåïÓy
ïË Ï”Üð
²ØM²¦Ônö
‡ ×:Ón
ç”ÜåïÓöÚ¿ÓåïÓ
æàÚ¿ÓåïÓ

ïn
宿´ç”Ü
åïÓ
ѹx¬è”Å
Kサ.indb 2982013/09/02 13:35:02

299

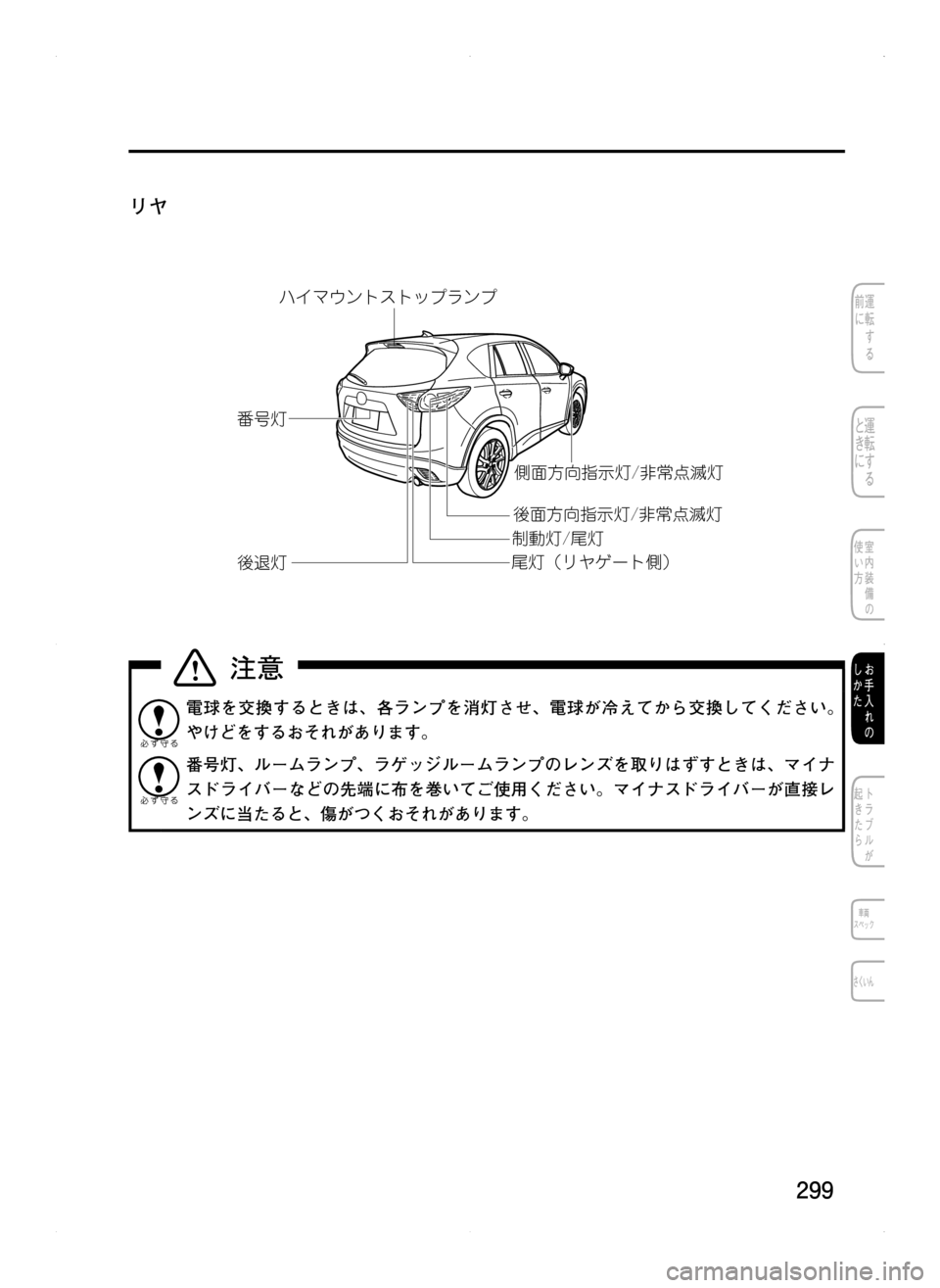

リヤ
jøn
™@n
Œn¢æஔģ™ØM²¦Ônö
‡ ×:Ón
ØM²¦Ônö
‡ ×:Ón

Mˆnö
Œn
Ë Ú¢ïĵĿÓåïÓç
電球を交換するときは､ 各ランプを消灯させ､ 電球が冷えてから交換してください。
やけどをするおそれがあります。
番号灯､ ルームランプ､ ラゲッジルームランプのレンズを取りはずすときは､ マイナ
スドライバーなどの先端に布を巻いてご使用ください。マイナスドライバーが直接レ
ンズに当たると､ 傷がつくおそれがあります。
Kサ.indb 2992013/09/02 13:35:02

300
4. お手入れのしかた
ヒューズ切れ､ 電球切れのとき
.●ハロゲン球の取り扱いについて
ハロゲン球を素手で触れてはいけませんが､ 万一､ 誤ってハロゲン球に触れてしまったと
きは､ 水で薄めた中性洗剤.(約5%).をやわらかい布に含ませ､ 汚れをふき取ってください。
.●交換する電球について
必ず同じ W数の電球を使用してください。
.●ランプの曇りについて
ヘッドランプ､ 制動灯などのランプは､ 雨天走行や洗車などの使用条件によりレンズ内面
が一時的に曇ることがあります。これはランプ内部と外気の温度差によるもので､ 雨天時
などに窓ガラスが曇るのと同様の現象であり､ 機能上の問題はありません。ただし､ レン
ズ内面に大粒の水滴がついているときやランプ内に水がたまっているときは､ マツダ販売
店にご相談ください。

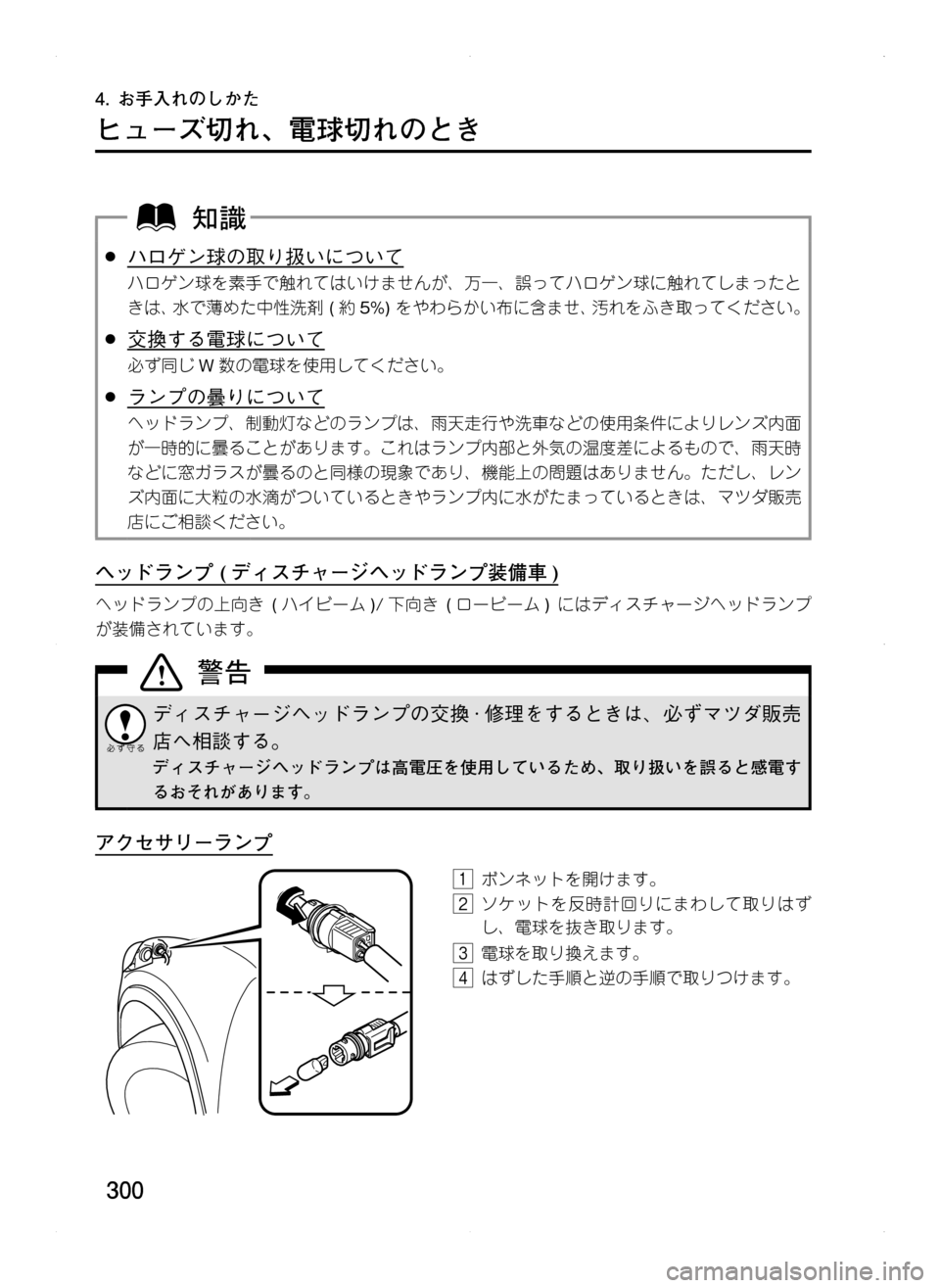

ヘッドランプ ( ディスチャージヘッドランプ装備車 )
ヘッドランプの上向き .(ハイビーム )/下向き .(ロービーム ).にはディスチャージヘッドランプ
が装備されています。
ディスチャージヘッドランプの交換 · 修理をするときは､ 必ずマツダ販売
店へ相談する。
ディスチャージヘッドランプは高電圧を使用しているため､ 取り扱いを誤ると感電す
るおそれがあります。
アクセサリーランプ
1.ボンネットを開けます。
2.ソケットを反時計回りにまわして取りはず
し､ 電球を抜き取ります。
3.電球を取り換えます。
4.はずした手順と逆の手順で取りつけます。
