Black plate (234,1)
Control de luz automático
Cuando el interruptor de faros se encuentra en la posición
y la llave de encendido se
gira a ON, el sensor de luz detecta la luz u oscuridad de alrededor y enciende o apaga los
faros, otras luces exteriores y iluminación del panel de instrumentos (consulte el cuadro
anterior).
PRECAUCION
lNo tape el sensor de luz pegándole un adhesivo o una etiqueta en el parabrisas. De lo
contrario, el sensor de luz no funcionará correctamente.
lEl sensor de luz también funcionará como sensor de lluvia para el control de
limpiadores automático. Mantenga las manos y los raspadores alejados del parabrisas
cuando la palanca del limpiaparabrisas se encuentra en la posición
yel
encendido se gira a ON pues se puede pellizcar los dedos o los limpiadores y las hojas
de los limpiadores se pueden dañar si los limpiadores se activan automáticamente. Si
va a limpiar el parabrisas, asegúrese que los limpiadores se desconectan
completamente―esto es muy importante cuando limpia el hielo y la nieve―pues
es cuando a uno le tienta dejar el motor funcionando.
4-90
Cuando conduce
Interruptores y controles
CX-5_8DJ9-SP-13I_Edition1 Page234
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I

Black plate (235,1)
NOTA
lLas luces, que no sean las luces exteriores y la iluminación del panel de instrumentos
no se apagarán inmediatamente incluso si el área alrededor se ilumina bien debido a
que el sensor de luz determina que es de noche, si el área alrededor está
continuamente oscura durante algunos minutos como dentro de un túnel largo,
atascamientos dentro de túneles, o en estacionamientos cerrados.
En ese caso, las luces se apagarán si el interruptor de faros se gira a la posición
.
lCuando el interruptor de faros se encuentra en la posicióny el encendido se
cambia a ACC o el encendido está desconectado, los faros, otras luces exteriores y la
iluminación del panel de instrumentos se apagarán.
lLa iluminación del panel de instrumentos se puede ajustar girando la perilla en el
grupo de instrumentos. También, se puede cambiar el modo de día/noche girando la
perilla hasta que se escuche un bip. Para ajustar el brillo de la iluminación del panel
de instrumentos:
Consulte la Iluminación del panel de instrumentos en la página 4-27.
lLa sensibilidad de las luces AUTO pueden ser cambiadas por un técnico autorizado
Mazda.
Consulte la sección Características de personalización en la página 9-13.
Bombillas de faros de fusión de xenóní
Las bombillas de luces de cruce de los faros son bombillas de fusión de xenón que
producen un haz de luz blanco brillante sobre un área amplia.
ADVERTENCIA
No cambie las bombillas de fusión de xenón usted mismo
Es peligroso cambiar las bombillas de fusión de xenón uno mismo. Debido a que las
bombillas de fusión de xenón requieren de alto voltaje, podría sufrir un golpe eléctrico
si manipulara incorrectamente la bombilla. Consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda cuando sea necesario realizar un
cambio.
NOTA
Si los faros destellan, o el brillo se reduce, se podría haber acabado la vida útil de la
bombilla y podría ser necesario cambiarla. Consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda.
Cuando conduce
Interruptores y controles
4-91íAlgunos modelos. CX-5_8DJ9-SP-13I_Edition1 Page235
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I

Black plate (238,1)
Sistema de control de luces de carretera (HBC)í
lEl sistema de control de luces de carretera (HBC) determina las condiciones en la parte
delantera del vehículo mientras conduce de noche usando la cámara sensora hacia
adelante (FSC) para cambiar automáticamente los faros entre las luces de carretera y las
luces de cruce.
Mientras conduce el vehículo a una velocidad de aproximadamente 30 km/h, los faros
cambian a luces de carretera cuando no hay vehículos delante del vehículo o
aproximándose en la dirección opuesta.
El sistema cambia los faros a luces de cruce durante lo siguiente:
lCuando el sistema detecta un vehículo o los faros/luces de un vehículo que se
aproxima en dirección opuesta.
lCuando se conduce en por caminos alumbrados a lo largo por luces o en calles bien
iluminadas de ciudades y pueblos.
lCuando el vehículo se conduce aproximadamente 20 km/h.
lPara vehículos con grupo de instrumentos tipo A, verifique la condición del vehículo o
hágalo inspeccionar en un técnico experto, le recomendamos un técnico autorizado
Mazda de acuerdo con la indicación.
lUn malfuncionamiento del sistema o en las condiciones de funcionamiento se indica
mediante una advertencia.
Consulte la sección Luces de advertencia/indicadores en la página 4-40.
Cámara sensora hacia
adelante (FSC)
La distancia de reconocimiento de
la cámara sensora hacia adelante
(FSC) varía de acuerdo a las
condiciones de alrededor.
4-94
Cuando conduce
íAlgunos modelos.
Interruptores y controles
CX-5_8DJ9-SP-13I_Edition1 Page238
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I

Black plate (239,1)
PRECAUCION
lNo ajuste la altura del vehículo, modifique los faros, o desmonte la cámara. De lo
contrario, el sistema no funcionará normalmente.
lPonga atención con los siguientes cuidados para asegurarse el funcionamiento
correcto del sistema de control de luces de carretera (HBC).
lNo coloque objetos que reflejen luz en el panel de instrumentos.lMantenga limpia el área del vidrio del parabrisas cerca de la cámara sensora hacia
adelante (FSC).
lNo aplique accesorios, adhesivos o películas en el parabrisas cerca de la cámara
sensora hacia adelante (FSC). Si hay objetos delante del objetivo de la cámara
sensora hacia adelante (FSC), incluso un adhesivo transparente, éste obstruirá el
objetivo y provocará que el sistema no funcione correctamente.
lAntes de realizar las reparaciones alrededor del espejo retrovisor, consulte a un
técnico experto, le recomendamos un técnico autorizado Mazda.
lMantenga siempre limpio el vidrio del parabrisas alrededor de la cámara sensora
hacia adelante (FSC). Si el parabrisas se empaña, desempáñelo usando el
desempañador delantero.
lCuando limpie el parabrisas, no permita que limpiadores de cristales o líquidos de
limpieza similares hagan contacto con el objetivo de la cámara sensora hacia
adelante (FSC). Además, no toque el objetivo de la cámara sensora hacia adelante
(FSC).
lConsulte a un técnico experto, le recomendamos un técnico autorizado Mazda para
limpiar el interior del parabrisas alrededor de la cámara sensora hacia adelante
(FSC).
Cuando conduce
Interruptores y controles
4-95
CX-5_8DJ9-SP-13I_Edition1 Page239
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I

Black plate (240,1)
NOTA
En las siguientes condiciones, la sincronización con la que el sistema cambia las luces de
los faros. Si el sistema no cambia las luces de los faros adecuadamente, cambia
manualmente entre las luces de carretera y las luces de cruce de acuerdo a la visibilidad,
y las condiciones del camino y el tránsito.
lCuando haya fuentes de luz en el área como iluminación pública, carteles iluminados
y señales de tránsito.
lCuando hayan objetos reflectivos alrededor del área como placas y señales reflectivas.
lCuando la visibilidad se reduce durante la lluvia, nieve y niebla.
lAl conducir en caminos con curvas cerradas u ondulaciones.
lCuando los faros/luces traseras de los vehículos delante del suyo o en dirección
opuesta están atenuados o apagados.
lCuando hay suficiente oscuridad como al amanecer o atardecer.
lCuando el compartimiento para equipajes está cargado con objetos pesados o los
asientos traseros están ocupados.
lCuando la visibilidad está reducida debido a que un vehículo delante del suyo tira
agua desde su neumáticos a su parabrisas.
Cámara sensora hacia adelante (FSC)
La cámara del sistema de control de luces de carretera (HBC), ubicado cerca del espejo
retrovisor, también funciona como cámara sensora hacia adelante (FSC) para el sistema de
advertencia de abandono de carril (LDWS).
Cámara sensora hacia adelante (FSC)
4-96
Cuando conduce
Interruptores y controles
CX-5_8DJ9-SP-13I_Edition1 Page240
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I

Black plate (241,1)
PRECAUCION
Ponga atención con los siguientes cuidados para asegurarse el funcionamiento correcto
de la cámara sensora hacia adelante (FSC).
lNo desmonte la cubierta de la cámara sensora hacia adelante (FSC).
lConsulte a un técnico experto, le recomendamos un técnico autorizado Mazda
respecto a la limpieza del objetivo de la cámara.
lNo golpee o aplique demasiada fuerza a la cámara sensora hacia adelante (FSC) o el
área alrededor de ella. Si la cámara sensora hacia adelante (FSC) ha sido golpeada
fuertemente, no use el sistema de control de luces de carretera (HBC) y consulte a un
técnico experto, le recomendamos un técnico autorizado Mazda.
lConsulte a un técnico experto, le recomendamos un técnico autorizado Mazda antes
de realizar reparaciones alrededor de la cámara sensora hacia adelante (FSC).
lLa cámara sensora hacia adelante (FSC) está instalada en el parabrisas. Consulte a un
técnico experto, le recomendamos un técnico autorizado Mazda para cambiar y
reparar el parabrisas.
lLa dirección en que se apunta la cámara sensora hacia adelante (FSC) ha sido ajustada
con precisión. No cambie la posición de instalación de la cámara sensora hacia
adelante (FSC) ni la desmonte. De lo contrario, podría resultar en daños o
malfuncionamientos.
lTenga cuidado de no rayar el objetivo de la cámara sensora hacia adelante (FSC) ni
permitir que se ensucie. También, no desarme la cámara. De lo contrario, podría
resultar en daños o malfuncionamientos.
lMantenga siempre limpio el vidrio del parabrisas alrededor de la cámara limpiando el
polvo o el empañamiento. Use el desempañador de parabrisas para eliminar el
empañamiento del parabrisas.
Cuando conduce
Interruptores y controles
4-97
CX-5_8DJ9-SP-13I_Edition1 Page241
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I

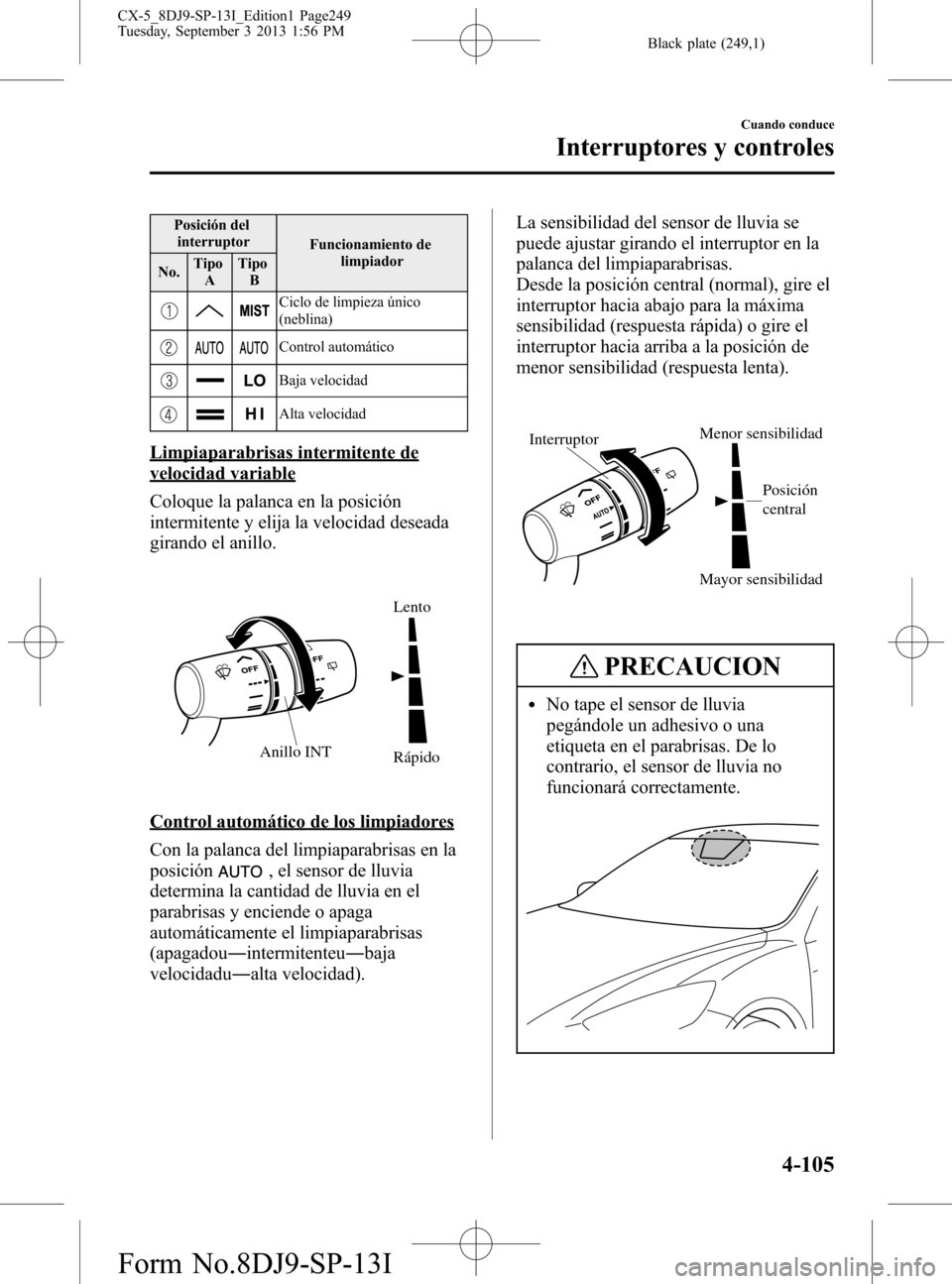

Black plate (249,1)
Posición del
interruptor
Funcionamiento de
limpiador
No.Tipo
ATipo
B
Ciclo de limpieza único
(neblina)
Control automático
Baja velocidad
Alta velocidad
Limpiaparabrisas intermitente de
velocidad variable
Coloque la palanca en la posición
intermitente y elija la velocidad deseada
girando el anillo.
Anillo INTRápido
Lento
Control automático de los limpiadores
Con la palanca del limpiaparabrisas en la
posición
, el sensor de lluvia
determina la cantidad de lluvia en el
parabrisas y enciende o apaga
automáticamente el limpiaparabrisas
(apagadou―intermitenteu―baja
velocidadu―alta velocidad).La sensibilidad del sensor de lluvia se
puede ajustar girando el interruptor en la
palanca del limpiaparabrisas.
Desde la posición central (normal), gire el
interruptor hacia abajo para la máxima
sensibilidad (respuesta rápida) o gire el
interruptor hacia arriba a la posición de
menor sensibilidad (respuesta lenta).
Mayor sensibilidad
Menor sensibilidadInterruptor
Posición
central
PRECAUCION
lNo tape el sensor de lluvia
pegándole un adhesivo o una
etiqueta en el parabrisas. De lo
contrario, el sensor de lluvia no
funcionará correctamente.
Cuando conduce
Interruptores y controles
4-105
CX-5_8DJ9-SP-13I_Edition1 Page249
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I

Black plate (250,1)
PRECAUCION
lCon la palanca de limpiaparabrisas
en la posición AUTO y el encendido
en ON, los limpiadores se pueden
mover automáticamente en los
siguientes casos:
lSi el parabrisas encima del sensor
de lluvia se toca o limpia con un
paño.
lSi el parabrisas se golpea desde
afuera o desde adentro del
vehículo con una mano u otro
objeto.
Mantenga las manos y los raspadores
alejados del parabrisas cuando la
palanca del limpiaparabrisas se
encuentra en la posición AUTO y el
encendido se gira a ON pues se
puede pellizcar los dedos o los
limpiadores y las hojas de los
limpiadores se pueden dañar si los
limpiadores se activan
automáticamente.
Si va a limpiar el parabrisas,
asegúrese que los limpiadores se
desconectan completamente―esto es
muy importante cuando limpia el
hielo y la nieve―cuando sea lo más
probable que el motor quede
funcionando.
NOTA
lCambiar la palanca de limpiadores
automáticos de la posición
ala
posición
mientras conduce
activa los limpiaparabrisas una vez,
después de lo cual continúan
funcionando de acuerdo a la cantidad
de lluvia que cae.
lEl control de limpiadores automático
podría no funcionar cuando la
temperatura del sensor de lluvia se
encuentra a aproximadamente_
10°C
o menos, o aproximadamente 85°C o
más.
lSi el parabrisas está recubierto con
repelente al agua, el sensor de lluvia
podría no detectar la cantidad de
lluvia correctamente y el control de
limpiador automático podría no
funcionar correctamente.
lSi tierra o materiales extraños (como
hielo o agua con sal) se adhieren al
parabrisas sobre el sensor de lluvia o
si el parabrisas se congela, los
limpiadores se podrían mover
automáticamente. Sin embargo, si los
limpiadores no pueden limpiar esta
tierra, hielo o materiales extraños, el
control de limpiadores automático
dejará de funcionar. En ese caso,
coloque la palanca del limpiador en
la posición de baja velocidad o alta
velocidad para el funcionamiento
manual, o limpie la tierra, hielo, o
materiales extraños a mano para
reponer el funcionamiento
automático de los limpiadores.
4-106
Cuando conduce
Interruptores y controles
CX-5_8DJ9-SP-13I_Edition1 Page250
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I

Black plate (251,1)
NOTA
lSi la palanca del limpiador
automático se deja en posición
, los limpiadores podrían
funcionar automáticamente por
efecto de fuentes de luz fuerte, ondas
electromagnéticas o luces infrarrojas
debido a que el sensor de lluvia usa
un sensor óptico. Recomendamos
que cambie la palanca del limpiador
automático a
a menos que esté
conduciendo el vehículo en
condiciones de lluvia.
lSe pueden desconectar las funciones
de control de limpiador automático.
Consulte la sección Características
de personalización en la página 9-13.
qLavaparabrisas
Tire de la palanca hacia adelante y
sujétela para que salga el líquido de
lavaparabrisas.
Lavador OFF
NOTA
Con la palanca del lavador en la
posición
o intermitente/, los
limpiaparabrisas funcionarán
continuamente hasta que suelte la
palanca.
Si el limpiador no funciona, verifique el
nivel del líquido (página 6-31). Si está
normal, consulte con un técnico experto,
le recomendamos un técnico autorizado
Mazda.
NOTA
(Con lavadores de faros)
Cuando los faros están encendidos, los
lavadores de faros funcionan
automáticamente una vez cada cinco
veces que funciona el lavador del
limpiaparabrisas.
Consulte la sección Lavador de faros
(página 4-108).
Cuando conduce
Interruptores y controles
4-107
CX-5_8DJ9-SP-13I_Edition1 Page251
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I

Black plate (262,1)
Soporte de freno de ciudad inteligente (SCBS)í
lEl sistema de soporte de freno de ciudad inteligente (SCBS) fue diseñado para reducir
los daños en caso de un choque al usar el control de frenos (freno SCBS) cuando el
sensor láser del sistema detecta un vehículo delante del suyo y determina que no se
puede evitar el choque con el vehículo delante suyo. También se podría evitar un choque
si la velocidad relativa entre su vehículo y el vehículo delante del suyo es menor de
aproximadamente 15 km/h.
Además, cuando el conductor pisa el pedal de freno mientras el sistema está en el rango
de funcionamiento a aproximadamente 4 a 30 km/h, los frenos se aplican firme y
rápidamente para ayudar. (Frenado asistido (frenado asistido SCBS))
lPara vehículos con grupo de instrumentos tipo A, verifique la condición del vehículo o
hágalo inspeccionar en un técnico experto, le recomendamos un técnico autorizado
Mazda de acuerdo con la indicación.
lUn malfuncionamiento del sistema o en las condiciones de funcionamiento se indica
mediante una advertencia.
Consulte la sección Luces de advertencia/indicadores en la página 4-40.
Sensor láser
4-118
Cuando conduce
íAlgunos modelos.
Frenos
CX-5_8DJ9-SP-13I_Edition1 Page262
Tuesday, September 3 2013 1:56 PM
Form No.8DJ9-SP-13I
