MAZDA MODEL CX-5 2014 Manual del propietario (in Spanish)

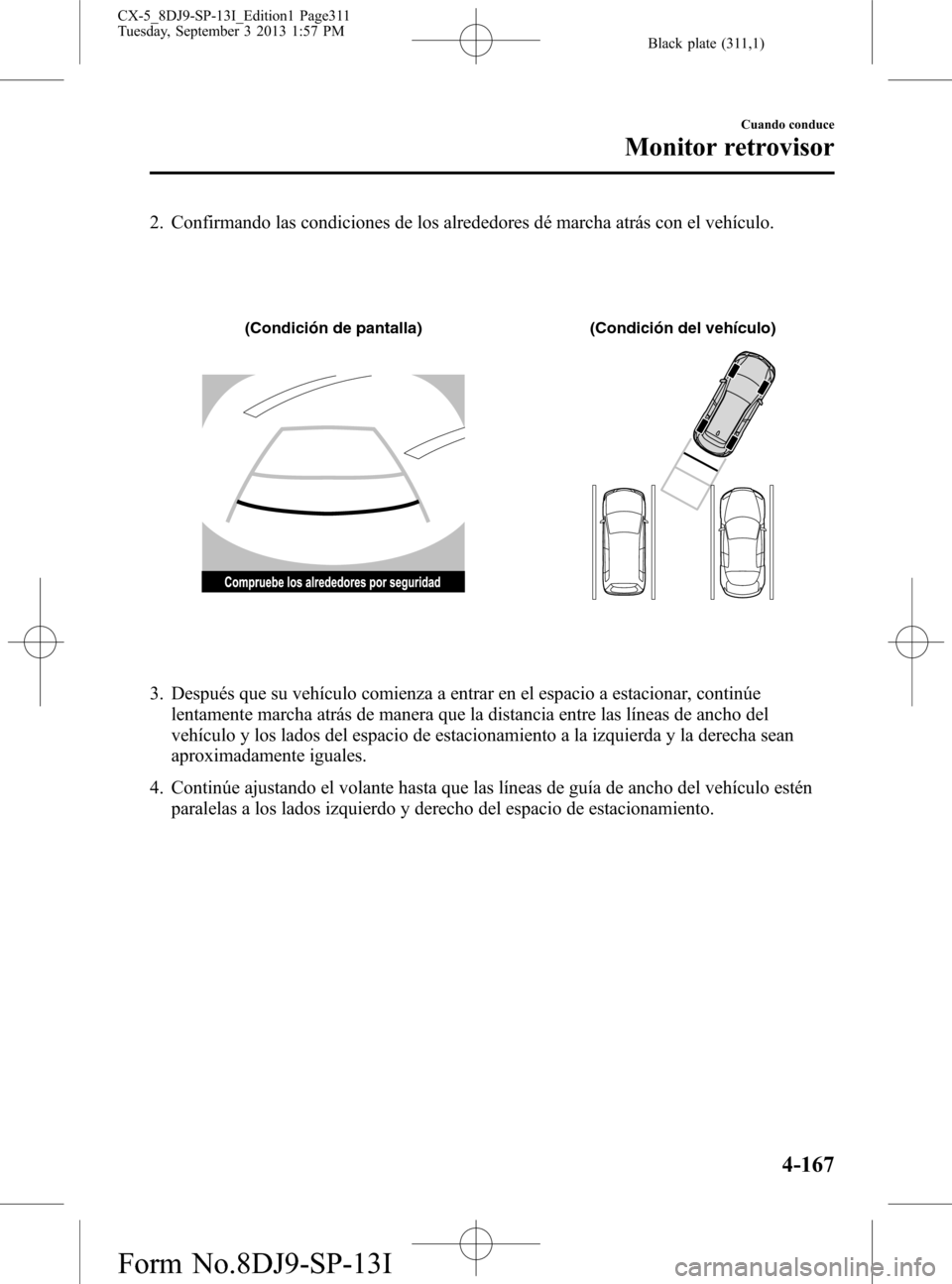

Black plate (311,1)
2. Confirmando las condiciones de los alrededores dé marcha atrás con el vehículo.
(Condición de pantalla) (Condición del vehículo)
3. Después que su vehículo comienza a entrar en el espacio a estacionar, continúe
lentamente marcha atrás de manera que la distancia entre las líneas de ancho del
vehículo y los lados del espacio de estacionamiento a la izquierda y la derecha sean
aproximadamente iguales.
4. Continúe ajustando el volante hasta que las líneas de guía de ancho del vehículo estén
paralelas a los lados izquierdo y derecho del espacio de estacionamiento.
Cuando conduce
Monitor retrovisor
4-167
CX-5_8DJ9-SP-13I_Edition1 Page311
Tuesday, September 3 2013 1:57 PM
Form No.8DJ9-SP-13I

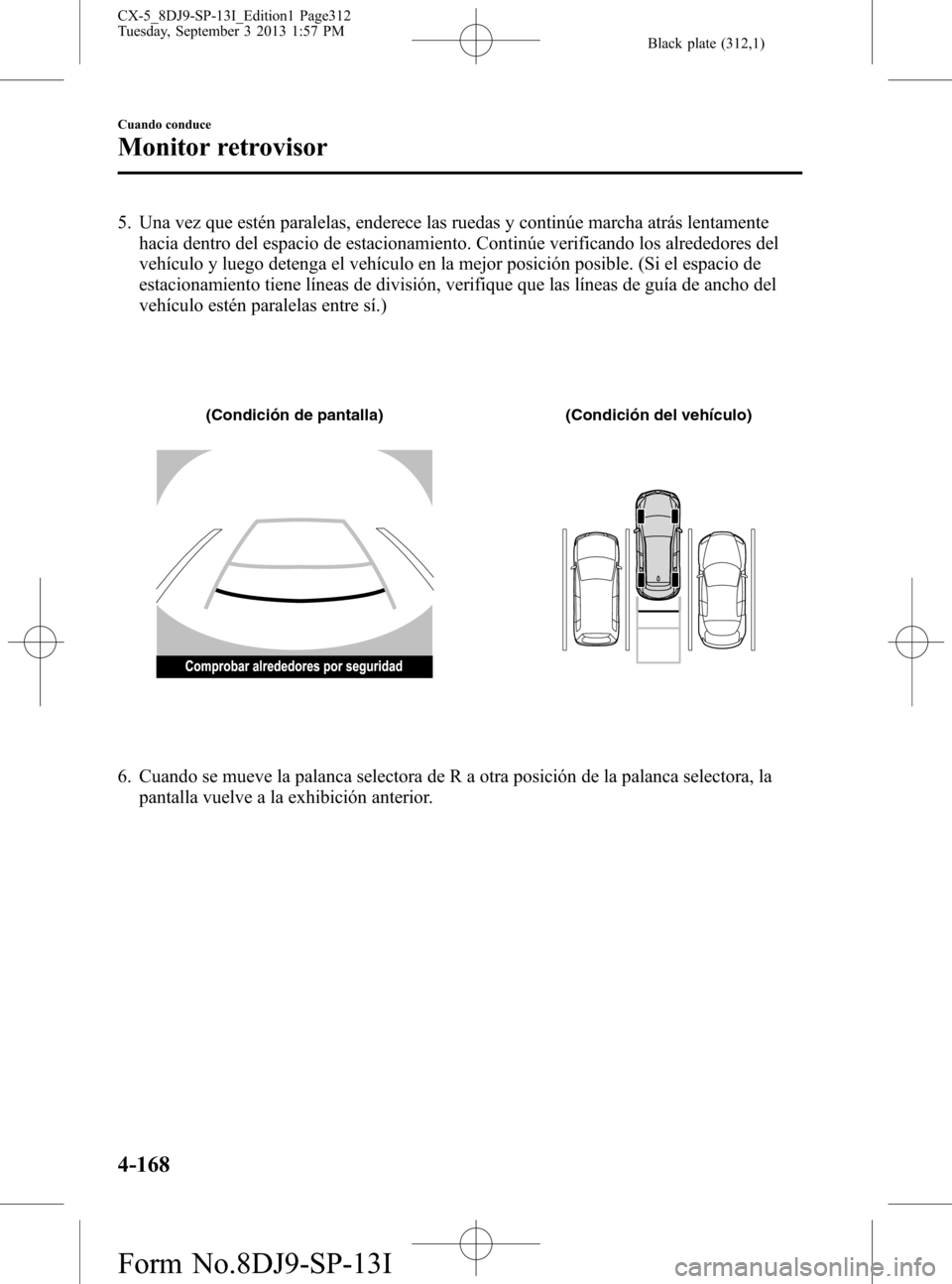

Black plate (312,1)
5. Una vez que estén paralelas, enderece las ruedas y continúe marcha atrás lentamente
hacia dentro del espacio de estacionamiento. Continúe verificando los alrededores del
vehículo y luego detenga el vehículo en la mejor posición posible. (Si el espacio de
estacionamiento tiene líneas de división, verifique que las líneas de guía de ancho del
vehículo estén paralelas entre sí.)
(Condición de pantalla) (Condición del vehículo)
6. Cuando se mueve la palanca selectora de R a otra posición de la palanca selectora, la
pantalla vuelve a la exhibición anterior.
4-168
Cuando conduce
Monitor retrovisor
CX-5_8DJ9-SP-13I_Edition1 Page312
Tuesday, September 3 2013 1:57 PM
Form No.8DJ9-SP-13I

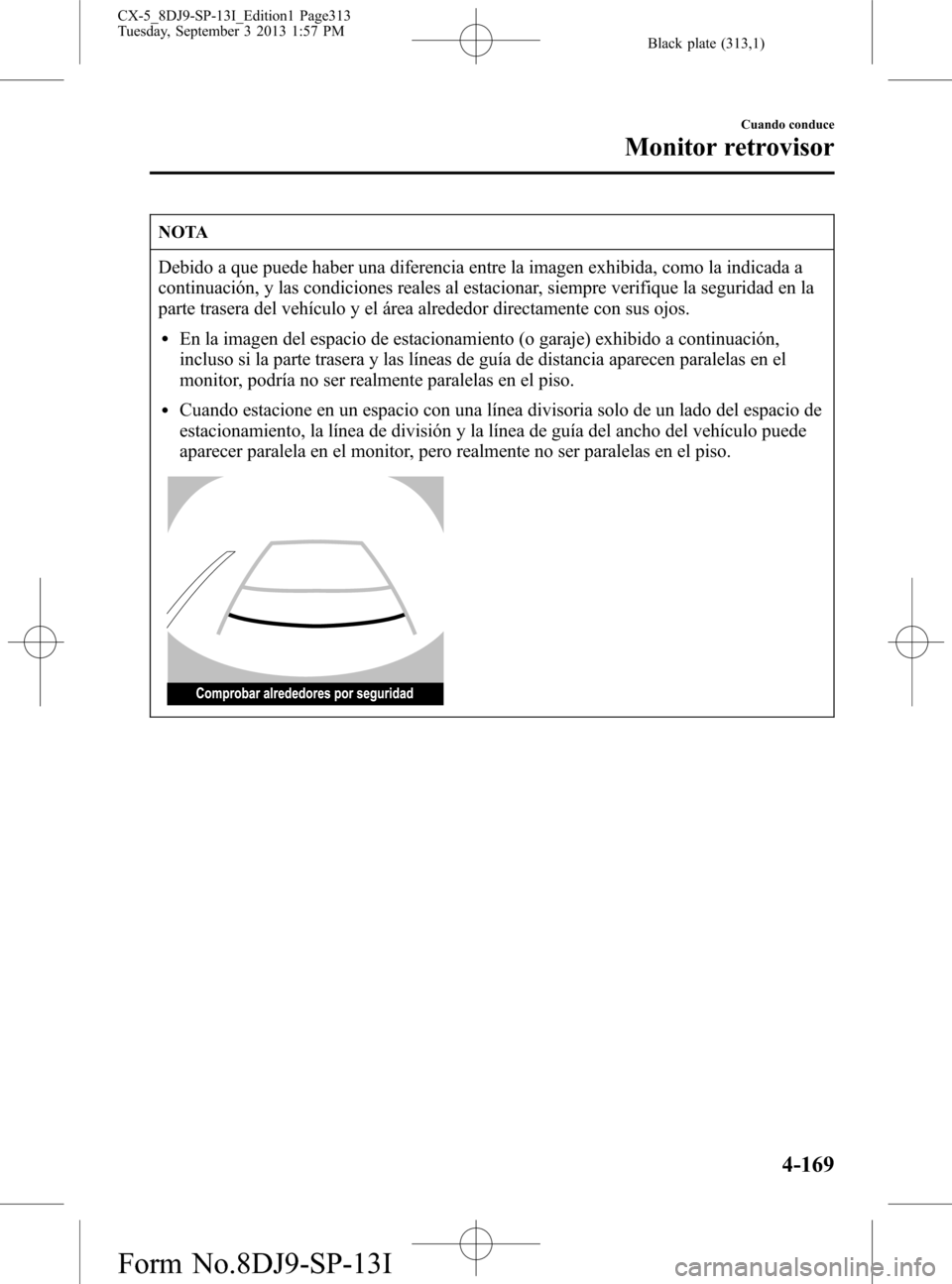

Black plate (313,1)
NOTA
Debido a que puede haber una diferencia entre la imagen exhibida, como la indicada a
continuación, y las condiciones reales al estacionar, siempre verifique la seguridad en la
parte trasera del vehículo y el área alrededor directamente con sus ojos.
lEn la imagen del espacio de estacionamiento (o garaje) exhibido a continuación,
incluso si la parte trasera y las líneas de guía de distancia aparecen paralelas en el
monitor, podría no ser realmente paralelas en el piso.
lCuando estacione en un espacio con una línea divisoria solo de un lado del espacio de
estacionamiento, la línea de división y la línea de guía del ancho del vehículo puede
aparecer paralela en el monitor, pero realmente no ser paralelas en el piso.
Cuando conduce
Monitor retrovisor
4-169
CX-5_8DJ9-SP-13I_Edition1 Page313
Tuesday, September 3 2013 1:57 PM
Form No.8DJ9-SP-13I

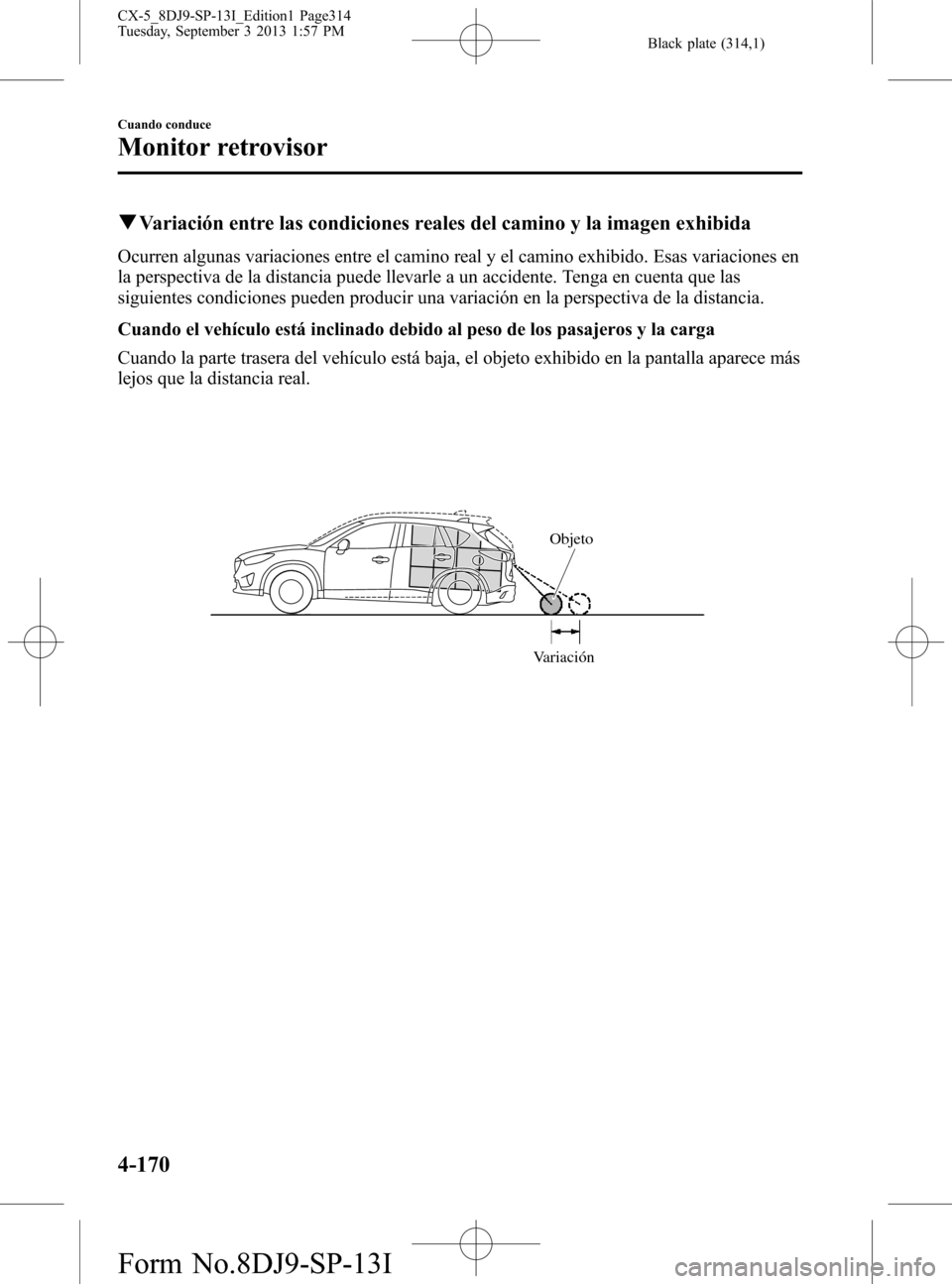

Black plate (314,1)
qVariación entre las condiciones reales del camino y la imagen exhibida
Ocurren algunas variaciones entre el camino real y el camino exhibido. Esas variaciones en
la perspectiva de la distancia puede llevarle a un accidente. Tenga en cuenta que las
siguientes condiciones pueden producir una variación en la perspectiva de la distancia.
Cuando el vehículo está inclinado debido al peso de los pasajeros y la carga
Cuando la parte trasera del vehículo está baja, el objeto exhibido en la pantalla aparece más
lejos que la distancia real.
VariaciónObjeto
4-170
Cuando conduce
Monitor retrovisor
CX-5_8DJ9-SP-13I_Edition1 Page314
Tuesday, September 3 2013 1:57 PM
Form No.8DJ9-SP-13I

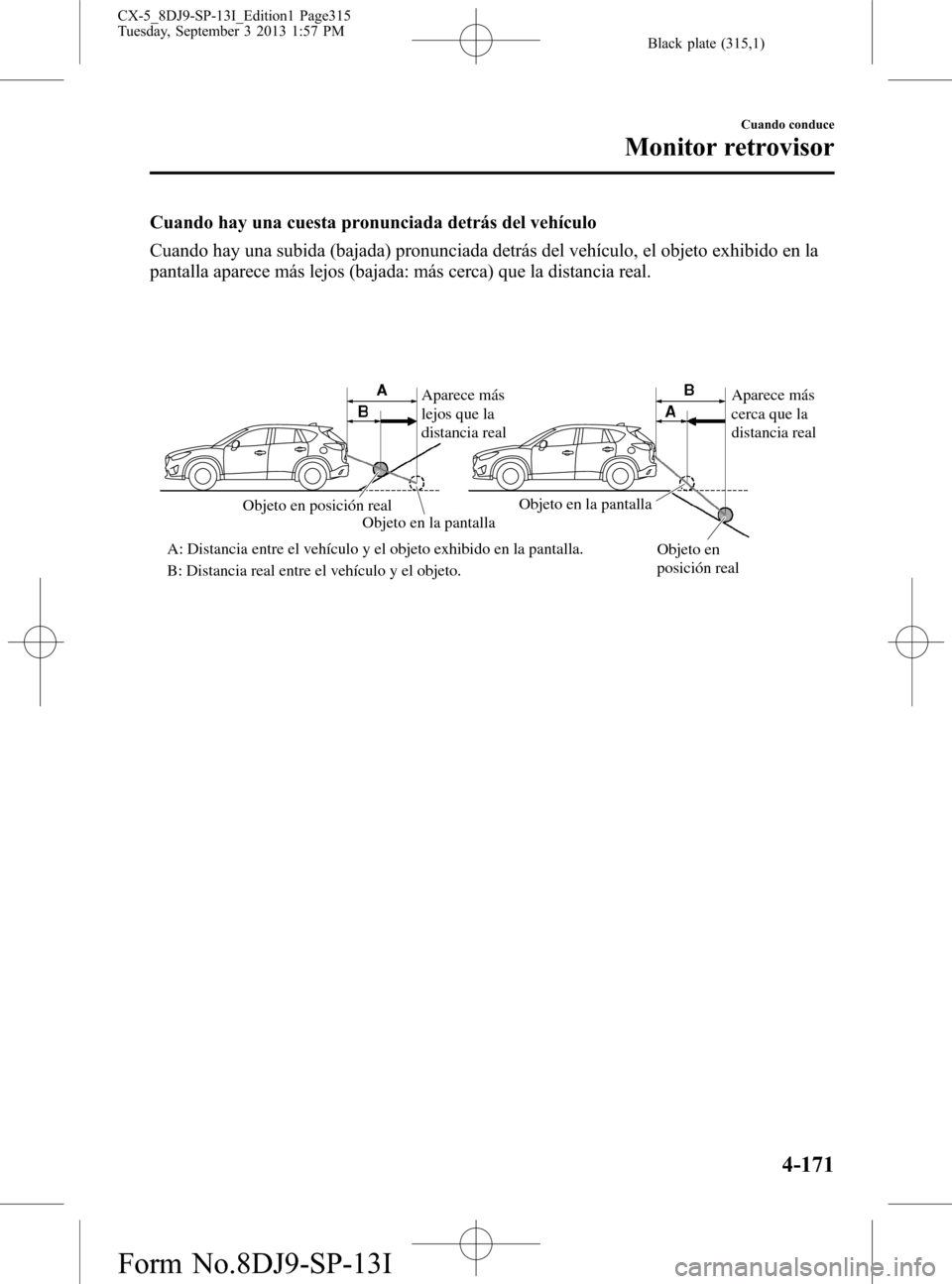

Black plate (315,1)
Cuando hay una cuesta pronunciada detrás del vehículo
Cuando hay una subida (bajada) pronunciada detrás del vehículo, el objeto exhibido en la
pantalla aparece más lejos (bajada: más cerca) que la distancia real.
Aparece más
lejos que la
distancia realAparece más
cerca que la
distancia real
Objeto en
posición real Objeto en posición real
Objeto en la pantalla
A: Distancia entre el vehículo y el objeto exhibido en la pantalla.
B: Distancia real entre el vehículo y el objeto.Objeto en la pantalla
Cuando conduce
Monitor retrovisor
4-171
CX-5_8DJ9-SP-13I_Edition1 Page315
Tuesday, September 3 2013 1:57 PM
Form No.8DJ9-SP-13I

Black plate (316,1)
Objeto tridimensional en la parte de atrás del vehículo
Debido a que se exhiben las líneas de guía de distancia basándose en una superficie plana,
la distancia al objeto tridimensional exhibido en la pantalla es diferente de la distancia real.
A
A
C B
CB
(Distancia real) B>C=A
Distancia medida mediante
sensores en la pantalla A>B>C(Exhibición de la pantalla)
(Condición real)
4-172
Cuando conduce
Monitor retrovisor
CX-5_8DJ9-SP-13I_Edition1 Page316
Tuesday, September 3 2013 1:57 PM
Form No.8DJ9-SP-13I

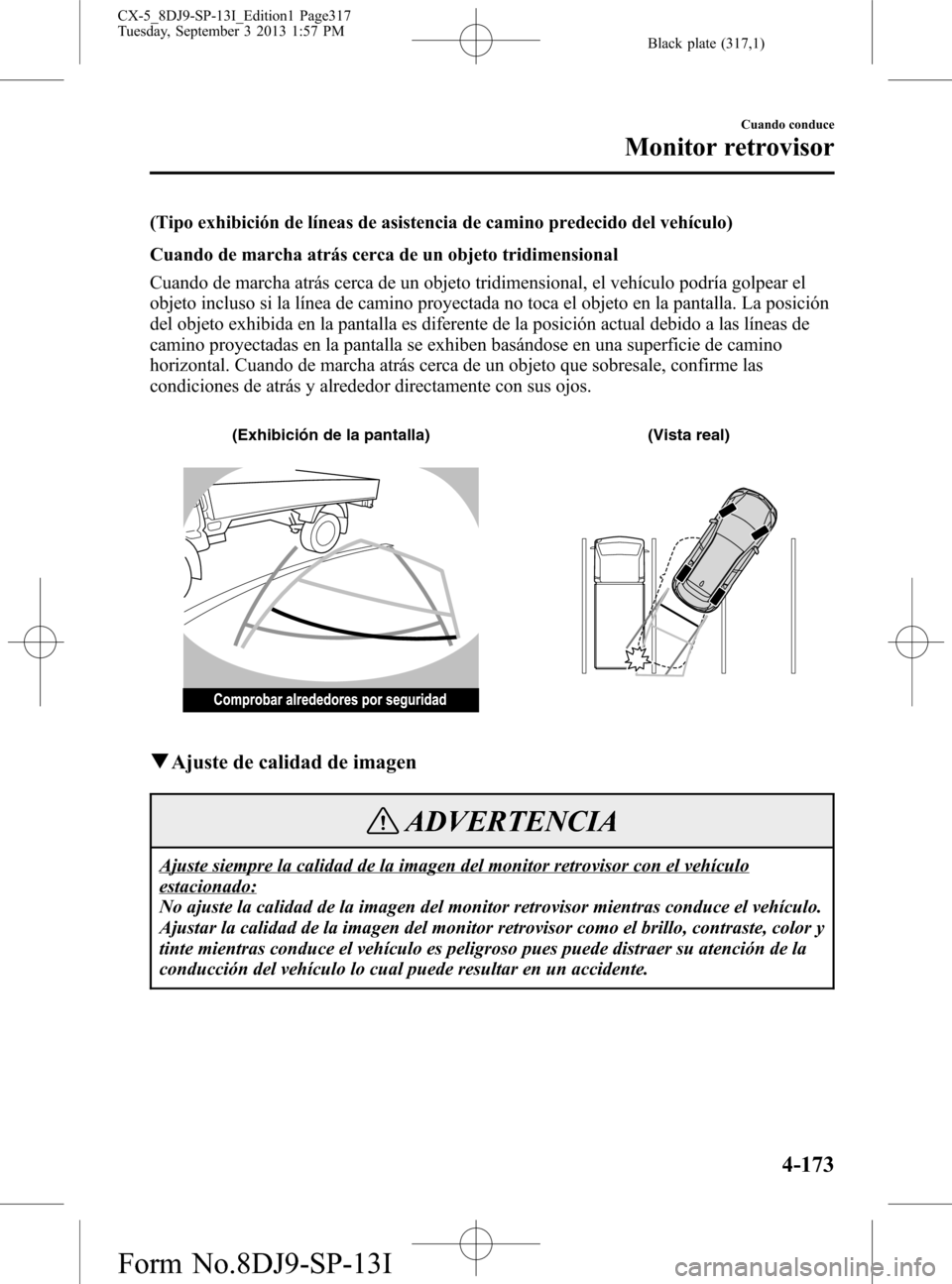

Black plate (317,1)
(Tipo exhibición de líneas de asistencia de camino predecido del vehículo)
Cuando de marcha atrás cerca de un objeto tridimensional
Cuando de marcha atrás cerca de un objeto tridimensional, el vehículo podría golpear el
objeto incluso si la línea de camino proyectada no toca el objeto en la pantalla. La posición
del objeto exhibida en la pantalla es diferente de la posición actual debido a las líneas de
camino proyectadas en la pantalla se exhiben basándose en una superficie de camino
horizontal. Cuando de marcha atrás cerca de un objeto que sobresale, confirme las
condiciones de atrás y alrededor directamente con sus ojos.
(Exhibición de la pantalla) (Vista real)
qAjuste de calidad de imagen
ADVERTENCIA
Ajuste siempre la calidad de la imagen del monitor retrovisor con el vehículo
estacionado:
No ajuste la calidad de la imagen del monitor retrovisor mientras conduce el vehículo.
Ajustar la calidad de la imagen del monitor retrovisor como el brillo, contraste, color y
tinte mientras conduce el vehículo es peligroso pues puede distraer su atención de la
conducción del vehículo lo cual puede resultar en un accidente.
Cuando conduce
Monitor retrovisor
4-173
CX-5_8DJ9-SP-13I_Edition1 Page317
Tuesday, September 3 2013 1:57 PM
Form No.8DJ9-SP-13I

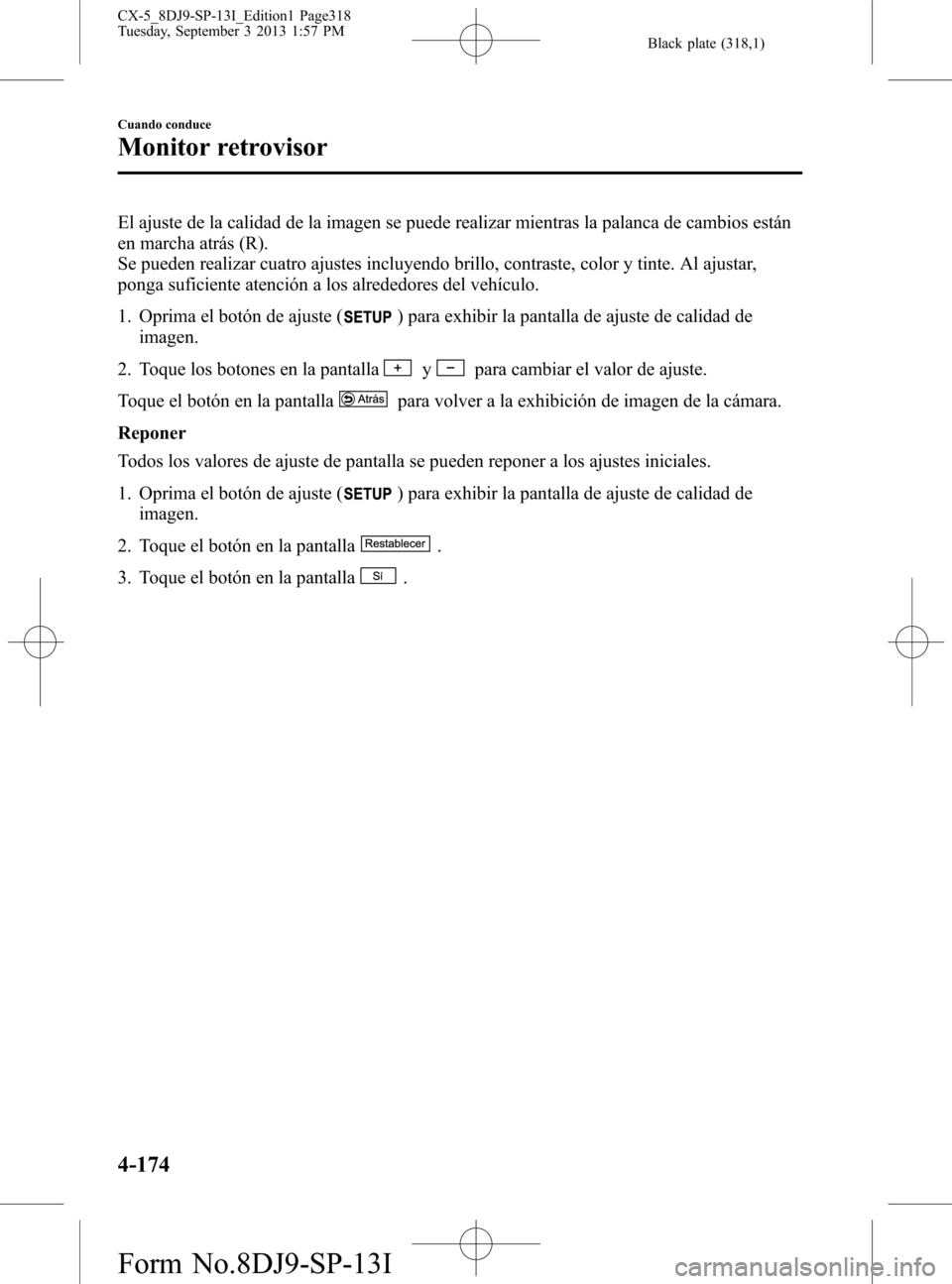

Black plate (318,1)
El ajuste de la calidad de la imagen se puede realizar mientras la palanca de cambios están
en marcha atrás (R).
Se pueden realizar cuatro ajustes incluyendo brillo, contraste, color y tinte. Al ajustar,
ponga suficiente atención a los alrededores del vehículo.
1. Oprima el botón de ajuste (
) para exhibir la pantalla de ajuste de calidad de
imagen.
2. Toque los botones en la pantalla
ypara cambiar el valor de ajuste.
Toque el botón en la pantalla
para volver a la exhibición de imagen de la cámara.
Reponer
Todos los valores de ajuste de pantalla se pueden reponer a los ajustes iniciales.
1. Oprima el botón de ajuste (
) para exhibir la pantalla de ajuste de calidad de
imagen.
2. Toque el botón en la pantalla
.
3. Toque el botón en la pantalla
.
4-174
Cuando conduce
Monitor retrovisor
CX-5_8DJ9-SP-13I_Edition1 Page318
Tuesday, September 3 2013 1:57 PM
Form No.8DJ9-SP-13I

Black plate (319,1)
Sistema de sensor de estacionamientoí
El sistema de sensor de estacionamiento usa sensores ultrasónicos para detectar obstáculos
alrededor del vehículo mientras lo estaciona en un garaje o en paralelo cuando el vehículo
se conduce a una velocidad menor a aproximadamente 10 km/h o menos. El sistema está
equipado con un dispositivo de asistencia que notifica al conductor de la distancia
aproximada desde el vehículo al obstáculo alrededor usando un bip y una indicación de
detección de obstrucción
í.
Sensor
delantero
Sensor de esquina delanteraSensor
trasero
Sensor de esquina trasera
ADVERTENCIA
No confíe únicamente en el sistema de sensor de estacionamiento y asegúrese de
confirmar visualmente la seguridad alrededor de su vehículo al maniobrar.
Este sistema puede ayudar al conductor a usar el vehículo al moverse hacia delante y
atrás al estacionar. Los rangos de detección de los sensores son limitados, por lo tanto,
conducir el vehículo confiando solamente en el sistema puede causar un accidente.
Siempre confirme visualmente la seguridad alrededor de su vehículo al conducir.
Cuando conduce
Sistema de sensor de estacionamiento
4-175íAlgunos modelos. CX-5_8DJ9-SP-13I_Edition1 Page319
Tuesday, September 3 2013 1:57 PM
Form No.8DJ9-SP-13I

Black plate (320,1)
NOTA
lNo instale ningún accesorio dentro de los rangos de detección de los sensores.
Podrían afectar el funcionamiento del sistema.
lDependiendo del tipo de obstáculo y las condiciones alrededor, el rango de detección
de un sensor puede reducirse, o los sensores podrían no detectar los obstáculos.
lEl sistema no funcionará normalmente en las siguientes condiciones:
lBarro, hielo o nieve adherido al área de los sensores (vuelve a funcionar
normalmente cuando se limpian).
lEl área de los sensores está congelada (vuelve a funcionar normalmente cuando se
quita el hielo).
lLos sensores se cubren con una mano.lLos sensores se golpean excesivamente.lEl vehículo se inclina demasiado.lCuando hace mucho calor o frío.lEl vehículo se conduce por caminos con lomas, inclinaciones, grava o hierba.lCualquier cosa que genere ultrasonidos cerca del vehículo, como la bocina de otro
vehículo, el sonido del motor de una motocicleta, el sonido de un freno de aire de
un vehículo grande o los sensores de otros vehículos.
lEl vehículo se conduce con lluvia fuerte o en caminos donde se salpica mucho
agua.
lCuando se ha instalado en el vehículo una antena o wing pole disponibles
comercialmente para un transmisor de radio.
lEl vehículo se mueve hacia un bordillo alto o cuadrado.lUn obstáculo demasiado cerca del sensor.
lLos obstáculos debajo del paragolpes no serán detectados. Los obstáculos que son
más bajos o finos que el paragolpes que hayan sido detectados inicialmente pero no
sean detectados más a medida que el vehículo se aproxime.
lLos siguientes tipos de obstáculos podrían no ser detectados:
lObjetos finos como cables o cuerdaslCosas que absorban ondas de sonido fácilmente como algodón o nievelObjetos con puntaslObjetos muy altos, y aquellos que sean anchos en la parte superiorlObjetos pequeños y cortos
lHaga siempre inspeccionar el sistema con un técnico experto, le recomendamos un
técnico autorizado Mazda si se golpea el paragolpes, incluso en caso de un accidente
menor. Si los sensores están desalineados, no podrán detectar obstáculos.
4-176
Cuando conduce
Sistema de sensor de estacionamiento
CX-5_8DJ9-SP-13I_Edition1 Page320
Tuesday, September 3 2013 1:57 PM
Form No.8DJ9-SP-13I
