MAZDA MODEL CX-5 2014 Manual del propietario (in Spanish)

Black plate (321,1)
NOTA
lEl sistema puede sufrir un malfuncionamiento si el bip no funciona o si el indicador
no se enciende cuando se conecta el interruptor de sensores de asistencia de
estacionamiento. Consulte a un técnico experto, le recomendamos un técnico
autorizado Mazda.
lEl sistema puede sufrir un malfuncionamiento si se escucha el bip que indica un
malfuncionamiento del sistema y el indicador destella. Consulte a un técnico experto,
le recomendamos un técnico autorizado Mazda.
lEl bip que indica un malfuncionamiento del sistema podría no escucharse si la
temperatura ambiente es extremadamente fría, o si se adhiere barro, hielo o nieve al
área de los sensores. Retire cualquier material extraño del área de los sensores.
lCuando instala un gancho de remolque, consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda.
qRango de detección de sensores
Los sensores detectan obstáculos dentro del siguiente rango.
Rango de detección
de sensor delantero
Rango de detección de sensor de esquina delanteraRango de detección
de sensor trasero Rango de detección de
sensor de esquina trasera
BUnidad: cm
A
D
CA: Aproximadamente 50
B: Aproximadamente 50
C: Aproximadamente 100
D: Aproximadamente 150
Cuando conduce
Sistema de sensor de estacionamiento
4-177
CX-5_8DJ9-SP-13I_Edition1 Page321
Tuesday, September 3 2013 1:57 PM
Form No.8DJ9-SP-13I

Black plate (322,1)
qFuncionamiento del sistema de sensor de asistencia de estacionamiento
El interruptor se puede activar cuando el encendido se gira a ON, la palanca de cambios se
encuentra en cualquier posición excepto marcha atrás (R), y la velocidad del vehículo es
aproximadamente 10 km/h o menos.
Cuando se oprime el interruptor del sensor de estacionamiento, se escucha un bip y se
exhibe la indicación de detección de obstrucción
íen la pantalla de audio, y se enciende el
indicador en el interruptor.
Indicador
NOTA
Si se cancela el sistema, no se repondrá automáticamente incluso cuando la velocidad del
vehículo haya disminuido a 10 km/h o menos.
Condición de detección de sensor
El sistema se puede usar cuando el encendido se gira a ON y se ha conectado el interruptor
de sensor de asistencia de estacionamiento.
El sistema luego funcionará cuando se coloque la palanca de cambios en marcha atrás (R).
Los sensores detectan obstáculos en las siguientes condiciones:
Sensor Condición
Sensor delanteroLa palanca selectora se encuentra en cualquier posición excepto marcha atrás (R), y la
velocidad del vehículo es aproximadamente 10 km/h o menos.
Sensor de esquina
delanteraLa velocidad del vehículo es de aproximadamente 10 km/h o menos.
Sensor trasero La palanca selectora se encuentra en marcha atrás (R).
Sensor de esquina traseraLa palanca selectora se encuentra en marcha atrás (R), y la velocidad del vehículo es
aproximadamente 10 km/h o menos.
El sistema se cancela en las siguientes condiciones:
lSe oprime el interruptor del sensor de estacionamiento mientras está funcionando el
sensor de estacionamiento.
4-178
Cuando conduce
íAlgunos modelos.
Sistema de sensor de estacionamiento
CX-5_8DJ9-SP-13I_Edition1 Page322
Tuesday, September 3 2013 1:57 PM
Form No.8DJ9-SP-13I

Black plate (323,1)
lLa velocidad del vehículo es 10 km/h o más.
qIndicación de detección de obstruccióní
Se indica la posición de un sensor que ha detectado una obstrucción. El medidor se
enciende en diferentes áreas dependiendo de la distancia a una obstrucción detectada por el
sensor.
A medida que el vehículo se acerca a una obstrucción, se enciende la zona en el medidor
más cercana al vehículo.
Para vehículos con sistema de sensor de estacionamiento, se exhibe un medidor trasero tipo
B en la pantalla.
Delantero Tipo A trasero Tipo B trasero
Medidor de
sensor de
esquina derechaMedidor de
sensor de esquina
derecha
Medidor de
sensor de
esquina derecha
Medidor de
sensor de
esquina izquierdaMedidor de
sensor de esquina
izquierda
Medidor de
sensor de
esquina izquierda Medidor
de sensor
delanteroMedidor
de sensor
trasero
Medidor de
sensor trasero
Cuando conduce
Sistema de sensor de estacionamiento
4-179íAlgunos modelos. CX-5_8DJ9-SP-13I_Edition1 Page323
Tuesday, September 3 2013 1:57 PM
Form No.8DJ9-SP-13I

Black plate (324,1)
Notificación de problema de sistema
Si ocurre uno de los problemas indicados en el cuadro a continuación, el conductor será
notificado del problema dependiendo del tipo de sistema tal como se indica.
Indicador de detección
Solución
Delantero/trasero tipo A Trasero tipo B
Desconexión
El sistema puede tener un
malfuncionamiento. Haga inspeccionar
su vehículo por un técnico experto, le
recomendamos un técnico autorizado
Mazda tan pronto como sea posible.
Malfuncionamiento
de sistema
El sistema puede tener un
malfuncionamiento. Haga inspeccionar
su vehículo por un técnico experto, le
recomendamos un técnico autorizado
Mazda tan pronto como sea posible.
Hielo/suciedad
Podría haberse ensuciado el área del
sensor correspondiente a la indicación
de detección de obstrucción mostrada.
Si el sistema no se recupera, hágalo
inspeccionar en un técnico experto, le
recomendamos un técnico autorizado
Mazda.
4-180
Cuando conduce
Sistema de sensor de estacionamiento
CX-5_8DJ9-SP-13I_Edition1 Page324
Tuesday, September 3 2013 1:57 PM
Form No.8DJ9-SP-13I

Black plate (325,1)
qAdvertencia sonora de sensor de estacionamiento
El bip suena de la siguiente manera mientras el sistema está funcionando.Sensor delantero, sensor trasero
Area de
detección de
distanciaDistancia entre vehículo y obstáculo
Bip
*1Sensor delantero Sensor trasero
Distancia más
lejanaAprox. 100 cm―60 cm
Aprox. 150 cm―60 cm
Sonido intermitente
lento
Distancia lejanaAprox. 60―45 cm
Aprox. 60―45 cm
Sonido intermitente
medio
Distancia mediaAprox. 45―35 cm
Aprox. 45―35 cm
Sonido intermitente
rápido
Distancia cercaDentro de aprox. 35 cm
Dentro de aprox. 35 cm
Sonido continuo
*1 La velocidad a la que suena el sonido intermitente aumenta en la medida que el vehículo se acerca a la
obstrucción.
Cuando conduce
Sistema de sensor de estacionamiento
4-181
CX-5_8DJ9-SP-13I_Edition1 Page325
Tuesday, September 3 2013 1:57 PM
Form No.8DJ9-SP-13I

Black plate (326,1)
Sensor de esquina delantera, sensor de esquina trasera
Area de detección de
distanciaDistancia entre vehículo y obstáculo
Bip
*1Sensor de esquina delantero/trasero
Distancia lejanaAprox. 50―38 cm
Sonido intermitente medio
Distancia mediaAprox. 38―25 cm
Sonido intermitente rápido
Distancia cercaDentro de aprox. 25 cm
Sonido continuo
*1 La velocidad a la que suena el sonido intermitente aumenta en la medida que el vehículo se acerca a la
obstrucción.
NOTA
Si se detecta una obstrucción en una zona durante 6 segundos o más, dejará de
escucharse el sonido (excepto para una zona de distancia cercana). Si la misma
obstrucción se detecta en otra zona, se escuchará el sonido correspondiente.
4-182
Cuando conduce
Sistema de sensor de estacionamiento
CX-5_8DJ9-SP-13I_Edition1 Page326
Tuesday, September 3 2013 1:57 PM
Form No.8DJ9-SP-13I

Black plate (327,1)
qCuando el indicador de advertencia/advertencia sonora se activa
El sistema notifica al conductor de una anormalidad mediante la activación del bip y el
indicador.
Indicador/Bip Como verificar
El indicador destellará cuando se
oprima el interruptor del sensor
de estacionamiento a una
velocidad del vehículo de 10
km/h o menos.El sistema puede tener un malfuncionamiento. Haga inspeccionar su vehículo
por un técnico experto, le recomendamos un técnico autorizado Mazda tan
pronto como sea posible.
El bip no se escuchará.El sistema puede tener un malfuncionamiento. Haga inspeccionar su vehículo
por un técnico experto, le recomendamos un técnico autorizado Mazda tan
pronto como sea posible.
El sonido intermitente del
zumbador se escucha cinco
veces.Retire cualquier material extraño del área de los sensores. Si el sistema no se
recupera, hágalo inspeccionar en un técnico experto, le recomendamos un
técnico autorizado Mazda.
Se exhibe continuamente un
determinado indicador de
detección de obstrucción.Consulte la sección Indicación de detección de obstrucción en la página 4-179.
Cuando conduce
Sistema de sensor de estacionamiento
4-183
CX-5_8DJ9-SP-13I_Edition1 Page327
Tuesday, September 3 2013 1:57 PM
Form No.8DJ9-SP-13I

Black plate (328,1)
4-184
CX-5_8DJ9-SP-13I_Edition1 Page328
Tuesday, September 3 2013 1:57 PM
Form No.8DJ9-SP-13I

Black plate (329,1)
5Características interiores
Uso de los diferentes dispositivos que hacen cómodo el conducir, incluyendo
el control de climatización y el sistema de audio.
Climatizador .................................................................................. 5-2
Consejos para el funcionamiento .............................................. 5-2
Funcionamiento de las salidas de aire ....................................... 5-3
Tipo manual .............................................................................. 5-5
Tipo completamente automático ............................................... 5-9
Sistema de audio ......................................................................... 5-14
Antena ..................................................................................... 5-14
Consejos de funcionamiento para el sistema de audio ............ 5-14
Audio (Tipo A/Tipo B)
í........................................................ 5-29
Audio (Tipo C/Tipo D)í........................................................ 5-43
Funcionamiento del interruptor de control de audio ............... 5-60
Operación del interruptor de comandante
í............................ 5-62
Modo AUX/USB/iPodí......................................................... 5-63
Bluetooth® .................................................................................. 5-84
Bluetooth®
í........................................................................... 5-84
Manos libres Bluetooth® ........................................................ 5-91
Audio Bluetooth® ................................................................. 5-106
Localización de averías ......................................................... 5-109
Equipamiento interior ............................................................... 5-113
Parasoles ............................................................................... 5-113
Luces interiores ..................................................................... 5-113
Reloj ...................................................................................... 5-116
Conectores de accesorios ...................................................... 5-117
Soporte para bebidas ............................................................. 5-119
Soporte para botella .............................................................. 5-120
Compartimientos para guardar objetos ................................. 5-121
Cenicero desmontable
í........................................................ 5-124
5-1íAlgunos modelos.
CX-5_8DJ9-SP-13I_Edition1 Page329
Tuesday, September 3 2013 1:57 PM
Form No.8DJ9-SP-13I

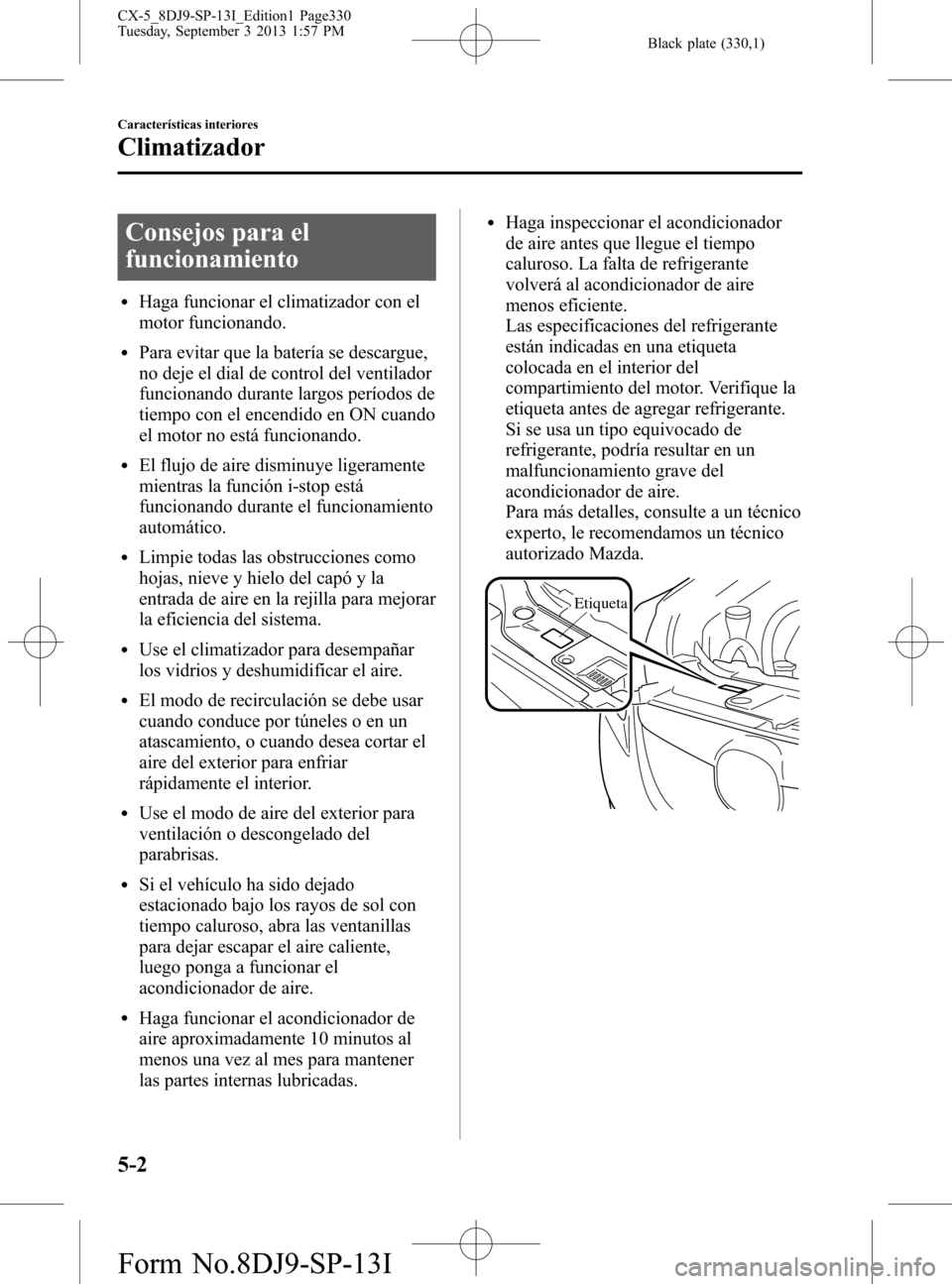

Black plate (330,1)
Consejos para el
funcionamiento
lHaga funcionar el climatizador con el
motor funcionando.
lPara evitar que la batería se descargue,
no deje el dial de control del ventilador
funcionando durante largos períodos de
tiempo con el encendido en ON cuando
el motor no está funcionando.
lEl flujo de aire disminuye ligeramente
mientras la función i-stop está
funcionando durante el funcionamiento
automático.
lLimpie todas las obstrucciones como
hojas, nieve y hielo del capó y la
entrada de aire en la rejilla para mejorar
la eficiencia del sistema.
lUse el climatizador para desempañar
los vidrios y deshumidificar el aire.
lEl modo de recirculación se debe usar
cuando conduce por túneles o en un
atascamiento, o cuando desea cortar el
aire del exterior para enfriar
rápidamente el interior.
lUse el modo de aire del exterior para
ventilación o descongelado del
parabrisas.
lSi el vehículo ha sido dejado
estacionado bajo los rayos de sol con
tiempo caluroso, abra las ventanillas
para dejar escapar el aire caliente,
luego ponga a funcionar el
acondicionador de aire.
lHaga funcionar el acondicionador de
aire aproximadamente 10 minutos al
menos una vez al mes para mantener
las partes internas lubricadas.
lHaga inspeccionar el acondicionador
de aire antes que llegue el tiempo
caluroso. La falta de refrigerante
volverá al acondicionador de aire
menos eficiente.
Las especificaciones del refrigerante
están indicadas en una etiqueta
colocada en el interior del
compartimiento del motor. Verifique la
etiqueta antes de agregar refrigerante.
Si se usa un tipo equivocado de
refrigerante, podría resultar en un
malfuncionamiento grave del
acondicionador de aire.
Para más detalles, consulte a un técnico
experto, le recomendamos un técnico
autorizado Mazda.
Etiqueta
5-2
Características interiores
Climatizador
CX-5_8DJ9-SP-13I_Edition1 Page330
Tuesday, September 3 2013 1:57 PM
Form No.8DJ9-SP-13I
