MAZDA MODEL CX-5 2014 Manual del propietario (in Spanish)

Black plate (291,1)
Sistema de advertencia de abandono de carril (LDWS)í
lEl LDWS notifica al conductor que el vehículo se puede estar desviando de su carril.
lEl sistema detecta las líneas blancas (amarillas) en los carriles usando la cámara sensora
hacia adelante (FSC) y si determina que el vehículo se está desviando de su carril,
notificará al conductor destellando el indicador LDWS (verde) y haciendo sonar la
advertencia sonora de LDWS.
lUse el LDWS cuando conduzca el vehículo por caminos con líneas blancas (amarillas).
lPara vehículos con grupo de instrumentos tipo A, verifique la condición del vehículo o
hágalo inspeccionar en un técnico experto, le recomendamos un técnico autorizado
Mazda de acuerdo con la indicación.
lUn malfuncionamiento del sistema o en las condiciones de funcionamiento se indica
mediante una advertencia.
Consulte la sección Luces de advertencia/indicadores en la página 4-40.
Consulte la sección Advertencia sonora del sistema de advertencia de abandono de carril
(LDWS) en la página 7-52.
Cámara sensora hacia adelante
(FSC)
Cuando conduce
Sistema de advertencia de abandono de carril (LDWS)
4-147íAlgunos modelos. CX-5_8DJ9-SP-13I_Edition1 Page291
Tuesday, September 3 2013 1:57 PM
Form No.8DJ9-SP-13I

Black plate (292,1)

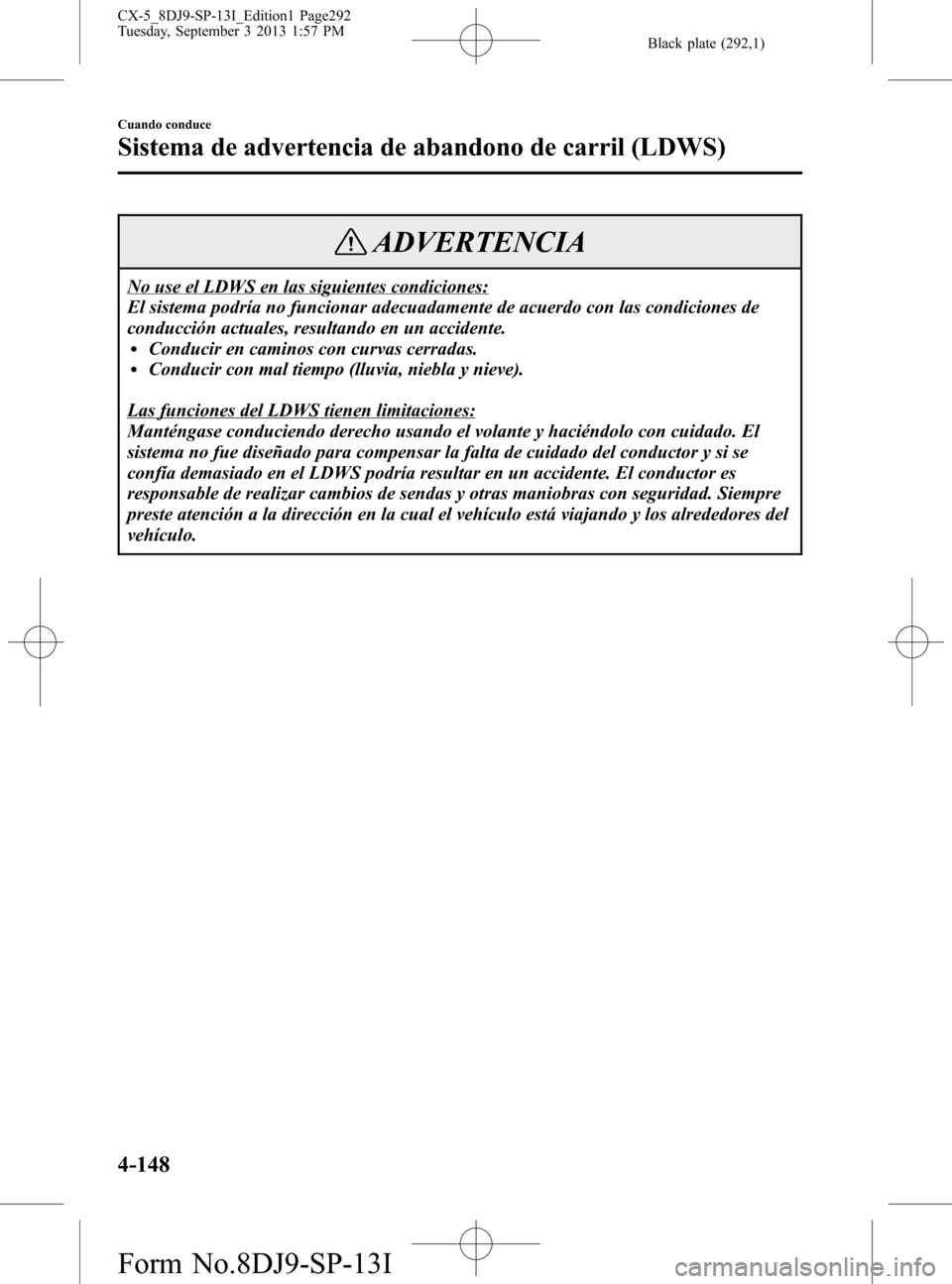

ADVERTENCIA
No use el LDWS en las siguientes condiciones:
El sistema podría no funcionar adecuadamente de acuerdo con las condiciones de
conducción actuales, resultando en un accidente.
lConducir en caminos con curvas cerradas.lConducir con mal tiempo (lluvia, niebla y nieve).
Las funciones del LDWS tienen limitaciones:
Manténgase conduciendo derecho usando el volante y haciéndolo con cuidado. El
sistema no fue diseñado para compensar la falta de cuidado del conductor y si se
confía demasiado en el LDWS podría resultar en un accidente. El conductor es
responsable de realizar cambios de sendas y otras maniobras con seguridad. Siempre
preste atención a la dirección en la cual el vehículo está viajando y los alrededores del
vehículo.
4-148
Cuando conduce
Sistema de advertencia de abandono de carril (LDWS)
CX-5_8DJ9-SP-13I_Edition1 Page292
Tuesday, September 3 2013 1:57 PM
Form No.8DJ9-SP-13I

Black plate (293,1)
PRECAUCION
lNo modifique la suspensión. Si se cambia la altura del vehículo o la fuerza de
amortiguación de la suspensión, el LDWS podría no funcionar correctamente.
lNo retire la cubierta de la cámara sensora hacia adelante (FSC). De lo contrario, el
sistema no funcionará normalmente.
lPonga atención con los siguientes cuidados para asegurarse el funcionamiento
correcto del LDWS.
lNo coloque objetos que reflejen luz en el panel de instrumentos.lMantenga limpia el área del vidrio del parabrisas cerca de la cámara sensora hacia
adelante (FSC).
lNo aplique accesorios, adhesivos o películas en el parabrisas cerca de la cámara
sensora hacia adelante (FSC). Si hay objetos delante del objetivo de la cámara
sensora hacia adelante (FSC), incluso un adhesivo transparente, éste obstruirá el
objetivo y provocará que el sistema no funcione correctamente.
lAntes de realizar las reparaciones alrededor del espejo retrovisor, consulte a un
técnico experto, le recomendamos un técnico autorizado Mazda.
lMantenga siempre limpio el vidrio del parabrisas alrededor de la cámara sensora
hacia adelante (FSC). Si el parabrisas se empaña, desempáñelo usando el
desempañador delantero.
lCuando limpie el parabrisas, no permita que limpiadores de cristales o líquidos de
limpieza similares hagan contacto con el objetivo de la cámara sensora hacia
adelante (FSC). Además, no toque el objetivo de la cámara sensora hacia adelante
(FSC).
lConsulte a un técnico experto, le recomendamos un técnico autorizado Mazda para
limpiar el interior del parabrisas alrededor de la cámara sensora hacia adelante
(FSC).
Cuando conduce
Sistema de advertencia de abandono de carril (LDWS)
4-149
CX-5_8DJ9-SP-13I_Edition1 Page293
Tuesday, September 3 2013 1:57 PM
Form No.8DJ9-SP-13I

Black plate (294,1)

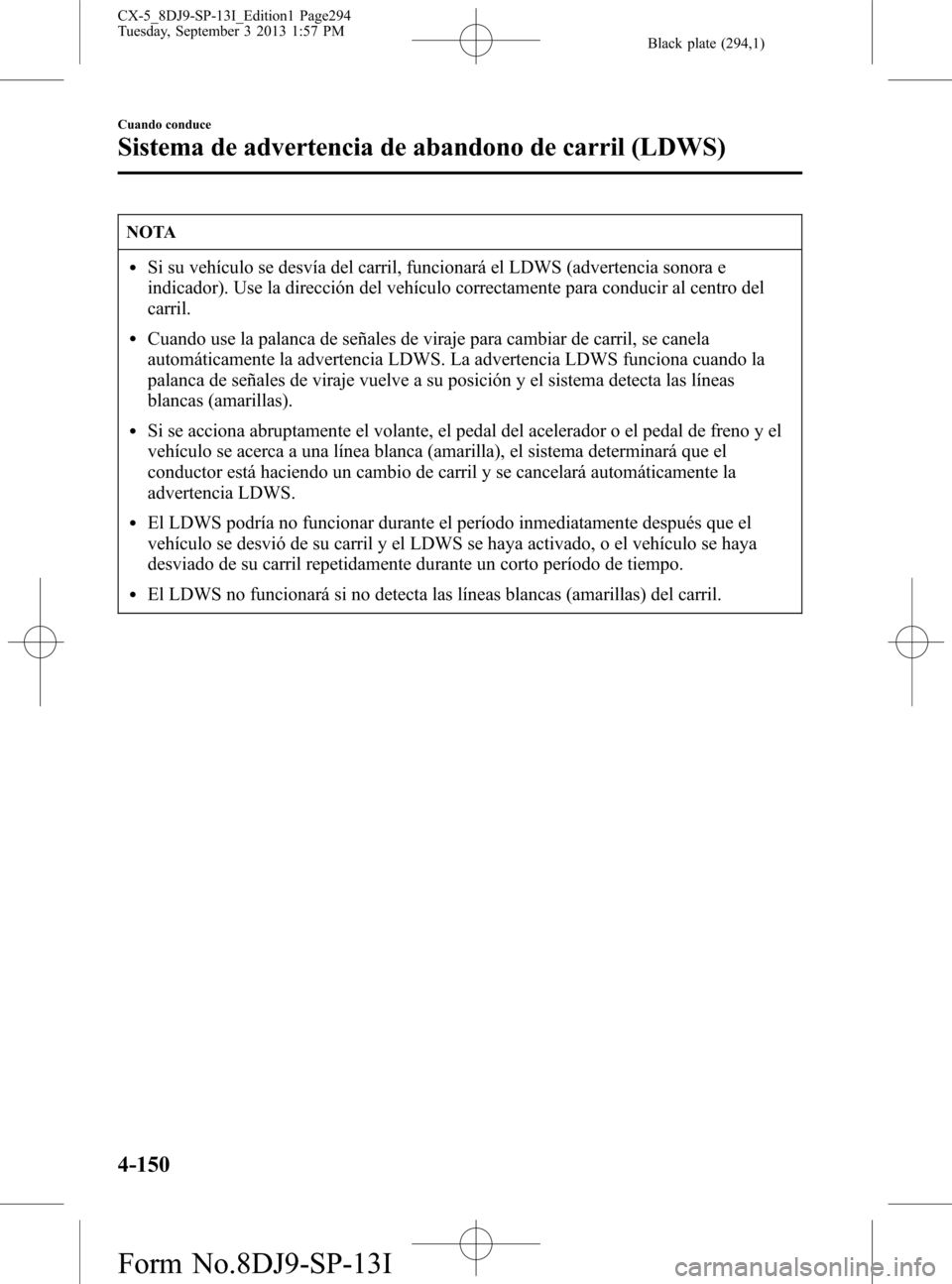

NOTA
lSi su vehículo se desvía del carril, funcionará el LDWS (advertencia sonora e
indicador). Use la dirección del vehículo correctamente para conducir al centro del
carril.
lCuando use la palanca de señales de viraje para cambiar de carril, se canela
automáticamente la advertencia LDWS. La advertencia LDWS funciona cuando la
palanca de señales de viraje vuelve a su posición y el sistema detecta las líneas
blancas (amarillas).
lSi se acciona abruptamente el volante, el pedal del acelerador o el pedal de freno y el
vehículo se acerca a una línea blanca (amarilla), el sistema determinará que el
conductor está haciendo un cambio de carril y se cancelará automáticamente la
advertencia LDWS.
lEl LDWS podría no funcionar durante el período inmediatamente después que el
vehículo se desvió de su carril y el LDWS se haya activado, o el vehículo se haya
desviado de su carril repetidamente durante un corto período de tiempo.
lEl LDWS no funcionará si no detecta las líneas blancas (amarillas) del carril.
4-150
Cuando conduce
Sistema de advertencia de abandono de carril (LDWS)
CX-5_8DJ9-SP-13I_Edition1 Page294
Tuesday, September 3 2013 1:57 PM
Form No.8DJ9-SP-13I

Black plate (295,1)

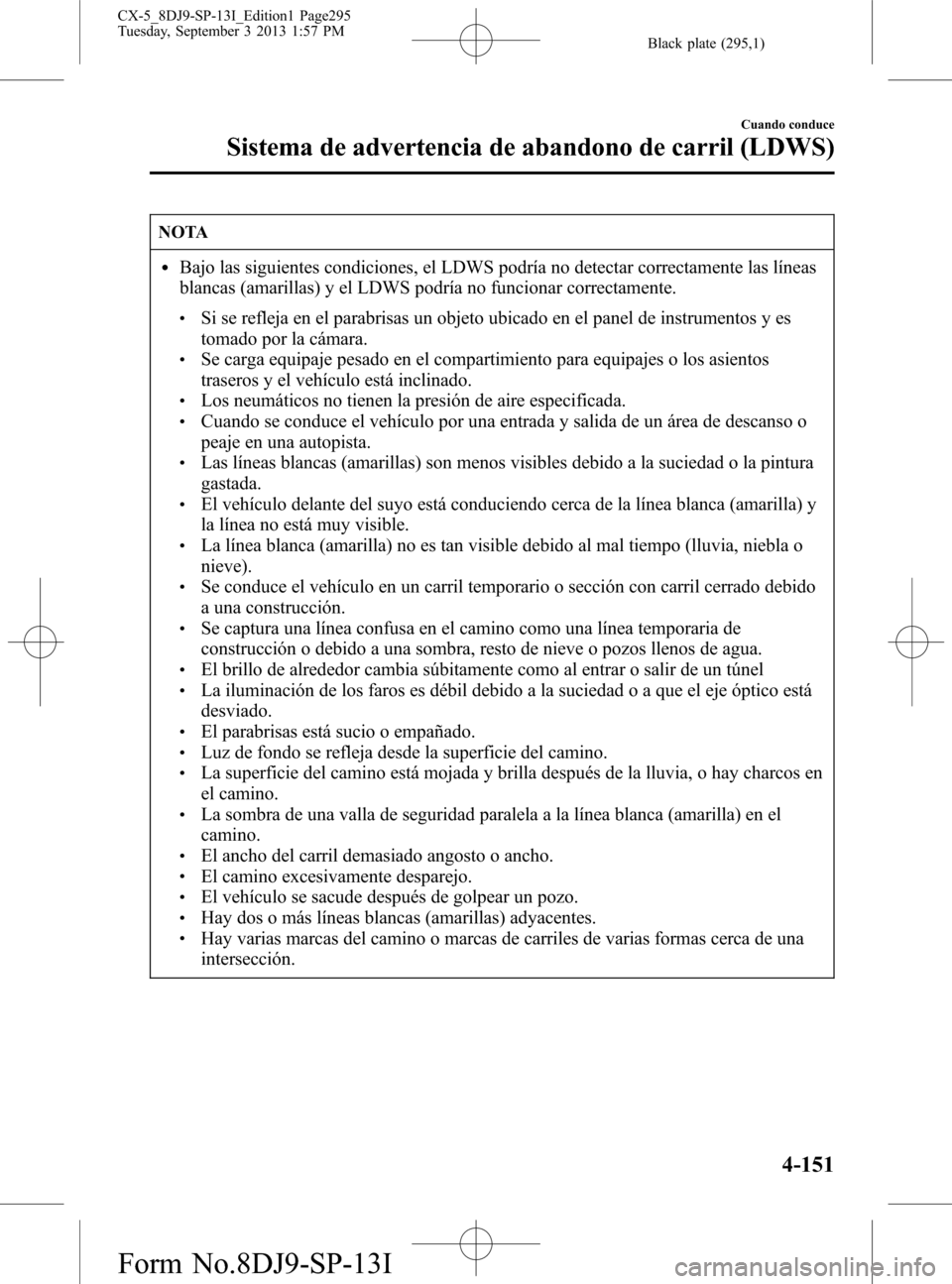

NOTA
lBajo las siguientes condiciones, el LDWS podría no detectar correctamente las líneas
blancas (amarillas) y el LDWS podría no funcionar correctamente.
lSi se refleja en el parabrisas un objeto ubicado en el panel de instrumentos y es
tomado por la cámara.
lSe carga equipaje pesado en el compartimiento para equipajes o los asientos
traseros y el vehículo está inclinado.
lLos neumáticos no tienen la presión de aire especificada.lCuando se conduce el vehículo por una entrada y salida de un área de descanso o
peaje en una autopista.
lLas líneas blancas (amarillas) son menos visibles debido a la suciedad o la pintura
gastada.
lEl vehículo delante del suyo está conduciendo cerca de la línea blanca (amarilla) y
la línea no está muy visible.
lLa línea blanca (amarilla) no es tan visible debido al mal tiempo (lluvia, niebla o
nieve).
lSe conduce el vehículo en un carril temporario o sección con carril cerrado debido
a una construcción.
lSe captura una línea confusa en el camino como una línea temporaria de
construcción o debido a una sombra, resto de nieve o pozos llenos de agua.
lEl brillo de alrededor cambia súbitamente como al entrar o salir de un túnellLa iluminación de los faros es débil debido a la suciedad o a que el eje óptico está
desviado.
lEl parabrisas está sucio o empañado.lLuz de fondo se refleja desde la superficie del camino.lLa superficie del camino está mojada y brilla después de la lluvia, o hay charcos en
el camino.
lLa sombra de una valla de seguridad paralela a la línea blanca (amarilla) en el
camino.
lEl ancho del carril demasiado angosto o ancho.lEl camino excesivamente desparejo.lEl vehículo se sacude después de golpear un pozo.lHay dos o más líneas blancas (amarillas) adyacentes.lHay varias marcas del camino o marcas de carriles de varias formas cerca de una
intersección.
Cuando conduce
Sistema de advertencia de abandono de carril (LDWS)
4-151
CX-5_8DJ9-SP-13I_Edition1 Page295
Tuesday, September 3 2013 1:57 PM
Form No.8DJ9-SP-13I

Black plate (296,1)

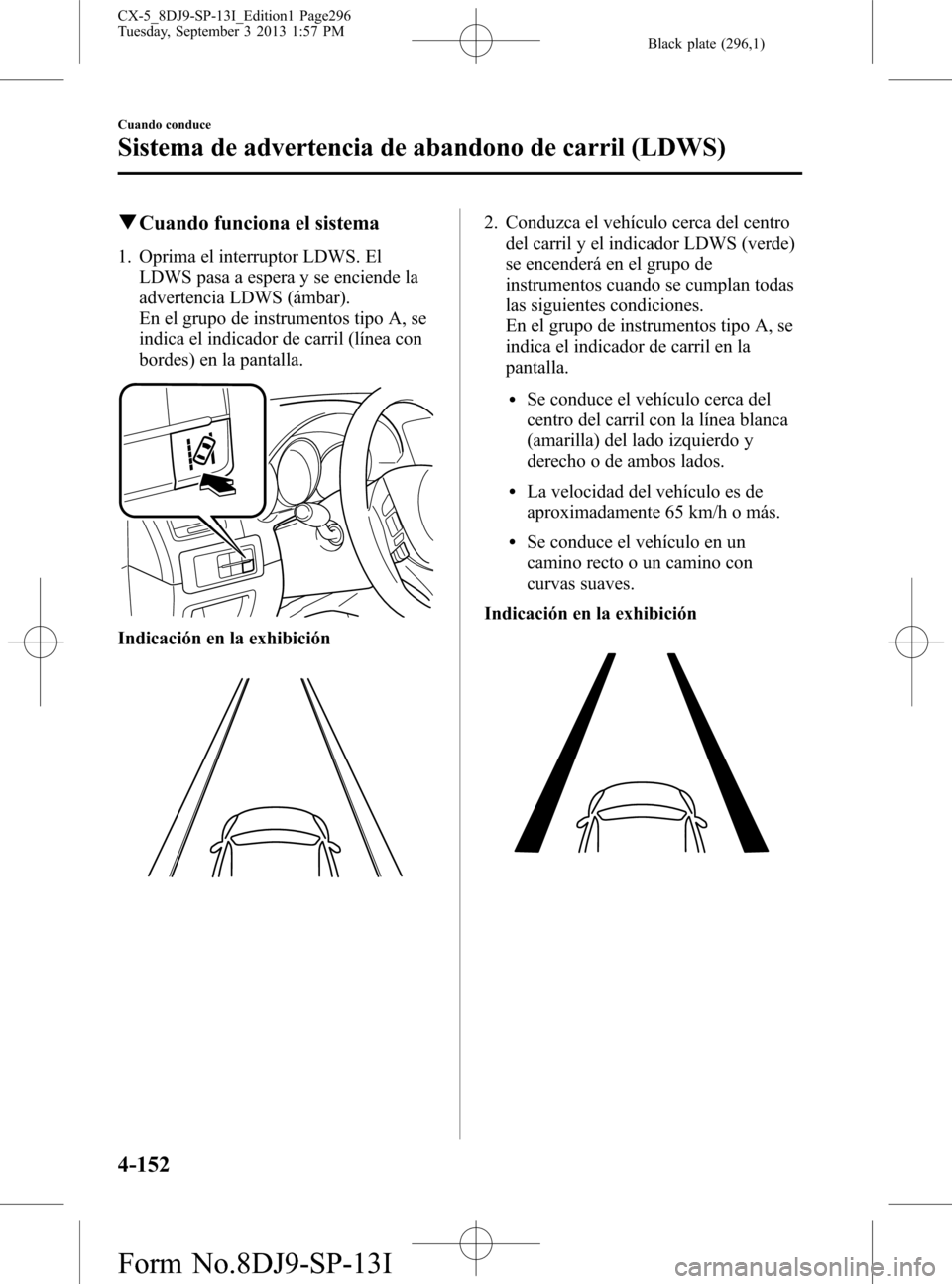

qCuando funciona el sistema
1. Oprima el interruptor LDWS. El
LDWS pasa a espera y se enciende la
advertencia LDWS (ámbar).
En el grupo de instrumentos tipo A, se
indica el indicador de carril (línea con
bordes) en la pantalla.
Indicación en la exhibición
2. Conduzca el vehículo cerca del centro
del carril y el indicador LDWS (verde)
se encenderá en el grupo de
instrumentos cuando se cumplan todas
las siguientes condiciones.
En el grupo de instrumentos tipo A, se
indica el indicador de carril en la
pantalla.
lSe conduce el vehículo cerca del
centro del carril con la línea blanca
(amarilla) del lado izquierdo y
derecho o de ambos lados.
lLa velocidad del vehículo es de
aproximadamente 65 km/h o más.
lSe conduce el vehículo en un
camino recto o un camino con
curvas suaves.
Indicación en la exhibición
4-152
Cuando conduce
Sistema de advertencia de abandono de carril (LDWS)
CX-5_8DJ9-SP-13I_Edition1 Page296
Tuesday, September 3 2013 1:57 PM
Form No.8DJ9-SP-13I

Black plate (297,1)

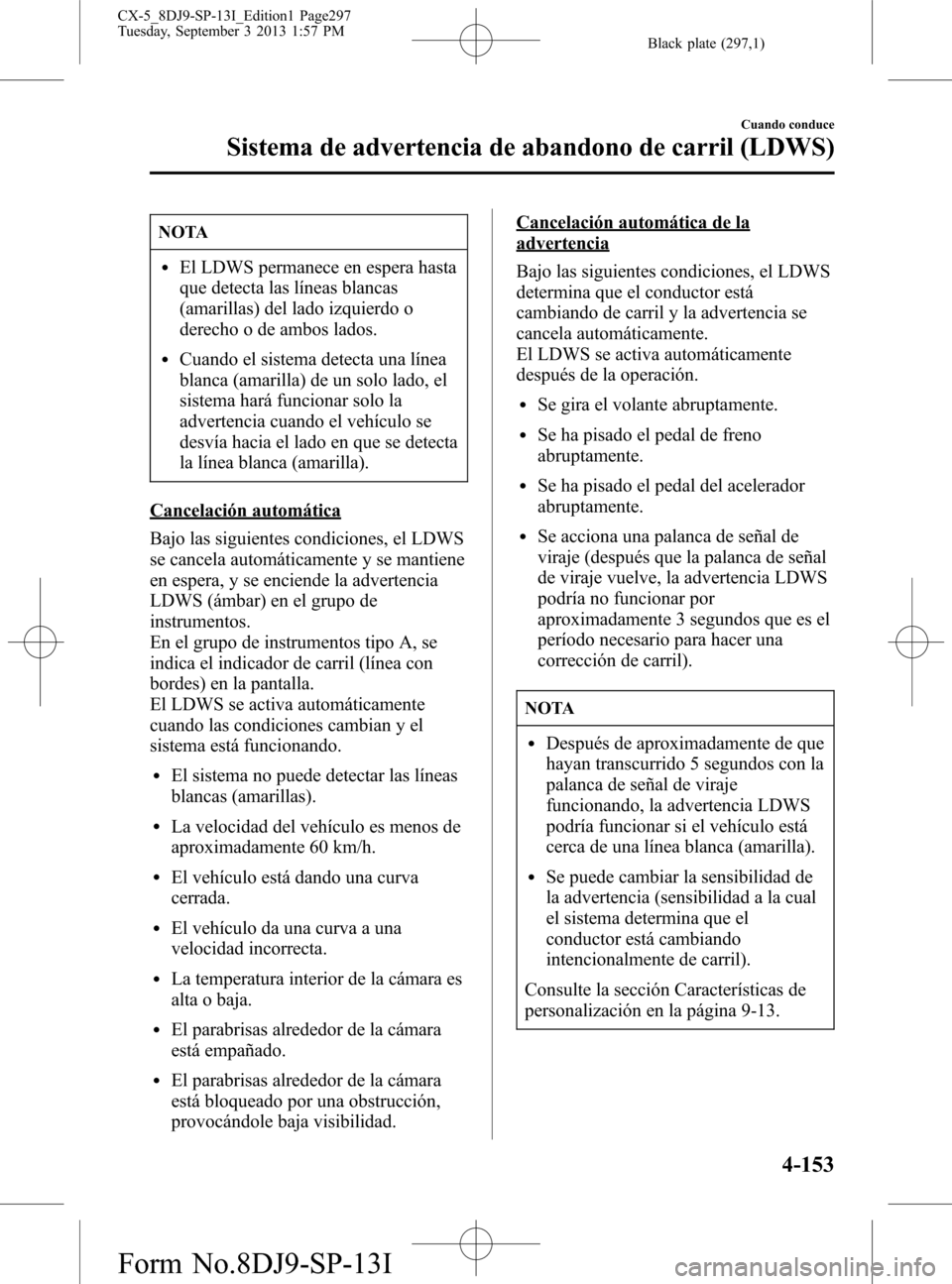

NOTA
lEl LDWS permanece en espera hasta
que detecta las líneas blancas
(amarillas) del lado izquierdo o
derecho o de ambos lados.
lCuando el sistema detecta una línea
blanca (amarilla) de un solo lado, el
sistema hará funcionar solo la
advertencia cuando el vehículo se
desvía hacia el lado en que se detecta
la línea blanca (amarilla).
Cancelación automática
Bajo las siguientes condiciones, el LDWS
se cancela automáticamente y se mantiene
en espera, y se enciende la advertencia
LDWS (ámbar) en el grupo de
instrumentos.
En el grupo de instrumentos tipo A, se
indica el indicador de carril (línea con
bordes) en la pantalla.
El LDWS se activa automáticamente
cuando las condiciones cambian y el
sistema está funcionando.
lEl sistema no puede detectar las líneas
blancas (amarillas).
lLa velocidad del vehículo es menos de
aproximadamente 60 km/h.
lEl vehículo está dando una curva
cerrada.
lEl vehículo da una curva a una
velocidad incorrecta.
lLa temperatura interior de la cámara es
alta o baja.
lEl parabrisas alrededor de la cámara
está empañado.
lEl parabrisas alrededor de la cámara
está bloqueado por una obstrucción,
provocándole baja visibilidad.
Cancelación automática de la
advertencia
Bajo las siguientes condiciones, el LDWS
determina que el conductor está
cambiando de carril y la advertencia se
cancela automáticamente.
El LDWS se activa automáticamente
después de la operación.
lSe gira el volante abruptamente.
lSe ha pisado el pedal de freno
abruptamente.
lSe ha pisado el pedal del acelerador
abruptamente.
lSe acciona una palanca de señal de
viraje (después que la palanca de señal
de viraje vuelve, la advertencia LDWS
podría no funcionar por
aproximadamente 3 segundos que es el
período necesario para hacer una
corrección de carril).
NOTA
lDespués de aproximadamente de que
hayan transcurrido 5 segundos con la
palanca de señal de viraje
funcionando, la advertencia LDWS
podría funcionar si el vehículo está
cerca de una línea blanca (amarilla).
lSe puede cambiar la sensibilidad de
la advertencia (sensibilidad a la cual
el sistema determina que el
conductor está cambiando
intencionalmente de carril).
Consulte la sección Características de
personalización en la página 9-13.
Cuando conduce
Sistema de advertencia de abandono de carril (LDWS)
4-153
CX-5_8DJ9-SP-13I_Edition1 Page297
Tuesday, September 3 2013 1:57 PM
Form No.8DJ9-SP-13I

Black plate (298,1)
qCancelación del sistema
Para cancelar el LDWS, oprima el
interruptor LDWS. Se apaga el indicador
LDWS (verde/ámbar) en el grupo de
instrumentos.
Se apaga la indicación de carril exhibida
en el grupo de instrumentos tipo A.
qAdvertencia LDWS
Si el sistema determina que el vehículo
podría desviarse del carril mientras el
sistema está funcionando, la advertencia
LDWS sonará y el indicador LDWS
(verde) destellará.
Consulte la sección Luces de advertencia/
indicadores en la página 4-40.
Consulte la sección Advertencia sonora
del sistema de advertencia de abandono
de carril (LDWS) en la página 7-52.
En la exhibición del grupo de
instrumentos tipo A, se indica la dirección
donde el sistema determina que el
vehículo se desvía del carril.
Use el volante correctamente y conduzca
en el centro del carril.
Indicación en la exhibición
NOTA
lSi la advertencia sonora LDWS se
ajusta a un ruido sordo, el sonido se
escuchará desde el altavoz del
vehículo del lado que el sistema
determina que el vehículo se desvía
de su carril.
lLa advertencia sonora LDWS no se
escuchará desde el altavoz mientras
se está usando una función de audio
como el sistema de manos libres o el
reconocimiento de voz.
lLa advertencia sonora LDWS podría
no se escuchada dependiendo de las
condiciones de alrededor como
ruidos exteriores.
lSe puede cambiar el tiempo de
advertencia con que el sistema
determina que el vehículo se desvía
del carril.
Consulte la sección Características
de personalización en la página 9-13.
qCámara sensora hacia adelante
(FSC)
lLa cámara LDWS, ubicada cerca del
espejo retrovisor, también funciona
como cámara sensora hacia adelante
(FSC) para el sistema de control de
luces de carretera (HBC).
4-154
Cuando conduce
Sistema de advertencia de abandono de carril (LDWS)
CX-5_8DJ9-SP-13I_Edition1 Page298
Tuesday, September 3 2013 1:57 PM
Form No.8DJ9-SP-13I

Black plate (299,1)
lSi la temperatura interior de la cámara
sensora hacia adelante (FSC) es
demasiado alta o baja, el LDWS se
cancela automáticamente y se mantiene
en espera, y destella la advertencia
LDWS (ámbar) en el grupo de
instrumentos. La información de
mensaje se muestra en la pantalla en el
grupo de instrumentos tipo A.
El LDWS se activa automáticamente
cuando las condiciones cambian y el
sistema está funcionando.
Cámara sensora hacia adelante (FSC)
PRECAUCION
Ponga atención con los siguientes
cuidados para asegurarse el
funcionamiento correcto de la cámara
sensora hacia adelante (FSC).
lNo desmonte la cubierta de la
cámara sensora hacia adelante
(FSC).
lConsulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda respecto a la limpieza del
objetivo de la cámara.
PRECAUCION
lNo golpee o aplique demasiada
fuerza a la cámara sensora hacia
adelante (FSC) o el área alrededor de
ella. Si la cámara sensora hacia
adelante (FSC) ha sido golpeada
fuertemente, no use el LDWS y
consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
lConsulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda antes de realizar reparaciones
alrededor de la cámara sensora hacia
adelante (FSC).
lLa cámara sensora hacia adelante
(FSC) está instalada en el parabrisas.
Consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda para cambiar y reparar el
parabrisas.
lLa dirección en que se apunta la
cámara sensora hacia adelante (FSC)
ha sido ajustada con precisión. No
cambie la posición de instalación de
la cámara sensora hacia adelante
(FSC) ni la desmonte. De lo
contrario, podría resultar en daños o
malfuncionamientos.
lTenga cuidado de no rayar el
objetivo de la cámara sensora hacia
adelante (FSC) ni permitir que se
ensucie. También, no desarme la
cámara. De lo contrario, podría
resultar en daños o
malfuncionamientos.
Cuando conduce
Sistema de advertencia de abandono de carril (LDWS)
4-155
CX-5_8DJ9-SP-13I_Edition1 Page299
Tuesday, September 3 2013 1:57 PM
Form No.8DJ9-SP-13I

Black plate (300,1)

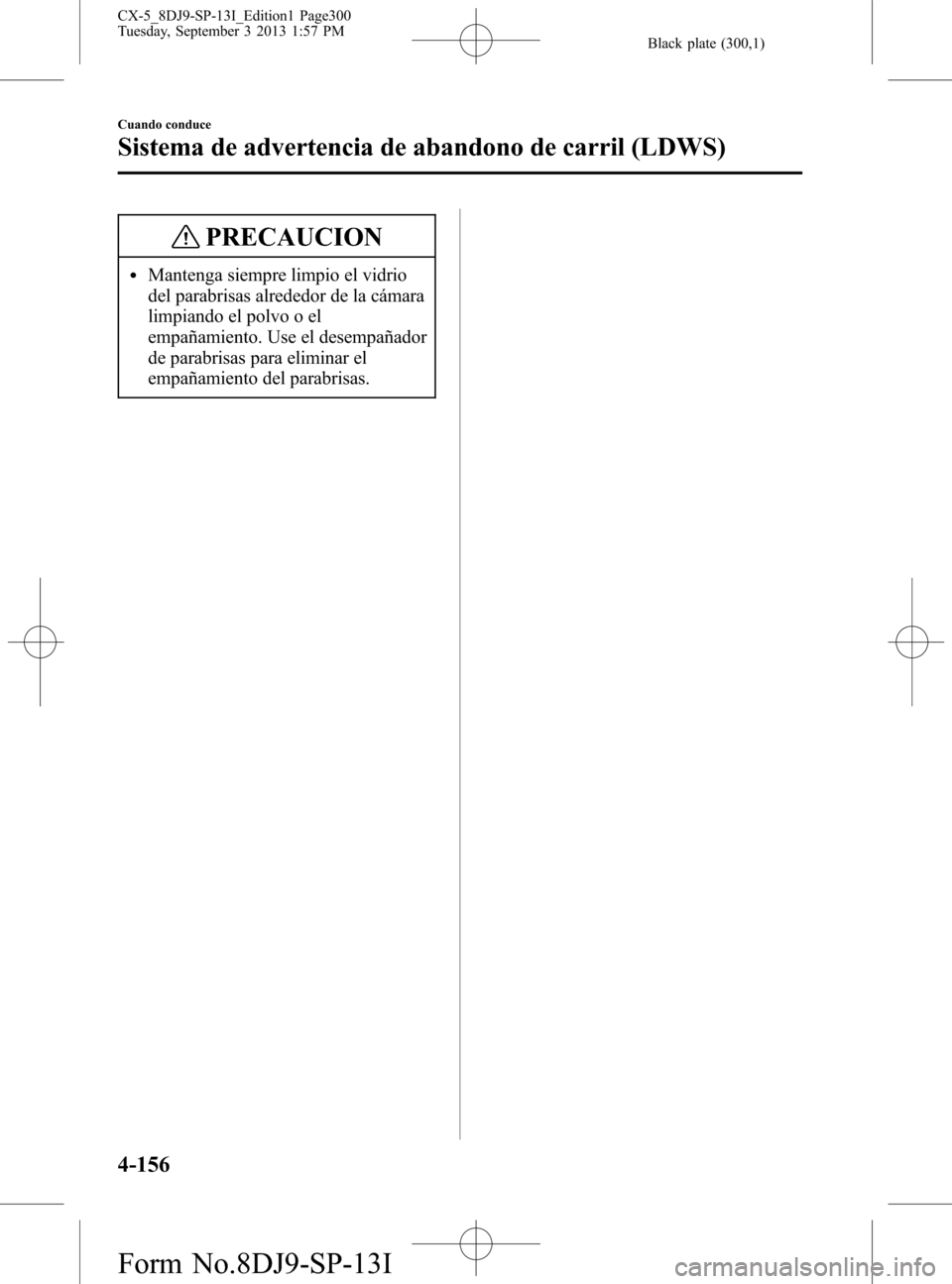

PRECAUCION
lMantenga siempre limpio el vidrio
del parabrisas alrededor de la cámara
limpiando el polvo o el
empañamiento. Use el desempañador
de parabrisas para eliminar el
empañamiento del parabrisas.
4-156
Cuando conduce
Sistema de advertencia de abandono de carril (LDWS)
CX-5_8DJ9-SP-13I_Edition1 Page300
Tuesday, September 3 2013 1:57 PM
Form No.8DJ9-SP-13I
