Black plate (451,1)

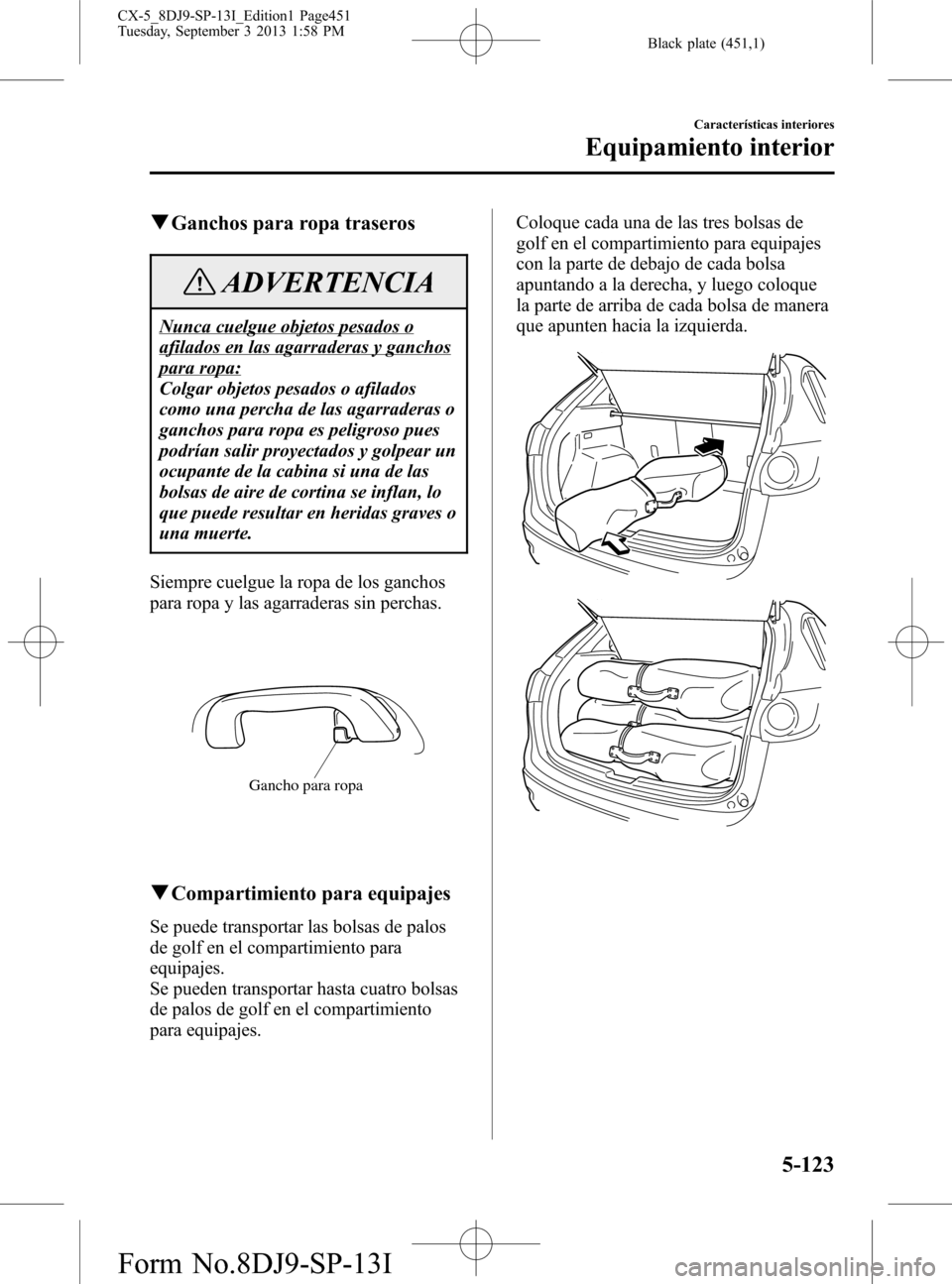

qGanchos para ropa traseros
ADVERTENCIA
Nunca cuelgue objetos pesados o
afilados en las agarraderas y ganchos
para ropa:
Colgar objetos pesados o afilados
como una percha de las agarraderas o
ganchos para ropa es peligroso pues
podrían salir proyectados y golpear un
ocupante de la cabina si una de las
bolsas de aire de cortina se inflan, lo
que puede resultar en heridas graves o
una muerte.
Siempre cuelgue la ropa de los ganchos
para ropa y las agarraderas sin perchas.
Gancho para ropa
qCompartimiento para equipajes
Se puede transportar las bolsas de palos
de golf en el compartimiento para
equipajes.
Se pueden transportar hasta cuatro bolsas
de palos de golf en el compartimiento
para equipajes.Coloque cada una de las tres bolsas de
golf en el compartimiento para equipajes
con la parte de debajo de cada bolsa
apuntando a la derecha, y luego coloque
la parte de arriba de cada bolsa de manera
que apunten hacia la izquierda.
Características interiores
Equipamiento interior
5-123
CX-5_8DJ9-SP-13I_Edition1 Page451
Tuesday, September 3 2013 1:58 PM
Form No.8DJ9-SP-13I

Black plate (452,1)

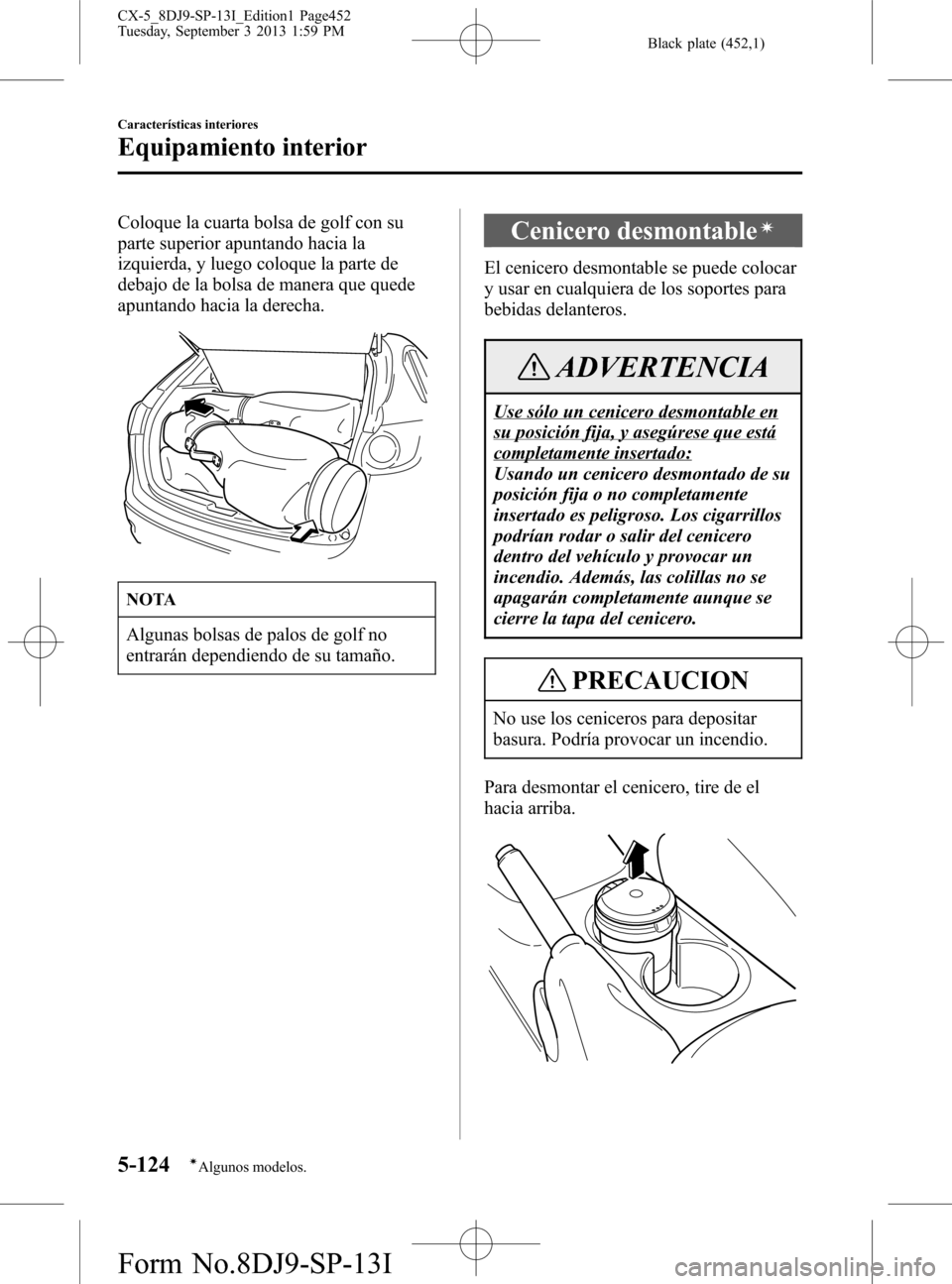

Coloque la cuarta bolsa de golf con su
parte superior apuntando hacia la
izquierda, y luego coloque la parte de
debajo de la bolsa de manera que quede
apuntando hacia la derecha.
NOTA
Algunas bolsas de palos de golf no
entrarán dependiendo de su tamaño.
Cenicero desmontableí
El cenicero desmontable se puede colocar
y usar en cualquiera de los soportes para
bebidas delanteros.
ADVERTENCIA
Use sólo un cenicero desmontable en
su posición fija, y asegúrese que está
completamente insertado:
Usando un cenicero desmontado de su
posición fija o no completamente
insertado es peligroso. Los cigarrillos
podrían rodar o salir del cenicero
dentro del vehículo y provocar un
incendio. Además, las colillas no se
apagarán completamente aunque se
cierre la tapa del cenicero.
PRECAUCION
No use los ceniceros para depositar
basura. Podría provocar un incendio.
Para desmontar el cenicero, tire de el
hacia arriba.
5-124
Características interiores
íAlgunos modelos.
Equipamiento interior
CX-5_8DJ9-SP-13I_Edition1 Page452
Tuesday, September 3 2013 1:59 PM
Form No.8DJ9-SP-13I

Black plate (453,1)

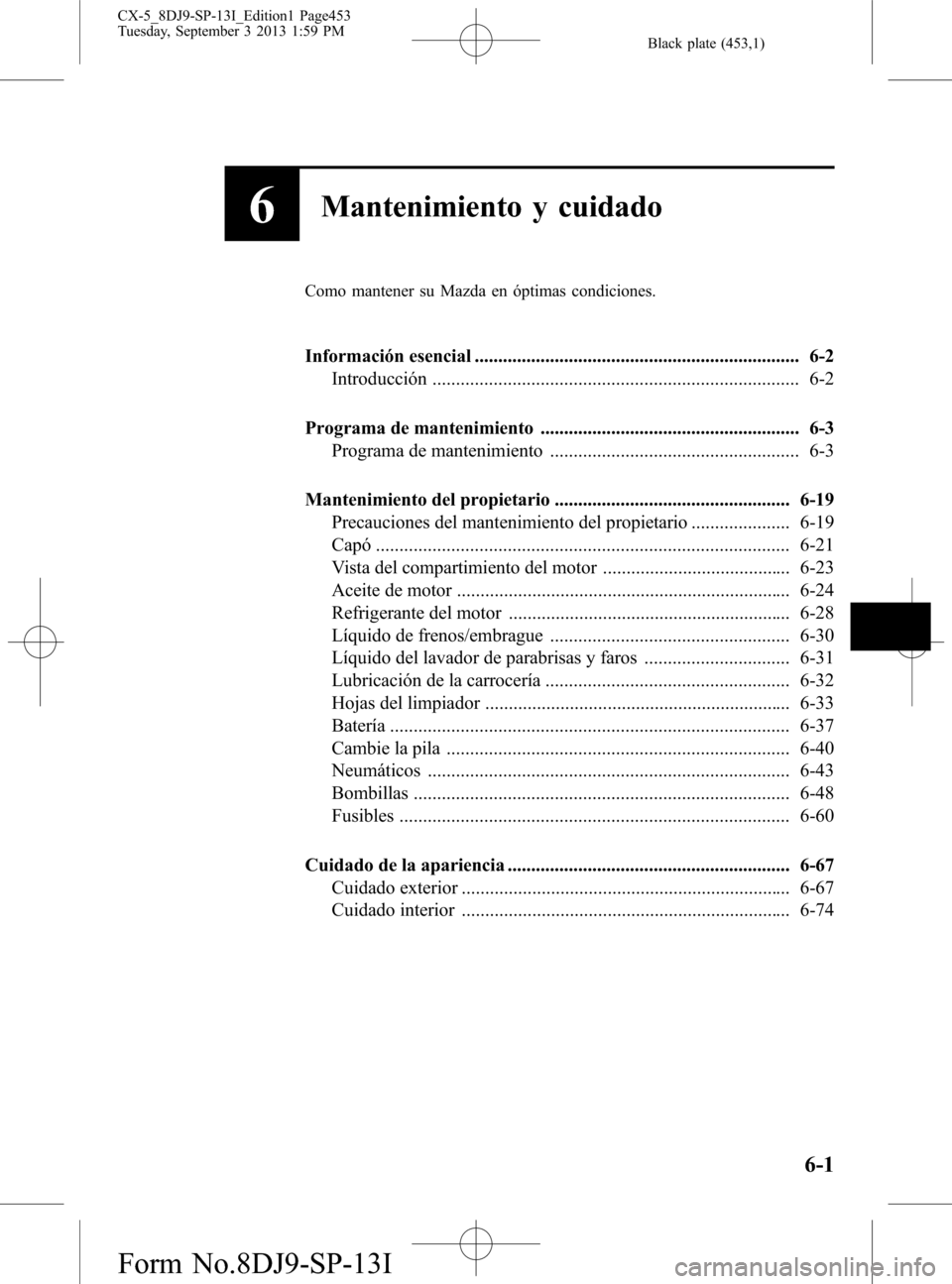

6Mantenimiento y cuidado
Como mantener su Mazda en óptimas condiciones.
Información esencial ..................................................................... 6-2
Introducción .............................................................................. 6-2
Programa de mantenimiento ....................................................... 6-3
Programa de mantenimiento ..................................................... 6-3
Mantenimiento del propietario .................................................. 6-19
Precauciones del mantenimiento del propietario ..................... 6-19
Capó ........................................................................................ 6-21
Vista del compartimiento del motor ........................................ 6-23
Aceite de motor ....................................................................... 6-24
Refrigerante del motor ............................................................ 6-28
Líquido de frenos/embrague ................................................... 6-30
Líquido del lavador de parabrisas y faros ............................... 6-31
Lubricación de la carrocería .................................................... 6-32
Hojas del limpiador ................................................................. 6-33
Batería ..................................................................................... 6-37
Cambie la pila ......................................................................... 6-40
Neumáticos ............................................................................. 6-43
Bombillas ................................................................................ 6-48
Fusibles ................................................................................... 6-60
Cuidado de la apariencia ............................................................ 6-67
Cuidado exterior ...................................................................... 6-67
Cuidado interior ...................................................................... 6-74
6-1
CX-5_8DJ9-SP-13I_Edition1 Page453
Tuesday, September 3 2013 1:59 PM
Form No.8DJ9-SP-13I

Black plate (454,1)

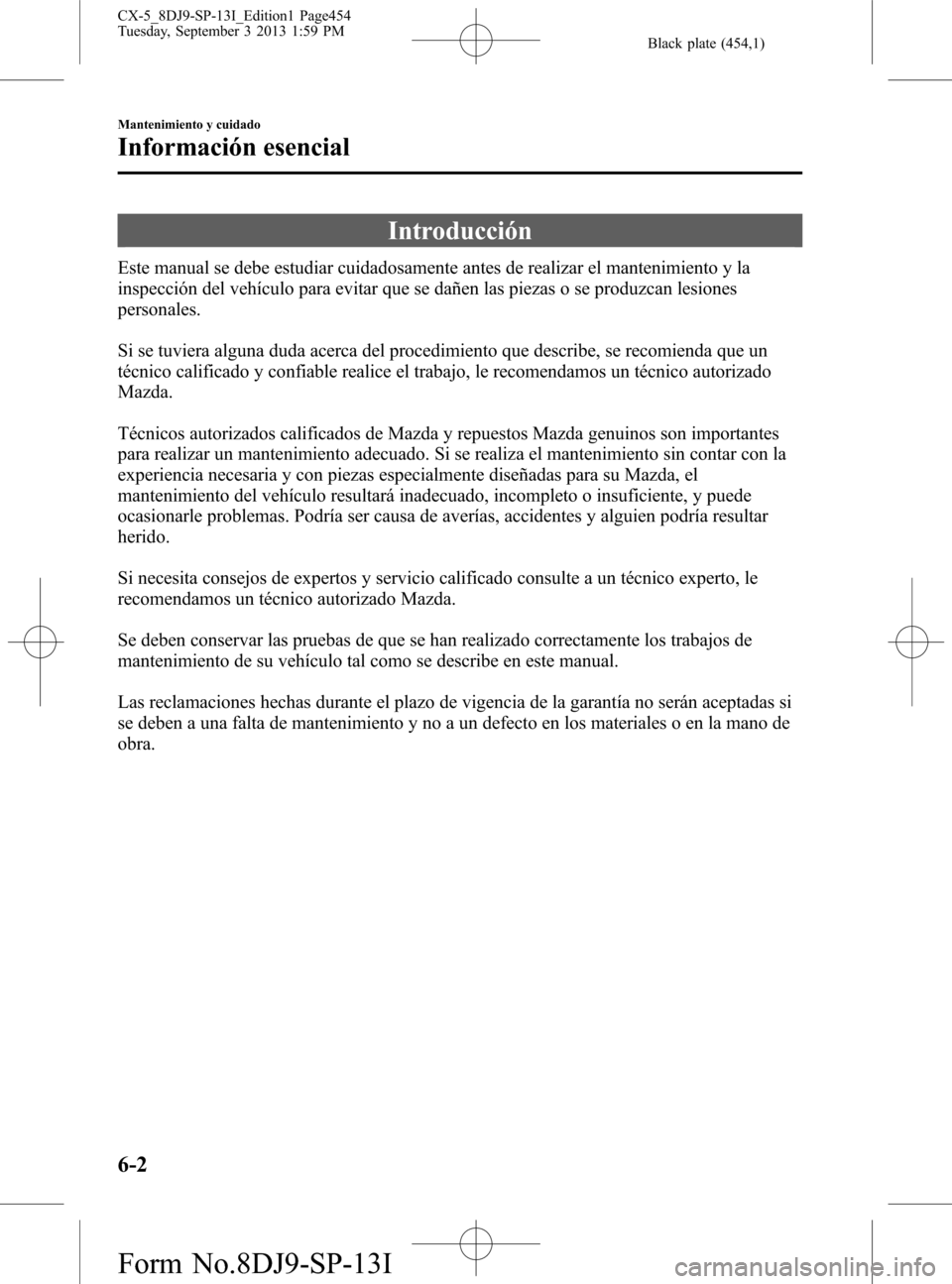

Introducción
Este manual se debe estudiar cuidadosamente antes de realizar el mantenimiento y la
inspección del vehículo para evitar que se dañen las piezas o se produzcan lesiones
personales.
Si se tuviera alguna duda acerca del procedimiento que describe, se recomienda que un
técnico calificado y confiable realice el trabajo, le recomendamos un técnico autorizado
Mazda.
Técnicos autorizados calificados de Mazda y repuestos Mazda genuinos son importantes
para realizar un mantenimiento adecuado. Si se realiza el mantenimiento sin contar con la
experiencia necesaria y con piezas especialmente diseñadas para su Mazda, el
mantenimiento del vehículo resultará inadecuado, incompleto o insuficiente, y puede
ocasionarle problemas. Podría ser causa de averías, accidentes y alguien podría resultar
herido.
Si necesita consejos de expertos y servicio calificado consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda.
Se deben conservar las pruebas de que se han realizado correctamente los trabajos de
mantenimiento de su vehículo tal como se describe en este manual.
Las reclamaciones hechas durante el plazo de vigencia de la garantía no serán aceptadas si
se deben a una falta de mantenimiento y no a un defecto en los materiales o en la mano de
obra.
6-2
Mantenimiento y cuidado
Información esencial
CX-5_8DJ9-SP-13I_Edition1 Page454
Tuesday, September 3 2013 1:59 PM
Form No.8DJ9-SP-13I

Black plate (455,1)

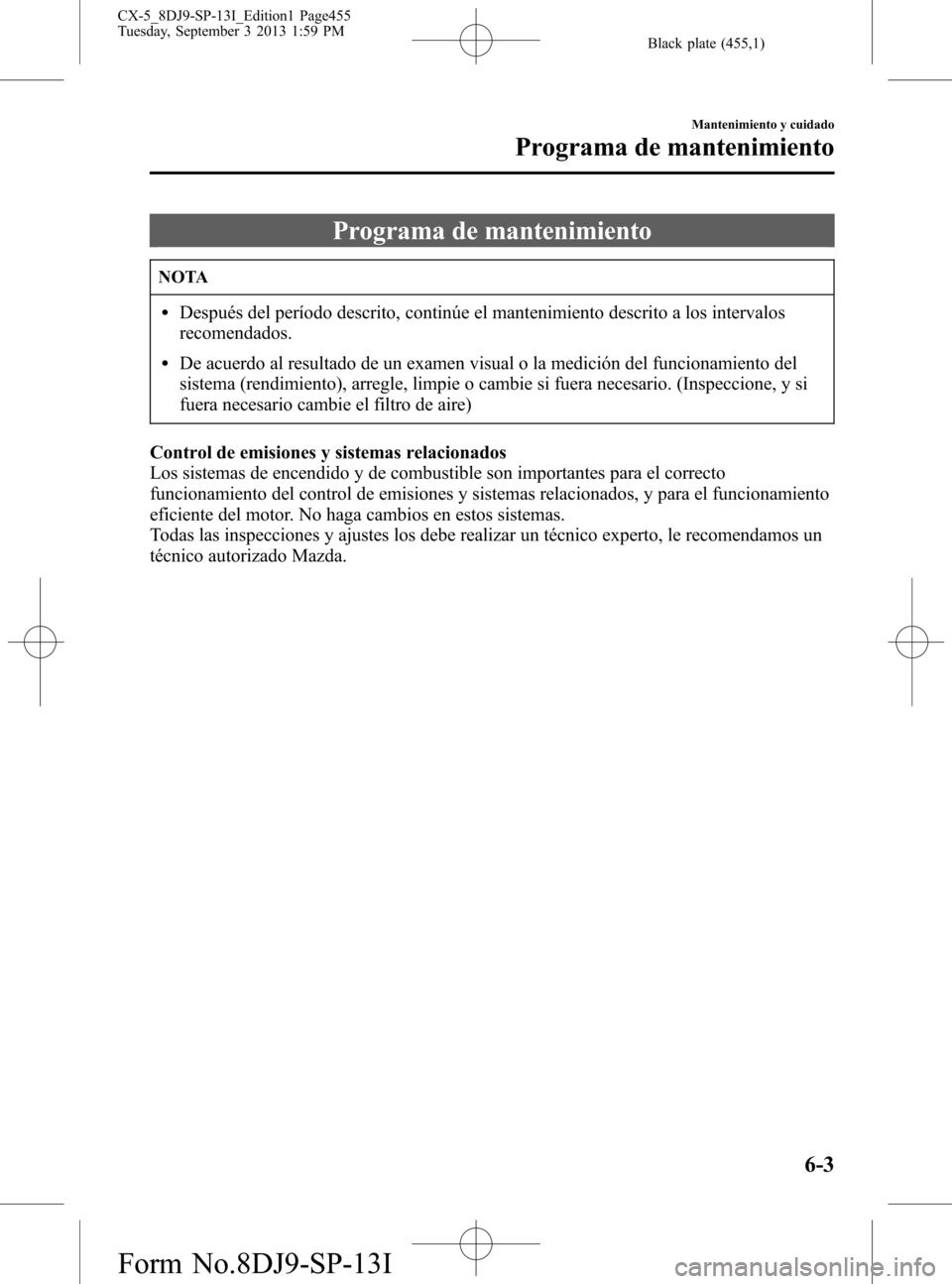

Programa de mantenimiento
NOTA
lDespués del período descrito, continúe el mantenimiento descrito a los intervalos
recomendados.
lDe acuerdo al resultado de un examen visual o la medición del funcionamiento del
sistema (rendimiento), arregle, limpie o cambie si fuera necesario. (Inspeccione, y si
fuera necesario cambie el filtro de aire)
Control de emisiones y sistemas relacionados
Los sistemas de encendido y de combustible son importantes para el correcto
funcionamiento del control de emisiones y sistemas relacionados, y para el funcionamiento
eficiente del motor. No haga cambios en estos sistemas.
Todas las inspecciones y ajustes los debe realizar un técnico experto, le recomendamos un
técnico autorizado Mazda.
Mantenimiento y cuidado
Programa de mantenimiento
6-3
CX-5_8DJ9-SP-13I_Edition1 Page455
Tuesday, September 3 2013 1:59 PM
Form No.8DJ9-SP-13I

Black plate (456,1)
qEuropa
Programa de mantenimientoNúmero de meses o kilómetros, lo que ocurra antes
Meses 12 24 36 48 60 72 84 96 108
×1000 km 20 40 60 80 100 120 140 160 180
SKYACTIV-G 2.0 Y SKYACTIV-G 2.5
Bujías de encendido
*1Cambie cada 120.000 km
Filtro de aire*2RRR
Sistema evaporativo (si existiera) I I I
SKYACTIV-D 2.2
Filtro de combustible R R R
Sistema de inyección de combustible
*3III
Sistema de combustible (Drenaje de agua)*4
Filtro de aire*2CCRCCRCCR
6-4
Mantenimiento y cuidado
Programa de mantenimiento
CX-5_8DJ9-SP-13I_Edition1 Page456
Tuesday, September 3 2013 1:59 PM
Form No.8DJ9-SP-13I

Black plate (457,1)

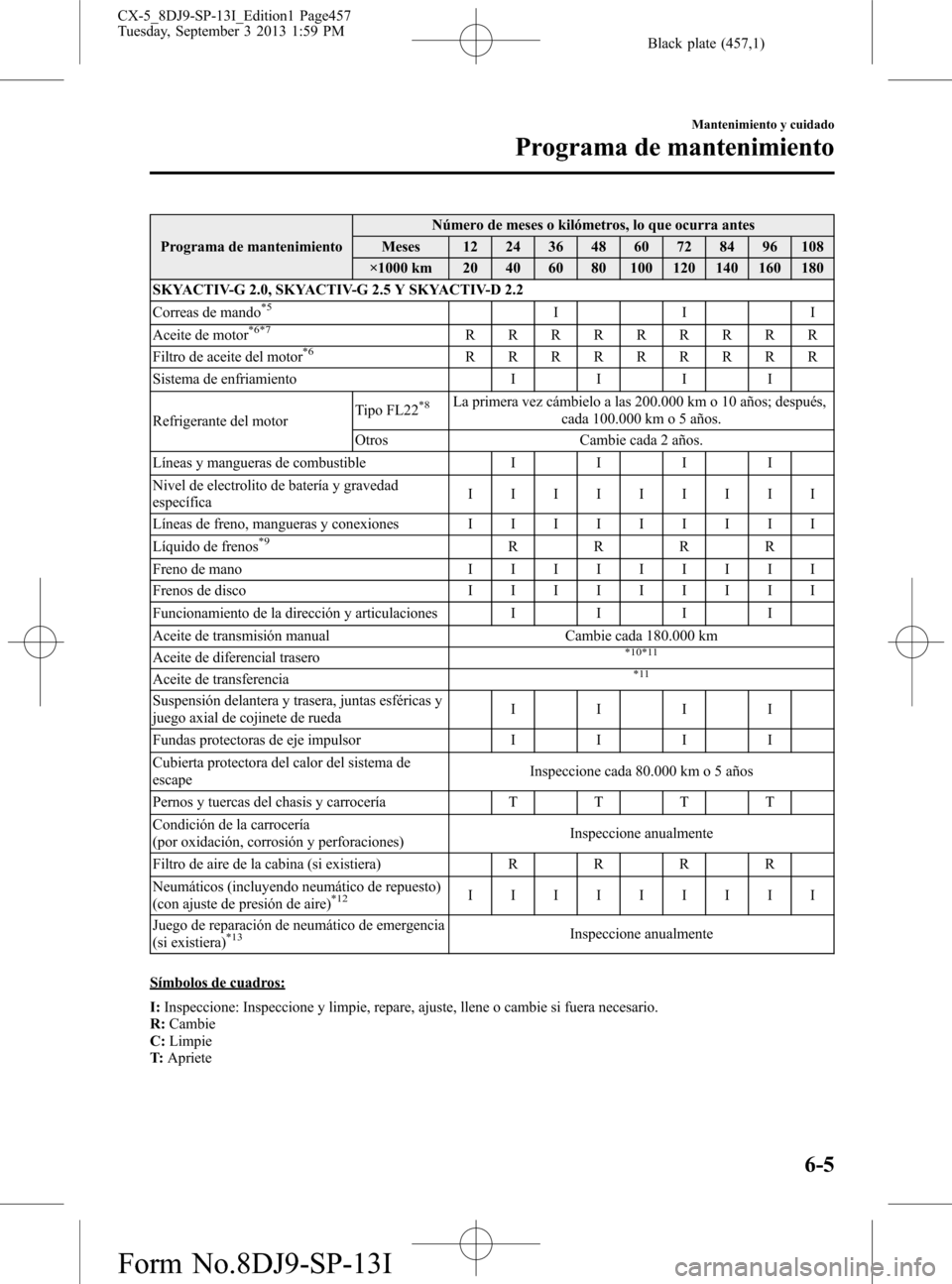

Programa de mantenimientoNúmero de meses o kilómetros, lo que ocurra antes
Meses 12 24 36 48 60 72 84 96 108
×1000 km 20 40 60 80 100 120 140 160 180
SKYACTIV-G 2.0, SKYACTIV-G 2.5 Y SKYACTIV-D 2.2
Correas de mando
*5III
Aceite de motor*6*7RRRRRRRRR
Filtro de aceite del motor*6RRRRRRRRR
Sistema de enfriamientoIIII
Refrigerante del motorTipo FL22
*8La primera vez cámbielo a las 200.000 km o 10 años; después,
cada 100.000 km o 5 años.
Otros Cambie cada 2 años.
Líneas y mangueras de combustibleIIII
Nivel de electrolito de batería y gravedad
específicaIIIIIIIII
Líneas de freno, mangueras y conexionesIIIIIIIII
Líquido de frenos
*9RRRR
Freno de manoIIIIIIIII
Frenos de discoIIIIIIIII
Funcionamiento de la dirección y articulacionesIIII
Aceite de transmisión manual Cambie cada 180.000 km
Aceite de diferencial trasero
*10*11
Aceite de transferencia*11
Suspensión delantera y trasera, juntas esféricas y
juego axial de cojinete de ruedaIIII
Fundas protectoras de eje impulsorIIII
Cubierta protectora del calor del sistema de
escapeInspeccione cada 80.000 km o 5 años
Pernos y tuercas del chasis y carroceríaTTTT
Condición de la carrocería
(por oxidación, corrosión y perforaciones)Inspeccione anualmente
Filtro de aire de la cabina (si existiera)RRRR
Neumáticos (incluyendo neumático de repuesto)
(con ajuste de presión de aire)
*12IIIIIIIII
Juego de reparación de neumático de emergencia
(si existiera)
*13Inspeccione anualmente
Símbolos de cuadros:
I:Inspeccione: Inspeccione y limpie, repare, ajuste, llene o cambie si fuera necesario.
R:Cambie
C:Limpie
T:Apriete
Mantenimiento y cuidado
Programa de mantenimiento
6-5
CX-5_8DJ9-SP-13I_Edition1 Page457
Tuesday, September 3 2013 1:59 PM
Form No.8DJ9-SP-13I

Black plate (458,1)

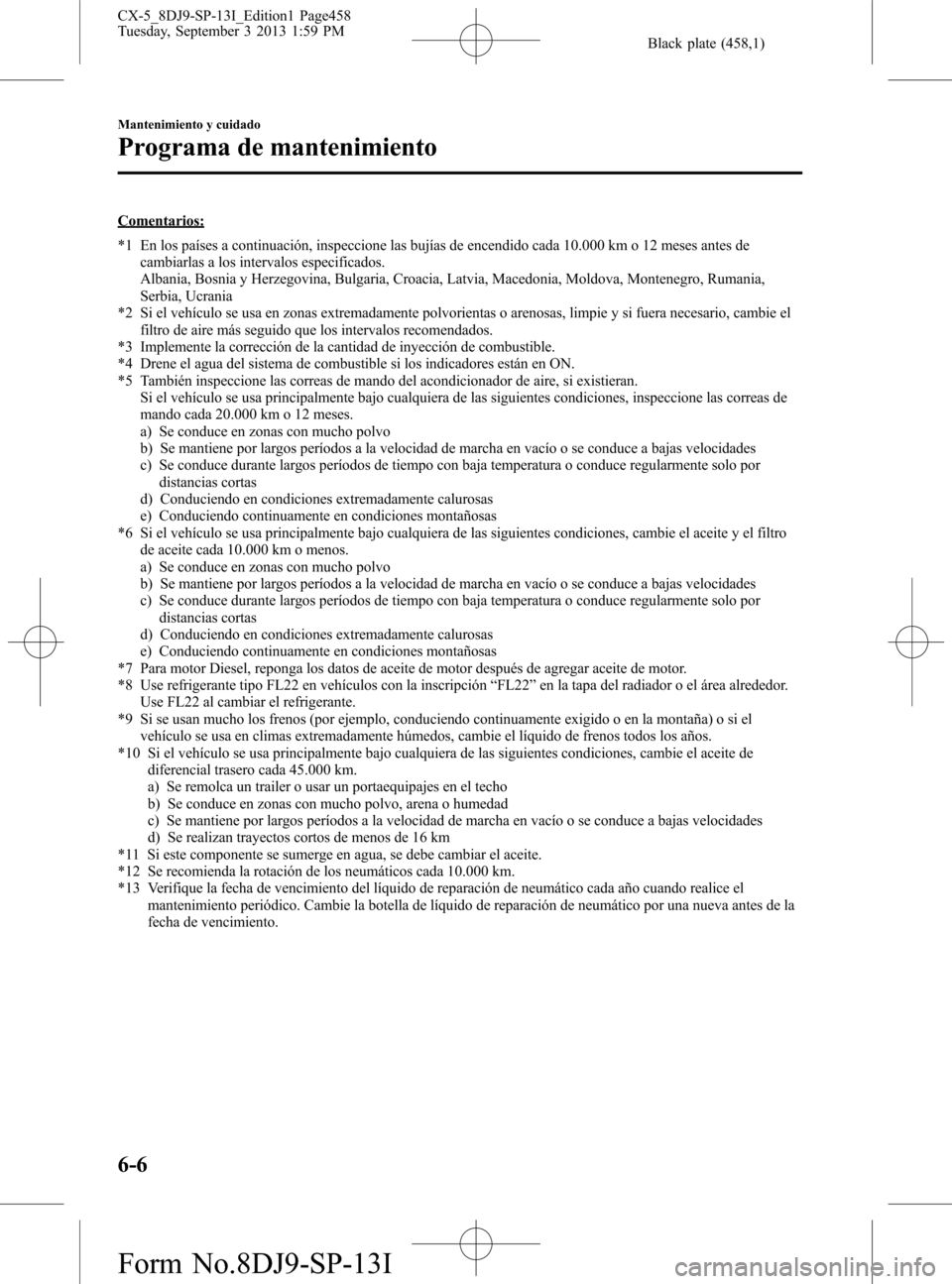

Comentarios:
*1 En los países a continuación, inspeccione las bujías de encendido cada 10.000 km o 12 meses antes de
cambiarlas a los intervalos especificados.
Albania, Bosnia y Herzegovina, Bulgaria, Croacia, Latvia, Macedonia, Moldova, Montenegro, Rumania,
Serbia, Ucrania
*2 Si el vehículo se usa en zonas extremadamente polvorientas o arenosas, limpie y si fuera necesario, cambie el
filtro de aire más seguido que los intervalos recomendados.
*3 Implemente la corrección de la cantidad de inyección de combustible.
*4 Drene el agua del sistema de combustible si los indicadores están en ON.
*5 También inspeccione las correas de mando del acondicionador de aire, si existieran.
Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, inspeccione las correas de
mando cada 20.000 km o 12 meses.
a) Se conduce en zonas con mucho polvo
b) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
c) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
d) Conduciendo en condiciones extremadamente calurosas
e) Conduciendo continuamente en condiciones montañosas
*6 Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, cambie el aceite y el filtro
de aceite cada 10.000 km o menos.
a) Se conduce en zonas con mucho polvo
b) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
c) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
d) Conduciendo en condiciones extremadamente calurosas
e) Conduciendo continuamente en condiciones montañosas
*7 Para motor Diesel, reponga los datos de aceite de motor después de agregar aceite de motor.
*8 Use refrigerante tipo FL22 en vehículos con la inscripción“FL22”en la tapa del radiador o el área alrededor.
Use FL22 al cambiar el refrigerante.
*9 Si se usan mucho los frenos (por ejemplo, conduciendo continuamente exigido o en la montaña) o si el
vehículo se usa en climas extremadamente húmedos, cambie el líquido de frenos todos los años.
*10 Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, cambie el aceite de
diferencial trasero cada 45.000 km.
a) Se remolca un trailer o usar un portaequipajes en el techo
b) Se conduce en zonas con mucho polvo, arena o humedad
c) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
d) Se realizan trayectos cortos de menos de 16 km
*11 Si este componente se sumerge en agua, se debe cambiar el aceite.
*12 Se recomienda la rotación de los neumáticos cada 10.000 km.
*13 Verifique la fecha de vencimiento del líquido de reparación de neumático cada año cuando realice el
mantenimiento periódico. Cambie la botella de líquido de reparación de neumático por una nueva antes de la
fecha de vencimiento.
6-6
Mantenimiento y cuidado
Programa de mantenimiento
CX-5_8DJ9-SP-13I_Edition1 Page458
Tuesday, September 3 2013 1:59 PM
Form No.8DJ9-SP-13I

Black plate (459,1)

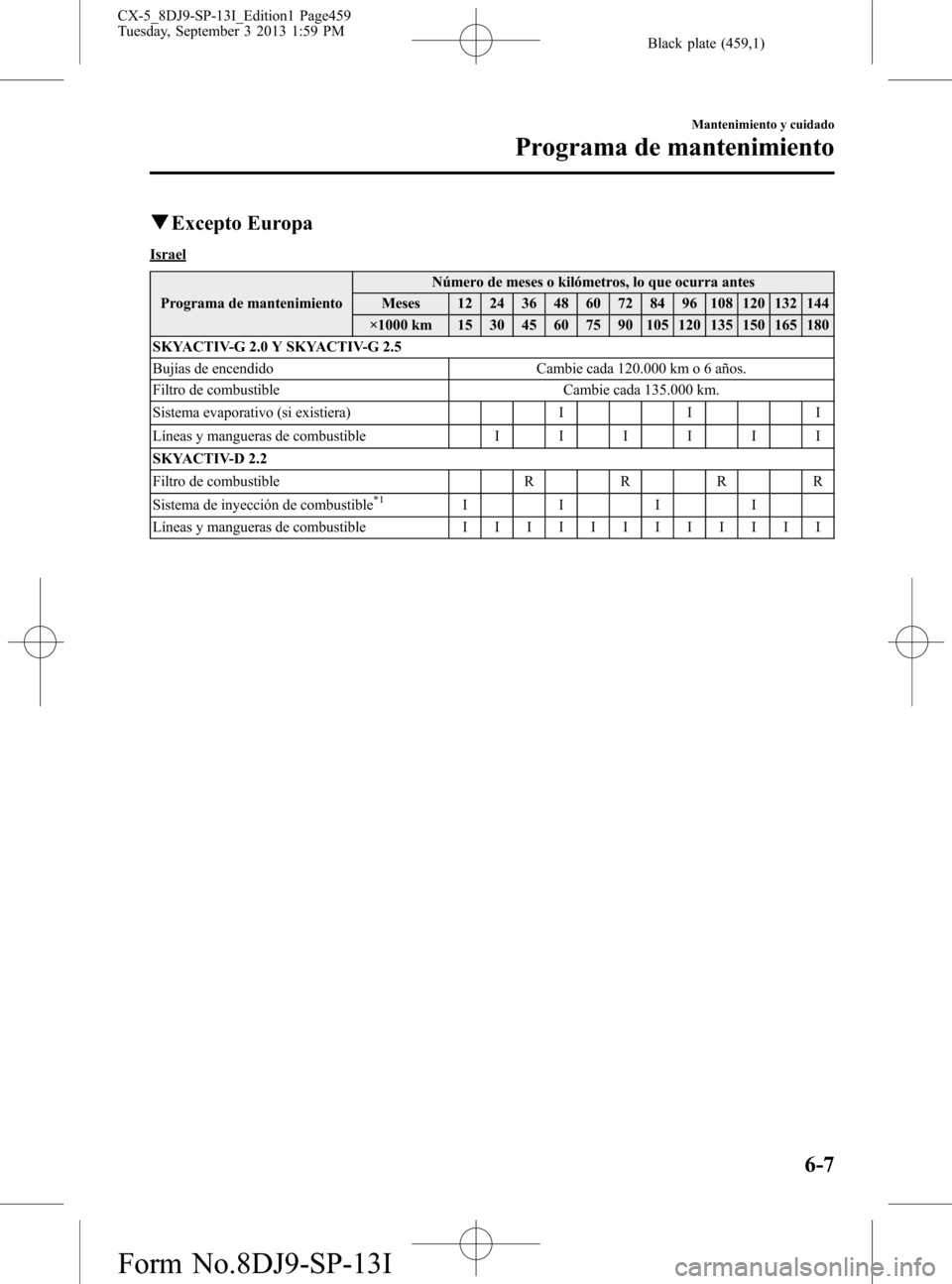

qExcepto Europa
Israel
Programa de mantenimientoNúmero de meses o kilómetros, lo que ocurra antes
Meses 12 24 36 48 60 72 84 96 108 120 132 144
×1000 km 15 30 45 60 75 90 105 120 135 150 165 180
SKYACTIV-G 2.0 Y SKYACTIV-G 2.5
Bujías de encendido Cambie cada 120.000 km o 6 años.
Filtro de combustible Cambie cada 135.000 km.
Sistema evaporativo (si existiera) I I I
Líneas y mangueras de combustibleIIIIII
SKYACTIV-D 2.2
Filtro de combustibleRRRR
Sistema de inyección de combustible
*1IIII
Líneas y mangueras de combustibleIIIIIIIIIIII
Mantenimiento y cuidado
Programa de mantenimiento
6-7
CX-5_8DJ9-SP-13I_Edition1 Page459
Tuesday, September 3 2013 1:59 PM
Form No.8DJ9-SP-13I

Black plate (460,1)
Programa de mantenimientoNúmero de meses o kilómetros, lo que ocurra antes
Meses 12 24 36 48 60 72 84 96 108 120 132 144
×1000 km 15 30 45 60 75 90 105 120 135 150 165 180
SKYACTIV-G 2.0, SKYACTIV-G 2.5 Y SKYACTIV-D 2.2
Correas de mando
*2IIIIIIIIIIII
Aceite de motor*3*4RRRRRRRRRRRR
Filtro de aceite del motor*3RRRRRRRRRRRR
Filtro de aire*5CCCRCCCRCCCR
Sistema de enfriamientoIIIIII
Refrigerante del motorTipo FL22
*6La primera vez cámbielo a las 195.000 km o 10 años; después,
cada 90.000 km o 5 años.
Otros Cambie cada 2 años.
Nivel de electrolito de batería y gravedad
específicaIIIIIIIIIIII
Líneas de freno, mangueras y conexionesIIIIIIIIIIII
Líquido de frenos
*7IRIRIRIRIRIR
Freno de manoIIIIIIIIIIII
Frenos hidráulicos (reforzador de frenos) y
manguerasIIIIIIIIIIII
Frenos de discoIIIIIIIIIIII
Funcionamiento de la dirección y articulacionesIIIIII
Aceite de diferencial trasero
*8*9
Aceite de transferencia*8
Suspensión delantera y trasera, juntas esféricas y
juego axial de cojinete de ruedaIIIIIIIIIIII
Fundas protectoras de eje impulsorIIII
Cubierta protectora del calor del sistema de
escapeInspeccione cada 75.000 km.
Pernos y tuercas del chasis y carroceríaTTTTTTTTTTTT
Condición de la carrocería
(por oxidación, corrosión y perforaciones)Inspeccione anualmente.
Filtro de aire de la cabina (si existiera)RRRRRRRRRRRR
Neumáticos (incluyendo neumático de repuesto)
(con ajuste de presión de aire)IIIIIIIIIIII
Juego de reparación de neumático de emergencia
(si existiera)
*10Inspeccione anualmente.
Símbolos de cuadros:
I:Inspeccione: Inspeccione y limpie, repare, ajuste, llene o cambie si fuera necesario.
R:Cambie
C:Limpie
T:Apriete
6-8
Mantenimiento y cuidado
Programa de mantenimiento
CX-5_8DJ9-SP-13I_Edition1 Page460
Tuesday, September 3 2013 1:59 PM
Form No.8DJ9-SP-13I
