MAZDA MODEL CX-5 2014 Manual del propietario (in Spanish)

Black plate (461,1)

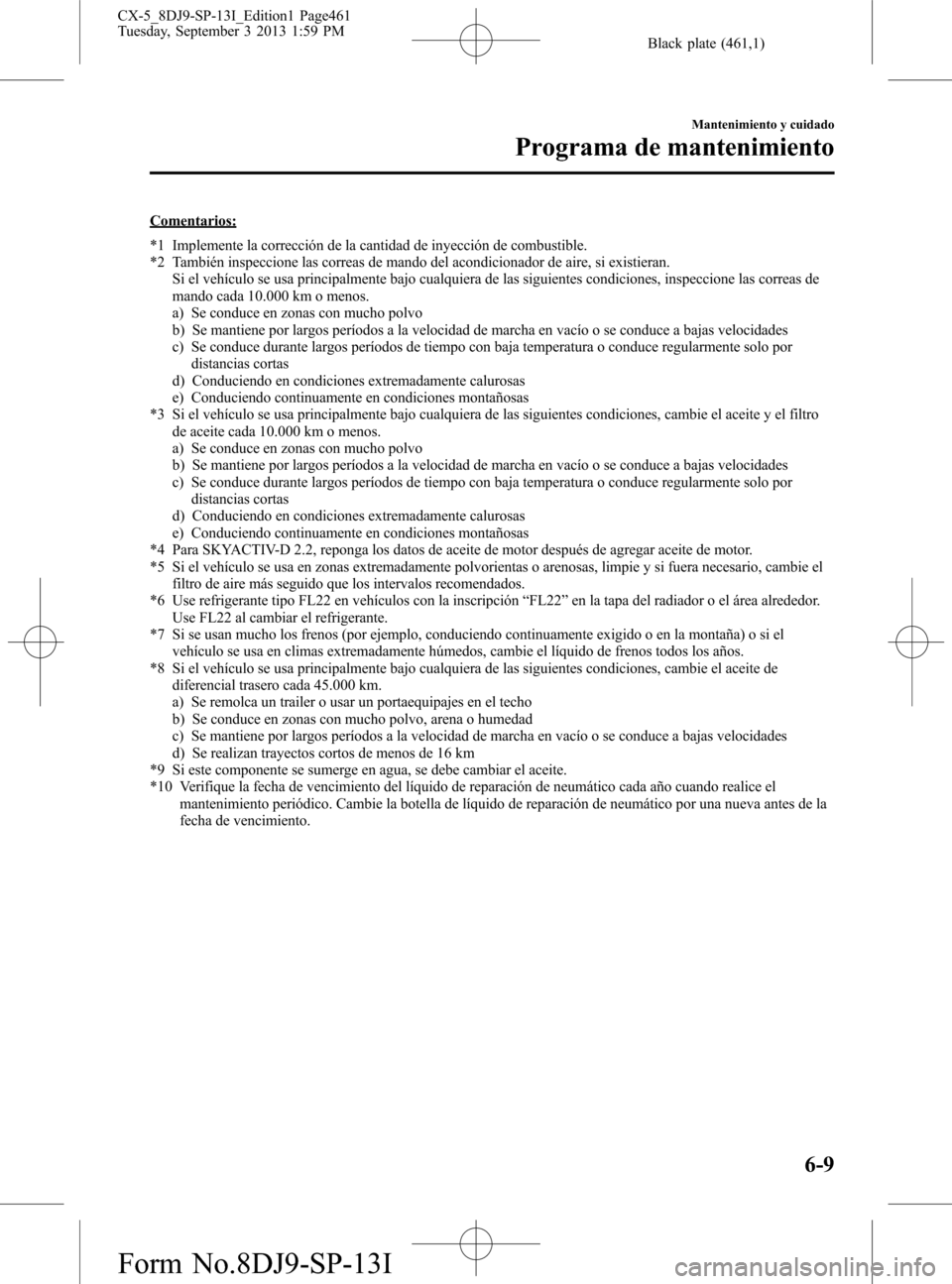

Comentarios:
*1 Implemente la corrección de la cantidad de inyección de combustible.
*2 También inspeccione las correas de mando del acondicionador de aire, si existieran.
Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, inspeccione las correas de
mando cada 10.000 km o menos.
a) Se conduce en zonas con mucho polvo
b) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
c) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
d) Conduciendo en condiciones extremadamente calurosas
e) Conduciendo continuamente en condiciones montañosas
*3 Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, cambie el aceite y el filtro
de aceite cada 10.000 km o menos.
a) Se conduce en zonas con mucho polvo
b) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
c) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
d) Conduciendo en condiciones extremadamente calurosas
e) Conduciendo continuamente en condiciones montañosas
*4 Para SKYACTIV-D 2.2, reponga los datos de aceite de motor después de agregar aceite de motor.
*5 Si el vehículo se usa en zonas extremadamente polvorientas o arenosas, limpie y si fuera necesario, cambie el
filtro de aire más seguido que los intervalos recomendados.
*6 Use refrigerante tipo FL22 en vehículos con la inscripción“FL22”en la tapa del radiador o el área alrededor.
Use FL22 al cambiar el refrigerante.
*7 Si se usan mucho los frenos (por ejemplo, conduciendo continuamente exigido o en la montaña) o si el
vehículo se usa en climas extremadamente húmedos, cambie el líquido de frenos todos los años.
*8 Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, cambie el aceite de
diferencial trasero cada 45.000 km.
a) Se remolca un trailer o usar un portaequipajes en el techo
b) Se conduce en zonas con mucho polvo, arena o humedad
c) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
d) Se realizan trayectos cortos de menos de 16 km
*9 Si este componente se sumerge en agua, se debe cambiar el aceite.
*10 Verifique la fecha de vencimiento del líquido de reparación de neumático cada año cuando realice el
mantenimiento periódico. Cambie la botella de líquido de reparación de neumático por una nueva antes de la
fecha de vencimiento.
Mantenimiento y cuidado
Programa de mantenimiento
6-9
CX-5_8DJ9-SP-13I_Edition1 Page461
Tuesday, September 3 2013 1:59 PM
Form No.8DJ9-SP-13I

Black plate (462,1)

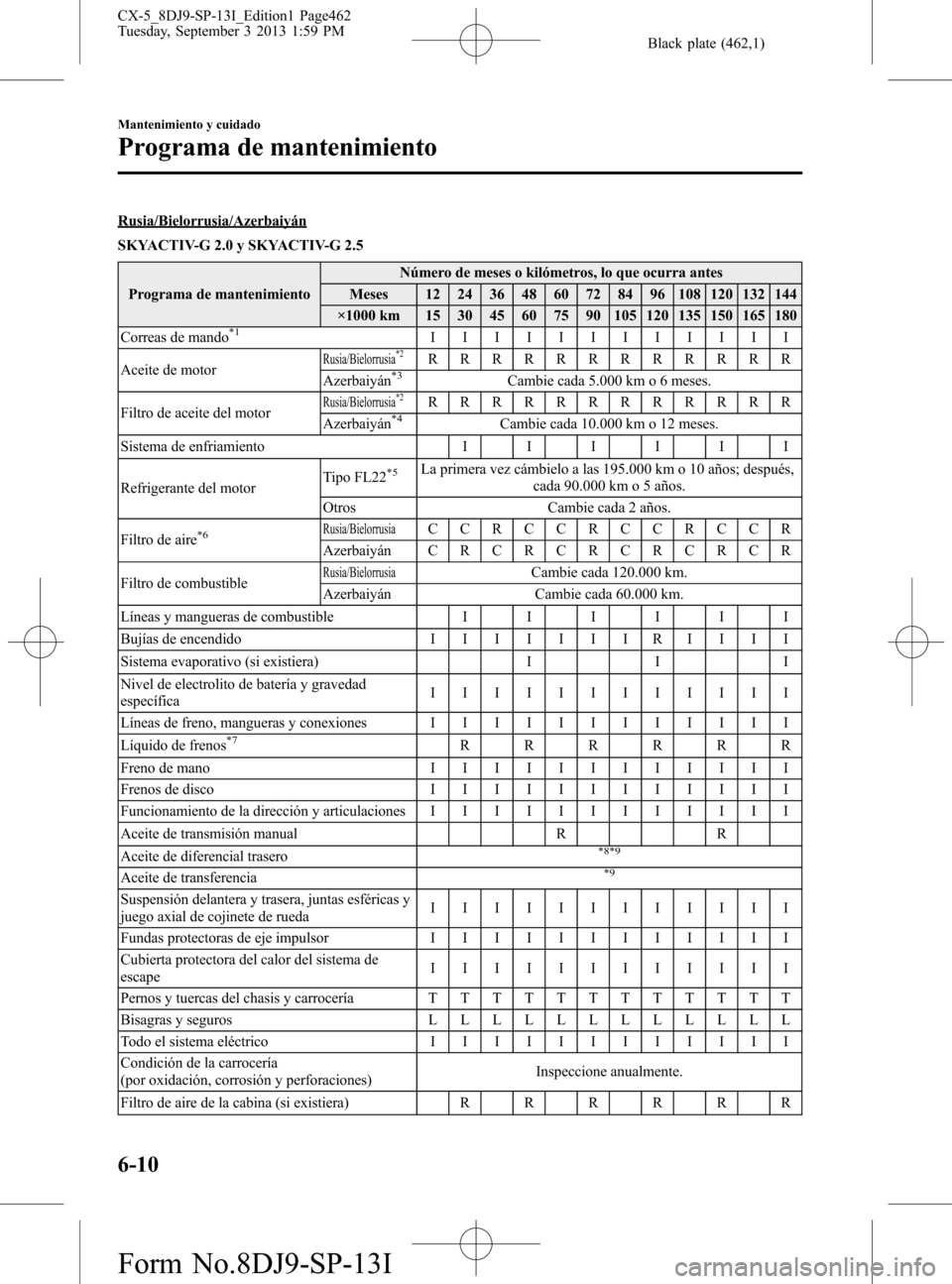

Rusia/Bielorrusia/Azerbaiyán
SKYACTIV-G 2.0 y SKYACTIV-G 2.5
Programa de mantenimientoNúmero de meses o kilómetros, lo que ocurra antes
Meses 12 24 36 48 60 72 84 96 108 120 132 144
×1000 km 15 30 45 60 75 90 105 120 135 150 165 180
Correas de mando
*1IIIIIIIIIIII
Aceite de motor
Rusia/Bielorrusia*2RRRRRRRRRRRR
Azerbaiyán*3Cambie cada 5.000 km o 6 meses.
Filtro de aceite del motor
Rusia/Bielorrusia*2RRRRRRRRRRRR
Azerbaiyán*4Cambie cada 10.000 km o 12 meses.
Sistema de enfriamientoIIIIII
Refrigerante del motorTipo FL22
*5La primera vez cámbielo a las 195.000 km o 10 años; después,
cada 90.000 km o 5 años.
Otros Cambie cada 2 años.
Filtro de aire
*6Rusia/BielorrusiaCCRCCRCCRCCR
AzerbaiyánCRCRCRCRCRCR
Filtro de combustible
Rusia/BielorrusiaCambie cada 120.000 km.
Azerbaiyán Cambie cada 60.000 km.
Líneas y mangueras de combustibleIIIIII
Bujías de encendidoIIIIIIIRIIII
Sistema evaporativo (si existiera) I I I
Nivel de electrolito de batería y gravedad
específicaIIIIIIIIIIII
Líneas de freno, mangueras y conexionesIIIIIIIIIIII
Líquido de frenos
*7RRRRRR
Freno de manoIIIIIIIIIIII
Frenos de discoIIIIIIIIIIII
Funcionamiento de la dirección y articulacionesIIIIIIIIIIII
Aceite de transmisión manual R R
Aceite de diferencial trasero
*8*9
Aceite de transferencia*9
Suspensión delantera y trasera, juntas esféricas y
juego axial de cojinete de ruedaIIIIIIIIIIII
Fundas protectoras de eje impulsorIIIIIIIIIIII
Cubierta protectora del calor del sistema de
escapeIIIIIIIIIIII
Pernos y tuercas del chasis y carroceríaTTTTTTTTTTTT
Bisagras y segurosLLLLLLLLLLLL
Todo el sistema eléctricoIIIIIIIIIIII
Condición de la carrocería
(por oxidación, corrosión y perforaciones)Inspeccione anualmente.
Filtro de aire de la cabina (si existiera)RRRRRR
6-10
Mantenimiento y cuidado
Programa de mantenimiento
CX-5_8DJ9-SP-13I_Edition1 Page462
Tuesday, September 3 2013 1:59 PM
Form No.8DJ9-SP-13I

Black plate (463,1)

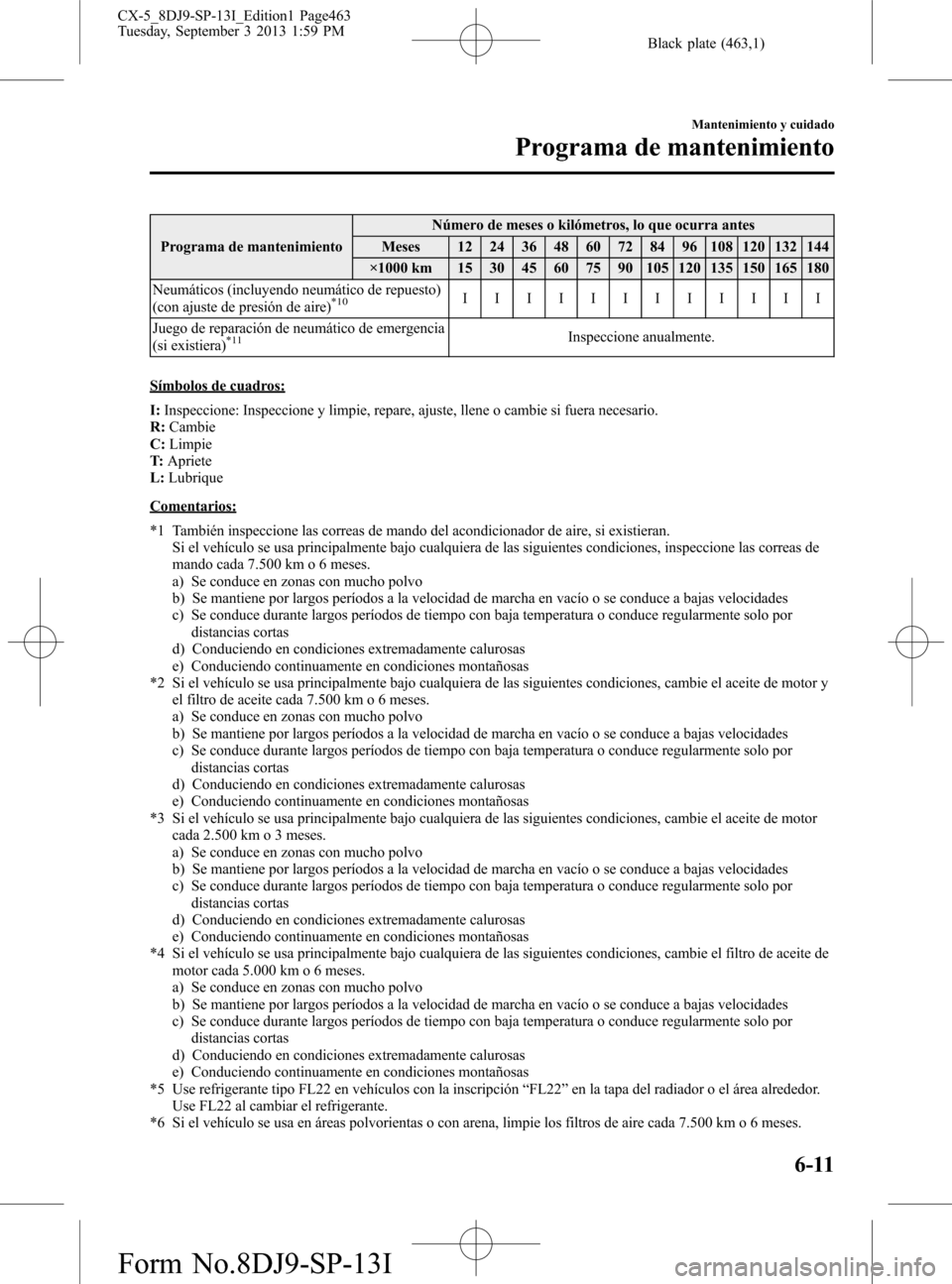

Programa de mantenimientoNúmero de meses o kilómetros, lo que ocurra antes
Meses 12 24 36 48 60 72 84 96 108 120 132 144
×1000 km 15 30 45 60 75 90 105 120 135 150 165 180
Neumáticos (incluyendo neumático de repuesto)
(con ajuste de presión de aire)
*10IIIIIIIIIIII
Juego de reparación de neumático de emergencia
(si existiera)
*11Inspeccione anualmente.
Símbolos de cuadros:
I:Inspeccione: Inspeccione y limpie, repare, ajuste, llene o cambie si fuera necesario.
R:Cambie
C:Limpie
T:Apriete
L:Lubrique
Comentarios:
*1 También inspeccione las correas de mando del acondicionador de aire, si existieran.
Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, inspeccione las correas de
mando cada 7.500 km o 6 meses.
a) Se conduce en zonas con mucho polvo
b) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
c) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
d) Conduciendo en condiciones extremadamente calurosas
e) Conduciendo continuamente en condiciones montañosas
*2 Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, cambie el aceite de motor y
el filtro de aceite cada 7.500 km o 6 meses.
a) Se conduce en zonas con mucho polvo
b) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
c) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
d) Conduciendo en condiciones extremadamente calurosas
e) Conduciendo continuamente en condiciones montañosas
*3 Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, cambie el aceite de motor
cada 2.500 km o 3 meses.
a) Se conduce en zonas con mucho polvo
b) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
c) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
d) Conduciendo en condiciones extremadamente calurosas
e) Conduciendo continuamente en condiciones montañosas
*4 Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, cambie el filtro de aceite de
motor cada 5.000 km o 6 meses.
a) Se conduce en zonas con mucho polvo
b) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
c) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
d) Conduciendo en condiciones extremadamente calurosas
e) Conduciendo continuamente en condiciones montañosas
*5 Use refrigerante tipo FL22 en vehículos con la inscripción“FL22”en la tapa del radiador o el área alrededor.
Use FL22 al cambiar el refrigerante.
*6 Si el vehículo se usa en áreas polvorientas o con arena, limpie los filtros de aire cada 7.500 km o 6 meses.
Mantenimiento y cuidado
Programa de mantenimiento
6-11
CX-5_8DJ9-SP-13I_Edition1 Page463
Tuesday, September 3 2013 1:59 PM
Form No.8DJ9-SP-13I

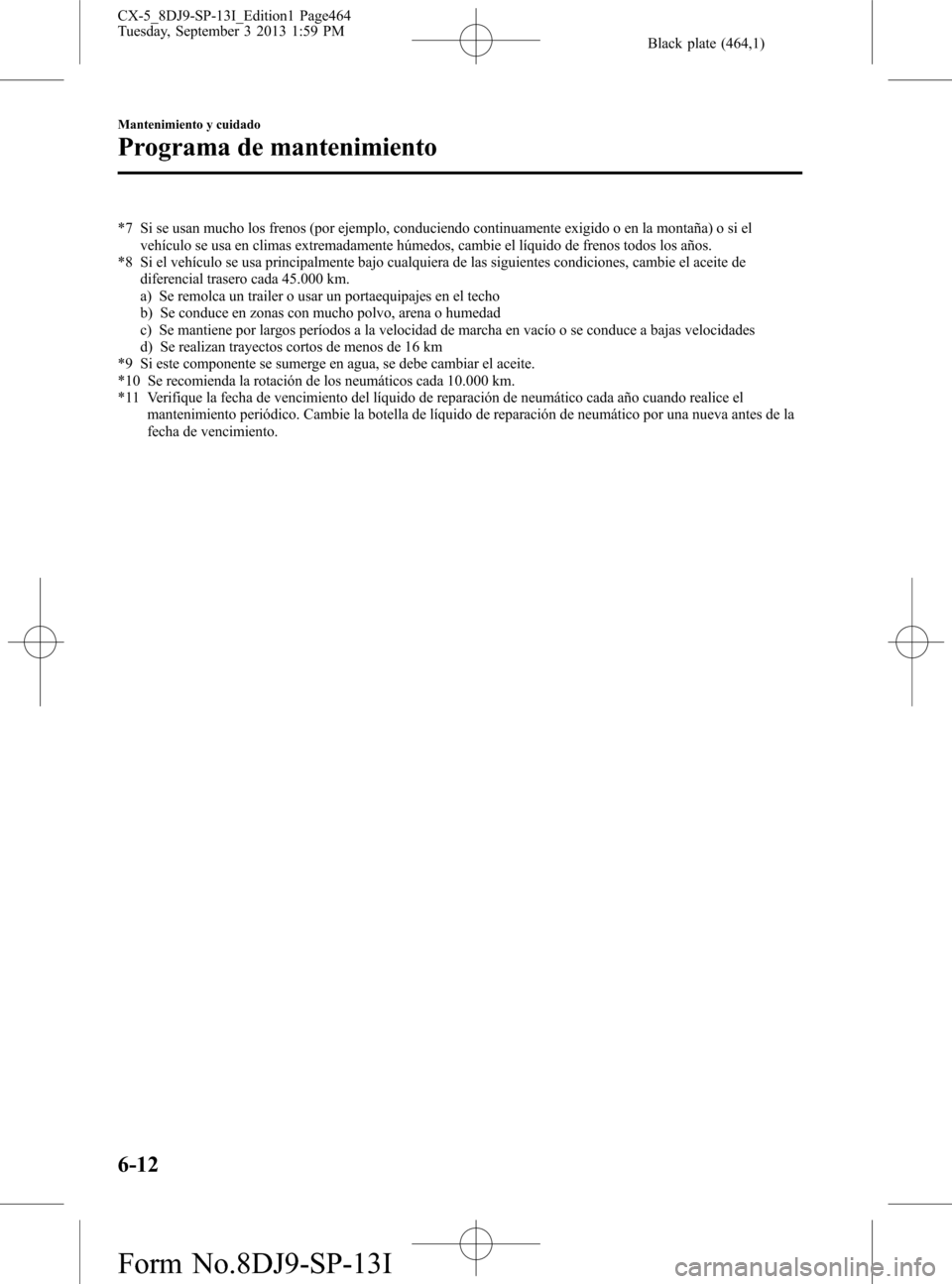

Black plate (464,1)
*7 Si se usan mucho los frenos (por ejemplo, conduciendo continuamente exigido o en la montaña) o si el
vehículo se usa en climas extremadamente húmedos, cambie el líquido de frenos todos los años.
*8 Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, cambie el aceite de
diferencial trasero cada 45.000 km.
a) Se remolca un trailer o usar un portaequipajes en el techo
b) Se conduce en zonas con mucho polvo, arena o humedad
c) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
d) Se realizan trayectos cortos de menos de 16 km
*9 Si este componente se sumerge en agua, se debe cambiar el aceite.
*10 Se recomienda la rotación de los neumáticos cada 10.000 km.
*11 Verifique la fecha de vencimiento del líquido de reparación de neumático cada año cuando realice el
mantenimiento periódico. Cambie la botella de líquido de reparación de neumático por una nueva antes de la
fecha de vencimiento.
6-12
Mantenimiento y cuidado
Programa de mantenimiento
CX-5_8DJ9-SP-13I_Edition1 Page464
Tuesday, September 3 2013 1:59 PM
Form No.8DJ9-SP-13I

Black plate (465,1)

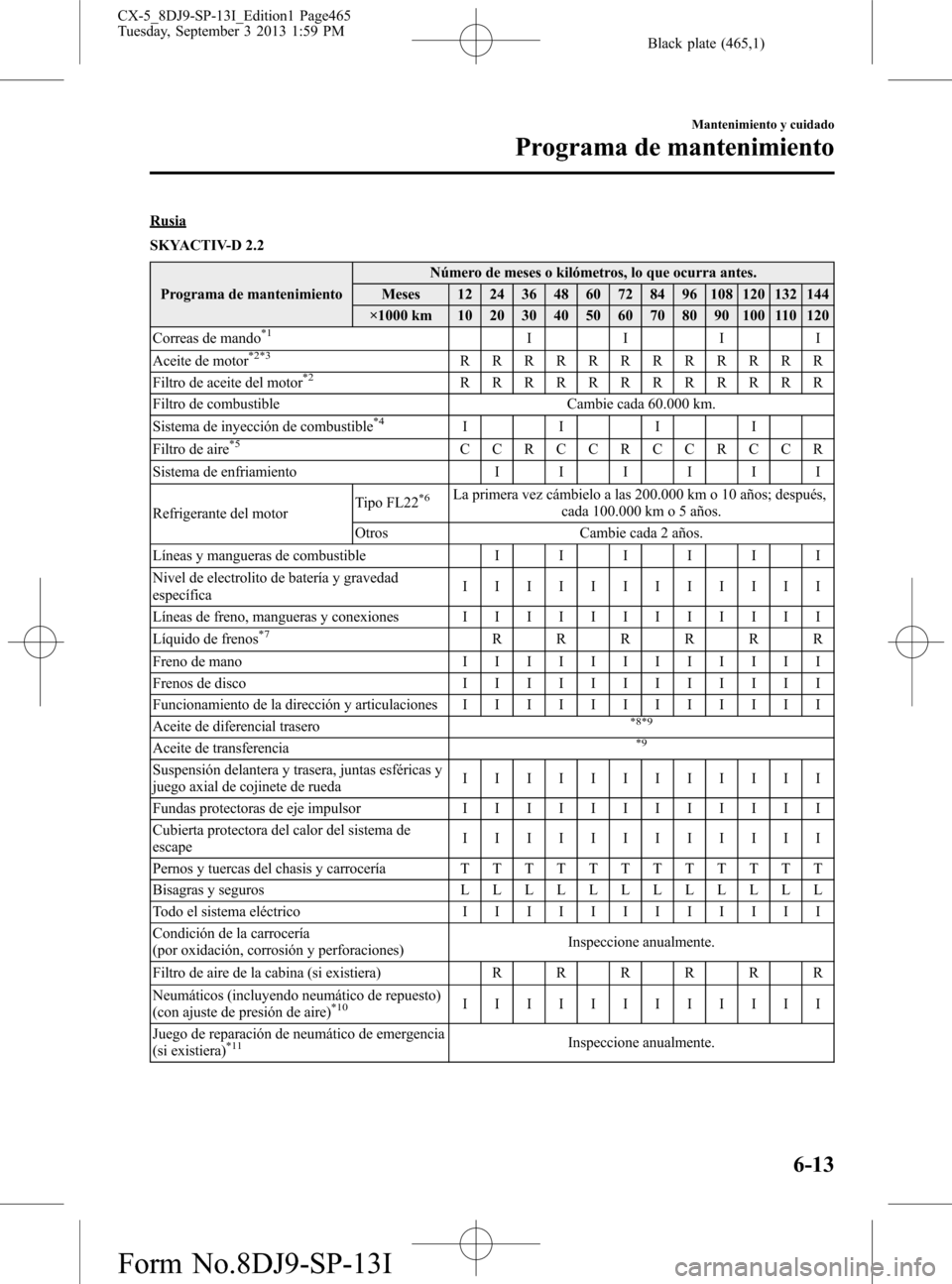

Rusia
SKYACTIV-D 2.2
Programa de mantenimientoNúmero de meses o kilómetros, lo que ocurra antes.
Meses 12 24 36 48 60 72 84 96 108 120 132 144
×1000 km 10 20 30 40 50 60 70 80 90 100 110 120
Correas de mando
*1IIII
Aceite de motor*2*3RRRRRRRRRRRR
Filtro de aceite del motor*2RRRRRRRRRRRR
Filtro de combustible Cambie cada 60.000 km.
Sistema de inyección de combustible
*4IIII
Filtro de aire*5CCRCCRCCRCCR
Sistema de enfriamientoIIIIII
Refrigerante del motorTipo FL22
*6La primera vez cámbielo a las 200.000 km o 10 años; después,
cada 100.000 km o 5 años.
Otros Cambie cada 2 años.
Líneas y mangueras de combustibleIIIIII
Nivel de electrolito de batería y gravedad
específicaIIIIIIIIIIII
Líneas de freno, mangueras y conexionesIIIIIIIIIIII
Líquido de frenos
*7RRRRRR
Freno de manoIIIIIIIIIIII
Frenos de discoIIIIIIIIIIII
Funcionamiento de la dirección y articulacionesIIIIIIIIIIII
Aceite de diferencial trasero
*8*9
Aceite de transferencia*9
Suspensión delantera y trasera, juntas esféricas y
juego axial de cojinete de ruedaIIIIIIIIIIII
Fundas protectoras de eje impulsorIIIIIIIIIIII
Cubierta protectora del calor del sistema de
escapeIIIIIIIIIIII
Pernos y tuercas del chasis y carroceríaTTTTTTTTTTTT
Bisagras y segurosLLLLLLLLLLLL
Todo el sistema eléctricoIIIIIIIIIIII
Condición de la carrocería
(por oxidación, corrosión y perforaciones)Inspeccione anualmente.
Filtro de aire de la cabina (si existiera)RRRRRR
Neumáticos (incluyendo neumático de repuesto)
(con ajuste de presión de aire)
*10IIIIIIIIIIII
Juego de reparación de neumático de emergencia
(si existiera)
*11Inspeccione anualmente.
Mantenimiento y cuidado
Programa de mantenimiento
6-13
CX-5_8DJ9-SP-13I_Edition1 Page465
Tuesday, September 3 2013 1:59 PM
Form No.8DJ9-SP-13I

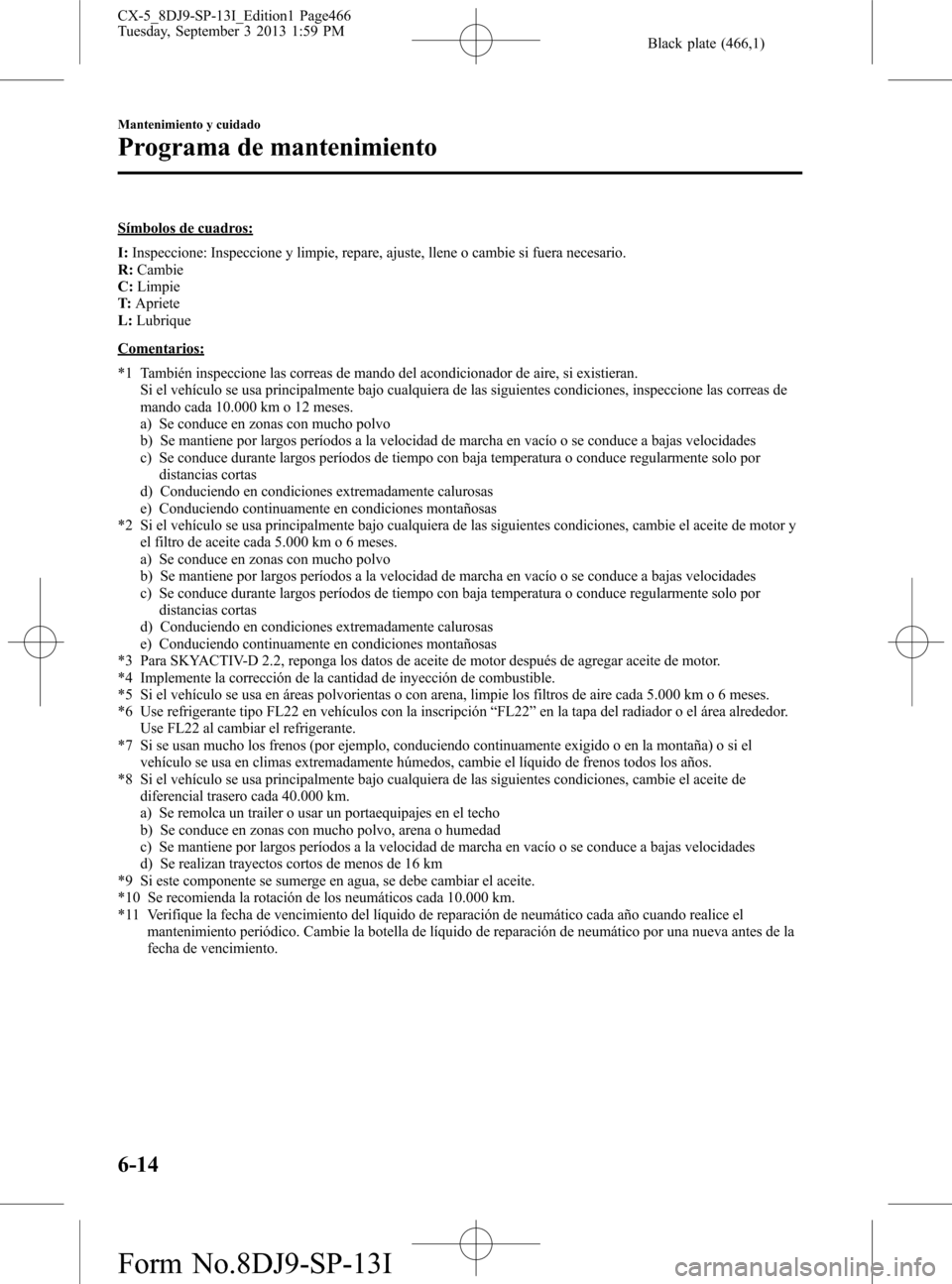

Black plate (466,1)
Símbolos de cuadros:
I:Inspeccione: Inspeccione y limpie, repare, ajuste, llene o cambie si fuera necesario.
R:Cambie
C:Limpie
T:Apriete
L:Lubrique
Comentarios:
*1 También inspeccione las correas de mando del acondicionador de aire, si existieran.
Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, inspeccione las correas de
mando cada 10.000 km o 12 meses.
a) Se conduce en zonas con mucho polvo
b) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
c) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
d) Conduciendo en condiciones extremadamente calurosas
e) Conduciendo continuamente en condiciones montañosas
*2 Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, cambie el aceite de motor y
el filtro de aceite cada 5.000 km o 6 meses.
a) Se conduce en zonas con mucho polvo
b) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
c) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
d) Conduciendo en condiciones extremadamente calurosas
e) Conduciendo continuamente en condiciones montañosas
*3 Para SKYACTIV-D 2.2, reponga los datos de aceite de motor después de agregar aceite de motor.
*4 Implemente la corrección de la cantidad de inyección de combustible.
*5 Si el vehículo se usa en áreas polvorientas o con arena, limpie los filtros de aire cada 5.000 km o 6 meses.
*6 Use refrigerante tipo FL22 en vehículos con la inscripción“FL22”en la tapa del radiador o el área alrededor.
Use FL22 al cambiar el refrigerante.
*7 Si se usan mucho los frenos (por ejemplo, conduciendo continuamente exigido o en la montaña) o si el
vehículo se usa en climas extremadamente húmedos, cambie el líquido de frenos todos los años.
*8 Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, cambie el aceite de
diferencial trasero cada 40.000 km.
a) Se remolca un trailer o usar un portaequipajes en el techo
b) Se conduce en zonas con mucho polvo, arena o humedad
c) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
d) Se realizan trayectos cortos de menos de 16 km
*9 Si este componente se sumerge en agua, se debe cambiar el aceite.
*10 Se recomienda la rotación de los neumáticos cada 10.000 km.
*11 Verifique la fecha de vencimiento del líquido de reparación de neumático cada año cuando realice el
mantenimiento periódico. Cambie la botella de líquido de reparación de neumático por una nueva antes de la
fecha de vencimiento.
6-14
Mantenimiento y cuidado
Programa de mantenimiento
CX-5_8DJ9-SP-13I_Edition1 Page466
Tuesday, September 3 2013 1:59 PM
Form No.8DJ9-SP-13I

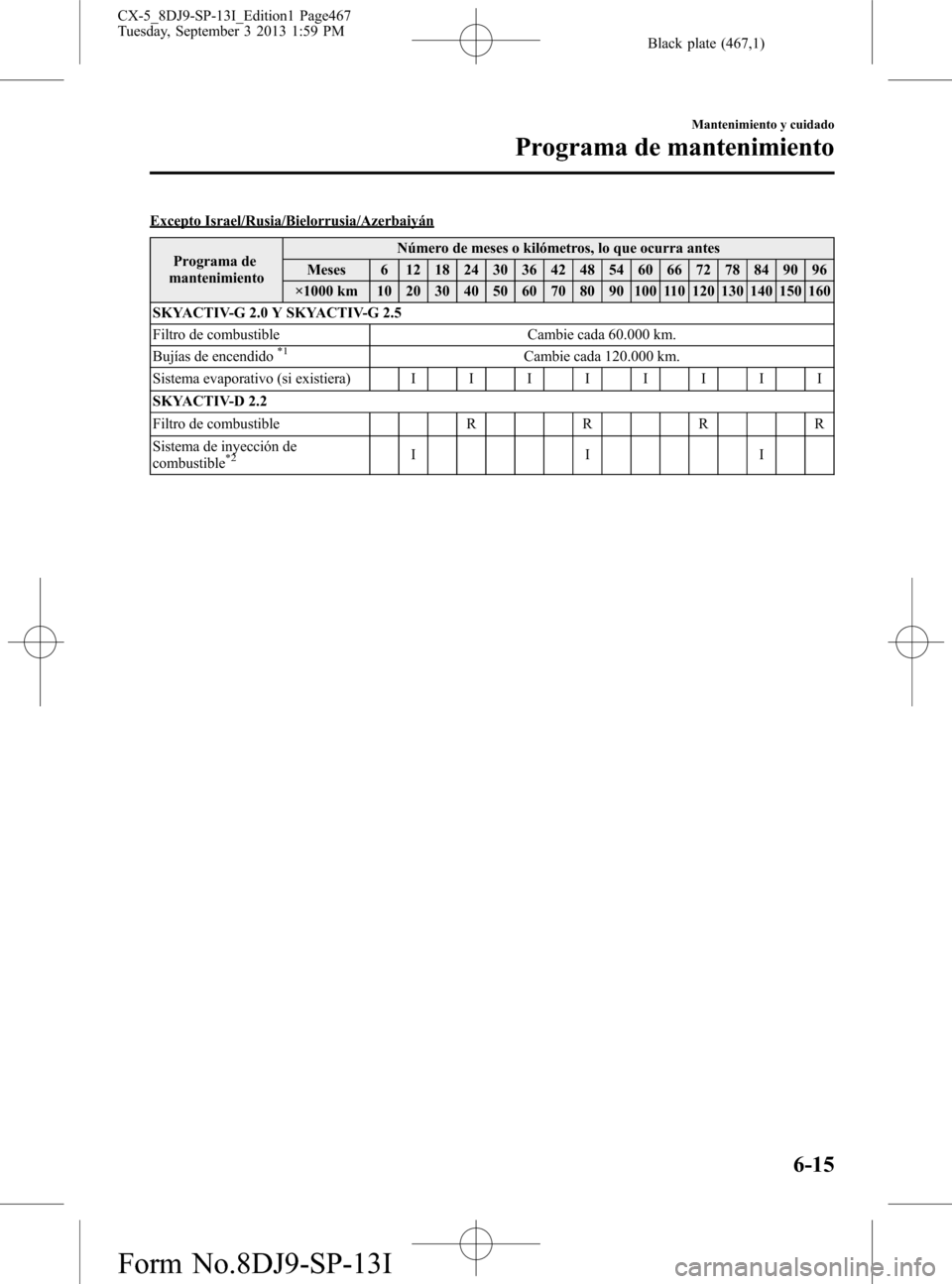

Black plate (467,1)
Excepto Israel/Rusia/Bielorrusia/Azerbaiyán
Programa de
mantenimientoNúmero de meses o kilómetros, lo que ocurra antes
Meses 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96
×1000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
SKYACTIV-G 2.0 Y SKYACTIV-G 2.5
Filtro de combustible Cambie cada 60.000 km.
Bujías de encendido
*1Cambie cada 120.000 km.
Sistema evaporativo (si existiera) I I I I I I I I
SKYACTIV-D 2.2
Filtro de combustible R R R R
Sistema de inyección de
combustible
*2III
Mantenimiento y cuidado
Programa de mantenimiento
6-15
CX-5_8DJ9-SP-13I_Edition1 Page467
Tuesday, September 3 2013 1:59 PM
Form No.8DJ9-SP-13I

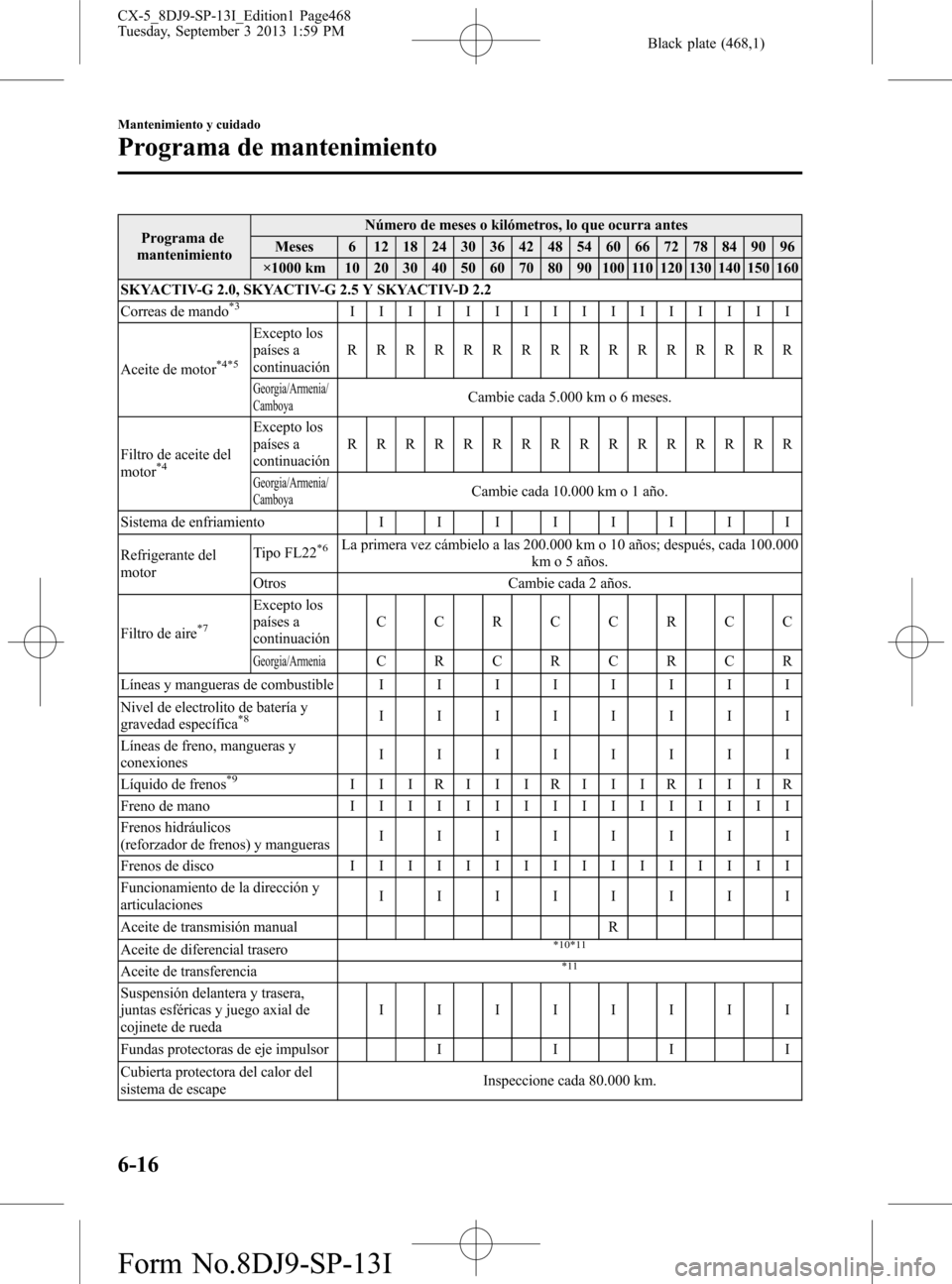

Black plate (468,1)
Programa de
mantenimientoNúmero de meses o kilómetros, lo que ocurra antes
Meses 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96
×1000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
SKYACTIV-G 2.0, SKYACTIV-G 2.5 Y SKYACTIV-D 2.2
Correas de mando
*3IIIIIIIIIIIIIIII
Aceite de motor
*4*5
Excepto los
países a
continuaciónRRRRRRRRRRRRRRRR
Georgia/Armenia/
CamboyaCambie cada 5.000 km o 6 meses.
Filtro de aceite del
motor
*4
Excepto los
países a
continuaciónRRRRRRRRRRRRRRRR
Georgia/Armenia/
CamboyaCambie cada 10.000 km o 1 año.
Sistema de enfriamiento I I I I I I I I
Refrigerante del
motorTipo FL22
*6La primera vez cámbielo a las 200.000 km o 10 años; después, cada 100.000
km o 5 años.
Otros Cambie cada 2 años.
Filtro de aire
*7
Excepto los
países a
continuaciónCCRCCRCC
Georgia/ArmeniaCRCRCRCR
Líneas y mangueras de combustible I I I I I I I I
Nivel de electrolito de batería y
gravedad específica
*8IIIIIIII
Líneas de freno, mangueras y
conexionesIIIIIIII
Líquido de frenos
*9IIIRIIIRIIIRIIIR
Freno de manoIIIIIIIIIIIIIIII
Frenos hidráulicos
(reforzador de frenos) y manguerasIIIIIIII
Frenos de discoIIIIIIIIIIIIIIII
Funcionamiento de la dirección y
articulacionesIIIIIIII
Aceite de transmisión manual R
Aceite de diferencial trasero
*10*11
Aceite de transferencia*11
Suspensión delantera y trasera,
juntas esféricas y juego axial de
cojinete de ruedaIIIIIIII
Fundas protectoras de eje impulsor I I I I
Cubierta protectora del calor del
sistema de escapeInspeccione cada 80.000 km.
6-16
Mantenimiento y cuidado
Programa de mantenimiento
CX-5_8DJ9-SP-13I_Edition1 Page468
Tuesday, September 3 2013 1:59 PM
Form No.8DJ9-SP-13I

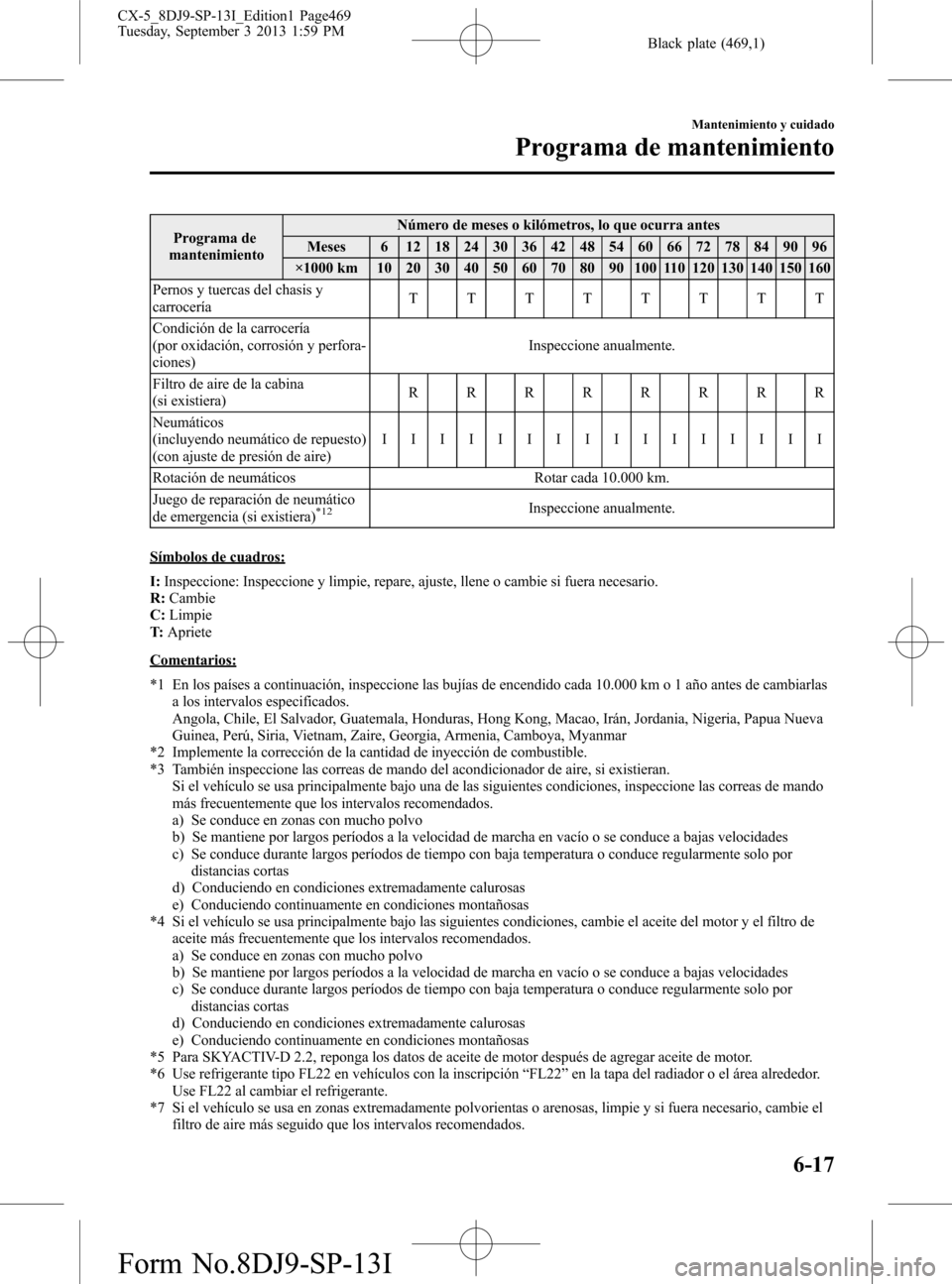

Black plate (469,1)
Programa de
mantenimientoNúmero de meses o kilómetros, lo que ocurra antes
Meses 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96
×1000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
Pernos y tuercas del chasis y
carroceríaTTTTTTTT
Condición de la carrocería
(por oxidación, corrosión y perfora-
ciones)Inspeccione anualmente.
Filtro de aire de la cabina
(si existiera)RRRRRRRR
Neumáticos
(incluyendo neumático de repuesto)
(con ajuste de presión de aire)IIIIIIIIIIIIIIII
Rotación de neumáticos Rotar cada 10.000 km.
Juego de reparación de neumático
de emergencia (si existiera)
*12Inspeccione anualmente.
Símbolos de cuadros:
I:Inspeccione: Inspeccione y limpie, repare, ajuste, llene o cambie si fuera necesario.
R:Cambie
C:Limpie
T:Apriete
Comentarios:
*1 En los países a continuación, inspeccione las bujías de encendido cada 10.000 km o 1 año antes de cambiarlas
a los intervalos especificados.
Angola, Chile, El Salvador, Guatemala, Honduras, Hong Kong, Macao, Irán, Jordania, Nigeria, Papua Nueva
Guinea, Perú, Siria, Vietnam, Zaire, Georgia, Armenia, Camboya, Myanmar
*2 Implemente la corrección de la cantidad de inyección de combustible.
*3 También inspeccione las correas de mando del acondicionador de aire, si existieran.
Si el vehículo se usa principalmente bajo una de las siguientes condiciones, inspeccione las correas de mando
más frecuentemente que los intervalos recomendados.
a) Se conduce en zonas con mucho polvo
b) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
c) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
d) Conduciendo en condiciones extremadamente calurosas
e) Conduciendo continuamente en condiciones montañosas
*4 Si el vehículo se usa principalmente bajo las siguientes condiciones, cambie el aceite del motor y el filtro de
aceite más frecuentemente que los intervalos recomendados.
a) Se conduce en zonas con mucho polvo
b) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
c) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
d) Conduciendo en condiciones extremadamente calurosas
e) Conduciendo continuamente en condiciones montañosas
*5 Para SKYACTIV-D 2.2, reponga los datos de aceite de motor después de agregar aceite de motor.
*6 Use refrigerante tipo FL22 en vehículos con la inscripción“FL22”en la tapa del radiador o el área alrededor.
Use FL22 al cambiar el refrigerante.
*7 Si el vehículo se usa en zonas extremadamente polvorientas o arenosas, limpie y si fuera necesario, cambie el
filtro de aire más seguido que los intervalos recomendados.
Mantenimiento y cuidado
Programa de mantenimiento
6-17
CX-5_8DJ9-SP-13I_Edition1 Page469
Tuesday, September 3 2013 1:59 PM
Form No.8DJ9-SP-13I

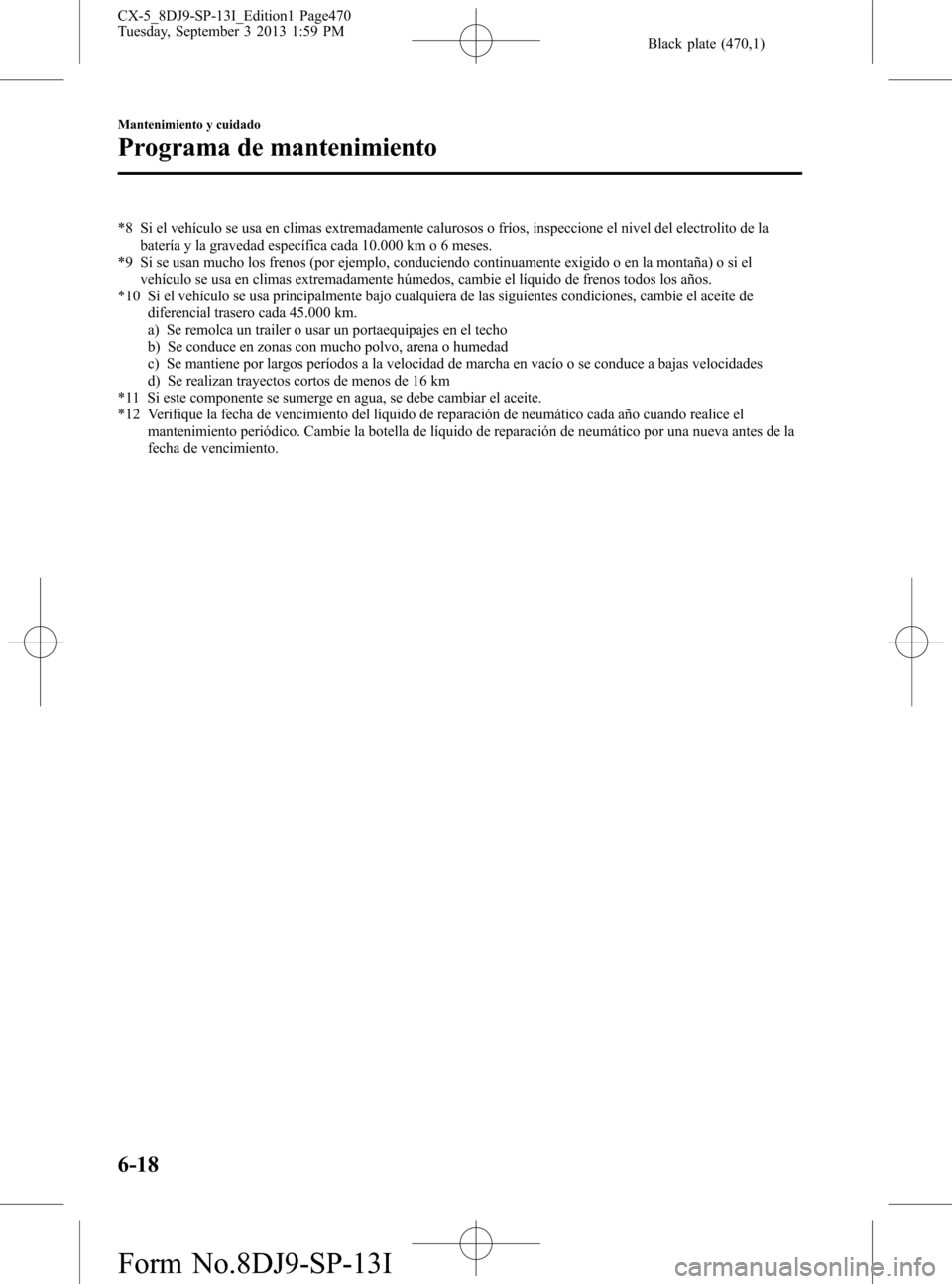

Black plate (470,1)
*8 Si el vehículo se usa en climas extremadamente calurosos o fríos, inspeccione el nivel del electrolito de la
batería y la gravedad específica cada 10.000 km o 6 meses.
*9 Si se usan mucho los frenos (por ejemplo, conduciendo continuamente exigido o en la montaña) o si el
vehículo se usa en climas extremadamente húmedos, cambie el líquido de frenos todos los años.
*10 Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, cambie el aceite de
diferencial trasero cada 45.000 km.
a) Se remolca un trailer o usar un portaequipajes en el techo
b) Se conduce en zonas con mucho polvo, arena o humedad
c) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
d) Se realizan trayectos cortos de menos de 16 km
*11 Si este componente se sumerge en agua, se debe cambiar el aceite.
*12 Verifique la fecha de vencimiento del líquido de reparación de neumático cada año cuando realice el
mantenimiento periódico. Cambie la botella de líquido de reparación de neumático por una nueva antes de la
fecha de vencimiento.
6-18
Mantenimiento y cuidado
Programa de mantenimiento
CX-5_8DJ9-SP-13I_Edition1 Page470
Tuesday, September 3 2013 1:59 PM
Form No.8DJ9-SP-13I
