MAZDA MODEL CX-5 2014 Manual del propietario (in Spanish)

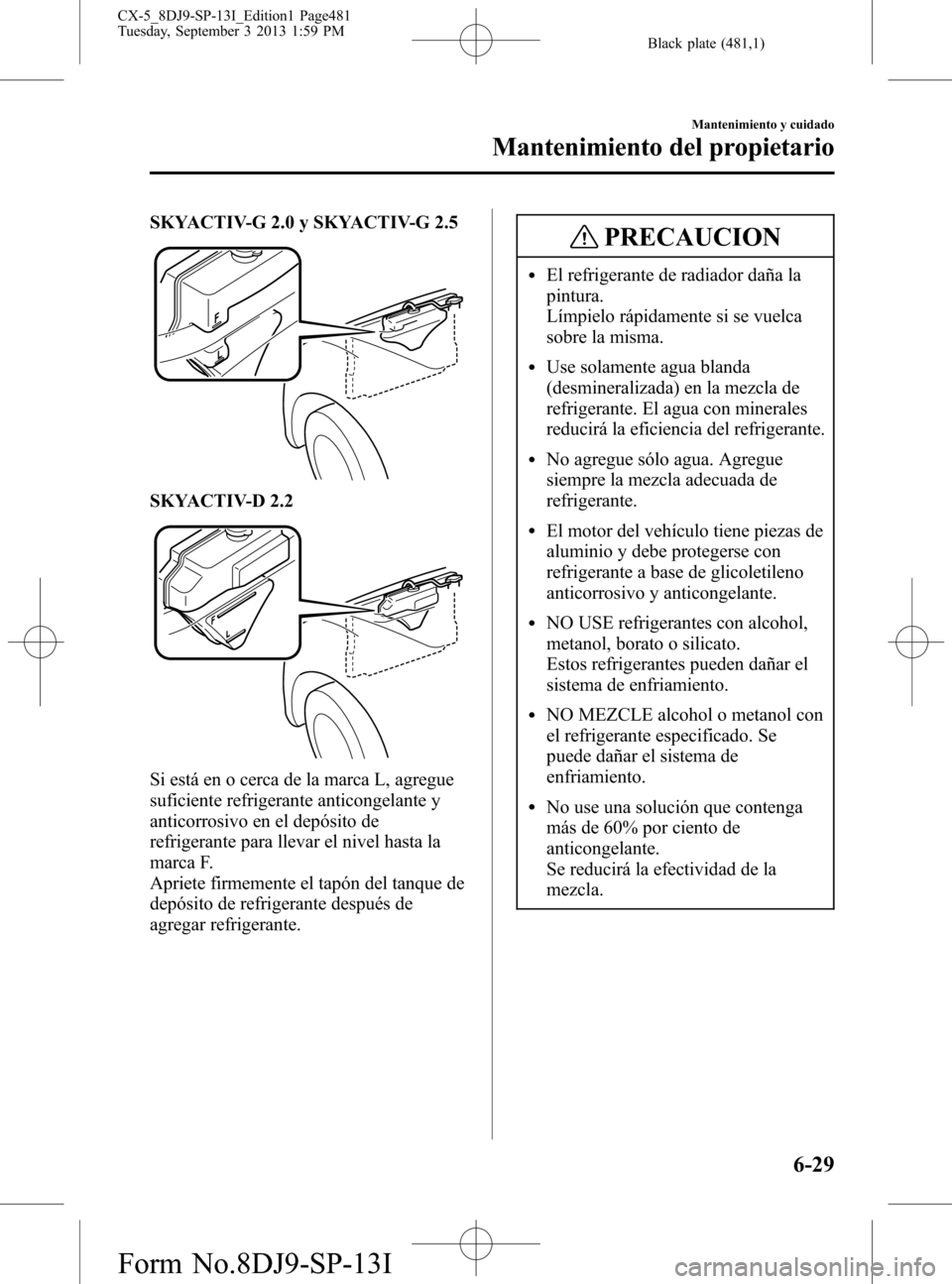

Black plate (481,1)
SKYACTIV-G 2.0 y SKYACTIV-G 2.5
SKYACTIV-D 2.2
Si está en o cerca de la marca L, agregue
suficiente refrigerante anticongelante y
anticorrosivo en el depósito de
refrigerante para llevar el nivel hasta la
marca F.
Apriete firmemente el tapón del tanque de
depósito de refrigerante después de
agregar refrigerante.
PRECAUCION
lEl refrigerante de radiador daña la
pintura.
Límpielo rápidamente si se vuelca
sobre la misma.
lUse solamente agua blanda
(desmineralizada) en la mezcla de
refrigerante. El agua con minerales
reducirá la eficiencia del refrigerante.
lNo agregue sólo agua. Agregue
siempre la mezcla adecuada de
refrigerante.
lEl motor del vehículo tiene piezas de
aluminio y debe protegerse con
refrigerante a base de glicoletileno
anticorrosivo y anticongelante.
lNO USE refrigerantes con alcohol,
metanol, borato o silicato.
Estos refrigerantes pueden dañar el
sistema de enfriamiento.
lNO MEZCLE alcohol o metanol con
el refrigerante especificado. Se
puede dañar el sistema de
enfriamiento.
lNo use una solución que contenga
más de 60% por ciento de
anticongelante.
Se reducirá la efectividad de la
mezcla.
Mantenimiento y cuidado
Mantenimiento del propietario
6-29
CX-5_8DJ9-SP-13I_Edition1 Page481
Tuesday, September 3 2013 1:59 PM
Form No.8DJ9-SP-13I

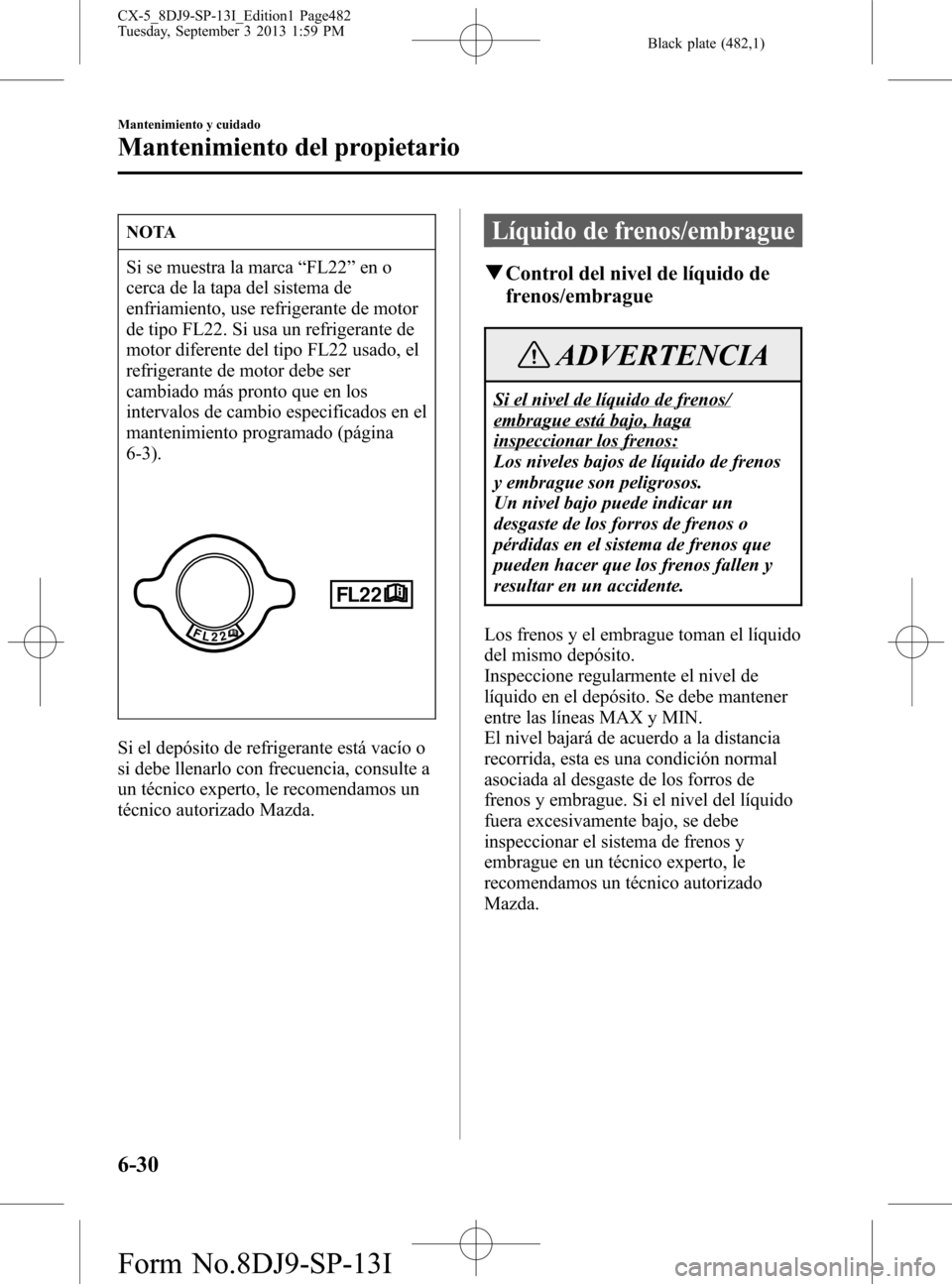

Black plate (482,1)
NOTA
Si se muestra la marca“FL22”en o
cerca de la tapa del sistema de
enfriamiento, use refrigerante de motor
de tipo FL22. Si usa un refrigerante de
motor diferente del tipo FL22 usado, el
refrigerante de motor debe ser
cambiado más pronto que en los
intervalos de cambio especificados en el
mantenimiento programado (página
6-3).
Si el depósito de refrigerante está vacío o
si debe llenarlo con frecuencia, consulte a
un técnico experto, le recomendamos un
técnico autorizado Mazda.
Líquido de frenos/embrague
qControl del nivel de líquido de
frenos/embrague
ADVERTENCIA
Si el nivel de líquido de frenos/
embrague está bajo, haga
inspeccionar los frenos:
Los niveles bajos de líquido de frenos
y embrague son peligrosos.
Un nivel bajo puede indicar un
desgaste de los forros de frenos o
pérdidas en el sistema de frenos que
pueden hacer que los frenos fallen y
resultar en un accidente.
Los frenos y el embrague toman el líquido
del mismo depósito.
Inspeccione regularmente el nivel de
líquido en el depósito. Se debe mantener
entre las líneas MAX y MIN.
El nivel bajará de acuerdo a la distancia
recorrida, esta es una condición normal
asociada al desgaste de los forros de
frenos y embrague. Si el nivel del líquido
fuera excesivamente bajo, se debe
inspeccionar el sistema de frenos y
embrague en un técnico experto, le
recomendamos un técnico autorizado
Mazda.
6-30
Mantenimiento y cuidado
Mantenimiento del propietario
CX-5_8DJ9-SP-13I_Edition1 Page482
Tuesday, September 3 2013 1:59 PM
Form No.8DJ9-SP-13I

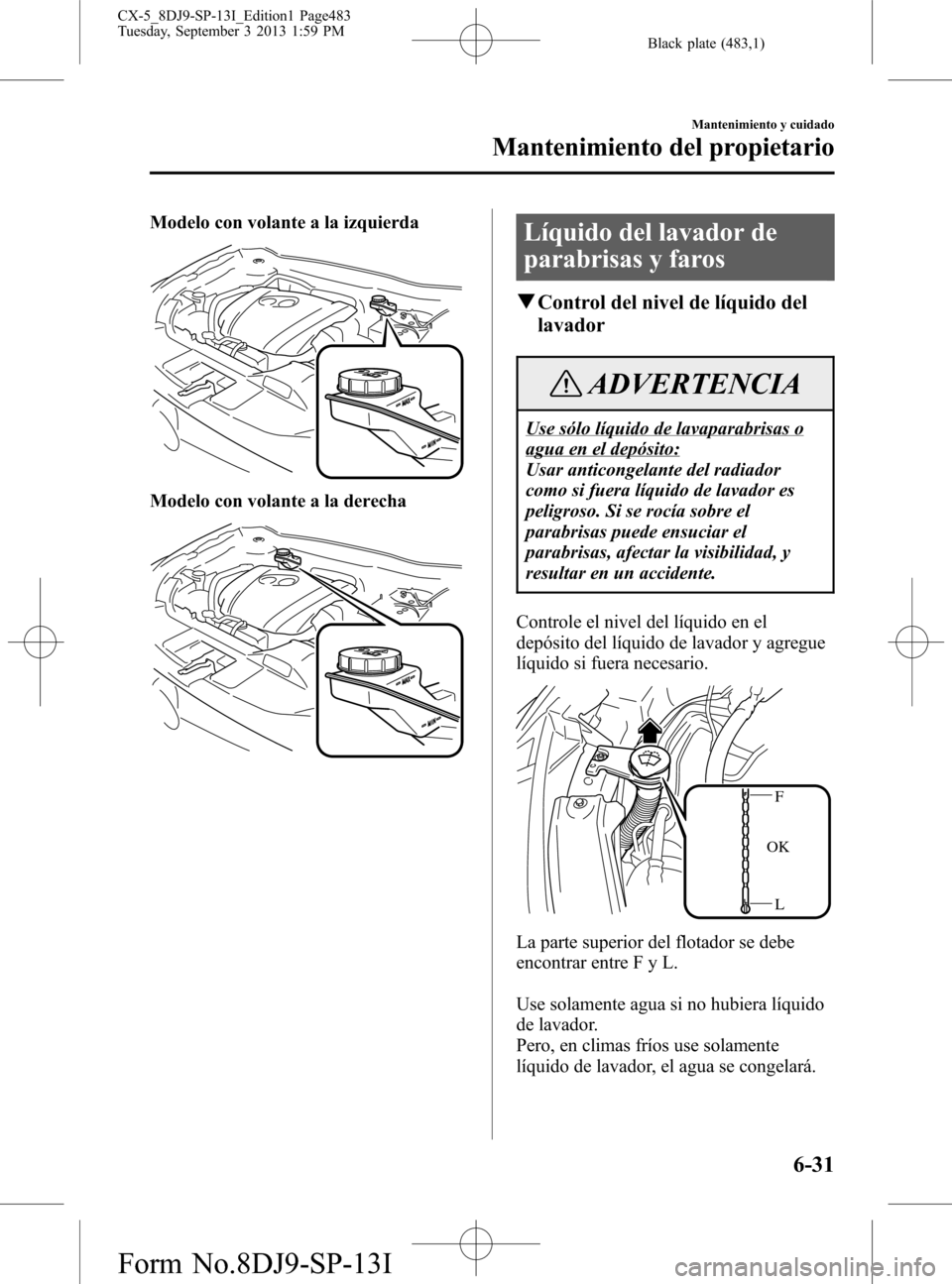

Black plate (483,1)
Modelo con volante a la izquierda
Modelo con volante a la derecha
Líquido del lavador de
parabrisas y faros
qControl del nivel de líquido del
lavador
ADVERTENCIA
Use sólo líquido de lavaparabrisas o
agua en el depósito:
Usar anticongelante del radiador
como si fuera líquido de lavador es
peligroso. Si se rocía sobre el
parabrisas puede ensuciar el
parabrisas, afectar la visibilidad, y
resultar en un accidente.
Controle el nivel del líquido en el
depósito del líquido de lavador y agregue
líquido si fuera necesario.
L F
OK
La parte superior del flotador se debe
encontrar entre F y L.
Use solamente agua si no hubiera líquido
de lavador.
Pero, en climas fríos use solamente
líquido de lavador, el agua se congelará.
Mantenimiento y cuidado
Mantenimiento del propietario
6-31
CX-5_8DJ9-SP-13I_Edition1 Page483
Tuesday, September 3 2013 1:59 PM
Form No.8DJ9-SP-13I

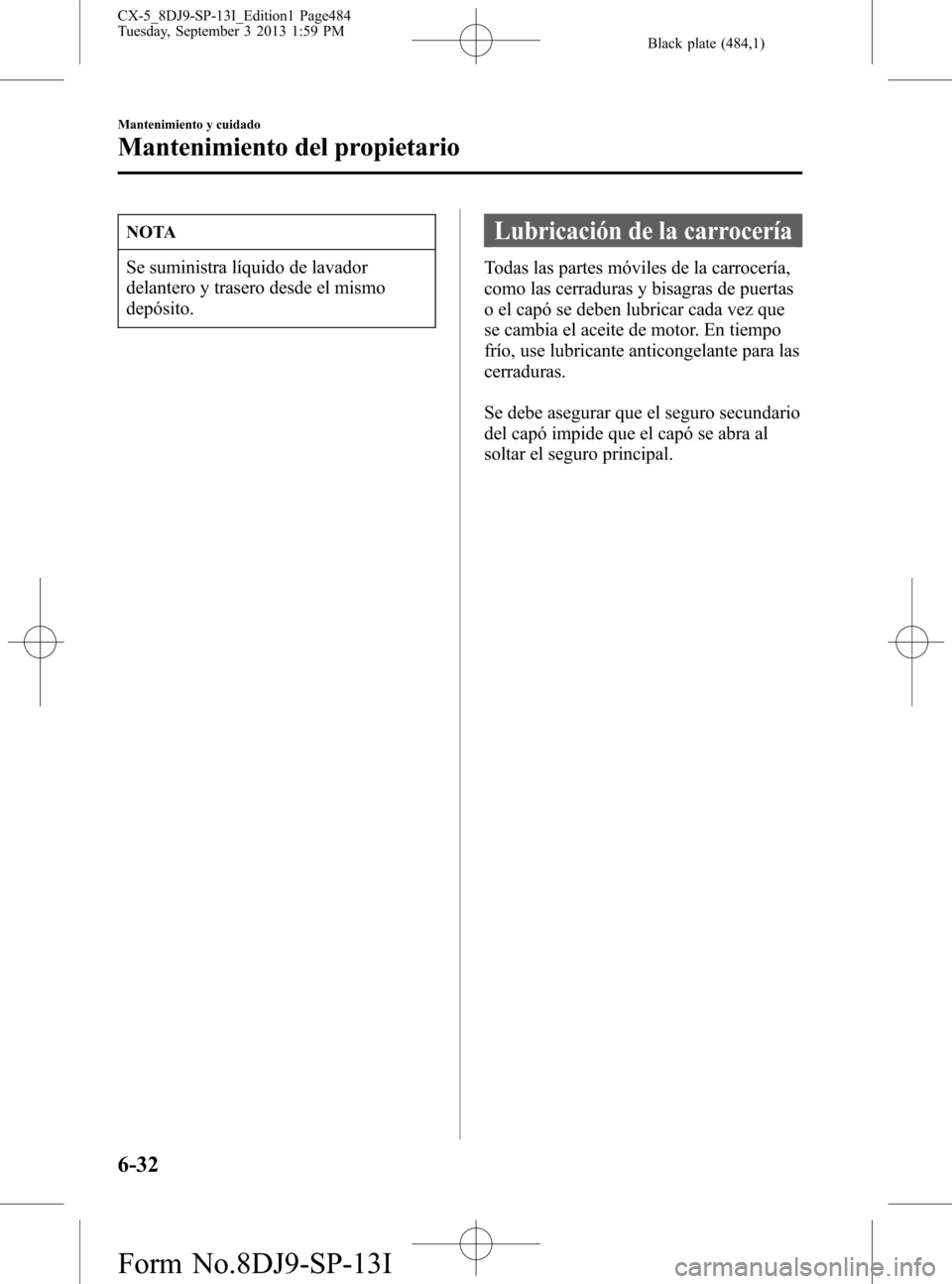

Black plate (484,1)
NOTA
Se suministra líquido de lavador
delantero y trasero desde el mismo
depósito.
Lubricación de la carrocería
Todas las partes móviles de la carrocería,
como las cerraduras y bisagras de puertas
o el capó se deben lubricar cada vez que
se cambia el aceite de motor. En tiempo
frío, use lubricante anticongelante para las
cerraduras.
Se debe asegurar que el seguro secundario
del capó impide que el capó se abra al
soltar el seguro principal.
6-32
Mantenimiento y cuidado
Mantenimiento del propietario
CX-5_8DJ9-SP-13I_Edition1 Page484
Tuesday, September 3 2013 1:59 PM
Form No.8DJ9-SP-13I

Black plate (485,1)
Hojas del limpiador
PRECAUCION
lLas ceras comerciales aplicadas en
los lavaderos automáticos de
automóviles afectan la capacidad de
los limpiadores de limpiar los
vidrios.
lPara no dañar las hojas de los
limpiadores, no use gasolina,
queroseno, diluyente, u otros
solventes en o próximo a las hojas de
los mismos.
lCon la palanca de limpiaparabrisas
en la posición AUTO y el encendido
en ON, los limpiadores se pueden
mover automáticamente en los
siguientes casos:
lSi se toca el parabrisas encima del
sensor de lluvia.
lSi el parabrisas encima del sensor
de lluvia se limpia con un paño.
lSi se golpea el parabrisas con una
mano u otro objeto.
lSi el sensor de lluvia se golpea
desde adentro del vehículo con
una mano u otro objeto.
Tenga cuidado de no pellizcarse las
manos o los dedos pues se podría
herir o dañar los limpiadores.
Cuando lave o realice el
mantenimiento de su Mazda
asegúrese que la palanca del
limpiador está en la posición OFF.La contaminación tanto del vidrio como
de la hoja del limpiaparabrisas puede
reducir la efectividad de los
limpiaparabrisas. Una fuente común de
contaminación son los insectos, savia y
los tratamientos con cera usados en
algunos lavaderos comerciales.
Si las hojas de los limpiadores no
estuvieran limpiando bien, lave el vidrio y
las hojas de los limpiadores con un
limpiador de buena calidad o detergente
suave y enjuague bien con agua limpia.
Repita la operación si fuera necesario.
qCambio de las hojas del
limpiaparabrisas
Cuando los limpiadores no limpian
adecuadamente, las hojas del limpiadores
pueden estar estropeadas o cuarteadas.
Cámbielas.
PRECAUCION
Para no dañar el brazo del limpiador u
otros componentes, no intente mover
manualmente el limpiador.
NOTA
Para no dañar las hojas de los
limpiadores al levantar los limpiadores
del lado del conductor y el
acompañante, levante primero el
limpiador del lado del conductor. A la
inversa, al volver a apoyar los
limpiadores, apoye primero el del lado
del acompañante.
1. Levante el brazo del limpiador.
Mantenimiento y cuidado
Mantenimiento del propietario
6-33
CX-5_8DJ9-SP-13I_Edition1 Page485
Tuesday, September 3 2013 1:59 PM
Form No.8DJ9-SP-13I

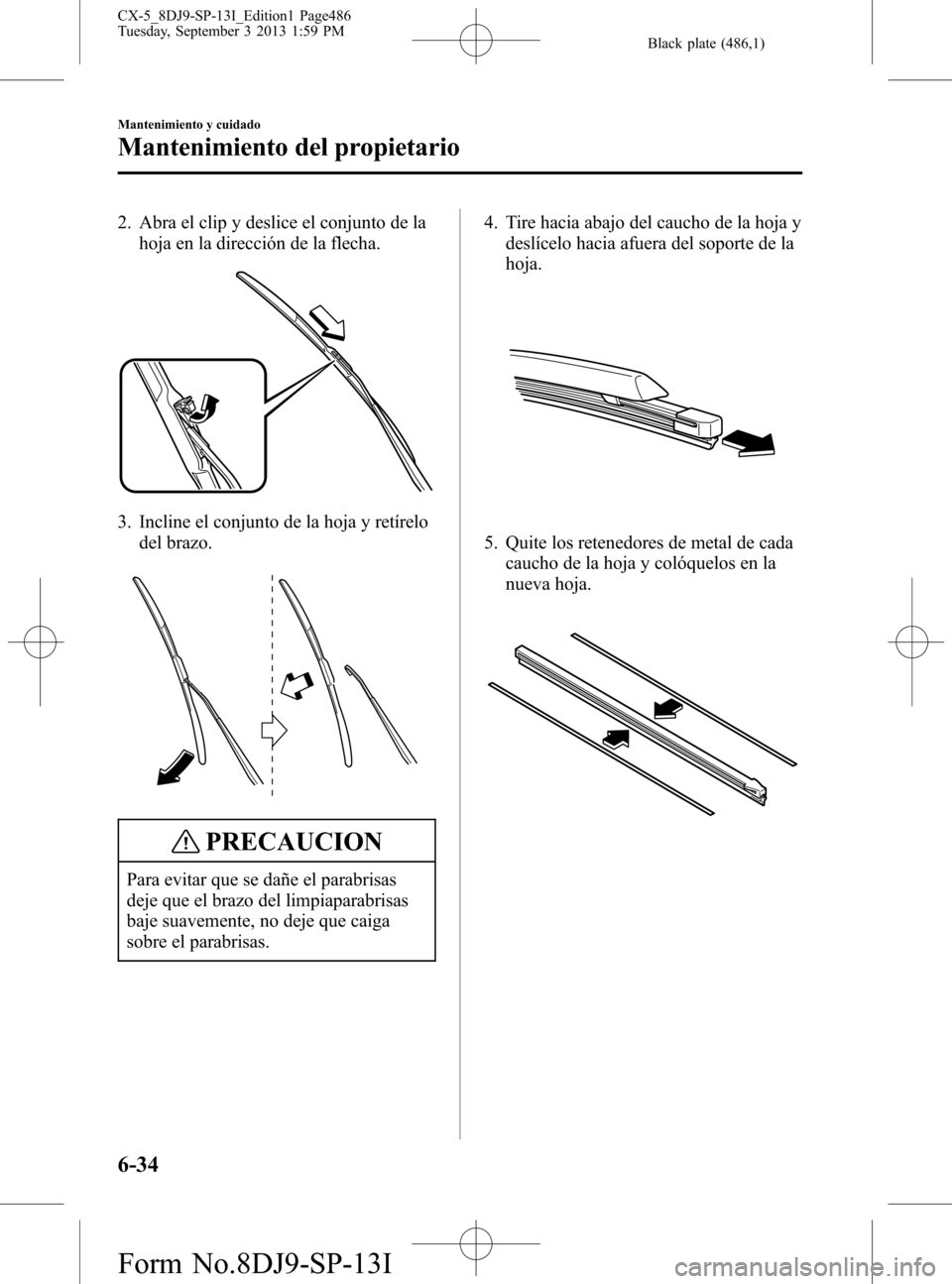

Black plate (486,1)
2. Abra el clip y deslice el conjunto de la
hoja en la dirección de la flecha.
3. Incline el conjunto de la hoja y retírelo
del brazo.
PRECAUCION
Para evitar que se dañe el parabrisas
deje que el brazo del limpiaparabrisas
baje suavemente, no deje que caiga
sobre el parabrisas.4. Tire hacia abajo del caucho de la hoja y
deslícelo hacia afuera del soporte de la
hoja.
5. Quite los retenedores de metal de cada
caucho de la hoja y colóquelos en la
nueva hoja.
6-34
Mantenimiento y cuidado
Mantenimiento del propietario
CX-5_8DJ9-SP-13I_Edition1 Page486
Tuesday, September 3 2013 1:59 PM
Form No.8DJ9-SP-13I

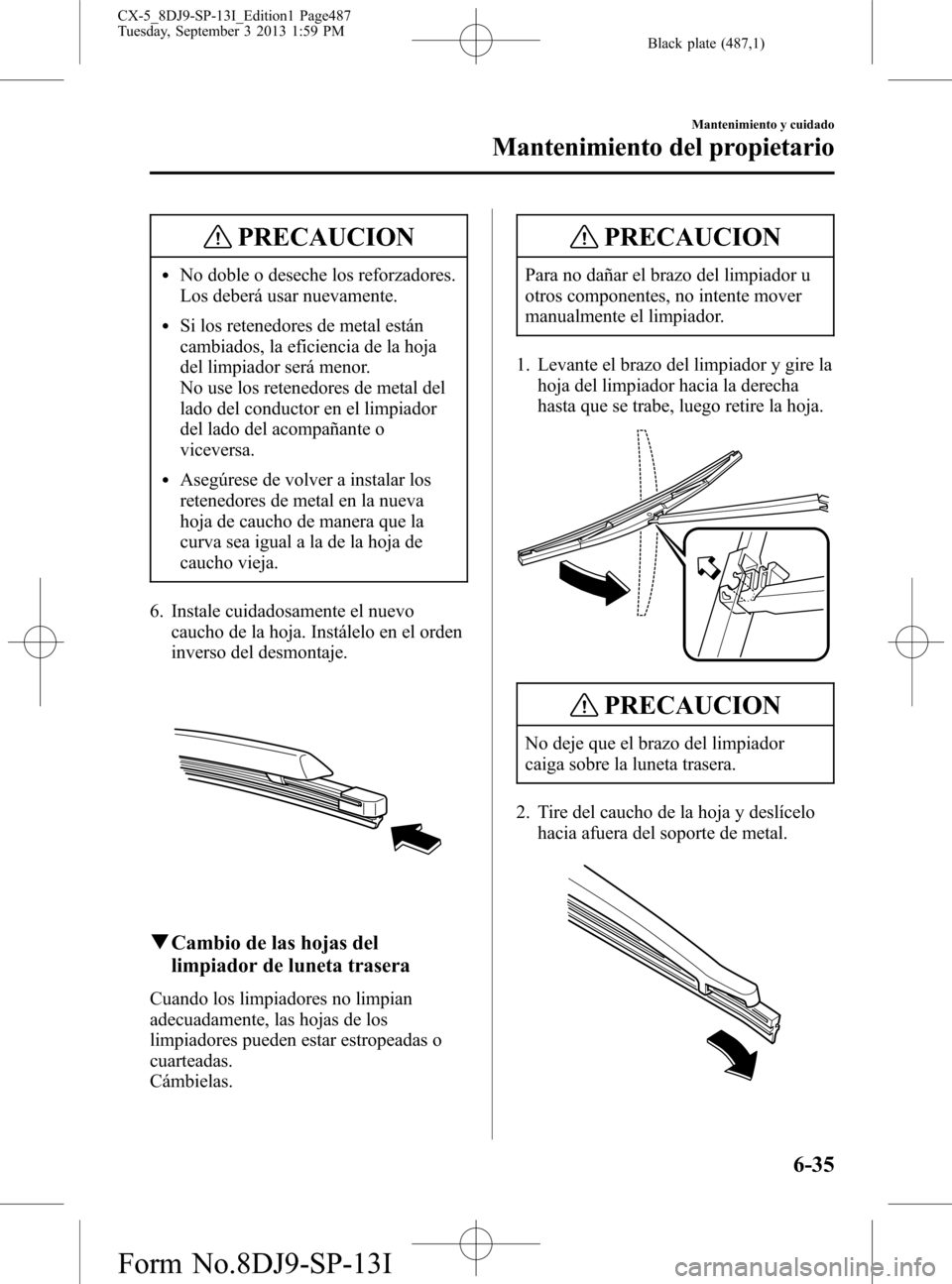

Black plate (487,1)
PRECAUCION
lNo doble o deseche los reforzadores.
Los deberá usar nuevamente.
lSi los retenedores de metal están
cambiados, la eficiencia de la hoja
del limpiador será menor.
No use los retenedores de metal del
lado del conductor en el limpiador
del lado del acompañante o
viceversa.
lAsegúrese de volver a instalar los
retenedores de metal en la nueva
hoja de caucho de manera que la
curva sea igual a la de la hoja de
caucho vieja.
6. Instale cuidadosamente el nuevo
caucho de la hoja. Instálelo en el orden
inverso del desmontaje.
qCambio de las hojas del
limpiador de luneta trasera
Cuando los limpiadores no limpian
adecuadamente, las hojas de los
limpiadores pueden estar estropeadas o
cuarteadas.
Cámbielas.
PRECAUCION
Para no dañar el brazo del limpiador u
otros componentes, no intente mover
manualmente el limpiador.
1. Levante el brazo del limpiador y gire la
hoja del limpiador hacia la derecha
hasta que se trabe, luego retire la hoja.
PRECAUCION
No deje que el brazo del limpiador
caiga sobre la luneta trasera.
2. Tire del caucho de la hoja y deslícelo
hacia afuera del soporte de metal.
Mantenimiento y cuidado
Mantenimiento del propietario
6-35
CX-5_8DJ9-SP-13I_Edition1 Page487
Tuesday, September 3 2013 1:59 PM
Form No.8DJ9-SP-13I

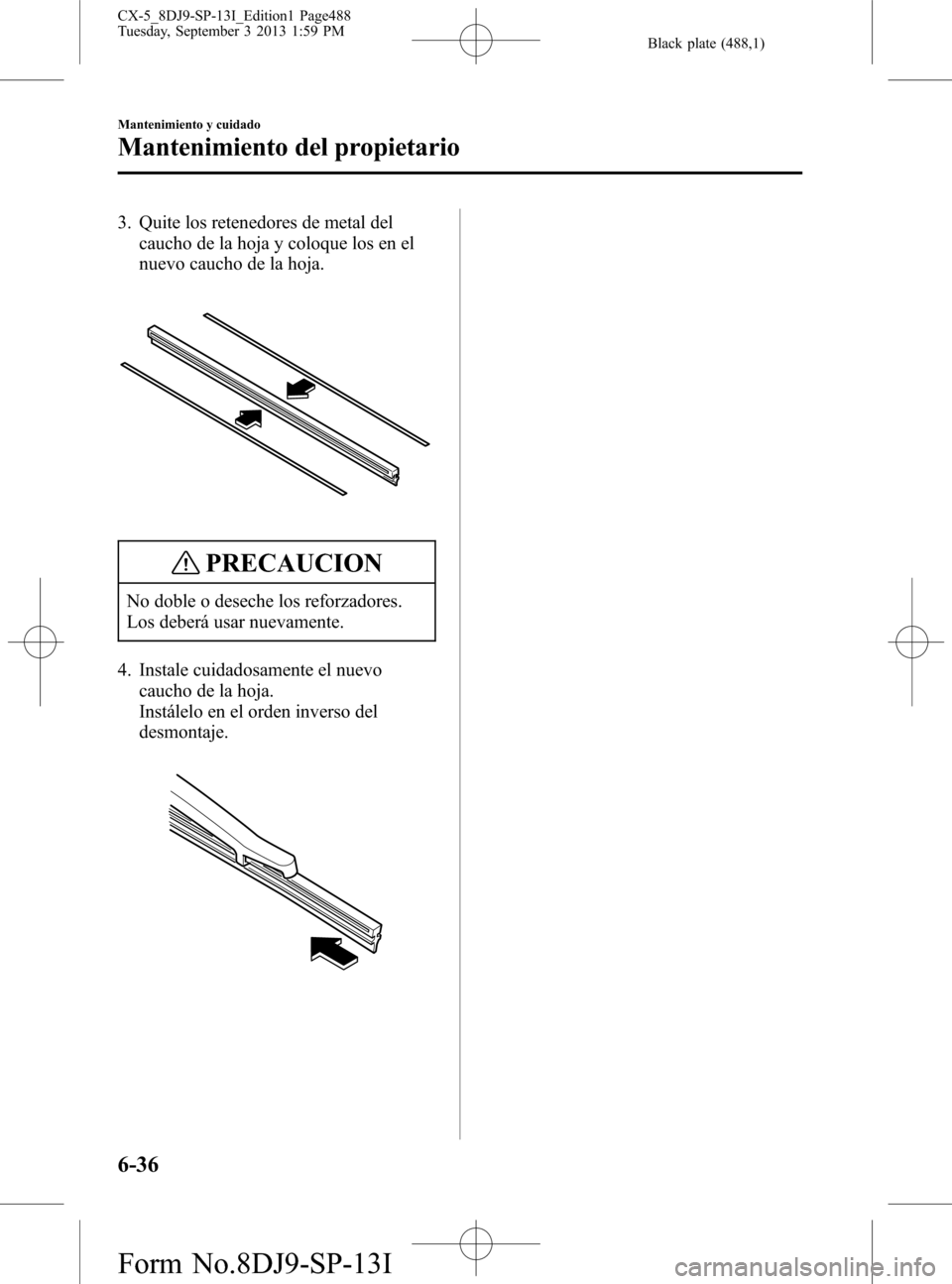

Black plate (488,1)
3. Quite los retenedores de metal del
caucho de la hoja y coloque los en el
nuevo caucho de la hoja.
PRECAUCION
No doble o deseche los reforzadores.
Los deberá usar nuevamente.
4. Instale cuidadosamente el nuevo
caucho de la hoja.
Instálelo en el orden inverso del
desmontaje.
6-36
Mantenimiento y cuidado
Mantenimiento del propietario
CX-5_8DJ9-SP-13I_Edition1 Page488
Tuesday, September 3 2013 1:59 PM
Form No.8DJ9-SP-13I

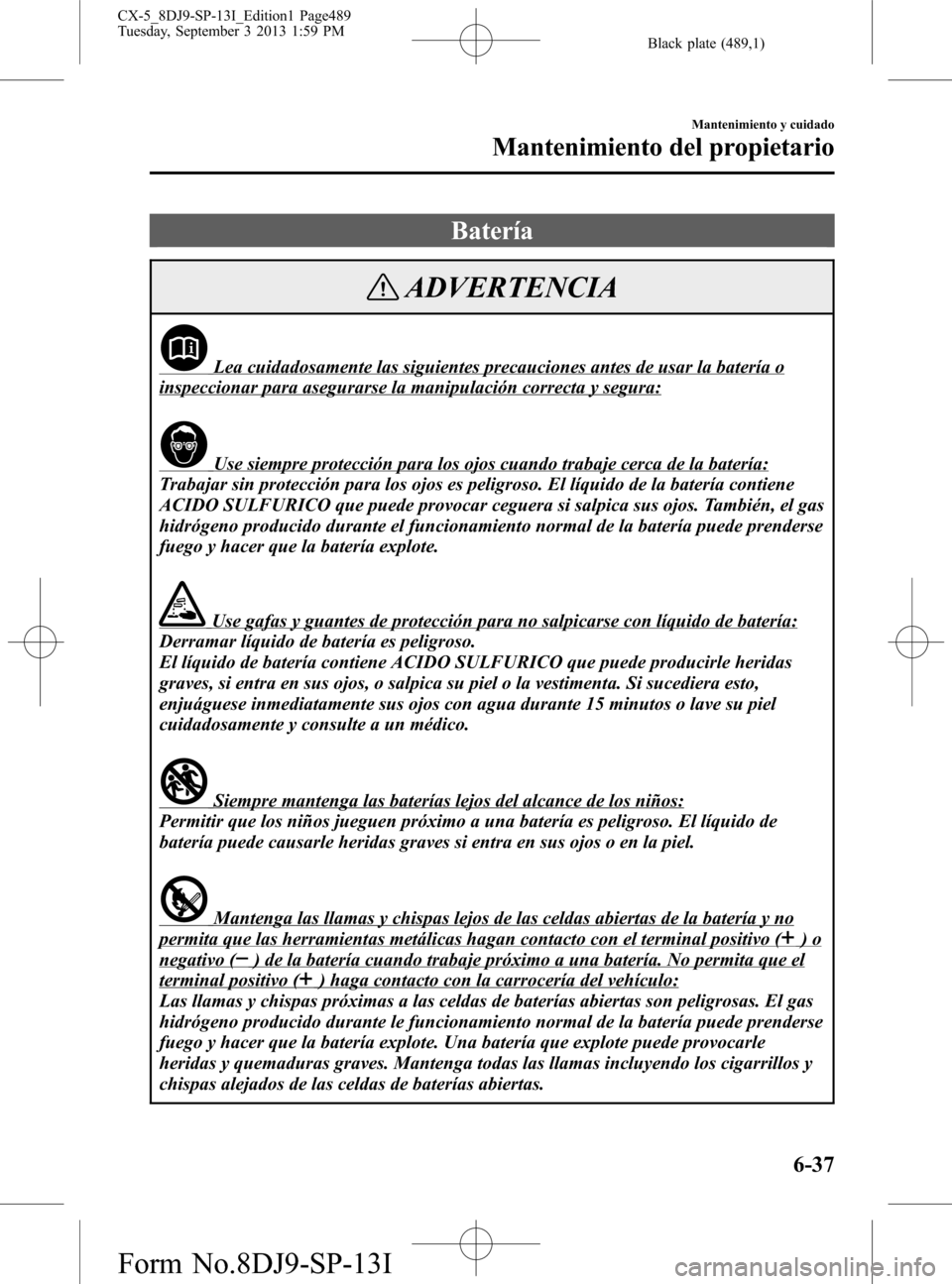

Black plate (489,1)
Batería
ADVERTENCIA
Lea cuidadosamente las siguientes precauciones antes de usar la batería o
inspeccionar para asegurarse la manipulación correcta y segura:
Use siempre protección para los ojos cuando trabaje cerca de la batería:
Trabajar sin protección para los ojos es peligroso. El líquido de la batería contiene
ACIDO SULFURICO que puede provocar ceguera si salpica sus ojos. También, el gas
hidrógeno producido durante el funcionamiento normal de la batería puede prenderse
fuego y hacer que la batería explote.
Use gafas y guantes de protección para no salpicarse con líquido de batería:
Derramar líquido de batería es peligroso.
El líquido de batería contiene ACIDO SULFURICO que puede producirle heridas
graves, si entra en sus ojos, o salpica su piel o la vestimenta. Si sucediera esto,
enjuáguese inmediatamente sus ojos con agua durante 15 minutos o lave su piel
cuidadosamente y consulte a un médico.
Siempre mantenga las baterías lejos del alcance de los niños:
Permitir que los niños jueguen próximo a una batería es peligroso. El líquido de
batería puede causarle heridas graves si entra en sus ojos o en la piel.
Mantenga las llamas y chispas lejos de las celdas abiertas de la batería y no
permita que las herramientas metálicas hagan contacto con el terminal positivo ()o
negativo () de la batería cuando trabaje próximo a una batería. No permita que el
terminal positivo () haga contacto con la carrocería del vehículo:
Las llamas y chispas próximas a las celdas de baterías abiertas son peligrosas. El gas
hidrógeno producido durante le funcionamiento normal de la batería puede prenderse
fuego y hacer que la batería explote. Una batería que explote puede provocarle
heridas y quemaduras graves. Mantenga todas las llamas incluyendo los cigarrillos y
chispas alejados de las celdas de baterías abiertas.
Mantenimiento y cuidado
Mantenimiento del propietario
6-37
CX-5_8DJ9-SP-13I_Edition1 Page489
Tuesday, September 3 2013 1:59 PM
Form No.8DJ9-SP-13I

Black plate (490,1)
ADVERTENCIA
Mantenga todas las llamas, incluyendo los cigarrillos y las chispas alejadas de
las celdas abiertas de una batería:
Las llamas y chispas próximas a las celdas de baterías abiertas son peligrosas. El gas
hidrógeno producido durante le funcionamiento normal de la batería puede prenderse
fuego y hacer que la batería explote. Una batería que explote puede provocarle
heridas y quemaduras graves.
NOTA
Antes de realizar el mantenimiento de la batería, desmonte la cubierta de la batería
tirando de la lengüeta.
Lengüeta
6-38
Mantenimiento y cuidado
Mantenimiento del propietario
CX-5_8DJ9-SP-13I_Edition1 Page490
Tuesday, September 3 2013 1:59 PM
Form No.8DJ9-SP-13I
