MAZDA MODEL CX-5 2014 Manuel du propriétaire (in French)

Les conditions suivantes indiquent que la
pile est déchargée:
lLe témoin KEY (vert) clignote sur le
tableau de bord pendant environ 30
secondes une fois que le moteur a été
coupé (pour les véhicules équipés d'un
compteur de type A, les messages
s'affichent sur le tableau de bord).
lLe système ne fonctionne pas et le
témoin de fonctionnement de la
télécommande ne clignote pas lorsque
les touches sont enfoncées.
lLa plage de fonctionnement du
système est réduite.
Il est recommandé de faire remplacer la
pile chez un concessionnaire agréé Mazda
pour ne pas risquer d'endommager la clé.
Pour remplacer la pile soi-même, suivre
les instructions ci-dessous.
Remplacement de la pile de la clé
1. Retirer la clé auxiliaire.
2. Insérer un petit tournevis plat dans la
rainure indiquée sur l'illustration et
tourner le tournevis pour ouvrir
légèrement le couvercle.
3. Insérer le petit tournevis plat dans
l'écart entre le couvercle et la
télécommande, puis tourner le
tournevis pour détacher le couvercle.
6-36
Entretien
Entretien réalisable par le propriétaire

4. Retirer le capuchon de pile, puis retirer
la pile.
5. Insérer une pile neuve en orientant sa
polarité positive vers le haut, puis
recouvrir la pile avec le capuchon de
pile.
6. Fermer le couvercle.
7. Réinsérer la clé auxiliaire.
ATTENTION
ØVeiller à ne pas rayer ou
endommager la bague en
caoutchouc représentée sur
l'illustration.
ØSi la bague en caoutchouc se
détache, la fixer de nouveau avant
d'insérer une pile neuve.
Bague en
caoutchouc
Entretien
Entretien réalisable par le propriétaire
6-37

Pneus
Pour des performances optimales, la
sécurité, et l'économie de carburant
maximale, les pneus doivent toujours être
gonflés aux pressions de gonflage
recommandées et respecter également les
limites de charge et la répartition du poids
recommandées.
PRUDENCE
Utilisation de pneus de type différent:
Le fait de conduire avec des pneus de
type différent est dangereux. Cela
peut entraîner une mauvaise
maniabilité et de mauvaises
performances de freinage; et cela
peut entraîner une perte de contrôle
du véhicule.
Sauf lors de l'utilisation limitée de la
roue de secours à usage temporaire,
n'utiliser que des pneus du même
type (radiaux, ceinturés à carcasse
diagonale, à carcasse diagonale) sur
les quatre roues.
Utilisation des pneus de taille
incorrecte:
L'utilisation de pneus de dimensions
autres que celles recommandées pour
ce véhicule Mazda (page 9-9) est
dangereuse. Cela peut sérieusement
affecter le confort, la conduite, la
garde au sol, le passage de roue et
l'indication du compteur de vitesse.
Ceci peut entraîner un accident.
N'utiliser que des pneus de
dimensions spécifiées pour ce
véhicule Mazda.
qPression de gonflage des pneus
PRUDENCE
Toujours garder les pneus gonflés à la
pression correcte:
Un sur-gonflage ou un sous-gonflage
des pneus est dangereux. Une
mauvaise tenue de route ou une
défaillance soudaine des pneus peut
causer un grave accident.
Se référer à Pneus à la page 9-9.
Utiliser seulement un bouchon de la
valve Mazda d'origine:
Il est dangereux d'utiliser une pièce
non d'origine, car la pression de
gonflage de pneu correcte ne pourra
pas être maintenue si la valve de
pneu est endommagée. Si l'on
conduit le véhicule dans cet état, la
pression de gonflage de pneu
diminuera, et un accident grave
risquera de s'ensuivre. Ne pas utiliser
de pièce qui ne soit pas une pièce
Mazda d'origine pour le bouchon de
valve.
6-38
Entretien
Entretien réalisable par le propriétaire

Les pressions de gonflage de tous les
pneus (y compris le pneu de la roue de
secours) doivent être contrôlées tous les
mois, lorsque les pneus sont froids. Les
pressions recommandées doivent être
respectées si l'on veut obtenir une
conduite et une tenue de route optimale
ainsi qu'une usure minimale des pneus.
Se référer au tableau de gonflage des
pneus (page 9-9).
Après avoir ajusté la pression des pneus,
l'initialisation du système de surveillance
de la pression des pneus est obligatoire
pour que le système fonctionne
normalement.
Se référer à Initialisation du système de
surveillance de la pression des pneus à la
page 4-103.
REMARQUE
lVérifier toujours la pression des pneus
lorsqu'ils sont froids.
lLorsque les pneus sont chauds, les
pressions de gonflage dépassent
généralement les valeurs recommandées.
Ne pas dégonfler les pneus, pour ajuster la
pression, lorsqu'ils sont chauds.
lUn sous-gonflage peut causer une
diminution de l'économie de carburant, une
usure irrégulière et prématurée du pneu, et
une mauvaise étanchéité du talon du pneu;
cela peut déformer la roue et faire que le
pneu se sépare de la jante.
lUn sur-gonflage peut causer une conduite
dure, une usure irrégulière et prématurée
du pneu, et accroît considérablement la
possibilité de dommages causés par les
risques de la route.
Veiller à ce que les pressions des pneus
soient constamment aux niveaux corrects.
Si l'on doit gonfler un pneu souvent, le faire
vérifier.
qPermutation des pneus
PRUDENCE
Permuter périodiquement les pneus:
Il est dangereux d'utiliser un pneu
comportant une usure irrégulière.
Pour égaliser l'usure des pneus afin
de maintenir de bonnes
performances de conduite et de
freinage, permuter les pneus
conformément aux tableaux des
programmes d'entretien.
Se référer à Entretien périodique à la
page 6-4.
Lors de la permutation, vérifier si
l'équilibrage est correct.
Ne pas inclure la roue de secours à usage temporaire
(TEMPORARY USE ONLY) dans la permutation.
Avant
A chaque permutation des pneus, vérifier
si les pneus sont endommagés et s'ils sont
usés irrégulièrement. L'usure anormale
des pneus est généralement causée par une
ou plusieurs des causes suivantes:
lPression de gonflage incorrectelAlignement des roues inadéquatlEquilibrage incorrect des roueslFreinages importants
Entretien
Entretien réalisable par le propriétaire
6-39

Après la permutation, veiller à régler les
pressions de gonflage des pneus avant et
arrière en fonction des spécifications
(page 9-9) et vérifier le couple de serrage
des écrous de roues.
Après avoir ajusté la pression des pneus,
l'initialisation du système de surveillance
de la pression des pneus est obligatoire
pour que le système fonctionne
normalement.
Se référer à Initialisation du système de
surveillance de la pression des pneus à la
page 4-103.
ATTENTION
Permuter les pneus unidirectionnels
et les pneus à carcasse radiale à
bande de roulement à dessins
asymétriques ou à crampons de
l'avant à l'arrière uniquement, et non
pas entre la droite et la gauche. La
performance des pneus sera réduite
si la rotation des pneus est faite d'un
côté à l'autre.
qRemplacement d'un pneu
PRUDENCE
N'utiliser que des pneus en bon état:
La conduite avec des pneus usés est
dangereuse. Des performances de
freinage, direction et traction réduites
peuvent causer un accident.
Remplacer tous les quatre pneus en
même temps:
Il est dangereux de ne remplacer
qu'un seul pneu. Cela pourrait causer
de mauvaises performances de
maniabilité et de freinage risquant
d'entraîner une perte de contrôle du
véhicule. Mazda recommande
vivement de remplacer tous les
quatre pneus en même temps.Si un pneu est usé régulièrement, un
témoin d'usure apparaît en travers de la
chape.
Dans un tel cas, remplacer le pneu.
Chape neuveTémoin d'usure
Chape usée
Il est nécessaire de remplacer le pneu
avant que le témoin d'usure n'apparaisse
en travers de la chape.
Après avoir ajusté la pression des pneus,
l'initialisation du système de surveillance
de la pression des pneus est obligatoire
pour que le système fonctionne
normalement.
Se référer à Initialisation du système de
surveillance de la pression des pneus à la
page 4-103.
REMARQUE
Les pneus s'abîment avec le temps, même si on
ne les utilise pas pour rouler sur la route. Il est
généralement recommandé de remplacer les
pneus lorsqu'ils sont vieux de 6 ans ou plus. La
chaleur causée par l'utilisation en climat
chaud ou sous conditions de forte charge peut
accélérer le processus de vieillissement. Il faut
remplacer le pneu de la roue de secours quand
on remplace les autres pneus, car le pneu de la
roue de secours vieillit aussi. La date de
fabrication du pneu (semaine et année) est
indiquée par un numéro à 4 chiffres.
Se référer à Etiquetage des pneus à la page
8-24.
6-40
Entretien
Entretien réalisable par le propriétaire

qRoue de secours à usage temporaire
Vérifier la roue de secours temporaire au
moins une fois par mois, pour qu'elle soit
toujours correctement gonflée et rangée.
REMARQUE
La condition de la roue de secours à usage
temporaire se détériore graduellement même si
elle n'a pas été utilisée.
La roue de secours à usage temporaire est
plus facile à manipuler car elle est plus
légère et plus petite qu'une roue
conventionnelle. Cette roue ne doit être
utilisée qu'en cas d'urgence et sur une
distance limitée.
N'utiliser la roue de secours temporaire
que le temps nécessaire à la réparation de
la roue conventionnelle, réparation qui
doit être faite dès que possible.
Se référer à Pneus à la page 9-9.
ATTENTION
ØNe pas monter de pneu à neige ou
normal sur la jante de la roue de
secours à usage temporaire. Ces
pneus ne s'adapteront pas et cela
risque d'endommager la jante et le
pneu.
ØLa roue de secours à usage
temporaire a une surface de
roulement de moins de 5.000 km
(3.000 milles). La surface de
roulement pourrait être encore
plus courte selon les conditions de
conduite.
ØL'utilisation de la roue de secours
à usage temporaire doit être
limitée, cependant, si le témoin
d'usure apparaît en travers de la
chape, remplacer cette roue par
une roue de secours temporaire du
même type (page 6-42).
REMARQUE
Les pneus s'abîment avec le temps, même si on
ne les utilise pas pour rouler sur la route. Il est
généralement recommandé de remplacer les
pneus lorsqu'ils sont vieux de 6 ans ou plus. La
chaleur causée par l'utilisation en climat
chaud ou sous conditions de forte charge peut
accélérer le processus de vieillissement. Il faut
remplacer le pneu de la roue de secours quand
on remplace les autres pneus, car le pneu de la
roue de secours vieillit aussi. La date de
fabrication du pneu (semaine et année) est
indiquée par un numéro à 4 chiffres.
Se référer à Etiquetage des pneus à la page
8-24.
Entretien
Entretien réalisable par le propriétaire
6-41

qRemplacement d'une roue
PRUDENCE
N'utiliser que des roues de dimensions
correctes sur ce véhicule:
L'utilisation de roues de dimensions
non spécifiées pour ce véhicule est
dangereuse. Cela peut affecter le
freinage et la conduite, ce qui peut
causer une perte de contrôle du
véhicule et un accident.
ATTENTION
Une roue de dimension autre que
celle spécifiée peut affecter:
ØAjustement du pneu
ØDurée de vie de la roue et du
roulement de roue
ØGarde au sol
ØEspace nécessaire à la chaîne
ØIndication du compteur de vitesse
ØAlignement des phares
ØHauteur des pare-chocs
ØSystème de surveillance de
pression des pneus
En cas de remplacement d'une roue,
veiller à ce que la roue neuve soit
équivalente en diamètre, en largeur de
jante et en déport (déport interne/externe),
à la roue d'origine.
Un équilibrage correct des roues offre un
meilleur confort de conduite et réduit
l'usure des pneus. Des roues
déséquilibrées peuvent causer des
vibrations et entraîner une usure
irrégulière des pneus.
6-42
Entretien
Entretien réalisable par le propriétaire

NOTES
6-43

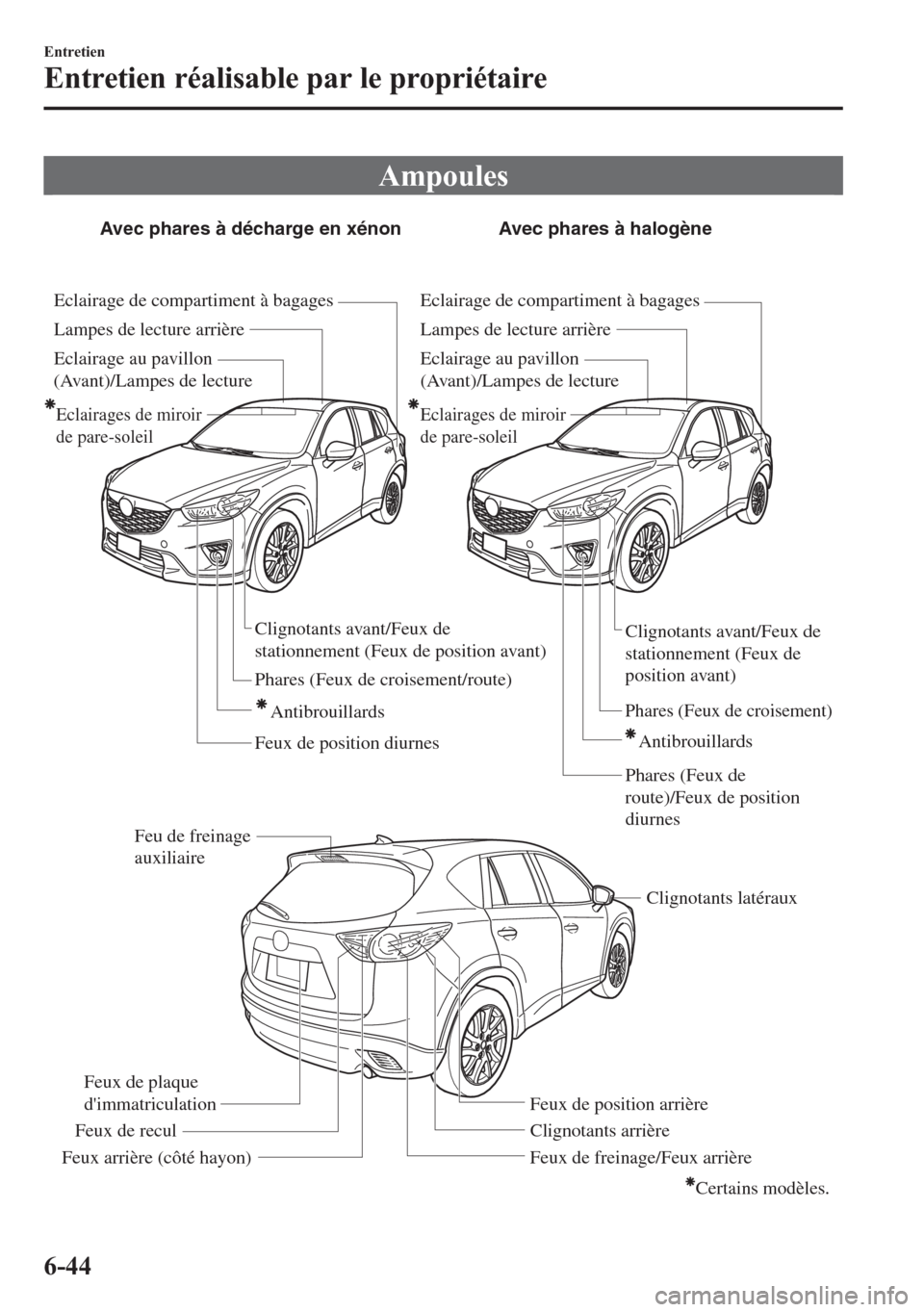

Ampoules
Avec phares à décharge en xénon Avec phares à halogène
Lampes de lecture arrière
Eclairage au pavillon
(Avant)/Lampes de lecture Eclairage de compartiment à bagages
Feux de position diurnes
Feux de position arrière
Clignotants arrière
Feux de freinage/Feux arrière Feux arrière (côté hayon)Feux de reculFeux de plaque
d'immatriculationPhares (Feux de croisement/route)
Feu de freinage
auxiliaire
Clignotants latéraux Clignotants avant/Feux de
stationnement (Feux de position avant)
Antibrouillards
Phares (Feux de
route)/Feux de position
diurnes
Phares (Feux de croisement)
Clignotants avant/Feux de
stationnement (Feux de
position avant)
Antibrouillards
Eclairages de miroir
de pare-soleil
Lampes de lecture arrière
Eclairage au pavillon
(Avant)/Lampes de lecture Eclairage de compartiment à bagages
Eclairages de miroir
de pare-soleil
Certains modèles.
6-44
Entretien
Entretien réalisable par le propriétaire

PRUDENCE
Ne pas remplacer les ampoules à
décharge en xénon soi-même:
Le fait de remplacer des ampoules à
décharge en xénon soi-même est
dangereux. Etant donné que les
ampoules à décharge en xénon
requièrent une tension élevée, on
risque de subir une décharge
électrique si les ampoules ne sont pas
manipulées correctement. Lorsque le
remplacement des ampoules est
requis, s'adresser à un
concessionnaire agréé Mazda.
Ne jamais toucher le verre d'une
ampoule halogène avec les mains nues
et toujours porter des lunettes de
sûreté lors de la manipulation ou
lorsque l'on travaille près d'ampoules:
Si une ampoule halogène se casse,
cela est dangereux. Ces ampoules
contiennent du gaz sous pression. Si
une ampoule se casse, elle explosera
et les éclats de verre peuvent causer
de graves blessures.
Si le verre de l'ampoule est touché
avec les mains nues, l'huile naturelle
du corps peut faire que l'ampoule
surchauffe et explose lorsqu'elle est
allumée.
Toujours garder les ampoules
halogènes hors de la portée des
enfants:
Le fait de jouer avec une ampoule
halogène est dangereux. Si l'ampoule
tombe ou si elle se casse, cela peut
causer de graves blessures.REMARQUE
lPour remplacer l'ampoule, s'adresser à un
concessionnaire agréé Mazda.
lSi l'on touche l'ampoule halogène par
mégarde, il faut la nettoyer en la frottant
avec de l'alcool avant de l'utiliser.
lUtiliser le protecteur et l'emballage de la
nouvelle ampoule pour mettre au rebut,
hors de portée des enfants, l'ancienne
ampoule.
qRemplacement des ampoules
d'éclairages extérieurs
Phares (avec phares à décharge en
xénon)
Ampoules des feux de croisement/route
Il n'est pas possible de remplacer les
ampoules des feux de croisement/route
soi-même. Les ampoules doivent être
remplacées par un concessionnaire agréé
Mazda.
Feux de position diurnes
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Ouvrir le capot.
Entretien
Entretien réalisable par le propriétaire
6-45
