3. Débrancher le connecteur de l'unité en
appuyant sur la languette du
connecteur avec un doigt et en tirant le
connecteur vers le bas.
4. Tourner l'ensemble douille et ampoule
et le retirer. Retirer soigneusement
l'ampoule de la douille du réflecteur en
la tirant doucement tout droit hors de la
douille.
5. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.

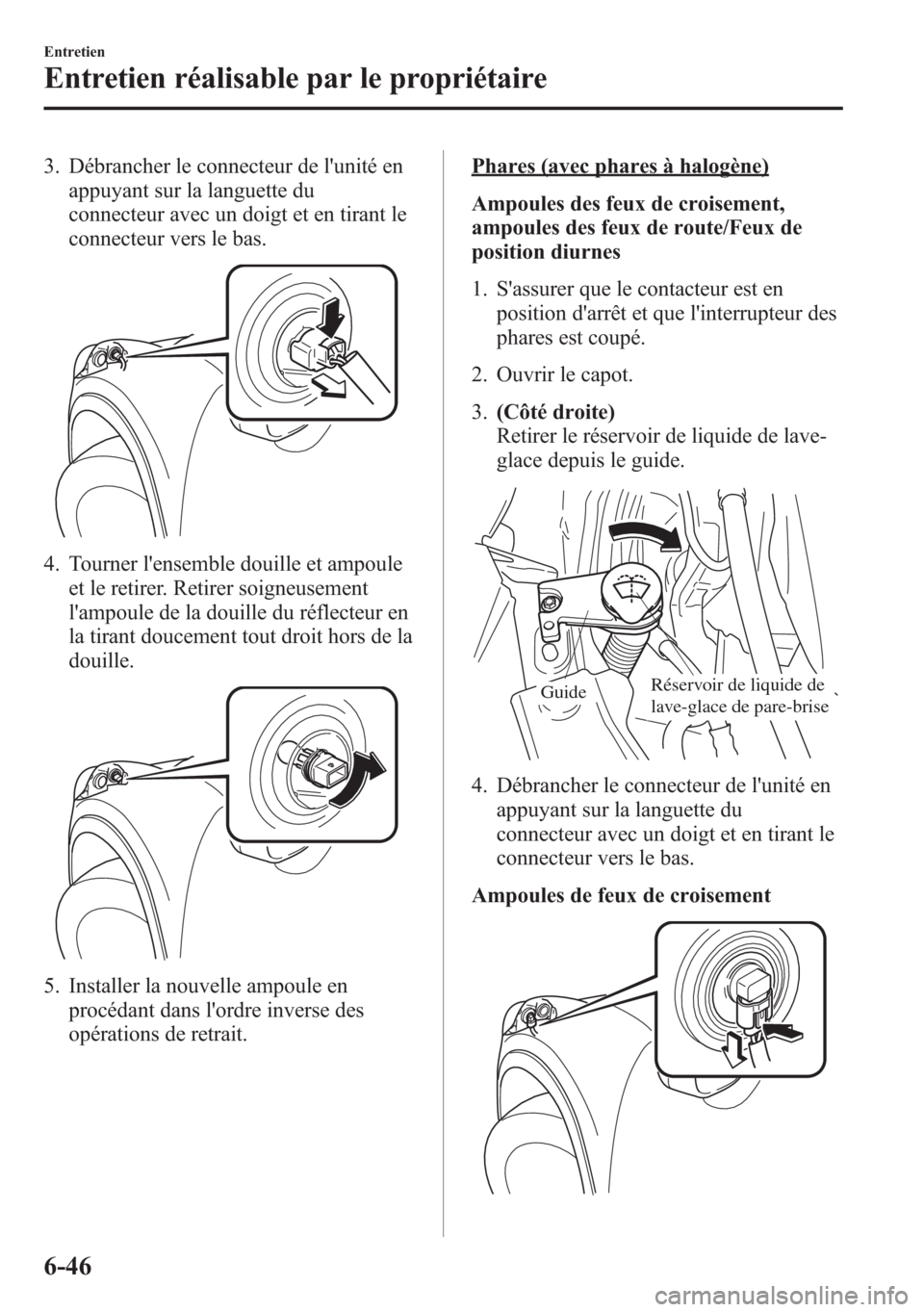

Phares (avec phares à halogène)
Ampoules des feux de croisement,
ampoules des feux de route/Feux de
position diurnes
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Ouvrir le capot.
3.(Côté droite)
Retirer le réservoir de liquide de lave-
glace depuis le guide.
Réservoir de liquide de
lave-glace de pare-briseGuide
4. Débrancher le connecteur de l'unité en
appuyant sur la languette du
connecteur avec un doigt et en tirant le
connecteur vers le bas.
Ampoules de feux de croisement
6-46
Entretien
Entretien réalisable par le propriétaire

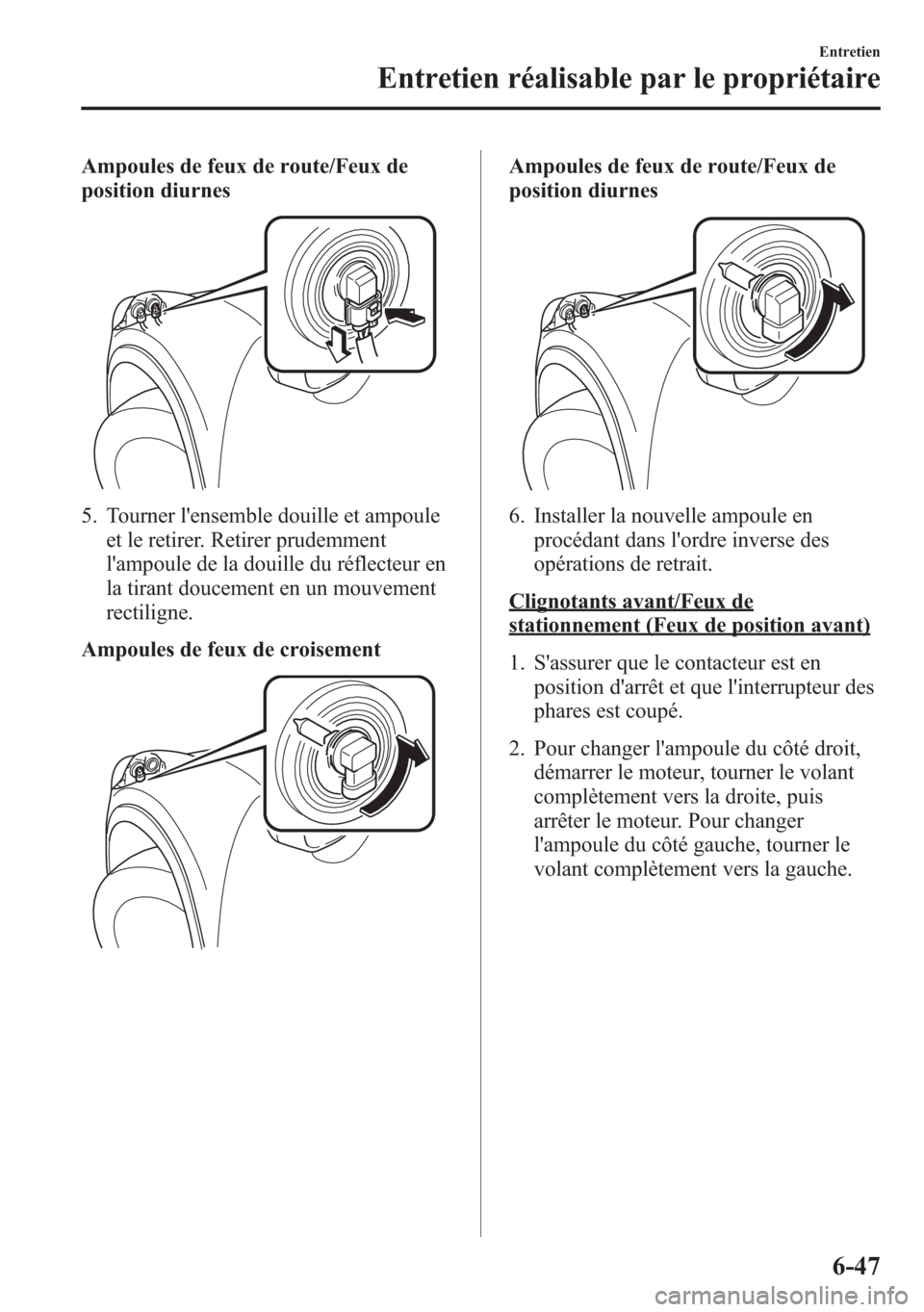

Ampoules de feux de route/Feux de
position diurnes
5. Tourner l'ensemble douille et ampoule
et le retirer. Retirer prudemment
l'ampoule de la douille du réflecteur en
la tirant doucement en un mouvement
rectiligne.
Ampoules de feux de croisement
Ampoules de feux de route/Feux de
position diurnes
6. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Clignotants avant/Feux de
stationnement (Feux de position avant)
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Pour changer l'ampoule du côté droit,
démarrer le moteur, tourner le volant
complètement vers la droite, puis
arrêter le moteur. Pour changer
l'ampoule du côté gauche, tourner le
volant complètement vers la gauche.
Entretien
Entretien réalisable par le propriétaire
6-47

3. Tirer la section centrale de chaque
pièce de retenue en plastique et retirer
la pièce de retenue.
InstallationRetrait

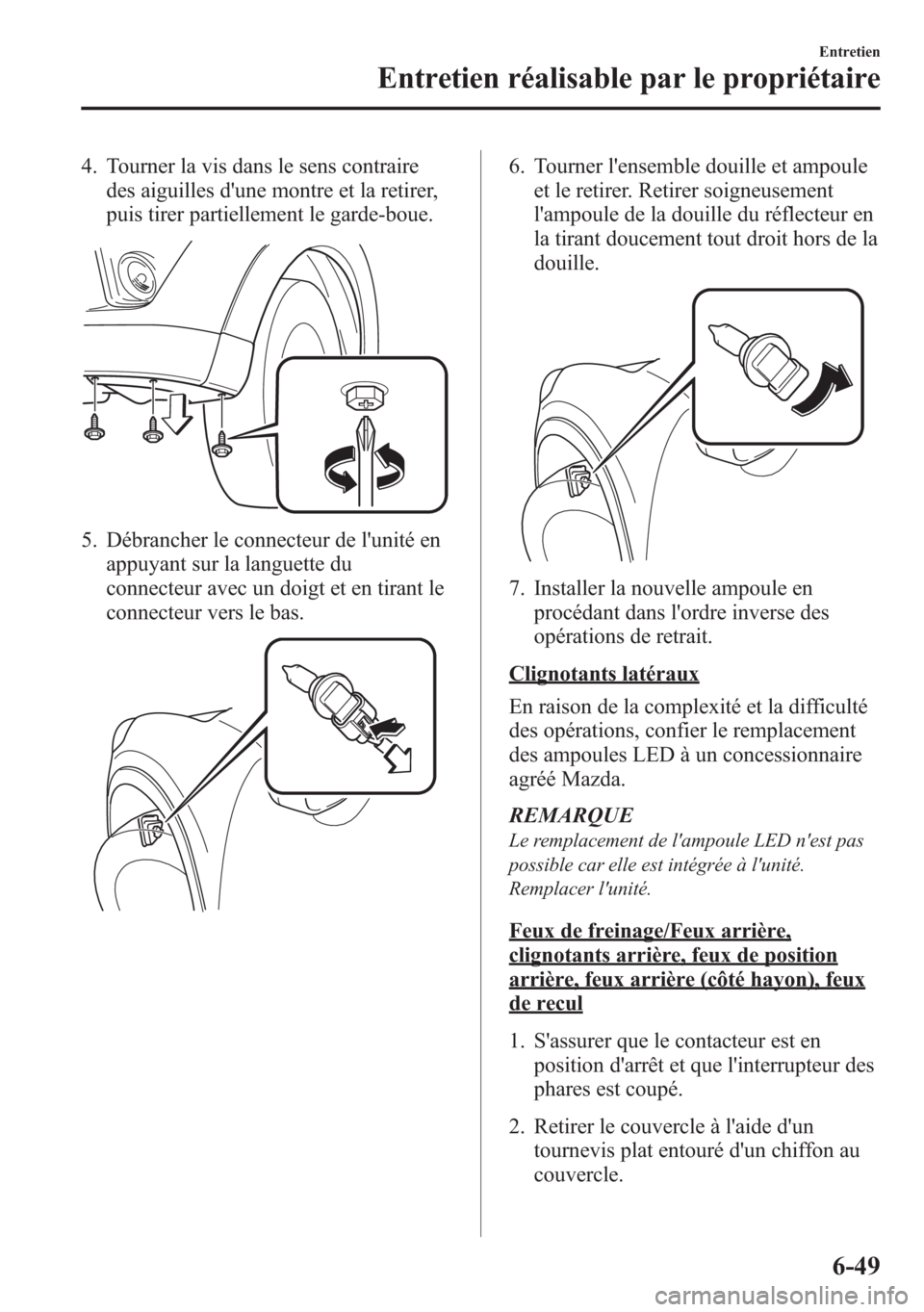

4. Tourner la vis dans le sens contraire
des aiguilles d'une montre et la retirer,
puis tirer partiellement le garde-boue.
5. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.6. Débrancher l'ampoule de la douille.
7. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.

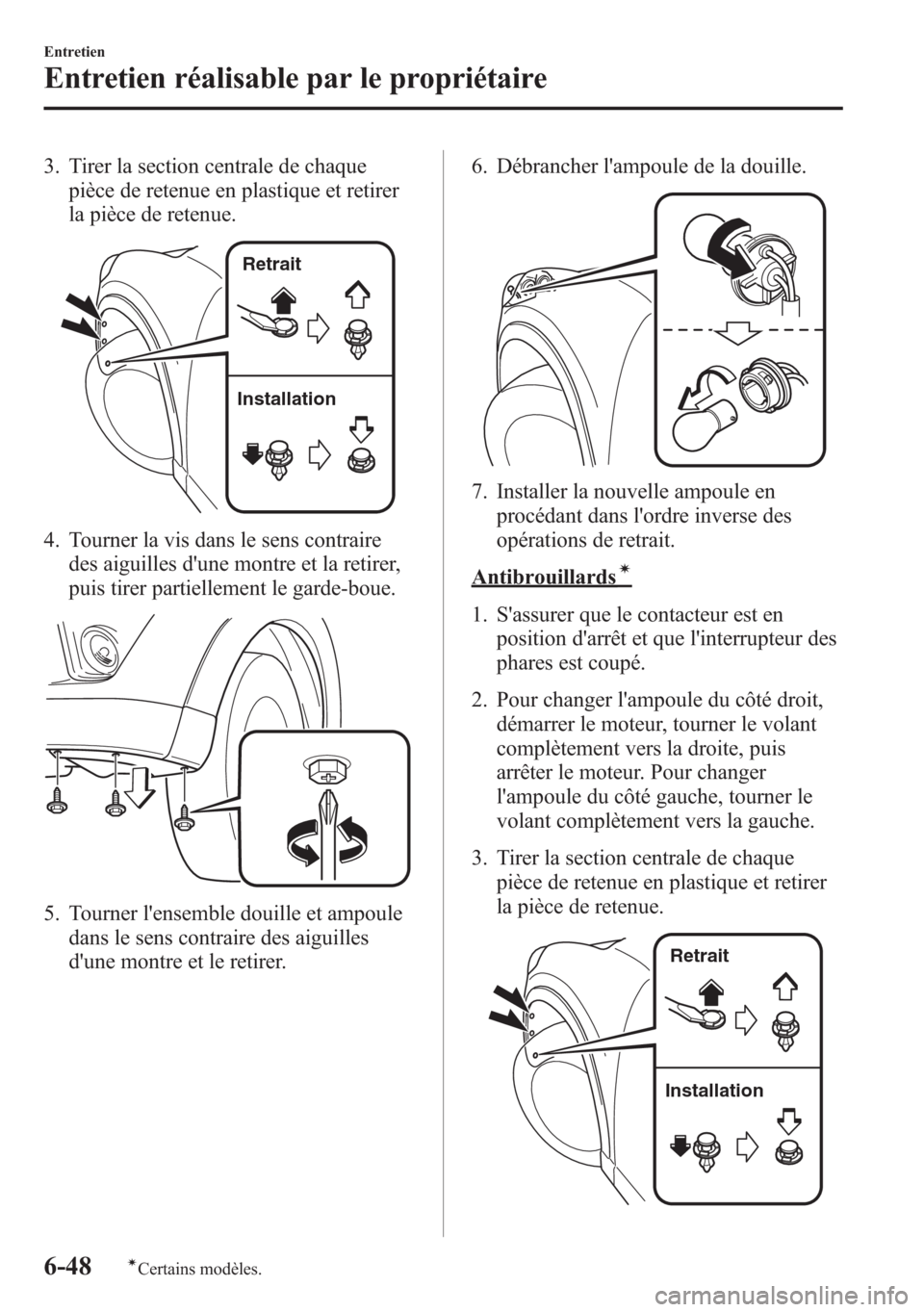

Antibrouillardsí
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Pour changer l'ampoule du côté droit,
démarrer le moteur, tourner le volant
complètement vers la droite, puis
arrêter le moteur. Pour changer
l'ampoule du côté gauche, tourner le
volant complètement vers la gauche.
3. Tirer la section centrale de chaque
pièce de retenue en plastique et retirer
la pièce de retenue.
InstallationRetrait
6-48
Entretien
íCertains modèles.
Entretien réalisable par le propriétaire

4. Tourner la vis dans le sens contraire
des aiguilles d'une montre et la retirer,
puis tirer partiellement le garde-boue.
5. Débrancher le connecteur de l'unité en
appuyant sur la languette du
connecteur avec un doigt et en tirant le
connecteur vers le bas.
6. Tourner l'ensemble douille et ampoule
et le retirer. Retirer soigneusement
l'ampoule de la douille du réflecteur en
la tirant doucement tout droit hors de la
douille.
7. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Clignotants latéraux
En raison de la complexité et la difficulté
des opérations, confier le remplacement
des ampoules LED à un concessionnaire
agréé Mazda.
REMARQUE
Le remplacement de l'ampoule LED n'est pas
possible car elle est intégrée à l'unité.
Remplacer l'unité.

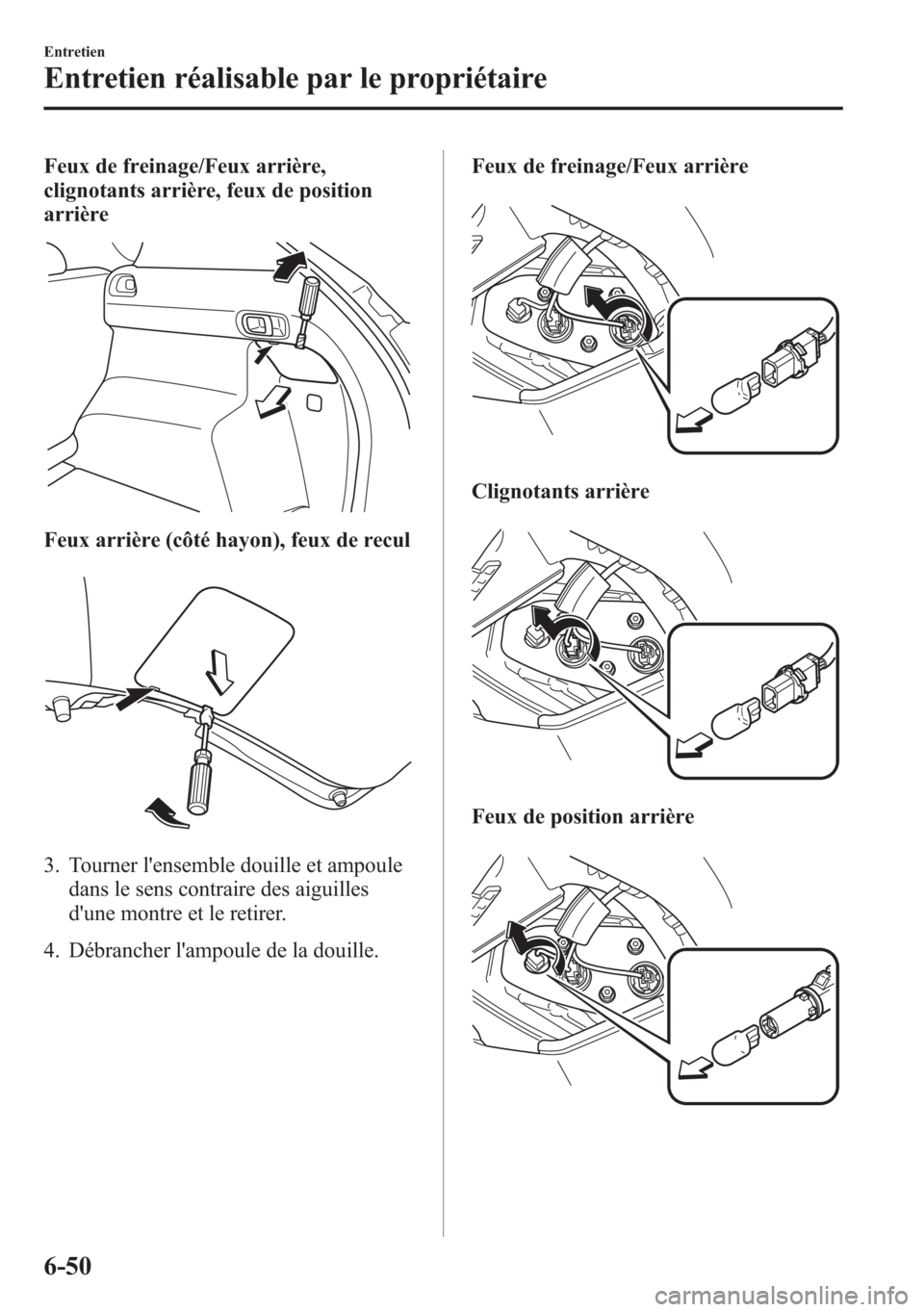

Feux de freinage/Feux arrière,
clignotants arrière, feux de position
arrière, feux arrière (côté hayon), feux
de recul
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Retirer le couvercle à l'aide d'un
tournevis plat entouré d'un chiffon au
couvercle.
Entretien
Entretien réalisable par le propriétaire
6-49

Feux de freinage/Feux arrière,
clignotants arrière, feux de position
arrière
Feux arrière (côté hayon), feux de recul
3. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
4. Débrancher l'ampoule de la douille.Feux de freinage/Feux arrière
Clignotants arrière
Feux de position arrière
6-50
Entretien
Entretien réalisable par le propriétaire

Feux arrière (côté hayon)
Feux de recul
5. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Feu de freinage auxiliaire
En raison de la complexité et la difficulté
des opérations, confier le remplacement
des ampoules LED à un concessionnaire
agréé Mazda.
REMARQUE
Le remplacement de l'ampoule LED n'est pas
possible car elle est intégrée à l'unité.
Remplacer l'unité.

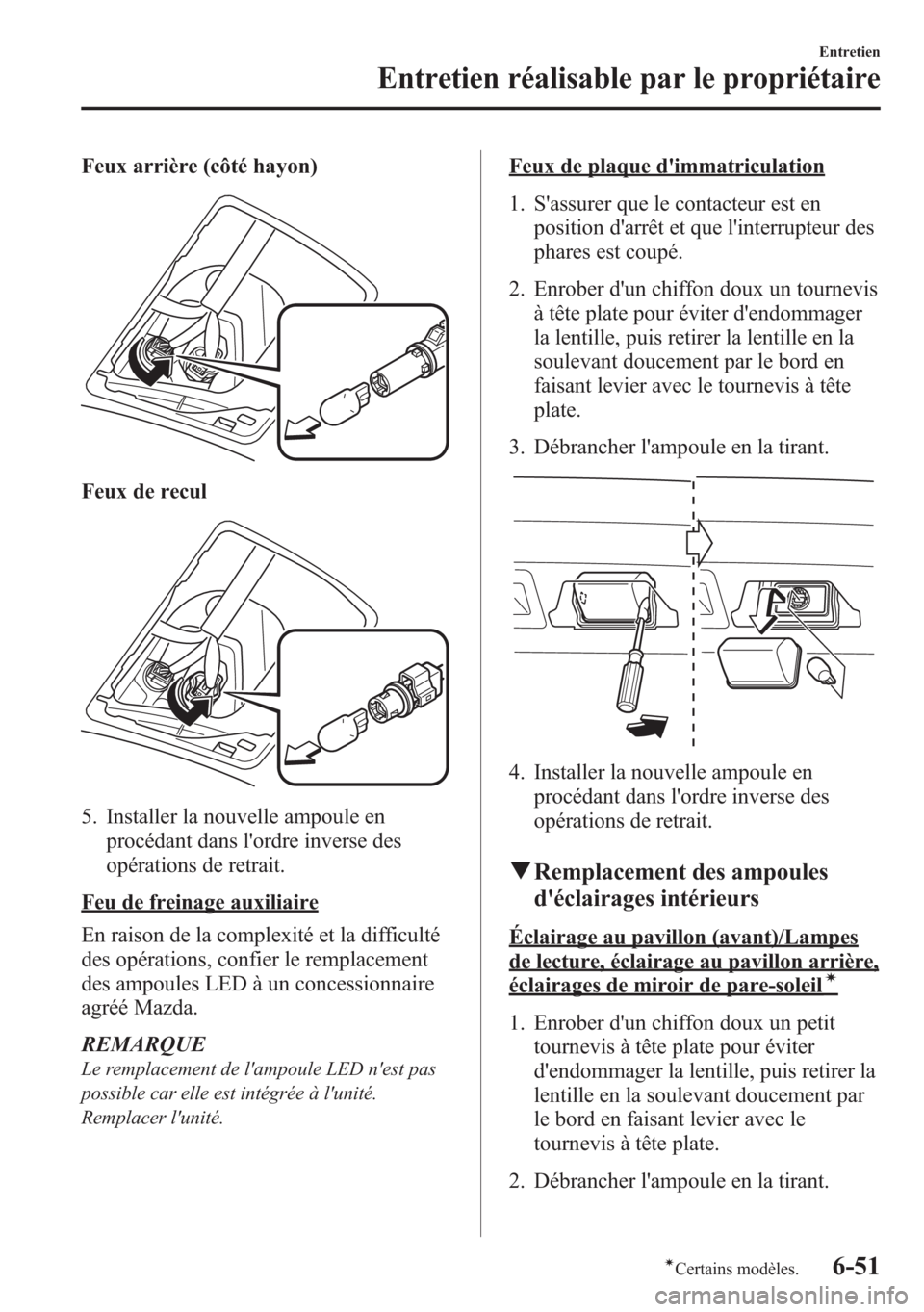

Feux de plaque d'immatriculation
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Enrober d'un chiffon doux un tournevis
à tête plate pour éviter d'endommager
la lentille, puis retirer la lentille en la
soulevant doucement par le bord en
faisant levier avec le tournevis à tête
plate.
3. Débrancher l'ampoule en la tirant.
4. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
qRemplacement des ampoules
d'éclairages intérieurs

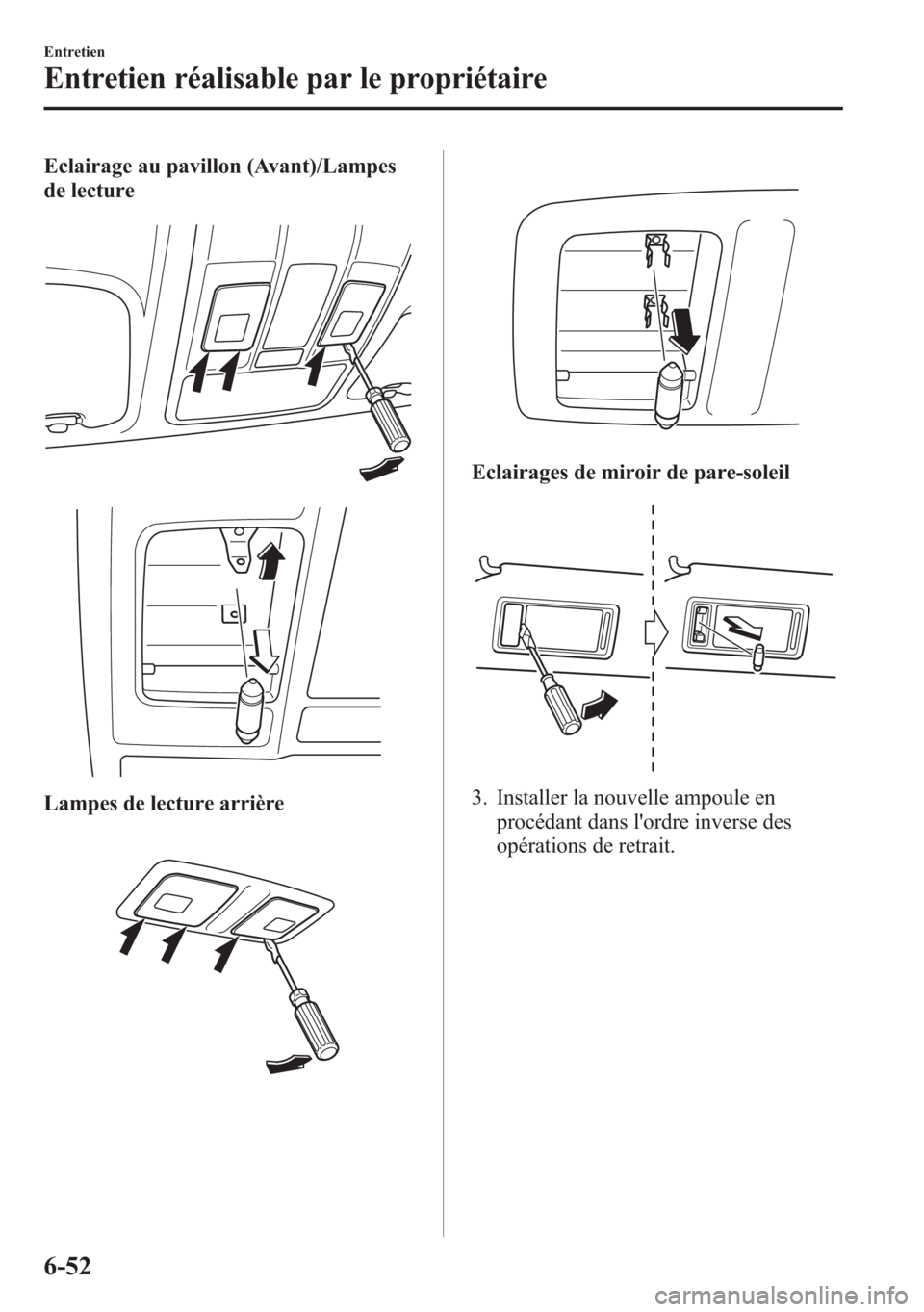

Éclairage au pavillon (avant)/Lampes
de lecture, éclairage au pavillon arrière,
éclairages de miroir de pare-soleilí
1. Enrober d'un chiffon doux un petit
tournevis à tête plate pour éviter
d'endommager la lentille, puis retirer la
lentille en la soulevant doucement par
le bord en faisant levier avec le
tournevis à tête plate.
2. Débrancher l'ampoule en la tirant.
Entretien
Entretien réalisable par le propriétaire
6-51íCertains modèles.

Eclairage au pavillon (Avant)/Lampes
de lecture
Lampes de lecture arrière
Eclairages de miroir de pare-soleil
3. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
6-52
Entretien
Entretien réalisable par le propriétaire

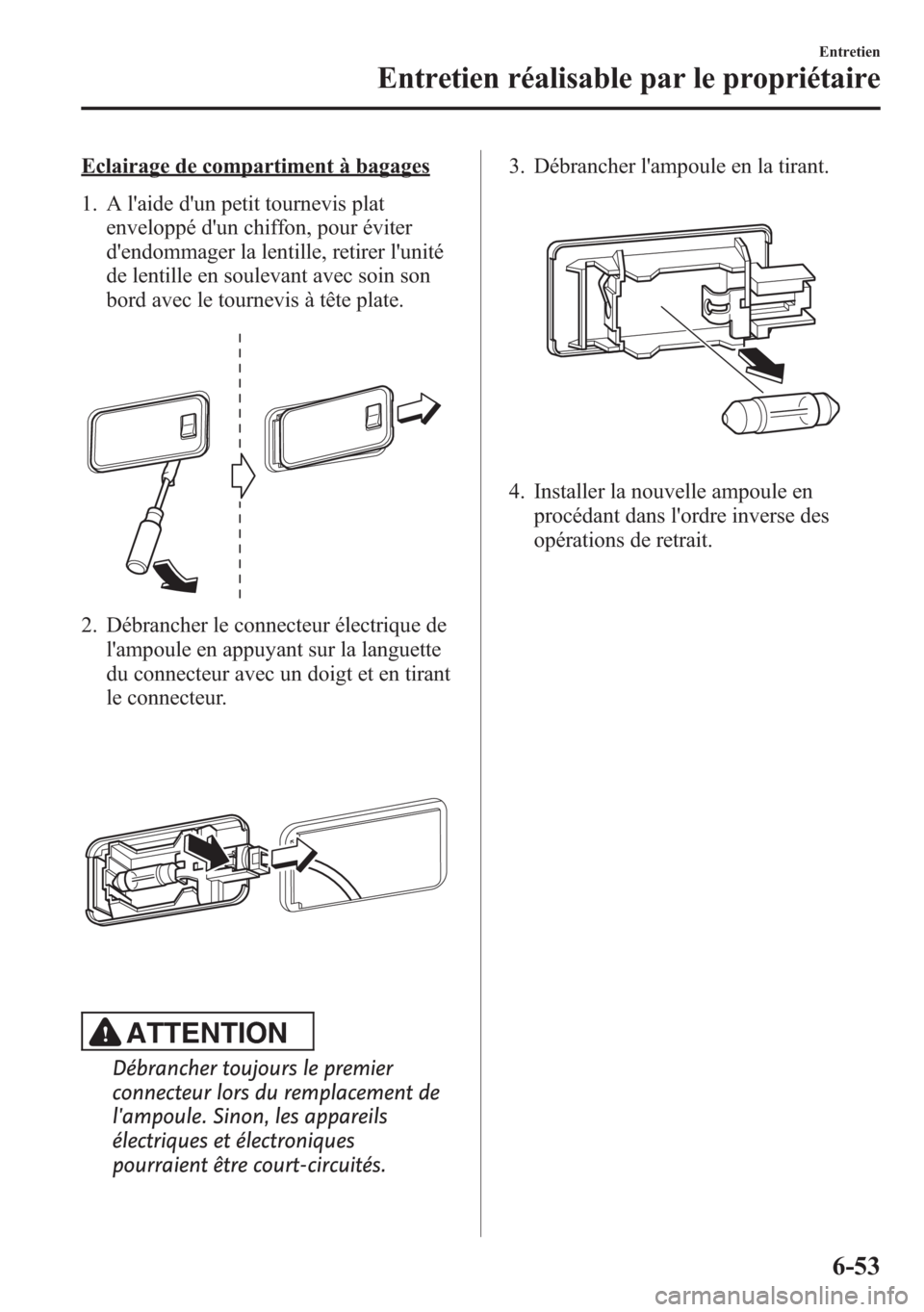

Eclairage de compartiment à bagages
1. A l'aide d'un petit tournevis plat
enveloppé d'un chiffon, pour éviter
d'endommager la lentille, retirer l'unité
de lentille en soulevant avec soin son
bord avec le tournevis à tête plate.
2. Débrancher le connecteur électrique de
l'ampoule en appuyant sur la languette
du connecteur avec un doigt et en tirant
le connecteur.
ATTENTION
Débrancher toujours le premier
connecteur lors du remplacement de
l'ampoule. Sinon, les appareils
électriques et électroniques
pourraient être court-circuités.3. Débrancher l'ampoule en la tirant.
4. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Entretien
Entretien réalisable par le propriétaire
6-53

Fusibles
Le circuit électrique du véhicule est
protégé par des fusibles.
Si un des feux, accessoires ou commandes
ne fonctionne pas, vérifier la protection du
circuit relié. Si un fusible est fondu, le
filament se trouvant à l'intérieur sera
coupé.
Si le même fusible fond de nouveau, ne
pas utiliser ce système et s'adresser à un
concessionnaire agréé Mazda dès que
possible.
qRemplacement d'un fusible
Remplacement des fusibles sur le côté
gauche du véhicule
Si un circuit électrique ne fonctionne pas,
vérifier en premier les fusibles du côté
gauche du véhicule.
1. S'assurer que le contacteur est en
position d'arrêt et que les autres
interrupteurs sont hors tension.
2. Ouvrir le couvercle de la boîte à
fusibles.
3. Tirer le fusible droit à l'aide de l'outil
de retrait fourni dans la boîte à fusibles
du compartiment moteur.
4. Vérifier le fusible et le remplacer s'il
est fondu.
NormalFondu
5. Insérer un fusible neuf de même valeur,
et s'assurer qu'il est fermement installé.
S'il n'est pas fermement installé, le faire
installer par un mécanicien
expérimenté. Un concessionnaire agréé
Mazda est recommandé.
Si un fusible de rechange n'est pas
disponible, utiliser un fusible de même
valeur nominale issu d'un circuit non
nécessaire à la conduite du véhicule,
comme le circuit AUDIO ou OUTLET.
6-54
Entretien
Entretien réalisable par le propriétaire

ATTENTION
Toujours remplacer un fusible par un
fusible Mazda authentique ou
équivalent de même valeur nominale.
Sinon cela risque d'endommager le
circuit électrique.
6. Réinstaller le couvercle en prenant soin
qu'il est bien installé.

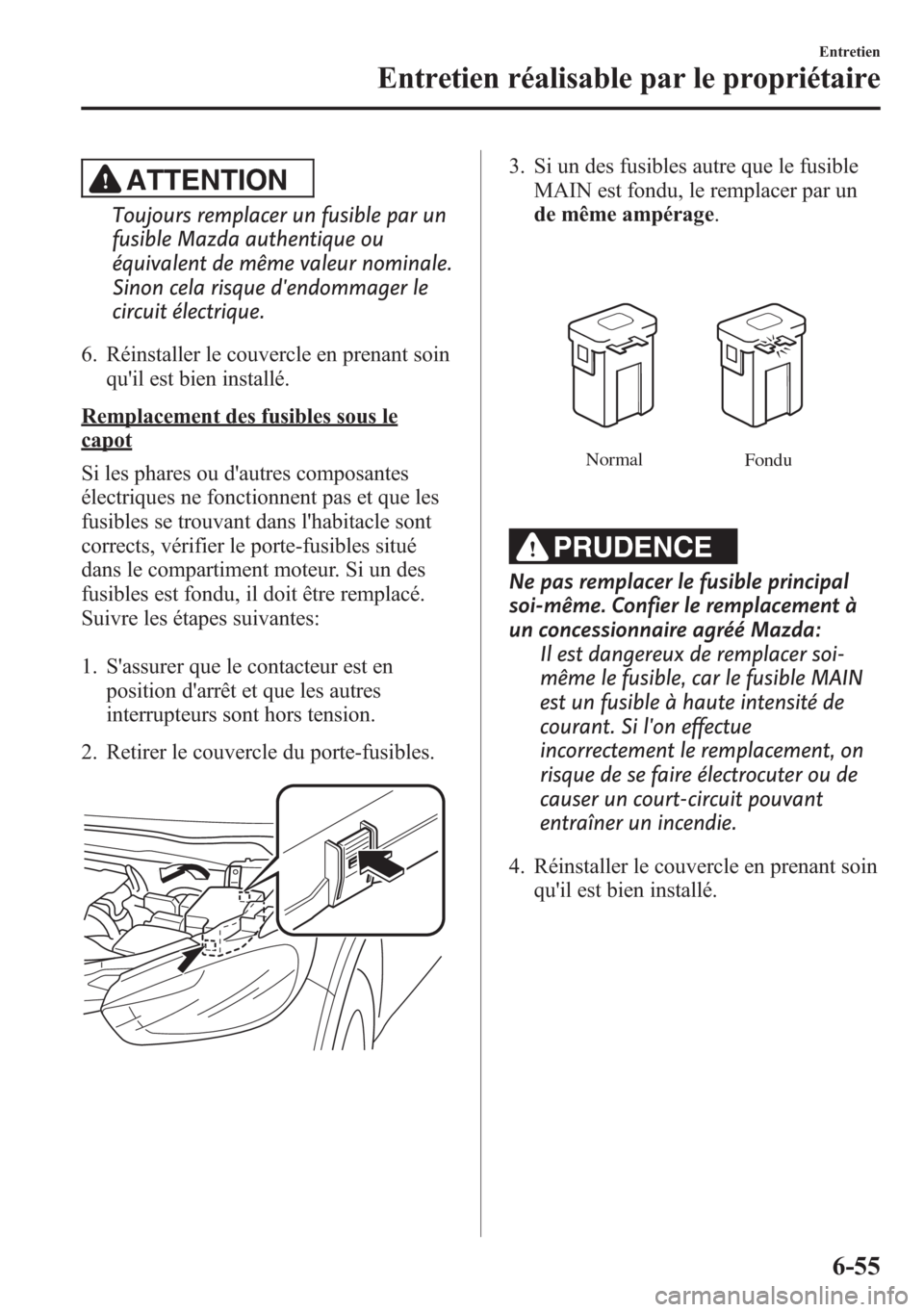

Remplacement des fusibles sous le
capot
Si les phares ou d'autres composantes
électriques ne fonctionnent pas et que les
fusibles se trouvant dans l'habitacle sont
corrects, vérifier le porte-fusibles situé
dans le compartiment moteur. Si un des
fusibles est fondu, il doit être remplacé.
Suivre les étapes suivantes:
1. S'assurer que le contacteur est en
position d'arrêt et que les autres
interrupteurs sont hors tension.
2. Retirer le couvercle du porte-fusibles.
3. Si un des fusibles autre que le fusible
MAIN est fondu, le remplacer par un
de même ampérage.
Normal
Fondu
PRUDENCE
Ne pas remplacer le fusible principal
soi-même. Confier le remplacement à
un concessionnaire agréé Mazda:
Il est dangereux de remplacer soi-
même le fusible, car le fusible MAIN
est un fusible à haute intensité de
courant. Si l'on effectue
incorrectement le remplacement, on
risque de se faire électrocuter ou de
causer un court-circuit pouvant
entraîner un incendie.
4. Réinstaller le couvercle en prenant soin
qu'il est bien installé.
Entretien
Entretien réalisable par le propriétaire
