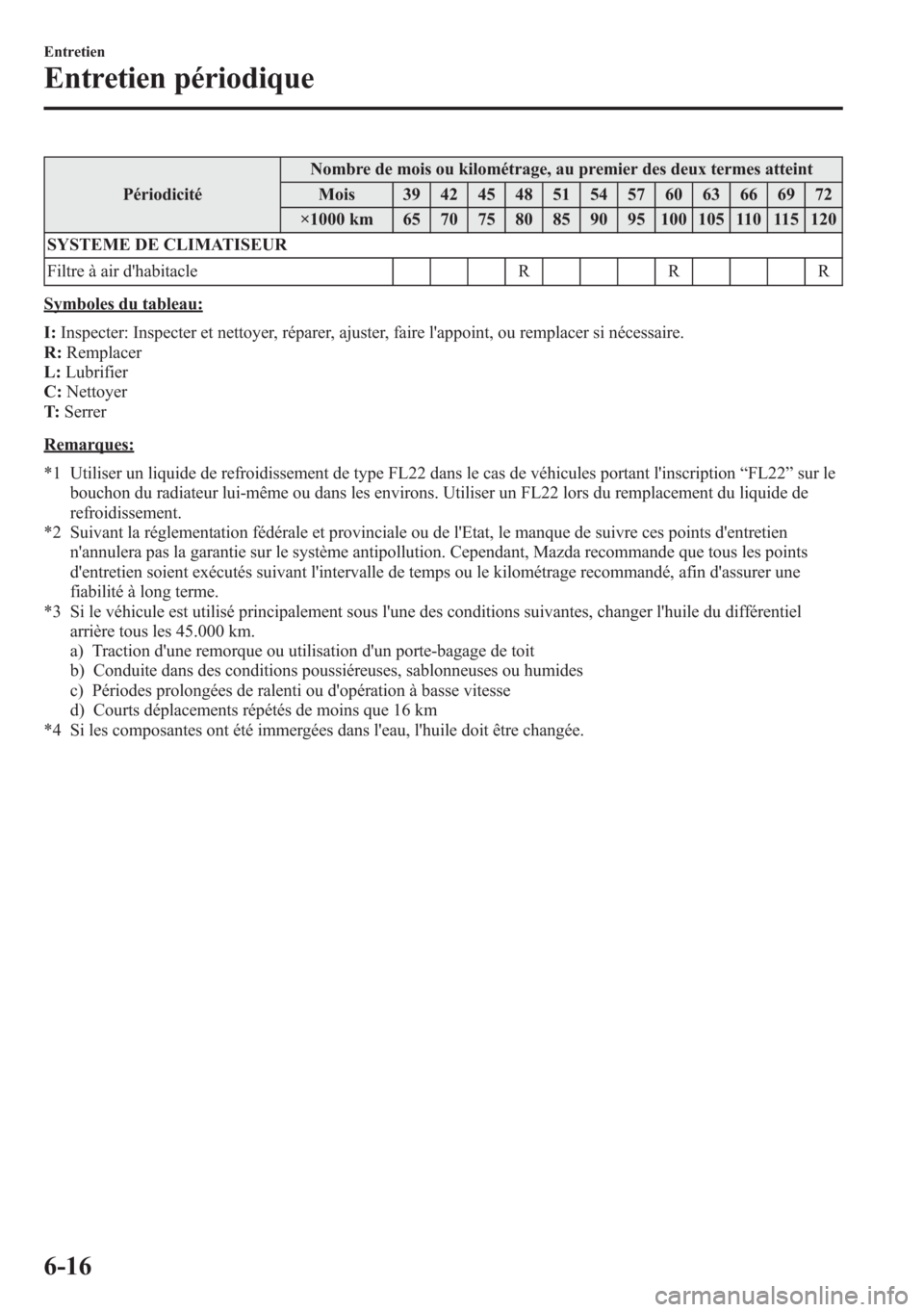

Page 421 of 587

PériodicitéNombre de mois ou kilométrage, au premier des deux termes atteint
Mois 39 42 45 48 51 54 57 60 63 66 69 72
×1000 km 65 70 75 80 85 90 95 100 105 110 115 120
SYSTEME DE CLIMATISEUR
Filtre à air d'habitacle R R R
Symboles du tableau:
I:Inspecter: Inspecter et nettoyer, réparer, ajuster, faire l'appoint, ou remplacer si nécessaire.
R:Remplacer
L:Lubrifier
C:Nettoyer
T:Serrer
Remarques:
*1 Utiliser un liquide de refroidissement de type FL22 dans le cas de véhicules portant l'inscription“FL22”sur le
bouchon du radiateur lui-même ou dans les environs. Utiliser un FL22 lors du remplacement du liquide de
refroidissement.
*2 Suivant la réglementation fédérale et provinciale ou de l'Etat, le manque de suivre ces points d'entretien
n'annulera pas la garantie sur le système antipollution. Cependant, Mazda recommande que tous les points
d'entretien soient exécutés suivant l'intervalle de temps ou le kilométrage recommandé, afin d'assurer une
fiabilité à long terme.
*3 Si le véhicule est utilisé principalement sous l'une des conditions suivantes, changer l'huile du différentiel
arrière tous les 45.000 km.
a) Traction d'une remorque ou utilisation d'un porte-bagage de toit
b) Conduite dans des conditions poussiéreuses, sablonneuses ou humides
c) Périodes prolongées de ralenti ou d'opération à basse vitesse
d) Courts déplacements répétés de moins que 16 km
*4 Si les composantes ont été immergées dans l'eau, l'huile doit être changée.
6-16
Entretien
Entretien périodique

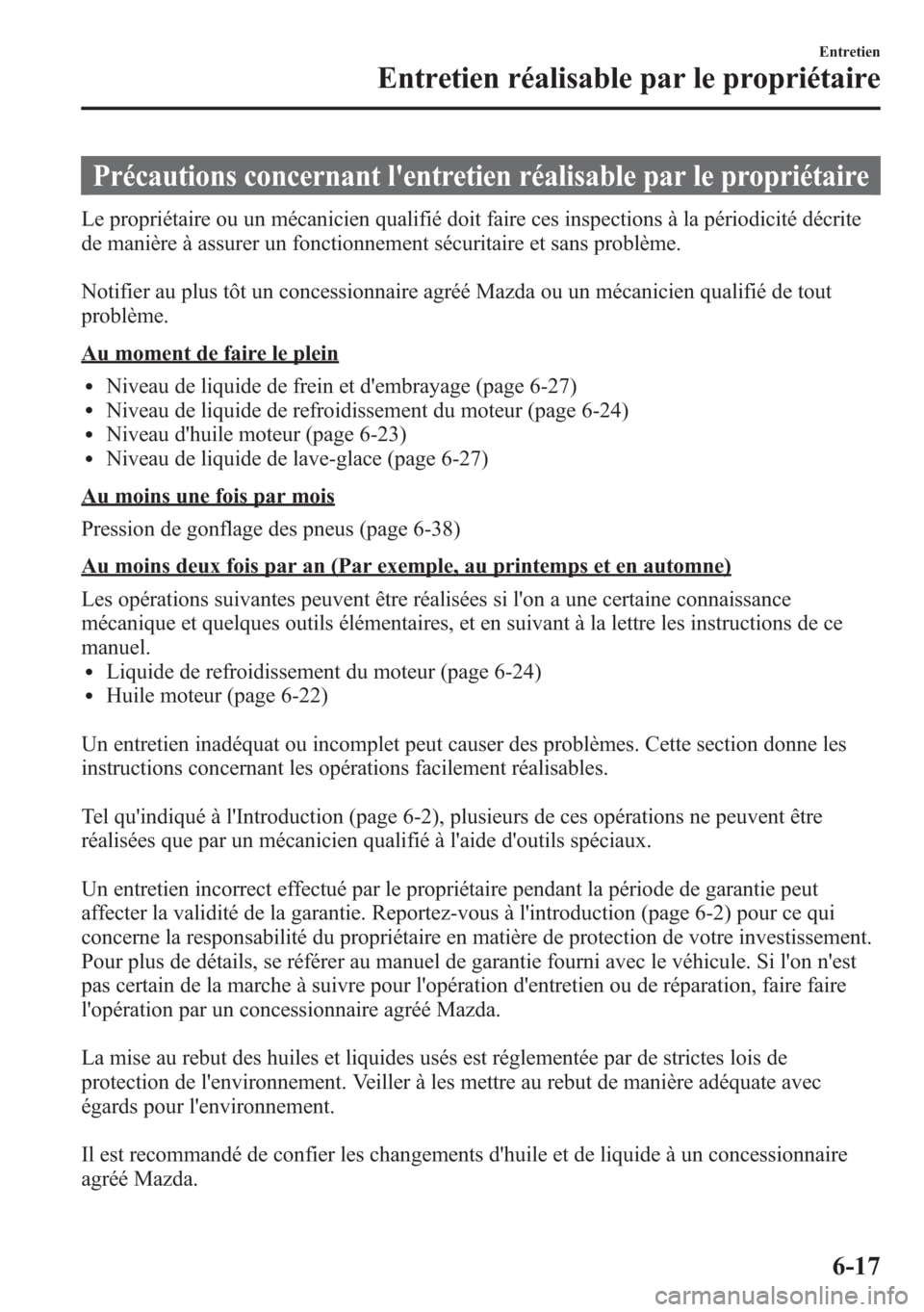

Page 422 of 587

Précautions concernant l'entretien réalisable par le propriétaire
Le propriétaire ou un mécanicien qualifié doit faire ces inspections à la périodicité décrite
de manière à assurer un fonctionnement sécuritaire et sans problème.
Notifier au plus tôt un concessionnaire agréé Mazda ou un mécanicien qualifié de tout
problème.
Au moment de faire le plein
lNiveau de liquide de frein et d'embrayage (page 6-27)lNiveau de liquide de refroidissement du moteur (page 6-24)lNiveau d'huile moteur (page 6-23)lNiveau de liquide de lave-glace (page 6-27)
Au moins une fois par mois
Pression de gonflage des pneus (page 6-38)
Au moins deux fois par an (Par exemple, au printemps et en automne)
Les opérations suivantes peuvent être réalisées si l'on a une certaine connaissance
mécanique et quelques outils élémentaires, et en suivant à la lettre les instructions de ce
manuel.
lLiquide de refroidissement du moteur (page 6-24)lHuile moteur (page 6-22)
Un entretien inadéquat ou incomplet peut causer des problèmes. Cette section donne les
instructions concernant les opérations facilement réalisables.
Tel qu'indiqué à l'Introduction (page 6-2), plusieurs de ces opérations ne peuvent être
réalisées que par un mécanicien qualifié à l'aide d'outils spéciaux.
Un entretien incorrect effectué par le propriétaire pendant la période de garantie peut
affecter la validité de la garantie. Reportez-vous à l'introduction (page 6-2) pour ce qui
concerne la responsabilité du propriétaire en matière de protection de votre investissement.
Pour plus de détails, se référer au manuel de garantie fourni avec le véhicule. Si l'on n'est
pas certain de la marche à suivre pour l'opération d'entretien ou de réparation, faire faire
l'opération par un concessionnaire agréé Mazda.
La mise au rebut des huiles et liquides usés est réglementée par de strictes lois de
protection de l'environnement. Veiller à les mettre au rebut de manière adéquate avec
égards pour l'environnement.
Il est recommandé de confier les changements d'huile et de liquide à un concessionnaire
agréé Mazda.
Entretien
Entretien réalisable par le propriétaire
6-17

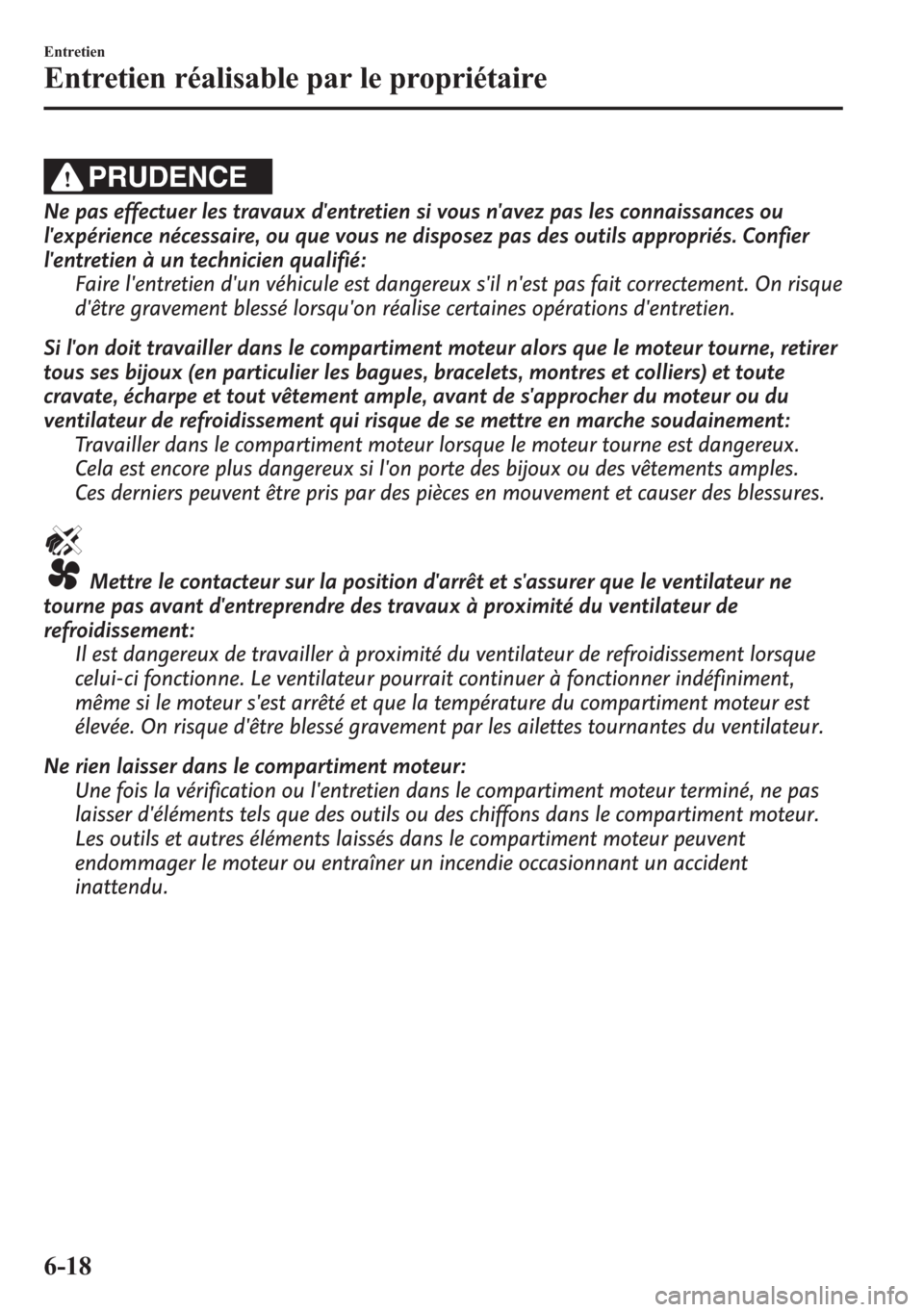

Page 423 of 587

PRUDENCE
Ne pas effectuer les travaux d'entretien si vous n'avez pas les connaissances ou
l'expérience nécessaire, ou que vous ne disposez pas des outils appropriés. Confier
l'entretien à un technicien qualifié:
Faire l'entretien d'un véhicule est dangereux s'il n'est pas fait correctement. On risque
d'être gravement blessé lorsqu'on réalise certaines opérations d'entretien.
Si l'on doit travailler dans le compartiment moteur alors que le moteur tourne, retirer
tous ses bijoux (en particulier les bagues, bracelets, montres et colliers) et toute
cravate, écharpe et tout vêtement ample, avant de s'approcher du moteur ou du
ventilateur de refroidissement qui risque de se mettre en marche soudainement:
Travailler dans le compartiment moteur lorsque le moteur tourne est dangereux.
Cela est encore plus dangereux si l'on porte des bijoux ou des vêtements amples.
Ces derniers peuvent être pris par des pièces en mouvement et causer des blessures.
Mettre le contacteur sur la position d'arrêt et s'assurer que le ventilateur ne
tourne pas avant d'entreprendre des travaux à proximité du ventilateur de
refroidissement:
Il est dangereux de travailler à proximité du ventilateur de refroidissement lorsque
celui-ci fonctionne. Le ventilateur pourrait continuer à fonctionner indéfiniment,
même si le moteur s'est arrêté et que la température du compartiment moteur est
élevée. On risque d'être blessé gravement par les ailettes tournantes du ventilateur.
Ne rien laisser dans le compartiment moteur:
Une fois la vérification ou l'entretien dans le compartiment moteur terminé, ne pas
laisser d'éléments tels que des outils ou des chiffons dans le compartiment moteur.
Les outils et autres éléments laissés dans le compartiment moteur peuvent
endommager le moteur ou entraîner un incendie occasionnant un accident
inattendu.
6-18
Entretien
Entretien réalisable par le propriétaire

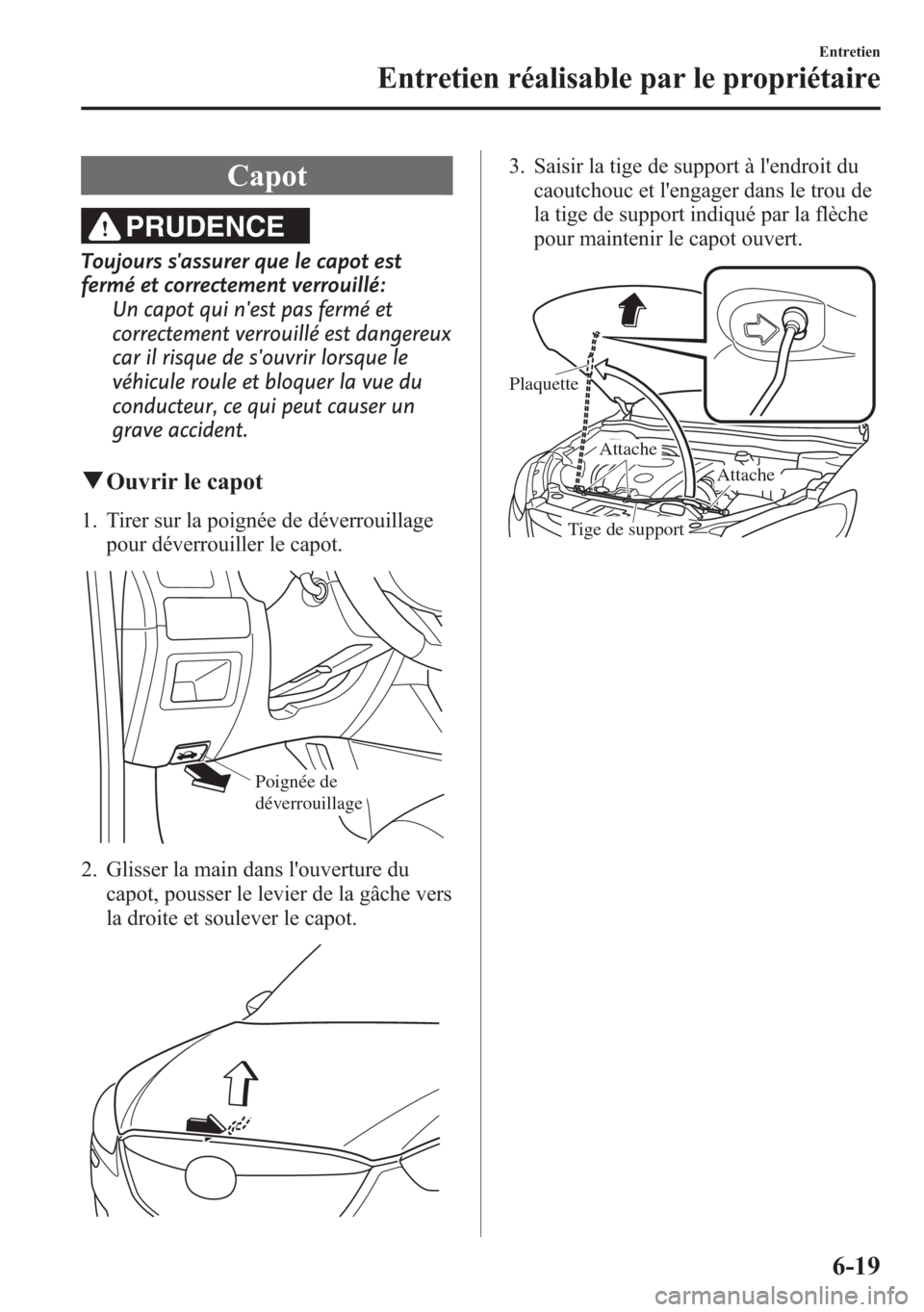

Page 424 of 587

Capot
PRUDENCE
Toujours s'assurer que le capot est
fermé et correctement verrouillé:
Un capot qui n'est pas fermé et
correctement verrouillé est dangereux
car il risque de s'ouvrir lorsque le
véhicule roule et bloquer la vue du
conducteur, ce qui peut causer un
grave accident.
qOuvrir le capot
1. Tirer sur la poignée de déverrouillage
pour déverrouiller le capot.
Poignée de
déverrouillage
2. Glisser la main dans l'ouverture du
capot, pousser le levier de la gâche vers
la droite et soulever le capot.
3. Saisir la tige de support à l'endroit du
caoutchouc et l'engager dans le trou de
la tige de support indiqué par la flèche
pour maintenir le capot ouvert.
Plaquette
Attache
Attache
Tige de support
Entretien
Entretien réalisable par le propriétaire
6-19

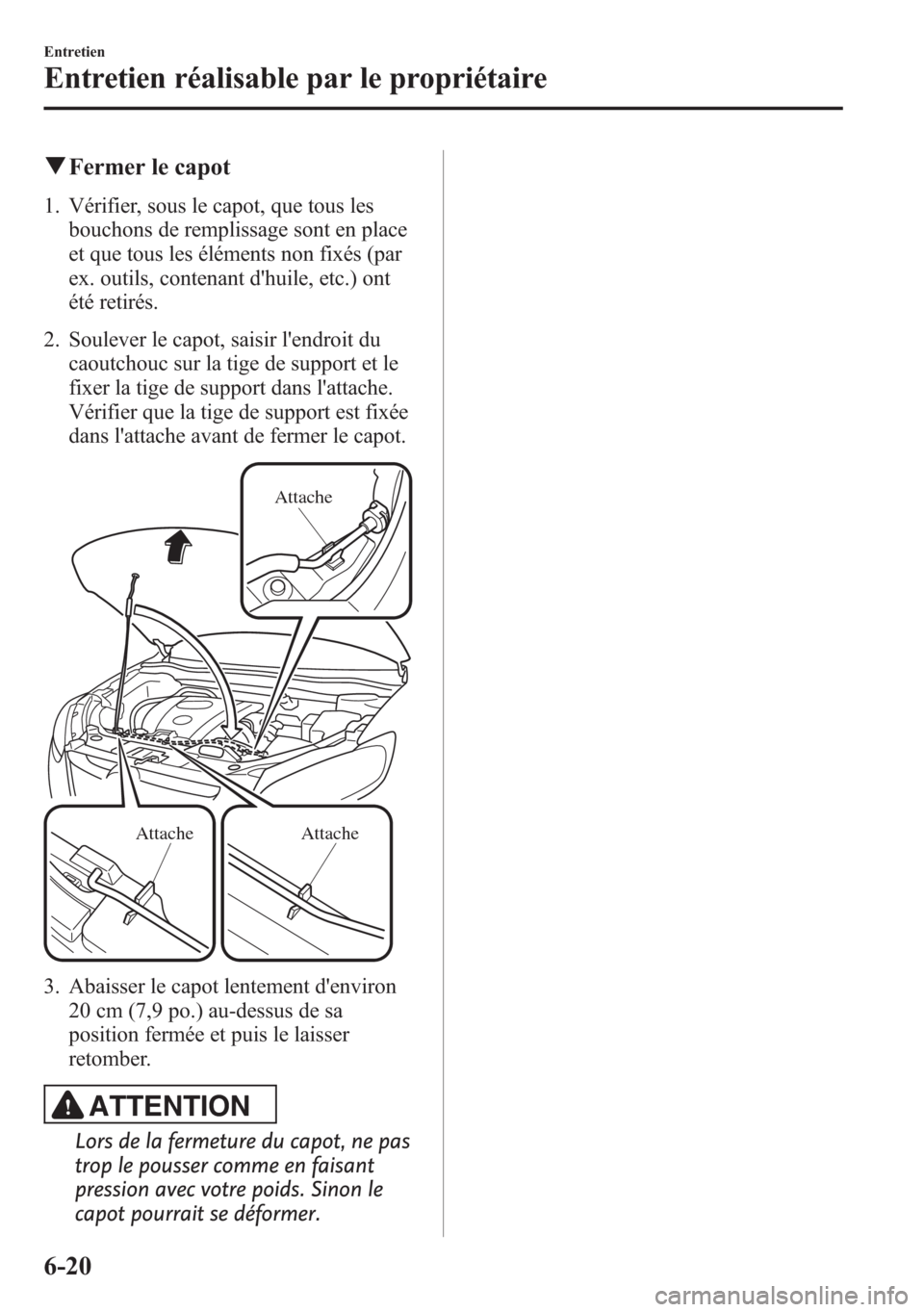

Page 425 of 587

qFermer le capot
1. Vérifier, sous le capot, que tous les
bouchons de remplissage sont en place
et que tous les éléments non fixés (par
ex. outils, contenant d'huile, etc.) ont
été retirés.
2. Soulever le capot, saisir l'endroit du
caoutchouc sur la tige de support et le
fixer la tige de support dans l'attache.
Vérifier que la tige de support est fixée
dans l'attache avant de fermer le capot.
Attache
AttacheAttache
3. Abaisser le capot lentement d'environ
20 cm (7,9 po.) au-dessus de sa
position fermée et puis le laisser
retomber.
ATTENTION
Lors de la fermeture du capot, ne pas
trop le pousser comme en faisant
pression avec votre poids. Sinon le
capot pourrait se déformer.
6-20
Entretien
Entretien réalisable par le propriétaire
Page 426 of 587

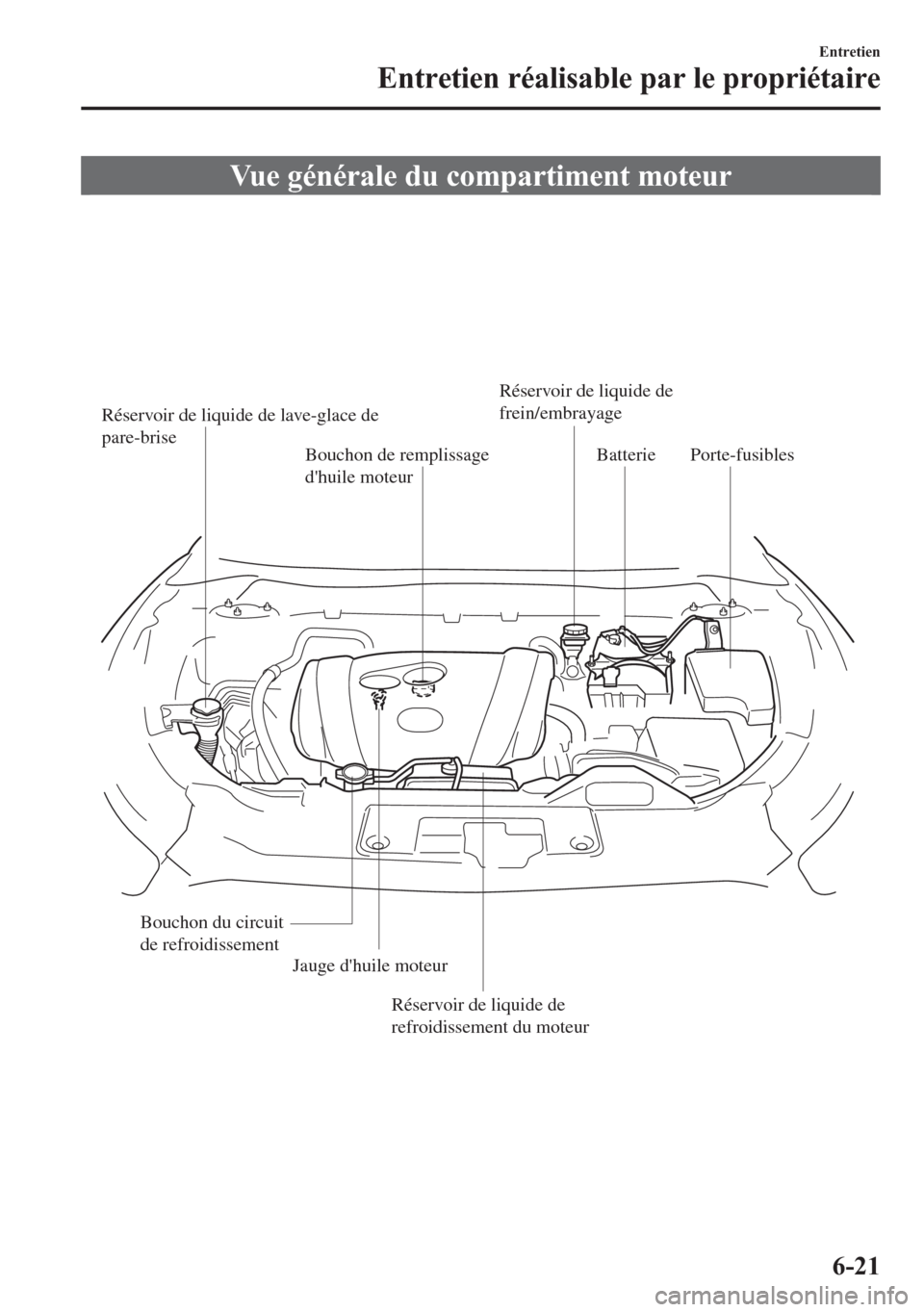

Vue générale du compartiment moteur
Réservoir de liquide de lave-glace de
pare-brise
Bouchon de remplissage
d'huile moteurRéservoir de liquide de
frein/embrayage
Jauge d'huile moteurBatterie
Réservoir de liquide de
refroidissement du moteurPorte-fusibles
Bouchon du circuit
de refroidissement
Entretien
Entretien réalisable par le propriétaire
6-21

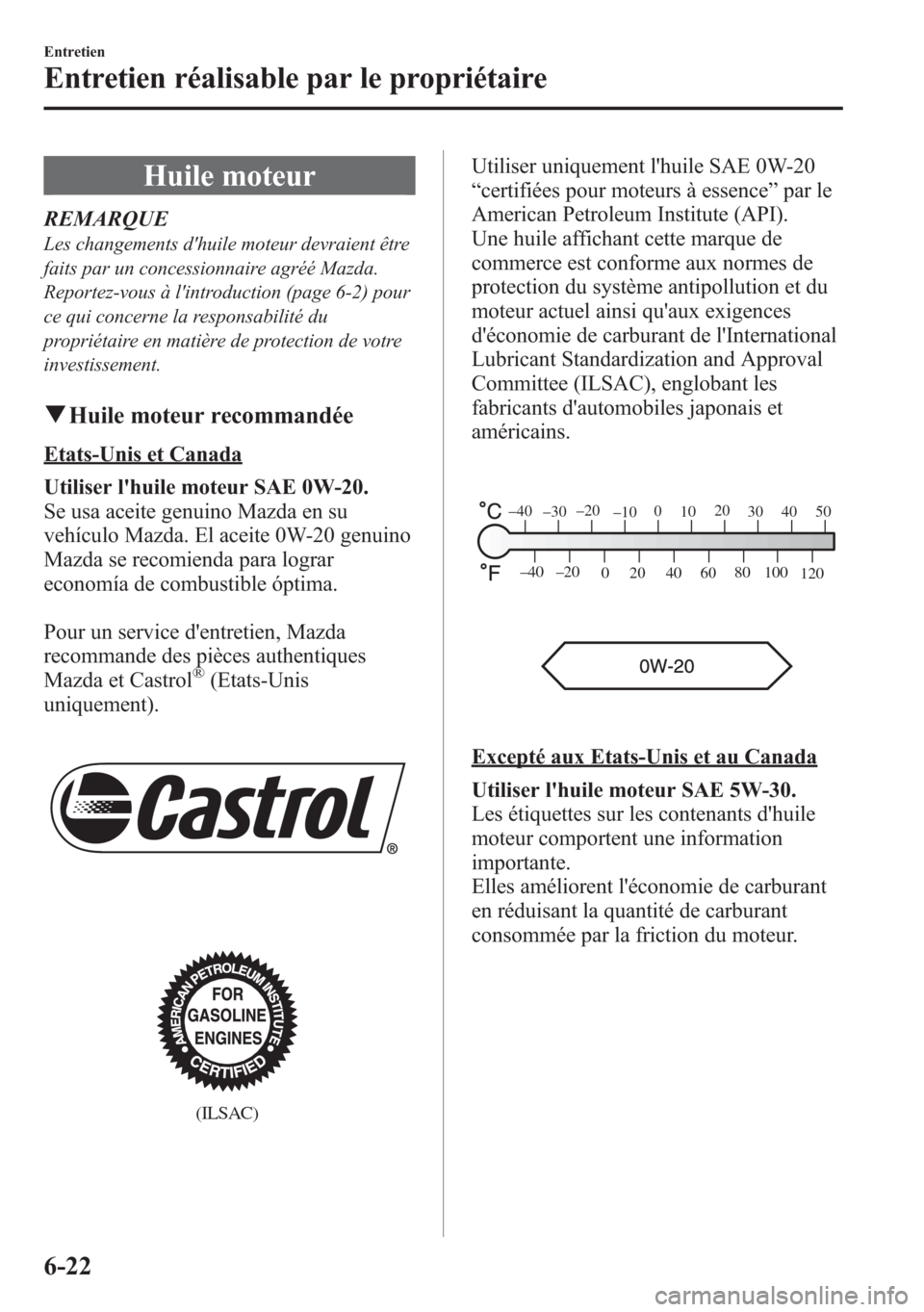

Page 427 of 587

Huile moteur
REMARQUE
Les changements d'huile moteur devraient être
faits par un concessionnaire agréé Mazda.
Reportez-vous à l'introduction (page 6-2) pour
ce qui concerne la responsabilité du
propriétaire en matière de protection de votre
investissement.
qHuile moteur recommandée
Etats-Unis et Canada
Utiliser l'huile moteur SAE 0W-20.
Se usa aceite genuino Mazda en su
vehículo Mazda. El aceite 0W-20 genuino
Mazda se recomienda para lograr
economía de combustible óptima.
Pour un service d'entretien, Mazda
recommande des pièces authentiques
Mazda et Castrol
®(Etats-Unis
uniquement).
(ILSAC)
Utiliser uniquement l'huile SAE 0W-20
“certifiées pour moteurs à essence”par le
American Petroleum Institute (API).
Une huile affichant cette marque de
commerce est conforme aux normes de
protection du système antipollution et du
moteur actuel ainsi qu'aux exigences
d'économie de carburant de l'International
Lubricant Standardization and Approval
Committee (ILSAC), englobant les
fabricants d'automobiles japonais et
américains.
80
60
40 20
0 –40 –20
30
120 100
50 40 20
10 0
–10 –20
–30 –40
Excepté aux Etats-Unis et au Canada
Utiliser l'huile moteur SAE 5W-30.
Les étiquettes sur les contenants d'huile
moteur comportent une information
importante.
Elles améliorent l'économie de carburant
en réduisant la quantité de carburant
consommée par la friction du moteur.
6-22
Entretien
Entretien réalisable par le propriétaire
Page 428 of 587

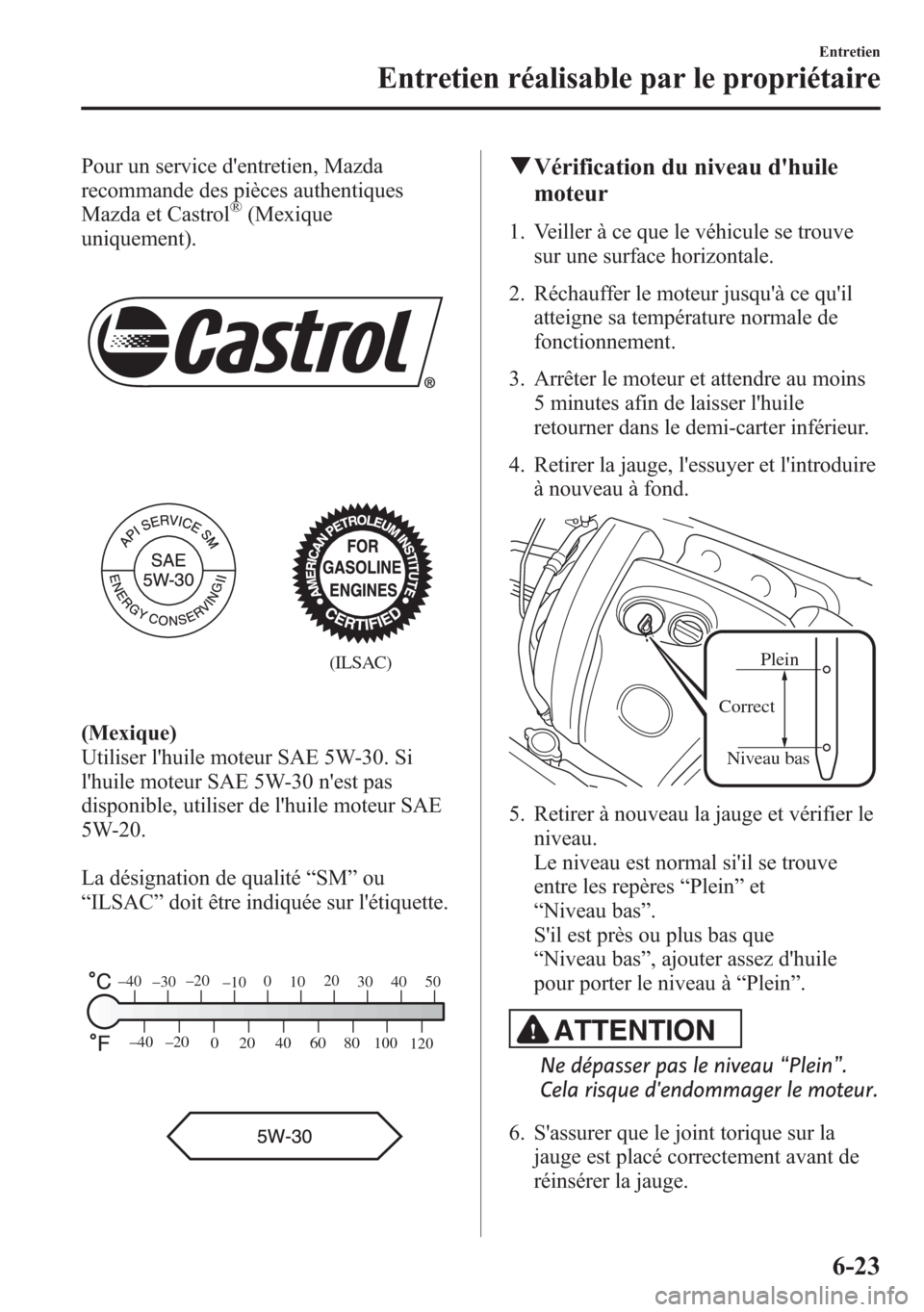

Pour un service d'entretien, Mazda
recommande des pièces authentiques
Mazda et Castrol
®(Mexique
uniquement).
(ILSAC)
(Mexique)
Utiliser l'huile moteur SAE 5W-30. Si
l'huile moteur SAE 5W-30 n'est pas
disponible, utiliser de l'huile moteur SAE
5W-20.
La désignation de qualité“SM”ou
“ILSAC”doit être indiquée sur l'étiquette.
80
60
40 20
0 –40 –20
30
120 100
50 40 20
10 0
–10 –20
–30 –40
qVérification du niveau d'huile
moteur
1. Veiller à ce que le véhicule se trouve
sur une surface horizontale.
2. Réchauffer le moteur jusqu'à ce qu'il
atteigne sa température normale de
fonctionnement.
3. Arrêter le moteur et attendre au moins
5 minutes afin de laisser l'huile
retourner dans le demi-carter inférieur.
4. Retirer la jauge, l'essuyer et l'introduire
à nouveau à fond.
Plein
Correct
Niveau bas
5. Retirer à nouveau la jauge et vérifier le
niveau.
Le niveau est normal si'il se trouve
entre les repères“Plein”et
“Niveau bas”.
S'il est près ou plus bas que
“Niveau bas”, ajouter assez d'huile
pour porter le niveau à“Plein”.
ATTENTION
Ne dépasser pas le niveau“Plein”.
Cela risque d'endommager le moteur.
6. S'assurer que le joint torique sur la
jauge est placé correctement avant de
réinsérer la jauge.
Entretien
Entretien réalisable par le propriétaire
6-23

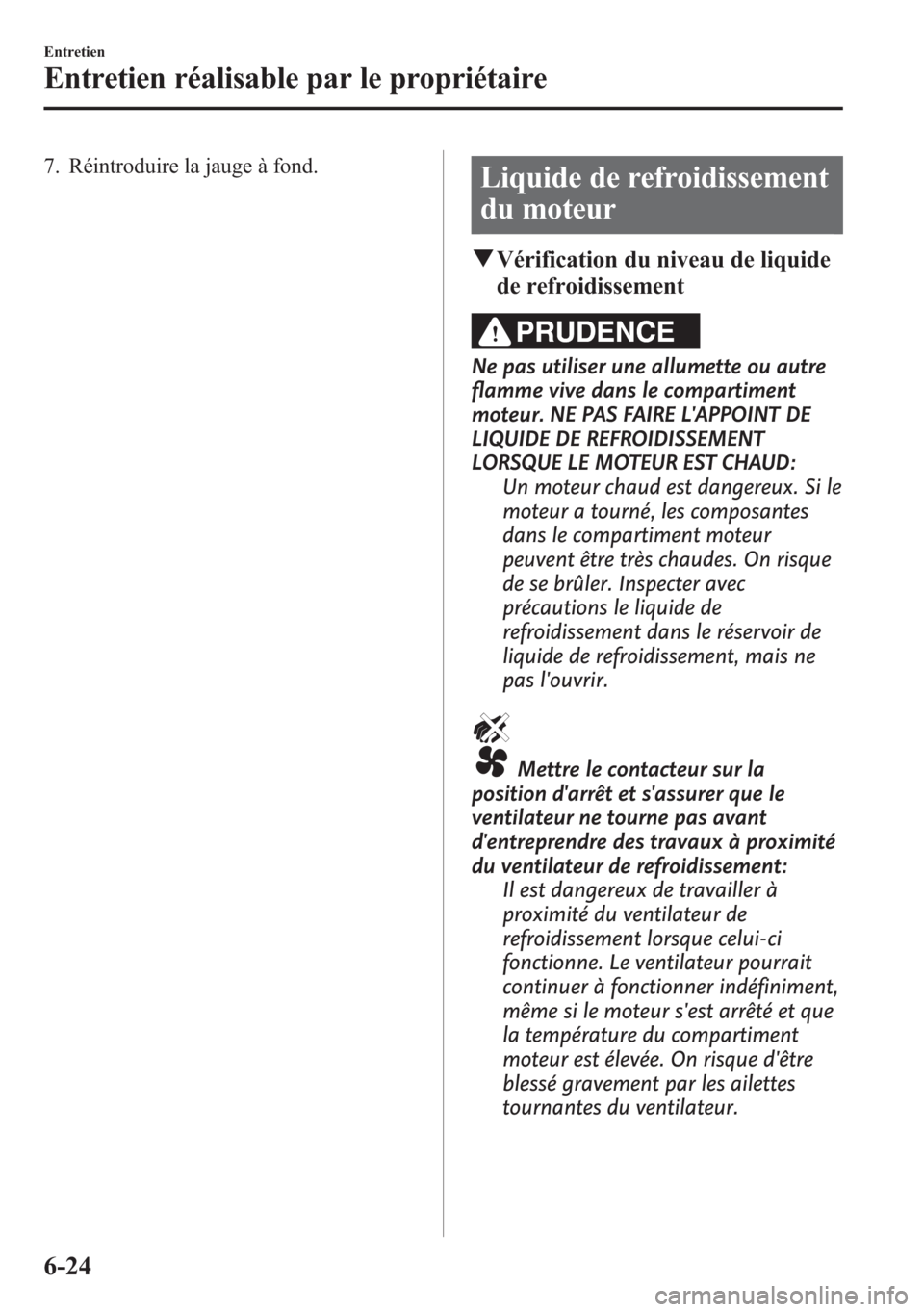

Page 429 of 587

7. Réintroduire la jauge à fond.Liquide de refroidissement
du moteur
qVérification du niveau de liquide
de refroidissement
PRUDENCE
Ne pas utiliser une allumette ou autre
flamme vive dans le compartiment
moteur. NE PAS FAIRE L'APPOINT DE
LIQUIDE DE REFROIDISSEMENT
LORSQUE LE MOTEUR EST CHAUD:
Un moteur chaud est dangereux. Si le
moteur a tourné, les composantes
dans le compartiment moteur
peuvent être très chaudes. On risque
de se brûler. Inspecter avec
précautions le liquide de
refroidissement dans le réservoir de
liquide de refroidissement, mais ne
pas l'ouvrir.
Mettre le contacteur sur la
position d'arrêt et s'assurer que le
ventilateur ne tourne pas avant
d'entreprendre des travaux à proximité
du ventilateur de refroidissement:
Il est dangereux de travailler à
proximité du ventilateur de
refroidissement lorsque celui-ci
fonctionne. Le ventilateur pourrait
continuer à fonctionner indéfiniment,
même si le moteur s'est arrêté et que
la température du compartiment
moteur est élevée. On risque d'être
blessé gravement par les ailettes
tournantes du ventilateur.
6-24
Entretien
Entretien réalisable par le propriétaire

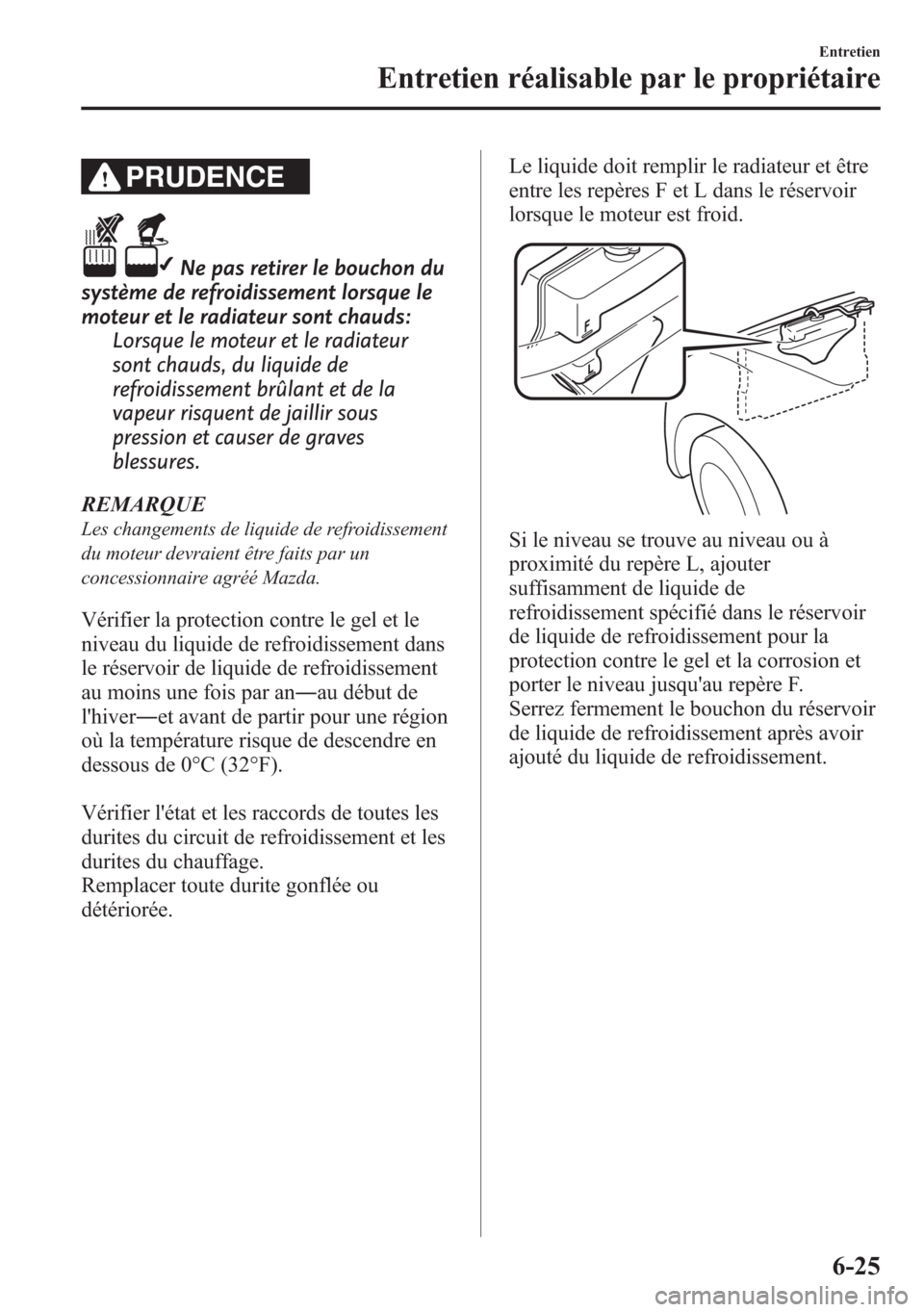

Page 430 of 587

PRUDENCE
Ne pas retirer le bouchon du
système de refroidissement lorsque le
moteur et le radiateur sont chauds:
Lorsque le moteur et le radiateur
sont chauds, du liquide de
refroidissement brûlant et de la
vapeur risquent de jaillir sous
pression et causer de graves
blessures.
REMARQUE
Les changements de liquide de refroidissement
du moteur devraient être faits par un
concessionnaire agréé Mazda.
Vérifier la protection contre le gel et le
niveau du liquide de refroidissement dans
le réservoir de liquide de refroidissement
au moins une fois par an―au début de
l'hiver―et avant de partir pour une région
où la température risque de descendre en
dessous de 0°C (32°F).
Vérifier l'état et les raccords de toutes les
durites du circuit de refroidissement et les
durites du chauffage.
Remplacer toute durite gonflée ou
détériorée.Le liquide doit remplir le radiateur et être
entre les repères F et L dans le réservoir
lorsque le moteur est froid.
Si le niveau se trouve au niveau ou à
proximité du repère L, ajouter
suffisamment de liquide de
refroidissement spécifié dans le réservoir
de liquide de refroidissement pour la
protection contre le gel et la corrosion et
porter le niveau jusqu'au repère F.
Serrez fermement le bouchon du réservoir
de liquide de refroidissement après avoir
ajouté du liquide de refroidissement.
Entretien
Entretien réalisable par le propriétaire
6-25
