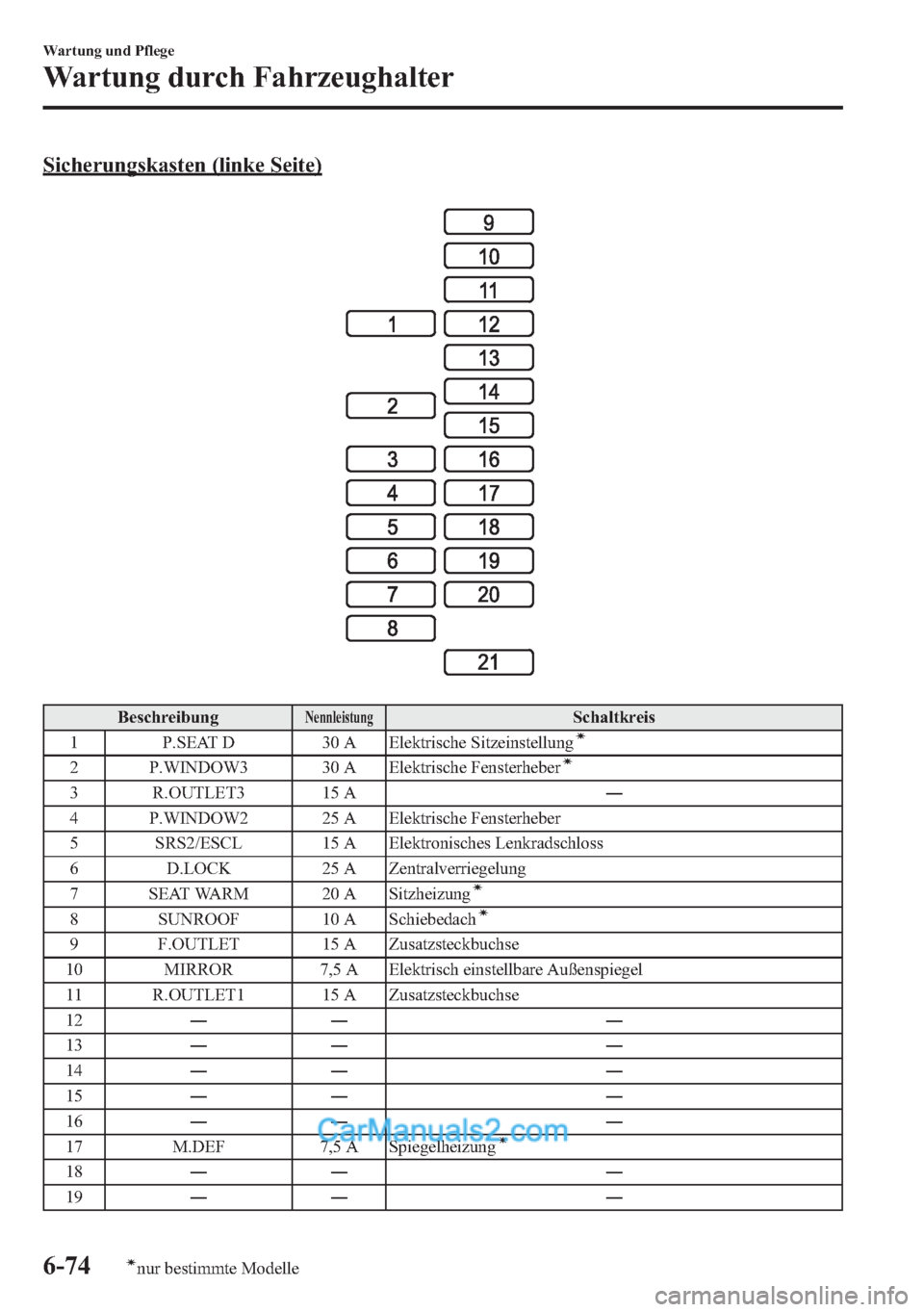

Sicherungskasten (linke Seite)
BeschreibungNennleistungSchaltkreis
1 P.SEAT D 30 A Elektrische Sitzeinstellungí
2 P.WINDOW3 30 A Elektrische Fensterheberí
3 R.OUTLET3 15 A―
4 P.WINDOW2 25 A Elektrische Fensterheber
5 SRS2/ESCL 15 A Elektronisches Lenkradschloss
6 D.LOCK 25 A Zentralverriegelung
7 SEAT WARM 20 A Sitzheizung
í
8 SUNROOF 10 A Schiebedachí
9 F.OUTLET 15 A Zusatzsteckbuchse
10 MIRROR 7,5 A Elektrisch einstellbare Außenspiegel
11 R.OUTLET1 15 A Zusatzsteckbuchse
12―― ―
13―― ―
14―― ―
15―― ―
16―― ―
17 M.DEF 7,5 A Spiegelheizung
í
18―― ―
19―― ―
6-74
Wartung und Pflege
ínur bestimmte Modelle
Wartung durch Fahrzeughalter

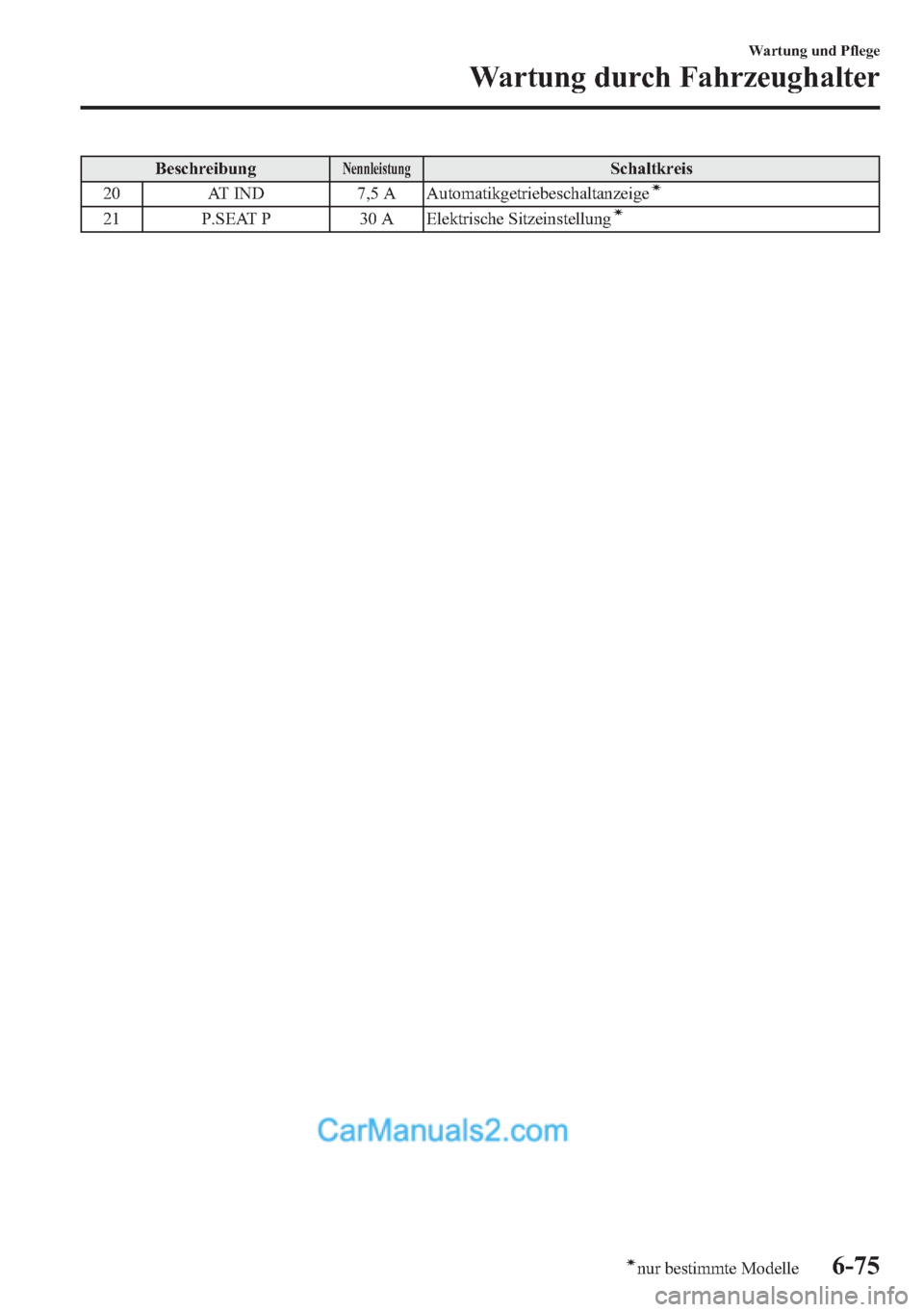

BeschreibungNennleistungSchaltkreis
20 AT IND 7,5 A Automatikgetriebeschaltanzeigeí
21 P.SEAT P 30 A Elektrische Sitzeinstellungí
Wartung und Pflege
Wartung durch Fahrzeughalter
6-75ínur bestimmte Modelle

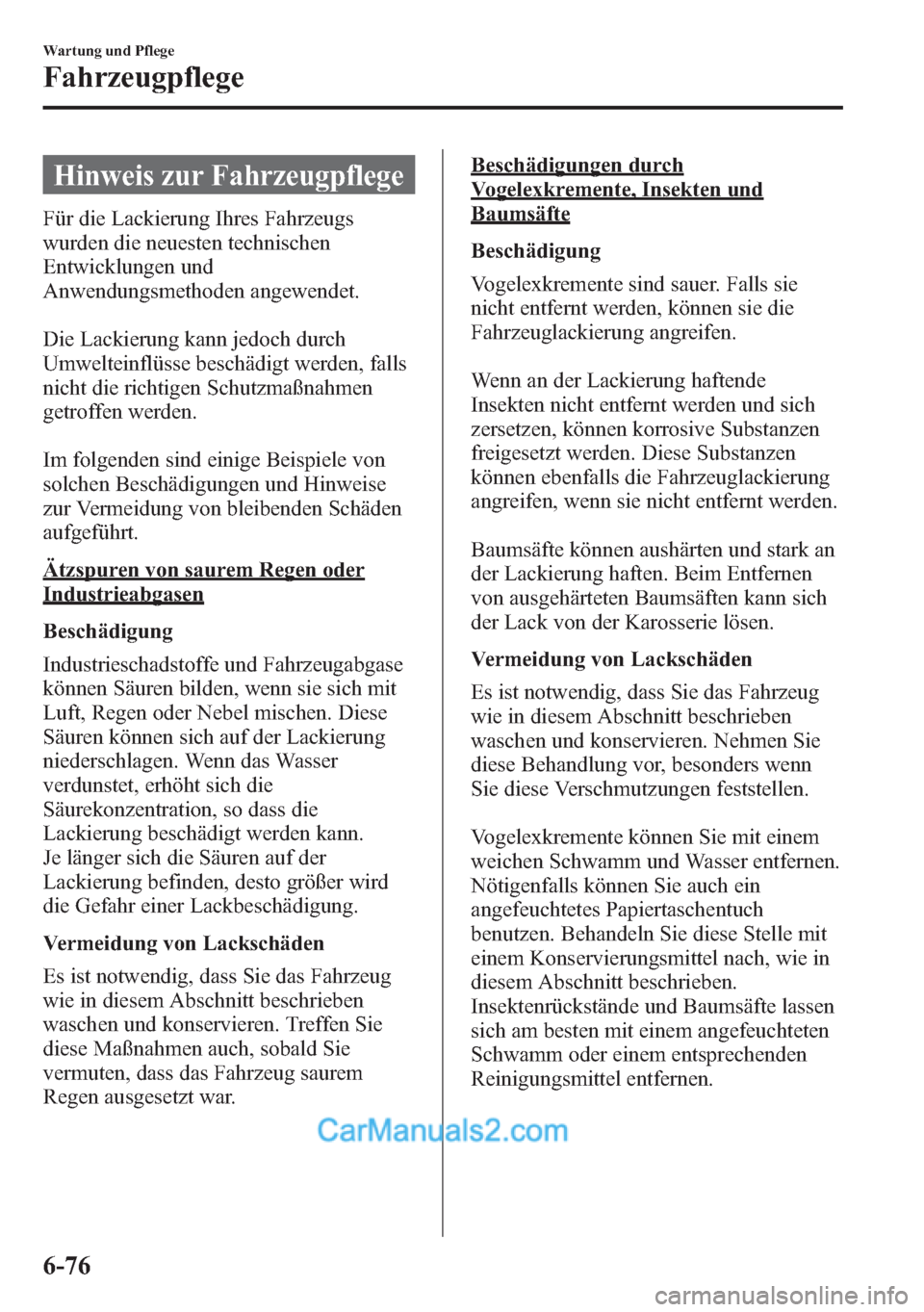

Hinweis zur Fahrzeugpflege
Für die Lackierung Ihres Fahrzeugs
wurden die neuesten technischen
Entwicklungen und
Anwendungsmethoden angewendet.
Die Lackierung kann jedoch durch
Umwelteinflüsse beschädigt werden, falls
nicht die richtigen Schutzmaßnahmen
getroffen werden.
Im folgenden sind einige Beispiele von
solchen Beschädigungen und Hinweise
zur Vermeidung von bleibenden Schäden
aufgeführt.
Ätzspuren von saurem Regen oder
Industrieabgasen
Beschädigung
Industrieschadstoffe und Fahrzeugabgase
können Säuren bilden, wenn sie sich mit
Luft, Regen oder Nebel mischen. Diese
Säuren können sich auf der Lackierung
niederschlagen. Wenn das Wasser
verdunstet, erhöht sich die
Säurekonzentration, so dass die
Lackierung beschädigt werden kann.
Je länger sich die Säuren auf der
Lackierung befinden, desto größer wird
die Gefahr einer Lackbeschädigung.
Vermeidung von Lackschäden
Es ist notwendig, dass Sie das Fahrzeug
wie in diesem Abschnitt beschrieben
waschen und konservieren. Treffen Sie
diese Maßnahmen auch, sobald Sie
vermuten, dass das Fahrzeug saurem
Regen ausgesetzt war.
Beschädigungen durch
Vogelexkremente, Insekten und
Baumsäfte
Beschädigung
Vogelexkremente sind sauer. Falls sie
nicht entfernt werden, können sie die
Fahrzeuglackierung angreifen.
Wenn an der Lackierung haftende
Insekten nicht entfernt werden und sich
zersetzen, können korrosive Substanzen
freigesetzt werden. Diese Substanzen
können ebenfalls die Fahrzeuglackierung
angreifen, wenn sie nicht entfernt werden.
Baumsäfte können aushärten und stark an
der Lackierung haften. Beim Entfernen
von ausgehärteten Baumsäften kann sich
der Lack von der Karosserie lösen.
Vermeidung von Lackschäden
Es ist notwendig, dass Sie das Fahrzeug
wie in diesem Abschnitt beschrieben
waschen und konservieren. Nehmen Sie
diese Behandlung vor, besonders wenn
Sie diese Verschmutzungen feststellen.
Vogelexkremente können Sie mit einem
weichen Schwamm und Wasser entfernen.
Nötigenfalls können Sie auch ein
angefeuchtetes Papiertaschentuch
benutzen. Behandeln Sie diese Stelle mit
einem Konservierungsmittel nach, wie in
diesem Abschnitt beschrieben.
Insektenrückstände und Baumsäfte lassen
sich am besten mit einem angefeuchteten
Schwamm oder einem entsprechenden
Reinigungsmittel entfernen.
6-76
Wartung und Pflege
Fahrzeugpflege

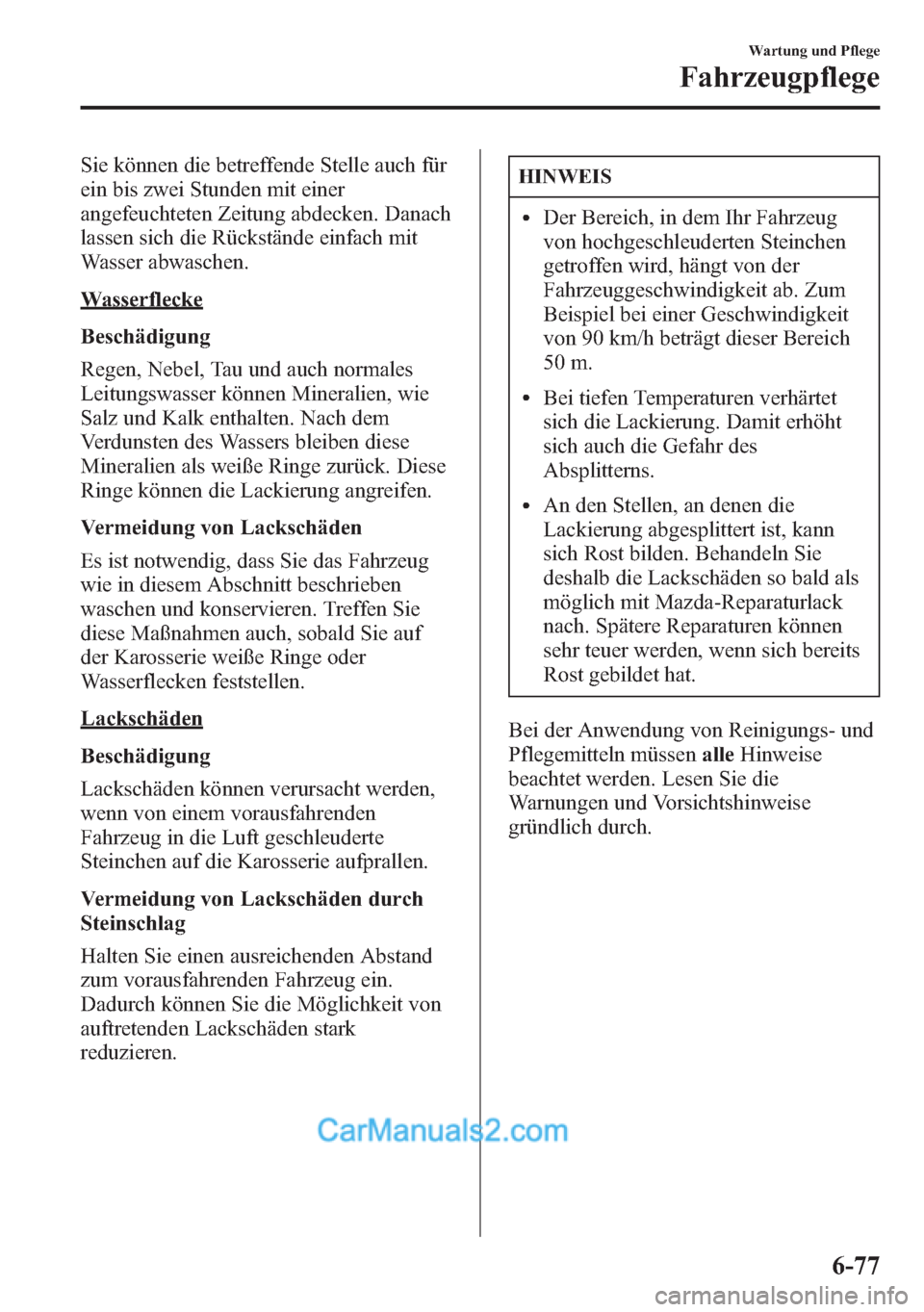

Sie können die betreffende Stelle auch für
ein bis zwei Stunden mit einer
angefeuchteten Zeitung abdecken. Danach
lassen sich die Rückstände einfach mit
Wasser abwaschen.
Wasserflecke
Beschädigung
Regen, Nebel, Tau und auch normales
Leitungswasser können Mineralien, wie
Salz und Kalk enthalten. Nach dem
Verdunsten des Wassers bleiben diese
Mineralien als weiße Ringe zurück. Diese
Ringe können die Lackierung angreifen.
Vermeidung von Lackschäden
Es ist notwendig, dass Sie das Fahrzeug
wie in diesem Abschnitt beschrieben
waschen und konservieren. Treffen Sie
diese Maßnahmen auch, sobald Sie auf
der Karosserie weiße Ringe oder
Wasserflecken feststellen.
Lackschäden
Beschädigung
Lackschäden können verursacht werden,
wenn von einem vorausfahrenden
Fahrzeug in die Luft geschleuderte
Steinchen auf die Karosserie aufprallen.
Vermeidung von Lackschäden durch
Steinschlag
Halten Sie einen ausreichenden Abstand
zum vorausfahrenden Fahrzeug ein.
Dadurch können Sie die Möglichkeit von
auftretenden Lackschäden stark
reduzieren.
HINWEIS
lDer Bereich, in dem Ihr Fahrzeug
von hochgeschleuderten Steinchen
getroffen wird, hängt von der
Fahrzeuggeschwindigkeit ab. Zum
Beispiel bei einer Geschwindigkeit
von 90 km/h beträgt dieser Bereich
50 m.
lBei tiefen Temperaturen verhärtet
sich die Lackierung. Damit erhöht
sich auch die Gefahr des
Absplitterns.
lAn den Stellen, an denen die
Lackierung abgesplittert ist, kann
sich Rost bilden. Behandeln Sie
deshalb die Lackschäden so bald als
möglich mit Mazda-Reparaturlack
nach. Spätere Reparaturen können
sehr teuer werden, wenn sich bereits
Rost gebildet hat.
Bei der Anwendung von Reinigungs- und
Pflegemitteln müssenalleHinweise
beachtet werden. Lesen Sie die
Warnungen und Vorsichtshinweise
gründlich durch.
Wartung und Pflege
Fahrzeugpflege
6-77

qFahrzeugpflege
Waschen
VORSICHT
lWenn sich der Wischerhebel in der
Position“AUTO”befindet und die
Zündung auf“ON”gestellt ist,
können die Scheibenwischer in den
folgenden Fällen automatisch
eingeschaltet werden:
lFalls die Windschutzscheibe über
dem Regensensor mit einem Tuch
berührt wird.
lFalls ein Schlag mit der Hand
oder einem Gegenstand von
außen oder innen auf die
Windschutzscheibe einwirkt.
Halten Sie die Hände und Eisschaber
von der Windschutzscheibe fern,
wenn sich der Wischerhebel in der
Position“AUTO”befindet und die
Zündung auf“ON”geschaltet ist,
weil Finger eingeklemmt oder die
Scheibenwischer und die
Wischerblätter beschädigt werden
können, wenn die Scheibenwischer
automatisch eingeschaltet werden.
Vergewissern Sie sich deshalb vor
dem Reinigen der
Windschutzscheibe, ob die
Scheibenwischer vollständig
ausgeschaltet sind, dies ist besonders
wichtig, wenn die
Windschutzscheibe bei laufendem
Motor von Schnee und Eis befreit
wird.
VORSICHT
lVerspritzen Sie kein Wasser im
Motorraum. Es besteht die Gefahr,
dass Schwierigkeiten beim Anlassen
des Motors oder Beschädigungen
von elektrischen Teilen auftreten
können.
lBeim Waschen oder Konservieren
des Fahrzeugs darf auf keine Stelle
des Dachs oder der Antenne eine
übermäßige Kraft angewendet
werden. Sonst kann eine Beule
verursacht oder die Antenne
beschädigt werden.
Waschen Sie das Fahrzeug regelmäßig,
mindestens einmal pro Monat, mit
lauwarmem oder kaltem Wasser, um die
Lackierung vor Korrosionserscheinungen
zu schützen.
Falls das Waschen des Fahrzeugs nicht
richtig ausgeführt wird, kann die
Lackoberfläche zerkratzt werden. Hier
sind einige Beispiele wie die Lackschicht
zerkratzt werden kann.
Die Lackierung kann zerkratzt werden,
wenn:
lDas Fahrzeug wird gewaschen, ohne
dass vorher der Schmutz abgespült
wurde.
lZum Waschen wird ein grobes,
trockenes oder schmutziges Tuch
verwendet.
lDas Fahrzeug wird in einer
Waschanlage gewaschen, die
schmutzige oder harte Waschbürsten
verwendet.
6-78
Wartung und Pflege
Fahrzeugpflege

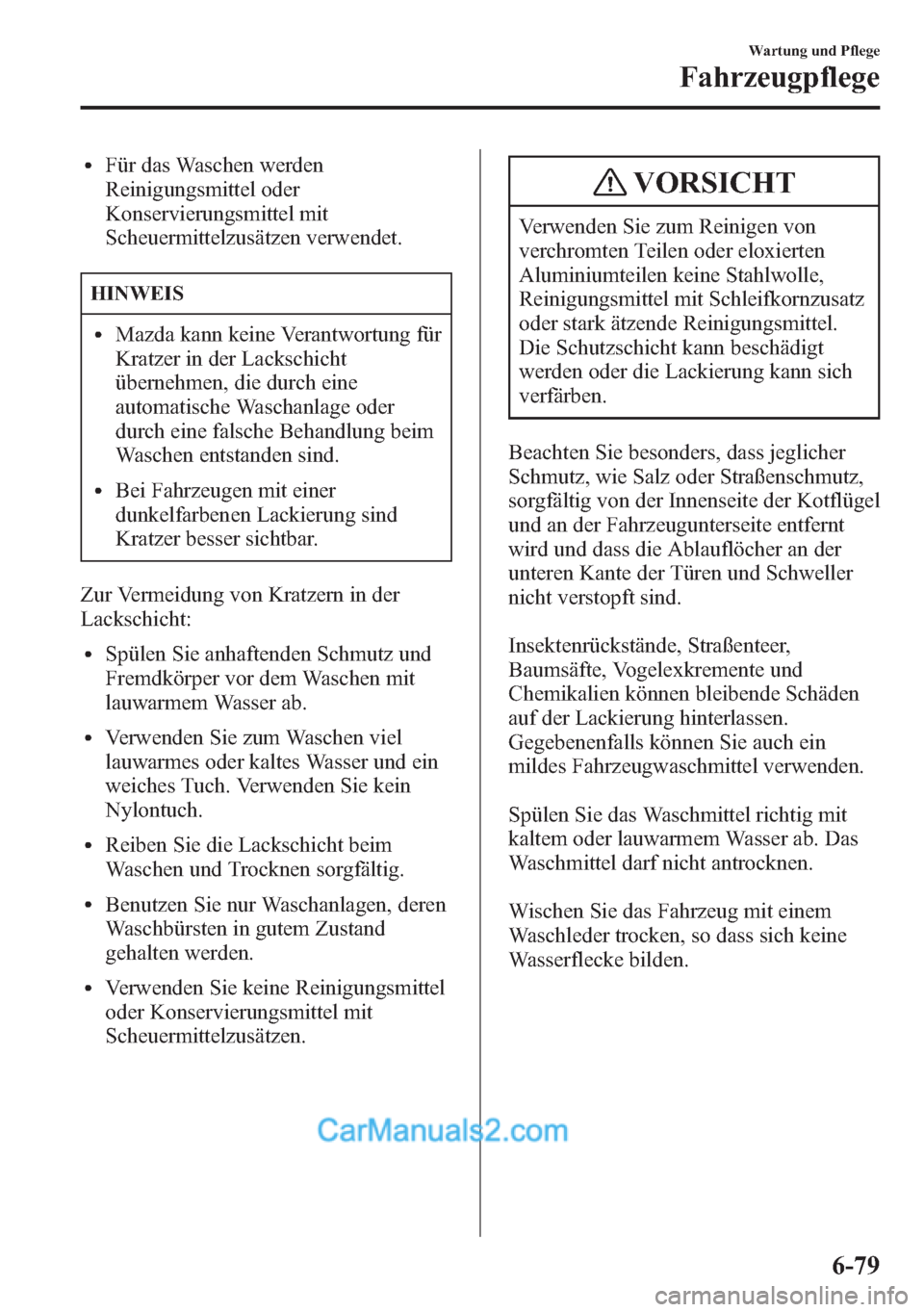

lFür das Waschen werden
Reinigungsmittel oder
Konservierungsmittel mit
Scheuermittelzusätzen verwendet.
HINWEIS
lMazda kann keine Verantwortung für
Kratzer in der Lackschicht
übernehmen, die durch eine
automatische Waschanlage oder
durch eine falsche Behandlung beim
Waschen entstanden sind.
lBei Fahrzeugen mit einer
dunkelfarbenen Lackierung sind
Kratzer besser sichtbar.
Zur Vermeidung von Kratzern in der
Lackschicht:
lSpülen Sie anhaftenden Schmutz und
Fremdkörper vor dem Waschen mit
lauwarmem Wasser ab.
lVerwenden Sie zum Waschen viel
lauwarmes oder kaltes Wasser und ein
weiches Tuch. Verwenden Sie kein
Nylontuch.
lReiben Sie die Lackschicht beim
Waschen und Trocknen sorgfältig.
lBenutzen Sie nur Waschanlagen, deren
Waschbürsten in gutem Zustand
gehalten werden.
lVerwenden Sie keine Reinigungsmittel
oder Konservierungsmittel mit
Scheuermittelzusätzen.
VORSICHT
Verwenden Sie zum Reinigen von
verchromten Teilen oder eloxierten
Aluminiumteilen keine Stahlwolle,
Reinigungsmittel mit Schleifkornzusatz
oder stark ätzende Reinigungsmittel.
Die Schutzschicht kann beschädigt
werden oder die Lackierung kann sich
verfärben.
Beachten Sie besonders, dass jeglicher
Schmutz, wie Salz oder Straßenschmutz,
sorgfältig von der Innenseite der Kotflügel
und an der Fahrzeugunterseite entfernt
wird und dass die Ablauflöcher an der
unteren Kante der Türen und Schweller
nicht verstopft sind.
Insektenrückstände, Straßenteer,
Baumsäfte, Vogelexkremente und
Chemikalien können bleibende Schäden
auf der Lackierung hinterlassen.
Gegebenenfalls können Sie auch ein
mildes Fahrzeugwaschmittel verwenden.
Spülen Sie das Waschmittel richtig mit
kaltem oder lauwarmem Wasser ab. Das
Waschmittel darf nicht antrocknen.
Wischen Sie das Fahrzeug mit einem
Waschleder trocken, so dass sich keine
Wasserflecke bilden.
Wartung und Pflege
Fahrzeugpflege
6-79

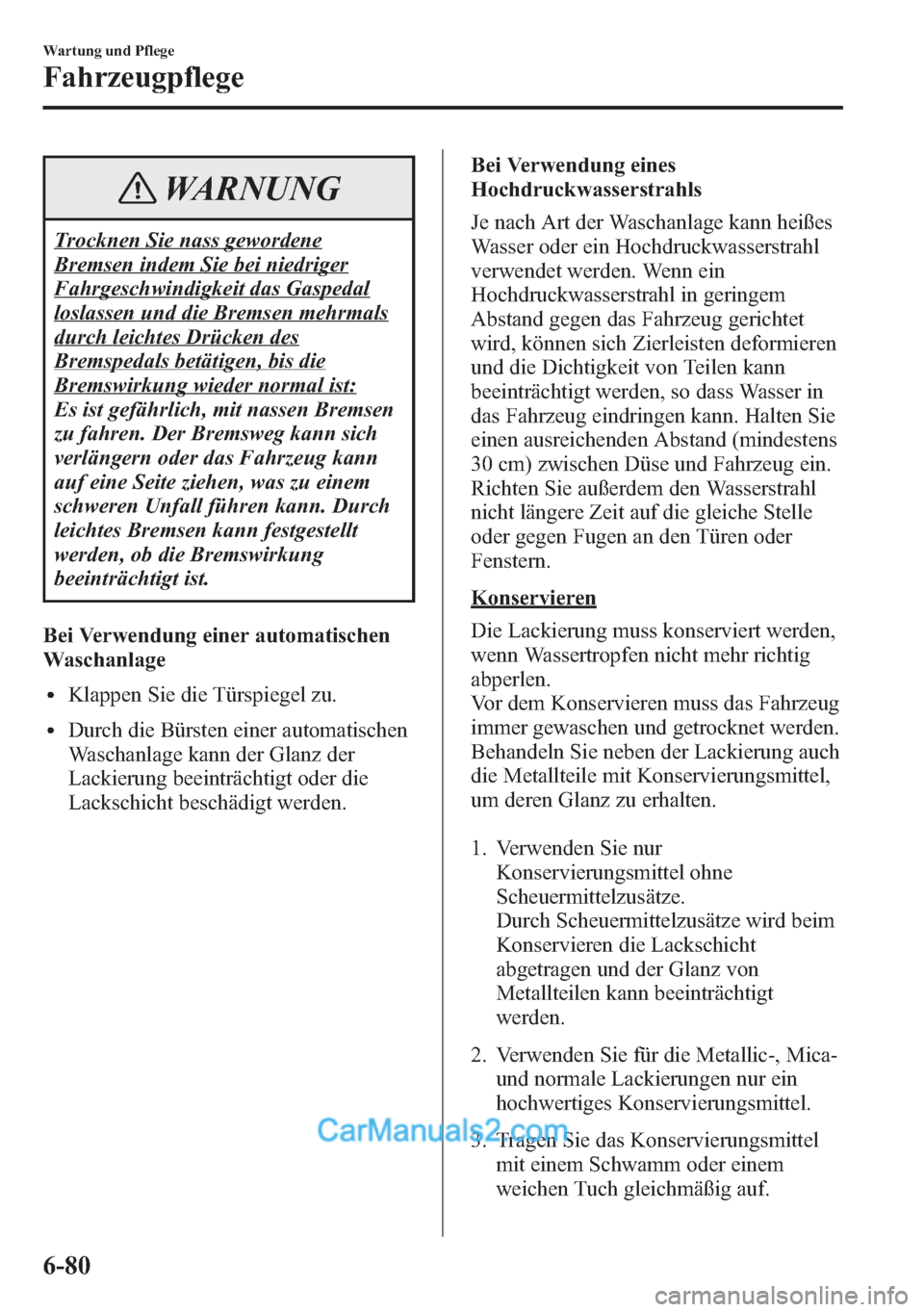

WARNUNG
Trocknen Sie nass gewordene
Bremsen indem Sie bei niedriger
Fahrgeschwindigkeit das Gaspedal
loslassen und die Bremsen mehrmals
durch leichtes Drücken des
Bremspedals betätigen, bis die
Bremswirkung wieder normal ist:
Es ist gefährlich, mit nassen Bremsen
zu fahren. Der Bremsweg kann sich
verlängern oder das Fahrzeug kann
auf eine Seite ziehen, was zu einem
schweren Unfall führen kann. Durch
leichtes Bremsen kann festgestellt
werden, ob die Bremswirkung
beeinträchtigt ist.
Bei Verwendung einer automatischen
Waschanlage
lKlappen Sie die Türspiegel zu.
lDurch die Bürsten einer automatischen
Waschanlage kann der Glanz der
Lackierung beeinträchtigt oder die
Lackschicht beschädigt werden.Bei Verwendung eines
Hochdruckwasserstrahls
Je nach Art der Waschanlage kann heißes
Wasser oder ein Hochdruckwasserstrahl
verwendet werden. Wenn ein
Hochdruckwasserstrahl in geringem
Abstand gegen das Fahrzeug gerichtet
wird, können sich Zierleisten deformieren
und die Dichtigkeit von Teilen kann
beeinträchtigt werden, so dass Wasser in
das Fahrzeug eindringen kann. Halten Sie
einen ausreichenden Abstand (mindestens
30 cm) zwischen Düse und Fahrzeug ein.
Richten Sie außerdem den Wasserstrahl
nicht längere Zeit auf die gleiche Stelle
oder gegen Fugen an den Türen oder
Fenstern.
Konservieren
Die Lackierung muss konserviert werden,
wenn Wassertropfen nicht mehr richtig
abperlen.
Vor dem Konservieren muss das Fahrzeug
immer gewaschen und getrocknet werden.
Behandeln Sie neben der Lackierung auch
die Metallteile mit Konservierungsmittel,
um deren Glanz zu erhalten.
1. Verwenden Sie nur
Konservierungsmittel ohne
Scheuermittelzusätze.
Durch Scheuermittelzusätze wird beim
Konservieren die Lackschicht
abgetragen und der Glanz von
Metallteilen kann beeinträchtigt
werden.
2. Verwenden Sie für die Metallic-, Mica-
und normale Lackierungen nur ein
hochwertiges Konservierungsmittel.
3. Tragen Sie das Konservierungsmittel
mit einem Schwamm oder einem
weichen Tuch gleichmäßig auf.
6-80
Wartung und Pflege
Fahrzeugpflege

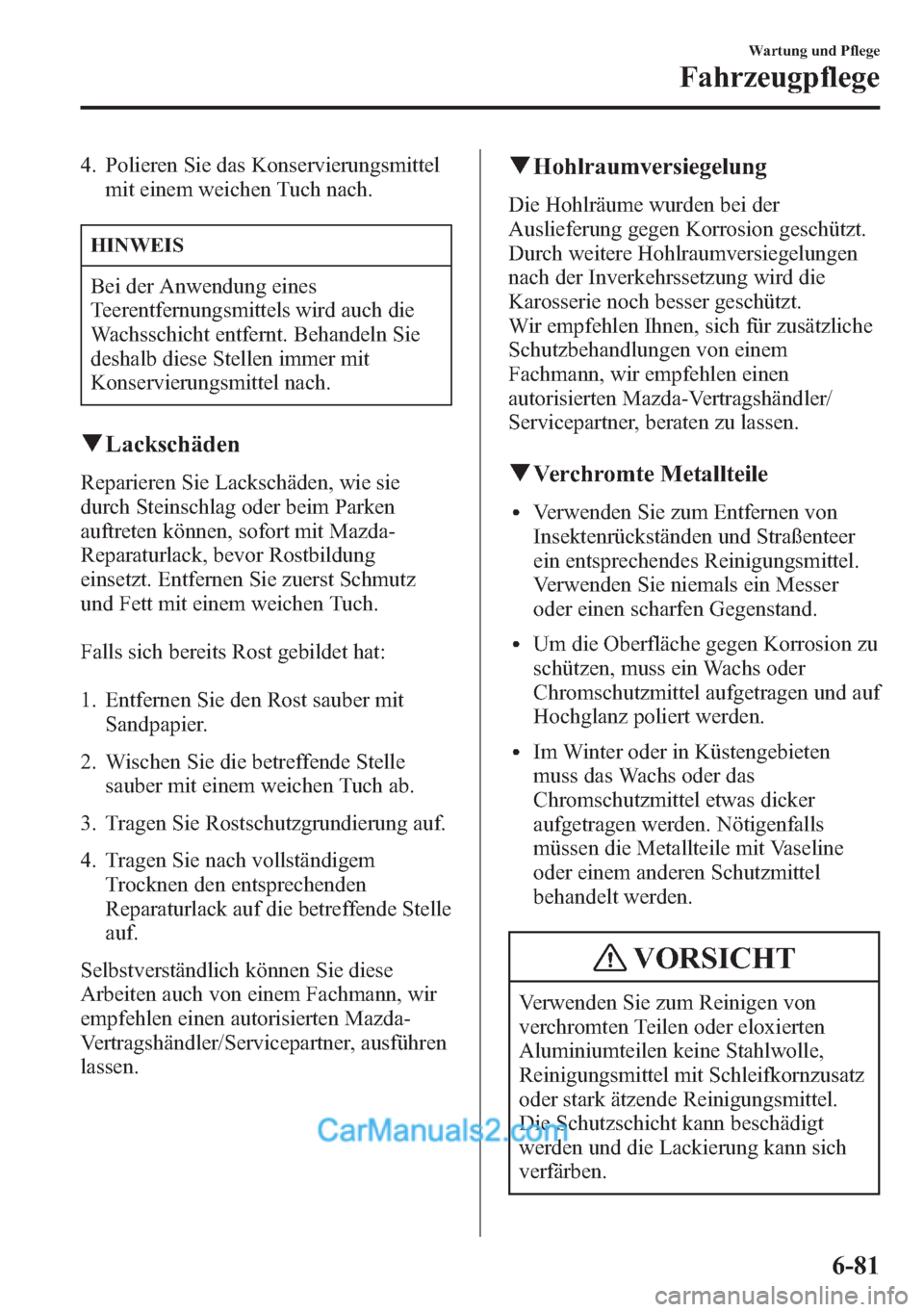

4. Polieren Sie das Konservierungsmittel
mit einem weichen Tuch nach.
HINWEIS
Bei der Anwendung eines
Teerentfernungsmittels wird auch die
Wachsschicht entfernt. Behandeln Sie
deshalb diese Stellen immer mit
Konservierungsmittel nach.
qLackschäden
Reparieren Sie Lackschäden, wie sie
durch Steinschlag oder beim Parken
auftreten können, sofort mit Mazda-
Reparaturlack, bevor Rostbildung
einsetzt. Entfernen Sie zuerst Schmutz
und Fett mit einem weichen Tuch.
Falls sich bereits Rost gebildet hat:
1. Entfernen Sie den Rost sauber mit
Sandpapier.
2. Wischen Sie die betreffende Stelle
sauber mit einem weichen Tuch ab.
3. Tragen Sie Rostschutzgrundierung auf.
4. Tragen Sie nach vollständigem
Trocknen den entsprechenden
Reparaturlack auf die betreffende Stelle
auf.
Selbstverständlich können Sie diese
Arbeiten auch von einem Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner, ausführen
lassen.
qHohlraumversiegelung
Die Hohlräume wurden bei der
Auslieferung gegen Korrosion geschützt.
Durch weitere Hohlraumversiegelungen
nach der Inverkehrssetzung wird die
Karosserie noch besser geschützt.
Wir empfehlen Ihnen, sich für zusätzliche
Schutzbehandlungen von einem
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner, beraten zu lassen.
qVerchromte Metallteile
lVerwenden Sie zum Entfernen von
Insektenrückständen und Straßenteer
ein entsprechendes Reinigungsmittel.
Verwenden Sie niemals ein Messer
oder einen scharfen Gegenstand.
lUm die Oberfläche gegen Korrosion zu
schützen, muss ein Wachs oder
Chromschutzmittel aufgetragen und auf
Hochglanz poliert werden.
lIm Winter oder in Küstengebieten
muss das Wachs oder das
Chromschutzmittel etwas dicker
aufgetragen werden. Nötigenfalls
müssen die Metallteile mit Vaseline
oder einem anderen Schutzmittel
behandelt werden.
VORSICHT
Verwenden Sie zum Reinigen von
verchromten Teilen oder eloxierten
Aluminiumteilen keine Stahlwolle,
Reinigungsmittel mit Schleifkornzusatz
oder stark ätzende Reinigungsmittel.
Die Schutzschicht kann beschädigt
werden und die Lackierung kann sich
verfärben.
Wartung und Pflege
Fahrzeugpflege
6-81

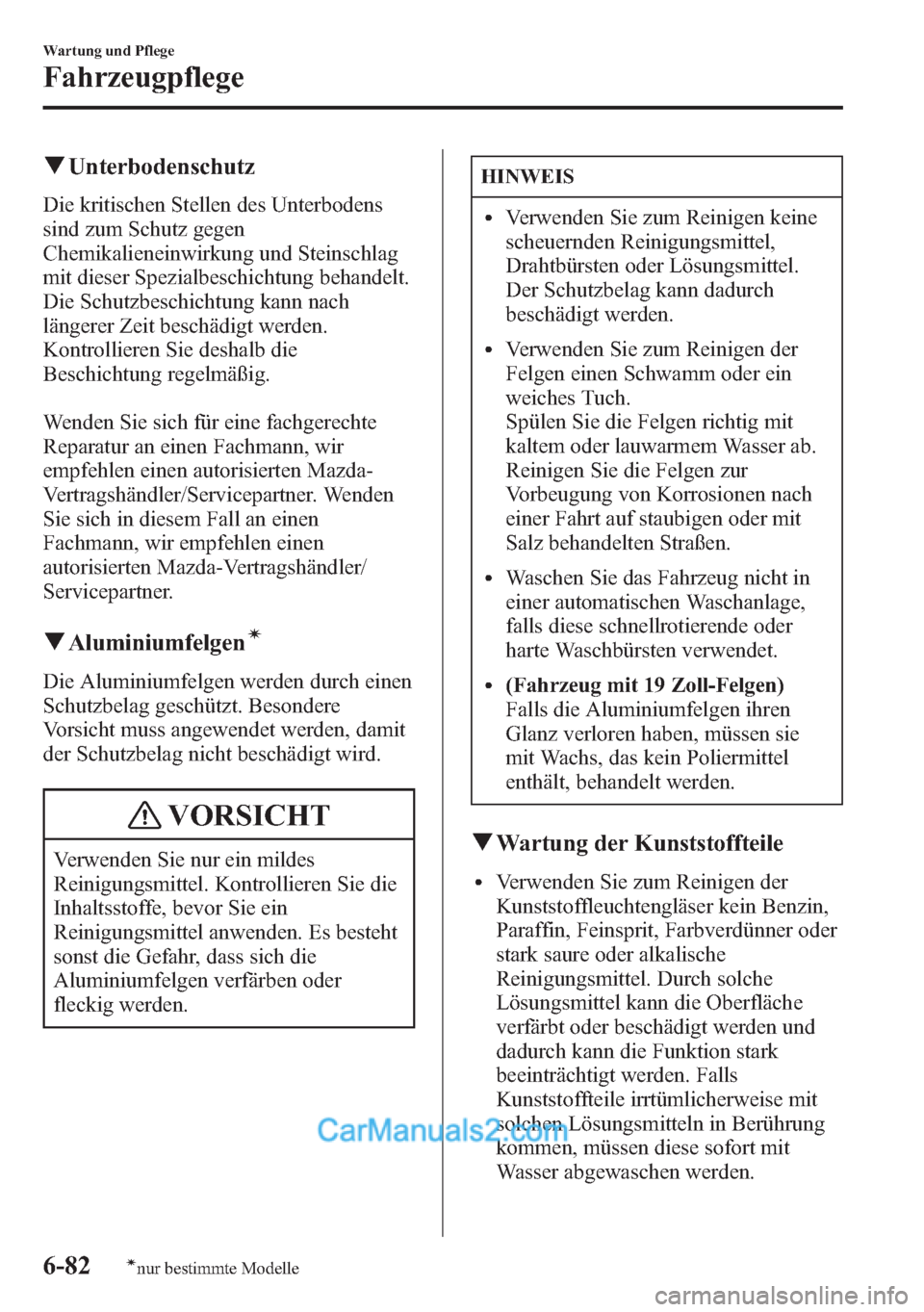

qUnterbodenschutz
Die kritischen Stellen des Unterbodens
sind zum Schutz gegen
Chemikalieneinwirkung und Steinschlag
mit dieser Spezialbeschichtung behandelt.
Die Schutzbeschichtung kann nach
längerer Zeit beschädigt werden.
Kontrollieren Sie deshalb die
Beschichtung regelmäßig.
Wenden Sie sich für eine fachgerechte
Reparatur an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner. Wenden
Sie sich in diesem Fall an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
qAluminiumfelgení
Die Aluminiumfelgen werden durch einen
Schutzbelag geschützt. Besondere
Vorsicht muss angewendet werden, damit
der Schutzbelag nicht beschädigt wird.
VORSICHT
Verwenden Sie nur ein mildes
Reinigungsmittel. Kontrollieren Sie die
Inhaltsstoffe, bevor Sie ein
Reinigungsmittel anwenden. Es besteht
sonst die Gefahr, dass sich die
Aluminiumfelgen verfärben oder
fleckig werden.
HINWEIS
lVerwenden Sie zum Reinigen keine
scheuernden Reinigungsmittel,
Drahtbürsten oder Lösungsmittel.
Der Schutzbelag kann dadurch
beschädigt werden.
lVerwenden Sie zum Reinigen der
Felgen einen Schwamm oder ein
weiches Tuch.
Spülen Sie die Felgen richtig mit
kaltem oder lauwarmem Wasser ab.
Reinigen Sie die Felgen zur
Vorbeugung von Korrosionen nach
einer Fahrt auf staubigen oder mit
Salz behandelten Straßen.
lWaschen Sie das Fahrzeug nicht in
einer automatischen Waschanlage,
falls diese schnellrotierende oder
harte Waschbürsten verwendet.
l(Fahrzeug mit 19 Zoll-Felgen)
Falls die Aluminiumfelgen ihren
Glanz verloren haben, müssen sie
mit Wachs, das kein Poliermittel
enthält, behandelt werden.
qWartung der Kunststoffteile
lVerwenden Sie zum Reinigen der
Kunststoffleuchtengläser kein Benzin,
Paraffin, Feinsprit, Farbverdünner oder
stark saure oder alkalische
Reinigungsmittel. Durch solche
Lösungsmittel kann die Oberfläche
verfärbt oder beschädigt werden und
dadurch kann die Funktion stark
beeinträchtigt werden. Falls
Kunststoffteile irrtümlicherweise mit
solchen Lösungsmitteln in Berührung
kommen, müssen diese sofort mit
Wasser abgewaschen werden.
6-82
Wartung und Pflege
ínur bestimmte Modelle
Fahrzeugpflege

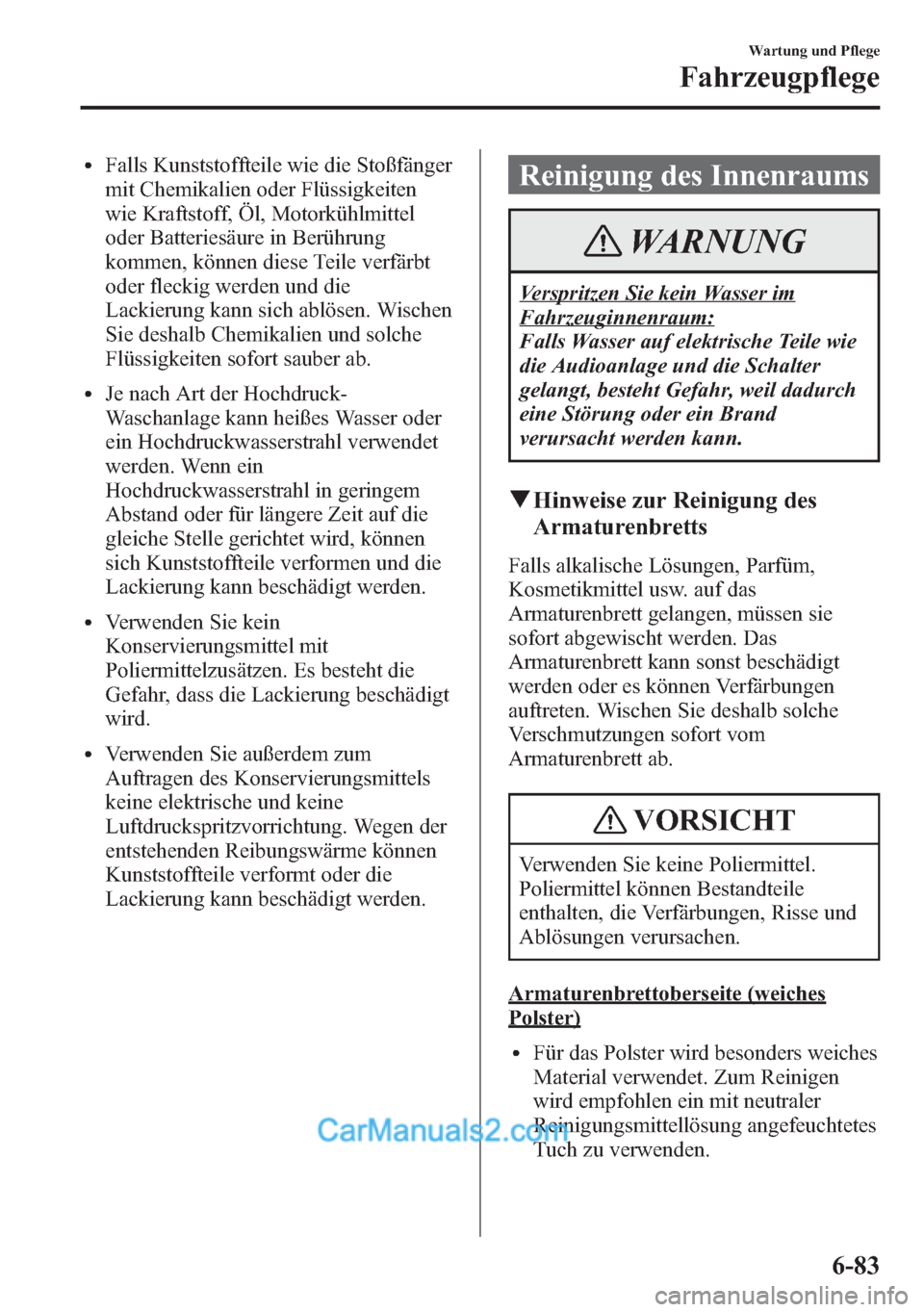

lFalls Kunststoffteile wie die Stoßfänger
mit Chemikalien oder Flüssigkeiten
wie Kraftstoff, Öl, Motorkühlmittel
oder Batteriesäure in Berührung
kommen, können diese Teile verfärbt
oder fleckig werden und die
Lackierung kann sich ablösen. Wischen
Sie deshalb Chemikalien und solche
Flüssigkeiten sofort sauber ab.
lJe nach Art der Hochdruck-
Waschanlage kann heißes Wasser oder
ein Hochdruckwasserstrahl verwendet
werden. Wenn ein
Hochdruckwasserstrahl in geringem
Abstand oder für längere Zeit auf die
gleiche Stelle gerichtet wird, können
sich Kunststoffteile verformen und die
Lackierung kann beschädigt werden.
lVerwenden Sie kein
Konservierungsmittel mit
Poliermittelzusätzen. Es besteht die
Gefahr, dass die Lackierung beschädigt
wird.
lVerwenden Sie außerdem zum
Auftragen des Konservierungsmittels
keine elektrische und keine
Luftdruckspritzvorrichtung. Wegen der
entstehenden Reibungswärme können
Kunststoffteile verformt oder die
Lackierung kann beschädigt werden.
Reinigung des Innenraums
WARNUNG
Verspritzen Sie kein Wasser im
Fahrzeuginnenraum:
Falls Wasser auf elektrische Teile wie
die Audioanlage und die Schalter
gelangt, besteht Gefahr, weil dadurch
eine Störung oder ein Brand
verursacht werden kann.
qHinweise zur Reinigung des
Armaturenbretts
Falls alkalische Lösungen, Parfüm,
Kosmetikmittel usw. auf das
Armaturenbrett gelangen, müssen sie
sofort abgewischt werden. Das
Armaturenbrett kann sonst beschädigt
werden oder es können Verfärbungen
auftreten. Wischen Sie deshalb solche
Verschmutzungen sofort vom
Armaturenbrett ab.
VORSICHT
Verwenden Sie keine Poliermittel.
Poliermittel können Bestandteile
enthalten, die Verfärbungen, Risse und
Ablösungen verursachen.
Armaturenbrettoberseite (weiches
Polster)
lFür das Polster wird besonders weiches
Material verwendet. Zum Reinigen
wird empfohlen ein mit neutraler
Reinigungsmittellösung angefeuchtetes
Tuch zu verwenden.
Wartung und Pflege
Fahrzeugpflege
6-83
