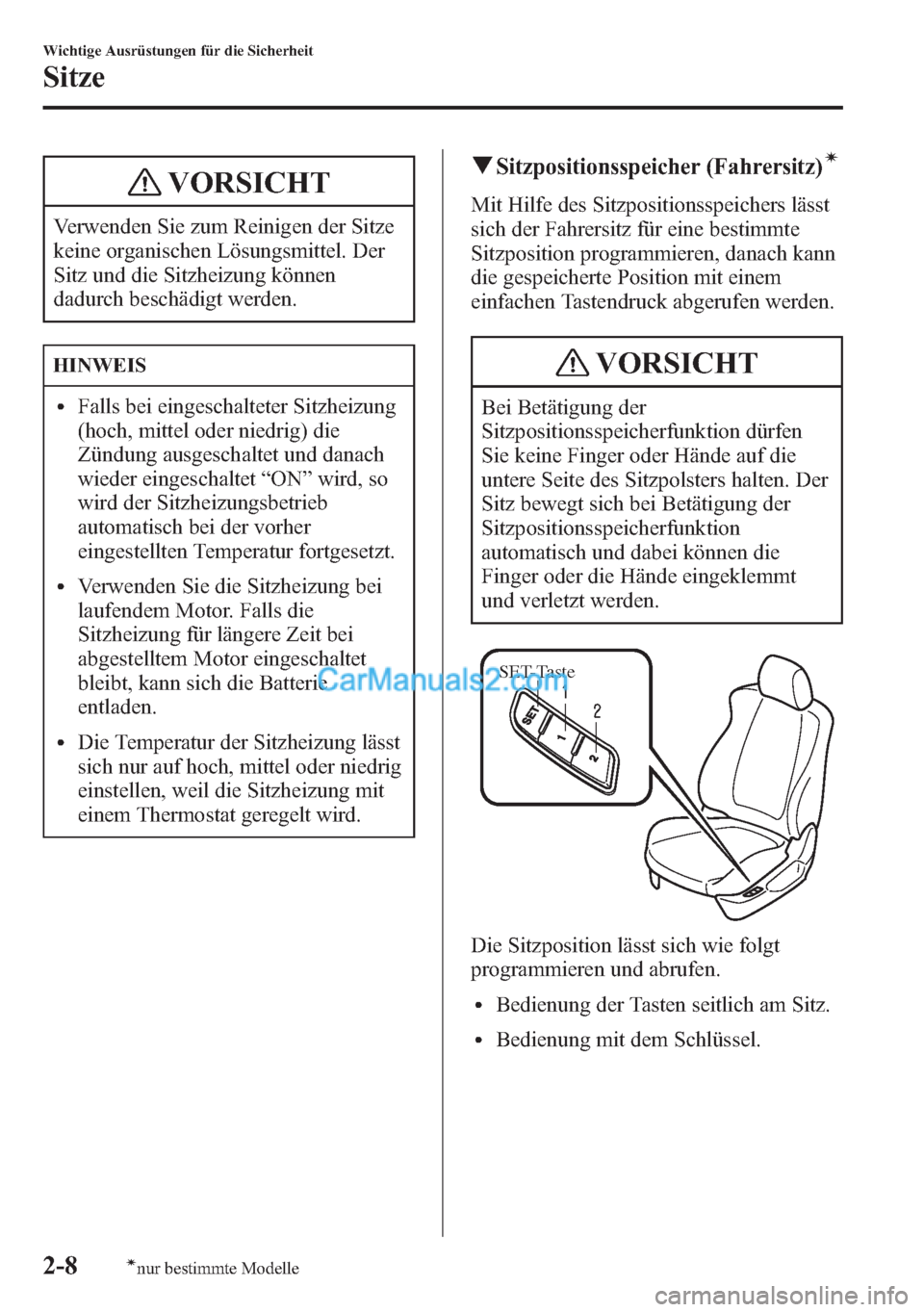

VORSICHT
Verwenden Sie zum Reinigen der Sitze
keine organischen Lösungsmittel. Der
Sitz und die Sitzheizung können
dadurch beschädigt werden.
HINWEIS
lFalls bei eingeschalteter Sitzheizung
(hoch, mittel oder niedrig) die
Zündung ausgeschaltet und danach
wieder eingeschaltet“ON”wird, so
wird der Sitzheizungsbetrieb
automatisch bei der vorher
eingestellten Temperatur fortgesetzt.
lVerwenden Sie die Sitzheizung bei
laufendem Motor. Falls die
Sitzheizung für längere Zeit bei
abgestelltem Motor eingeschaltet
bleibt, kann sich die Batterie
entladen.
lDie Temperatur der Sitzheizung lässt
sich nur auf hoch, mittel oder niedrig
einstellen, weil die Sitzheizung mit
einem Thermostat geregelt wird.
qSitzpositionsspeicher (Fahrersitz)í
Mit Hilfe des Sitzpositionsspeichers lässt
sich der Fahrersitz für eine bestimmte
Sitzposition programmieren, danach kann
die gespeicherte Position mit einem
einfachen Tastendruck abgerufen werden.
VORSICHT
Bei Betätigung der
Sitzpositionsspeicherfunktion dürfen
Sie keine Finger oder Hände auf die
untere Seite des Sitzpolsters halten. Der
Sitz bewegt sich bei Betätigung der
Sitzpositionsspeicherfunktion
automatisch und dabei können die
Finger oder die Hände eingeklemmt
und verletzt werden.
SET-Taste
Die Sitzposition lässt sich wie folgt
programmieren und abrufen.
lBedienung der Tasten seitlich am Sitz.
lBedienung mit dem Schlüssel.
2-8
Wichtige Ausrüstungen für die Sicherheit
ínur bestimmte Modelle
Sitze
Page 37 of 795
Vorsichtshinweise für die Sicherheitsgurte
Sicherheitsgurte dienen dazu, die Verletzungsgefahr bei einem Aufprall oder einer
Notbremsung zu vermindern. Es wird unbedingt empfohlen, dass sich immer alle
Fahrzeuginsassen anschnallen.
Alle Sitze sind mit Hüft/Schultergurten ausgerüstet. Diese Gurte sind auch mit einer
Aufrollvorrichtung mit Trägheits-Sperrvorrichtung ausgerüstet, um unbenutzte Gurte
aufzurollen. Die Gurte bieten einen guten Tragekomfort, der eine weitgehende
Bewegungsfreiheit erlaubt, werden aber bei einem Aufprall automatisch gesperrt.
In gewissen Modellen (mit automatischer Sperre) gibt es für die äußeren Rücksitze zwei
Betriebsarten, die Notsperre und die automatische Sperre für Kinderrückhaltesysteme.
WARNUNG
Die Sicherheitsgurte müssen immer angelegt werden, kontrollieren Sie, ob alle
Mitfahrer richtig angeschnallt sind:
Das Fahren ohne Sicherheitsgurt ist sehr gefährlich. Bei einem Aufprall können
nicht angeschnallte Fahrzeuginsassen gegen andere Personen oder Gegenstände
geschleudert oder sogar aus dem Fahrzeug heraus geschleudert werden. Es besteht
eine ernsthafte Verletzungsgefahr, mit sogar tödlichen Folgen. In einem solchen Fall
sind angeschnallte Fahrzeuginsassen viel besser geschützt.
Keine verdrehten Sicherheitsgurte anlegen:
Verdrehte Sicherheitsgurte sind gefährlich. Bei einem Aufprall werden die Kräfte nur
von einem schmalen Teil des Gurts aufgefangen. Dadurch wirken größere Kräfte auf
die darunter liegenden Körperteile, was zu schweren oder sogar lebensgefährlichen
Verletzungen führen kann. Falls der Sicherheitsgurt verdreht ist, müssen Sie ihn
zurückdrehen, so dass der Gurt gerade ist und die ganze Gurtbreite am Körper
anliegt.
Mit einem Sicherheitsgurt nicht mehr als eine Person anschnallen:
Es ist gefährlich, mit einem Sicherheitsgurt mehr als eine Person anzuschnallen. Im
Falle eines Aufpralls können die auftretenden Kräfte nicht richtig verteilt werden, so
dass die Personen gegeneinander gedrückt werden und sich schwer verletzen können.
Aus diesem Grund darf mit einem Sicherheitsgurt nicht mehr als eine Person
angeschnallt werden. Beim Fahren müssen die Insassen immer richtig angeschnallt
sein.
2-18
Wichtige Ausrüstungen für die Sicherheit
Sicherheitsgurte
Page 40 of 795
qSchwangere Frauen und schwerkranke Personen
Schwangere Frauen sollten immer Sicherheitsgurte tragen. Wenden Sie sich für spezielle
Anweisungen an Ihren Arzt.
Der Hüftgurt muss fest am Körper anliegen und möglichst tief über die Hüfte geführt
werden.
Der Schultergurt muss richtig über die Schulter gelegt werden, er darf niemals über den
Bauch geführt werden.
Auch schwerkranke Personen sollten die Sicherheitsgurte tragen. Lassen Sie sich vom Arzt
über besondere Anweisungen beraten, die eingehalten werden müssen, um dem
Gesundheitszustand die gebührende Rechnung zu tragen.
qNotsperre
Beim Anlegen befindet sich der Gurt immer in der Betriebsart Notsperre.
In der Betriebsart Notsperre bieten die Gurte einen guten Tragekomfort und im Falle eines
Aufpralls werden die Gurte gesperrt.
Falls sich ein gesperrter Gurt nicht herausziehen lässt, müssen Sie den Gurt zuerst
aufrollen, danach kann er sorgfältig herausgezogen werden. Falls das Problem weiter
besteht, müssen Sie einmal stark am Gurt ziehen und wieder loslassen; danach sollte sich
der Gurt sorgfältig herausziehen lassen.
(Sicherheitsgurt mit automatischer Sperre)
Ein angelegter Gurt befindet sich immer in der Betriebsart Notsperre, solange bis die
automatische Sperre durch vollständiges Herausziehen des Gurts eingeschaltet wird. Falls
die Bewegungsfreiheit durch den Gurt eingeschränkt wird, kann sich der Gurt in der
Betriebsart für automatische Sperre befinden, weil der Gurt beim Anlegen zu weit
herausgezogen worden ist. Um in die komfortablere Betriebsart mit Notsperre
zurückzuschalten, müssen Sie zuerst das Fahrzeug an einer sicheren und ebenen Stelle
anhalten und den Gurt vollständig herausziehen und wieder anlegen.
qAutomatische Sperreí
Verwenden Sie die automatische Sperre immer, wenn Sie ein Kinderrückhaltesystem mit
dem Gurt befestigen, um zu vermeiden, dass sich das Rückhaltesystem im Falle eines
Aufpralls verschieben kann. Ziehen Sie zum Einschalten der automatischen Sperre den
Gurt vollständig heraus und schnallen Sie das Kinderrückhaltesystem wie vorgeschrieben
fest. Der Gurt wird gespannt und bleibt dann in dieser Position gesperrt. Siehe Abschnitt
über Kinderrückhaltesysteme (Seite 2-27).
Wichtige Ausrüstungen für die Sicherheit
Sicherheitsgurte
2-21ínur bestimmte Modelle
Page 90 of 795
qBetriebsbereich
Das System funktioniert nur, wenn sich
der Fahrer im Fahrzeug befindet oder sich
innerhalb des Betriebsbereichs des
Schlüssels befindet.
Anlassen des Motors
HINWEIS
lDer Motor kann unter Umständen
auch angelassen werden, wenn sich
der Schlüssel außen in der Nähe der
Türen oder Fenster befindet, lassen
Sie jedoch den Motor nur an, wenn
Sie sich im Fahrzeug befinden.
Falls sich nach dem Anlassen des
Motors der Schlüssel nicht im
Fahrzeug befindet, kann der Motor
nach dem Abstellen und dem
Zurückstellen des Startknopfs auf
aus nicht mehr angelassen werden.
lDer Gepäckraum ist außerhalb des
Betriebsbereichs, es ist aber möglich,
dass der Schlüssel (Fernbedienung)
trotzdem bedient und der Motor
angelassen werden kann.
Mit LogIn-Fernbedienung
Innenantenne
Betriebsbereich
Ohne LogIn-Fernbedienung
Innenantenne
Betriebsbereich
HINWEIS
Es ist möglich, dass der Motor nicht
angelassen werden kann, wenn sich der
Schlüssel an den folgenden Orten
befindet:
lBeim Armaturenbrett
lIn einem Ablagefach, wie dem
Handschuhfach
qSchlüsselsperrfunktion
Falls der Schlüssel im Fahrzeug
zurückgelassen wird, so wird zum Schutz
vor einem Fahrzeugdiebstahl die Funktion
des Schlüssels vorübergehend gesperrt.
Um die Funktionen wieder herzustellen,
drücken Sie die Entriegelungstaste der
Schlüsselsperrfunktion im Fahrzeug.
Vor dem Losfahren
Schlüssel
3-9
Page 94 of 795

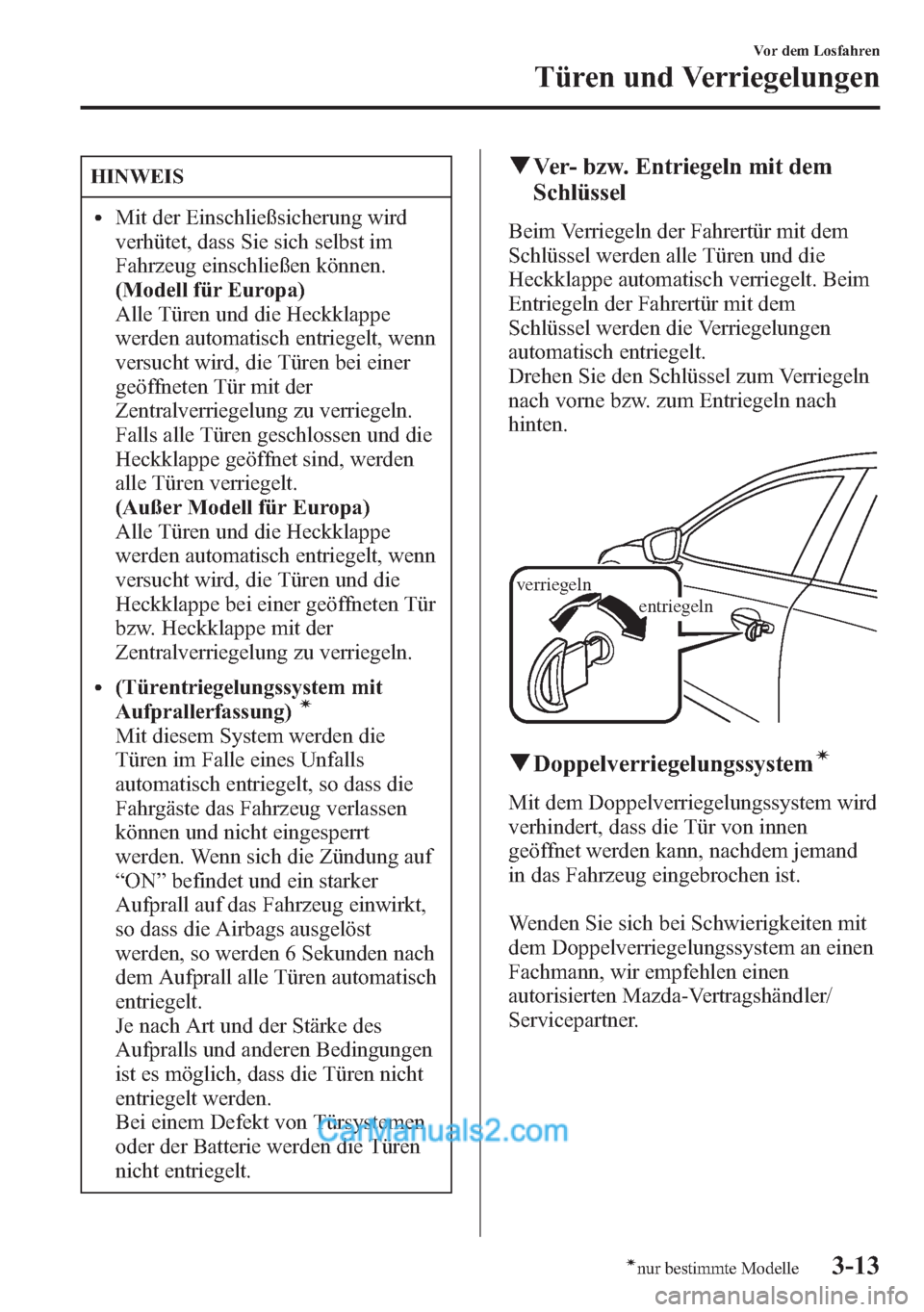

HINWEIS
lMit der Einschließsicherung wird
verhütet, dass Sie sich selbst im
Fahrzeug einschließen können.
(Modell für Europa)
Alle Türen und die Heckklappe
werden automatisch entriegelt, wenn
versucht wird, die Türen bei einer
geöffneten Tür mit der
Zentralverriegelung zu verriegeln.
Falls alle Türen geschlossen und die
Heckklappe geöffnet sind, werden
alle Türen verriegelt.
(Außer Modell für Europa)
Alle Türen und die Heckklappe
werden automatisch entriegelt, wenn
versucht wird, die Türen und die
Heckklappe bei einer geöffneten Tür
bzw. Heckklappe mit der
Zentralverriegelung zu verriegeln.
l(Türentriegelungssystem mit
Aufprallerfassung)í
Mit diesem System werden die
Türen im Falle eines Unfalls
automatisch entriegelt, so dass die
Fahrgäste das Fahrzeug verlassen
können und nicht eingesperrt
werden. Wenn sich die Zündung auf
“ON”befindet und ein starker
Aufprall auf das Fahrzeug einwirkt,
so dass die Airbags ausgelöst
werden, so werden 6 Sekunden nach
dem Aufprall alle Türen automatisch
entriegelt.
Je nach Art und der Stärke des
Aufpralls und anderen Bedingungen
ist es möglich, dass die Türen nicht
entriegelt werden.
Bei einem Defekt von Türsystemen
oder der Batterie werden die Türen
nicht entriegelt.
qVer- bzw. Entriegeln mit dem
Schlüssel
Beim Verriegeln der Fahrertür mit dem
Schlüssel werden alle Türen und die
Heckklappe automatisch verriegelt. Beim
Entriegeln der Fahrertür mit dem
Schlüssel werden die Verriegelungen
automatisch entriegelt.
Drehen Sie den Schlüssel zum Verriegeln
nach vorne bzw. zum Entriegeln nach
hinten.
verriegelnentriegeln
qDoppelverriegelungssystemí
Mit dem Doppelverriegelungssystem wird
verhindert, dass die Tür von innen
geöffnet werden kann, nachdem jemand
in das Fahrzeug eingebrochen ist.
Wenden Sie sich bei Schwierigkeiten mit
dem Doppelverriegelungssystem an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
Vor dem Losfahren
Türen und Verriegelungen
3-13ínur bestimmte Modelle
Page 95 of 795

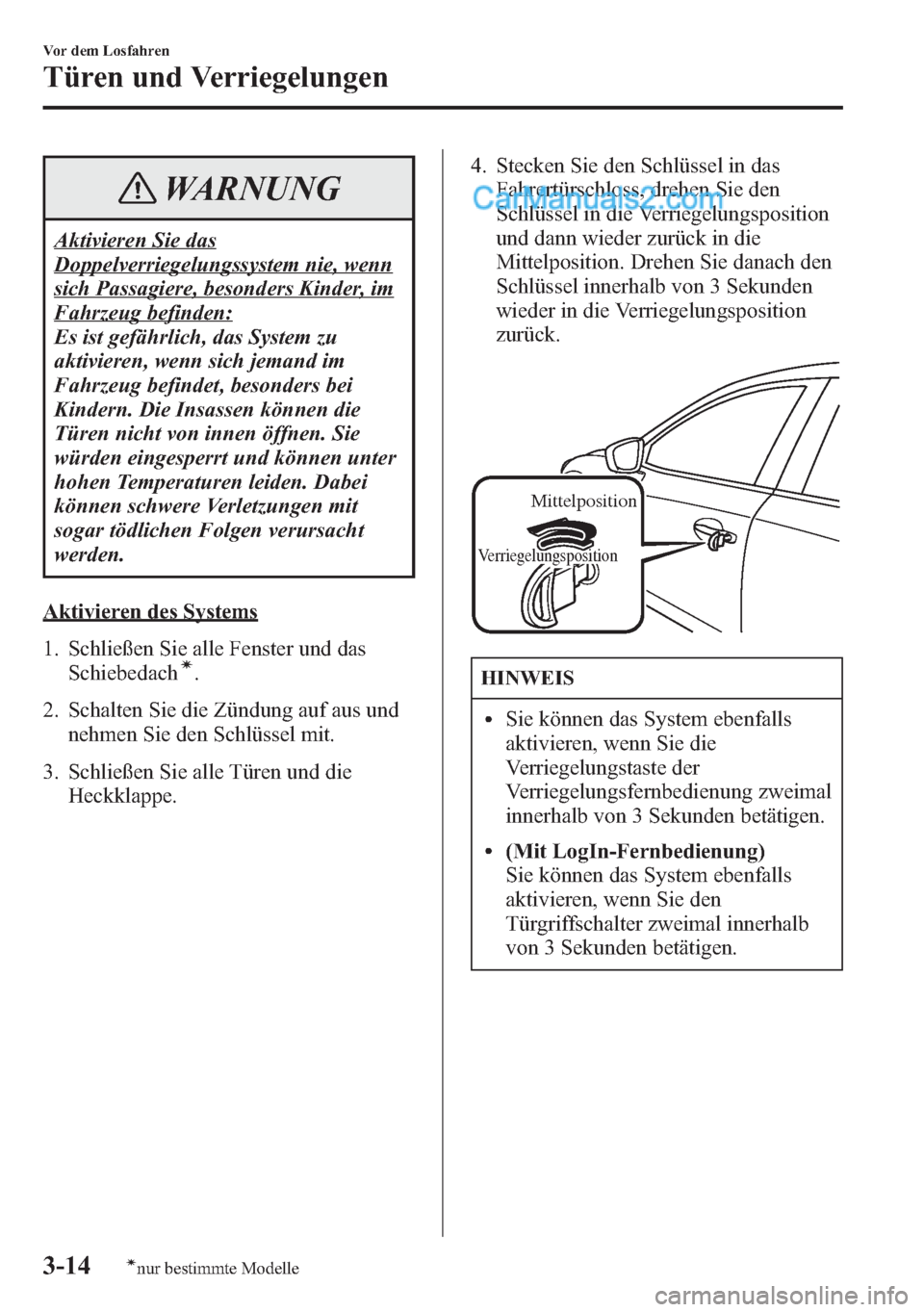

WARNUNG
Aktivieren Sie das
Doppelverriegelungssystem nie, wenn
sich Passagiere, besonders Kinder, im
Fahrzeug befinden:
Es ist gefährlich, das System zu
aktivieren, wenn sich jemand im
Fahrzeug befindet, besonders bei
Kindern. Die Insassen können die
Türen nicht von innen öffnen. Sie
würden eingesperrt und können unter
hohen Temperaturen leiden. Dabei
können schwere Verletzungen mit
sogar tödlichen Folgen verursacht
werden.
Aktivieren des Systems
1. Schließen Sie alle Fenster und das
Schiebedach
í.
2. Schalten Sie die Zündung auf aus und
nehmen Sie den Schlüssel mit.
3. Schließen Sie alle Türen und die
Heckklappe.4. Stecken Sie den Schlüssel in das
Fahrertürschloss, drehen Sie den
Schlüssel in die Verriegelungsposition
und dann wieder zurück in die
Mittelposition. Drehen Sie danach den
Schlüssel innerhalb von 3 Sekunden
wieder in die Verriegelungsposition
zurück.
Mittelposition
Verriegelungsposition
HINWEIS
lSie können das System ebenfalls
aktivieren, wenn Sie die
Verriegelungstaste der
Verriegelungsfernbedienung zweimal
innerhalb von 3 Sekunden betätigen.
l(Mit LogIn-Fernbedienung)
Sie können das System ebenfalls
aktivieren, wenn Sie den
Türgriffschalter zweimal innerhalb
von 3 Sekunden betätigen.
3-14
Vor dem Losfahren
ínur bestimmte Modelle
Türen und Verriegelungen

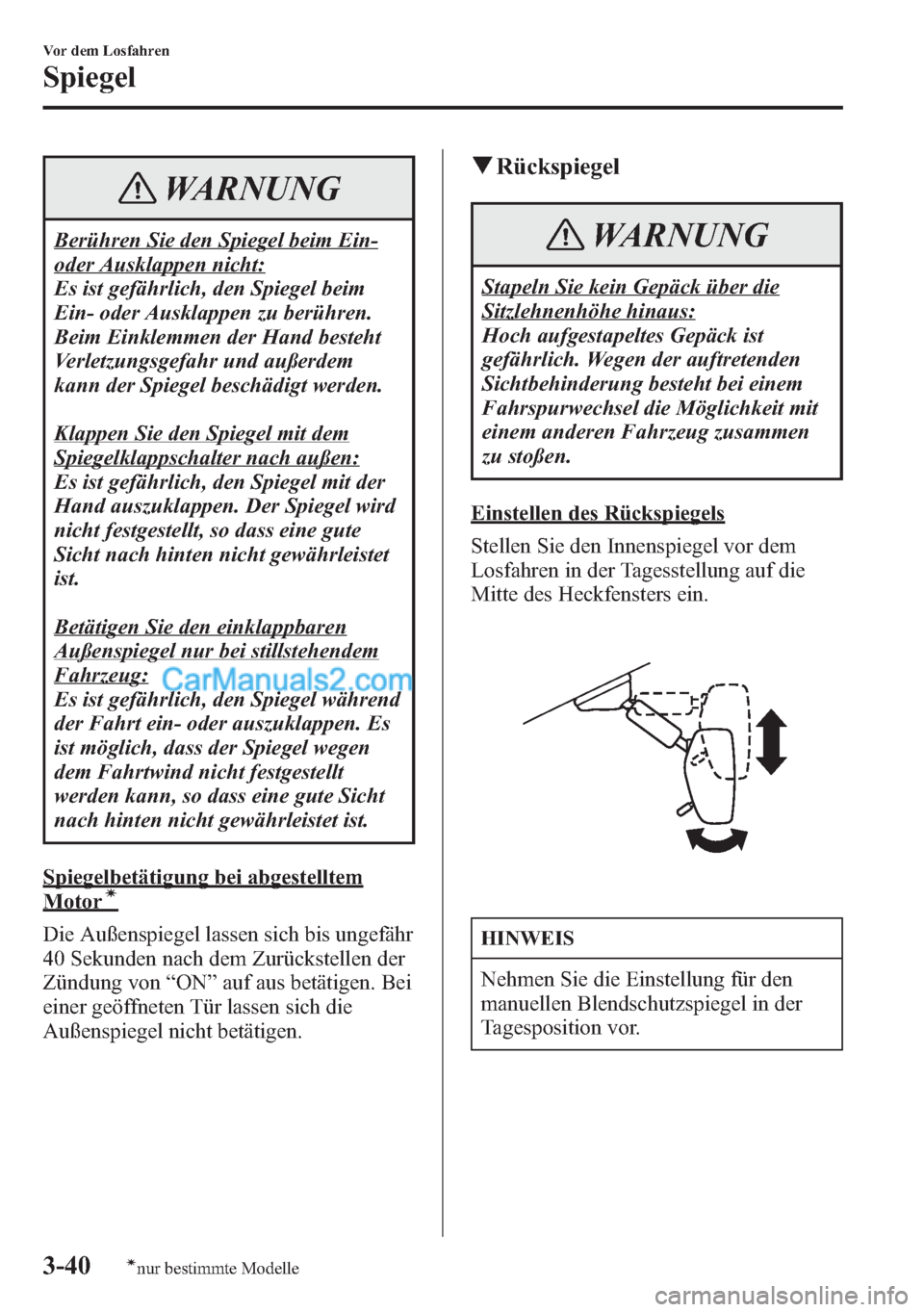

Page 121 of 795
WARNUNG
Berühren Sie den Spiegel beim Ein-
oder Ausklappen nicht:
Es ist gefährlich, den Spiegel beim
Ein- oder Ausklappen zu berühren.
Beim Einklemmen der Hand besteht
Verletzungsgefahr und außerdem
kann der Spiegel beschädigt werden.
Klappen Sie den Spiegel mit dem
Spiegelklappschalter nach außen:
Es ist gefährlich, den Spiegel mit der
Hand auszuklappen. Der Spiegel wird
nicht festgestellt, so dass eine gute
Sicht nach hinten nicht gewährleistet
ist.
Betätigen Sie den einklappbaren
Außenspiegel nur bei stillstehendem
Fahrzeug:
Es ist gefährlich, den Spiegel während
der Fahrt ein- oder auszuklappen. Es
ist möglich, dass der Spiegel wegen
dem Fahrtwind nicht festgestellt
werden kann, so dass eine gute Sicht
nach hinten nicht gewährleistet ist.
Spiegelbetätigung bei abgestelltem
Motorí
Die Außenspiegel lassen sich bis ungefähr
40 Sekunden nach dem Zurückstellen der
Zündung von“ON”auf aus betätigen. Bei
einer geöffneten Tür lassen sich die
Außenspiegel nicht betätigen.
qRückspiegel
WARNUNG
Stapeln Sie kein Gepäck über die
Sitzlehnenhöhe hinaus:
Hoch aufgestapeltes Gepäck ist
gefährlich. Wegen der auftretenden
Sichtbehinderung besteht bei einem
Fahrspurwechsel die Möglichkeit mit
einem anderen Fahrzeug zusammen
zu stoßen.
Einstellen des Rückspiegels
Stellen Sie den Innenspiegel vor dem
Losfahren in der Tagesstellung auf die
Mitte des Heckfensters ein.
HINWEIS
Nehmen Sie die Einstellung für den
manuellen Blendschutzspiegel in der
Tagesposition vor.
3-40
Vor dem Losfahren
ínur bestimmte Modelle
Spiegel
Page 129 of 795
HINWEIS
lDie elektrischen Fensterheber lassen
sich betätigen, wenn die
Fensterheber mit dem
Fensterheberverriegelungsschalter
entriegelt sind.
lDie Fenster lassen sich mit den
Hauptschaltern der Fahrertür öffnen
und schließen.
linkes
Hintertürfenster
rechtes Hintertürfenster
Beifahrerfenster
Fahrerfenster Fensterheberhauptschalter
qFensterheberverriegelungsschalter
Mit dieser Funktion wird der Betrieb der
elektrischen Fensterheber, außer für das
Fahrerfenster, gesperrt. Stellen Sie bei
Anwesenheit von Kindern im Fahrzeug
diesen Schalter in die
Verriegelungsposition.
Verriegelte Position (gedrückte Taste):
Nur der Fensterheber des Fahrerfensters
lässt sich betätigen.
Nicht verriegelte Position (nicht
gedrückte Taste):
Die Fensterheber von allen Türen lassen
sich betätigen.(Mit Türverriegelungsschalter)
verriegelte
Position
nicht verriegelte
Position
(Ohne Türverriegelungsschalter)
verriegelte Position
nicht verriegelte
Position
HINWEIS
Wenn der Verriegelungsschalter in der
Verriegelungsposition steht, werden die
Kontrollleuchten der einzelnen
Fensterheberschalter ausgeschaltet,
außer der Fensterheberschalter des
Fahrers. Je nach
Umgebungsbeleuchtung kann es
schwierig sein den Einschaltzustand der
Kontrollleuchten zu erkennen.
3-48
Vor dem Losfahren
Fenster
Page 148 of 795

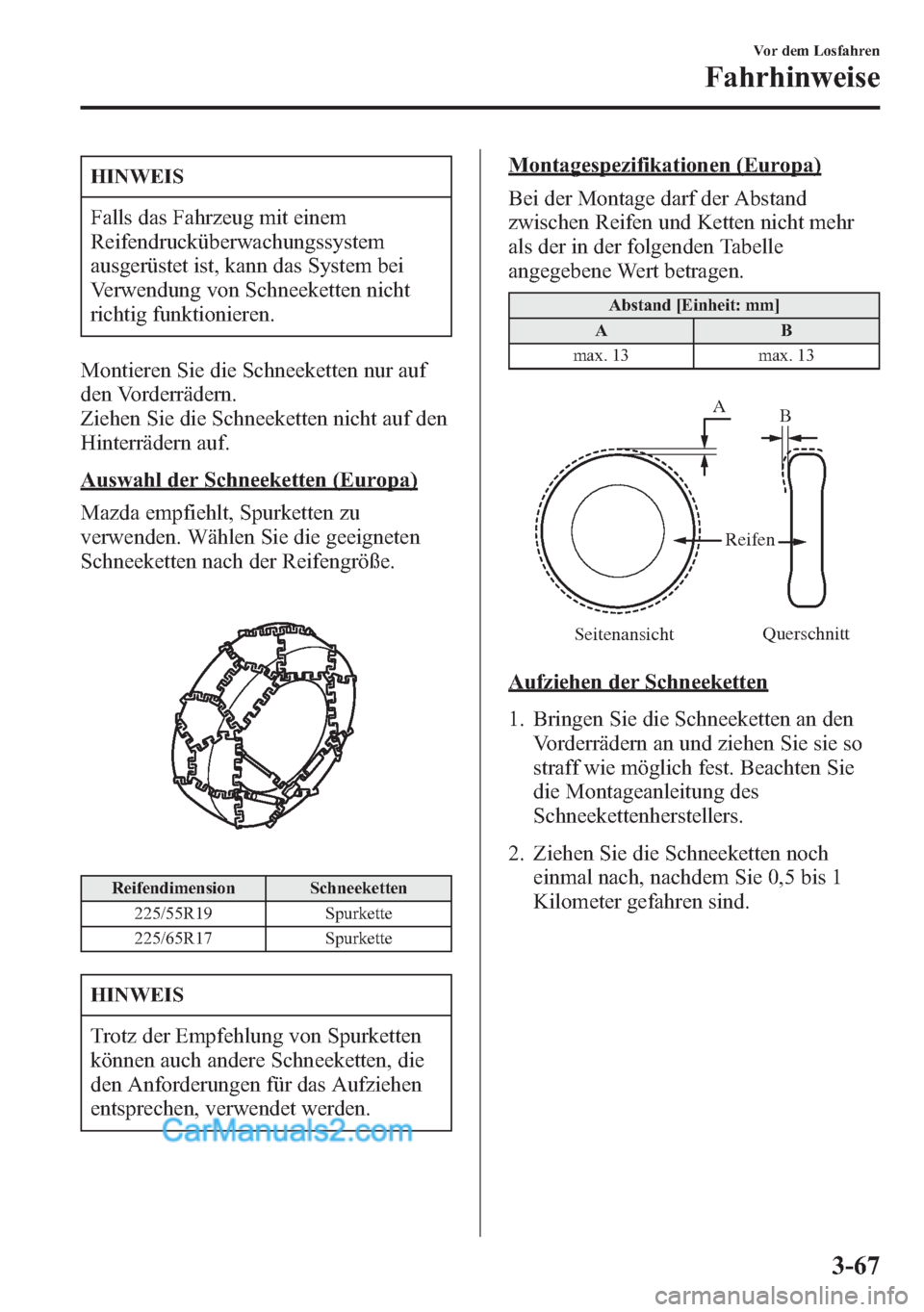

HINWEIS
Falls das Fahrzeug mit einem
Reifendrucküberwachungssystem
ausgerüstet ist, kann das System bei
Verwendung von Schneeketten nicht
richtig funktionieren.
Montieren Sie die Schneeketten nur auf
den Vorderrädern.
Ziehen Sie die Schneeketten nicht auf den
Hinterrädern auf.
Auswahl der Schneeketten (Europa)
Mazda empfiehlt, Spurketten zu
verwenden. Wählen Sie die geeigneten
Schneeketten nach der Reifengröße.
Reifendimension Schneeketten
225/55R19 Spurkette
225/65R17 Spurkette
HINWEIS
Trotz der Empfehlung von Spurketten
können auch andere Schneeketten, die
den Anforderungen für das Aufziehen
entsprechen, verwendet werden.
Montagespezifikationen (Europa)
Bei der Montage darf der Abstand
zwischen Reifen und Ketten nicht mehr
als der in der folgenden Tabelle
angegebene Wert betragen.
Abstand [Einheit: mm]
AB
max. 13 max. 13
SeitenansichtQuerschnitt Reifen
A
B
Aufziehen der Schneeketten
1. Bringen Sie die Schneeketten an den
Vorderrädern an und ziehen Sie sie so
straff wie möglich fest. Beachten Sie
die Montageanleitung des
Schneekettenherstellers.
2. Ziehen Sie die Schneeketten noch
einmal nach, nachdem Sie 0,5 bis 1
Kilometer gefahren sind.
Vor dem Losfahren
Fahrhinweise
3-67
Page 164 of 795
4. Halten Sie das Bremspedal fest
gedrückt bis der Motor angesprungen
ist.
5.(Schaltgetriebe)
Halten Sie das Kupplungspedal fest
gedrückt bis der Motor angesprungen
ist.
(Automatikgetriebe)
Stellen Sie den Wählhebel in die Stufe
“P”, um den Motor anzulassen. Um
den Motor bei sich bewegendem
Fahrzeug anzulassen, müssen Sie den
Wählhebel in die Stufe“N”stellen.
HINWEIS
(Schaltgetriebe)
Der Anlasser kann nur bei
durchgedrücktem Kupplungspedal
betätigt werden.
(Automatikgetriebe)
Der Anlasser wird nicht betätigt, falls
sich der Schalthebel nicht in der Stufe
“P”oder“N”befindet und das
Bremspedal nicht gedrückt wird.
6. Kontrollieren Sie, ob die KEY-
Kontrollleuchte (grün) (falls
vorhanden) im Armaturenbrett und die
Motorstartknopf-Kontrollleuchte (grün)
leuchten.
Kontrollleuchte
HINWEIS
lFalls die Motorstartknopf-
Kontrollleuchte (grün) blinkt müssen
Sie kontrollieren, ob Sie den
Schlüssel mit sich tragen (bei
Fahrzeugen mit einem
Armaturenbrett des Typs A (Seite
4-36) werden die Meldungen im
Armaturenbrett angezeigt).
lFalls die Motorstartknopf-
Kontrollleuchte (grün) blinkt und Sie
den Schlüssel mit sich tragen,
berühren Sie mit dem Schlüssel den
Motorstartknopf und lassen Sie den
Motor an (bei Fahrzeugen mit einem
Armaturenbrett des Typs A (Seite
4-36) werden die Meldungen im
Armaturenbrett angezeigt). Siehe
“Anlassen des Motors bei entladener
Schlüsselbatterie”auf Seite 4-9.
Beim Fahren
Anlassen und Abstellen des Motors
4-5
